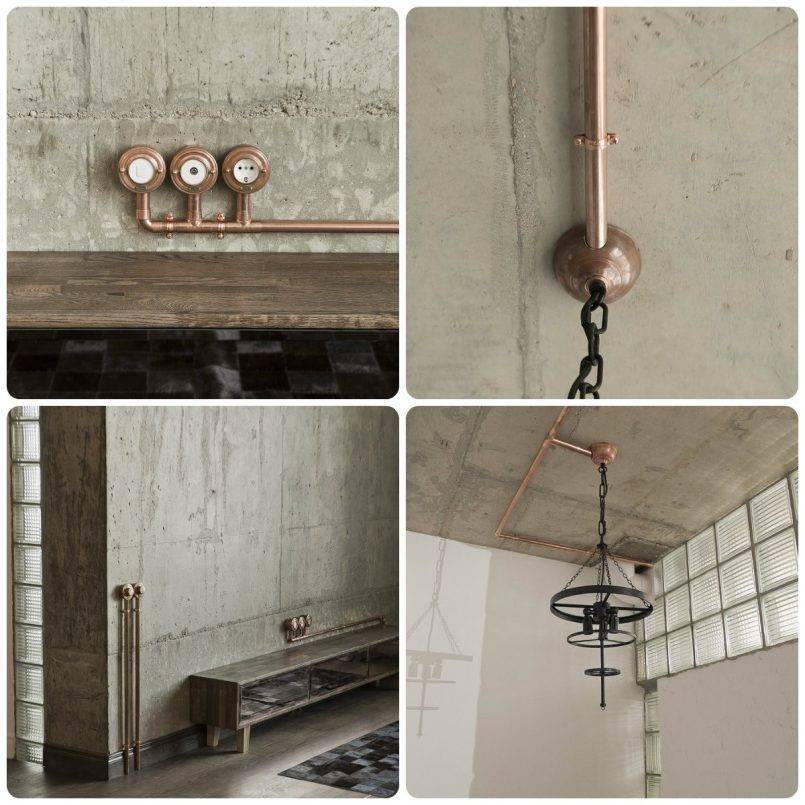

Открытая проводка в стиле ретро

Экономия на смешанном типе монтажа

При прокладке промышленных линий электропроводки возможно применение последовательной схемы соединения нагрузок (розеток и осветителей) или параллельное их подключение. Но для бытовых условий более удобной и экономичной будет смешанная схема, при которой часть линий включается в параллельные группы, а затем все они соединяются в последовательную цепочку.

Использование комбинированного или смешанного метода подсоединения отдельных линий позволяет сэкономить на общей длине проводов и обеспечивает удобство подключения розеток и выключателей. Кроме того, сама проводка приобретает аккуратный и строгий вид.

Ретро проводка в деревянном доме своими руками

Для выполнения монтажа открытой электрической проводки, к которой относится и проводка в стиле ретро, необходимо выполнять монтаж в последовательности приведенной выше. Для это необходимо иметь:

  • Ручной электрический инструмент (дрель, шуруповерт);
  • Ручной инструмент (отвертки, пассатижи, бокорезы);
  • Приборы контроля (мультиметр, мегомметр);
  • Комплект необходимых материалов (провода, установочные изделия, крепеж и декоративные элементы);
  • Начальные знания электротехники и желание выполнить данную работу своими руками.

В настоящее время проводка в стиле ретро в деревянных домах получила достаточно широкое распространение, в связи с этим все большее количество электромонтажных компаний предлагает услугу по монтажу данного типа работ. Поэтому, при отсутствии опыта электромонтажных работ и не имея знаний по электротехнике, лучше обратиться к специалистам, дабы избежать ошибок и как следствие финансовых потерь.

Как изготовить витой провод своими руками?

Для того, чтобы снизить затраты на приобретение комплектующих, так как оригинальные провода стоят достаточно дорого, можно изготовить витой провод самостоятельно.

Для этих целей могут  подойти одножильные медные провода в изоляции не поддерживающей горение, такие как:

  • РГКМ – медный многожильный провод с двухслойной изоляцией из кремнийорганической резины и оплеткой из стекловолокна;
  • БПВЛ – медный провод с ПВХ изоляцией и нитяной оплеткой залитой лаком.

При приобретении выше указанных проводов необходимо учитывать, что в процессе скручивания увеличивается расход провода. Увеличение составляет 25 – 30 % от линейной длины монтируемого участка.

Не маловажно то, что данные провода выпускаются в более широком ассортименте по сечению токопроводной жилы, это 4,0 и 6,0 мм2,что позволяет выполнить подключение электрических плит и прочих энергоемких потребителей, в едином стиле по всем участкам электрической сети. Недостатком является то, что трудно подобрать необходимый цвет, т.к. провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже

провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже

Недостатком является то, что трудно подобрать необходимый цвет, т.к. провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже.

Изготовление витого провода следует производить «по месту», после установки изоляторов, в следующей последовательности:

  1. Нарезается приобретенный провод по длине монтируемого участка, с учетом необходимого запаса на скручивание;
  2. Провода скручиваются в виде косы. По возможности, после каждого изолятора, следует сменить направление скручивания, что позволит, при необходимости, устранить появившиеся провисания.

Витой провод своими руками

Для устранения провисания, которые могут быть вызваны усадкой дома или иными внешними факторами или качеством монтажа, следует снять провисший участок с изоляторов и сделать несколько дополнительных витков, после чего вернуть провод на место.

Проводка в стиле ретро – комплектующие с фото в интерьере

Электропроводка под ретро особенно в деревянном доме требует более тщательного подхода к пожарной и электротехнической безопасности

При покупке кабелей и комплектующих необходимо обращать внимание не только на дизайн и внешние данные, но и на качество, технологичность и надёжность исполнения. Наиболее целесообразно приобретать изделия брендовых производителей. Лидирует продукция итальянских компаний:

Лидирует продукция итальянских компаний:

  • Bironi;ретро проводка Bironi
  • Fontini;ретро проводка Fontini
  • Villaris;ретро проводка Villaris
  • Aldo Bernardi;ретро проводка Aldo Bernardi
  • Gl Gambarelli.ретро проводка Gl Gambarelli

ретро проводка Salvador

Целесообразно приобретать необходимые материалы от одного производителя. К примеру, компания Lindas предлагает готовые подобранные комплекты:

Lindas

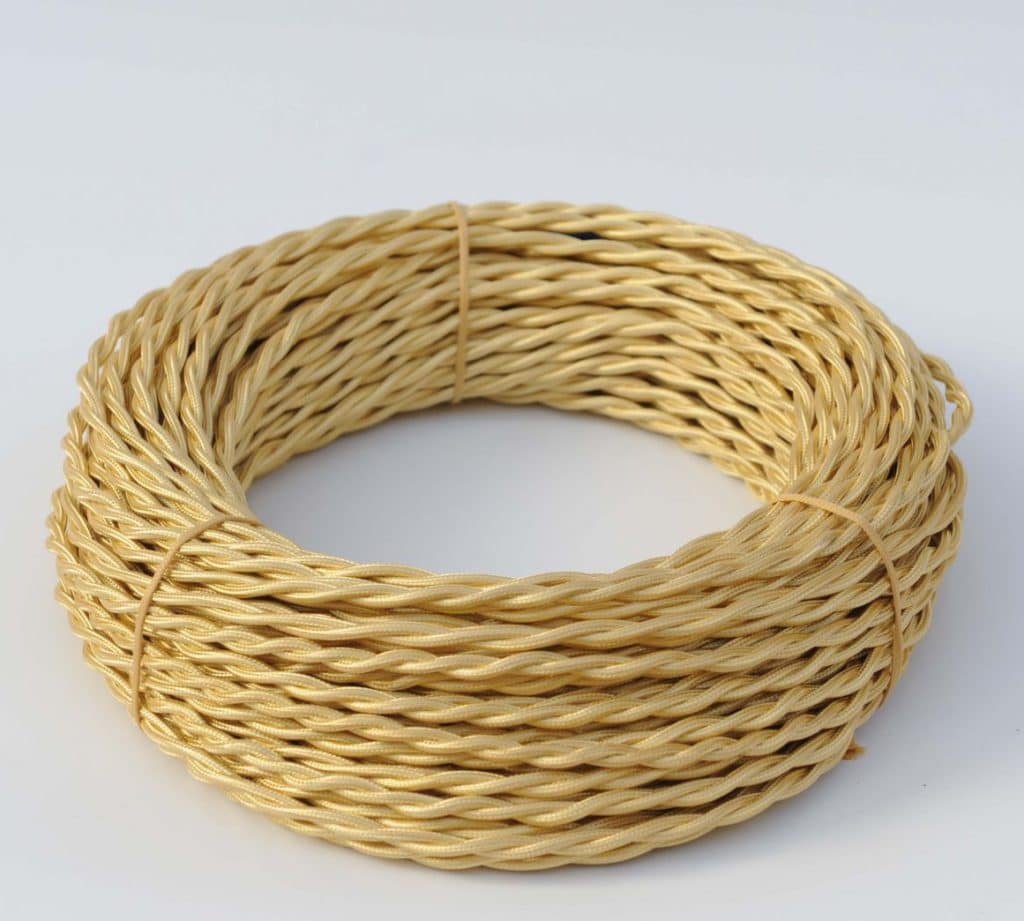

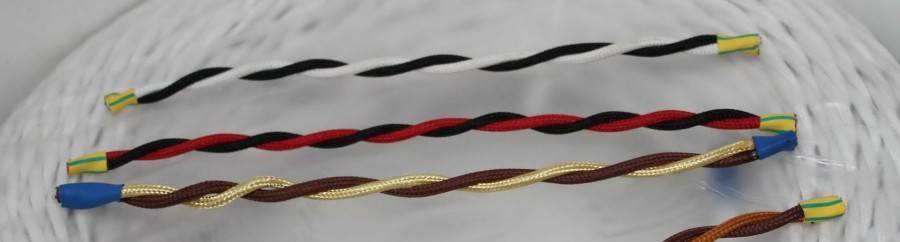

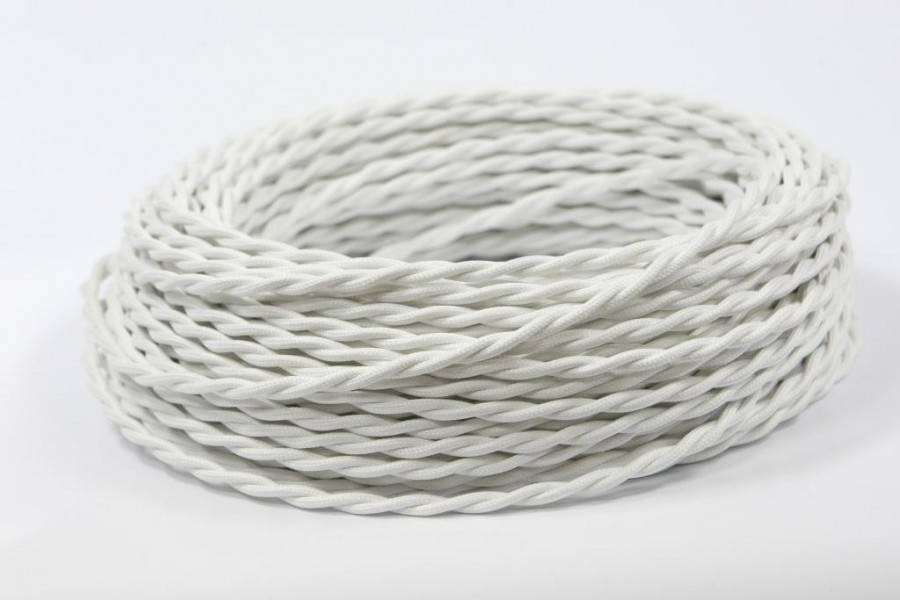

Витой ретро провод

Кабель для ретро проводки выпускается в виде многожильных медных проводов сечением 1,5 и 2,5 мм². Другие типы сечений встречаются очень редко. Провода имеют полимерную изоляцию из следующих материалов:

  • ПВХ – эластичный, но с низкой прочностью, используется только стационарно;
  • эластомер – в процессе эксплуатации может растянуться, поэтому требует более частых креплений;
  • полиуретан – прочный, имеет посредственную эластичность, требует изгиба по большому радиусу.

Внешняя декоративная изоляция (оплётка) делается из технического хлопка или шёлка. Брендовые производители выполняют пропитку оплётки антипиреновыми составами или заливают лаком. Широкая цветовая гамма и узоры на поверхности проводки весьма разнообразны, что позволяет подобрать подходящий вариант для любого дизайнерского решения.

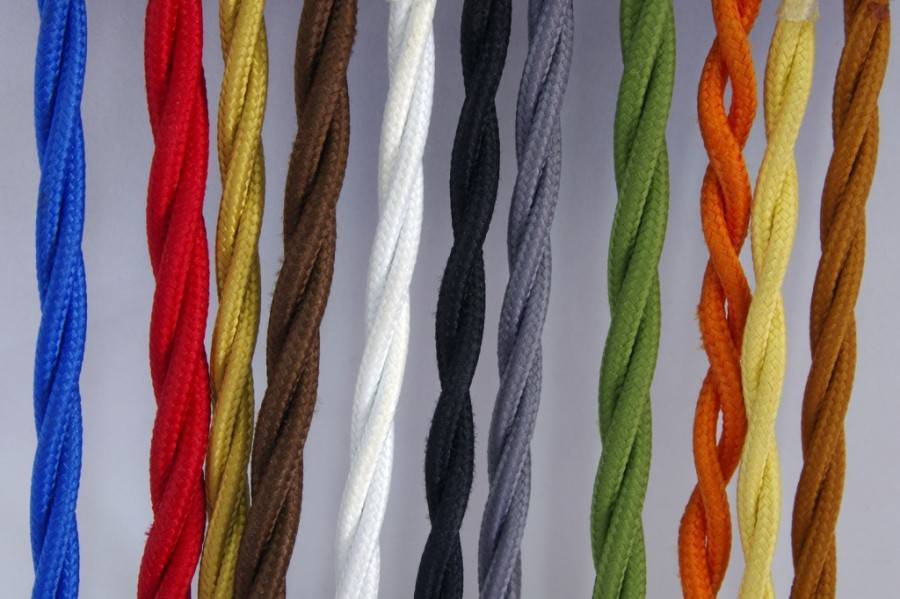

Пример кабельной продукции ретро проводки BironiФОТО: iskraero.ru

Ретро розетки и выключатели для открытой проводки

Розетки — накладные, зачастую имеют специальные установочные рамки (на 1-3 места) из дерева, пластика «под металл» или керамики. Для устройств, которые часто эксплуатируются лучше всего использовать керамические, так как они препятствуют нагреву.

Выключатели имеют несколько вариантов механизмов:

  • тумблерный — более надёжный и привычный в использовании;
  • поворотный — бывает одно, двух и трёхконтактным, благодаря чему может коммутировать несколько цепей.

Как правило, розетки, выключатели и распаечные коробки выбираются из одной коллекцииФОТО: ретророзетка.рф

Статья по теме:

Клеммные колодки и распределительные (распаячные) коробки

Распределительные коробки используются для коммутации проводов и значительно сокращают их количество. В противном случае, пришлось бы тянуть провод от клеммной колодки к каждому электроприбору или розетке. Габаритные размеры распаячных коробок варьируются:

  • диаметр 70-90 мм;
  • высота 35-55 мм.

Распаячная коробка из технического устройства может превратиться в элемент декораФОТО: wooood.ru

Патроны, проходы и ролики (изоляторы) для ретро проводки

Наружная ретро проводка в деревянном доме закрепляется на стенах посредством специальных изоляторов. Они имеют вид небольших рельефных цилиндров с диаметром основания 18-22 мм и высотой 18-24 мм. Верхняя часть — «шляпка» может быть узкой для монтажа двухжильного кабеля и широкой – для трёхжильного. Материал изготовления – пластик или фарфор. Крепление к стене осуществляется через отверстие в центре обычными или декоративными шурупами.

Ролики производятся в различной цветовой гамме, зачастую комплектно с другими элементами электрофурнитурыФОТО: razvodka.net

Проходы, относятся к декоративно-защитным электротехническим элементам. Они представляют собой декоративную втулку с воротничком, закрывающим отверстие, через которое из стены выводится кабель. Материал изготовления – фарфор.

Винтажные патроны производят из латуни, алюминиевых сплавов, меди, карболита или полимерных материалов, окрашенных «под металл». Как правило, их конструкция предусматривает наличие выключателя, а также технологических отверстий, резьбы и шайб для крепления абажуров и т.п.

Винтажный патрон из латуни с поворотным выключателемФОТО: dneprsvet.com.ua

Осветительные приборы в винтажном стиле

Профессиональные дизайнеры, при разработке ретро интерьера, как правило, создают авторские осветительные приборы. Можно попытаться создать их и самому, объединив винтажные патроны и необычные по форме декоративные лампочки с основанием. В качестве подвесов используется электрокабель, закреплённый на нескольких роликах. Гораздо проще, но дороже, приобрести уже готовые осветительные приборы «под ретро» как потолочные: лампы и люстры, так и настенные – бра.

Самодельные и фабричные светильники и люстры, выполненные в винтажном стилеФОТО: sc02.alicdn.com

Для начала рассмотрим применяемые материалы

Изоляция проводов, выключатели, розетки, кабельные каналы, могут быть выполнены из чего угодно, при соблюдении одного из условий: материал не должен стать причиной пожара. Для этого выделены две группы:

  1. Негорючие материалы. Это значит, что изделие под воздействием высокой температуры в принципе не может воспламениться. То есть, оно будет плавиться, деформироваться, пузыриться — но не вступит в реакцию с кислородом, и не станет генератором огня. Разумеется, производство таких материалов обходится недешево.
    Понятно, что есть бетон, стекло, наконец — сталь. Но изоляционную оболочку из них не сделаешь. А прочные и пластичные диэлектрики напротив, удобны для изоляции, но отлично воспламеняются.
  2. Материалы, не поддерживающие горения. Это не такое жесткое требование, что несколько снижает себестоимость. Принцип действия следующий: если на изоляцию воздействует открытое пламя, она горит вместе с источником огня. Как только пламя погасло, материал изоляции так же прекращает горение.

Например, загорелся корпус телевизора. Кабель питания в непосредственной близости тоже сгорит, но дальше по проводу огонь не распространится.

Кроме того, материалы, из которых изготавливается изоляция электропроводки и корпуса коммутационного оборудования (розетки, выключатели, распаячные коробки), должны быть устойчивыми к механическому воздействию, и влаге. А учитывая требовательный контингент клиентов, внешний вид также стоит не на последнем месте.

Материалы для ретро проводки

Провода

Что такое текстильный кабель (он же ретро кабель)? Это двужильный, либо трехжильный медный электрический провод, упакованный в изоляцию ПВХ, затем покрытый цветной текстильной оплеткой либо обвязкой из стекловолокна. Двужильные провода обычно берут для освещения. Трехжильные — для проводки (так как третья жила предназначена для заземления).

  • 0,5 – 0,75 — предельная мощность — 2,9 кВт.
  • 1,5 — предельная мощность 4,4 кВт.
  • 2,5 — предельная мощность примерно 6 кВт.

Материал наружной оплетки — технический шелк или хлопок, пропитанный огнезащитным средством сложного состава.

Производство Россия

  • Фабрика электротоваров «Гусевъ»
  • Bironi (по итальянским технологиям)
  • VILLARIS (совместное производство)
  • Gemini Electro (группа компаний)

Производство Италия

  • Gambarelli
  • Cordon dor
  • Fontini Garby

Производство Германия – Replikata (нет представителя в России)

Ролики

Используют, чтобы фиксировать витой кабель. Выполняют роль изоляторов (отделяют провод от стены). Согласно требованиям пожарной безопасности для «горючих» стен, провод должен быть отделен от стены расстоянием в 12-18 миллиметров и опираться на изоляторы из негорючего материала:

  • Материал роликов: металл или керамика.
  • Размеры: диаметр — 18-22 мм; высота — 18-24 мм.
  • Верхняя часть изоляторов бывает широкая и узкая. Узкая — для двужильных проводов. Широкая — для трехжильных.
  • Цвет: представлены в ассортименте. Материал керамика позволяет выполнить декоративную роспись по роликам.

Электрофурнитура

Достойный вид открытой проводки и настоящий ретро стиль невозможен без ретро фурнитуры. Европа, Россия и Китай выпускают достаточно большой ассортимент комплектующих и фурнитуры.

  • Ретро патроны
  • Ретро розетки
  • Ретро выключатели
  • Ретро подрозетники
  • Ретро кабельные проходы
  • Керамические клеммные колодки
  • Ретро распределительные коробки
  • Ретро светильники, лампы и люстры

Именно эти вещицы придают обстановке тот самый кантри шарм.

Интересно.  Ретро проводку можно изготовить своими руками. Основное преимущество такого способа — создание удешевленного товара без потери качества. Данный подход позволяет проявить изобретательность.

Устройство декоративной проводки ретро

На первый взгляд сделать винтажную проводку не составляет труда, так как нет необходимости штробить стены, а особенно, если мы делаем её в доме из бревна, где полностью отсутствуют внутренняя облицовка стен и потолков.

Красивая ретро-проводка в современном деревянном доме

Такая проводка монтировалась ещё в начале прошлого века и выполнялась с помощью нескольких одножильных проводов, где волокна были скручены по спирали.

Раньше не было специальных разветвительных коробок и поэтому все точки прокладки проводов осуществлялись на керамических или более дорогих фарфоровых изоляционных роликах. Для того чтобы отдельные волокна не были видны, мастера прятали их под специальной оплёткой.

Белая ретро-проводка на кирпичной стене интерьера в стиле Лофт

Естественно, такой способ в современных домах будет небезопасным и неэстетичным, поэтому специалисты предлагают своим клиентам установку проводки а-ля «ретро», которая располагается на стенах и потолке.

Для того чтобы провода имели эстетичный вид производители покрывают их специальным материалом.

Обычно для создания красивого ретро-стиля производители используют шелковую оплётку различных цветов в зависимости от цвета стен деревянного дома и задумки дизайнера. Перед установкой такой проводки её обрабатывают специальными негорючими составами. Медные провода для создания винтажной проводки могут быть сечением 0,5–2,5 миллиметра. Иногда для большего эффекта специалисты используют специальные инженерные трубы.

Декоративные провода и выключатели для монтажа красивой винтажной проводки в деревянном доме

Также к кабелям в комплекте производители предлагают винтажные розетки, выключатели и другие устройства в своём собственном стиле.

Деревянные дома достаточно специфичны, так как не всегда в них делают внутренние облицовочные работы, что существенно усложняет прокладку кабеля внутри стен. Для того чтобы не портить внешний вид интерьера специалисты рекомендуют часть проводки делать наружной, то есть в винтажном стиле.

Ретро-розетки и выключатели для винтажной проводки в доме

Этот момент обусловлен ещё и тем, что распределительные короба не могут плотно прилегать к стене, а крепёжные скобы использовать запрещается.

Виды проводки «под старину»

Существует несколько различных видов проводки «под старину», которые сегодня пользуются большой популярностью среди владельцев срубов.

  1. Проводка в ретро — стиле с применением старинных роликов. Сегодня мы можем увидеть такой тип проводки в срубах и обычных домах, которые были построены в период 1920–1940 годов и не подвергались капитальному ремонту.
  2. Устройство проводки из кабелей специального типа. Это могут быть перекрученные и стилизованные под старину провода.

В настоящее время отечественные и зарубежные производители предлагают не только провода для создания красивой винтажной проводки, но и все дополнительные элементы к ней: изоляторы, коробки для разветвления, розетки и выключатели. Сегодня самым большим спросом пользуется проводка российской марки «Гусев», а также зарубежных производителей Bironi, Salvador, Villaris.

Стилизация ретро-проводов и изолирующих роликов марки Villaris

Первый слой такой проводки изготовлен из винила, а второй производится из хлопковой или шелковой ткани, которая пропитана специальным огнеупорным составом. Также производители предлагают провода в обвязке из стекловолокна.

Плетение шнура

На контурах для подключения мощных электроприборов применяют монтаж наружной проводки в ретро стиле из декоративного шнура собственного плетения. В целях экономии средств можно плести шнур на всю длину проводки. Его делают скруткой или в виде косички из трех или четырех проводов. Такое плетение удобнее при большом количестве выключателей и розеток.

Невитого медного провода в невоспламеняющейся оплетке потребуется как минимум в 2,5 раза больше. Шнур плетется минимум в две жилы, плюс усадка. При плетении длина кабеля уменьшается до 30% в зависимости от его толщины. Плетение делают нужной плотности. Интерьер с самодельным проводом в стиле кантри выглядит более эффектно.

Для ретро проводки идеально подходит провод многожильный медный провод РГКМ. Он выдерживает высокие температуры, до 180°С, применим для саун и бань.

При плетении необходимо учитывать, что со шнура осыпается стекловолокно, эти частицы легко сдуваются феном или втягиваются пылесосом. Расцветка такого шнура белая и серая. Цветовая палитра провода БПВЛ разнообразнее.

Монтаж

Чтобы выполнить разводку ретро-проводки понадобятся:

  • распределительные коробки;
  • кабели нужного сечения (от 1,5 до 2,5 мм);
  • накладные розетки в стиле ретро;
  • ретровыключатели;
  • достаточное количество фарфоровых изоляторов-роликов.

В отличие от скрытого монтажа, который выполняется до начала отделочных работ, разводка электропроводки выполняется уже поверх обоев, окрашенной или лакированной деревянной поверхности.

Всё необходимое для начала работ

Проектирование — важнейший этап

Электрификация объекта, а особенно, деревянного дома требует строгого соблюдения современных стандартов. Правильный выбор расходных материалов и соблюдение правил монтажа гарантирует безопасную эксплуатацию.

Проектирование лучше доверить специалисту, ведь только он сможет выбрать оптимальное сечение кабеля в зависимости от нагрузок, учтёт другие важные параметры. Проектирование специалистом электромонтажной фирмы — 50% успешного монтажа. Электрик посоветует наиболее подходящие места для установки распределительных коробок, выключателей, розеток.

Специалист посоветует оптимальную схему для подключения оборудования. На поиск подходящей схемы уходит достаточно много времени, но лучше потратить его, сделав проводку безопасной, долговечной и готовой к любым нагрузкам.

Расчёт материалов

Ретро-проводка обходится недёшево. Это связано с высокой ценой комплектующих. Страна-производитель и даже цвет изделия сильно влияет на стоимость. Например, кабель коричневого цвета будет стоить гораздо дешевле, чем синий или золотистый. Те, кто решил использовать комплектующие из Китая, будут разочарованы: даже китайские товары для ретро-проводки стоят достаточно дорого. Наиболее популярны итальянские компании, предлагающие разнообразные товары, отличающиеся надёжностью и разнообразием.

При наличии схемы-проекта рассчитать количество материалов не так сложно. Стоимость продукции следующая:

  1. Кабель в бухте — от 5 до 15 тыс. рублей за бухту;
  2. Ролики-изоляторы из фарфора — от 20 до 50 р. за ролик;
  3. Накладные выключатели и розетки — 600–4000 р. за единицу;
  4. Подложки для изоляции — 500–200 р.

Важные особенности монтажа изоляторов-роликов

Установка изоляторов подразумевают некоторые особенности:

  • первые фарфоровые ролики-изоляторы монтируются на расстоянии 4–5 см от выключателя, розетки или распределительной коробки;
  • горизонтальный монтаж подразумевает расстояние между изоляторами не более 45 см (иначе кабель начнёт провисать);
  • при вертикальном монтаже шаг можно увеличивать до 50 см;
  • для поворота используется 2 изолятора под углом 45 градусов на расстоянии 5 см, при этом сам провод поворачивает на 90 градусов.

Чем отличается ретро от стандартной проводки?

Если рассматривать ретро-проводку с технической стороны, то следует отметить, что данный тип электрокоммуникаций представляет собой самую обыкновенную разводку открытого типа. То есть все электроаппараты (коробки, розетки, выключатели) а также соединительные проводники располагаются непосредственно поверх стен и потолков, ввиду чего к эстетической привлекательности электросети предъявляются весьма серьезные требования. Вдобавок, за счет применения специализированных изоляционных материалов (изоляторы, подрозетники) указанная ретро-проводка гарантирует безопасность потребителя.

Преимущества и недостатки

Среди плюсов этого типа электрификации деревянного дома стоит отметить:

  • своеобразность. Большой выбор кабелей, выключателей и розеток позволяет выбрать наиболее подходящую концепцию конкретного интерьера;
  • простота монтажа. Скрытый способ подразумевает штробление стен и другие трудоёмкие операции. Открытый монтаж позволяет сэкономить время, не прилагая особых усилий;
  • простота ремонта. Повреждение кабелей очень просто обнаружить;
  • безопасность. Кабели монтируются при помощи специальных изоляторов, устанавливающихся на изолирующиеся прокладки. То есть, обеспечивается стопроцентная защита от замыкания.

Конечно, эта разновидность проводки не лишена и некоторых недостатков:

  • меньшая прочность по сравнению с закрытым способом (неаккуратным движением можно повредить кабель);
  • ограничение пространства. Установка накладных распределительных коробок, выключателей и розеток, скрадывает пространство;
  • неудобство при ремонте дома. Кабели мешают выполнять отделочные работы.

Техника безопасности

Согласно инструкции, пошаговый план прокладки проводки должен учитывать безопасность ее эксплуатации и ремонтопригодность.

При выборе типа проводов и условий их монтажа необходимо побеспокоиться о следующем:

  • декоративные жилы должны иметь двойную изоляцию, надежно защищающую людей от удара током;
  • при их проводке через стены и перекрытия обязательно применение отрезков гофрированных или металлических труб;
  • высота должна быть достаточной для того, чтобы до проводов не дотягивались дети;
  • на этом уровне нежелательно расположение оборудования и предметов, представляющих опасность для электропроводки;
  • вблизи нее недопустимо проведение каких-либо работ, опасных с точки зрения повреждения проводов.

Положениями ПУЭ также оговариваются условия эксплуатации электропроводки внутри деревянного дома, что в основном касается повышенных температур и влажности. При прокладке в ванной комнате провода желательно поместить в кабельный канал или гофрированную трубу (это должно делаться даже в ущерб декоративности).

Обустройство и эксплуатация декоративной проводки в частном доме возможны лишь при соблюдении требований техники безопасности (ТБ). Только при выполнении данного условия удается реализовать все ее преимущества и достоинства.

Открытая ретро-проводка была забыта почти на сотню лет. В 20-хх годах прошлого века она была крайне популярной, но появились новые материалы, и об открытом способе начали забывать. В последние годы мода на ретро-проводку возвращается. Особенно стильно она выглядит в деревянном доме: прокладка проводов в кабель-каналах слишком заметна, даже если они имитируют дерево. Плетёные кабели на стенах дома, смонтированные открытым способом, делают комнаты дома из дерева гораздо уютнее и необычней.

Электропроводка ретро в деревянном доме

Наружная ретро-проводка достаточно распространена в современном коттеджном строительстве. Кроме функциональной нагрузки она применяется и для оформления интерьера помещений. В этой статье мы расскажем, как сделать ретро проводку своими руками.

Для начала, разберемся, что же это такое? Ретро проводка под старину представлена перекрученным особенным образом специальными кабелями. Их укладывают прямо на стеновые или потолочные конструкции, предварительно закрепив на них специальные изоляторы. Главное соблюсти минимальное расстояние в 10 миллиметров между проводом и поверхностью, поскольку этого требует пожарная безопасность.

Элементы ретро-проводки

Нижний слой таких изделий произведен из полимера на виниловой основе, наружный производится из хлопковых материалов, которые пропитываются огнеупорными составами. Немного реже для верхнего слоя используют стекловолокно. Для ценителей роскоши и богатства существуют кабели с шелковым покрытием, но стоят они достаточно дорого.

Сами провода в данной системе производятся из меди. Их поперечное сечение по линии розеток должно составлять не менее 2.5 миллиметра, а по линии освещения не менее полутора. Розетки, которые предусмотрены для подключения крупной электронагревательной техники, к примеру, водогрейки или варочная поверхность, должны оснащаться более толстыми и надежными кабелями.

Перед тем, как выбрать материалы для ретро проводки, необходимо провести тщательный расчет всех нагрузок на будущую сеть. Делать это навскидку крайне не рекомендуется, поскольку существует вероятность серьезной поломки и даже возникновения пожара. Если у вас нет опыта подобных работ и квалификации, то лучше не рисковать, а доверить все специалистам.

Подвод провода к выключателю

Правила устройства

В общем и целом, соблюдать надо общие правила прокладки проводки:

  • каждое ответвление делается в монтажной (распаечной) коробке;
  • от коробки линия опускается вертикально вниз;
  • минимальное расстояние розетки/выключателя от дверного косяка или оконного откоса — 10 см;
  • расстояние от коммуникаций (водопровод, газопровод, отопление) — не менее 50 см;

По современным нормам высота установки розеток и выключателей не нормируется, а также разводка от автомата может идти под потолком или в полу. Многим не нравится большое количество проводов, которое придется тянуть на виду. В каждой комнате, как минимум, под потолком должно быть две отдельных трассы — на освещение и на электророзетки. Уже такое обилие проводов сложно сделать привлекательным. Потому некоторые хозяева предпочитают скрыть подводку за чистовым потолком. Там, обычным кабелем подходящего сечения, ведут питание от автомата, установленного на домовом щитке. Распаечную коробку устанавливают сразу под потолком (не нарушение, но работать неудобно), от нее опускают вниз витой провод до выключателя или розетки.

Правила прокладки открытой ретро проводки

Но это были общие правила. Теперь собственно о том, как монтировать витой электрокабель. Сначала устанавливают изоляторы. Максимальное расстояние между ними — 80 см, оптимальное — порядка 50-60 см, в некоторых случаях приходится делать 30 см. Если говорить о доме из бревна, устанавливают изоляторы для ретро проводки в каждый второй венец.  Это самый лучший вариант.

Как показано на рисунке выше, розетку или выключатель ставят примерно на расстоянии 50 см от последнего изолятора. Это расстояние можно сделать немного меньше, но лучше не увеличивать — провод может провиснуть. Его, конечно, можно обрезать и подключить заново, но не всегда хочется возится.

Нормы размещения изоляторов из старой книги

На фото выше показано на каком расстоянии друг от друга устанавливать изоляторы при повороте проводки. Это нормы из старого учебника, но они, скорее всего, актуальны и сейчас.

Монтажные работы пошаговая инструкция

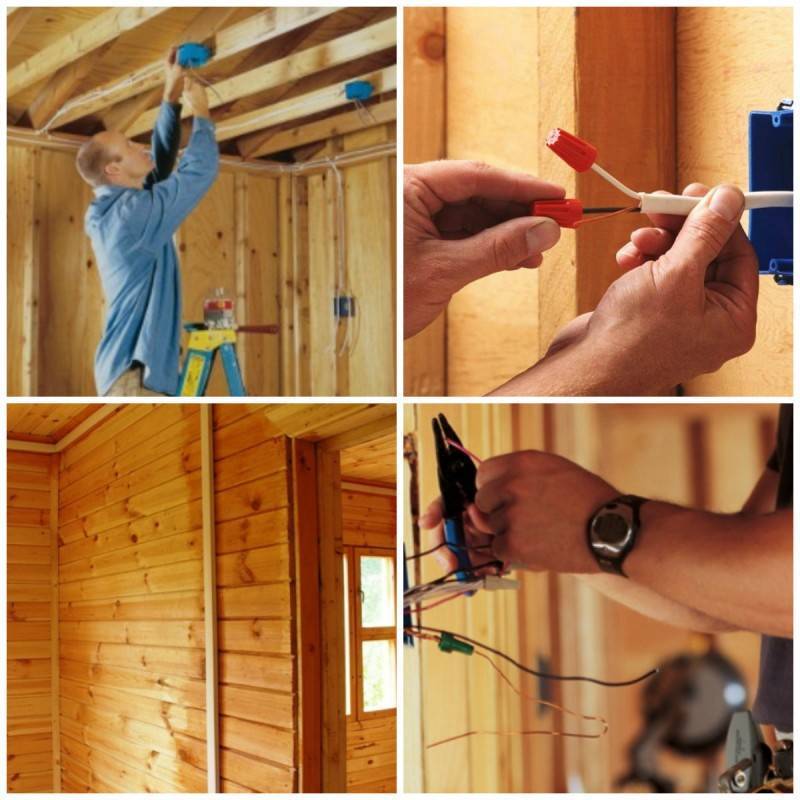

Монтажные работы

Перед проведением монтажа открытой проводки необходимо выполнить разметку ее проведения. Разметке подлежат не только линии прокладки проводов, но и места установки электроарматуры. Эта работа требует вдумчивого отношения, в противном случае все будет необходимо переделывать.

Вход электрической линии в дом

Самостоятельно подведение кабеля от ЛЭП в дом, самому лучше не выполнять. Это должны сделать специалисты из местной энергоснабжающей организации, именно они уполномочены выполнять работы подобного типа. Если будет обнаружено самостоятельное подключение, то высока вероятность привлечения к административной ответственности.  Кстати, это касается и воздушного подключения, и подземного.

Вход электрической линии в дом

Подводка электричества по воздуху хороша тем, что этот способ не требует больших затрат времени и денег. Но, к сожалению, не все дома могут быть подключены таким способом. Ввод силового провода должен быть выполнен на высоте не меньше чем 2,75м. Если высоты недостаточно, на стене должен быть установлен электрический щиток, с вмонтированным в него устройством УЗО.

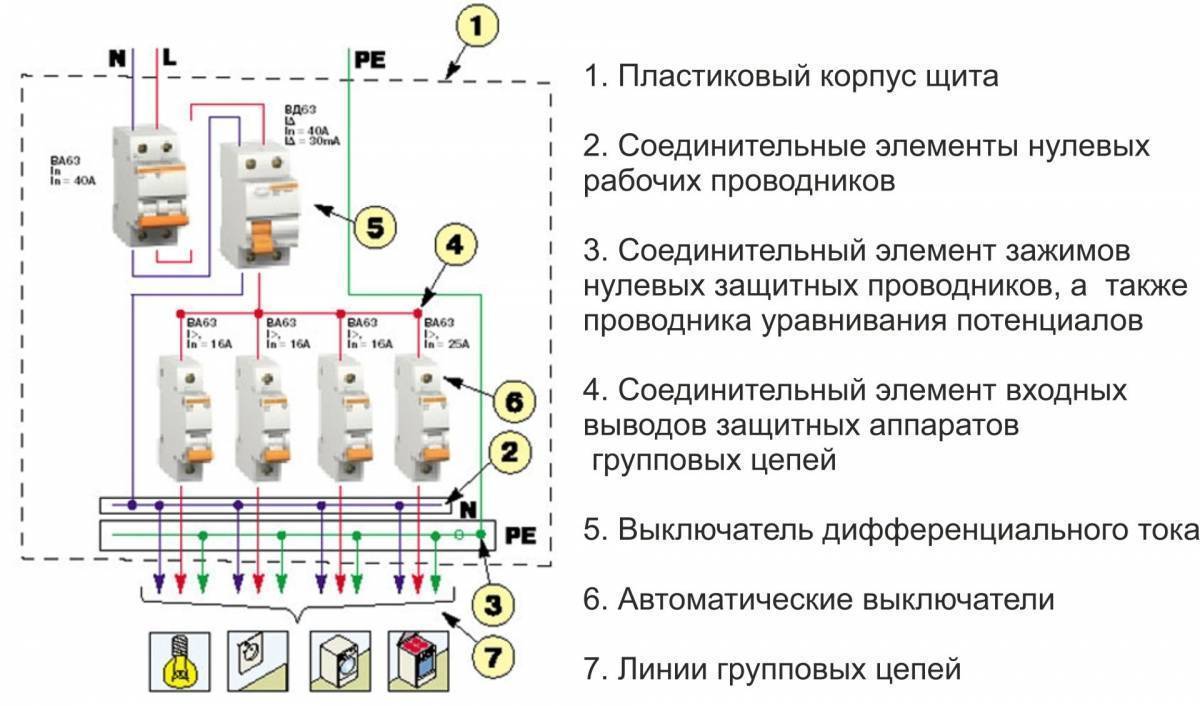

Установка распределительного щитка

Распределительный щиток фиксирую на стене при помощи саморезов. В нем должны быть установлены DIN-рейки, на которые будут установлены все устройства. Монтаж должен выполняться в соответствии с заранее подготовленной схемой.

Установка распределительного щитка

В щитке устанавливают автоматы, УЗО и электрический счетчик. Все приборы установленные в счетчике должны быть подписаны.

Укладка кабеля

Укладка проводов через стены должна выполняться только через специальные гильзы.  Они могут быть выполнены из полимеров или металла. Для их установки необходимо проделать отверстия по размеру гильзы. Ее необходимо установить таким образом, что бы торцы выступали на 1 сантиметр от стены. После того, как гильза установлена в стену, на ее края необходимо надеть защитные втулки, которые будут предохранять провода от повреждения.

Укладка кабеля

После того, как установлены приспособления для проведения проводов, можно выполнять укладку проводов в соответствии с заранее размеченной трассой.

Для открытой проводки целесообразно использовать негорючий кабель.

Монтаж распределительных коробок

В местах, где планируется разведением проводки к точкам подключения необходимо устанавливать распределительные коробки. их выполняют из полимерных, огнестойки материалов. К стене их фиксируют с применением саморезов или другого крепежа.

Монтаж распределительных коробок

Установка выключателей и розеток

При проведении открытой проводки можно использовать только те выключатели и розетки, которые для этого предназначены. Под ними должно быть установлено негорючее основание, на которые в последствие и устанавливают необходимые приборы.

Установка выключателей и розеток

Установка заземления (ЗУ)

В установленном щитке шина РЕ выполнят задачи главной заземляющей шины. К ней должны быть подключены все повторные заземляющие устройства.

Установка заземления в деревянном доме

ЗУ (заземляющее устройство) должно быть установлено в земле, недалеко от стены дома.

Это устройство представляет собой несколько металлических прутков с диаметром 16 мм и длиной порядка 3 метров. Их сваривают между собой при помощи стальной полосы 40х4 мм. Эта же полоса должна использоваться для подключения к щитку установленному в доме. Для подключения ЗУ используют одножильный провод, диаметр которого должен быть не менее диаметра кабеля, который смонтирован на входе в дом.

Конструкцию, установленную в землю, окрашивать запрещается.

По окончании установки ЗУ необходимо проверить электрическое сопротивление. Оно не должно быть больше чем 8 Ом для сети 220 В и 4 Ом для сети 380 В.

Расчет материалов

  • определяются с количеством распределительных коробок, выключателей, осветительных приборов, розеток;
  • рассчитывается высота их крепления и определяется способ подсоединения;
  • размечаются места установки ламп, люстр, бра и пр.

До момента определения длины провода необходимо решить, будет ли опускаться потолок. Если нет, то к полученному результату надо будет прибавить 20 см запаса. Если потолок предполагается опускать, то запас составит около 50 см.

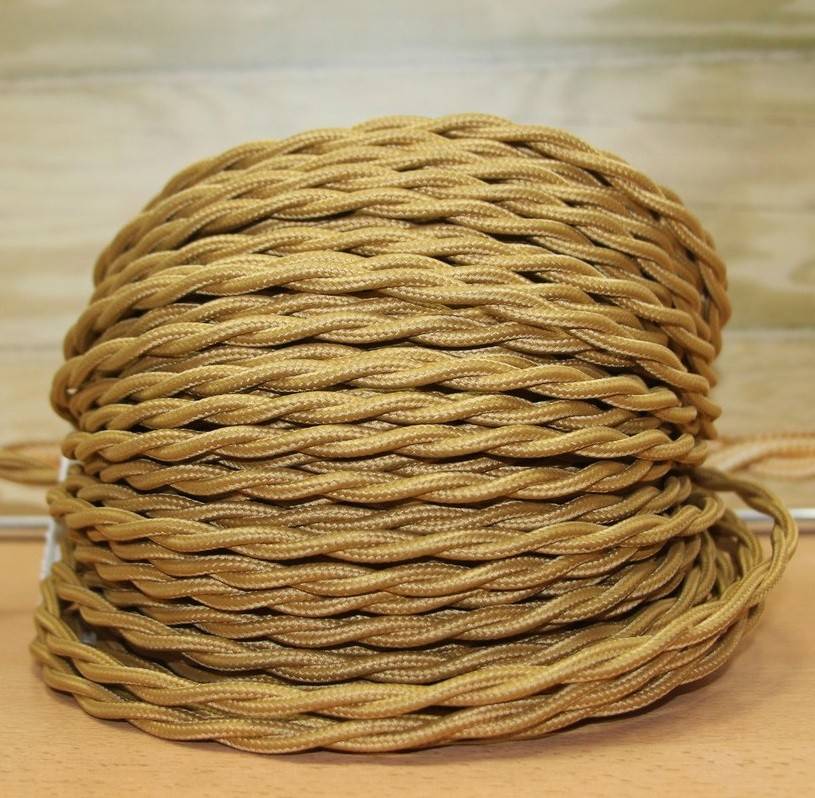

Витой кабель

Для освещения надо будет приобрести кабель 3х1,5, для подключения розеток – 3х2,5 мм2.

По окончании расчета потребности кабеля результат умножьте на коэффициент запаса 1,1 или 1,2.

Это избавит вас от необходимости докупать материал в процессе монтажа или монтировать его из кусочков.

Сначала проводятся обмерные работы – измеряются вертикальные и горизонтальные участки каждой линии, а результаты суммируются. Для удобства можно воспользоваться лазерным дальномером.

Но можно воспользоваться упрощенным методом подсчета, которым не брезгуют и опытные специалисты:

  1. Рассчитывается площадь всех помещений дома.
  2. Полученный результат умножают на 2 – это будет длина кабеля, который пойдет на проводку освещения.
  3. Если предыдущий результат приять за единицу, то на подключение розеток потребуется кабеля больше в полтора раза.

Пример:

Площадь дома составляет 100 м2. Следовательно, на освещение потребуется 100 х 2 = 200 (м). Для подсоединения розеток пойдет 200 х 1,5 = 300 (м).

Изоляторы

Количество керамических роликов определяется из следующих соображений:

  1. Шаг между изоляторами не должен превышать 500 мм.
  2. Между точкой подключения и ближайшим роликом должно быть не менее 5 см.
  3. На каждом повороте монтируются по 2 изолятора на расстоянии 45 см под углом 45˚ относительно проложенного участка линии.

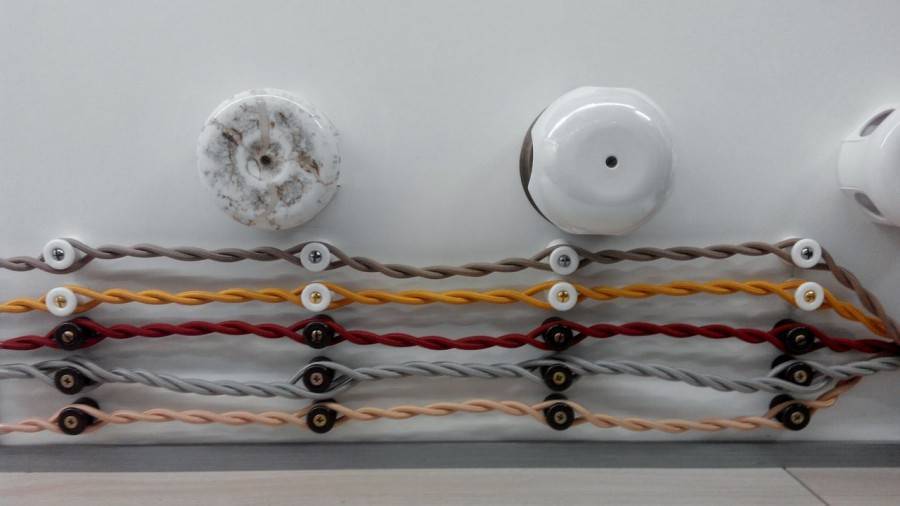

Провода в стиле ретро

Какой бы шаг установки изоляторов в пределах допустимого вы не выбрали, он должен быть одинаковым для всей линии.

Розетки, выключатели, распаечные коробки

Для электропроводки, выполненной в стиле «Ретро», выпускаются специальные выключатели, розетки и распаечные коробки. Все эти изделия производятся, в основном, из фарфора. Устанавливаются они непосредственно на поверхность стены, так что необходимость в сверлении посадочных мест отпадает.

Традиционно высоким качеством отличается продукция европейских производителей, но и в России уже освоен выпуск ретро-изделий весьма интересного дизайна. По долговечности они не уступают зарубежным аналогам, а по стоимости – выигрывают у них.

Количество выключателей, розеток и распредкоробок определяется индивидуально для каждого конкретного случая – собственно, от определения их числа и начинается расчет длины провода.

Сколько стоит монтаж ретро проводки – обзор цен за работу

В среде профессионалов считается, что монтаж электропроводки открытым способом требует не только знаний и умений электрика, но и определённого художественного вкуса. Если проводку делают в деревянном бревенчатом доме, то надо чувствовать дерево, согласовывать общий рисунок монтажа и размещение электротехнических изделий с ритмом расположения досок и брёвен. В современной городской квартире необходимо чувствовать стиль дизайна, и открытая проводка не должна ему противоречить.

Повышенные требования к мастерству электромонтажников являются предпосылкой к повышенным запросам на оплату их труда. Ценник определяется брендом монтажной компании и, не в малой степени, брендом компании-производителя кабеля и установочных изделий. Поэтому разброс цен довольно широкий.

Ниже приводятся усреднённые цены на основные операции по выполнению открытой электропроводки.

Прокладка витого кабеля зависит от количества жил в нём и от сечения жилы. Цена протяжки одного погонного метра двухжильного кабеля с сечением жилы 1,5 мм² равна примерно 60 рублям, а трёхжильного кабеля с сечением жилы 2,5 мм² равна примерно 115 рублям.

Установка розетки Vintage стоит 235 рублей за штуку, а розетки Bironi стоит 290 рублей за штуку. По 110 рублей надо заплатить за установку рамок для розеток.

Установка и подключение выключателей Vintage и Bironi стоят соответственно 235 и 380 рублей за штуку. Установка распаячной коробки обойдётся в 290 рублей.

За проходное отверстие в стене для кабеля надо заплатить 350 рублей. Установка пластиковых или керамических изоляторов стоит по 8 рублей за штуку.

Если вам понравилась наша статья, отблагодарите автора «лайком» и обязательно оставьте свой комментарий.

Предыдущая ОсвещениеТоп-5 лучших 3D-светильников: идеи для уютной квартиры
Следующая ОсвещениеИдеи для светильников своими руками и пошаговые инструкции по их изготовлению

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
