Самодельный газовый котел отопления: процесс изготовления, необходимый материал

Безопасность в процессе эксплуатации

Чтобы в процессе эксплуатации агрегата не столкнуться с опасными для здоровья ситуациями нужно учесть несколько моментов:

  1. В котле должен быть достаточный приток воздуха. Так как его дефицит приводит к недостаточной сгораемости топлива. Результатом такого явления становится образование угарного газа, который несет существенную опасность для здоровья человека.
  2. Не менее рискованная ситуация может возникнуть в том случае, если горелка самопроизвольно затухнет. Это может быть спровоцировано погасанием запальника, падением давления газа ниже допустимой нормы, отсутствием тяги в дымоходе, вследствие чего происходит поступление газа в жилище. В такой ситуации необходимо перекрыть подачу газа к горелке.
  3. Многие газовые агрегаты оснащены датчиком контроля наличия пламени, устройством для отключения котла в случае отсутствия электропитания. Также котлы нередко оборудованы датчиком контроля тяги и устройством, которое блокирует аппарат в случае отключения газа.

Важно! Если газовый котел успешно прошел проверку, его можно запускать в эксплуатацию. Но делать это нужно в присутствии специалистов-газовщиков

Если пренебречь этим условием и осуществить запуск оборудования самостоятельно, в дальнейшем разрешение соответствующих органов вы не получите.
Помимо этого, если вы своими силами устанавливали газовый котел, подключали его к системам водоснабжения, газоснабжения, отопления – присутствие квалифицированных специалистов необходимо для вашей безопасности. Всегда нужно помнить о том, что обращение с газом не терпит недоработок.

Видео-инструкция о запуске газового котла представлена ниже:

Как запустить газовый двухконтурный котел после аварийной остановки

Добрый день. Обращаюсь к вам с такой проблемой. У нас в доме стоит двухконтурный котел с коаксиальной системой. На время ремонта отопительной системы была слита вся вода. В этот момент жена решила помыть посуду и включила кран с горячей водою. Котел, естественно, среагировал, и в результате произошло аварийное отключение прибора. Сработал датчик аварии. Когда ремонт труб был закончен, и систему заполнили водой, котел не удалось запустить. Горела аварийная лампочка, а система отопления не запускалась. Пригласить специалистов не можем, так как ближайший сервис – за 100 км. Помогите запустить котел правильно. Марка котла – Viessmann.

Для того чтобы запустить систему отопления после аварийной остановки газового котла, нужно заполнить радиаторы и трубы водой. Перед этим посмотрите в техническом паспорте котла, какое у него минимальное и максимальное рабочее давление воды в системе, и заполните в границе этих цифр. Проверять уровень давления следует на датчике, который установлен на передней панели прибора (может быть снизу, сбоку, в зависимости от марки).

Далее проверьте подключение газа. Все ли соединительные шланги на месте, не перекрыт краник подачи газа.

Если все в порядке, нажимайте кнопку «сеть» на котле, чтобы запустить систему.

Виды водяного газового котла для отопления частного дома

На рынке можно найти несколько видов. У них общий принцип работы, но есть различия в характеристиках. Главным является способ крепления:

  • настенные;
  • напольные.

Настенный

Основные части:

  1. Горелка прямоугольной или квадратной формы с несколькими отверстиями, сквозь которые подается топливо из форсунок, расположенных снизу.
  2. Камера сгорания.
  3. Секция для обмена тепла. В системе может быть один или несколько теплообменников. Если используются два, то один выглядит как сеть из труб, расположенных над горелкой, которые располагаются в месте с большим числом пластинчатых ребер. Это позволяет дольше сохранять температуру теплоносителя.
  4. Вторичный теплообменник состоит из ламелей, сквозь которые движется жидкость по трубам. Происходит нагрев за счет выходящего горячего теплоносителя.
  5. Клапан, управляющий объемом подаваемого топлива.
  6. Трубопровод, по которому циркулирует жидкость.
  7. Расширительный бак.
  8. Электродвигатель.
  9. Система подачи воздуха.
  10. Насос для циркуляции жидкости по системе.
  11. Набор датчиков и микросхема для контроля за работой оборудования.

Напольный

Главное отличие – способ монтажа. Такие агрегаты больше по размерам и массе. Вместо медного теплообменника используется чугунный, который надежнее. Может иметь один или несколько контуров. Количество автоматики меньше, чем у настенного аналога.

К основным модулям относят:

  1. Горелку.
  2. Газовую камеру.
  3. Теплообменник.
  4. Бак для нормализации давления при нагреве.
  5. Набор клапанов.
  6. Электрический силовой агрегат.
  7. Систему подачи воздуха (вентилятор).
  8. Вторичный теплообменник.
  9. Циркуляционную помпу.
  10. Набор датчиков для контроля за оборудованием.

Из баллона

Баки изготавливаются из использованных газовых баллонов. Основные элементы:

  1. Роль корпуса и основы выполняет газовый котел до 50 л. Ко дну баллона прикрепляется поршень с нижней насадкой. Оборудование может обогреть комнату до 70 кв.м.
  2. Насадка является пустой внутри трубой, которая обеспечивает нагревательный элемент воздухом, необходимым для горения газа.
  3. Внизу поршня прикрепляется металлический диск, диаметр которого незначительно меньше, чем у баллона. К нему привариваются лопасти дугообразной формы, необходимые для создания вихреобразных потоков.
  4. Дымоход.
  5. Верхняя часть после прикрепления ручек может использоваться как крышка.
  6. Насос для принудительной циркуляции теплоносителя.

Сборка

Проще всего сконструировать твердотопливный котел. При его сборке используются жаростойкие сорта стали – они прочнее, чем обычный стальной лист, который на открытом огне прогорает и быстро изнашивается.

Тем не менее, жаростойкая сталь стоит дорого, и на практике в котлах кустарной сборки применяется редко. Еще один вариант – чугун: этот материал отлично переносит жар, хотя работать с ним тяжело. Оборудование для изготовления чугунной печи есть только на специализированных предприятиях.

На водяной циркуляции

Твердотопливный самодельный котел для водяного отопления с классической компоновкой имеет камеру сгорания с колосниками – монтированными горизонтально стальными полосами металла, заменяющими цельнометаллическое дно. Топливо закладывается поверх колосников, а оставшийся после его сгорания пепел проваливается между ними в расположенную ниже камеру. К последней присоединен дымоходный канал, предназначенный для отвода дыма. Каждый раз перед началом очередной топки пепел из этой камеры нужно выгребать.

Рядом с камерой сгорания — обычно со стороны дымоходного канала — располагается емкость для нагрева воды, подключенная к контуру трубопровода частного дома: в нижнюю часть емкости поступает охлажденная вода, которая по мере нагрева поднимается вверх. Поток воздуха в камеру сгорания нагнетается вентилятором. Котел оснащен двумя дверками: верхняя предназначена для загрузки топлива, нижняя – для чистки камеры под колосниками. Также эта камера необходима для циркуляции воздуха.

На принципе пиролиза

Другую конструкцию имеют пиролизные котлы. У них имеется дополнительная верхняя камера, куда попадают газы, выделяемые в процессе сгорания дров. Там газы догорают, производя дополнительное тепло.

Пиролизный самодельный котел имеет больший КПД по сравнению с устройством традиционного типа.

Для отопления загородного дома, состоящего из нескольких комнат, подойдет аппарат с ТЭН, состоящий из трубы диаметром 21,9 см и длиной около 50 см. Такое приспособление будет экономным, ведь киловатты энергии не будут расходоваться впустую. Кроме того, устройство очень компактно.

Если ТЭН предполагается установить в отдельном корпусе, то лучше сделать котел с небольшими габаритами. В случае если котел применяется для подогрева проточной воды, это правило не действует. Ведь тогда нужно иметь запас жидкости, а для этого требуется больший резервуар.

Для работы котла не нужна выделенная линия электропитания, его можно подключать к бытовой сети вместе с другими электроприборами. В отличие от электродного оборудования, отопительный котел с ТЭН безопасен, ведь теплоноситель изолирован от тех частей устройства, которые находятся под напряжением. Если оснастить агрегат регулятором, то появится возможность настраивать температуру нагрева воды с высокой точностью – это главное преимущество электрического котла перед твердотопливным.

Промывка системы

Эта процедура поможет очистить ваши трубы и радиаторы от загрязнений. Следует открыть все краны на батареях, подставить под них какие-то вместительные емкости и подавать воду под давлением в 4 бара. Такой поток воды очистит систему отопления от взвесей, осадка и частичек ржавчины. После первичной промывки лучше прочистить систему еще раз. Если какой-либо из фильтров засорился – перекрываем подающий вентиль, установленный на входе, и чистим мембрану фильтра от грязи.

Таким образом, мы с вами сделали все процедуры, предшествующие первому запуску газового котла. Теперь можно провести и первое включение.

Прочитав нашу статью, вы узнали, как включить газовый котел, прочистить систему и проверить надежность соединений труб и радиаторов. Теперь ваш отопительный прибор будет радовать вас теплом и комфортными условиями. Если придерживаться всех рекомендаций и инструкций к котлу, правильно провести первый запуск, то котел не подведет вас ни в суровые морозы, ни в сырое межсезонье.

  • Выбираем твердотопливный котел длительного горения: рейтинг 10 лучших котлов
  • 11 лучших водонагревателей для дома по отзывам пользователей
  • 13 лучших газовых отопительных котлов по мнению покупателей
  • 17 лучших электрокотлов по мнению покупателей
  • 19 лучших бойлеров косвенного нагрева по отзывам покупателей

Промывка и опрессовка

Обе операции проводят редко. Хотя по нормативам опрессовку надо выполнять один раз в год. Соответственно произойдет и промывка. Назначение операции – поднять давление внутри сети, чтобы определить участки, которые могут подвергнуться разгерметизации.

Для этого используют специальный опрессовочный насос, с помощью которого в систему отопления закачивают водопроводную воду. Ее давление должно быть на 25 % выше нормативного (здесь имеется в виду давление теплоносителя). В таком состоянии отопление находится 10-20 минут. Если никаких изменений нет, опрессовку считают проведенной, а сеть находится в технически исправном состоянии. Это касается и газового котла.

Промывка – процесс несложный. Для него используют специальный аппарат – бустер. По сути, это емкость с компрессором. В нее заливают химический жидкий раствор, в который добавлены абразивные частицы. Смесь под давлением прогоняют по инженерной сети, очищая:

  • трубы;
  • радиаторы;
  • полости запорной арматуры;
  • теплообменник газового котла;
  • расширительный бачок, прочие узлы и детали.

Бустер для промывки отопительной системы

Утепление дома

Существенное значение в экономии газа имеет степень утепления дома или квартиры. Если здание не утеплено, а двери и окна продуваются, значительная часть тепла будет уходить на улицу. Значение имеет также материал стен дома. Например, дерево и блоки пропускают тепло быстрее, чем двойная кирпичная кладка.

Хорошее утепление потолка, пола и стен позволит сэкономить много топлива. Желательно заменить старые рамы на энергоэффективные стеклопакеты, а деревянные двери на более герметичный современный аналог. Качественно утепленное здание позволит сэкономить до 30% газа.

Следует уделить особое внимание утеплению чердака и подвала, так как через них тоже уходит немало тепла. Обратите внимание! Для увеличения энергоэффективности дома можно установить отражающие экраны из алюминиевой фольги между батареей и стеной, они позволят вернуть часть тепла в помещение

Обратите внимание! Для увеличения энергоэффективности дома можно установить отражающие экраны из алюминиевой фольги между батареей и стеной, они позволят вернуть часть тепла в помещение

Изготовление самодельного индукционного котла отопления

С точки зрения сложности изготовления, данный отопительный котел более простой, но нуждается в особом устройстве —  инверторе с выходным сигналом, имеющем частоту 20-50 кГц. Для домашних мастеров это не стало преградой, в качестве такого устройства они стали успешно применять сварочный инвертор или даже простую недорогую бытовую индукционную плиту.

Схема

Теплотехническая схема работы такого агрегата не является сложной: источник тока инвертор, сосуд для нагрева воды с патрубками на вход и выход циркуляционного теплоносителя и трубной системы с приборами отопления.

Схема индукционного котла. Фото: oboiman.ru

Для защиты от перегрева устанавливается термодатчики и терморегуляторы, которые передают электрический сигнал на отключающий автомат по току.

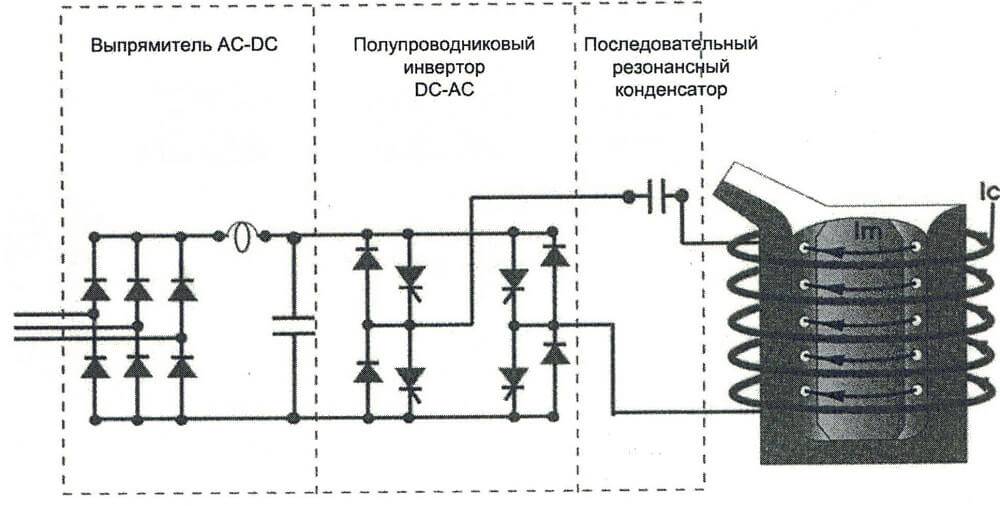

Электрическая схема функционирования индукционного устройства более сложная, самостоятельно ее можно выполнять, только если исполнитель обладает соответствующими инженерными знаниями. В противном случае электросхему лучше взять из интернета.

Материалы для работы

Для создания индукционного агрегата своими силами понадобится:

  1. Полипропиленовая труба Ф 50 мм из полипропилена.
  2. По 2 муфты и переходников с Ф 50 мм на диаметр, который соответствует трубам отопления.
  3. Паяльник для сварки пластиковых труб.
  4. Мелкоячеистая сетка из стекловолокна или металла.
  5. Проволока нержавеющая Ф 7 мм.
  6. Сварочный инвертор с током не мене 15 А, имеющего плавную регулировку нагрузки.
  7. Медный провод (эмаль), 2 мм2 из расчета 1 мм2 мм на 8 А.
  8. Провод изолированный с клеммной колодкой для включения обмотки к инверторному устройству.
  9. Тройник для включения аварийного сброса и 2 шаровидных вентиля.
  10. Полоски текстолита для закрепления обмоточной проволоки.
  11. Эпоксидный клей для изолирования обмотки.
  12. Корпус устройства, можно выполнить самому из токонепроводящего материала.

Процесс изготовления

Пошаговая инструкция индукционного котла своими руками:

  1. На пластиковую трубку 50 мм эпоксидкой закрепил 4 текстолитовые полоски 10 мм, отойдя от края конструкции на 100 мм и намотал на них тороидальную обмотку для уменьшения ЭМ поля.
  2. Крайние витки закрепил в пазы трубы.
  3. Намотал 80 витков проволоки с интервалом 0,5 мм.
  4. Внутрь трубки вставил нержавеющую сетку и утрамбовал пространство кусочками нержавеющей проволоки, которые будут греться вихревым током.
  5. Закрыл нагреватели с другой стороны  такой же сеткой.
  6. Установил на концах трубы переходники и арматуру, для того чтобы связать котел систему отопления, а на выходе из котла установил предохранительно-сбросной клапан.
  7. Обработал обмотку эпоксидным клеем для электроизоляции.
  8. Прикрепил выводы зажимными клеммами.
  9. Второй конец провода через клеммы подключил к инвертору.
  10. Установил котел в шкаф, зафиксировав его на кронштейнах из токонепроводящего материала.

Перед тем как приступить к изготовлению самодельных котлов отопления для частного дома, нужно помнить, что они являются объектами повышенной опасности, поэтому при производстве  потребуется тщательно выполнить все нормы безопасности и технологические нормативы.

Выбор котла

Мощность

То, что мощность котла должна быть достаточной, очевидно. Но она не должна быть избыточной, особенно, если теплообменник чугунный. От капель конденсата из газохода раскаленный чугун растрескивается. Есть и другой опасный эффект: температура точки росы отходящих газов примерно 56 градусов цельсия. Если температура воды в обратке отопления окажется ниже, в камере сгорания может образовываться кислотный конденсат. Какое это имеет отношение к избытку мощности? Слишком мощный котел быстро прогреет систему и уйдет в дежурный режим до ее остывания. Тепловая инерция мощного теплообменника велика, и, пока он опять прогреется, может выпасть кислотная роса.

При правильно подобранной мощности котла температура в камере сгорания будет 80-90 градусов. Допустимая разбежка по мощности достаточно велика, но, если в средних размеров частном доме поставить котел на 60 кВт, то кислотный дождь изнутри быстро выведет его из строя.

Требуемая мощность котла для конкретного помещения определяется теплотехническим расчетом. Жильцам многоэтажек проще: данные есть в ДЭЗе, бюро техинвентаризации или у владельца. В любом случае можно воспользоваться ориентировочными данными, высчитав для себя промежуточное значение. Значения максимальной мощности даны для случаев минимальной наружной температуры в –25/-40 градусов:

  1. Однокомнатная квартира на средних этажах – 8/14 кВт.
  2. Угловая квартира 60 кв.м. общей площади на верхнем этаже блочной хрущевки – 20/28 кВт.
  3. Частный дом 100 кв.м общих – 24/38 кВт.

Бойлер

Назначение бойлера – накопление горячей воды для бытовых нужд. Если посмотреть инструкцию на котел, то мощность там будет указана через дробь, к примеру – 10/22 кВт. Первая цифра – отопительная мощность для средних условий; она на 80% определяет расход газа. Вторая мощность, максимальная – для быстрого нагрева бытовой воды.

Если бойлер опорожняется, котел на время перестает греть отопление (оно не успеет остыть) и на максимуме греет бытовую воду. Расход газа при этом, разумеется, максимальный. Если же воду из бойлера брать понемногу, то и подогреваться он будет на рабочем режиме, без форс-мажора. Исходя из этого, о возможностях бойлера можно судить по его емкости:

  • 2-10 л – вымыть руки и помыть посуду.
  • 30-50 л – принять на скорую руку душ.
  • 100 л – основательно помыться под душем.
  • 150 л и более – можно принимать ванну и подключить к ГВС стиральную машину.

Схема подключения к отопительной сети

Для нормальной эксплуатации потребуется установка циркуляционного насоса, расширительного бака, специального фильтра и блока автоматики. Чаще всего используются 3 типовых схемы включения электрокотла в отопительный контур.

Стандартная или последовательная

Самая распространённая принципиальная схема, в которой теплоноситель подаётся сверху вниз при помощи насоса. Позволяет подключать большое количество радиаторов отопления.

Принципиальная схема подключения котла является самой распространённой

Параллельная схема

Хорошо подойдёт небольшим помещениям с 1–2 секциями батарей. Циркуляция жидкости в таком контуре возможна самотёком за счёт конвекции. Также может быть подключён второй котёл или центральное отопление.

1 – котёл, 2 – радиаторы системы отопления, 3 – расширительный бак; 4 – кран заполнения/подпитки системы из водопровода

Подключение тёплого пола

В домах с центральным или газовым отоплением электродные котлы малой мощности используют для обогрева пола. Такой пол дольше сохраняет тепло и делает микроклимат в помещении мягче, чем при использовании инфракрасных обогревателей.

Подключить тёплый пол к котлу можно самостоятельно

Нагрев воды в системе горячего водоснабжения предполагает применение специальных 2-х контурных котлов, которые могут быть также подключены к общей отопительной системе.

Перед началом работ на чертеже необходимо указать количество контуров, места расположения радиаторов отопления и общее количество труб, места установки насосов и фильтров. Предусмотреть краны для слива воды и заправки жидкости в контур.

Готовимся к созданию котла: полезные мелочи

Создание газового котла — процесс небыстрый и очень ответственный. Если вы не владеете хотя бы начальными навыками работы со сварочным оборудованием, то приступать к процессу нецелесообразно. Части агрегата соединяют между собой путём сварки. Если сварочного аппарата у вас нет или взаимодействовать с ним вы не умеете, то газовый котёл лучше купить в специализированном магазине. Но если вы поставили перед собой цель создать собственный газовый отопитель, то вам нужно знать:

  • без разрешения газовой службы подключать самодельный котёл к магистрали, подающей природный газ в ваше жилище, запрещено;
  • чтобы получить разрешение, придётся вызвать специалистов-аналитиков на дом или отвезти котёл в службу лично;
  • если установить котёл без разрешения, то это может привести к утечке газа, возгоранию или взрыву;
  • при выполнении сварочных работ не забывайте о собственной безопасности: на руки наденьте защитные перчатки, на глаза — специальную маску, на тело — рабочую одежду;
  • элементы для котла покупайте в специализированном магазине, а не с рук. Все агрегаты должны иметь сертификаты и паспорта;
  • делайте всё строго по чертежам;
  • до начала работы подготовьте необходимое оборудование, материалы, инструменты.

Что дальше?

Сразу нужно сказать, что для газового котла существует ряд требований. Так, например, необходимо иметь специальный отвод отработанных газов, на котором будет сверху дефлектор. Кроме того, все должно быть идеально подключено. Другими словами, запрещено на законодательном уровне пользоваться системами отопления, работающими на этом виде горючего, без необходимых проверок и получения соответствующей документации. Поэтому перед тем как устанавливать газовый котел, созданный своими руками, нужно обязательно вызвать специалиста, занимающегося вышеуказанным.

Дело в том, что такое оборудование относится к устройствам, имеющим повышенную опасность. И на созданный своими руками котел обязательно нужно получить разрешение для монтажа в службе, занимающейся газом. А ей в свою очередь нужно предоставить сертификат на изделие, притом оригинал, не копию или фото.

Нужно понимать, что получить такую бумагу непросто, и  чаще всего это обходится в крупную сумму денег. Кроме того, минимальное отклонение от всех прописанных норм ведет к полному запрету использовать самодельные установки. Это – веский довод в пользу того, что изготовление газового котла своими руками может производиться только человеком, имеющим большой опыт в монтаже и обслуживании подобных агрегатов. При этом имеется в виду комплектация и сборка системы из отдельных узлов, каждый из которых изготовлен с соблюдением ГОСТ, и применение деталей, изготовленных вручную, сведено к минимуму и допустимо лишь на неответственных участках.

Когда все моменты с соответствующими службами урегулированы, котёл можно устанавливать. К сожалению, встречаются редкие случаи, когда хозяевам жилья удаётся это сделать без согласования с органами технического надзора, что является грубым нарушением законодательства и чревато непредсказуемыми последствиями.

Общие принципы и возможности реализации идеи

Любой котел, неважно будь то самодельный водяной котел отопления, либо самодельный котел отопления в печь, предусматривает наличие следующей конструкции: есть топливо, которое при сгорании отдает свое тепло теплообменнику, который затем нагревает теплоноситель (как правило, это обычная вода). Эффективность работы такой простой конструкции зависит от двух главных факторов:

Эффективность работы такой простой конструкции зависит от двух главных факторов:

Эффективность работы такой простой конструкции зависит от двух главных факторов:

  • Строение теплообменника. При увеличенной контактной площади теплообменника и топливного бака тепло передается быстрее, а теплоноситель используется более эффективно
  • Качество сгорания топлива. Качественная конструкция самодельного котла для водяного отопления предусматривает хороший приток кислорода в бак со сгорающим топливом. Если же происходит улетучивание разогретых газов или паров топлива, то конструкцию необходимо дорабатывать

Для того, чтобы собрать котел, необходимо учесть два важных нюанса:

  • Доступность исходных материалов. Конечно, для самодельных котлов отопления на дровах лучше использовать жаропрочные виды стали, но на практике используются обычные стальные листы — достать их куда проще, да и стоят они на порядок дешевле
  • Способы обработки материалов. Собрать литую конструкцию для самодельного дровяного котла отопления из огнеупорных материалов в домашних условиях просто не получится ввиду отсутствия технической базы. А приобрести такую базу дороже, чем создать несколько отопительных котлов
