Желонка своими руками (чертежи и фотографии)

Что это такое?

Несложным и эффективным инструментом является желонка от донных загрязнений. Она также поможет сделать качественную пробивку источника воды без привлечения специалистов. Возможность разнопланового применения устройства делает его универсальным и необходимым в арсенале хозяина приусадебного участка.

Она состоит из отрезка стальной трубы с толстой стенкой. В нижней части обязательно находится клапан, который помогает удерживать загрязнения внутри изделия. С этой же стороны край устройства может иметь зубчатую или заостренную (после снятия внутренней фаски) поверхность. Приваренные зубчатые наконечники представляют собой каленые элементы.

Верх приспособления закрывает металлическая сетка. Она удерживает в корпусе крупные обломки мусора и предотвращает вылет шарика, если конструкция собрана с шаровым клапаном. Проушины, приваренные к верхнему срезу трубы, предназначены под крепление стального троса.

Важно! Приваренная к трубе петля и крепление троса должны позволять устройству всегда быть в строго вертикальном положении. Любые перекосы – причина повреждений стенок шахты и заклинивания приспособления при ручной чистке

Технология изготовления

Схема изготовления зависит от разновидности оборудования.

Изготовление желонки с шаровым клапаном

Бурение скважины желонкой с шаровым клапаном более простое и удобное. Для изготовления такого оборудования потребуются:

стальная труба;

Диаметр трубы для изготовления корпуса желонки должен быть на 2 – 3 см меньше диаметра обсадной трубы скважины. Оптимальная длина трубы составляет 80 – 100 см.

  • воронка;
  • листовой металл;
  • стальной шар, подходящий по диаметру;
  • металлический трос или прочный канат для подъема оборудования.

Из инструментов потребуются:

  • болгарка;
  • сверлильный станок (возможно использование дрели);
  • сварочный аппарат с набором электродов.

Процесс изготовления оборудования следующий:

  1. на первой стадии разрабатывается чертеж конструкции, что позволяет избежать большого количества ошибок при дальнейшем изготовлении;
  2. из листового металла сооружается посадочное место для шара, которое одновременно является переходником для трубы. Для этого:
  • в центре листа проделывается отверстие, размерами чуть более диаметра шара;
  • из листа изготавливается воронка, широкая часть которой равна диаметру трубы, предназначенной для изготовления корпуса желонки;
  • стыковочный шов проваривается;
  • корпус изделия зачищается от заусенцев и остатков сварки;

Посадочное место для шара

  1. в основании трубы, предназначенной для корпуса желонки, изготавливаются зазубрины;

Достаточно изготовить зубья высотой 3 – 4 см.

Изготовление зубьев для бурения

  1. на высоте в 3 – 4 диаметра шара устанавливается ограничитель хода. Самый простой и быстрый способ изготовления ограничителя заключается в просверливании на трубе отверстия и установки обыкновенного болта;
  2. воронка стыкуется с трубой методом сварки;
  3. в боковой части корпуса проделывается отверстие, предназначенное для облегчения выемки грунта (ила);
  4. изготавливается крепление для троса. Возможны два варианта крепления:
  • приваривание проушин;
  • просверливание отверстий;

Изготовление крепежных элементов для троса

  1. по бокам привариваются несколько крюков, которые потребуются для извлечения оборудования из обсадной трубы в случае обрыва троса.

Более подробно процесс изготовления желонки с шаровым клапаном представлен на видео.

Изготовление желонки с плоским клапаном

Процесс изготовления желонки с плоским клапаном отличается исключительно технологией производства запорного элемента. Клапан можно изготовить:

  • из листового железа;
  • из пластика;

Виды клапанов

Клапан из пластика менее прочный и долговечный и не может использоваться при необходимости бурения/углубления скважины. Устройство допустимо только для проведения работ по очистке.

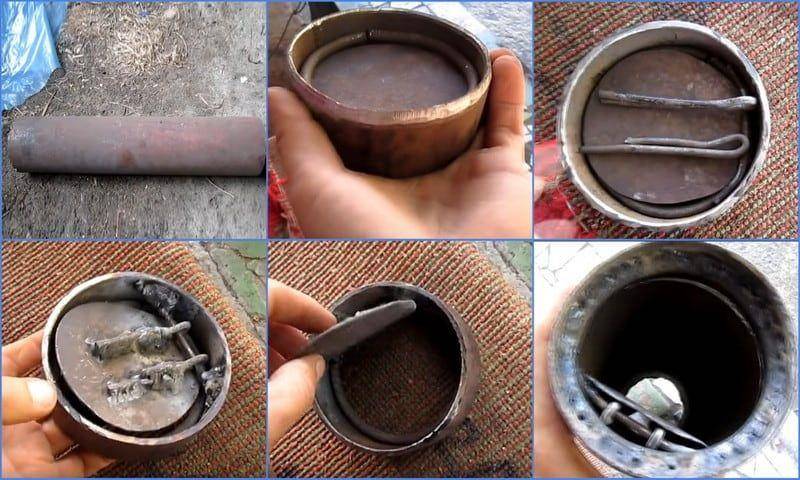

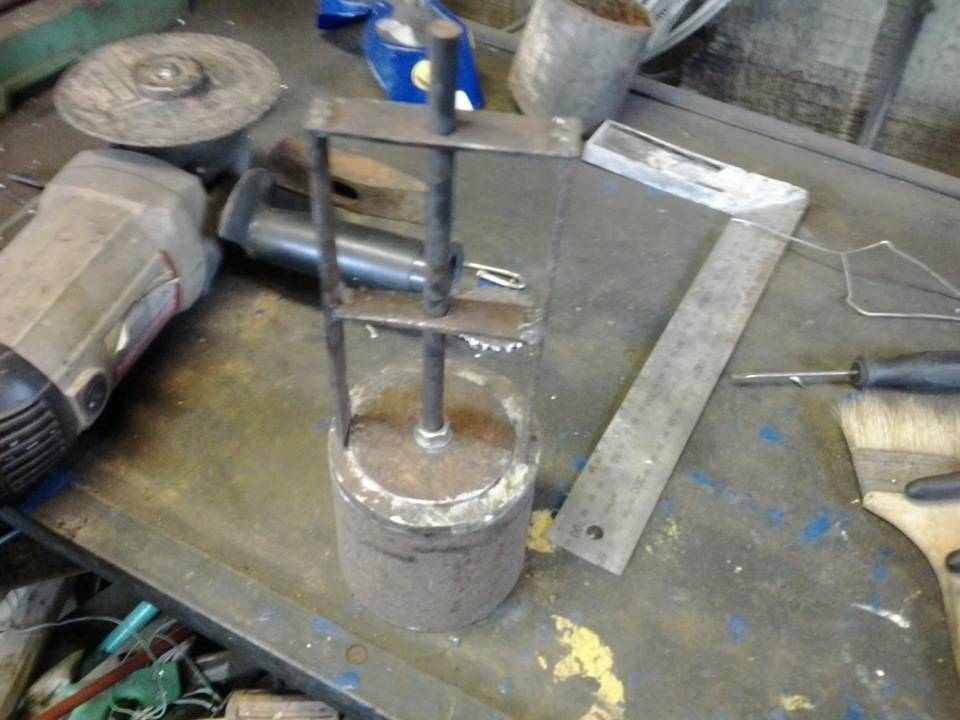

Изготовление металлического клапана в виде отдельной вставки производится по следующей схеме:

  1. в кусок трубы высотой 10 – 15 см и диаметром, соответствующим диаметру трубы, предназначенной для корпуса желонки, вставляется отрезанный по соответствующим размерам лист металла;
  2. производится фиксация металла пружинными петлями с помощью сварки.

Схема изготовления желонки с плоским металлическим клапаном

Пластиковый клапан изготавливается в следующей последовательности:

  1. в нижней части трубы просверливается сквозное отверстие, в которое вставляется болт;
  2. из пластика вырезается овал, меньшая сторона которого равна диаметру трубы желонки, а большая больше диаметра трубы на 2 см;
  3. производится фиксация пластиковой пластины к болту, например, при помощи прочной проволоки.

Самостоятельное изготовление желонки позволяет не только сделать прочный инструмент, но и значительно сократить денежные расходы. Средняя стоимость комплектующих для оборудования варьируется в пределах 1 000 – 3 000 рублей, а стоимость готового инструмента начинается от 18 000 рублей.

Как сделать?

Желонку для прокачки скважин можно сделать самостоятельно. Для выполнения таких работ следует ознакомиться с чертежами изделия. Чтобы изготовить желонку, понадобятся следующие материалы:

  • металлическая труба, которая будет выступать в роли корпуса;
  • клапан;
  • аппарат для сварки;
  • трос из металла и прочная проволока.

При выборе трубы следует исходить из ее диаметра, в качестве ориентира будет выступать размер обсадной трубы скважины. Для продуктивного функционирования желонки расстояние между стенками источника и основанием приспособления для очистки должно составлять около 2-3 сантиметров. То есть от внутреннего диаметра трубы необходимо вычесть данное значение, чтобы получить необходимый диаметр трубы для изготовления элемента.

Расстояние между стенкой шахты и приспособлением для очистки может быть разным, но от его размеров напрямую зависит эффективность работы желонки. Слишком большой зазор отрицательно скажется на ходе процесса по очистке скважины. А маленькое расстояние, в свою очередь, может привести к повреждению стенок скважины при погружении или выходе желонки из ствола источника. В некоторых случаях трубу вообще может заклинить, вынуть ее будет очень непросто. Поскольку есть риск повредить и само изделие, и ствол скважины.

Наиболее приемлемой длиной трубы принято считать значение 80 сантиметров, однако данная величина может колебаться в пределах 60-150 сантиметров. Следует подобрать оптимальный размер желонки исходя из размеров скважины, поскольку слишком короткое приспособление будет касаться стенок в процессе работы, а длинный элемент может оказаться очень тяжелым. Такое изделие будет трудно погружать, а в особенности, поднимать, когда желонка наполнится илом или другим отвалом. Длинные изделия будут более эффективны при бурении.

Совокупность вышеперечисленных параметров напрямую повлияет на ход мероприятий по очистке. Поэтому вес и размер изделий должны удовлетворять следующим требованиям к желонкам:

  • обеспечивать взрывную пробивающую инерцию, которая позволяет оперативно удалять загрязнения из скважины;
  • масса самого элемента вместе с собранными со дна образованиями должна позволять вынуть желонку из источника самостоятельно либо же при использовании лебедки.

Для того чтобы изготовить прочную и функциональную желонку, понадобится соединить с трубой еще несколько составляющих изделия. При отсутствии сварочного аппарата желонку можно сделать из трубы длиной 0,6 м, с диаметром 70 мм. Вверху стоит приделать ручку из проволоки.

Для крепления в основании трубы делают отверстия, а в них продевают проволоку. В нижней части располагают клапан. Лепестковый элемент можно изготовить из пластиковой бутылки, для этого из стенки тары вырезают эллипс необходимого размера.

Закрепляют клапан при помощи 6 мм болта, однако следует учесть, что его длина не должна быть более чем наружный диаметр трубы. Под болт просверливают два отверстия в трубе. Клапан с болтом фиксируют при помощи проволоки, ее толщина должна быть около 3 мм. Из нее образуют два кольца. Клапан сгибается и просовывается внутрь желонки. Затем продевают болт, а также проволочные кольца. Закручивается болт гайкой.

На заключительном этапе изготовления элемента необходимо заточить нижний край. Лучше, чтобы гидровакуумная желонка была заточена в одностороннем порядке с внутренней стороны. Чтобы край не стирался, его лучше подвергнуть термозакаливанию.

Крепление для металлического троса к верху трубы также необходимо приварить. Вертикальное расположение петли позволит сохранять в том же положении и желонку. Отсутствие перекосов в конструкции исключит заклинивание установки и возможность повреждения стенок шахты скважины.

При использовании шарового клапана, вверху трубы приваривается сетка, которая защитит от случайного вылета шарика при погружении элемента в источник. После крепления троса к трубе можно приступать к работам.

Для облегчения спуска и поднятия желонки над скважиной лучше установить раму с блоком. Трос заводят за блок и проводят манипуляции с приспособлением. Это существенно облегчает очистку и работы с желонкой при отсутствии автоматической системы управления устройством.

Необходимые приобретения

Для изготовления желонки понадобятся следующие инструменты и материалы:

  • сварочный аппарат;
  • болгарка или ножовка для работ по металлу;
  • металлическая труба длиной примерно 80 см, диаметром 59 см;
  • трос металлический;
  • шайба;
  • решетка металлическая;
  • резиновый или металлический шар диаметром 40 мм.

Для изготовления может потребоваться клеящий состав.

Составление чертежа

Составляемый самостоятельно чертеж должен учитывать:

  • наличие прорезей для слива в верхней части;
  • обустройство шайбой нижней части;
  • расположение шарика с установкой ограничителя в виде металлического штыря, который фиксируется на высоте трех его радиусов;
  • заточку нижней части заготовки для облегчения прохождения грунта.

На верхнем конце следует предусмотреть петлю для закрепления троса. С целью утяжеления конструкции допускается применять как металлический груз, так и бетонную «пробку» на верхней части.

Этапы изготовления

При самостоятельном изготовлении желонки следует придерживаться следующей последовательности действий:

  1. Приварить толстую шайбу в качестве дна на нижней части трубы. Допускается использовать шайбу с плоской и ровной нижней частью или поверхностью в форме обратной воронки.
  2. Верхняя часть шайбы должна иметь форму воронки с «седлом», подогнанным по диаметру сферы.
  3. Приварить на верхнюю часть трубы металлическую или из максимально толстой проволоки решетку, которая будет защищать шар от вылета из конструкции.
  4. Приварить поверх решетки на верхнюю часть трубы дугу-проушину, к которой будет закрепляться рабочий трос.

Вас также может заинтересовать статья, в которой мы рассказываем о технологии самостоятельного бурения абиссинского колодца.

Как работает

Желонка используется при бурении рыхлых, осадочных и сыпучих прод (галечник, песок, гравий и т.п.). Также ее применяют при очистке скважин от ила или песчаных пробок, для увеличения дебета. В любом случае принцип один: снаряд сбрасывается в скважину. Под воздействием силы удара клапан открывается, внутрь попадает какое-то количество грунта. Обычно его немного. Потому ее приподнимают немного вверх, и снова сбрасывают. Так повторяют до тех пор, пока вся внутренность трубы не заполнится.

Полную желонку достают, переворачивают вверх дном и высыпают грунт. Вот тут и пригодится отверстие в боку: через него чистить легче и можно дотянуться рукой до клапана.

Как пользоваться готовым устройством

После того, как вы сами сделали желонку под формат вашей скважины, пришло время опробовать полезный прибор на практике.

  1. Подберите прочный трос, шнур или цепочку. Длина его должна быть с запасом.
  2. Проденьте шнур в подготовленную петлю вверху трубы желонки.
  3. Инструкция советует опустить устройство в скважину до упора. Затем поднимите его примерно на 50–70 см и резко отпустите.
  4. Падая вниз с определенной скоростью, шар внутри трубы подскочит вверх, открыв доступ воде, перемешанной с илом и мусором.
  5. Не вытаскивайте трубу после первого же броска полностью. Разово она зачерпнула недостаточно песка, поэтому, приподнимайте и отпускайте веревку несколько раз.
  6. После того, как вы почувствуете, что желонка заполнилась, вытяните ее и вылейте содержимое.

Ворот облегчит вам работу.

  1. Если вам физически тяжело проделывать такую работу, смонтируйте в будущем ворот, похожий на колодезный аналог. Он намного облегчит процесс работы.

Как правильно пробить скважину желонкой своими руками?

Главная цель работы – заглубить трубы (а их лучше использовать отрезками по 1-2 метра). Поэтому при бурении, можно каждый раз не вынимать содержимое желонки на поверхность (особенно на мягких, песчаных почвах). Это будет слишком долго и трудно. Прибор просто рыхлит грунт, пропускает его через себя, а трубы медленно опускаются всё ниже и ниже.

В конце работы ил можно откачать ручным поршневым или дренажным насосом.

  • С ручного, или бензинового бура начинается процесс самостоятельно изготовления скважины. Делается вертикальное отверстие, насколько хватает длины бура. Если первый водоносный слой близко – то до него (ниже не имеет смысла – плывун быстро замоет все усилия).
  • В получившуюся штольню ставится первый отрезок трубы с фильтром на конце.
  • Теперь опускается желонка и начинается бурение, как описано выше. По мере того, как один отрезок будет погружаться в почву, его наращивают следующим.

Бурить скважину довольно долго, поэтому имеет смысл уделить время механизации труда. Устанавливается тренога, а канат перекидывается через блок – вытаскивать приспособление так гораздо проще!

Как изготовить саморегулирующий греющий кабель для водопровода, смотрите тут.

Самый простой способ обеспечить себя водой на загородном участке — выкопать колодец. Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/kolodets/kopka-svoimi-rukami.html вы найдете подробную информацию о копке колодца своими руками: от выбора места до оформления наземной части.

Желонка своими руками чертежи и фотографии: скважины сделать, чистка видео, изготовить под бурение устройство – Сайт о

23.12.2019

Очистка скважинного ствола от песка желонкой

Если в вашем распоряжении имеется хотя бы небольшой земельный участок, и при условии не слишком удалённых от поверхности подземных запасов живительной влаги, вы вполне можете решить самостоятельно вопрос снабжения дома качественной, и заметьте, бесплатной водой. А такой инструмент как желонка, может помочь вам не только пробить скважину, но и впоследствии  осуществлять её периодическую очистку.

Что представляет собой этот инструмент, какие существуют его конструкции, и в чём их функционал? Как вообще может выглядеть желонка, своими руками изготовленная? Опираясь на чертежи и фотографии, мы представим подробную информацию — и очень надеемся, что она будет для вас полезной.

Общий принцип работы желонки

Даже если само бурение будет производиться без участия желонки, то в процессе очистки заилившейся скважины без неё не обойтись – особенно когда к водозабору нет доступа для тяжёлой техники. Но такие приспособления не продаются в хозтоварах, а состоят на вооружении занимающихся бурением организаций, и частнику ничего не остаётся, как изготовить нужный вариант своими руками.

Так выглядит желонка, предназначенная для бурения

Конструкционно желонки бывают разными, но в любом случае понадобится пользоваться электрическим и сварочным инструментом, иметь определённые навыки токарно-слесарных работ. Если вы к этому готовы и есть соответствующие возможности, почему бы не сделать такое приспособление самостоятельно.

Как минимум, вам придётся резать толстостенную стальную трубу

Но для начала нужно точно понимать принцип его работы, а так же определиться с конфигурацией и структурой изделия.

Особенности конструкций

В основе любой желонки всегда стальная труба. На её конце обязательно должен быть клапан, который не даёт попавшему в неё содержимому вывалиться обратно. Именно его конструкция и является чаще всего отличительной особенностью инструмента.  Клапан может представлять собой:

  1. Шарик, перекрывающий зауженный вход в трубу.

Вариант с шаровым клапаном

  1. Откидную или складную пластинчатую заслонку.

Вариант со складным плоским клапаном

Примечание: Пластина может быть цельной либо состоять из двух лепестков, соединённых между собой пружинным механизмом, за счёт которого и перекрывается внутренний диаметр трубы.

  • И в том, и в другом случае принцип действия самой желонки одинаков. Опускаясь на дно при определённой скорости, усиленной собственным весом, ил или насыщенный водой песок снаружи оказывает на клапан давление. В результате заслонка открывает проход, пропуская внутрь всё, что может войти в трубу.
  • При обратном движении, когда её начинают поднимать на поверхность, песок, находящийся уже внутри, прижимает клапан к выходному отверстию, тем самым его запечатывая. Вода при этом может и вытекать из щелей, а твёрдое содержимое в любом случае остаётся в полости.
  • На поверхности желонку освобождают, после чего повторяют операцию. Если требуется не просто очистить дно, а, к примеру, углубить скважину, желонка должна иметь по нижней грани острые зубцы или винтовой механизм, превращающий её в бур.
  • Как вариант, грунт со дна скважины может попадать внутрь не через отверстие в торце, а через разрез на боковой поверхности. Такое приспособление имеет открытый или закрытый, но обязательно острый конец, разрыхляющий породу или осадок, и называется бур-ложкой.
  • В общем, приспособлению можно придать ту форму, которая нужна для выполнения конкретной функции. Проще всего сделать самостоятельно вариант с зубцами, нарезав их на конце трубы с помощью болгарки. При этом на втором конце либо нарезается резьба, либо внутрь устанавливается втулка, чтобы была возможность нарастить желонку при большой глубине проходки.
  • На корпусе трубы предусматривают сквозные отверстия, позволяющие вставить металлический прут или обрезок трубы, чтобы использовать его в качестве рычага для проворачивания желонки.

Примечание: Однако следует заметить, что бурить таким способом достаточно трудоёмко, и годится он только для неглубокой проходки.

Принцип изготовления

Другое дело – приспособление для очистки скважин с пластинчатой заслонкой, схемы устройства которой мы здесь представили:

Схема желонки с плоским клапаномЧертёж башмака для желонки с плоским клапаном

https://youtube.com/watch?v=yclwrzFybzY

Желонка с плоским и шариковым клапаном

Основную сложность в такой желонке составляет её клапанная часть, и вот в какой последовательности она изготавливается:

Особенности использования на грунтах разных типов

При бурении желонкой песчаных почв необходимо применение обсадных труб — без них скважина будет заваливаться. При бурении в таких грунтах нужно следить, чтобы снаряд не заглублялся в песок без обсадной трубы более чем на половину длины. Это может привести к обвалу, желонку засыплет, вытащить ее вы не сможете.

Чтобы проходить песок было легче, в скважину наливают воду, она предупреждает обвалы и облегчает работу. Если при работе песок трамбуется, а не захватывается, используют долото.

С песками-плывунами работают только постоянно заглубляя обсадные трубы. Причем только в том случае, если водоносный слой находится ниже слоя плывуна, иначе скважина может оказаться нерабочей.

Для прохода плывуна желонку используют длинной не менее 2 метров. В ней должен стоять плоский, хорошо пригнанный клапан с кожаной уплотняющей прокладкой. Работать нужно как минимум, вдвоем: при вытаскивании желонки из плывуна обсадную трубу нужно проворачивать, опуская вниз. Чем быстрее в этот момент будет опускаться обсадная труба, тем быстрее будет пройден этот слой. Сначала обсада опускаются легко, потом все сложнее. Иногда наступает момент, когда они совсем перестают двигаться. При этом почти вся труба заполнена песком. В таком случае трубы опускают под давлением. Для этого на трубу устанавливают площадку, на которую укладывают груз (мешки с песком). И все это вместе проворачивается. Обычно такой способ довольно эффективный.

https://youtube.com/watch?v=0N_KOvdK2xU

При прохождении галечных и гравийных пластов совместно с желонкой используется долото. Сначала в ствол опускают долото, измельчая породу, затем желонкой ее достают. Желонка на таких грунтах поднимается всего на 5-10 см, удары мелкие и частые.

Для более быстрого прохода на обсадной трубе делается площадка, на не встает работник. Он располагается над скважиной, понемногу приподнимая и опуская желонку. По мере того как грунт набирается, обсадная труба под весом работника, опускается.

В вязких глинистых грунтах работать можно без обсадных труб. Если глина слишком плотная, сначала тоже используют долото, разрыхляя грунт примерно на 50-70 см. Потом желонкой его вынимают. Используется тоже плоский клапан с уплотнением из резины или кожи.

Если глина сухая и плотная, каждый раз вытащив желонку, в скважину наливают несколько ведер воды. После того как появится вода из водоносного соя, доливать ее сверху не нужно.

Если породы очень мягкие, иногда клапан снимают. И бурят только самой трубой, поднимая ее на 2-3 метра над дном и сбрасывая.

Изготовление устройства

По диаметру скважины бывают разными. Сегодня мы разберемся, как изготавливается желонка для чистки скважины наиболее часто встречающегося размера. Когда вы будете мастерить механизм, учитывайте, что по толщине он должен быть на 1,5–2 см меньше, чем сама скважина. Это необходимо для беспрепятственного проникновения прибора внутрь.

Конструкция с шариковым клапаном

  1. Отрежьте кусок металлической трубы, с внутренним диаметром 0,59 см, длиной 80 см.
  2. Придется купить или заказать 4-х сантиметровый шар из металла.
  3. Толстую шайбу с воронкообразным верхом приварите к низу трубы. Отверстие подгоните под шар, для хорошего его вхождения.

  1. Если снизу шайба имеет ровную плоскость, это вполне допустимо. Приемлема даже форма обратной воронки.
  2. Чтобы шар не вылетал из трубы, в ее верхней части следует приварить железную решетку.
  3. На этот же конец приварите дугу из толстой проволоки. Через него в дальнейшем проденется трос или цепь нужной длины.

Как сделать шар для желонки

Не каждый сможет достать шарик нужного диаметра.

Есть очень простой выход – сделать его своими руками из подручных материалов.

  1. Найдите детский мячик нужного размера, желательно из толстой резины.
  2. Разрежьте его на две одинаковые половинки.
  3. В каждую из половин вложите кусочки свинца, дробь, шарики от подшипников или гайки. Главное, чтобы содержимое было максимально тяжелым по весу.
  4. Заполните оставшиеся пустоты эпоксидным клеем и дайте ему застыть.
  5. Отшлифуйте до достижения ровных плоскостей обе части шара, затем склейте их той же эпоксидной смолой.
  6. Шарик готов, цена минимальна, а срок его службы и прочность вас порадуют.

Желонка с плоским клапаном

При невозможности или нежелании изготовить шариковый клапан, вполне допустимо сделать плоский запорный механизм в приспособлении.

Такое устройство желонки для скважин еще проще, умельцы ухитряются делать его даже из пластиковых бутылок.

  1. Клапан имеет эллипсовидную форму, причем, его меньший диаметр соответствует внутреннему диаметру в трубе, а больший – на 2 см шире.
  2. Внизу трубы, не доходя 1 см до среза, просверлите два отверстия для болта. Его рекомендуется брать 6–8 миллиметровой толщины, а длиной, превышающей толщину самой трубы. Он облегчит сборку конструкции.
  3. Клапан прикрутите к болту сверху, медной или алюминиевой проволокой в двух точках. Для этого в нем проделывают четыре отверстия.

  1. Крепление клапана должно быть свободным, тогда болт легко извлечется из проволочных колец.
  2. При сборке вставьте, немного сгибая, клапан в трубу, затем, пропуская сквозь кольца из проволоки, вгоните болт и закрутите гайку.
