Как сделать освещение в гараже своими руками – тонкости процесса и советы мастеров

Монтаж системы освещения

Работу по монтажу осветительной системы можно условно разбить на этапы:

  1. Составить чертеж-схему всей системы.
  2. Приобрести нужные расходные материалы и вооружиться инструментами.
  3. Разметить на стенках и потолках места размещения приборов, прокладки линий, размещения монтажных коробок.
  4. Устанавливаются распредкоробки, подрозетники, электрощиток.
  5. По кабель-каналам прокладывают кабели.
  6. Проводят подключение электроприборов и выключателей к щиту в полном соответствии со схемой. Как правило, одной цепью объединяют верхнее освещение и розетки. Если предполагается подключение аппарата для электросварки, то для этого монтируется отдельная розетка с отдельным автоматом и усиленным кабелем.
  7. Свет в смотровой яме тоже монтируются отдельной цепью.

К сожалению, нечасто можно встретить гараж с грамотно и комфортно организованным освещением. Надеемся, что наша статья поможет вам избежать ошибок и сделать все правильно.

Примеры схем распределения источников света

Как говорилось выше, освещать гараж одной мощной лампой нерационально. Тем не менее, если вы остановились на этом варианте, то единственный источник света лучше закрепить на поворотном кронштейне. Так вы сможете варьировать световой поток и направлять его в нужную сторону.

Но все-таки лучше использовать большее количество светильников. Располагать их можно по-разному. Поскольку в центре помещения обычно стоит автомобиль, то эффективнее освещать не центр, а боковые пространства. Ведь именно в них вы будете проводить те или иные работы. Хорошим вариантом станет размещение потолочных ламп вдоль стен, причем одну из них стоит разместить над капотом машины.

Такого же эффекта можно добиться, разместив светильники по углам или вдоль стен под потолком.

Варианты размещения ламп

Подсветку рабочих зон проще всего организовать при помощи обычной настольной лампы, низко закрепленной над верстаком или столом. Помните, что источник света не должен ослеплять и «бить» в глаза. Удобно, если лампу можно развернуть в нужную сторону.

Неправильный вариант освещения стола

Правильный вариант освещения стола

Сложнее устроить подсветку труднодоступных мест: колес и т.п. Есть несколько способов:

  • нижнее освещение (на высоте 0,4-0,7 м от уровня пола);
  • использовать переносной источник света – самый простой и эффективный вариант (например, светодиодный прожектор);
  • монтировать поворотные лампочки на кронштейне – свет может перекрываться человеком.

Многоярусное освещение гаража

Варианты организации системы освещения гаража

Приходится с сожалением констатировать то, что встретить правильно организованное освещения в гараже можно довольно-таки редко. Как правило, все действия ограничиваются установкой нескольких ламп на потолочную и стеновую поверхность, что сразу же снижает функциональность гаража. Такое освещение не дает возможности обустроить в помещении полноценную мастерскую — оно подходит лишь для того, чтобы в относительно комфортных условиях завести машину перед выездом или поставить ее обратно.

Далее будут рассмотрено несколько вариантов организации освещения

Заодно будет обращено внимание на удачное и не совсем расположение осветительных приборов, а также их распределение по помещению

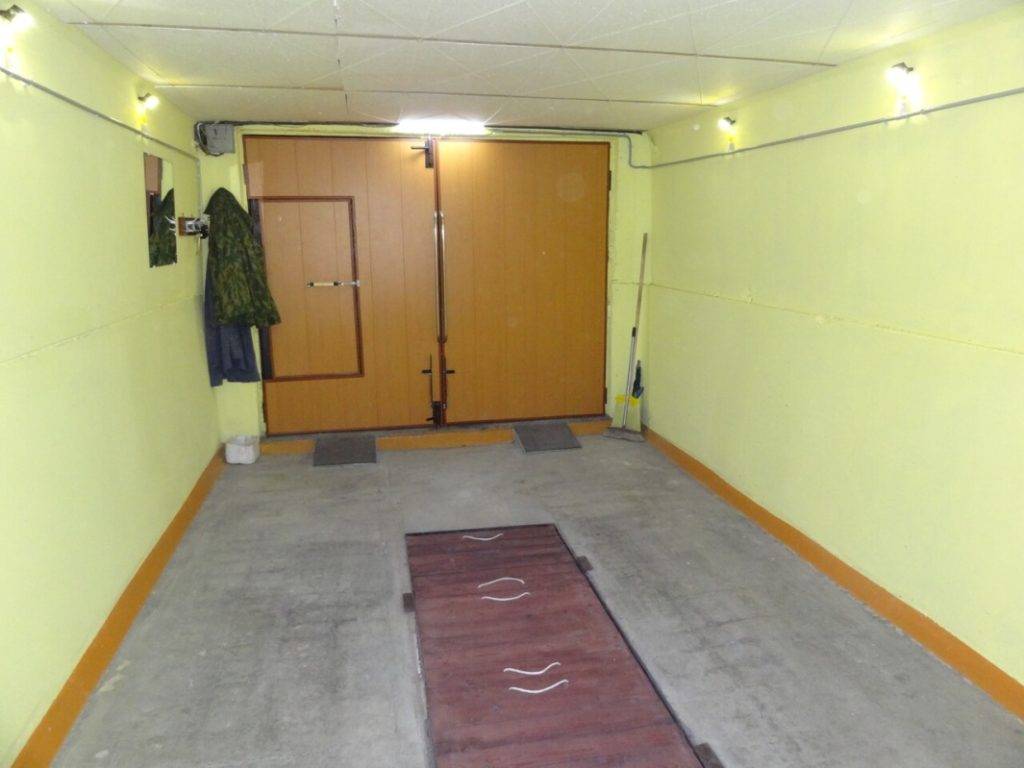

Вариант №1

В этом примере показан неотапливаемый гараж, в котором для освещения использованы люминесцентные лампы, установленные на потолке и стенах.

Вариант такого размещения ламп на стенах является крайне неудачным решением.

Приборы, закрепленные на потолке — это приемлемое решение, так как при их включении будет освещена бо́льшая часть площади гаража. Однако светильники, размещенные на стенах именно таким образом, никак нельзя назвать удачным вариантом. Во-первых, потому что лампы могут быть случайно повреждены механически, причем – даже при простом перемещении человека. Во-вторых, световые потоки идут только в отдельную зону и находятся примерно на уровне глаз. Поэтому при выполнении любых работ в гараже глаза будут быстро уставать.

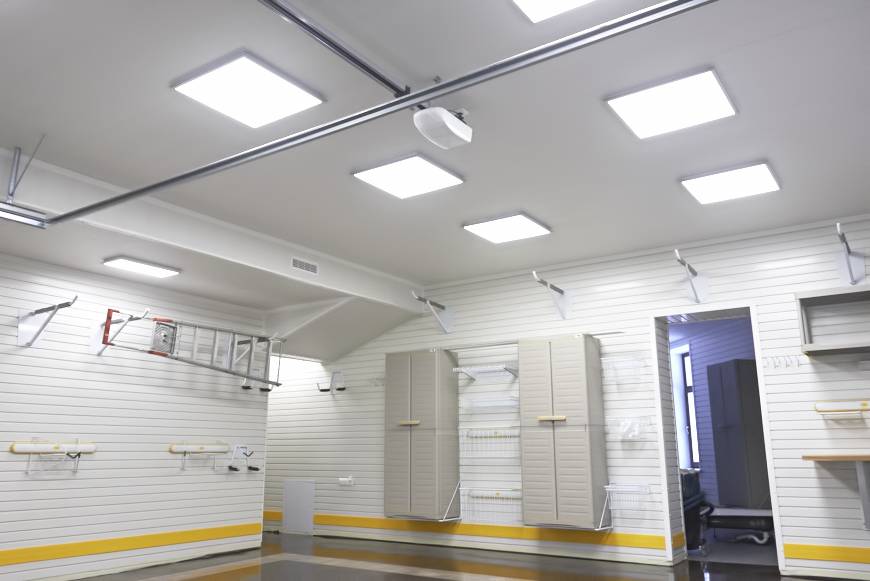

Вариант №2

Стены и потолок гаража в этом примере облицованы листами металлического профнастила белого цвета. Благодаря такому выбору материала отделки можно значительно сократить расходы на освещение, использовав лампы меньшей мощности.

Гараж, обшитый металлическими листами светлого цвета

Белые поверхности не только освещаются сами от немногочисленных осветительных приборов, но и отражают попадающих на них световой поток. В светлом помещении комфортно работать, производить уборку и, конечно же, ставить и забирать автомобиль.

Этот вариант организации распределения осветительных приборов и использования цветового решения, можно назвать удачным. Правда, высота установки настенных светильников могла бы быть и несколько побольше.

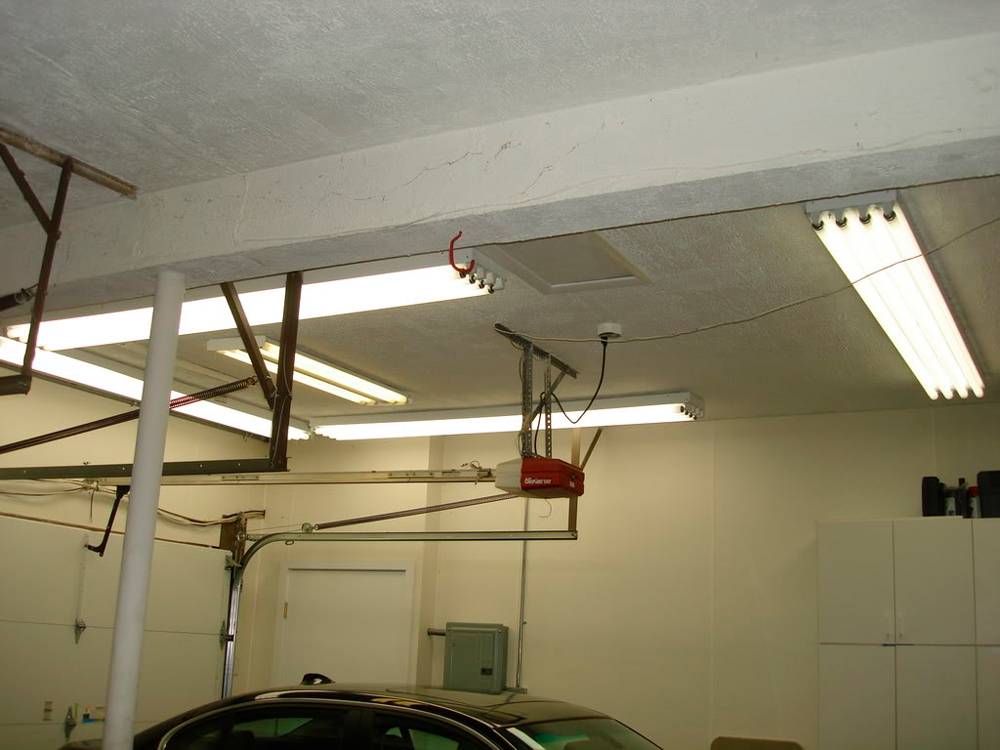

Вариант №3

Стены этого гаража обшиты деревянной вагонкой. Хотя она имеет светлый оттенок, но помещение недостаточно освещено для выполнения работ по ремонту автомобиля. Поэтому если придется выполнять мелкие работы, то потребуется дополнительная подсветка с помощью переносных приборов. Древесина, имеющая натуральный цвет, не отражает падающий на нее световой поток — скорее, наоборот, поглощает его.

Гараж, облицованный древесиной, смотрится эстетично и аккуратно. Но, используя этот материал, для создания комфортного освещения придется задействовать большее количество приборов освещения

Верхний свет, создающий общее освещение, установлен в подвесной потолок белого цвета. Однако в этом случае его несколько ослабляют обустроенные по всему периметру помещения полки. Они удобны для хранения различных полезных в гараже вещей и инструментов, но дают довольно глубокие тени в пристенных областях, где обычно размещаются рабочие верстаки.

Вдоль дальней стены помещения как раз и установлен стол, предназначенный для выполнения работ. Однако, локальное освещение этой области совсем не предусмотрено. Возможно, владелец гаража планирует установить или же подвесить переносной осветительный прибор, так как рядом со столом установлена розетка.

Вариант №4

В помещении этого гаража для декорирования стен и потолка использованы два цвета — белый и синий, которые усиливают световой поток, падающий на них при включении освещения.

Панели в помещении окрашены в сине-голубой цвет, что позволяет скрыть небольшие загрязнения, нередкие для гаража. В то же время выбранный оттенок не затемняет интерьер, а придает ему экспрессии

Особенно хорошо виден отражающий эффект белого потолка. При этом, следует заметить, что, несмотря на то, что в помещении присутствует только общее верхнее освещение, оно не кажется темным. Этот эффект достигнут, благодаря правильно подобранным оттенкам, используемым для окрашивания поверхностей.

*  *  *  *  *  *  *

Итак, занимаясь планированием системы освещения гаража, необходимо тщательно продумывать каждую мелочь, учитывая все приведенные выше рекомендации. Только в этом случае удастся получить желаемый результат и комфортное место для работы.

В завершение публикации – еще один видеосюжет с рекомендациями по организации освещения в гараже.

Выбор осветительных приборов

Для начала стоит затронуть тему использования осветительных приборов. Достаточно часто в гаражах встречается стандартная и совершенно неподходящая для полноценного освещения схема, предусматривающая одну лампу накаливания, закреплённую на потолке в центре.

Выбор мощности и количества светильников напрямую зависит от того, какой способ получения электричества предусмотрен в гараже. Если это гаражный кооператив или частный гараж с подведённой к нему электросетью, которая питает расположенные поблизости дома и строения, тогда экономить на лампах не придётся. Можно брать любые устройства с различной мощностью и энергопотреблением.

Если же это автономное освещение, тогда придётся чётко рассчитать количество доступной энергии и количество ламп с их мощностью, чтобы ресурса источника хватало на достаточно продолжительное время.

При покупке ламп следует ориентироваться на показатели интенсивности световых потоков из расчёта на 1 Вт мощности. Безальтернативным лидером здесь выступает светодиодная лампа. Несколько хуже работают люминесцентные светильники, а замыкают четвёрку лидеров галогенные устройства и лампы накаливания. Последние и вовсе использовать не стоит, поскольку они требуют много энергии, но основную часть тратят на нагрев, а не на создание световых потоков.

Поскольку гараж является замкнутым пространством, преимущественно с высоким уровнем влажности и с отсутствующим отоплением, к выбираемым лампочкам предъявляются особые требования. А именно:

  • высокие показатели эффективности и создаваемого света при минимальном потреблении электроэнергии;
  • устойчивость и прочность при случайных ударах, толчках;
  • высокий уровень влагозащиты;
  • стойкость к температурным перепадам;
  • устойчивость к пыли;
  • свойства стабильной работы в условиях нестабильного напряжения;
  • соответствие доступному входному напряжению от централизованной или автономной электросети.

Объективно лучше всего покупать светодиодные лампы. В настоящее время их стоимость значительно упала, если сравнивать с изделиями прошлых лет, но повысилось качество, надёжность и долговечность.

Про лампы накаливания вы уже знаете, потому лишний раз напоминать об их недостатках при фактически отсутствующих преимуществах, кроме низкой цены, не стоит.

Люминесцентные лампы нестабильно работают в условиях пониженных температур, когда градусник опускается ниже отметки -5 градусов Цельсия. Также они не любят недостаток напряжения в сети, от чего быстрее перегорают и могут мерцать.

Галогенные светильники в теории неплохие, но конкретно для гаража не подходят. Всему виной обязательное наличие защиты от пыли, перепадов напряжения. Плюс их следует размещать так, чтобы не допускать прикосновения.

Это в очередной раз подтверждает, что лучшим решением при организации освещения в гараже будет использование светодиодных светильников. При выборе светодиодов отдельно подумайте насчёт покупки подходящих плафонов. Здесь предпочтительнее использовать матовые плафоны, способные защищать лампы и рассеивать свет, который не будет раздражать глаза, а также уменьшит резкость и численность создаваемых теней.

Свет в подвальном помещении или смотровой яме

Если в вашем «автодоме» имеется подвальное помещение либо смотровая яма, то там также необходимо установить светильники. Наверняка у вас случались ситуации, когда в эту яму падал какой-нибудь инструмент либо деталь. Согласитесь, искать его в темноте либо с фонариком не очень удобно. Лучше, когда данная зона будет индивидуально освещена, однако учитывайте, что здесь в качестве негативных факторов для осветительных приборов выступает повышенная влажность.

В данной ситуации можно использовать только лампы с небольшой мощностью. Сюда подходят галогенные и светодиодные модели. Низкая мощность в данном случае требуется потому, что из-за высокой влажности, сосредоточенной в этой области, может произойти поражение током

Поэтому важно выбирать приборы с малой мощностью, которые будут помещены во флаконы и дополнены защитной металлической сеткой. Устанавливать их нужно по бокам ямы

Желательно, чтобы осветительные приборы были установлены в заранее подготовленные углубления.

Рекомендуется устанавливать приборы в дополнительное углубление. У вас должна получиться конструкция, схожая с обычными выдвижными ящиками, в которых будет сосредоточено освещение. Благодаря подобной хитрости вы сможете уберечь лампу от повреждения в случае, если в яму упадет инструмент либо автомобильная деталь.

Создание освещения в смотровой яме нуждается в выполнении нескольких требований:

  • Напряжение электрического оборудования, которое работает ниже нулевого уровня, должно быть менее 42В. Это обуславливает необходимость приобретения специального трансформатора, через которое будут подключаться все приборы для освещения.
  • В данной области можно устанавливать светильники лишь небольшой мощности, поэтому лучшими вариантами являются галогенные лампы либо светодиоды.
  • Приборы лучше всего разместить в углублениях, что позволит сэкономить полезную площадь.

  • Трассу освещения необходимо прокладывать скрытно, однако если это сделать невозможно, то необходимо выполнить определенную защиту.
  • В данной ситуации лучше всего закрыть осветительные приборы с помощью плафонов, которые будут иметь защитную решетку. Таким образом, вы сможете повысить качество изоляции оборудования от воздействия влаги, а также обеспечите защиту от механических повреждений.

Если сравнивать организацию освещения в квартире и в гараже, то в последнем случае дела обстоят намного проще. Сделать это можно своими руками, не обращаясь к профессионалам, но, конечно же, лучше, если этим будут заниматься специалисты. Главное, что нужно учесть в данной работе, – соблюдение мер безопасности.

Особое внимание необходимо уделить качественному выполнению электрической проводки. Если сделать всё правильно, то она будет исправно функционировать до 30 лет

В данной ситуации вы должны проявить свою внимательность, поскольку ремонт вышедшей из строя системы доставит вам множество хлопот. Если вы не обладаете хотя бы базовыми знаниями в вопросах обустройства освещения, то лучше всего обратиться к специалистам. Помните, что качественное освещение не только увеличивает комфорт в вашем гараже, но и повышает безопасность.

О том, как провести освещение в гараж, смотрите далее.

Особенности создания схемы электропроводки

Перед тем, как сделать проводку в гараже своими руками, следует уделить особое внимание схеме. Именно с неё начинается весь процесс

Для начала нарисуйте чертёж гаражного помещения, на котором указываются:

вводная линия, подходящая к гаражному зданию;
места установления светильников, включая само помещение, смотровую яму и погреб, если они есть;
распределительный щиток – для удобства рекомендуется устанавливать его ближе к входу, так будет проще обесточить гараж;
места размещения розеток – важно учесть все варианты, где понадобится подключать электроинструменты;
высота установки каждого элемента – розетки устанавливаются на высоте хотя бы 60 см от пола, выключатели – 1,5 метра, а распределительная коробка устанавливается в 20 см от потолка;
примерный маршрут электропроводки в гараже, где учтены светильники, розетки и распределительный щиток;
компрессор и механические станки – если они находятся в помещении, их нужно также указать в схеме, поскольку для них потребуются отдельные линии от индивидуальных автоматов.

Ниже рассмотрим примерные схемы проводки в гаражах со смотровой ямой и без неё.

Схема для гаража без смотровой ямы

Чтобы провести электропроводку в помещении без смотровой ямы составьте список электроприборов, которыми будете пользоваться в гараже. В гаражном помещении, используемом лишь для парковки авто и мелкого ремонта, не нужно подключать большое количество розеток и светильников.

В целом простая схема должна включать в себя:

  • вводной распределительный щит;
  • устройство учёта;
  • 1-2 розетки;
  • 2 автоматических выключателя;
  • 4 светильника;
  • 1 одноклавишный выключатель;
  • 1 УЗО;
  • электропроводка.

Устройство защитного отключения – вещь недешёвая, однако крайне необходимая для обеспечения безопасности. Чтобы УЗО защитило от поражения тока в нужный момент, номинальный ток должен быть подобран в соответствии с током нагрузки линии проводки.

Простая схема имеет как преимущество, так и недостаток. Для парковки автомобиля достаточно нажать на выключатель и свет включится сразу во всём помещении. Кроме того подключив две розетки, одна из них будет присоединена к автоматам, а другая к одной цепи со светильниками.

Тогда, выключив свет, обесточится вторая розетка. В то же время её можно будет использовать лишь для маломощных приборов, иначе сгорят контакты выключателя.

Приведённая выше схема электроснабжения гаража является примерной и может оказаться неподходящей при мощном оборудовании. Если укрытие для машины многофункциональное, потребуется хорошее освещение и большее количество удобно расположенных розеток.

Схема проводки для помещения со смотровой ямой

Стоит учесть, что оборудование, которое планируется использовать в смотровой яме во время проведения ремонтных работ, должно быть рассчитано на это напряжение.

Необходимые инструменты и материалы для монтажа

В зависимости от типа монтажа электропроводки в гараже необходимо заранее подготовить инструменты:

  • плоскогубцы и электрорезы;
  • молоток;
  • зубило;
  • электродрель и перфоратор для работы в помещении из бетонных блоков;
  • отвёртки – крестовая, шлицевая и индикаторная;
  • изолента;
  • приборы для измерения;
  • материалы для разметки – удобно использовать специальный шнур;
  • крепёжные элементы – шурупы и саморезы.

Важно помнить, рукоятки ручных инструментов должны быть из прорезиненного материала, если это не так – обмотайте их изолентой в несколько слоёв

Помимо этого подготовьте необходимые материалы для проведения электричества в гараже:

  • электрический кабель;
  • светильники;
  • выключатели;
  • розетки;
  • трансформаторы;
  • гофрированные трубы;
  • короба;
  • переходники;
  • УЗО;
  • счётчик электроэнергии;
  • подрозетники;
  • распредкоробки;
  • распределительный щиток.

Использование светодиодных ламп

Из имеющегося сегодня ассортимента, наиболее подходящими для реализации светодиодного освещения в гараже являются лампы типа MR16 с цоколем GU5.3 и привычные «груши» с цоколем Эдисона. Стандарт MR16 заимствован у галогенок, а грушевидная форма в точности повторяет лампу накаливания. Приятно то, что они выпускаются с питанием как на 220 В, так и на 12 В.

о выборе светодиодных ламп

В лампах на 12 вольт нет понижающего преобразователя напряжения. Поэтому для них нужен отдельный блок питания. Конечно – это минус, но он нивелируется другими положительными моментами. Во-первых, +12 В считается безопасным напряжением. При случайном прикосновении к оголенному контакту человек в худшем случае ощутит лишь неприятное пощипывание в пальце, и одёрнуть руку будет гораздо легче. Во-вторых, светильник с питанием от +12 В можно смело подключить к аккумулятору. Заранее продумав в гараже схему освещения как с питанием от электрической сети, так и с питанием от аккумулятора, можно будет избавиться от темноты во время общего отключения электроэнергии.

Промышленно выпускается много разных универсальных блоков питания (контроллеров), обеспечивающих своевременный заряд аккумулятора и защиту от перегрузок. Например, ШИМ-контроллер CMP12, предназначенный для создания автономного освещения с питанием от солнечной батареи. Компактный размер 101х95х35 мм и способность работать в диапазоне -20…+60°C делают CMP12 идеальным вариантом для гаража. Всё что требуется от пользователя – подключить провода к клеммной колодке по схеме, указанной на корпусе.

CMP12 может работать как от одной АКБ, так и от двух, включенных последовательно для наращивания мощности. Его нагрузочная способность достигает 10 А, а блок защиты автоматически предотвращает глубокий разряд и перезаряд АКБ.

Выбор ламп для гаража

Для гаражного освещения можно использовать лампы накаливания, галогенные, люминесцентные и светодиодные источники света. Они различаются принципом работы, потребляемой мощностью и величиной светового потока на 1 Вт энергии.

Накаливания и галогеновые

Лампы накаливания работают за счет сильного разогрева вольфрамовой нити. Этот металл обладает высоким удельным сопротивлением, поэтому при прохождении электрического тока интенсивно выделяет тепло. Раскаленная нить излучает свет.

Преимуществами ламп накаливания являются их низкая стоимость, отсутствие мигания при запуске, независимость от температуры воздуха и количества включений. К недостаткам относятся большое энергопотребление (40-100 Вт), низкий коэффициент полезного действия, короткий срок службы (до 1000 часов) и потеря яркости свечения со временем. Свет от вольфрамовой лампы имеет теплый приятный оттенок, светоотдача от 1 Вт мощности составляет 7-15 Лм.

Галогеновые (галогенные) лампы также действуют за счет разогрева металлической нити. Запаянная колба устройства заполнена газообразным йодом или бромом. Газ позволяет повысить температуру нити, увеличить светопередачу и продлить срок службы изделия. Реакция галогенов с вольфрамом препятствует интенсивному испарению металла и снижению яркости свечения из-за конденсации его паров на стенках колбы.

К минусам относятся сильный нагрев колбы и чувствительность к частому включению. Как и стандартные лампы накаливания, они могут давать теплый свет, хотя несколько уступают им в качестве цветопередачи. Светоотдача составляет 15-22 Лм/Вт.

Люминесцентные

Принцип работы люминесцентных (газоразрядных) приборов основан на прохождении дугового разряда и свечении люминофора под действием УФ-излучения. Разница потенциалов на внутренних контактах колбы приводит к образованию дуги. Слой люминофора преобразует ультрафиолетовое излучение разряда в видимый свет.

Газоразрядные приборы потребляют в 4-5 раз меньше, чем лампы накаливания. Каждый ватт мощности отдает 40-60 Лм. Средняя длительность службы прибора — 6000-8000 часов. Из-за низкого индекса цветопередачи (60-80%) люминесцентные источники излучают преимущественно холодный цвет. Частое включение-выключение приводит к поломке встроенного пускоразрядного оборудования.

Помимо инертного газа, в герметичной колбе содержатся пары ртути, поэтому такие приборы нельзя утилизировать вместе с другим мусором.

Светодиодные

Яркое освещение плюс экономность.

В лампах этого типа установлены светодиоды, преобразователь (драйвер), радиаторы охлаждения платы и рассеиватель. При подаче питания происходит соприкосновение двух полупроводников, при контакте которых возникает световой поток.

Светодиодные (LED) источники нечувствительны к тряске, перепадам напряжения, холоду и повышенной влажности. За счет хорошей цветопередачи (80-90%) эти лампы могут излучать как холодный, так и теплый свет. Подобрать цветовую температуру можно по маркировке изделия:

  • warm white (WW) — это теплый белый свет, его спектр цветности — от 1800 до 3300 Кельвинов (К);
  • neutral white (NW) — естественный белый, его цветовая температура — от 3300 до 5000 К;
  • cool white (CW) — холодный белый, излучается лампами со спектром от 5000 К.

Для нежилых помещений подходят светодиоды с цветностью от 3300 К. Холодный свет бодрит и настраивает на работу, но часто вызывает дискомфорт. Для длительной работы в гараже рекомендуется выбрать нейтральные источники.

Светодиодные источники являются самыми дорогими из перечисленных. Цена компенсируется низким энергопотреблением (4-14 Вт) и длительным сроком службы (15000-25000 часов). Светоотдача диодов достигает 100 Лм/Вт. Этот показатель определяется качеством лампы и величиной напряжения на источнике питания.

Сравнительная таблица потребляемой мощности для ламп различного типа.

Световой поток, ЛмНакаливания, ВтЛюминесцентные, ВтLED, Вт
2502053
4004084
700601510
950751911
13001002614
18001503620

Как провести?

Создание освещения в гараже должно начинаться с разработки правильной схемы, где важно учитывать следующие моменты:

  • планировать проводку и размещение светильников лучше всего на стадии планирования гаража;
  • все действия лучше всего проводить до отделочных работ;
  • если решение о проведении проводки было принято после отделочных работ, то спасти ситуацию могут штрабы, короб, трубы, гофр или металлорукав;
  • светильники, устанавливающиеся на потолке, подключаются к двухжильному либо трёхжильному кабелю. Сечение кабелей обязательно должно быть более 1,5 м2.

Если в гараже имеется смотровая яма, то к её освещению надо подойти особым образом. Внутри её ни в коем случае нельзя монтировать светильники с высокой мощностью, поскольку это небезопасно. В этом случае оптимальным будет установка низковольтных ламп, питание которых не превышает 12 вольт. Подобные светильники будут безопасно функционировать в условиях повышенной влажности, которая сконцентрирована в смотровой яме либо подвале. Прокладку проводки в данной ситуации лучше всего проводить в нише либо трубе.

Во время покраски автомобиля освещение должно быть довольно ярким.

Обратите своё внимание на следующий момент. Освещение ворот является также важным элементом

Организация правильного освещения как снаружи, так и внутри гаража, снизит риск появления аварийных ситуаций.
