Засовы для гаражных ворот своими руками: Виды и чертежи – Установка и Инструкция

Сдвижной засов для ворот

Уличные ворота (а также гаражные) им закрывать очень удобно. Такого типа засовы для распашных ворот в большом ассортименте продаются в строительных магазинах и стоят недорого, но домашнему мастеру не составит труда изготовить задвижку самостоятельно.

Ворота из профнастила ими обычно не снабжаются.

Для того чтобы сделать сдвижной засов, потребуется:

железная пластина 50 на 5 и на 400 миллиметров с загнутым концом;
3 скобы из нее же, выгнутые в форме паза.

Последние закрепляются на створках (1 на левой, а две других – на правой) с помощью болтов или же сварки. Далее задвижка вставляется в скобы.

Засов непосредственно для ворот распашных будет гораздо лучше выполнять свою роль, если их дополнительно снабдить вертикальными запирающими пружинными устройствами.

Преимущества дерева как конструктивного материала

В большинстве российских регионов дерево применяется как доступный и дешевый стройматериал. Для изготовления деревянных ворот можно применять недорогие породы древесины: сосну, ель.

Конструктивными преимуществами дерева признаны:

Доступная цена. Даже применение дуба, лиственницы приемлемо для бюджета.
Дышащая структура. Во внутренних помещениях поддерживается естественный уровень влажности.
Теплоизоляционные качества. Деревянная обшивка с воздушной прослойкой не требует дополнительного утепления.
Пластичность. Дерево можно легко пилить, строгать, сверлить, монтировать пазовыми или болтовыми соединениями.
Эстетичность. Естественную красоту текстуры древесины можно выявить простыми методами: шлифовкой, обработкой морилками, лаком.

Деревянные ворота, при достаточной прочности и надежности, можно сделать настоящим произведением декоративного искусства.

Минимальный набор инструментов и пиломатериалов

Для изготовления, монтажа деревянных ворот своими руками вам не понадобится сложный инструментарий. Можно обойтись обычным бытовым набором, в который входят: • лучковая пила, ножовка; • отвертки, гаечные ключи; • молоток, стамеска; • измерители (метр, рулетка, уровень, отвес, уголок); • абразивы, шлифовальные шкурки; • кисти, валики для покраски, нанесения антисептиков, лакировки.

Для изготовления конструктивных элементов въезда потребуются доски, брус, дополнительные крепления (кронштейны, уголки). Из метизов нужно купить петли, анкера, болты и гайки, гвозди, саморезы и шурупы. Для отделочных работ нужно купить краску, морилки, лак.

Подготовительные работы, изготовление коробки и створок

Для конструирования коробки и створок вам не нужны особо точные чертежи. Можно взять любую принципиальную схему, в которую нужно перенести результаты собственных замеров. При замерах достаточна точность с допуском в 5 -10 миллиметров. Возможные зазоры компенсируют перекосы при навеске полотен. При расчетах конструкции каркаса специально оставляют сантиметровый зазор для установки металлического уголка по периметру.

По конструкции обычные ворота состоят из деревянной рамы (коробки, смонтированной в проеме) и двух створок одинакового размера. Реже применяются менее удобные одностворчатые съезды. Каркас каждой створки собирается из деревянного бруса, сечением 40х40, 40х50 мм. Для усиления брусового периметра применяют диагональные или крестообразные распоры. Для соединения брусьев фрезеруют пазовые соединения, которые легко заменить металлическими кронштейнами (уголками) на саморезах. Теплоизоляцию полотна обеспечит размещение между брусьями утеплителей (поролона, пенополиуретана).

Снаружи (с одной или обеих сторон) каркас створки обшивается доской толщиной от 25 до 40 миллиметров. Лучше использовать половую доску с пазами и шипами, из которой вам будет легко сделать обшивку с минимальными зазорами. Строганый материал легко купить в магазинах хозтоваров, на базах стройматериалов. Если вами запланировано обшивать наружную сторону полотна металлом, обшивку можно сделать из листов ДВП, ДСП, толстой фанеры.

Все деревянные материалы (доски, листы) крепят к брусьям гвоздями, шурупами, саморезами. После сборки все деревянные конструктивные элементы каркаса, обшивки пропитывают специальными антисептическими и противопожарными составами. При поиске пропиток в магазинах обязательно выбирайте составы с примечанием «для употребления на открытом воздухе».

Пошаговая инструкция изготовления

Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.
Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.
Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
Привариваем к верхним углам в торец, кронштейны с роликами.
Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.
Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.
Установка и регулировка пружин на свои местах и проверка функциональности.
Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Откатные (сдвижные)

Еще один тип автоматических ворот для гаража — откатные или сдвижные. По названию уже понятно, что плотно сдвигается в сторону. Вот в этом и состоит их основная особенность — рядом с проемом должно быть свободное пространство размером на 1,5-2 метра больше чем ширина ворот. Сюда будет сдвигаться полотно. Так как масса полотна большая, обычно используют привод.

Эта особенность сильно ограничивает область использования откатных ворот

Виды откатных ворот

По конструкции сдвижные ворота бывают:

Консольными. В этой конструкции основная нагрузка от полотна ворот приходится на консольную (несущую) балку, которая может располагаться вверху, внизу или посередине плотна. В сечении она напоминает букву «П», внутрь нее вставляются ролики, которые закреплены на специальной подставке. При движении ролики скользят по балке, полотно сдвигается. В этой конструкции важна хорошая балансировка, тогда проблем с эксплуатацией не возникает, такие автоматические ворота могут использоваться десятилетиями. Минус этого типа откатных ворот — в сложной реализации, необходимо рассчитать и изготовить само полотно ворот с противовесом, установить опорную конструкцию (забетонировать).
Подвесными. Несущая балка располагается вверху, по ней тоже движутся ролики. Но, в этой конструкции, ролики прикреплены к полотну ворот и находятся сверху. То есть, ворота фактически висят на балке. Простая в реализации конструкция, хорошо ведет себя при эксплуатации. В случае с установкой на гараже имеет один существенный недостаток — ее практически невозможно утеплить до нормальной степени.
Откатные по рельсу. В этой системе все наоборот. Несущая балка/рельс находится на уровне земли. Ролики также передвигаются по направляющей, но прикреплены к полотну ворот снизу. Это — самая простая конструкция, но и самая проблематичная в эксплуатации: направляющая забивается грязью, полотно ворот при движении часто перекашивается.

Полотно ворот делают обычно из листа металла, можно использовать обычную листовую сталь, профилированный лист, набить на раму доски и т.п. тут ограничений нет. Другое дело что для гаража важна сохранность, так что чаще всего ставят листовой металл. Но ворота при этом получаются тяжелые, что надо учесть при выборе мощности движка.

Достоинства и недостатки

Вообще, все откатные/сдвижные ворота не в состоянии обеспечить должную степень теплоизоляции. Они должны двигаться свободно вдоль стен, потому плотное прилегание обеспечить не получится. Можно поставить уплотнители, но они должны быть очень эластичными. И это кроме того, что рядом с воротами в одной плоскости должен быть кусок стены/забора/свободного пространства — чтобы была возможность

Поэтому, если и рассматривать откатные ворота как гаражные, то только для холодного гаража. При этом конструкцию на рельсе в земле использовать не стоит вообще. Во-первых, она неудобна, так как придется переезжать ее и она будет забиваться. Во-вторых при таком устройстве внутрь будет заметаться снег, затекать дождь — ролики имеют довольно большую высоту и никак этот зазор не герметизируешь.

Имеют сдвижные автоматические гаражные ворота и достоинства:

Высокая стойкость к взлому. Полотно может быть из листовой стали, что является хорошей защитой от проникновения.
Стабильность работы. Отказы возможны только при повреждении несущих балок, что в консольной и подвесной конструкции большая редкость.
Независимость работы от наличия/отсутствия снега.
Низкая возможность отказа за счет обледенения конструкции.
Откатные ворота любой системы можно сделать своими руками — от самого начала, до самого конца. Купить придется только привод с пультом управления, металл, ролики, части опорной системы. Если автоматические ворота с пультом не нужны, можно приспособить любой двигатель с низким числом оборотов.

В общем, автоматические откатные ворота подходят далеко не для всех гаражей. Они идеальны, если холодный гараж имеет выход непосредственно на улицу и его проем находится на одном уровне с забором. Подойдет также неотапливаемый отдельностоящий (если рядом есть достаточно свободного места и открытые ворота не мешают движению по участку). Во всех других случаях надо подбирать другую конструкцию.

Универсальные варианты засовов

Устройства из этой категории годятся для оснастки и ворот, и калиток. Оборудуют их накладными и врезными механизмами.

Со щеколдой и верёвкой

Для изготовления своими руками такого засова на калитку понадобится щеколда с фиксаторами, расположенными с одной стороны. К дверце ее крепят, придерживаясь угла 40°.

Через кольца продевают прочную верёвку и оставляют ее конец в надежном месте. Калитка открывается в тот момент, когда человек дёргает за шнурок. Хозяину двора этот способ защиты придется по душе, зато посторонние лица вряд ли смогут пробраться на участок.

Засов с балкой и щеколдой

Хитрая конструкция состоит из бруска, который вращается на круглой панели. Открывается такой засов изнутри при помощи ручки. Для усиления надежности механизма устанавливают щеколду, открыть которую также получится только изнутри. Взаимодействие щеколды с балкой обеспечивают, слегка сточив ее нижнюю часть наискось.

Сдвижной засов

Засов такого плана своими руками легко сделать и для ворот, и для калитки. Принцип работы одинаковый. На изготовление изделия уходит одна металлическая пластина с параметрами 50 мм ширины и около 40 см длины. Впоследствии деталь будет «ездить» вперед-назад по специальным пазам.

Довольно распространенная конструкция. Раньше такие засовы делали из дерева, но теперь распространенный материал — стальные полосы

Сами пазы закрепляют болтами или путем сварочных работ. В них вставляют пластину и для большей надежности обеспечивают входную группу вертикальными засовами. Эту часть конструкции получают из штырей Г-образной формы Ø 10 мм. Для защиты гаражных ворот упор закрепляют вверху полотна, чтобы при закрытии получалось ее фиксировать. В других случаях, где применяются распашные врата, два вертикальных засова обустраивают в нижней части.

Оповещение, как средство защиты от проникновения

На дачах повсеместно устанавливаются «голосистые охранники» звуковой сигнальной системы. Кто мало-мальски дружит с электричеством и электроникой, оснащает окна, двери чувствительными датчиками, реагирующими на любые попытки вторжения. Такие же анализаторы можно зафиксировать и на калитке у входа. Информация, полученная от них, передается в общую систему, где преобразуется в сигнал. Громкий тональный звук пугает не только непрошеных гостей, но и всю округу. Чем больше датчиков, тем система эффективнее, а стало быть, дороже. Но какой бы совершенной она не была, без калитки в сложной цепочке получения и обработки информации все равно не обойтись.

Разновидности засовов для двустворчатых ворот

Устройства, которые мы рассмотрим ниже, хорошо подходят для двустворчатых входных групп. И каждый вид изделия хозяин сможет сделать в домашних условиях.

«Шлагбаум» — самый распространенный засов для двухстворчатых ворот

«Вертушка»

Этот тип засова встречается на воротах гаражей и разных хозяйственных построек, которые закрываются при помощи распашных двустворчатых ворот или дверей (возможно, они также изготавливались своими руками). «Вертушка» – самое примитивное устройство, движущейся частью которому служит деревянный брусок.

Засов «Вертушка» для двухстворчатых ворот

Параметры данной детали таковы :

Держаться деревянные балки будут на швеллерах. Их крепят на ворота сквозным болтом, добиваясь полной неподвижности. Дырочку просверливают дрелью с насадкой по металлу. Если дрели нет, работу выполняют сварочным аппаратом. Один швеллер крепят чуть выше, второй – пониже. Брусок фиксируют в центральной части края полотна, открывающегося внутрь. Его вращение должно происходить против часовой стрелки.

«Шлагбаум»

На распашные ворота поставить этот засов своими руками также несложно.

Засов «Шлагбаум» используют с уличной стороны ворот

Брус или железную пластину длиной до 60 см крепят болтом к створке (на 1/3 от края).
Приваривают два швеллера длиной 10 см. Ширина элементов должна соответствовать брусу. При работе с пластиной швеллер заменяют обрезанным металлическим уголком (пластина должна плотно внедряться между деталью и створкой).

Если есть желание оснастить «шлагбаум» навесным замком, с одной стороны пластины под запор приваривают петлю. Второе кольцо крепят на створку.

«Шпингалет»

Модель станет более функциональной при сочетании с вертикальными запорами. Изготавливают ее из трубки Ø 10 мм и больше. Материал режут на 3 куска с длиной одного около 10 см и двух других – по 5 см.

Шпингалет лучше использовать вместе с вертикальными засовами

Самую длинную часть приваривают на край полотна горизонтально. Один 5-сантиметровый отрезок приваривают по краю противоположно первой трубке. Далее в них вдевают шпингалет, согнутый из Т-образного штыря (для его изготовления прут по диаметру подбирают так, чтобы он без затруднений входил в трубку). Шпингалет перемещают до упора и на его край приваривают 3-й отрезок трубы.

Фиксируют запор креплением куска металлической пластины под ручку. Для навесного замка предусматривают легкий вход ручки в проушины с петлями.

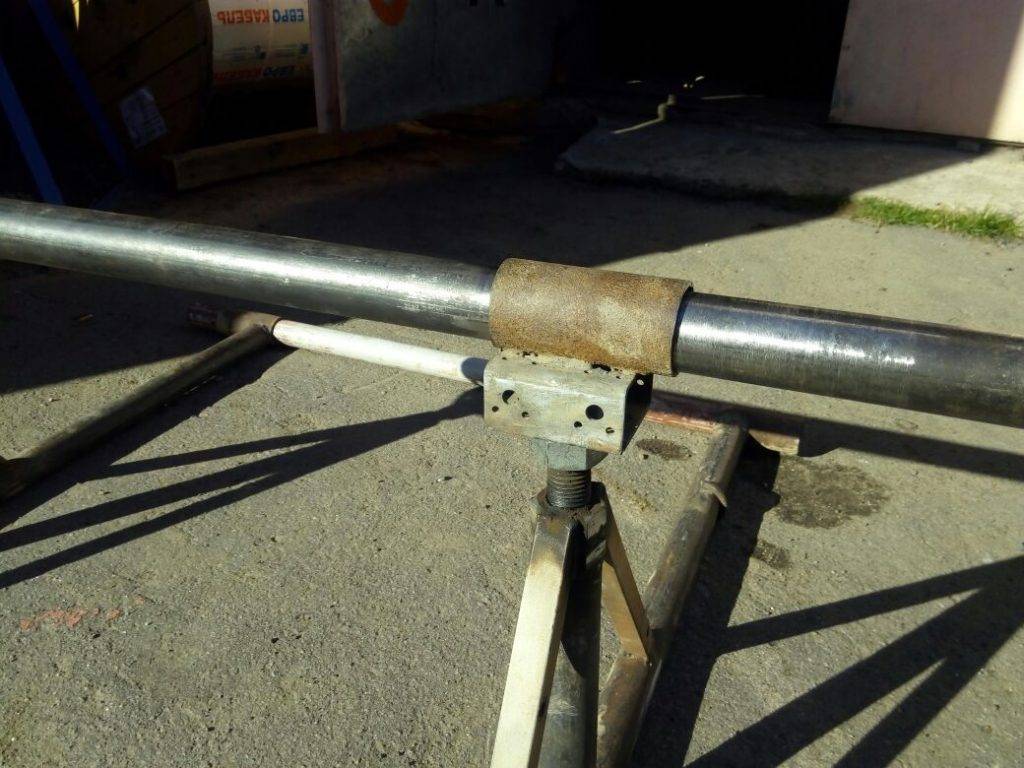

Засов с запорным механизмом

Этот вариант считается идеальным для высоких железных врат. Изготавливают засов с запорным механизмом следующим образом :

Вверху коробки приваривают кусок арматуры диаметром 15 см (так называемый палец). В ходе эксплуатации за него будет заходить другой изогнутый палец, зафиксированный анкерным стержнем.
Сам анкерный стержень крепят на кусок трубы подходящего диаметра. Еще один кусок позиционируют ниже центральной точки. После фиксации стержня дно нижней трубочки заваривают, после чего проверяют вращение анкера.
В анкерном стержне пропиливают болгаркой отверстие и вставляют калёную железную пластину, производя закрепление болтом. На втором полотне делают крючок, за который при закрытии ворот будет уходить пластина.

Правила монтажа

Установить засов практически любого типа на гаражные ворота можно самостоятельно

При этом важно следовать определенным правилам. Рассмотрим, как правильно монтировать замок на примере врезной модели

Сперва надо подготовить несколько инструментов: шуруповерт, дрель, маркер, сам замок.
Далее следует разметить место, на которое вы будете устанавливать замок. В одной створке понадобится выпилить нишу для вставки конструкции. Эта ниша должна быть всего на 1 мм больше габаритов самого изделия.
Потом в местах крепежа высверливают отверстия, в которые будут вставляться саморезы.
Выпиливаются ниши для запора.
После этого можно совершить предварительную установку замка.
Замок надо зафиксировать и закрепить с обеих сторон ворот.
На завершающем этапе осуществляют монтаж накладки и рукоятки ворот.

Электромеханические замки устанавливаются немного иначе. Подобные варианты тоже необходимо вставить в основание, как и в случае с врезными экземплярами. Но здесь нужно учитывать некоторые отличительные черты электромеханических систем:

в момент, когда осуществляется проводка питания замка, требуется максимально надежно изолировать провод;
к самому электромеханическому замку потребуется подсоединить все необходимые механизмы, посредством которых будет производиться управление;
кроме того, понадобится зафиксировать устройство, предназначенное для считывания карт либо ввода соответствующих кодовых комбинаций.

Завершив все этапы установки электромеханического засова, ведущего в гараж, обязательно нужно будет проверить исправность его работы. Только внимательное тестирование позволит понять, правильно ли были проведены все монтажные действия. Быть уверенным в том, что все работает как нужно, можно только после успешных результатов подобного испытания установленной системы.

Если вы решили установить автоматический засов, купленный в магазине, то в комплекте с ним может идти подробная инструкция по монтажу. Если таковая имеется, то обязательно нужно ею воспользоваться при самостоятельной фиксации устройства. В таком случае вы застрахуете себя от возможных серьезных ошибок. Даже покупные замковые системы необходимо тестировать на исправность работы после завершения их фиксации.

Самостоятельно монтируя любой тип засова на гаражные ворота, очень важно действовать поэтапно и без лишней спешки. Если в какой-то момент поторопиться и что-то упустить, то безопасность вашего имущества будет под серьезной угрозой

Как изготовить «вертушку»?

Материал для засова.

Для того, чтобы сделать засов на ворота по типу «вертушка», необходимо минимум материала, инструментов и времени. Основой для затвора может служить деревянная балка или кусок профильной трубы, а из инструментов потребуется дрель, болгарка и болты.

Первым делом, следует отмерить на заготовке основы середину и сделать на этом месте отверстие, диаметр которого должен будет подходить под размер болта. Затем такое же отверстие необходимо просверлить в одной из створок ворот.

После этого заготовка временно крепится с помощью болта на створку, чтобы определить, где именно будут располагаться скобы. При этом они должны быть зафиксированы таким образом, чтобы одна из них была направлена открытой частью вверх, а другая – вниз. Сама основа устанавливается в строго горизонтальном положении.

Завершающий этап в изготовлении «вертушки» – подготовка конструкции к установке замка. Для этого в одной из скоб, а также в конце трубы, которую необходимо загнуть с этой же стороны, делается отверстие. После чего можно считать, что запирающее устройство готово к использованию.

Общие сведения

Среди множества разновидностей запоров наиболее надежные механического типа, то есть обычные замки. Для их открывания требуется более или менее уникальный ключ. Кроме того, целесообразно еще ставить дополнительно ручную защелку – именно на нее калитку закрывают в те моменты, года хозяева сидят дома.

Вне зависимости от того, из профнастила изготовлены ваши ворота или, к примеру, из дерева, системы засосов используются одни и те же. Бывают они:

горизонтальными;
вертикальными.

Различают также по типу механизма. Существуют:

ригельные;
накладные сдвижные;
винтовые;
защелки с пружиной;
пазовые (снабженные поворотным механизмом).
