Как выбрать автоматические ворота для гаража

Откатные (сдвижные)

Еще один тип автоматических ворот для гаража — откатные или сдвижные. По названию уже понятно, что плотно сдвигается в сторону. Вот в этом и состоит их основная особенность — рядом с проемом должно быть свободное пространство размером на 1,5-2 метра больше чем ширина ворот. Сюда будет сдвигаться полотно. Так как масса полотна большая, обычно используют привод.

Эта особенность сильно ограничивает область использования откатных ворот

Виды откатных ворот

По конструкции сдвижные ворота бывают:

  • Консольными. В этой конструкции основная нагрузка от полотна ворот приходится на консольную (несущую) балку, которая может располагаться вверху, внизу или посередине плотна. В сечении она напоминает букву «П», внутрь нее вставляются ролики, которые закреплены на специальной подставке. При движении ролики скользят по балке, полотно сдвигается.  В этой конструкции важна хорошая балансировка, тогда проблем с эксплуатацией не возникает, такие автоматические ворота могут использоваться десятилетиями. Минус этого типа откатных ворот — в сложной реализации, необходимо рассчитать и изготовить само полотно ворот с противовесом, установить опорную конструкцию (забетонировать).

  • Подвесными. Несущая балка располагается вверху, по ней тоже движутся ролики. Но, в этой конструкции, ролики прикреплены к полотну ворот и находятся сверху. То есть, ворота фактически висят на балке. Простая в реализации конструкция, хорошо ведет себя при эксплуатации. В случае с установкой на гараже имеет один существенный недостаток — ее практически невозможно утеплить до нормальной степени.

  • Откатные по рельсу. В этой системе все наоборот. Несущая балка/рельс находится на уровне земли. Ролики также передвигаются по направляющей, но прикреплены к полотну ворот снизу. Это — самая простая конструкция, но и самая проблематичная в эксплуатации: направляющая забивается грязью, полотно ворот при движении часто перекашивается.

Полотно ворот делают обычно из листа металла, можно использовать обычную листовую сталь, профилированный лист, набить на раму доски и т.п. тут ограничений нет. Другое дело что для гаража важна сохранность, так что чаще всего ставят листовой металл. Но ворота при этом получаются тяжелые, что надо учесть при выборе мощности движка.

Достоинства и недостатки

Вообще, все откатные/сдвижные ворота не в состоянии обеспечить должную степень теплоизоляции. Они должны двигаться свободно вдоль стен, потому плотное прилегание обеспечить не получится. Можно поставить уплотнители, но они должны быть очень эластичными. И это кроме того, что рядом с воротами в одной плоскости должен быть кусок стены/забора/свободного пространства — чтобы была возможность

Поэтому, если и рассматривать откатные ворота как гаражные, то только для холодного гаража. При этом конструкцию на рельсе в земле использовать не стоит вообще. Во-первых,  она неудобна, так как придется переезжать ее и она будет забиваться. Во-вторых при таком устройстве внутрь будет заметаться снег, затекать дождь — ролики имеют довольно большую высоту и никак этот зазор не герметизируешь.

Имеют сдвижные автоматические гаражные ворота и достоинства:

  • Высокая стойкость к взлому. Полотно может быть из листовой стали, что является хорошей защитой от проникновения.
  • Стабильность работы. Отказы возможны только при повреждении несущих балок, что в консольной и подвесной конструкции большая редкость.
  • Независимость работы от наличия/отсутствия снега.

  • Низкая возможность отказа за счет обледенения конструкции.
  • Откатные ворота любой системы можно сделать своими руками — от самого начала, до самого конца. Купить придется только привод с пультом управления, металл, ролики, части опорной системы. Если автоматические ворота с пультом не нужны, можно приспособить любой двигатель с низким числом оборотов.

В общем, автоматические откатные ворота подходят далеко не для всех гаражей. Они идеальны, если холодный гараж имеет выход непосредственно на улицу и его проем находится на одном уровне с забором. Подойдет также неотапливаемый отдельностоящий (если рядом есть достаточно свободного места и открытые ворота не мешают движению по участку). Во всех других случаях надо подбирать другую конструкцию.

Подъемно – поворотные ворота

Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.

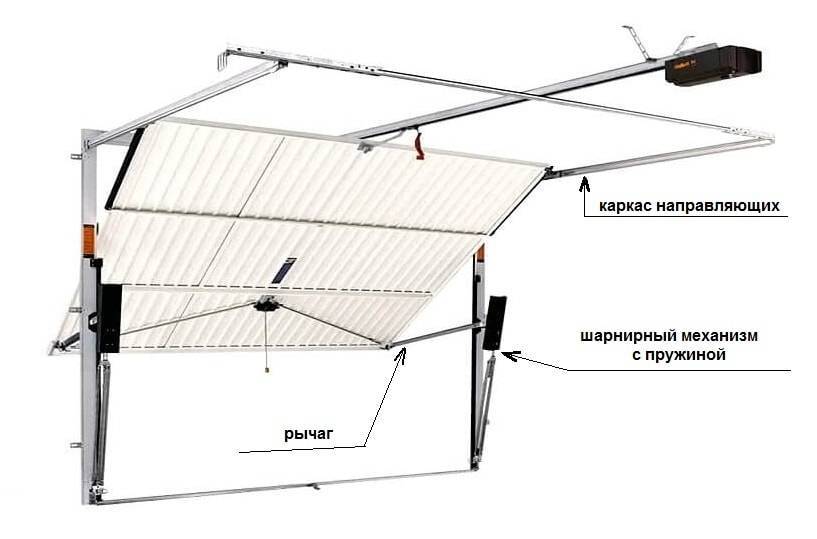

Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.

Здесь возможно устройство подъемного механизма в двух вариантах:

  1. С помощью пружин,
  2. С использованием противовесов.

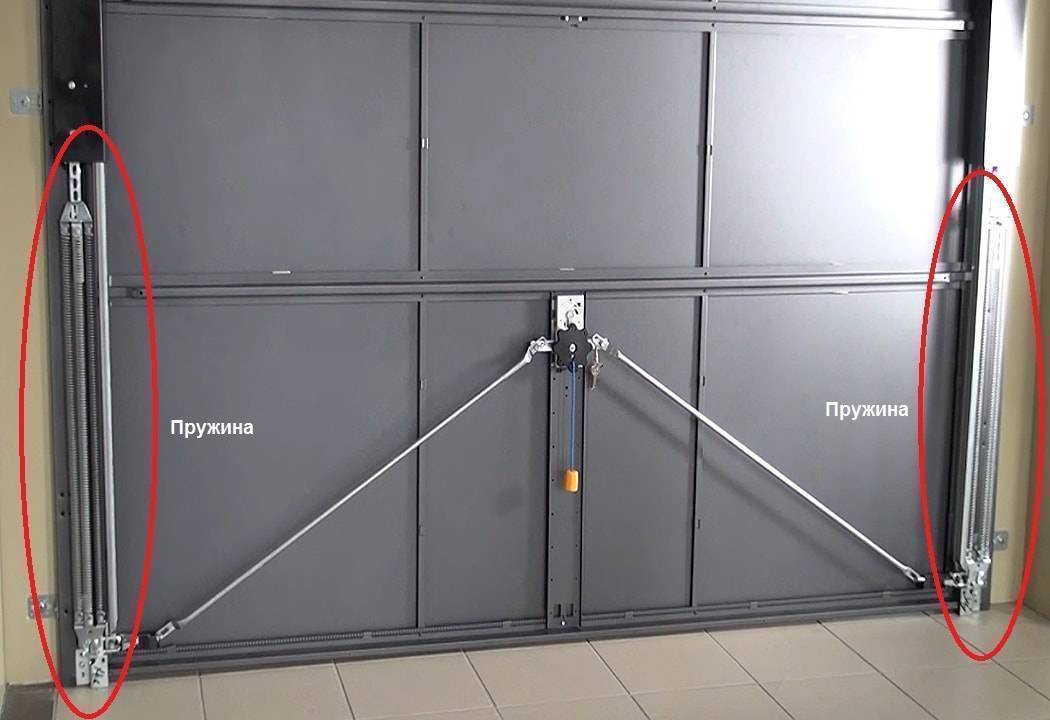

Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.

Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.

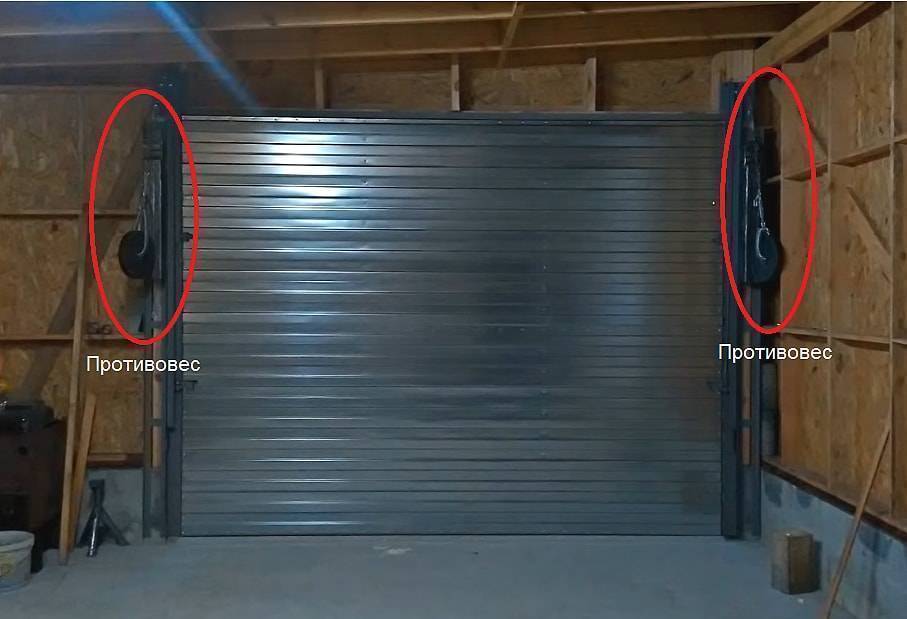

Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.

Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.

Достоинства подъемно – поворотных гаражных ворот:

  1. Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
  2. При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
  3. Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
  4. Возможно оснащение автоматической системой открывания.

К недостаткам таких ворот можно отнести:

  1. Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
  2. В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
  3. Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
  4. После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.

На что обратить внимание при выборе подъемно-поворотных ворот

Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.

А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.

Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции

Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.

Как подойти к процессу выбора?

Ещё до проектирования гаражного въезда понадобится изучить, оценить и замерить:

  • высоту гаража на въезде и объём на предмет свободного пространства при стоянке автомобиля;
  • наличие свободного места перед воротами (сбоку, сверху);
  • ознакомиться с ГОСТ 31174-2003 («Технические условия ворот металлических»), со стандартом EN 12433-1:2000 (евразийские межгосударственные требования к расчётам ворот), с конструктивными особенностями и технологическими характеристиками гаражных ворот разных типов;
  • определиться с необходимостью дополнительного входа в виде калитки;
  • учесть общий стиль дизайна всех построек на участке;
  • выбрать способ управления, надёжную запорную систему, авторитетного производителя или решиться на установку ворот собственными усилиями.

Обязательно нужно уделить внимание:

  • материалу, из которого выполнено полотно;
  • наличию утепления, уплотнителей, качеству покрытия;
  • типу подъёмных механизмов;
  • устройству автоматики, если она используется; возможности блокировать её на случай неисправности;
  • качеству соединительных элементов (петель, кронштейнов);
  • надёжности фурнитуры (ручки, засовы) и замков;
  • специфике монтажных работ и наличию места для их выполнения;
  • дополнительным устройствам безопасности;
  • предлагаемому сервису.

В итоге: Если в процессе выбора доминируют следующие требования:

  • экономичность проекта — выбирайте распашные или роллетные ворота;
  • хорошая теплоизоляция — секционные;
  • ограничены в пространстве — откатные или подъёмные;
  • нужна надёжная защита от злоумышленников — подъёмно-гильотинные.

Ворота для гаражей — фото:

Формирование крепежной рамы ворот

В основе конструкции именно несущая рама. Так как мы говорим об изделии для гаража, то рама будет состоять из двух частей: внутренний и внешний каркас. Внешний нужен для фиксации конструкции в проеме, а внутренний позволяет воротам двигаться. Рама будет сделана из металлического уголка.

Распашные ворота для гаража своими руками – процесс пошагово:

Первым делом нужно измерять и записать параметры проема (ширина и высота). Здесь нужно точно выполнить замеры, так как от этого зависит правильность и простота установки изделия на свое место.
Теперь в ход идет металлический уголок. Оптимальный вариант для работы – изделия с квадратным сечением, стороны которого имеют от 16 до 20 см размер. При помощи рулетки прут размечается и разрезается согласно заданным габаритам. Первая рама будет внешняя. Должно получиться 4 отрезка уголков, 2 из которых имеют один размер, соответствующий ширине проема, а другие 2 другой размер, соответствующий его высоте.
Дальше элементы нужно сварить друг с другом. Чтобы сделать это правильно, необходимо подготовить рабочее место

Важно обеспечить плоскую и идеально ровную поверхность. Элементы раскладываются на поверхности и идеально выставляются по уровню. Если есть перепады, то их нужно нивелировать подкладками

Чтобы убедиться в правильности конструкции, используется угольник. Во всех четырех сторонах угол должен быть ровно 90°. Получается, на поверхности образовалась готовая рама будущих ворот, но еще не соединенная.
Используя сварочный аппарат, требуется сварить элементы друг с другом. Есть небольшая хитрость, которая позволить конструкции свободно двигаться и плотно прилегать к раме. Внутренняя сторона рамы должна быть ровной и гладкой. Если сварочный шов получился очень большой, то он защищается болгаркой.
Дальше в углы нужно приварить вертикальные рычаги. Они выполняют роль пространственной жесткости, позволяя конструкции надежнее в нескольких местах соединяться со стеной проема. Для этой цели используются обрезки из уголка.

Если есть перепады, то их нужно нивелировать подкладками. Чтобы убедиться в правильности конструкции, используется угольник. Во всех четырех сторонах угол должен быть ровно 90°. Получается, на поверхности образовалась готовая рама будущих ворот, но еще не соединенная.
Используя сварочный аппарат, требуется сварить элементы друг с другом. Есть небольшая хитрость, которая позволить конструкции свободно двигаться и плотно прилегать к раме. Внутренняя сторона рамы должна быть ровной и гладкой. Если сварочный шов получился очень большой, то он защищается болгаркой.
Дальше в углы нужно приварить вертикальные рычаги. Они выполняют роль пространственной жесткости, позволяя конструкции надежнее в нескольких местах соединяться со стеной проема. Для этой цели используются обрезки из уголка.

На этом работы по созданию внешней рамы завершены.

Распашные ворота

Это классика въездных ворот: распашные ворота делали еще столетия назад. С веками их конструкция особенно не изменилась, а достоинства и  недостатки остались прежними.

Как и много столетий назад, они фиксируются к ограждению петлями. Единственное: петли, под влиянием развития техники, сейчас применяют подшипниковые, благодаря чему ворота ходят исключительно мягко и при полном отсутствии петельного скрипа.

Преимущества распашных ворот

  • несложный монтаж;
  • возможность сделать калитку;
  • можно выбрать практически любую форму и красиво вписать ворота в общий дизайн участка.

Недостатки распашных ворот

  • «съедают» много места на участке. Можно сделать такие ворота открывающимися наружу, но автоматические распашные ворота в подавляющем большинстве случаев открываются створками вовнутрь участка;
  • требуют постоянной очистки зоны своего действия от снега и льда.

У меня сейчас старые распашные. Зимой утомился  долбить снег и лед, чтобы их открыть. Сейчас планирую исключительно откатные, причем без верхней балки, чтобы грузовик проходил. И без нижних колесиков — тогда и снег почти не надо чистить.

Распашные ворота подходят большим участкам,  размеры которых позволят распахнуть ворота, без неудобств въехать, поставить машину и без препятствий закрыть створки.

Конструктивно распашные ворота делятся на:

  • двустворчатые;
  • одностворчатые. Одностворчатые ворота подходят узким и длинным участкам.

На схеме ниже показано устройство распашных ворот. Конструкция состоит из:

  1. Опорных столбов;
  2. Каркаса створок;
  3. Заполнителя створок (дерево, профнастил, сэндвич-панели, тонкая листовая сталь и т.п.)
  4. Петель;
  5. Ребер жесткости и раскосов;
  6. Стопора, задвижки (для фиксации ворот), замка.
  7. Дополнительно может быть установлен механизм автоматического открытия.

Чтобы опорные столбы не расшатывались и створки не провисали, их устанавливают в довольно основательный заглубленный фундамент.

Нельзя делать створки распашных ворот из тяжелого металла, чтобы не увеличивать нагрузку на опорные столбы и петли.

Пользоваться распашными воротами будет удобнее, если установить фиксаторы:

  • внизу, в центре проема ворот — чтобы ворота оставались в закрытом положении.
  • пружинные фиксаторы, которые не позволят распахнутым створкам самопроизвольно закрыться.

Надо предусмотреть защиту от самопроизвольного открывания-закрывания, чтобы машинку не помять или палец не прищемить.

Петли – важная составляющая конструкции распашных ворот. Если их установить правильно, конструкция будет прочной и прослужит долго. Как можно разместить петли на створках, показано на схеме ниже, но, в любом случае, потребуется не менее четырех петель с диаметром стержня 12 мм и более.

  • чтобы крепление петли было прочным, к створкам и столбам нужно приварить пластину толщиной 5-6 мм;
  • между опорными столбами и створками ворот должен оставаться зазор шириной 5 -15 мм;
  • петли нужно приваривать в противоположном направлении – тогда створки не будут сниматься с  них.

Участник нашего портала c ником ДядяВован делал распашные ворота «по заветам FORUMHOUSE».

Ворота хотел распашные, с возможностью впоследствии установить привод, чтобы открывались без проблем круглый год. И без верхней перемычки.

Ворота и калитка стоят на общем ленточном фундаменте, на нем – три кирпичных столба с внутренним армированием. Сделаны они из профтрубы с деревянной обшивкой.

Принцип неоднократно описан на форуме. Варим сплошную конструкцию, потом разрезаем на две отдельные створки.

Как правильно монтировать ворота своими руками

В качестве примера стоит рассмотреть монтаж распашных ворот, который является самым простым для рядового человека. Для сооружения конструкции понадобится пройти три этапа:

  1. Создание несущих стоек. Потребуется основа для стоек (забор или самостоятельное изготовление опор из металла, дерева или бетона). Полученные балки требуется установить одним из способов: вбить стойку в землю или вырыть яму и залить ее бетоном. Далее столбы объединяются съемной планкой. Выбрать и приварить петли к стойкам, на которых будут держаться створки.
  2. Создание створок. Легче всего их приобрести, но можно и сделать самостоятельно. Для этого нужно подобрать материал, осмотреть его на наличие коррозии. Перед началом операции производится очистка специальной щеткой и обезжиривание поверхности. Полученные при работе швы нужно зашлифовать, после чего покрасить получившиеся створки.
  3. Установка створок. Последний этап – установка створок. Необходимо подвесить створки и наделить их на петли. Если процедура проведена верно, то створки будут легко открываться и закрываться, в противном случае придется улучшать конструкцию.

При желании создания своими руками гаражных складных ворот можно пользоваться подобной инструкцией. Отличия будут заключаться лишь в создании створок, каждый элемент которых должен идеально подходить друг к другу без зазоров. Как вариант – разрезать цельный лист на несколько секций. Для улучшения теплоизоляции – установить между секциями специальный материал.

створчатые ворота

Инструкция по установке ворот

Инструкция по установке будет зависеть от нескольких факторов: типа механизма, вида ворот, от производителя и конкретной модели. Не существует общей инструкции, которая бы подошла под любые ворота. Поэтому, при отсутствии пошагового руководства, следует обратиться к интернету и найти ее самостоятельно, либо отправиться к профессионалам, которые возьмут все заботы на себя.

Советы по выбору ворот в гараж: как не ошибиться при покупке

Среди множества видов и конструкций можно легко ошибиться в выборе подходящего варианта. Чтобы этого не случилось необходимо учесть следующие моменты:

Во время приобретения нужно удостовериться в качестве полимерного материала, которым покрыты ворота. Важную роль играют методы, с помощью которых произведена оцинковка деталей, так как это напрямую связано с долговечностью. Правильным способом оцинковки будет являться порошковое напыление.
При подборе панелей необходимо выбирать их с качественным полиуретановым наполнителем

В противном случае через несколько лет он начнёт расслаиваться, что приведёт к потере теплоизоляционных свойств полотна.
Следует уделить особое внимание стыкам, так как в этих местах должны быть детали и элементы только из качественного и износостойкого полимера.
Нелишним будет узнать о дополнительных укрепительных элементах.
При покупке нужно учесть то, что торсионные пружины оборудованы блокировочными механизмами. Это обеспечит вашу безопасность во время поломки ворот: механизмы не дадут упасть створке, а заблокируют её.
Если конструкция ворот будет устанавливаться в том месте, где преобладает влажный климат, то необходимо подобрать материал, защищённый антикоррозийным слоем.
Также стоит уточнить у продавцов сроки обслуживания и возможность оборудования конструкции дополнительными системами защиты от проникновений и взломов.
Если гараж не имеет дополнительной боковой двери, нужно подбирать вариант ворот с калиткой.
Если приобретаются ворота с электроприводом, то необходимо обратить внимание на наличие тяговых ремней

Разные фирмы могут использовать для этого цепи или тросы. Ситуация с ремнём более удобна, так как в этом случае нет необходимости его смазывать.
При выборе электропривода необходимо убедиться, что он оснащён автоматической блокировкой. Это пригодится в случае попадания под створку инородного предмета.
Чтобы снижать нагрузку во время опускания створки, электропривод должен оснащаться устройством, замедляющим скорость движения.

Наиболее популярные производители гаражных конструкций

Чтобы быть уверенным в качестве приобретённых ворот, нужно отдать предпочтение положительно зарекомендовавшим себя фирмам. Основными компаниями являются:

  1. «Хёрман» (Германия). Эта компания поставляет гаражное оборудование, соответствующее международным сертификатам с гарантийным сроком 10 лет.
  2. «Дорхан» (Россия). Компания специализируется на изготовлении комплектующих деталей и элементов для всех видов гаражных ворот.
  3. «Алютех» (Беларусь). Ведущий производитель профильных систем из алюминия и секционных, распашных, откатных, роллетных ворот и автоматики.

Удобство при использовании гаражных ворот обеспечивается за счёт систем автоматического привода. Оборудование этими устройствами увеличивает стоимость гаражных ворот, но делает более комфортным их использование. Выбирая эти системы, нужно ориентироваться на ведущих производителей:

  1. Nice, Faac, Came (Италия) или китайский AN-Motors.
  2. Novoferm (Германия).
  3. Bremet (Италия).
  4. Normstahl (Германия, Швейцария).
  5. Meswaс (Финляндия).
  6. Clopay (США).
  7. RYTERNA (Латвия).

Из российских изготовителей стоит выделить:

  1. «Технопроф».
  2. «Эрин».
  3. Rolclassic.

Как выбрать гаражные ворота: рекомендации специалистов (видео)

Правильно подобранная конструкция и материалы изготовления гаражных ворот обеспечат надёжное использование на протяжении длительного времени.

Это интересно: Как отрегулировать входную дверь пластиковую: рассмотрим внимательно

Виды ворот по конструкции

Выбор типа ворот для гаража зависит от нескольких факторов:

  • Бюджета;
  • Наличия свободного места перед гаражом;
  • Размера проема под монтаж ворот;
  • Необходимости наличия дополнительного входа в виде калитки;
  • Способа управления.

Производители предлагают нам выбирать из следующих конструкций.

Распашные ворота

Один из самых распространенных типов. Состоят из двух полотен, которые имеют жесткий каркас и удерживаются на петлях.

преимущество

  • простоте конструкции;
  • доступной стоимости;
  • достаточной надежности;
  • простоте монтажа;
  • возможности дополнить одно из полотен дополнительным входом (калиткой);
  • возможности изготовить ворота практически под любой размер проема.

Недостатком является то, что большинство распашных ворот открываются наружу, поэтому требуют достаточное количество свободного места перед гаражом. Однако эту проблему можно исключить, установив ворота таким образом, чтобы они открывались вовнутрь. Из этого вытекает другой недостаток – боковые стенки гаража становятся нефункциональными, так как вдоль них не получится установить стеллажи или рабочие столы. Также, чтобы открыть ворота зимой прежде нужно будет отгрести снег. Общая ширина полотна не может превышать 6 м.

Откатные ворота

Идеальный вариант при ограниченном пространстве перед гаражом.

Преимуществом

  • неограниченность в размерах;
  • длительный срок эксплуатации;
  • достаточная прочность и надежность;
  • экономия места.

К недостаткам можно отнести недостаточную теплоизоляцию. Также, если полотно ворот заклинит, открыть его будет довольно сложно.

Секционные

Полотно в этом случае состоит из нескольких горизонтальных или вертикальных секций, ширина которых не превышает 50 см.

подъемно-секционнойсдвижной

  • Такие ворота удобны в эксплуатации и обеспечивают хорошую теплоизоляцию;
  • К недостаткам можно отнести скрадывание внутреннего пространства, особенно в случае с боковой конструкцией.

Подъемно-поворотные

В этом случае при открывании полотно ворот сначала делает поворот вокруг горизонтальной оси и меняет свое вертикальное положение на горизонтальное, а затем по специальным направляющим уходит под потолок.

преимуществам

  • надежность и высокие противовзломные качества;
  • экономию пространства;
  • возможность установки механической системы открывания.

К недостаткам относится возможность установки исключительно в проемы прямоугольной формы.

Подъемно-гильотинные

Полотно ворот выполнено из металла и является цельным.

  • сэкономить свободное место внутри постройки;
  • обеспечить герметичность, теплоизоляцию и безопасность.

Однако в таком случае место над гаражом должно свободно. Существенным недостатком является необходимость замены полотна целиком при возникновении даже несерьезных повреждений.

Выводы

Как видим, все типы въездных ворот имеют свои сильные и слабые стороны. И чтобы правильно выбрать въездные ворота, нужно учитывать:

  • их основное назначение;
  • рельеф местности: если он сложный, то распашные ворота не подойдут;
  • размеры и конфигурацию придомового участка: просторному участку подойдут двустворчатые распашные ворота, узкому и длинному – одностворчатые;
  • расположение ворот — в углу участка лучше  сделать складные ворота;
  • то, как будут расположены ворота относительно дороги и улицы;
  • ширину проезжей части улицы.

Любой тип въездных ворот можно автоматизировать. Участники FORUMHOUSE устанавливают самые разнообразные автоматические системы, от пульта до датчика, реагирующего на вес.

На случай отключения электричества делают систему аварийного разблокиратора ворот, чтобы можно было открыть их в ручном режиме.

На FORUMHOUSE можно больше почитать о разных типах въездных ворот.  Хотите сделать откатные ворота своими руками? Это реально! Узнайте,  как приваривать петли для распашных ворот. ​Посмотрите видео, которое рассказывает про установку автоматических распашных ворот.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
