Устройство временного электроснабжения: Как устроено? Обзор

Какая разница между 380 и 220 вольт? На какие потребительские характеристики они влияют? Есть ли разница в цене подключения и пользования? Какими критериями надо руководствоваться для выбора напряжения?

Сеть 380 вольт используется обычно для подключения энергоемких электроустановок (таких как водогрейные котлы) или электродвигателей. Для обычных бытовых нужд применяется сеть 220 В.

Если Вам надо присоединить жилой дом 15 кВт максимальной мощности, то целесообразнее ввод в щиток дома сделать 380 В, а оттуда – внутреннюю разводку 220 В. Если максимальная мощность Вашего дома (сад) около 5 кВт, достаточно сети 220 В.

В соответствии с действующими правилами технологического присоединения, если Вы подключаете электроустановку с максимальной мощностью до 15 кВт включительно, Вы платите за присоединение 550 руб. вне зависимости от того, какой уровень напряжения Вам нужен 380 или 220 В. Данное правило действует, если граница Вашего земельного участка находится не далее 500 м от сетей электросетевой компании в сельской местности и 300 м в городской черте.

Проект временного электроснабжения строительной площадки

Прежде чем приступать к проектированию электроснабжения объекта строительства, изучают условия подключения и эксплуатации. При этом учитывают:

  • удаленность объекта от электросетей;
  • назначение объекта строительства (дача или коттедж);
  • способ подключения стройплощадки (на постоянной основе или временной);
  • необходимая мощность сети (исходя из суммарной потребляющей мощности оборудования);
  • необходимое количество фаз (220 или 380 В);
  • в каком состоянии находятся источники электроснабжения строительной площадки (выясняется потребность в их реконструкции);
  • сроки.

Следует учитывать, что электроснабжение стройплощадки может быть обеспечено от стационарного источника или от временного. К стационарным источникам относятся трансформаторные подстанции, воздушные ЛЭП и наземные распределительные устройства, к временным – дизельные (бензиновые) генераторы.

На видео показана работа дизельгенераторов на строительной площадке.


Дизель-генераторы 200 кВт на стройке. Обзор. Преимущества.

Выбор источников электроснабжения

Стационарные источники, которыми являются объекты районных электросетей, более предпочтительные. Но в том случае, если подключение выполняется непосредственно к ЛЭП (кроме линий 0,4 кВ), используется понижающий трансформатор напряжения. При этом мощность трансформатора должна соответствовать суммарной мощности потребителей (плюс 15% запас).

Комплектные трансформаторные подстанции (КТП) бывают передвижными, открытыми и закрытыми. Размещать на стройплощадке их следует ближе к центру подключения всех потребителей, но вне зоны действия подъемных механизмов.

Планирование электросетей на стройплощадке

Монтаж питающей электросети на стройплощадке выполняется с помощью кабельных подземных и воздушных линий. В том случае, если подземные линии не могут быть в дальнейшем использованы на постоянной основе, рекомендуется использовать воздушные линии электропередач. Кабельные подземные линии применяются тогда, когда эксплуатация воздушных ЛЭП может быть опасной.

При планировании электросетей руководствуются следующими правилами.

  1. Для запитывания стройплощадки обычно используют четырехпроводную сеть напряжением 380 В. К ней подключают оборудование, для работы которого требуется три фазы, а также и однофазные потребители (для чего задействуют «нулевой» провод и одну из фаз).
  2. Освещение подключают к отдельной сети, не связанной с питанием электрооборудования большой мощности.
  3. Трасса временной воздушной линии должна быть как можно более прямой.
  4. Для линий освещения и для монтажа силовых линий допускается использование общих временных опор.
  5. Глубина траншеи для прокладки кабелей – не менее 0,8 м. На дне траншеи должна быть устроена подсыпка из песка или просеянного грунта. Под проезжей частью кабели защищают бетонными перекрытиями или рядом кирпичей.
  6. Длина кабеля должна быть достаточной для укладки слегка волнистой линией для компенсации подвижек грунта.
  7. Минимально допустимое расстояние от силовых подземных кабелей до других коммуникаций – 0,5 м. При этом в местах наибольшего сближения кабели защищают оболочкой из металла либо прокладывают в стальных трубах.
  8. Для учета затрачиваемой электроэнергии временная электросеть должна быть подключена к счетчику.

Выбор кабелей

  1. Сечение и материал жил кабелей выбирают с учетом того, чтобы максимально допустимый ток превышал расчетное значение на 10-15%.
  2. Для прокладки в траншеях применяют бронированные кабели.
  3. Для подключения к электросети специального оборудования, необходимого на стройке, используют переносные (шланговые) кабели с изоляцией из ПВХ или резины.
  4. Сети внутреннего освещения монтируются с использованием медных проводов сечением 2,5 мм² или алюминиевых – 4 мм².
  5. Механическая прочность воздушной линии может быть обеспечена алюминиевыми проводами сечением жилы от 16 мм² и более либо сталеалюминиевыми – от 10 мм².

ТЕХНИЧЕСКИЙ ЦИРКУЛЯР

20 января 2006 г.

№ 10/2006

О схемах временного электроснабжения строительных площадок

Требования настоящего циркуляра распространяются на временные электроустановки, предназначенные для:

– возведения новых зданий;

– ремонта, реконструкции, расширения либо сноса существующих зданий;

– коммунальных инженерных работ;

– земляных работ;

– других работ подобного вида.

К электроустановкам указанных объектов предъявляются повышенные требования электробезопасности, учитывающие специфику устройства электроустановок в местах строительства.

Помимо общих требований, установленных главой 1.7 ПУЭ «Заземление и защитные меры безопасности» и ГОСТ Р 51321.1 (МЭК 60439-1) «Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично. Общие технические требования и методы испытаний», при разработке схем временного электроснабжения строительных площадок следует учитывать специальные требования, установленные ГОСТ Р 50571.23 (МЭК 60364-7-704) «Электроустановки зданий. Требования к специальным электроустановкам. Электроустановки строительных площадок» и ГОСТ Р 51321.4 (МЭК 60439-4) «Устройства комплектные низковольтные распределения и управления. Часть 4. Дополнительные технические требования и методы испытаний устройств распределения и управления для строительных площадок».

До выхода специальных нормативных документов, регламентирующих требования к электроустановкам строительных площадок, предлагается руководствоваться следующим:

– для указанных установок величина допустимого напряжения прикосновения установлена 25 В переменного тока и 60 В постоянного тока;

– допустимое наибольшее время автоматического отключения питания переносных (передвижных) приборов при фазном напряжении 220 В снижается до 0,2 с;

– для обеспечения защиты при замыкании фазного провода на землю параметры заземляющего устройства по п. 1.7.101 ПУЭ пересчитываются в соответствии с требованиями п. 413.1.3.7 ГОСТ Р 50571.3 (МЭК 364-4-41) «Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от поражения электрическим током», для допустимого напряжения прикосновения 25 В, значение REдля строительных площадок принимается равным 20 Ом;

– в дополнение к требованиям главы 1.7 ПУЭ в электроустановке должна быть выполнена система защитного заземления, обеспечивающая защиту при замыкании на землю в электроустановке выше 1 кВ в соответствии с требованиями ГОСТ Р 50571.18 (МЭК 60364-4-442) «Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Глава. 44. Защита от перенапряжений. Раздел 442. Защита электроустановок до 1 кВ от перенапряжений, вызванных замыканиями на землю в электроустановках выше 1 кВ». Если при однофазном замыкании на землю на трансформаторной подстанции 6-10/0,4 кВ напряжение на заземлителе превысит 33,5 В (соответствует допустимому напряжению прикосновения 25 В), нейтраль трансформатора должна быть заземлена на отдельный заземлитель;

– штепсельные розетки должны быть защищены устройством защитного отключения с номинальным отключающим дифференциальным током до 30 мА или применением безопасного сверхнизкого напряжения;

– для реализации схем электроснабжения следует применять специальные низковольтные комплектные устройства для стройплощадок (НКУ СП);

– НКУ СП должны иметь сертификат соответствия по ГОСТ Р 51321.1 и ГОСТ Р 51321.4;

– степень защиты оболочек НКУ СП определяется условиями применения в соответствии с ГОСТ 14254, но не ниже IP43 при закрытой двери и не ниже IP21 при открытой двери; при наружной установке без навеса степень защиты оболочки НКУ СП принимается не ниже IP54.

(Журнал «Безопасность труда в промышленности», вып. 3/2006)

Техника безопасности

К работе допускаются только специалисты с соответствующей группой допуска

Строительная площадка является травмоопасным объектом, поэтому для сохранения здоровья и жизни строителей нужно соблюдать технику безопасности. Она касается и оборудования, к которому предъявляются особые требования. Они связаны с негативным воздействием окружающей среды – влиянием ультрафиолетового излучения, погодных условий, повышенной влажности. Материалы должны быть негорючими.

На стройке должны отсутствовать едкие химические материалы. К работе допускаются только специалисты с соответствующей квалификацией и группой допуска.

Обязательно должна быть создана система заземления и элементы уравнивания потенциалов. Для этого используются разделительные трансформаторы и система объединения всех открытых корпусов при помощи защитных разъемов в розетке. В случае повышенной влажности защита осуществляется с помощью УЗО.

Потребуется несколько источников света с возможностью перемещения по участку. Также нужно поставить несколько светильников во временном помещении, где будут проводиться работы, с механической устойчивостью.

https://www.youtube.com/watch?v=HlY-gj_QjeA

Варианты и схемы электроснабжения строительной площадки

В зависимости от особенностей участка, на котором планируется вести строительство, могут быть задействованы различные схемы подключения временной электросети к источнику. В том случае, если на участке нет строений и соседей, от которых можно было бы временно проложить электропроводку для стройки, действуют в следующем порядке.

Вычисляем планируемую нагрузку и выясняем необходимую мощность

Важно «уложиться» в 15 кВт: в этом случае подключение может обойтись дешевле (действует льготный тариф при протяженности временной линии до 0,5 км за городом и 300 м – в городской черте). Составляем заявку на подключение к собственнику электросетей, где указываем пожелания (необходимую мощность, напряжение, уровень надежности и прочее). Получаем ТУ – технические условия от энергоснабжающего предприятия

По ТУ заказываем проект и согласовываем его с сетевой организацией. Выполняем работы, предусмотренные проектом. Проводим испытания электросети.. Использование сети старого строения, имеющегося на участке, возможно только на период строительства

Получаем ТУ – технические условия от энергоснабжающего предприятия. По ТУ заказываем проект и согласовываем его с сетевой организацией. Выполняем работы, предусмотренные проектом. Проводим испытания электросети.. Использование сети старого строения, имеющегося на участке, возможно только на период строительства

При этом качество электропроводки и тип напряжения должны удовлетворять потребностям. В дальнейшем, после ввода нового дома в эксплуатацию, подключение должно быть выполнено по схеме, предусмотренной проектом. В связи с этим следует заранее позаботиться об оформлении всех разрешительных документов и технических условий

Важно заказать увеличение мощности: в современном доме суммарная мощность потребителей может превышать прежнюю мощность. Также следует изменить (при необходимости) количество фаз. Использование сети старого строения, имеющегося на участке, возможно только на период строительства

При этом качество электропроводки и тип напряжения должны удовлетворять потребностям. В дальнейшем, после ввода нового дома в эксплуатацию, подключение должно быть выполнено по схеме, предусмотренной проектом. В связи с этим следует заранее позаботиться об оформлении всех разрешительных документов и технических условий

Использование сети старого строения, имеющегося на участке, возможно только на период строительства. При этом качество электропроводки и тип напряжения должны удовлетворять потребностям. В дальнейшем, после ввода нового дома в эксплуатацию, подключение должно быть выполнено по схеме, предусмотренной проектом. В связи с этим следует заранее позаботиться об оформлении всех разрешительных документов и технических условий

Важно заказать увеличение мощности: в современном доме суммарная мощность потребителей может превышать прежнюю мощность. Также следует изменить (при необходимости) количество фаз

Аналогично выполняется использование электросетей соседских строений (при согласовании с их владельцами)

Расчеты расходуемой электроэнергии выполняются с учетом времени устанавливаемого дополнительного счетчика

Аналогично выполняется использование электросетей соседских строений (при согласовании с их владельцами). Расчеты расходуемой электроэнергии выполняются с учетом времени устанавливаемого дополнительного счетчика.

В заключение – видеоматериал с рекомендациями специалиста о том, что нужно учитывать при проектировании электроснабжения дома.

__________________________________________________

Особенности организации системы освещения строительной площадки

Предназначение осветительных устройств для жилых, нежилых помещений понятно любому человеку. А вот для чего необходима качественная освещенность строительной площадки понимает не каждый, так как далекие от строительной деятельности люди предполагают, что строительные работы производятся, как правило, в светлый период суток, когда вполне достаточно естественного освещения.

Но это ошибочное мнение. При строительстве различной категории объектов возникают разные ситуации, когда работы могут производиться и в темное время суток, например:

  • строители могут работать не только в дневную, но и в ночную смену;
  • в строительной компании установлен ненормированный рабочий день;
  • недостаточная видимость в пасмурный день;
  • необходимость проведения монтажных, отделочных работ внутри недостроенного сооружения;
  • короткий световой день (рано темнеет);
  • конструктивные особенности здания (когда часть здания сооружается под землей) и множество прочих нюансов.

Поэтому для эффективности проведения строительных работ вместе с естественным освещением используют искусственное в качестве дополнительной подсветки темных зон, на которых производятся монтажные работы.

Все необходимые нормы освещенности разнотипных объектов определены СНиП, ГОСТом. В данных документах представлены формулы расчета необходимых параметров для каждого конкретного объекта, территории, зоны.

ВНИМАНИЕ! САЙТ ЛЕКЦИИ.ОРГ проводит недельный опрос. ПРИМИТЕ УЧАСТИЕ. ВСЕГО 1 МИНУТА!!!

⇐ Предыдущая16Следующая ⇒

Обеспечение строительной площадки электроэнергией является одним из определяющих факторов индустриализации и механизации строительно-монтажных работ. Поэтому для организации бесперебойного электроснабжения строительства при проектировании стройгенплана необходима разработка специального раздела проекта.

Система временного электроснабжения строительства проектируется в последовательности, предусмотренной схемой рис. 3.6 б.

Расчет электрических нагрузок при этом ведется различными методами: по удельной электрической мощности и по установленной мощности токоприемников.

Первым методом ведется расчет нагрузок для разработки общеплощадочного стройгенплана в составе ПОС. В основу метода приняты статистические данные о расходе электроэнергии на 1 млн. рублей годового объема строительно-монтажных работ. Он зависит от вида строительства и его отраслевой структуры.

В жилищно-гражданском строительстве на 1 млн. рублей приходится в среднем от 70 до 205 кВА удельной электрической мощности, отнесенной к мощности силовых трансформаторов, при годовом объеме СМР (в ценах 1984 года) от 3-5 млн. до 0,5 млн. руб., соответственно.

В промышленном строительстве этот показатель колеблется от 60 кВА до 400 кВА.

Расчетная мощность трансформаторов определяется по формуле:

,

где: С – годовой объем строительно-монтажных работ, определяемый по графику финансирования в период наивысшей интенсивности работ, млн. руб.;

р – удельная мощность, кВА/млн.руб.;

кт – коэффициент, учитывающий район строительства.

При проектировании ППР расчет нагрузок ведется по установленной мощности электроприемников – потребителей электроэнергии. Наиболее точным является способ расчета по мощности, необходимой для обеспечения работы строительных машин – Рс, выполнения строительно-монтажных работ – Рт, освещения наружной стройплощадки – Рон и внутренних помещений – Ров.

Расчет нагрузок ведется по формуле

,

где: Кс, Кт, Ко – коэффициенты спроса, зависящие от количества потребителей табл. 3.3.

cosφ – коэффициент мощности, зависящий от количества и загрузки силовых потребителей – 0,65 – 075.

1,1 – коэффициент, учитывавший потери в сети.

Мощность потребителей электроэнергии (кВт) определяется:

силовых установок Рс и для технологических процессов Рт – по справочникам и каталогам; устройств освещения; Ров, Рон – по удельным показателям мощности на освещаемую площадь (табл. 3.3., 3.4.).

Пересчет мощности в кВА в установленную мощность в кВт производится по формуле:

Таблица 3.3.

Значения коэффициентов спроса Кс и мощности cosφ

№ п/пГруппа потребителей электроэнергииКссosφ
1. 2. 3. 4.Башенные краны Установки электропрогрева Наружное электроосвещение Внутреннее электроосвещение0,7 0,5 1,0 0,80,5 0,85 1,0 1,0

Таблица 3.4.

Удельные показатели мощности

№ п/пНаименование потребителейСредняя освещенность, лк.Удельная мощность Вт/кв. м.
1. 2. 3. 4.Территория строительства в зоне производства работ Зона монтажа строительных конструкций и каменной кладки Освещение помещений (конторы, общественные здания) Для разных потребителей в среднем0,4 3,0 1,0

Источниками электроснабжения на строительной площадке являются трансформаторные подстанции стационарного или передвижного типа. Стационарные трансформаторные подстанции сооружаются в подготовительный период строительства и рассчитываются на мощность от 10 до 1800 кВА. Передвижные трансформаторные подстанции используются на объектах, не обеспеченных постоянным электропитанием. Они подключаются к источникам высокого напряжения энергосистемы (действующей стационарной трансформаторной подстанции) посредством кабеля или воздушной линии. Характеристика некоторых видов передвижных трансформаторных подстанций приведена в табл. 3.5.

Таблица 3.5.

Характеристика комплектных трансформаторных подстанций стационарного типа

⇐ Предыдущая16Следующая ⇒

Дата добавления: 2016-12-06; | Нарушение авторских прав | Изречения для студентов

Меры безопасности

На стройке постоянно происходит передвижение техники и поэтому достаточно часто можно столкнуться с разнообразными рисками. Именно поэтому требования к прокладке временного электричества считаются высокими с точки зрения безопасности. Все электрические элементы обязательно необходимо заземлять.

Если вы планируете выполнять работы с повышенной влажностью, тогда обязательно необходимо выполнить установку узо. Для освещения объекта следует выбрать светильники, которые имеют класс защиты IP54. Это вся информация, которую мы хотели предоставить вашему вниманию. Как видите, выполнить электроснабжение строительной площадки достаточно просто.

Особенности подключения к существующим электросетям

Первая ситуация, которую мы рассмотрим — строительство производится в непосредственной близости от собственного жилья. Способ электрификации от уже зарегистрированного ввода считается менее затратным и более предпочтительным. На время производства строительных работ расходуется электроэнергия, которая уже присутствует на объекте и оплата за нее происходит согласно заключенному ранее договору. Этот вариант подойдет для временного электроснабжения частного дома.

После возведения нового объекта и, возможно, демонтажа старых построек, возникнет необходимость переоформления договора со снабжающей организацией.

Для этого нужно:

  1. Указать расчетную потребляемую мощность.
  2. У организации получить технические условия и точку подключения для ввода.
  3. Заказать проектную документацию.
  4. Проект согласовать с гостехнадзором.
  5. Выполнить электромонтажные работы.
  6. Вызвать электролабораторию для оценки и составления акта испытания.
  7. Заключить договор с энергосбытом, сдать в эксплуатацию объект.

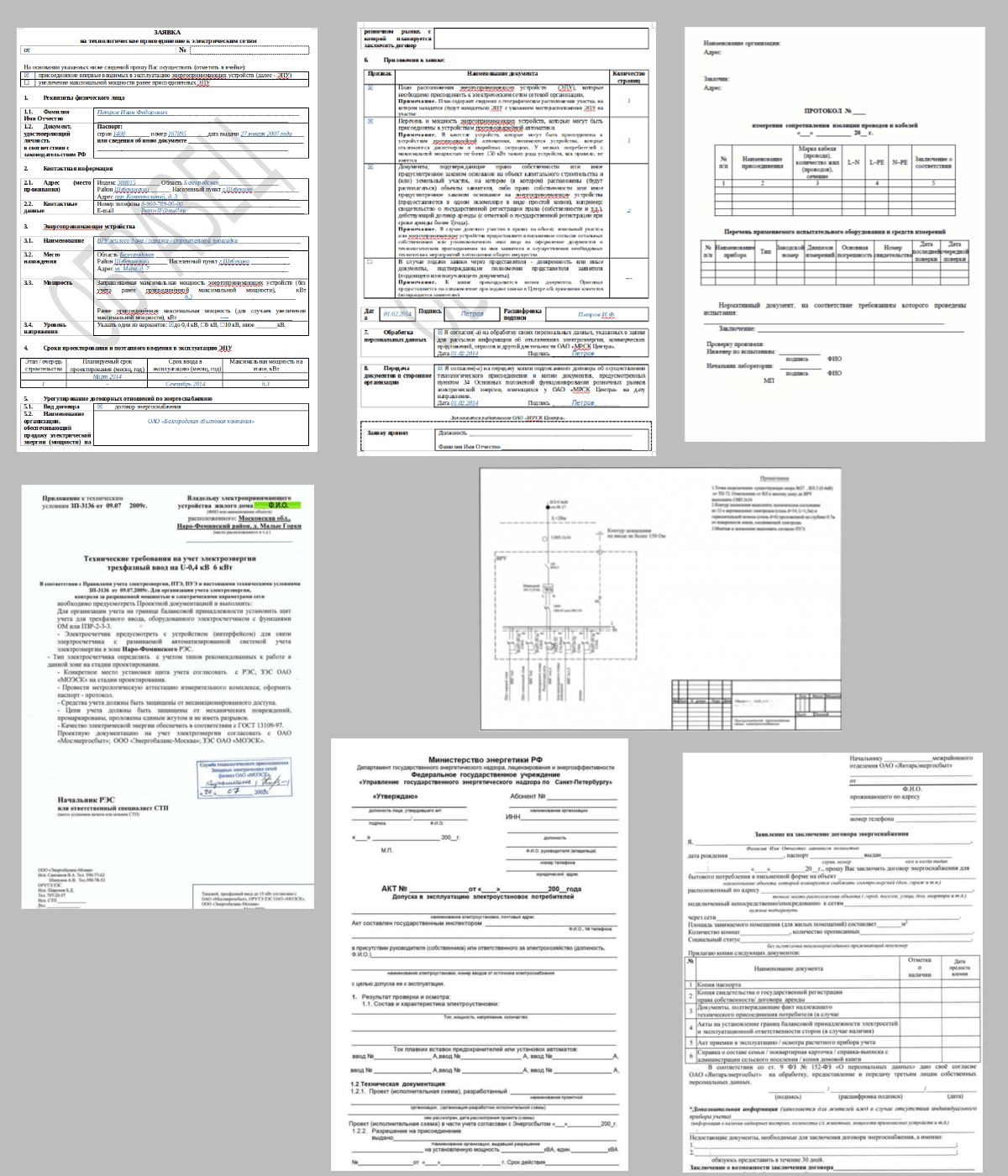

Все документы предоставлены на фото:

Учтите, для того, чтобы сделать временную электропроводку, также потребуется оформить этот пакет документов.

В тех случаях, когда строительная площадка находится вдали от линий электропередач, потребуется строительство новой ВЛ (или прокладка кабеля). Для этого нужно обратится в электросетевую организацию и написать заявление на технологическое подключение, после чего вам должны выдать ТУ. После оформления документов вы должны выполнить условия ТУ и повторно обратится в сетевую организацию, для подключения щита на трубостойке и пломбировки приборов учета. Подробнее о подключении рассказано в видеоролике:

Ввод на объекте нужно делать, как для постоянной эксплуатации. Для этого нужно установить щиток наружного антивандального исполнения с классом защиты IP54. Ящик устанавливают таких габаритов, чтобы была возможность установки счетчика и аппаратов защиты, розеток и шин заземления. Также нужно предусмотреть место для резервного электроснабжения.

При строительстве в пределах некоммерческого товарищества стоимость услуг для коллективных подключений обходится значительно дешевле дачным, садоводческим и гаражным кооперативам. У них имеется трансформаторная подстанция, к которой есть возможность подключиться. Многие коллективы уже устоялись и сформировались. Ремонт и модернизация оборудования производилась за их счет, установка опор, трансформаторов, прокладка ВЛ. Вновь появившимся застройщикам могут предъявить денежную компенсацию от уже проведенных работ и проведенной модернизации части оборудования.

Еще одну ситуацию, которую хотелось бы рассмотреть — временное электроснабжение частного дома от соседей. Если от независящих от вас причин электрификация отлаживается, а сроки поджимают, то стоит договориться с соседями. Если такой добрый человек нашелся, через дополнительный прибор учета происходит подключение электроснабжения на период ремонта и стройки. Заранее оговаривается величина отпускаемой мощности (контроль по прибору учета) и установка защитного ограничительного устройства. Таким способом легче всего сделать временную проводку на участок.

Кстати, немного хотелось бы отойти от темы и предложить вам ознакомиться со способами временного электроснабжения квартиры. Узнайте, что можно сделать, если отключили свет в квартире за неуплату.

Отдельно нужно рассмотреть такой способ снабжения электричеством, как подключение электрогенератора. С технической точки зрения генераторные установки обеспечивают качественную электроэнергию. Строители используют их по своему усмотрению и ни от кого не зависят. Недостаток — это высокая стоимость произведенной электроэнергии. К такому виду снабжения в основном прибегают в начале строительства, когда со временным снабжением произошла заминка на этапе оформления документов.

Предлагаемая схема ЩРСП

Анализ электротравматизма в строительстве свидетельствует о том, что электротравмы чаще всего случаются при эксплуатации временных электросетей, как проводных, так и кабельных, сооружаемых на период строительства различных объектов (промышленных предприятий, жилых домов и т. д.). На таких сетях по различным причинам часто повреждается изоляция, что вызывает косвенное прикосновение к токоведущим частям, а последнее ведет к несчастным случаям.

Одной из мер защиты от электротравм является обязательное применение устройств защитного отключения (УЗО), что и требуют «Правила устройства электроустановок» (ПУЭ) изд. 7, гл.1.7.49; 1.7.50; 1.7.51.

Решить проблему повышения уровня электробезопасности при работе с ручными электрическими машинами, электроинструментом, другим электротехническим оборудованием в строительном процессе призвана разработка – щиты распределительные для строительных площадок (ЩРСП).

Помимо повышения уровня электробезопасности распределительные щиты отличаются и другими положительными качествами: • мобильность, небольшой вес, что позволяет при необходимости легко переносить их на другое рабочее место; • возможность производить контроль исправности отходящих линий электропитания, причем каждой линии отдельно; • возможность подключения щитов к любой электросети, как-то: T-NS или TN-C и т. д., что позволяет включить любого потребителя на строительной площадке в соответствии с требованиями ПУЭ; • возможность контроля за состоянием сопротивления изоляции отходящих линий; • предупреждение и предотвращение пожара, который может возникнуть из-за неисправности электросети и электрооборудования; • стандартные комплектующие изделия модульного типа, что позволяет оперативно производить ремонт в случае необходимости; • раздельное электропитание каждой отходящей линии (при невозможности оперативного ремонта одной из отходящих линий), что позволяет отключить неисправную линию и продолжить работу на остальных.

Модели содержат электроустановочные изделия (автоматические выключатели, УЗО, силовые разъемы и др.). Комплектация ЩРСП отвечает требованиям ГОСТ 51327299 (МЭК-1008) и ГОСТ 52327200 (МЭК-1009), введенных в действие с 2001 г. Щиты сертифицированы органами Госстандарта РФ. Предлагаемые ЩРСП защищены патентом РФ (№ 35043 от 20.12.2003 г.) и рекомендованы для применения в строительном производстве в целях повышения уровня электробезопасности, обеспечения защиты людей от поражения электрическим током и пожарной безопасности оборудования.
