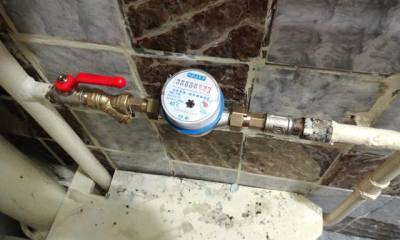

Как установить счетчик на воду в квартире

Целесообразность установки прибора

Установка водомера – первый шаг на пути к рациональному потреблению коммунальных ресурсов и грамотному распоряжению семейным бюджетом. Ведь от объема сэкономленных кубометров напрямую будет зависеть сумма, обозначенная в квитанции.

Повсеместная установка приборов учета дисциплинирует и работников водоканала, не позволяя им бесконтрольно списывать на жильцов потери, возникающие вследствие эксплуатации изношенных сетей.

Галерея изображений Фото из

Для жилых объектов, подключенных к сетям ГВС и ХВС, производят расходомеры, определяющие объем поставляемой холодной и горячей воды. При подключении только к ХВС, устанавливаются устройства только на эти линии

При подключении жилого объекта только к ХВС счетчик устанавливается только на соответствующий стояк. Причем могут использоваться или расходомеры для ХВС, или счетчики для ГВС, считающиеся универсальными

Для оборудования систем водоснабжения в странах СНГ выпускают устройства, устанавливаемые на трубы с условным проходом от 15 до 20 мм

Приборы учета расхода воды из централизованных сетей устанавливаются в отапливаемых помещениях, температура в которых не может понижаться ниже +5º

Счетчики ХВ предназначены для работы в температурном диапазоне от +5°С до +40°С. Счетчики ГВ учитывают расход воды в температурном диапазоне от +5°С до +90°С

Счетные устройства расхода воды располагают на высоте от 30 см до 1 м от уровня чистового пола. Водомерный узел должен быть установлен строго горизонтально

Для установки расходомеров следует подобрать место, удобное для контроля работы приборов и считывания показаний

Применение бытовых счетчиков воды

Счетчики для горячей и холодной воды

Универсальность приборов для горячей воды

Стандартный диаметр трубопроводов

Помещение для установки прибора

Технический регламент приборов

Правильный монтаж водомерного узла

Специфика установки устройств

Как показывает опыт людей, уже установивших у себя счётчики воды своими руками, что подключение водомера дает возможность сэкономить расходы на оплату до 30% при условии, если количество проживающих соответствует числу зарегистрированных в доме жильцов.

Принятые нормы потребления воды не соответствуют объемам израсходованной жидкости в реальной жизни.

Весомо сократить расходы на воду поможет установка прибора учета и в том случае, когда количество жильцов в квартире не соответствует числу прописанных на этой жилплощади.

Например, если в ней живет два домочадца, а зарегистрировано пятеро людей, то плата будет рассчитываться из «среднего» месячного потребления на каждого прописанного члена семьи.

Некоторые хозяева в многоквартирных домах с централизованным водоснабжением не желают устанавливать приборы учета именно на горячую воду.

И причиной этому служит то, что многим близка ситуация, когда ранним утром или поздним вечером, открыв кран с горячей водой, приходится по несколько минут спускать охлажденную жидкость в ожидании горячего потока.

В этом случае, если установить расходомер на горячую воду, помимо потраченного времени на томительное ожидание горячей воды придется еще и переплачивать за стекающую из крана холодную воду по тарифам горячей.

А потому, если вы систематически сталкиваетесь с необходимостью подолгу стачивать воду – задумайтесь, стоит ли ставить на нее водомер. Может, вполне достаточно ограничиться только прибором учета на трубу с холодной водой.

Как правильно подключить: инструкции и правила

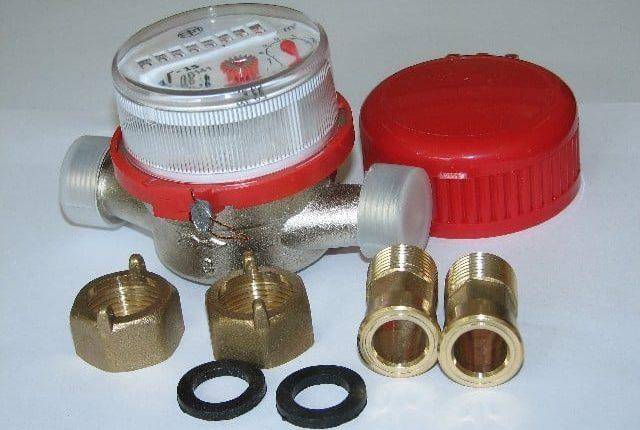

Перед установкой необходимо проверить комплектность прибора, полноту набора инструментов. Далее провести подготовительные мероприятия. Также необходимо знать и помнить правила грамотной установки.

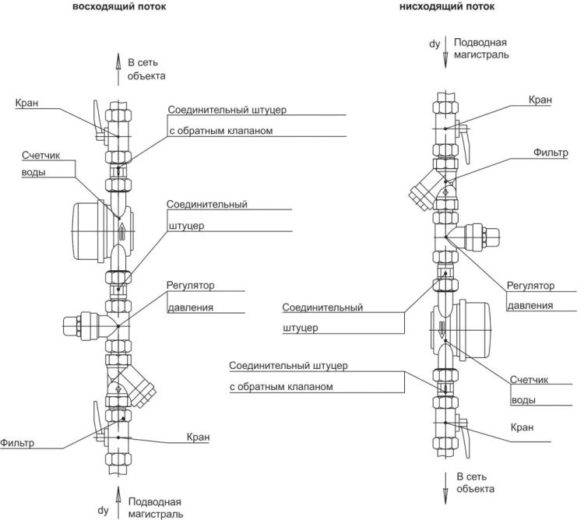

Можно ли устанавливать вертикально или горизонтально, есть ли разница между расположением?

На вопрос о том, монтируется ПУ вертикально или горизонтально, профессионалы отвечают так: водоизмеритель можно размещать как угодно, лишь бы было соблюдено несколько правил:

• расположение прибора должно быть строго по направлению тока воды;
• фильтр грубой очистки обязательно расположить перед ПУ;
• для монтажа выбрать прямой отрезок трубы, ПУ разместить до ответвления.

В техпаспорте указывается, какой тип установки предпочтителен. Устанавливают ПУ согласно этим рекомендациям.

Основные требования

При монтаже стоит придерживаться следующих требований:

1. Оформление процедуры отключения воды по стояку с тем видом водоснабжения, на трубу которого будет установлен ПУ. Каким образом, определяет УК или ТСЖ, осуществляющие обслуживание дома: кому-то достаточно устного уведомления, другим – заявление по всей форме.
2. Согласно нормам и правилам, устанавливаемым законодательством, крепление прибора должно осуществляться на входе коммуникаций в квартиру, то есть в санузле.
3. Место установки должно соответствовать требованиям: быть доступным, удобным для снятия показаний, достаточно освещенным.
4. В наличии должны быть сертификаты и техпаспорт на водоизмерители (как старый, так и новый).
5. После установки необходимо пригласить представителя водоканала для регистрации и опломбирования.
6. Полученные документы необходимо направить в Единый расчетный центр, чтобы прибор поставили на учет и начисляли оплату по его показаниям.

В частном доме

Вышеперечисленные правила установки подходят владельцам как квартир, так и частных домов.

За исключением того пункта, что перекрыть воду собственники частного дома могут самостоятельно. Кроме того, следует вызвать метролога для освидетельствования, пломбировки нового водоизмерителя.

Часто возникают спорные ситуации, когда представители водоканала, ссылаясь на законы, требуют установки счетчика на входе, который расположен в колодце за пределами участка.

В этом случае можно привести пункт статьи 13 Федерального закона №416, согласно которому владелец должен обеспечивать целостность и исправность водосчетчиков. Условие можно выполнить только, если прибор устанавливается в безопасном месте. Потому, вмонтировать ПУ можно на входе воды в дом, например, в подвале.

Квартирные водомеры

Пошаговое исполнение одинаково для квартиры и частного дома. Разница – в месте расположения.

В частных домах – внешний колодец или внутренняя локализация в подвале. В квартирах – санузел.

Сначала необходимо произвести подготовку необходимых инструментов и материалов:

• болгарка (если трубы металлические), либо ножовка;
• паяльник для ПВХ-труб;
• изоляционные материалы: лен, ФУМ, силикон;
• соединительные уголки, сгоны;
• муфты-переходники (если трубы разных диаметров);
• уплотнительные прокладки.

Далее нужно:

• осмотреть и проверить ПУ и его документацию,
• перекрыть трубу и слить остатки жидкости, открыв кран,
• продумать устранение остаточной жидкости, которые натекут из вскрытой трубы (посудина, тряпки).

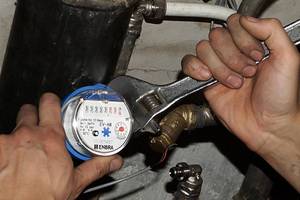

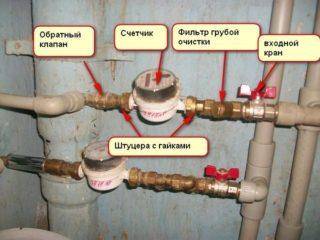

Затем выполняется монтаж:

• определяют входное и выходное отверстия на приборе, иначе – некорректные показания, поломки;
• собирают штуцер: для этого нужно продеть в резьбовую гайку, ввинтить гаечным ключом в вывод на трубе;
• размещают прокладку (лучше резиновую) внутри гайки;
• наматывают на резьбу обмотку (паклю), смочить равномерно силиконом;
• соединяют новый прибор с трубами.

После нужно проверить герметичность всех соединений. Необходимо перекрыть все краны, пустить воду и наблюдать, есть ли протечки. Для удобства можно использовать бумажный фильтр или туалетную бумагу, намотанную на крепления. Намокнет – подтянуть соединения.

Для вертикального крепления отличий в пошаговом исполнении нет. При выполнении работ можно воспользоваться схемами:

Нет принципиальной разницы и в установке разных типов счетчиков холодного и горячего водоснабжения: строение у них идентичное, а с распространением универсальных водоизмерителей для обоих типов этот вопрос более не актуален.

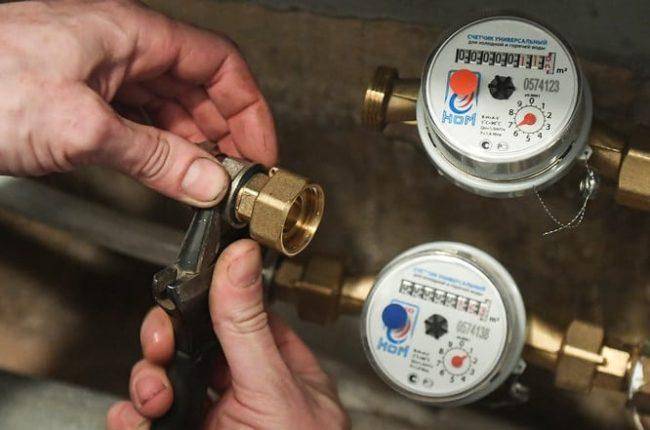

При установке нескольких приборов сразу (для лучшего контроля), различия будут только, если используются разные по строению ПУ (например, механический и электронный с питанием от электричества).

Ставить самостоятельно или через фирму

Установка счетчика

Как было уже упомянуто выше, поставить счетчики на воду можно как самостоятельно, так и воспользовавшись услугами сантехников управляющей компании или специалистов фирмы, имеющей лицензию на выполнения таких работ.

Порядок самостоятельной установки

Последовательность действий при самостоятельном монтаже водосчетчика в квартире и частном доме существенно отличается.

В первом случае необходимо:

1. Позвонить в управляющую компанию и уведомить специалиста, обслуживающего дом о самостоятельной установке водомеров.
2. Рассчитать и закупить необходимое количество фитингов, запорной арматуры – шаровых кранов, фильтров грубой очистки, переходных ниппелей, муфт.
3. При необходимости замены вводных кранов вызвать сантехника для отключения стояков горячей и холодной воды.
4. Произвести демонтаж старых коммуникаций, установить счетчики.
5. Вызвать контролера водоканала или сантехника управляющей компании для проверки и опломбировки установленных водомеров.

В частных домовладениях процесс самостоятельной установки водомера значительно упрощается. Так, для монтажа необходимо:

1. Перекрыть в ближайшем смотровом водопроводном колодце кран, питающий его дом.
2. Закупить материалы.
3. Произвести монтаж водосчетчика.
4. Вызвать контролера водоканала, обслуживающего район, в котором расположен дом, для опломбировки и введения в эксплуатацию водомера.

Для самостоятельного монтажа водомеров необходимо обладать минимальным набором инструментов и иметь навыки по паковке металлических резьбовых соединений, пайке фитингов из полипропилена, монтаже обжимных или прессовых фитингов для металлопластиковых и медных труб.

 Как нанять хорошую фирму и что они должны сделать

Чтобы найти компетентную и надежную фирму для установки водомеров, владельцу жилья необходимо:

• Запросить список фирм, имеющих лицензию на проведения данных видов работ в местном ДЭЗе (дирекции эксплуатации зданий).
• Произвести поиск фирмы самостоятельно через интернет и другие средства массовой информации – газеты, телевидение.
• Выбрать из всех найденных одну с наиболее низкими расценками, большим количеством положительных отзывов (как реальных, так и в интернете), хорошей репутацией и высоким рейтингом на специализированных сайтах.

С выбранной фирмой обязательно необходимо заключить договор на оказание сантехнических услуг. В данном документе должны быть указаны:

• Полное наименование сторон договора – Ф.И.О владельца жилья (Заказчик), юридического лица, представляющего фирму (Подрядчик).
• Предмет договора.
• Права и обязанности Подрядчика и Заказчика.
• Сроки установки счётчиков на воду и их стоимость (сколько будет стоить монтажные работы, сам прибор, к какому числу они должны быть завершены).
• Порядок приемки работ.
• Гарантийные обязательства.

Также к договору должны прилагаться график выполнения работ.

После подписания договора специалисты компетентной фирмы производят следующие работы:

• Выезд к заказчику и осмотр места работ;
• Составление списка необходимых материалов с их последующей закупкой фирмой или самим заказчиком;
• Согласование с владельцем удобного для него времени проведения работ;
• Замена водосчетчиков.

Заказчик проверяет качество выполненных работ, после чего подписывает акт приема выполненных работ. Далее, следует оплата заказчиком подрядчику с подписанием акта приема-сдачи денежных средств. Также по завершению работ специалист Подрядчика должен проконсультировать Заказчика по дальнейшему уходу за установленным прибором, периодичности его поверки, выдать пакет документов необходимый для постановки водомера на учет в управляющей компании.

Средняя цена установки счетчиков воды в квартире на трубы из металла, пропилена, металлопластика в среднем составляет 2500- 3000 руб. При монтаже водомера на такой более «далекий» и зачастую недоступный тип коммуникаций, как медные трубы, проведенные работы буду стоить в 1,5 раза больше (4000 -4500 руб.).

Какие возникают ошибки и как их избежать?

Типичные ошибки, возникающие при монтаже:

Перепутали вход и выход. Если прибор установили противоположно току воды, он будет показывать одни девятки.Это значит, что ПУ крутит в обратную сторону. Длительное использование в неправильном положении приводит к поломке.
Потому при монтировании нужно внимательно следить за тем, откуда поток входит в прибор. Вход часто отмечен стрелкой или цветовым индикатором.

Плохая герметизация креплений. В результате могут случиться протечки. Показания тоже будут некорректными

Потому так важно проверять герметичность по окончании работ и в течение нескольких недель после установки.

Перекрыли не ту трубу перед установкой. Поток воды, заливающий все вокруг, быстро сообщит об ошибке

Такие ситуации возникают редко при большой рассеянности.

Описанные действия и внимательность владельца помогут уберечь от возникновения таких оплошностей.

Как правильно установить счётчики воды?

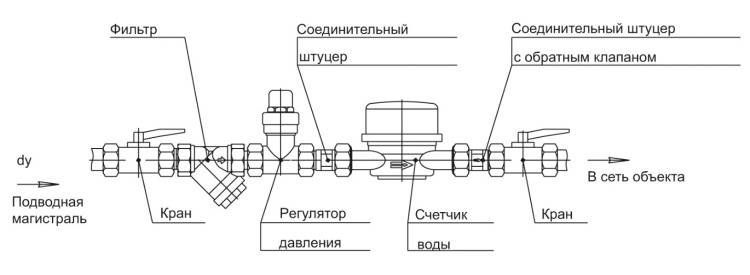

Технические требования (технические условия) по установке счётчиков воды, в которых говорится как правильно установить водосчётчики, вы можете получить в вашей ресурсоснабжающей или управляющей организации. При несоблюдении этих требований водосчётчики не будут приняты к учету.

Согласно техническим условиям на установку счётчиков воды, действующим в Челябинске, необходимо обязательно установить отсечные шаровые краны, фильтры грубой очистки воды, предотвращающие попадание крупных механических частиц в счётчик воды, и обратные клапаны.

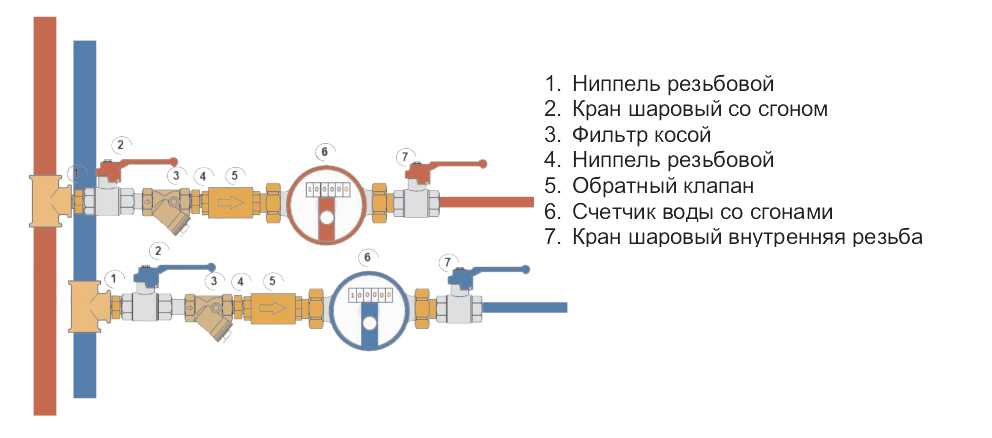

К тому же для снижения вероятности аварии в местах соединения монтируемой конструкции с трубопроводом, мы рекомендуем, обязательно нарезать свежую резьбу. Это поможет избежать возникновения аварийных протечек в местах соединения.

Помните: резьбовое соединение – самое слабое место в монтируемой при установке водомеров конструкции. Чаще всего именно из-за старого резьбового соединения происходят аварии с затоплением помещений (соединения ржавеют и оборудование под давлением воды срывается).

Как врезается водяной счётчик в водопровод

Врезка водомера в систему центрального водоснабжения из металлопластиковых или полимерных труб – процесс достаточно простой и поэтому вполне выполнимый самостоятельно.

Полипропиленовые трубы без особых проблем разрезаются при помощи специального инструмента или простого ножа. Соединение такого трубопровода также очень простое, однако, требует наличия специально ручного паяльника.

При этом вне зависимости от материала труб, все работы по врезке водомера проводятся в определённом порядке.

1. Разрезается труба и выполняется подключение к отсекающей водопроводной арматуре заранее собранного узла счётчика контроля потребляемых водных ресурсов. Для уплотнений соединений используют паклю или монтажную ленту.
2. После завершения подключения к центральному стояку водоснабжения переходят к выполнению замеров размещения ответного резьбового соединения.
3. Измеренный участок трубопровода вырезается и на его конце нарезается резьба или устанавливается фитинг. Для соединения пропиленовых частей используют паяльник.
4. С водомера скручивается обратный клапан совместно с накидной гайкой и накручивается на подготовленное резьбовое соединение.
5. На следующем этапе накидная гайка снова накручивается на прибор контроля потребления водных ресурсов.
6. Открывается кран на центральном стояке для возобновления подачи воды в квартиру и проверяется герметичность всех соединений.
7. В случае обнаружения протечки нужно выполнить затяжку резьбовых соединений.
8. Завершающим этапом является вызов инспектора для опломбировки счётчика на воду и выдаче акта о введении прибора в работу.

Если рассматривать врезку прибора контроля потребления воды в металлический трубопровод, то этот процесс усложняется необходимостью резки труб и нарезания резьбы с помощью специальных инструментов.

Какая документация потребуется для ввода счётчика в эксплуатацию

После окончания всех монтажных работ по установке счётчика на воду должен быть составлен акт, подписанный всеми заинтересованными сторонами.

В документ должны быть внесены данные о приборе, дата его монтажа, информация о потребителе воды и представителя водоканала.

Кроме акта домовладелец должен иметь следующие документы на водомер:

• паспорт на прибор учёта воды, в котором указываются первичные данные о расходе водных ресурсов, а также сведения о времени установки или замены оборудования;
• документ, удостоверяющий поверку водяного счётчика в котором должна быть указана дата повторного проведение контроля качества работы прибора.

Для плановых проверок прибора его демонтируют и предоставляют в специальную компанию для сверки точности показаний водомера.

Как видно, правила установки или замены счётчика на воду в квартире не такие уж и сложные для проведения своими силами. Естественно, что возможны некоторые отклонения от обобщённой технологии в зависимости от требований, предъявляемых к приборам в разных регионах страны.

Если в собственных силах и правильности проведения работ уверенности нет, то лучше обратиться за помощью к сертифицированным компаниям, которые помимо установки прибора будут контролировать периодичность сверок.

Где в квартире устанавливать счётчики воды?

Место установки приборов учёта воды оговаривается в СНиП 2.04.01-85. Если коротко, то счётчики воды необходимо устанавливать как можно ближе к отводу воды от магистрального трубопровода в квартиру (на этом месте обычно устанавливается вентиль).

Помните, что на каждый такой отвод необходимо устанавливать водосчётчик. К тому же необходимо учитывать требования по установке водосчётчика, указанные в его техническом паспорте.

Если вы устанавливаете счётчики воды самостоятельно и определились с вопросом, где установить счётчики воды, не забудьте установить фильтры грубой очистки воды. Это, во-первых, входит в обязательные технические условия, во-вторых, увеличивает срок службы водомера и защищает от попадания механических частиц в систему водоснабжения квартиры.

Что делать после?

Завершающий этап после монтажа обязательная проверка работоспособности. Для этого последовательно выполняют действия:

• включают подачу воды;
• постепенно открывают шаровый кран;
• проверяют, если ли протечка.

В случае, если все прошло без утечки воды и счетчик нормально работает, вызывают инспектора Водоканала. После проведения осмотра, производят пломбировку водомера, регистрируют и выполняют отметку в техпаспорте устройства.

Частник должен получить документ о принятии прибора в эксплуатацию, техпаспорт с отметкой о дате пломбы. Расчеты показаний счетчика проводят с этого дня.

Пломбу нельзя ставить самостоятельно или приглашать мастеров – частников. Процедуру опломбирования проводят после официальной заявки на приемку устройства для измерения расхода воды.

Важно! Пока не проведена регистрация, показания водомера нельзя брать для расчета стоимости услуг по водоснабжению. Процедуру лучше сделать сразу после успешного испытания конструкции учета.

Пошаговая инструкция

При замене счетчика воды порядок действий следующий. Перед установкой счетчика на воду проверяется его комплектность. Следует убедиться, что старый счетчик был расположен в удобном месте для снятия показаний. К прибору должен быть обеспечен удобный подход. Счетное устройство должно хорошо освещаться естественным или искусственным светом.

Инструменты и материалы

Для качественного выполнения монтажных работ требуется подготовить инструменты и материалы. Сюда относятся:

1. Новый водомер.
2. Фильтр. Чтобы исключить попадание в прибор взвешенных в воде мелких частиц.
3. Обратный клапан. Он необходим для исключения вращения счетчика в обратном направлении воздухом, при отключении подачи воды;
4. Болгарка для зачистки металлических труб;
5. Герметизирующие средства: пакля, силиконовые герметики, ФУМ-лента.
6. Паяльник, если трубы стоят полимерные.
7. Уголки. Требуются для крепления водомера с термодатчиком к стене.
8. Сгоны и переходные муфты при несоответствии диаметров труб и выходов водомера.
9. Паронитовые прокладки, для устройства контроля горячей воды.
10. Резиновые прокладки для аппарата холодной воды.

Если финансы позволяют желательно приобрести еще два узла:

1. Редуктор давления. Это агрегат, который не относится к обязательным принадлежностям. Однако его использование сглаживает пульсирующие толчки воды. В результате счетчик не испытывает перегрузок и служит намного дольше. Установка такого узла ведется после фильтрующего элемента.
2. Запорный кран, располагающийся после счетчика. Потребность в нем возникает при замене счетного устройства. Даже перекрыв кран на стояке, в трубах, которые тянутся после аппарата, стоит до 5 л воды, которая окажется на полу.

Подготовка

Чтобы замена счетчика воды не вызвала затруднений, нужно выполнить ряд подготовительных работ.

1. Ведется осмотр аппарата. Проверяется совпадение номера на корпусе оборудования с паспортными данными.
2. В паспорте проверяется наличие штампа о проведении поверки.

Проводится демонтаж старого счетчика. Порядок работы следующий:

1. Перекрывается общий кран подачи воды. Он расположен в каждой квартире. Если после перекрытия вода продолжает поступать в смесители, значит, замене подлежит и перекрывающее устройство. Согласовывать с УК такие действия не надо. Для частного сектора проблем вообще не возникает.
2. Обязательно заранее готовятся тряпки, поскольку в трубах всегда присутствуют остатки воды и при откручивании гаек, из мест стыка, начнет выливаться грязная жидкость.
3. Используя накидные ключи, идет откручивание гаек, крепящих водомер. Иногда с этим могут возникнуть сложности. С течением времени гайки прикипают к поверхности железных труб и сорвать их становится трудно, а иногда и невозможно. Тогда используется болгарка, которой гайки срезаются.
4. Вынимается старое устройство, снимаются прокладки и выбрасываются. Все места стыка на сгонах зачищаются от въевшегося материала старых прокладок. Для этого используется обычный нож.
5. Демонтируется фильтр и обратный клапан.
6. На этом демонтаж старого прибора заканчивается.

Порядок действий

После демонтажа отслужившего свой срок оборудования идет установка нового прибора. Чтобы заменить счетчик воды, последовательно проводятся следующие действия:

На первом этапе устанавливается фильтр механической очистки.

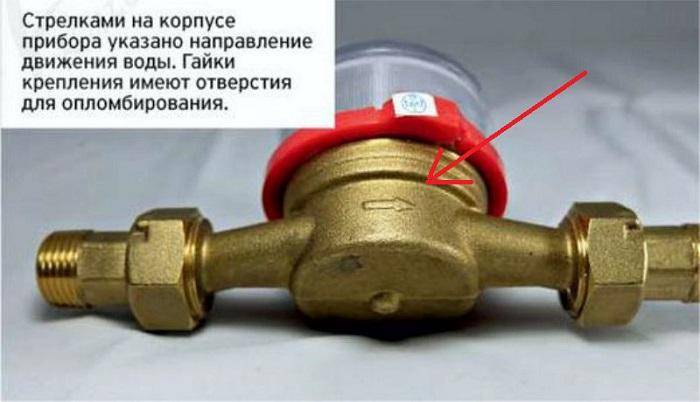

Чтобы установить новый счетчик, обратите внимание на стрелку, указывающую направление движения воды.
На места старых прокладок устанавливаются новые. Материалом является резина или паронит.
Сразу за прибором ставится обратный клапан.
При помощи ключа затягиваются накидные гайки

На резьбу сгона герметизирущая лента или пакля не ставится. Она там не нужна, поскольку при сильном затягивании, прокладки надежно закрывают все щели. Присутствующее герметизирующее вещество, только создаст дополнительные трудности при закручивании гаек.

Возможные ошибки

При самостоятельном монтаже прибора иногда возникают ошибки в правильности установки.

Носят они следующий характер:

1. Оборудование установлено в направлении противоположному тому, что указано стрелкой.
2. После снятия старого устройства не проводилась промывка трубопроводов. Как результат, грязь попала в механизм аппарата.
3. Плохое очищение старого герметика приводит к плохой герметичности стыков.

Необходимые комплектующие

Чтобы без проблем установить счётчик воды своими руками нужно следовать определённой схеме. Но в первую очередь, нужно подготовить необходимые комплектующие и разобраться в их предназначении.

Запорный кран – устройство для перекрывания вводной трубы в случае поломки. В большинстве случаев используют устройство шарового типа из латуни. Если водопровод выполнен из пластиковых труб, то соответственно устанавливают пластиковое устройство

Большую важность имеет качество крана, чтобы он не вышел из строя и не устроил в доме потоп.
Очистительный фильтр, который оснащается металлической сеточкой, предотвращающей, попадание в систему крупного мусора. Обычно фильтры изготовляются прямыми или косыми и нуждаются в регулярной очистке в процессе эксплуатации.
Обратный клапан, основным предназначением которого является предотвращение обратного хода механизма счётчика в случае внезапного исчезновения подачи воды

Это происходит если краны в квартире открыты, и воздух начинает проникать в систему водопровода.
Непосредственно прибор контроля объёмов подаваемой воды – водомер.

Важно помнить, что в процессе монтажа счётчика патрубок слива воды с фильтра должен направляться вниз, если водомер располагается горизонтально либо в сторону при вертикальной установке прибора. Это обусловлено тем, что при чистке фильтра вода будет направлена в другую сторону от счётчика и не зальёт прибор
