Установка полотенцесушителя в ванной: устанавливаем своими руками в ванной комнате, видео

Как правильно выбрать полотенцесушитель

Данный агрегат подразделяется на три категории, модели каждой из которых отличаются по установке:

• водные полотенцесушители;
• электрические модели;
• комбинированные агрегаты.

Водный полотенцесушитель обладает такими качествами, как:

• классический дизайн;
• необходимость наличия горячего водоснабжения или отопления в квартире для его установки;
• возможность отключения от общей системы водоснабжения с помощью специального крана;
• модель изготавливается из металла или пластика;
• выгодная стоимость.

Характеристики электрической модели выглядят так:

• возможность применения в помещениях, где нет горячей воды и центрального водоотвода;
• возможность выбирать модель в зависимости от мощности с учетом потребления того или иного количества электроэнергии;
• возможность установить полотенцесушитель открытым и закрытым способом;
• есть автоматизация процесса накала;
• возможность установки в разных типах помещений;
• широкий выбор моделей в плане дизайна.

А вот комбинированные агрегаты имеют гибридную конструкцию, однако преимущественно относятся к водному типу. Так, через змеевик идет горячая вода, а чтобы ее подогреть при отсутствии отопления используются электрические нагревательные приборы. Однако в отличие от двух предыдущих типов, такие полотенцесушители очень дорогие.

Схемы установки

При наличии стояка ГВС или отопления для подключения водяных полотенцесушителей используются способы подключения:

• боковой;
• диагональный;
• нижний.

Выбор варианта зависит от расположения коммуникаций в помещении и модели сушилки.

Схема 1 — боковое подключение без смещения или заужения байпаса

Полотенцесушитель работает за счет естественной циркуляции горячей воды, которая, охлаждаясь, по законам физики выталкивается новыми нагретыми порциями.

Межосевое расстояние прибора должно быть меньше или равно расстоянию между отводами, но не больше. Это создает разницу давлений, необходимую для заполнения трубок жидкостью и ее движения.

Такое подключение наиболее эффективно, что подтверждено исследованиями с помощью тепловизора.

Схема 2 — диагональное подключение

Перед боковым такой монтаж полотенцесушителя не обладает какими-либо преимуществами.

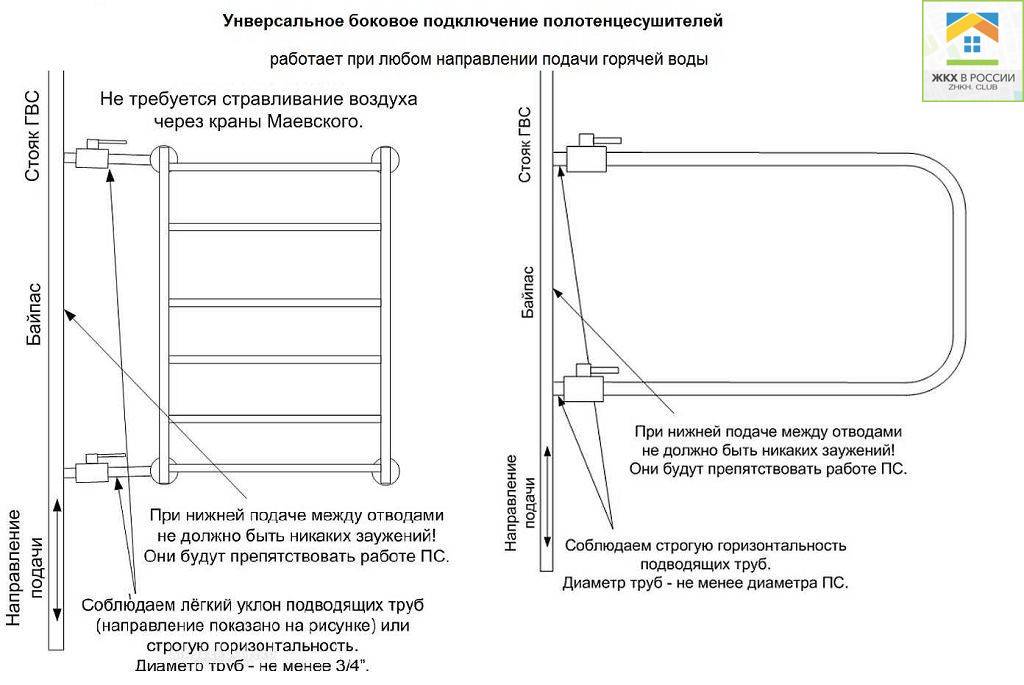

Боковое или диагональное подключение работает при любом направлении и скорости подачи воды. После отключения не нужно стравливать воздух. Допускается установка на расстоянии от стояка до 4-5 м.

Схема 3 — нижнее подключение

Этот способ не так эффективен, как боковое подключение, но свои плюсы имеются:

• между отводами может быть любое расстояние, величина которого не влияет на работоспособность системы;
• можно проложить трубы в уровне пола или под ванной.

Желательно, чтобы оба отвода располагались ниже полотенцесушителя для обеспечения равномерности подачи теплоносителя и предотвращения его застоя.

Неправильные схемы

Ниже приведены варианты неправильного подключения, при которых полотенцесушитель греется плохо или совсем не работает.

Если уже проделан ремонт и завершена укладка плитки, замену полотенцесушителя при неполадках в работе можно избежать, если установить насос с термодатчиком и защитой от сухого хода.

3 Демонтаж старого полотенцесушителя

Перед тем, как повесить полотенцесушитель в ванной комнате, нужно вначале удалить старый змеевик, если он имеется. Демонтаж и установка полотенцесушителя своими руками проводятся только после перекрытия стояка горячей воды. Поэтому нужно заранее обратиться с соответствующим заявлением в домовое управление. Когда подача горячей воды в стояк будет остановлена, установка полотенцесушителя может начинаться.

Чтобы снять старое устройство, нужно разрезать болгаркой сваренные трубы, оставив запас длины для нарезания резьбы. Демонтаж при наличии резьбовых соединений значительно упрощается. В этом случае нужно просто раскрутить соединительные узлы. Затем старый полотенцесушитель нужно аккуратно снять с поддерживающих кронштейнов.

Старый полотенцесушитель на полу

Новое устройство устанавливается на имеющуюся разводку.

Для этого нужно определить межосевую величину для правильной подводки труб и определить, на какой высоте будет укреплен змеевик.

Затем производится установка кранов. Все соединения при этом изолируются специальным средством или обматываются льном.

Теперь можно подводить и приваривать трубы. После завершения этого этапа можно присоединить полотенцесушитель к основной магистрали.

Требуемые материалы

Перед установкой важно проверить комплектацию устройства, ознакомиться с конструкцией, схемой подключения новой сушилки, а также изучить инструкцию. Лучше всего заблаговременно подготовить нужные материалы и инструменты

• непосредственно приобретенный полотенцесушитель;
• кронштейны;
• ПВХ-трубы необходимого диаметра (26 и 32 мм);
• отвертка;
• турбинка;
• крепеж;
• нож для резки ПВХ-труб;
• строительный уровень и молоток;
• два разводных ключа;
• два-три шаровых крана;
• пакля или какой-то другой уплотнитель;
• две накидные паечные гайки;
• паяльник для ПВХ-труб;
• ПВХ-колена;
• одно ПВХ-колено с внутренней резьбой;
• два тройника (в случае если устанавливаете перемычку);
• одна муфта с внутренней резьбой.

Установка полотенцесушителя водяного типа порядок работ

Водяной тип полотенцесушителя, порядок монтажа которого будет описан ниже, без труда можно установить своими руками.

Схема правильного подключения полотенцесушителя.

Установка любого полотенцесушителя всегда выполняется по заданной схеме:

1. Демонтаж старого осушителя для полотенец.
2. Установка кранов.
3. Монтаж нового осушителя.
4. Проверка качества монтажа.

Если все будет выполняться по описанной выше схеме, процедура не займет более нескольких часов. Каждый этап из приведенных выше будет отдельно рассмотрен.

Прежде чем выполнять подключение нового водяного полотенцесушителя, следует обязательно избавиться от старого.

Это делается своими руками таким образом:

• перекрывается подача горячей воды в трубу, к которой присоединяется полотенцесушитель (это можно сделать либо своими руками, либо обратившись в необходимую инстанцию);
• выполняется демонтаж полотенцесушителей с боковым контактом и любых тех, которые не являются частью трубы горячего водоснабжения (при этом просто откручиваются резьбовые соединения);
• в случае, если резьба «прикипела» либо прибор сильно приварен к трубе, его стоит обрезать, используя болгарку.

Важно! В процессе демонтажа полотенцесушителя обрезка производится с расчетом достаточного для нарезания резьбы участка трубы. Демонтированный прибор следует снять с кронштейнов

Затем можно без опасений переходить к установке кранов

В случае срезки старого устройства, на остатках трубы может быть нарезана новая резьба при помощи плашки необходимого диаметра. Если же резьба на трубах остается — ее тоже нужно удалить для повышения качества соединения резьбы

Затем можно без опасений переходить к установке кранов. В случае срезки старого устройства, на остатках трубы может быть нарезана новая резьба при помощи плашки необходимого диаметра. Если же резьба на трубах остается — ее тоже нужно удалить для повышения качества соединения резьбы.

После приведения в порядок резьбы нужно монтировать арматуру запорного типа, то есть краны.

Это необходимо для того, чтобы:

• отрегулировать интенсивность работы устройства посредством открытия либо закрытия его кранов;
• в случае нужды в ремонте (к примеру, когда полотенцесушитель течет) либо в замене прибора осуществить перекрытие воды и выполнить все нужные для этого действия.

https://youtube.com/watch?v=vC4heReuh7E

Если вы желаете установить перемычку — следует предусмотреть ее монтаж на текущем этапе.

Зависимо от используемого типа полотенцесушителя, следует выбрать фитинги — угловые либо прямые.

Следует сделать уплотнение каждого резьбового соединения при помощи специальной льняной подмотки своими руками. Для конических соединений используется лента ФУМ.

Далее прибор подключается к фитингам, крепления затягиваются (при этом нужно внимательно следить за тем, чтобы не повредить резьбу).

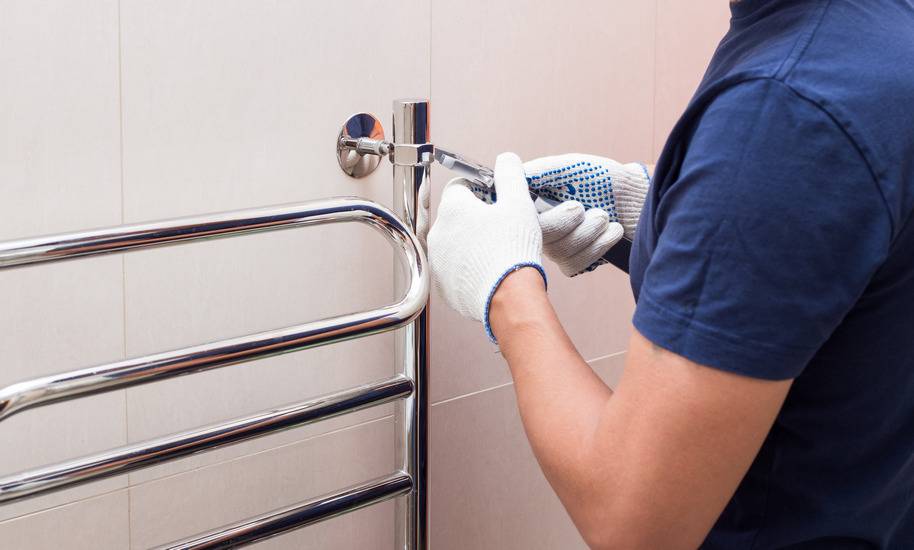

Полотенцесушитель крепится к стене своими руками или при помощи хомутов, или используя специализированные телескопические держатели.

При внимательном изучении всей информации у пользователя не должно остаться вопросов о том, как правильно монтировать полотенцесушитель. При этом он обязательно справится с установкой своими руками.

Монтаж полотенцесушителя своими руками: пошаговая инструкция

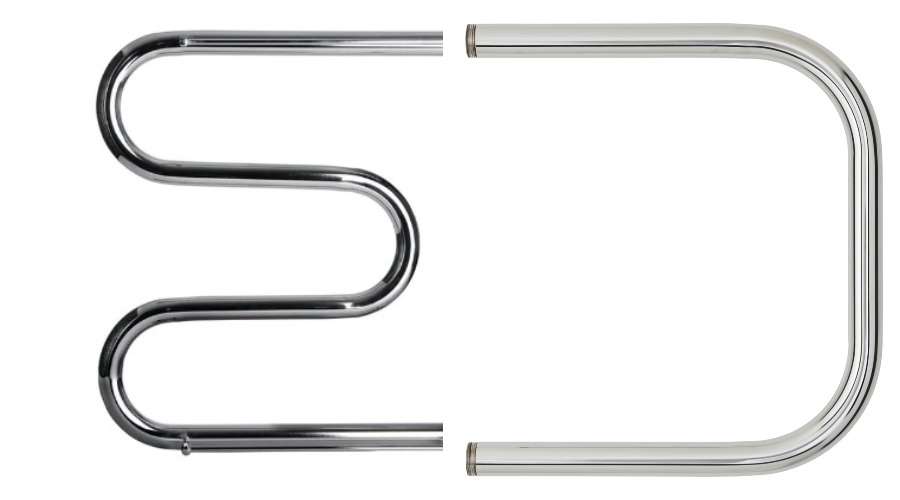

Наиболее простой в установке прибор — М- или П-образной формы с боковым подключением. Для него на стояке подготавливаются отводы с межосевым расстоянием 500 или 600 мм с кранами. Нужно купить подходящую по размерам и диаметру трубы сушилку, «американки», уплотнительную нить. Понадобятся ключи для установки муфт и «американок», накладки для маскировки соединений, строительный уровень.

Установка полотенцесушителя небольшого размера с боковым подключением

Монтаж проводится в следующем порядке:

1. Намотать нить на все наружные резьбовые соединения.

На трубы заранее надеть накладки. Если конструкции съемные, можно сделать это по окончании работ.

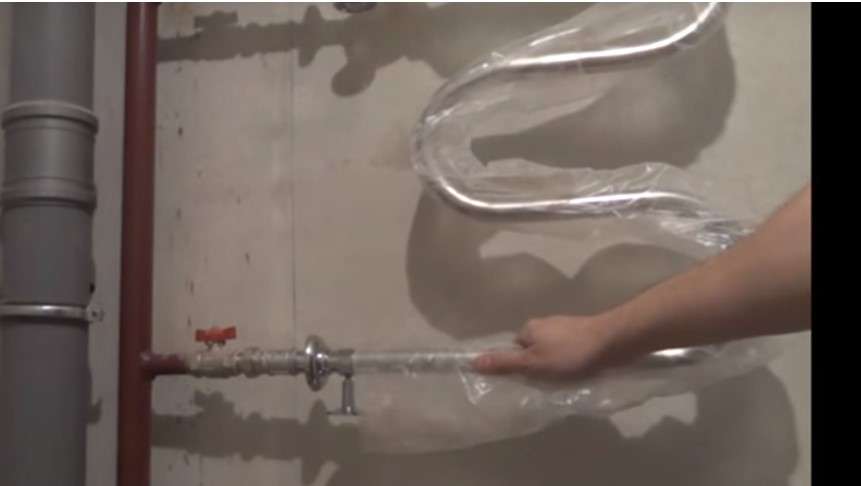

Прикрутить к полотенцесушителю соединительную муфту, затем «американку», используя разводной и газовый ключ.

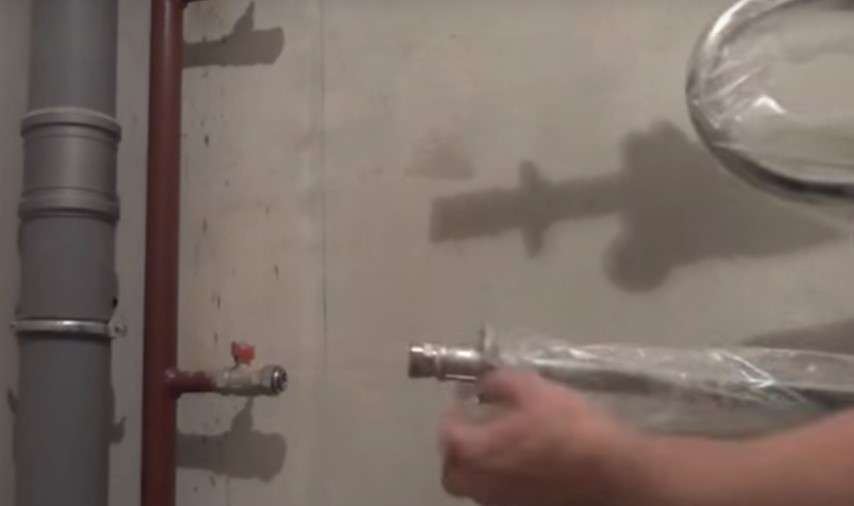

Вкрутить ответные части «американок» в краны на отводах стояка.

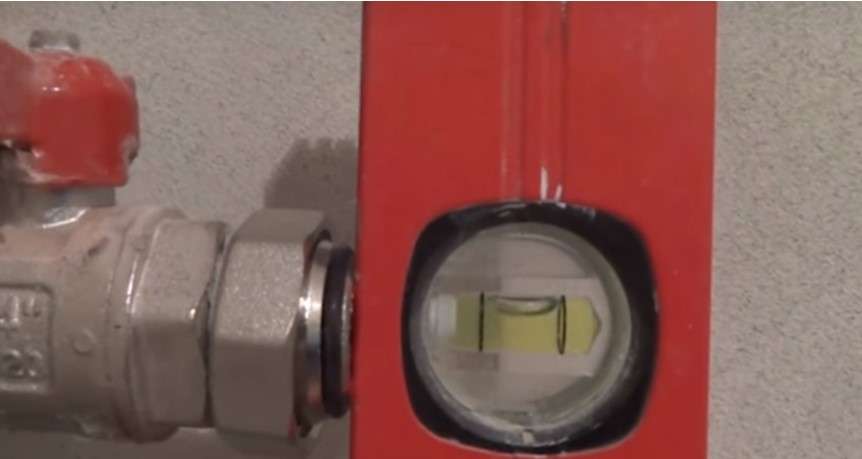

Проверить вертикальность соединений строительным уровнем.

Сушилку установить в нужное положение, закрутить «американки».

Провести пробный пуск, чтобы проверить герметичность конструкции.

Если отделка стен еще не закончена, полотенцесушитель демонтируется, а после ее завершения устанавливается и крепится к плитке.

Установка полотенцесушителя с нижним подключением

Как правило, снизу подключается модель «лесенка». Монтировать такой прибор нужно следующим образом:

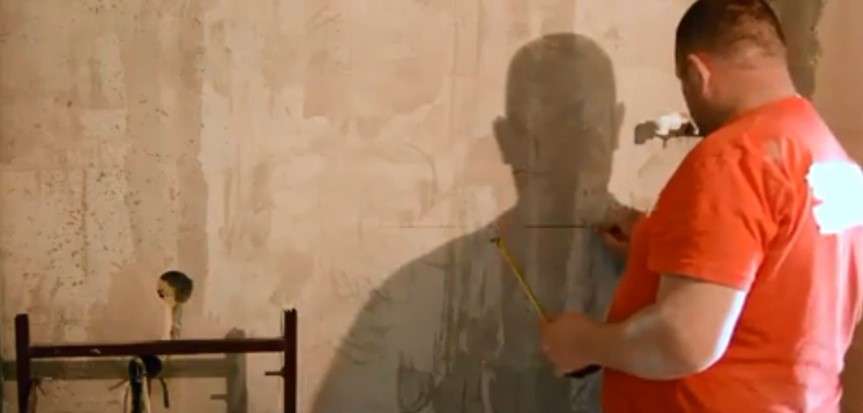

1. На стене разметить точки крепления прибора.

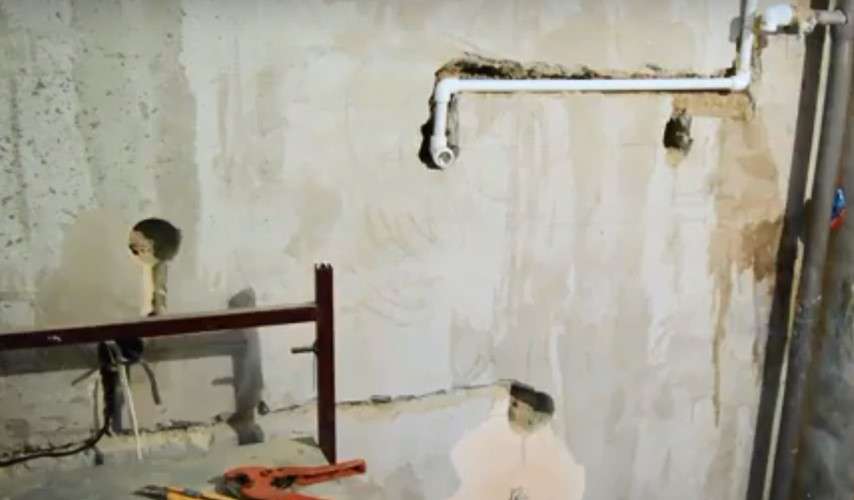

Если необходимо, для подводки труб в стене проделать штрабы.

Трубы от стояка отопления распаять на 2 отвода.
Наружную резьбу обмотать уплотнительной нитью.

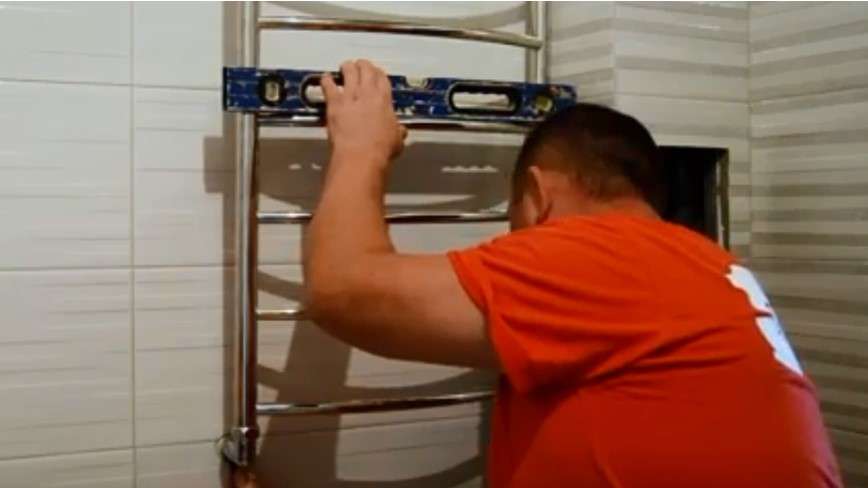

Полотенцесушитель временно повесить на стену, выровнять по уровню, закрепить дюбель-шурупами. Нужно следить, чтобы муфты отступали от стены на толщину плитки, которой будет отделываться поверхность в дальнейшем.
Штрабы смочить и оштукатурить.
Сушилку снять с креплений и провести облицовку стен плиткой. Окончательно установить прибор уже после отделки с помощью эксцентриков, вкручивая их через ревизионные отверстия в переходные муфты. На этом этапе смонтировать все прокладки. Положение конструкции тщательно выверить уровнем.

Разметить точки верхних креплений.
Полотенцесушитель опять снять. Накрутить декоративные фланцы на нижние крепления.
По верхней разметке просверлить отверстия, вставить дюбели, повесить оборудование и закрутить все шурупы.
Открыть краны, стравить воздух и проверить наличие утечек.
Ревизионное отверстие закрыть люком.

Полотенцесушитель с нижним подключением готов к работе.

Управление программным блоком электрического полотенцесушителя

В случае наличия программного блока ваш полотенцесушитель может работать в разных режимах.

Индикация о настройках отображается на экране (нажмите, чтобы увеличить изображение):

Программируемые полотенцесушители могут работать с использованием многотарифных термостатов, регулируемых вручную.

Могут поддерживаться следующие функции:

Все режимы задаются нажатием соответствующих кнопок на панели управления.

*** Как видите, в подключении электрического полотенцесушителя к сети и в его монтаже на стену в ванной комнате нет ничего сложного и вы вполне сможете выполнить все необходимые операции самостоятельно.

Установка полотенцесушителя в ванной своими руками

Теперь давайте подробно рассмотрим, как установить полотенцесушитель своими руками наиболее распространенного водного типа. Сперва предлагаем посмотреть обучающее видео на эту тематику.

Способы установки водного полотенцесушителя

Водные конструкции наиболее распространены, их установить своими руками не составит труда. Существует два способа их установки: это врезание полотенцесушителя в имеющуюся отопительную систему или же его подключение к централи горячего водоотвода.

Второй способ более привлекателен в силу таких причин:

• отсутствуют перерывы в нагревании и охлаждении трубы;
• возможность нагревания круглый год;
• установка осуществляется в летний период во время профилактических работ, когда останавливается подача горячей воды.

Для работы по установке агрегата потребуется следующее:

• сам полотенцесушитель;
• машина для сварки;
• полипропиленовые трубы;
• кронштейны;
• три шаровых крана;
• муфты и фитинги для соединений;
• нож по полипропилену.

Замена полотенцесушителя своими руками

Перед тем как поставить новый полотенцесушитель, следует демонтировать старый. Сейчас мы расскажем, как происходит такая замена.

Для начала отключите стояк, где будет происходить демонтаж. Для этого потребуется получить разрешение в коммунальной структуре. Если трубы расположены в подвале, нужно их найти и перекрыть либо своими руками, либо прибегнуть к помощи сантехника. Приготовьте все инструменты, слейте воду из труб и подождите, пока стечет вся вода. И только после этого можно начинать работу.

После замены старого полотенцесушителя на новый следует запустить систему в тестовом режиме спустя полчаса.

Когда вы сняли старый полотенцесушитель, можно приступать к установке шарового крана и байпасов. Последние не являются обязательными элементами, их ставят для защиты от аварий, в частности, протекания труб или их соединений. Байпас представляет собой полипропиленовую трубу с шаровым краном. Во время аварийной ситуации краны следует перекрыть посредством змеевика.

Один из кранов нужно устанавливать прямо на байпас, чтобы обеспечить циркуляцию воды по трубам.

Что потребуется для монтажа?

Перед началом всякой работы будет совсем неплохо набросать монтажную схему или, в крайнем случае, небольшой эскиз от руки размещения агрегата, выбрав наиболее подходящий вариант подсоединения прибора к трубопроводной сети.

Самые простые схемы правильного подключения полотенцесушителя своими руками у универсальных устройств-лесенок:

Инструменты

Для замены или монтажа водяного полотенцесушителя потребуется набор сантехнического инструмента, состав которого зависит от вида водопроводных труб в квартире. Учитывая, что медные, полипропиленовые и другие современные типы трубопроводов встречаются пока еще нечасто, опишем инструментарий для стандартных стальных труб ¾’:

• Ключи: газовый №2 или №3; переставной — «крокодил»; разводной гаечный.
• Труборез либо ножовка по металлу.
• Резьбонарезные плашки ¾’ с рычажным воротком.
• Дрель электрическая с перфоратором, сверла по бетону.
• Угловая шлифмашинка с отрезным диском по металлу — «болгарка».
• Крепежный инструмент: молоток, отвертки, пассатижи.
• Разметочный инструмент: рулетка, уровень, карандаш.

Материалы

Кроме набора инструментария для работы необходимы также установочные и расходные материалы:

• Повороты, отводы, муфты, сгоны и, возможно, другие виды фитингов.
• Запорные вентили, лучше всего — шаровые.
• Льняная пакля сантехническая, либо монтажная ФУМ‑лента.
• Установочные и крепежные детали: кронштейны, шурупы, дюбели, анкерные болты и т. п.

Подготовив всё необходимое, можно приступить к работе.

Виды подключения

Во‑первых, следует определиться с тем, в какую систему включать устройство:

• Подключение полотенцесушителя к системе отопления. Традиционный способ и единственный там, где отсутствуют сети горячей воды. Недостаток его в том, что отопительная система работает только в зимнее время года. Достоинство — в трубопроводе отопления циркуляция воды осуществляется принудительно и полотенцесушитель во все время отопительного сезона будет горячим, выполняя функцию дополнительной батареи.
• Подключение водяного полотенцесушителя к системе горячего водоснабжения. Такие системы также подвержены отключениям, но на более короткий срок. Кроме того, недостаток этого способа в том, что агрегат будет нагреваться только во время расхода горячей воды, остывая ночью, даже при прямом включении в стояк. В малоквартирных же домах либо частных эта проблема стоит еще острее.

Схема установки и подключения полотенцесушителя к стояку горячей воды в ванной выглядит так:

Как уже было отмечено, оптимальным решением многих проблем является применение комбинированных устройств. работающих от электросети при отсутствии горячей воды в системе.

После выбора трубопроводной сети для нашего устройства, следующим встает вопрос о способе его включения в нее:

• Прямая врезка в стояк. Если ванная комната уже была оборудована полотенцесушителем, то он подключен к отопительной трубе именно таким способом. Заменяя его новым, можно, не мудрствуя лукаво, использовать тот же тип подсоединения. Также можно врезать напрямую новое устройство и в стояк горячей воды.
• Включение в квартирный трубопровод. Достоинство этого способа в том, что при проведении работ не требуется перекрывать весь стояк, но он больше годится для системы отопления. Указанная выше проблема с трубопроводом горячей воды дополнительно усугубится: прибор будет нагреваться только при мытье посуды, принятии душа или ванны.

С перемычкой-байпасом

Полотенцесушители в старых домах, как уже сказано, являлись непосредственной частью трубы отопления. Такое соединение создает проблемы в случае аварии или ремонта и не дает возможности отключить прибор при ненадобности в нем.

Потому самым разумным при монтаже нового устройства будет врезка параллельно ему в стояк перемычки‑байпаса и запорных вентилей. к котором оно и присоединяется. Это полезное дополнение трубопровода следует обязательно предусмотреть на схеме подключения.

Как установить?

Монтаж полотенцесушителя к трубе горячего водоснабжения не представляет сложности. Современные модели крепят с помощью прямых или угловых фитингов.

Этапы работ:

1. На входе и выходе полотенцесушителя устанавливают краны. Они нужны для того, чтобы в будущем легко поменять или отремонтировать прибор.
2. На стене делают отверстия под держатели и устанавливают кронштейны для труб. При этом минимальное расстояние полотенцесушителя от стены по СНИП должно составлять 35 мм.
3. К трубам приваривают фитинги и вешают прибор. Для уплотнения соединения используют льняную подмотку.
4. Запускают воду в систему, чтобы проверить герметичность.

Схема подключения

Лучше всего подключать прибор к системе горячего водоснабжения, так он будет оставаться функциональным круглый год. В собственном доме его часто подключают к отоплению, и половину года труба остается холодной.

Для правильной схемы рециркуляции ГВС через полотенцесушитель устанавливают байпас. Это перемычка, которая позволяет отключить прибор без потери водоснабжения. На нем не должно быть кранов, чтобы исключить возможность перекрытия стояка во всем подъезде.

Еще один важный момент — диаметр трубы. При подключении к горячему водоснабжению он должен совпадать с диаметром стояка. Это единственный критерий выбора полотенцесушителя. Врезка в трубу с горячей водой — самое простое и надежное решение. Пока в системе циркулирует вода, труба будет оставаться горячей. Направление потока при этом не имеет значения.

Как снять полотенцесушитель?

Старые модели не устраивают хозяев в основном из-за непривлекательного внешнего вида. Их меняют на современные, лучше подходящие к интерьеру

Важно при этом выполнять работу грамотно, при неправильной установке полотенцесушитель может прогреваться неравномерно, не греться вовсе или нарушить систему водоснабжения по всему стояку

Легко демонтировать полотенцесушитель, если он крепится на резьбовых соединениях. Их нужно открутить и снять прибор. Если он приварен к стояку, придется срезать болгаркой. При этом нужно оставить часть труб, на которые будет крепиться новый змеевик полотенцесушителя.

Допускается и такое подключение, хотя его можно считать эффективным с большой условностью

— Во-первых, подобная схема будет работать гарантированно устойчиво только при верхней подаче воды. При подаче снизу очень вероятно «запирание» внутреннего контура, и прибор будет оставаться холодным.

— Во-вторых, верхний отвод стояка в любом случае должен располагаться ниже верхнего края полотенцесушителя, иначе прибор не сможет работать в принципе.

Если хотя бы одно из указанных условий не выполняется, то нечего и думать – придется заниматься переделкой стояка на прямой, с ровным и не зауженным байпасом. Тогда появится полная возможность выбрать оптимальную схему подключения.

Заведомо НЕ рабочие, ошибочные схемы подключения

В угоду внешнему оформлению ванной или же в погоне за максимальной экономией сил и средств (например, при использовании старых участков разводок или пробитых для иных надобностей каналов в стенах) неопытные мастера иногда совершают ошибки. Эти упущения приводят к тому, что при визуальной, казалось бы, правильности врезки полотенцесушитель остается холодным, несмотря на исправную работу системы горячего водоснабжения.

Приведем в качестве примеров наиболее часто встречающиеся неправильные схемы подключения.

Замена полотенцесушителя

Если устранение неисправностей не помогло, единственным выходом из ситуации является замена полотенцесушителя на более новую и современную модель. Нужно учитывать, что в некоторых случаях для этого необходимо получить письменное разрешение от управляющей компании. Это обусловлено тем, что в ходе выполнения подобных работ напор воды в доме может ослабнуть, что требует своевременного оповещения соседей и получения их согласия.

Инструменты для замены полотенцесушителя

Чтобы заменить полотенцесушитель своими руками, вам понадобятся следующие инструменты:

• Сварочный аппарат.
• Соединительные фитинги.
• Труборез или кусачки.
• Болгарка.
• Крепежные кронштейны.
• Шаровые краны.
• Полипропиленовые трубы.

Этапы работ

Замена полотенцесушителя осуществляется в несколько этапов:

Демонтаж старого прибора. Трубу удобнее всего срезать с помощью болгарки. После снятия змеевик необходимо освободить от креплений. Не забудьте предварительно перекрыть стояк и обязательно слить воду.

Нарезание резьбы. На водопроводных трубах нужно нарезать фаски соответствующего диаметра. От качества резьбового соединения непосредственно зависит надежность фиксации прибора. С целью предотвращения вероятности протекания стыки рекомендуется герметизировать при помощи льняной подмотки.

Обустройство байпаса. Его основная задача заключается в обеспечении работоспособности оборудования в случае возникновения неполадок или при возникновении аварийных ситуаций. Данный элемент системы представляет собой запасной канал, оснащенный запорной арматурой. После монтажа байпаса необходимо установить шаровые краны, с помощью которых можно будет перекрыть общедомовой стояк.

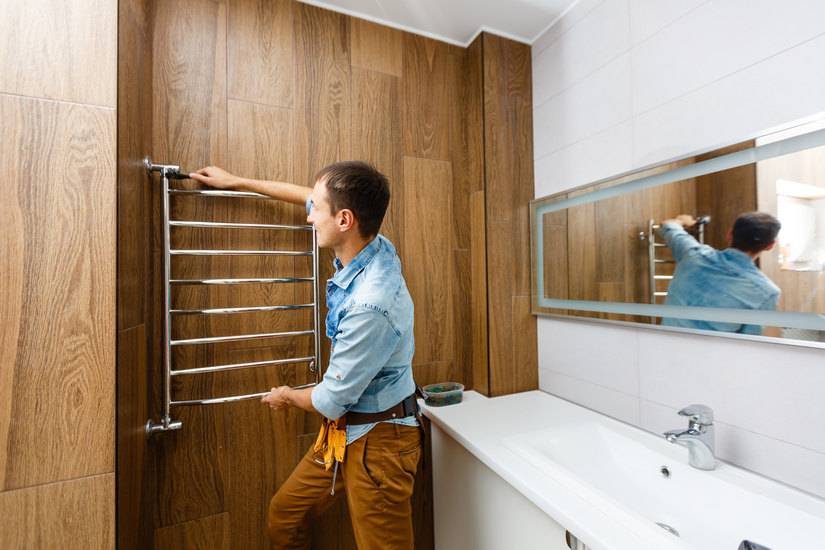

Установка нового обогревателя. Подсоедините прибор к подготовленным резьбовым соединениям

Важно учитывать, что он должен свободно держаться на кронштейнах, поэтому его нельзя приваривать к крепежным элементам. Оптимальное расстояние между змеевиком и поверхностью стены составляет 3-4 см.

Проверка качества подключения

После завершения установки необходимо удостовериться в герметичности системы и проверить ее работоспособность. Дождитесь полного прогрева прибора и убедитесь в отсутствии утечек теплоносителя. На завершающем этапе осуществляется заделка дефектов стеновой поверхности, которые могут образоваться в процессе демонтажных работ.

Процесс замены полотенцесушителя на видео

Наиболее наглядно весь процесс по монтажу полотенцесушителя своими руками представлен на видео.

Установка байпаса

Как уже отмечалось, перемычка-байпас – это обыкновенная труба (в нашем случае из полипропилена). Чтобы установить ее, смонтируйте на концах изделия шаровые краны (как показано на изображении), которые и будут перекрывать водяной поток в случае необходимости. С байпасом вода будет циркулировать в стояке даже в том случае, если полотенцесушитель будет отключен.

Обратите внимание! В сам байпас желательно также установить еще один шаровый кран, с помощью которого будет удаляться воздух. Благодаря этому рабочая жидкость будет беспрепятственно циркулировать по змеевику

Важно проверять ровность расположения труб в горизонтальной и вертикальной плоскости

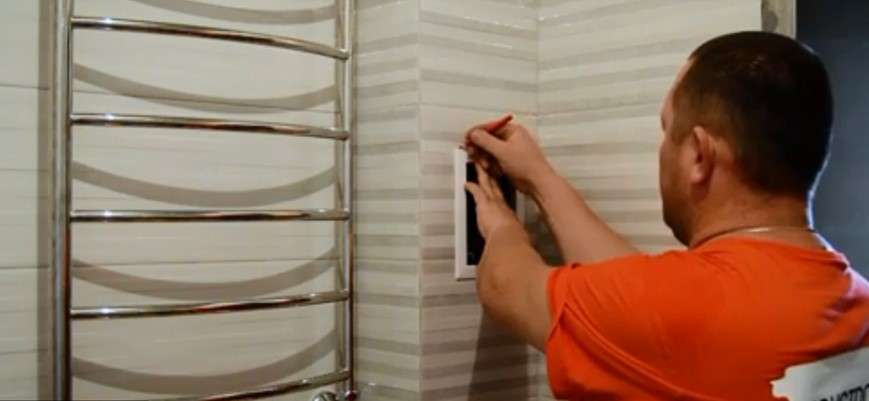

Управление программным блоком электрического полотенцесушителя

В случае наличия программного блока ваш полотенцесушитель может работать в разных режимах.

Индикация о настройках отображается на экране (нажмите, чтобы увеличить изображение):

Программируемые полотенцесушители могут работать с использованием многотарифных термостатов, регулируемых вручную.

Могут поддерживаться следующие функции:

Все режимы задаются нажатием соответствующих кнопок на панели управления.

***
Как видите, в подключении электрического полотенцесушителя к сети и в его монтаже на стену в ванной комнате нет ничего сложного и вы вполне сможете выполнить все необходимые операции самостоятельно.

Основные правила монтажа

Питание ПС от линии ГВС не должно нарушать права других пользователей. Поэтому монтаж приборов должен быть выполнен с соблюдением всех требований и норм.

Основными правилами подключения являются:

• использование байпаса;
• отсутствие на байпасе запорной арматуры, с помощью которой можно отсечь пользователей верхних этажей от горячего водоснабжения;
• расстояние от стояка до ПС не должно превышать 2 м, чтобы температура воды оставалась в нормативных пределах;
• пропускная способность байпаса должна соответствовать техническим требованиям для данной сети и не препятствовать водоснабжению других абонентов.

Кроме этого, необходимо учитывать особенности циркуляции воды. При монтаже прибора на большом удалении от стояка, нужно обеспечить небольшой уклон труб — на нижнем отводе труба наклоняется к стояку, а на верхнем — от него. Это позволяет обеспечить свободный вывод воздушных пузырей и увеличить интенсивность циркуляции.

Нередко эти правила нарушают сами работники управляющих компаний, использующие заведомо негодные виды труб или неправильные способы подключения. Поэтому, для исключения ошибок, владельцу квартиры следует иметь четкое представление о правильном присоединении ПС к трубопроводу.
