Как поставить электромеханический замок на калитку? Принципы его выбора, установка и схема подключения

Чем отличаются по установке

Согласно монтажным работам, ЭМЗ бывают накладными и врезными.

Накладные ЭМЗ внешне очень напоминают обычные замки. Они оснащены специальным цилиндром, которые обеспечивает процесс открывания/закрывания при отсутствии электрики. В середине замка расположен механизм, который поддерживает принудительное открывание. Для установки ЭМЗ навесного типа нужно использовать болты или саморезы. Сам замок оснащен соответствующими отверстиями, облегчающими установку.


Накладной тип

С врезными замками все по-другому. По названию понятно, что его нужно врезать. Это весьма сложно, особенно если полотно металлическое. У некоторых ЭМЗ такого типа есть засов с трехточечной фиксацией. Такой ЭЗ можно подключить к домофону или видеодомофону.


Врезной тип

Особенности выбора

Для начала необходимо обращать внимание на месторасположение корпуса, поскольку он может быть изготовлен для право- и левосторонней створки калитки. Основной упор нужно сделать на следующие моменты:

Основной упор нужно сделать на следующие моменты:

  • уровень надежности (например, 2 стержня выдерживают гораздо больше механической нагрузки);
  • совместимость с входной конструкцией, поскольку не все калитки или ворота подходят к определенной схеме створок;
  • электрозамок может подключаться как с домофоном, так и без него;
  • требуемый функционал;
  • разные производители могут поставлять в комплектации аккумуляторную батарею для автономного режима работы;
  • возможность открытия механическим способом;
  • тип ключа для открытия: электронный замок или пульт д/у;
  • механизм запирания: сувальдный или цилиндровый.


Электромеханическая защелка

Конструкция электрозамка

В настоящий момент на рынке предлагаются различные защитные устройства, которые можно использовать для обеспечения безопасности дома или участка в целом. Работы по установке таких замков и их обслуживанию выполняют специализированные компании. Однако установку электромеханического замка можно выполнить и своими руками.

Если говорить об электромеханическом замке на калитку, то, отметим, что он своим видом похож на механические запоры стандартного типа, причем как внешне, так и по своему внутреннему устройству. Присутствие электронной составляющей является главным отличительным моментом этого защитного механизма от обычного механического замка.

Благодаря электрическому механизму обеспечивается возможность управления разными способами. Чтобы открыть замок, можно использовать ключ. Отомкнуть его можно магнитной картой или воспользоваться клавиатурой, набрав кодовое слово.

Довольно простым является механизм работы такого защитного устройства.

Соленоид в большинстве конструкций используется для управления положением ригеля.

Когда происходит подача управляющего сигнала, соленоид выполняет оттягивание запорного ригеля из ответной части замка. Далее происходит фиксирование ригеля.

Его закрепление в таком положении осуществляется при помощи фиксатора. Таким образом, дверь становится открытой. При поступлении повторного сигнала или при включении электрического напряжения фиксатор перестает поддерживать ригель, и последний под воздействием пружины возвращается в закрытое положение.

Электромеханическое запорное устройство можно открыть изнутри нажатием кнопки, а снаружи —используя обычный ключ.

В настоящий момент на рынке представлены два типа электромеханических замков:

  • врезной;
  • накладной.

Защитные устройства первого типа можно установить на ворота или на входные двери в доме. Во втором случае они встраиваются во внутреннюю полость дверного изделия. Чтобы открыть такой механизм, можно воспользоваться ключом или подать управляющий сигнал. Своим внешним видом эти защитные изделия ничем не отличаются от механических замковых устройств.

Если владелец хочет изнутри открыть такой замочный механизм, то достаточно нажатия кнопки. Открыть его снаружи можно, если воспользоваться кроме ключа сигналом брелока. Приобретая такой замок, в комплекте потребитель может обнаружить:

  • крепежные элементы;
  • ответные части;
  • ключи.

Классификация замков и требования к ним

Выбирая модель запора на вход во двор, следует помнить, что уличные замки на калитку все время находятся под открытым небом. Они должны быть надежно защищены от попадания воды, работать в мороз и не деформироваться, нагревшись на солнце. Устанавливать рекомендуется всепогодный замок с защитным покрытием от влаги и других внешних разрушающих факторов. В отдельных случаях на запорный механизм сверху монтируется кожух.


Сувальдная модификация

Классификация замков на ворота и калитку производится по нескольким показателям:

  • способ крепления;
  • устройство запорного механизма;
  • способ открывания.

Цена зависит от сложности конструкции и фирмы-производителя.

Разновидность замочного устройства с внутренней защелкой

Кодовые замки

Кодовый замок – это разновидность замков, которая в наше время всё больше набирает популярность, они отличаются хорошей надёжностью, их труднее взломать или сломать. В таком устройстве просто нет места, куда можно было бы вставить отмычку, а кодовое значение почти невозможно угадать или подобрать случайным образом.

Кодовое значение можно самостоятельно изменять при необходимости неограниченное количество раз. Кодовый замок обладает некоторыми преимуществами по сравнению с другими видами, например, ему не нужен ключ, это особенно хорошо для тех людей, которые часто их теряют или забывают взять с собой.

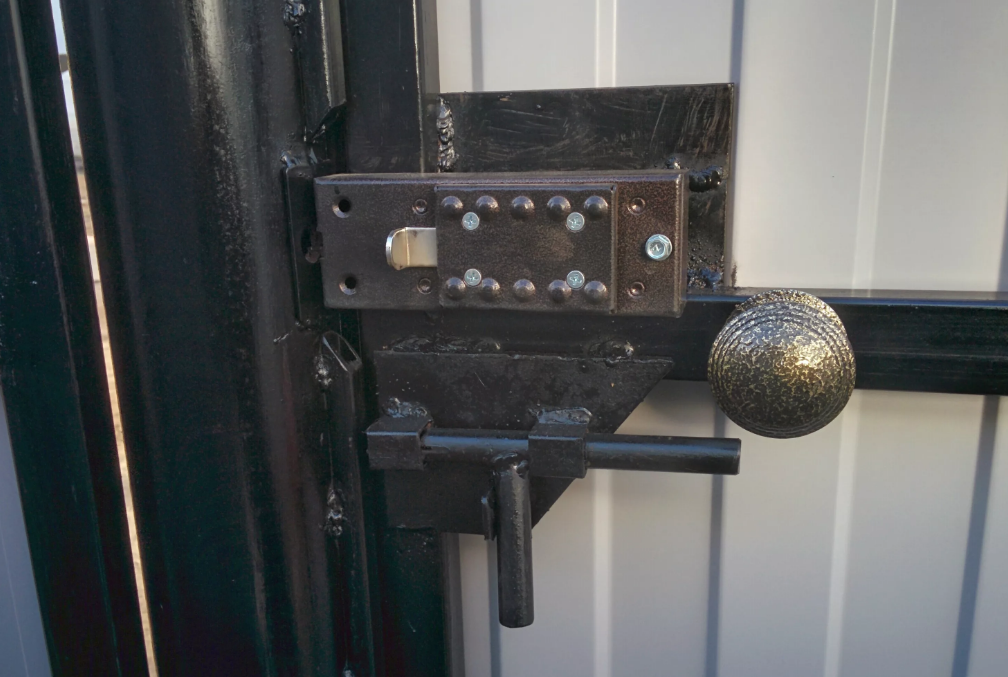

Так выглядит установленный кодовый замок

К тому же кодовое значение можно сообщить всем заинтересованным в этом лицам, что избавляет от необходимости делать множество дубликатов ключей.

Если ключ от обычного замка был утерян и существует вероятность, что он попал в руки к недоброжелателям, придётся менять всю защитную систему, в то время как в кодовом замке при разглашении кода третьим лицам, достаточно изменить только его значение на новое. Если существует такая необходимость, то можно установить аналогичное устройство, только оборудованное электроприводом.

Какой запорный механизм подойдет для установки на ворота, калитку

На гаражные, заборные ворота устанавливаются такие виды запоров:

  • щеколда;
  • шпингалет;
  • засов;
  • вертикальный стопор;
  • системы запоров с рычагами, поворотными стойками.

Требования к запорным механизмам:

  • взломоустойчивость;
  • они должны выдерживать большие нагрузки, в том числе и механические;
  • засов должен входить в фиксатор плотно, без зазоров.

Для распашной калитки, створок ворот хорошим вариантом будет вертикальная защелка. Представляет собой металлический стержень с ручкой, который вставляют в выемку в грунте. Прочно фиксирует полотно в закрытом положении.

Используют вертикальную защелку и на врезных створках, но меньшего размера. Вверху и внизу проема приваривают металлические куски труб, куда будут входить стержни засова.

Для фиксации небольших деревянных, металлических калиток под вертикальные запоры в грунте делается отверстие, вставляется кусок трубы, вокруг фиксируется раствором цемента. Можно монтировать двухсторонние защелки.

В продаже есть запор НОЭЗ ЗК-230-S специально для уличной калитки.

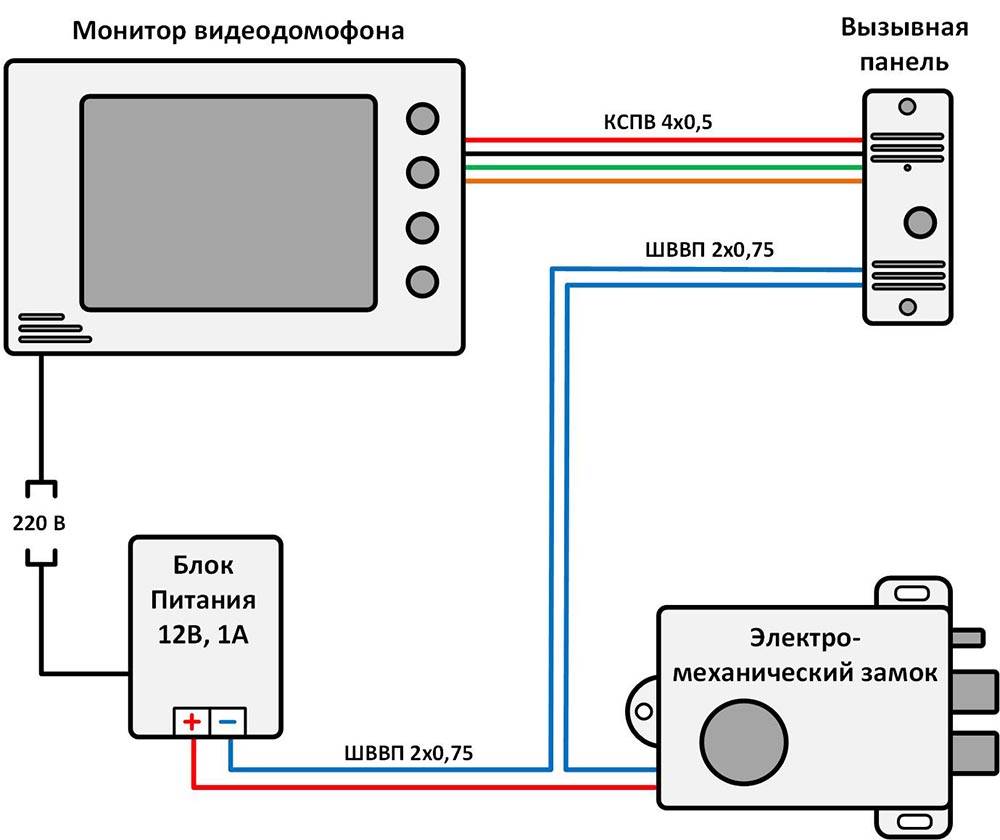

Подключение электронного замка к домофону

В цифровых домофонах передача сигнального звонка осуществляется через двухпроводную линию. Блок питания для видеодомофона Современные системы реализуют сразу три типа распределения питания: с одним питающим кабелем, с блоком преобразования внутри переговорного устройства или внутреннего монитора; с одним внешним блоком питания, располагаемым внутри помещения; с отдельным блоком преобразования, к которому подключается вызывная панель или электромагнитный, электромеханический замок.
В этот момент контроллер запоминает номер ключа. Это идеальный вариант для общественного учреждения, чтобы люди могли выйти.
Закладка проводов при монтаже видеодомофона В случае, если отдельные составляющие системы предусматривают вкладную установку — под них выбивают соответствующие углубления в стенах, вырезы в дверной коробке и другие достаточные по размеру места. Данный провод обладает несколькими парами проводников с одной жилой.
Электромагнитный замок разблокируется при отключении питания. Принцип действия электромеханического замка основан на перемещении ригеля, который удерживает дверь в запертом состоянии. Цветные модели снабжены экраном размером диагонали от 10 см и трубкой или кнопкой громкой связи для ответа на вызов.
Специфика работы замка данного типа заключается в перемещении ригеля, удерживающего дверь в закрытом положении. При отключении питания он остается в закрытом состоянии.

Подбор оборудования для комплекта

Сейчас наиболее часто производится подключение цифрового домофона с электромагнитным замком. БУЗ имеет небольшие габариты, и многие мастера, осуществляющие монтаж, размещают накопитель энергии внутри замка. Не стоит покупать кабель пятой категории, предназначенный для высокочастотного сигнала. Электромеханический замок имеет кнопку ручного открытия, поэтому злоумышленники могут войти незамеченными, перегнувшись через калитку или дотянувшись до кнопки через щели в полотне Электромагнитный замок Замок электромагнитного действия предназначен для закрытия двери или калитки и держит их закрытыми посредством мощной электромагнитной платы, притягивающей к себе стальную пластинку, установленную на двери или калитке.

Замок Выбор замка зависит от желаемого функционала. Кабель КСПВ хорошо подходит для аудиодомофонов.

Ответ на вопрос, как подключить видеодомофон, обязательно должен содержать информацию об удобном месте монтажа вызывной панели. Единственное, о чем нужно помнить — это о полярности вызывной панели домофона, электрозамка и трубки квартиры. Чтобы не случилось ошибок, помечайте цвета проводников и их назначение на чертеже.
Монтаж видеодомофона своими руками на примере

Как выбрать замок

Учитывайте несколько важных факторов:

Материал и толщина калитки

От этого зависит выбор врезного или накладного замка.
В какую сторону будет открываться створка.
Замки, которые работают только при постоянном напряжении, требуют установки отдельного блока питания.
Обращайте внимание на то, предназначено ли устройство для наружного применения. Уточняйте рабочий диапазон температур.
Лучший вариант – нержавеющий корпус

Прослужит в разы дольше.
Проверяйте целостность набора ключей. В комплекте должен идти электронный и механический.

Требования

Всего выдвигают несколько требований к механическим замкам с кодом:

  1. Стойкость к вскрытию. Т.е. код не должен быть простым в подборе. Как правило, замки имеют 10 клавиш и четырехзначный код, а это около 10000 комбинаций! Теоретически, подобрать их можно, но это долго. Учитывая, что механика не предполагает какого-либо программного наполнения, вскрыть замок сторонними методами не получится.
  2. Антивандальность. Они не должны бояться заливания, ударов и прочего. Хороший металлический замок не боится этого.
  3. Стойкость ко взлому. Даже отечественные замки, как «МЕТТЭМ», не боятся взлома фомкой или гвоздодером.

Установка электрозамка

Установка электрозамка своими руками производится различными способами в зависимости от вида устройства и места его расположения.

Если запирающий механизм необходимо установить на двери, то преимущественно используются врезные замки.

Запирающий механизм, устанавливаемый внутрь двери

Если запорное устройство требуется для фиксации калитки, то применяются накладные замки.

Запорный механизм, устанавливаемый на поверхность двери

Монтаж электрозамка на входную дверь

Как поставить электрозамок на входную дверь? Для этого потребуются:

  • дрель с различными насадками для сверления отверстий под крепления элементов замка и дополнительного оборудования;
  • шуруповерт для надежной фиксации соединительных элементов;
  • стамеска, молоток. Необходимы для обустройства внутренней ниши в деревянных конструкциях;
  • короба или иные приспособления для защиты электрических проводов от механических повреждений и попадания влаги, а также для придания помещению эстетичного вида.

Врезать электрозамок своими руками можно по следующей схеме:

  1. на дверном полотне разметить область для установки замка и отметить места крепления устройства;

Корректная разметка – залог правильной установки и бесперебойной работы замка.

  1. вынуть часть дверного полотна и просверлить отверстия для соединительных болтов;
  2. установить замок в нишу и надежно зафиксировать устройство;
  3. на дверном косяке отметить область под ответную планку;
  4. аналогичным способом вынуть часть косяка;
  5. установить и закрепить ответную планку;
  6. установить дополнительное оборудование;

Блок питания располагается вблизи источника тока. Контроллер целесообразнее установить на стене рядом с дверью, чтобы оборудование не мешало проходу и открыванию двери.

  1. протянуть и убрать в короба все соединительные провода;
  2. подключить все механизмы. Схема подключения электрозамка находится в комплекте;
  3. подключить цепь к источнику питания;
  4. проверить работоспособность.

В случае обнаружения ошибок или недочетов их следует устранить и/или исправить, так как работа замка будет некорректной.

Процесс установки врезного замка подробно рассмотрен на видео.

Монтаж электрозамка на калитку

Чтобы установить электрозамок на калитку, дополнительно к вышеперечисленному оборудованию потребуется:

  • болгарка;
  • сварочный аппарат.

Это оборудование необходимо для монтажа профильных труб, на которых замок будет крепиться.

Пример изготовления каркаса из труб

Произвести установку замка можно, руководствуясь следующей инструкцией:

  1. при необходимости в области установки замка смонтировать каркас из профильных труб. Как это сделать правильно поможет разобраться схема электрозамка, приложенная к комплекту оборудования, на которой размечены все габариты устройства;
  2. произвести разметку под дальнейшую установку. Необходимо отметить места креплений и сквозных отверстий, требующихся для монтажа элементов системы;
  3. установить и закрепить замок;

Подключение питания

  1. аналогичным способом смонтировать ответную планку и предусмотренное конструкцией дополнительное оборудование;
  2. произвести подключение электрозамка согласно приложенной схемы;
  3. установить над замком защитный кожух;
  4. проверить корректность работы устройства. При необходимости исправить недочеты.

Установка электрозамков производится по приложенным к устройству схемам

Чтобы механизм правильно работал и использовался длительный период времени, требуется весь процесс монтажа проводить с предельной четкостью и повышенным вниманием

Как установить электромеханический замок на калитку

Если решено монтировать и подключать накладную электромеханическую систему самостоятельно, то для начала нужно осмотреть калитку и определить ее состояние. Она не должна быть перекошена. Более того, нужно, чтобы полотно нормально закрывалось и открывалось. Открытие должно происходить без усилий.

Монтаж на дверь

Во время соблюдения этих требований можно сделать установку своими руками без особых сложностей. Любой мастер знает, как пользоваться электродрелью, и вряд ли смогут появиться трудности с отверткой.

Чтобы правильно установить электромеханический замок, потребуется прочитать инструкцию и узнать особенности крепления. Если в последующем планируется в единую систему объединить замок и видеодомофон, нужно продумать подсоединение к электросети и проводку коммутаций.

Перед установкой

Потребуется взять электромеханическое запорное оборудование, приложить на место фиксации, после чего маркером пометить точки. Затем делаются отверстия.

Установка запорного устройства

Интервал между ответной частью на раме калитки и закрывающим механизмом, который монтируется на полотне, должен составлять не более 4–6 мм. Когда отверстия будут просверлены, замок саморезами крепят на это место.

Так же производится и крепеж ответной части на каркас. Далее переходят к определению точности крепления замка. Механизм должен легко заходить в паз.

Дальнейший этап – монтаж считывателя пластиковой карточки или панели клавиатуры. Затем нужно протянуть провод от электрощита и подключить к разъему в электромеханическом устройстве. Схема подсоединения должна быть надежной и простотой.

Схема подсоединения к блоку питания

После подключения кабеля на замок подается электричество. Требуется внимательно подойти к выполнению этих работ.

При тестовой подаче напряжения необходимо проверить работу калитки. Если все в порядке, то на механизм крепится защитная крышка. Таким образом, работа выполнена.

На видео показано, как самостоятельно монтировать электромеханический замок.

Как установить электромеханический замок на калитку

Если решено монтировать и подключать накладную электромеханическую систему самостоятельно, то для начала нужно осмотреть калитку и определить ее состояние. Она не должна быть перекошена. Более того, нужно, чтобы полотно нормально закрывалось и открывалось. Открытие должно происходить без усилий.


Монтаж на дверь

Во время соблюдения этих требований можно сделать установку своими руками без особых сложностей. Любой мастер знает, как пользоваться электродрелью, и вряд ли смогут появиться трудности с отверткой.

Чтобы правильно установить электромеханический замок, потребуется прочитать инструкцию и узнать особенности крепления. Если в последующем планируется в единую систему объединить замок и видеодомофон, нужно продумать подсоединение к электросети и проводку коммутаций.


Перед установкой

Потребуется взять электромеханическое запорное оборудование, приложить на место фиксации, после чего маркером пометить точки. Затем делаются отверстия.


Установка запорного устройства

Интервал между ответной частью на раме калитки и закрывающим механизмом, который монтируется на полотне, должен составлять не более 4–6 мм. Когда отверстия будут просверлены, замок саморезами крепят на это место.

Так же производится и крепеж ответной части на каркас. Далее переходят к определению точности крепления замка. Механизм должен легко заходить в паз.

Дальнейший этап – монтаж считывателя пластиковой карточки или панели клавиатуры. Затем нужно протянуть провод от электрощита и подключить к разъему в электромеханическом устройстве. Схема подсоединения должна быть надежной и простотой.


Схема подсоединения к блоку питания

После подключения кабеля на замок подается электричество. Требуется внимательно подойти к выполнению этих работ.

При тестовой подаче напряжения необходимо проверить работу калитки. Если все в порядке, то на механизм крепится защитная крышка. Таким образом, работа выполнена.

На видео показано, как самостоятельно монтировать электромеханический замок.

Проведение монтажа

Главная проблема заключается в том, что большинство людей не знают как подключить электрозамок на калитке. На самом деле, это не так уж сложно, как кажется на первый взгляд. В инструкции к изделию подробно изложен процесс установки замка, а также схема подключения домофона на калитку.

Приступая к монтажу, нужно тщательно изучить последовательность действий. Чтобы не испортить электромеханический замок, необходимо точно следовать инструкции.

Электрозамковый механизм нужно установить на калитке. Для этого замок прикладывают к поверхности, где он будет закреплен, и маркером наносят ориентир для просверливания отверстий.
При помощи дрели высверливают отверстия нужного размера, и крепежными элементами крепят замок.
Для установки замка внутреннего типа, в калитке необходимо сделать выемку подходящего диаметра. Для этого понадобится болгарка.
Высверливается отверстие для замочного ригеля. Шурупами закрепляется ответная планка

Очень важно, чтобы она была расположена четко напротив замка.

Установка своими руками

Мастера, которые имеют под рукой все необходимые инструменты, а также обладают элементарными навыками обращения с электрооборудованием, могут осуществить монтаж замка самостоятельно. В комплекте к приобретённому устройству всегда можно найти подробную инструкцию по установке, а также всю необходимую фурнитуру.

Чтобы установка магнитного замка на калитку прошла быстро и качественно, нужно следовать следующим рекомендациям:

На опорном столбе или же рамке следует прикрепить основную часть устройства. Магнит фиксируется при помощи саморезов, для которых нужно подготовить отверстия. Они должны быть немного меньше диаметра саморезов.
Далее, на раме или на самой калитке устанавливается ответная стальная пластина

Её фиксации нужно уделить повышенное внимание, так как именно она будет удерживать створку.
Монтируется устройство для считывания. Для его установки отлично подойдёт не только створка калитки, но и опорный столб.
Теперь можно смело установить контроллер доступа

В его работу входит распознавание поступающих сигналов с ключей, а также отключение электромагнита.
Остаётся только установить кнопку во дворе, с помощью которой можно будет самостоятельно отключать замок.

Сам процесс установки электромагнитного замка не является сложным. В том случае, если у мастера уже есть определённый опыт, на установку запорного оборудования на калитку, ворота или дверь уйдёт совсем немного времени. Главное в этом случае — не торопиться, а постепенно переходить к каждому этапу монтажа.

Специально для вас:

Установка замка на калитку из профнастила своими руками

Установка электрозамка на входную дверь или калитку

Как выбрать механический кодовый замок на калитку или ворота

Виды наружных рольставней на двери: из каких материалов делают и какой механизм работы

Выбираем межкомнатные и наружные рольставни на двери в проемы

Виды и критерии выбора навесного или подвесного замка

Вариант №6: электромагнитные

Пример калитки, оборудованной электромагнитным замком

Наверняка, вы уже не раз сталкивались с такими экземплярами на дверях подъездов многоэтажных домов. Чтобы их открыть, требуется к нужному месту поднести специальный магнитный ключ, на который настроен запорный механизм, также работающий по электромагнитному принципу.

И когда такие устройства только начали завоёвывать города, можно было смело говорить об их высочайшей надёжности. Но на сегодняшний день злоумышленники научились достаточно просто подбирать при помощи специального оборудования нужную электромагнитную комбинацию.

Шопинг

Модель «AccordTec ML-194»:

ПараметрОписание
Выдерживаемая сила вырывания0,5 т
Ток потребления0,64 А
Источник питания12 В
Габариты корпуса, содержащего блок электроники36 на 66 на 36 мм
Рабочая температураОт -30 до +50 градусов Цельсия
Габариты устройства275 на 75 на 45 мм
Вес всего комплекта5600 г
Стоимость2100 Рублей

Образец модели «AccordTec ML-194»

ПараметрОписание
Выдерживаемая сила вырывания0,18 т
Ток потребления0,35 А
Источник питания12 В
Рабочая температураОт -40 до +50 градусов Цельсия
Габариты устройства170 на 39,5 на 21 мм
Стоимость1500 Рублей

Образец модели «FE-L180»

Модель «GL-200»:

ПараметрОписание
Выдерживаемая сила вырывания0,3 т
Ток потребления0,42 А
Источник питания12 В
Рабочая температураОт -10 до +70 градусов Цельсия
Габариты устройства204 на 42 на 28 мм
Вес всего комплекта2300 г
Стоимость3150 Рублей

Образец модели «GL-200»

Правила выбора

Приобретение современного электромагнитного замка для калитки — это всегда ответственное мероприятие, относиться к которому стоит со всей ответственностью и пониманием. Опытными специалистами было разработано несколько основных рекомендаций, которые помогут избежать самых распространённых ошибок во время покупки.

Только качественное устройство будет соответствовать всем требованиям и эксплуатационным нормам:

Замок прослужит гораздо дольше, если он будет защищён от негативного воздействия влаги и пыли

Это правило особенно важно, так как приобретённое устройство будет установлено на улице.
Наличие специального защитного покрытия. Различные производители могут наносить на свою продукцию своеобразные материалы

Выбор того или иного покрытия зависит от частоты использования калитки. Для средней эксплуатационной интенсивности отлично подойдёт замок с лаковой поверхностью.
Прибор должен быть совместим с другими устройствами. Это могут быть не только камеры и домофоны, но и специфические пульты, которые повышают уровень безопасности и упрощают использование системы.
Конструкция должна обладать высокими прочностными характеристиками. Важно следить за тем, чтобы замок не был расшатанным, а соприкосновение магнитов было максимальным. Лучшим вариантом считается тот замок, где вся конструкция цельная, не имеет швов и стыков.
Наличие надёжной электроизоляции. В связи с тем, что большинство калиток изготавливаются из металла, минимальный пропуск тока может стоить владельцу жизни.
Защитное покрытие от развития коррозии. Наличие такого слоя поможет существенно увеличить эксплуатационный срок изделия.
Если замок будет активно эксплуатироваться в суровых климатических условиях, то он обязательно должен быть покрыт универсальной металлической плёнкой. Такой вид обработки в несколько раз повышает надёжность и устойчивость агрегата к плохим погодным условиям. Конечно, его стоимость будет гораздо выше других замков, но зато он не подведёт в самый ответственный момент.

Это интересно: накладной замок на калитку из профнастила.

Нужно выбрать правильный замок

Монтируем самостоятельно

Последовательность крепления механизма

Конечно, установку замка лучше доверить специалистам. Однако если вы уверены в своих силах и хотите сэкономить деньги, то можно его смонтировать и самому, тем более что накладной замок такого типа имеет весьма несложную конструкцию.

В комплекте любого электромагнитного замка вы сможете найти подробные инструкции по монтажу, а также всю необходимую фурнитуру для установки. Весь процесс, по сути, сводится к закреплению необходимых элементов на каркасе калитки и опорном столбе, а также подключение электрической части всей системы. Но все же рассмотрим процесс более детально:

  1. На раме или опорном столбе нужно установить главную часть замка. Магнит крепится при помощи саморезов из комплекта, соответственно для них нужно проделать отверстия. Для обеспечения лучшей фиксации конструкции, отверстия можно сделать чуть меньше диаметра саморезов.
  2. Далее, на самой калитке (или на ее раме) устанавливается ответная стальная пластина. Нужно ее прикрепить, как можно надежнее, так как она будет обеспечивать удержание створки.
  3. Устанавливаем устройства для считывания. Его можно установить как на раме или столбе, так и на самой створке калитки.
  4. Переходим к монтажу контроллера доступа. Он служит для распознавания сигналов с ключей и отключения электромагнита.
  5. Со стороны двора устанавливается кнопка, отключающая магнит.

Монтировать замок и ответную планку лучше в углу створки, так как ее смещение к центру полотна калитки уменьшает эффективность удержания, из-за того, что увеличивается рычаг воздействия.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
