Как подключить видеодомофон своими руками – пошаговая инструкция

Типы домофонов и общие схемы их подключения

Современный домофон – устройство не только для разговора владельца жилья и его гостя. Умные коммуникаторы предоставляют возможность рассмотреть посетителя, задать ему вопросы и получить на них ответ, удаленно открыть замок на входных дверях. Полный перечень и уровень сервиса зависит от конкретной модификации устройства.

Многоквартирный домофон

В обобщенном виде схема подключения домофона для многоквартирного дома выглядит следующим образом:

Из рисунка видно, что в многопользовательском варианте переговорной системы присутствуют дополнительные коммутаторы, направляющие сигнал в требуемую квартиру. Кроме того, разводка ведется многожильным кабелем, количество проводников в котором соответствует числу подключенных абонентов. Звуковой и видеосигналы идут по раздельным проводам, а это еще более усложняет подключение всех элементов. В более продвинутых системах используются системы мультиплексирования или цифровой формат связи, что требует от монтажников довольно высокой квалификации.

Многопользовательская система достаточно дорогое удовольствие и приобретается обычно в коллективное пользование в складчину. Для ее монтажа приглашаются специалисты, которые хорошо знают, как подключить видеодомофон к каждой квартире.

Домофон индивидуального пользования

Совершенно по-другому строится спикер-система в индивидуальных коттеджах и частных домах. Поскольку таким домом владеет только одна семья – для организации связи достаточно только одного комплекта, состоящего из внутреннего и наружного спикерфонов. Многие современные блоки позволяют подключать дополнительную трубку или второй терминал для размещения на втором этаже, в гараже или другом нужном месте согласно потребности владельцев дома.

В отличие от многопользовательской системы, установка домофона в частном доме не представляет большой сложности и вполне под силу любому электрику или другому человеку, имеющему навыки электромонтажных работ. Как подключить домофон конкретной модели – всегда подробно объясняется в инструкции производителя, и такая работа обычно не вызывает особых сложностей.

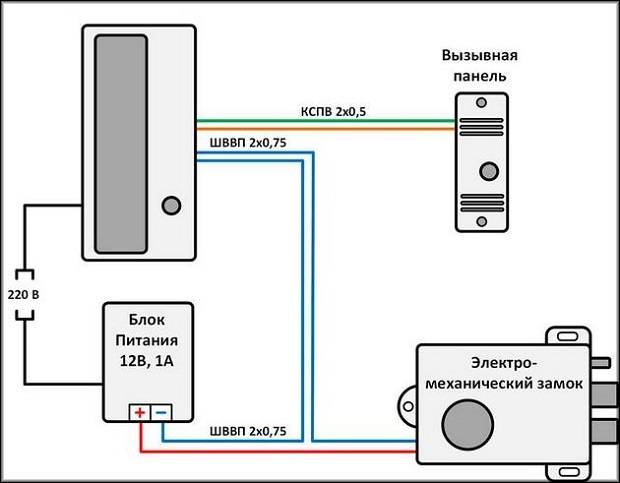

На рисунке представлены все элементы простой спикер-системы для частного дома. По нему хорошо видно, как установить домофон в частном доме. В систему входит:

  • домашний спикерфон (1);
  • блок питания (2);
  • вызывная наружная кнопка-спикер (3);
  • электромеханический или магнитный замок (4);
  • связной кабель.

В зависимости от конкретных условий и марки устройства данная схема может основываться на разной комплектации. Рассмотрим основные составляющие.

Какому типу замка отдать предпочтение

Электромеханический вариант замка представляет собой модификацию простого замка, в котором выдвижная защелка может открываться как ключом, так и электромагнитом. В самых простых вариантах электромагнит размещается отдельно от замка и связан с ним механической тягой.

  • калитка или входные двери будут заперты даже при отключении электроэнергии;
  • при поломке замок можно поменять на обычный, подобный по конструкции.

Недостаток – как и любой механизм, такой замок требует постоянного внимания, смазки и регулировки. Учитывая его наружное применение, срок работы такого замка гораздо меньше электромагнитного.

Электромагнитный замок представляет собой магнит с очень большим усилием отрыва. Он устанавливается на неподвижной части, а на самой двери устанавливается магнитная плита, притягивающаяся к электромагниту. Усилие отрыва такого замка составляет 200-300 кг. При попытке открыть такую дверь, скорее оторвется ручка, а замок по-прежнему будет крепко удерживать дверное полотно.

Очень весомый аргумент в пользу электромагнитной системы – ее механическая прочность и стабильность. Поскольку никаких движущихся частей механизма тут нет – замок может работать вечно, да и внимания к себе он практически не требует.

Главный недостаток заключается в том, что если отключается электричество, то дверь оказывается разблокированной. Поэтому электромагнитные замки ставят на калитку и ворота, но не на входную дверь.

Коммуникаторы

Наружный и внутренний коммуникаторы могут иметь только звуковой или одновременно звуковой и визуальный канал связи. В наружной спикер-кнопке как правило располагается динамик, микрофон и камера. Внутренний спикер имеет еще и экран, на котором можно увидеть лицо гостя.

Подключение видеодомофона к дополнительным наружным видеокамерам значительно увеличивает обзор и контроль ситуации за входной дверью. Для открывания дверей на внутреннем спикере существует специальная кнопка. Ряд изделий предусматривает возможность подключения дополнительных трубок, сигнализации и включение тревоги.

Необходимый комплект оборудования

В стандартный комплект оборудования входят следующие устройства и комплектующие.

Монитор

Монитор с блоком управления электромеханическим или электромагнитным замком отображает картинку с камеры, установленной на вызывной панели. Различные модификации могут воспроизводить черно-белое и цветное изображение. Первые из них стоят существенно дешевле, но доля таких мониторов в продаже существенно сократилась.

Обычно это устройство монтируется внутри дома или квартиры у входной двери, такое расположение наиболее удобно.

Блок питания

Основное требование, выдвигаемое к блоку питания для комплекта аппаратуры, — общая мощность должна на 15–20% превышать общее потребление электроэнергии. Кроме того, напряжение питания также должно соответствовать техническим характеристикам оборудования.

В большинстве случаев отдельный блок необходим только для подключения контроллера и электромеханического замка, мониторы с панелью управления обычно укомплектованы встроенными преобразователями напряжения.

Замок

В качестве запорных механизмов применяют два основных типа замков, а именно:

  • Электромагнитные замки отличаются невысокой стоимостью. При подаче питающего напряжения электромагнит фиксирует двери в закрытом положении. Замки надежны, но имеют один существенный минус — при отключении электричества устройство перестает работать и дверь сможет открыть любой посторонний.
  • Более предпочтительна схема подключения видеодомофона с электромеханическим замком, который не имеет свойственных магнитным моделям недостатков. По сути, это обычный замок, который применяют для установки на входные двери. Но в действие он приводится электроприводом после поступления соответствующей команды с панели управления или контроллера.

Комплекты оборудования первого типа чаще всего устанавливают в подъездах многоквартирных домов, чтобы обеспечить свободный доступ при отключении электричества. А вот видеодомофоны для частных домов обычно поставляются с электромеханическими замками.

Вызывная панель видеодомофона

Одна из основных частей всего комплекта оборудования. Вызывная панель видеодомофона обеспечивает голосовую и видеосвязь между владельцем дома или квартиры и посетителем. Именно на ней обычно размещены и считыватели ключей, необходимые для самостоятельного открывания дверей.

В зависимости от модификации панель укомплектована следующей аппаратурой:

  • Малогабаритной видеокамерой, обеспечивающей съемку и передачу изображения на монитор.
  • Устройством ИК подсветки, позволяющей камере получить четкую картинку в темное время суток.
  • Микрофоном и динамиком для голосовой связи.
  • Кнопкой вызова, позволяющей оповестить владельца дома о посетителе.

В отдельных случаях схема подключения видеодомофона дополняется выносной камерой, позволяющей снимать картинку с другого ракурса.

Соединительные провода

Прокладываемая проводка требуется для подачи питания на электромеханический или электромагнитный замок, подключения вызывной панели к видеодомофону для передачи аудиосигнала и изображения.

Для снижения уровня возможных помех рекомендуется использовать только кабели в экранирующей оплетке. Это требование касается видеодомофонов, работающих с аналоговым и цифровым сигналом.

Наибольшее применение получили:

Обычные коаксиальные кабели РК-75 и их аналоги. Следует учитывать, что для подключения по четырехпроводной схеме потребуется прокладка двух таких кабелей.

Подобный недостаток был устранен в комбинированных кабелях типа КВК. В них, кроме экранированной жилы, имеются два дополнительных проводника. Благодаря этому обеспечена передача видео и аудиосигнала, подача питания.

  • Если предполагается монтаж видеодомофона, работающего в цифровом формате, то используют провода типа «витая пара». Требование к наличию экранирующей оплетки в этом случае сохраняется, поэтому используют проводники с маркировкой FTP (все проводники защищены общим экраном).
  • Если расстояние между устройствами не превышает 60 метров, обходятся более дешевым проводом марки ШВЭП 4 х 0,12. Для подключения исполнительного механизма замка достаточно многожильного провода ШВВП с сечением жил 0,75 мм2.

Особенности по замку и его блоку управления (БУЗ)

Перед тем как подключить видеодомофон самостоятельно, надо ознакомиться с нюансами по замку. После подсоединения панелей принимаются за монтаж запорного устройства на дверях, воротах. Как мы уже отметили, для частных домов, коттеджей чаще используют электромеханическую конструкцию.

Никогда не надо подключать главную линию 12 В от блока питания внутренней панели домофона, непосредственно к клеммам замка. Соединение осуществляют через БУЗ или отдельный БП.

При 12 В, идущих с главной линии (не через БУЗ или отдельный блок питания), в момент разблокировки запорной конструкции возникает значительная просадка напряжения, из-за чего происходят перебои с аудио, видео, возникают помехи. Замок не откроется, и это в лучшем случае. Работа с такой ошибкой постепенно выведет из строя вызывной, внутренний модуль.

Итак, есть 2 варианта: использование БУЗ или индивидуального БП для замка. Пример второй схемы ниже. Как видим, внутренняя панель подключается в сеть 220 В, внутри ее есть понижающий трансформатор, выдающий 12 В, которые идут на вызывной модуль, обеспечивают передачу сигналов и команд. Замок же имеет свой отдельный БП также на 12 В.

Еще одна схема с отдельным БП для замка:

Другой вариант — использование БУЗ. Часто применяют именно такое устройство из-за того, что отдельный БП являет собой коробку, которую нужно спрятать в заборе, да еще и подвести к ней отдельную линию на 220 В. БУЗ же являет собой намного меньшую деталь, его можно поместить внутрь корпуса замка. Кроме того, использование намного удобнее — не требуется отдельной линии для него, устройство использует те же 12 V от внутреннего модуля.

Принцип работы БУЗ: устройство аккумулирует напряжение с домофона, а в момент, когда нажимается кнопка разблокировки замка, происходит кратковременная выдача напряжения, намного превышающего 12В, чего достаточно для активации катушки ЭМ запорного механизма для его срабатывания. Принцип подобный как у конденсаторов. Внутри приборчика есть триггерная развязка, поэтому его работа не влияет на остальную электросхему.

Схема подсоединения БУЗ видеодомофона

Процесс подключения БУЗ выглядит следующим образом. Снимают крышку замка. Кабель заводят внутрь.

На клеммах могут быть отрезки проводов — можно сделать соединение с ними скруткой, но лучше их снять и закрепить жилы от БУЗ непосредственно на клеммы, надо всего лишь разместить их на посадочных местах, зажать болтиками.

Внутри размещаете БУЗ, подключаете к нему заведенные проводки (от линии 12 В, идущей от квартирного модуля), клеммы обычно подписанные. Два конца от блока управления закрепляют на родных (заводских) клеммах запорного устройства, полярность значения не имеет.

Некоторые замочные блоки управления снабжены тремя проводками, для такого варианта схема следующая:

Две жилы БУЗ присоединяют «+» и «-» (GND) от главной линии 12 В, третью выводят прямо на одну клемму запорного механизма, а на вторую идет один из жил выводов «замок» из вызывного модуля. Из другого выхода последнего идет провод напрямую на катушку замка.

Еще несколько вариаций схем подсоединения жил для замочного блока управления домофона:

После перечисленных выше манипуляций внутренний модуль видеодомофона подключают к розетке. Проверяют работоспособность оснащения. Производят настройку согласно инструкции.

Как разблокировать замок с БУЗ из дома без нажатия вызова

Некоторые БУЗ осуществляют накопление напряжения именно при нажатии на вызов, то есть без предварительной активации данной кнопки замок не откроется. Например, пользователь намеревается выйти из дома, разблокировав дверь из него же, нажимает на кнопку разблокировки на внутренней панели, но калитка остается закрытой. Такое произошло, потому что с обратной стороны никто не нажал на клавишу вызова.

Для разблокировки замка из дома, когда кнопка на наружном блоке не нажимается, а также когда пропало электричество, на части замка со стороны дома, помещения есть специальная кнопка ручной разблокировки.

Как перевернуть язычок замка

При установке может возникнуть потребность в ином положении язычка запорного механизма, например, при определенном расположении калитки, направлении ее открытия. Для этого снимают крышку механизма, нажимают на язычок пальцем, вынимают со штока концевой шплинт

Далее, ослабляют пружину, не перемещая шток до конца, разворачивают язычок, задвигают первый элемент на свое место, устанавливают шплинт.

Порядок монтажа механических частей

Установка механических частей — очень важный и ответственный процесс, поскольку от размещения всех элементов в конечном счете будет зависеть качество и характер будущей информации, которую будут передавать и принимать все устройства, входящие в состав видеодомофона.

Вызывная панель устанавливается таким образом, чтобы создать все предпосылки для упрощения общения между хозяином и пришедшим к нему гостем. Она закрепляется возле входной двери в парадную или подъезд на уровне среднестатистического человеческого роста. Уличная камера монтируется таким образом, чтобы максимально охватить парадную дверь и территории около нее. Еще одним неоспоримым достоинством современной техники являются камеры необычайно маленьких размеров, которые передают необычайно точную картинку. Такие видеозаписывающие устройства возможно установить таким образом, что со стороны улицы их будет совершенно незаметно.

Установка механических частей

Абонентское устройство может быть установлено в любом месте в квартире, удобном для дальнейшего использования, поскольку управление домофоном и электрическим замком осуществляется лишь несколькими нажатия клавиш. В большинстве случаев его монтаж производится на стене, расположенной около входных дверей. Монитор для наблюдения за происходящим на улице (если он поставляется отдельно) монтируется возле самого устройства, дабы облегчить весь процесс до минимума.

Запирающий механизм фиксируется непосредственно на входной двери с помощью креплений, поставляемых в комплекте. Именно он будет играть роль основного замка при входе в подъезд.

Организация видеонаблюдения

В качестве дополнительной защиты жилища имеет смысл установить не только домофон, но и систему видеонаблюдения. Первый будет охранять дом вместе с хозяевами, вторая — в их отсутствие.

Выбирая камеру видеонаблюдения для квартир и частных домов, необходимо прежде всего определиться с основной задачей, которую она будет выполнять:

  • наблюдение за подъездной лестничной клеткой;
  • наблюдение за квартирой/коттеджем изнутри в отсутствие жильцов;
  • наблюдение за придомовой территорией снаружи;
  • фиксация и сохранение перемещений, попадающих в обзор.

Установленная система видеонаблюдения играет также роль «пассивного охранника» — возможно, что, заметив камеры, злоумышленники откажутся от своих планов.

Важно: В своей квартире или частном доме охранное видеонаблюдение можно установить без всяких проблем, поскольку это территория частная и жильцы вправе наблюдать, снимать и записывать на ней все, что угодно. Не будет проблем и с установкой видеоустройств на придомовом/приусадебном участке

Не будет проблем и с установкой видеоустройств на придомовом/приусадебном участке.

А вот в подъезде и на лестничной площадке, чтобы установить систему видеонаблюдения, потребуется предварительная юридическая консультация и возможно получение согласия всех жильцов на установку. Но это не имеет отношения к скрытым видеокамерам — их установка запрещена действующим законодательством. Кстати, видеоглазок в двери, который окажется подсоединенным к регистрирующему устройству, также будет объявлен вне закона, если кто-то поставит себе такую цель.

Что касается непосредственно установки системы видеонаблюдения, то лучше бы доверить это дело профессионалам. Однако, если есть желание сократить расходы, можно осуществить монтаж и своими силами. Главное, действовать, придерживаясь соответствующей инструкции.

Что понимается под системой объединения видеодомофона с общем?

Домофон, расположенный в подъезде и квартире, можно объединить и создать между ними синхронную работу. Выполняются сразу обе задачи.

Перед тем как покупать видеодомофон, нужно обязательно узнать, какая модель домофона установлена в подъезде. Видеооборудование выбирается таким способом, чтобы она в самом начале было совмещена друг с другом, в совокупности применяло несколько панелей для вызова и видеокамер.

Чтобы иметь возможность подсоединить домофон с видео нужно иметь:

  • Видеодомофон;
  • Вызывную панель с камерой;
  • Видеокамеру на лестничной площадке (опционально);
  • Еще одна камера снаружи (опционально).

Не все видеодомофоны в базовой комплектации можно соединить с подъездным домофоном без применения дополнительных устройств. Зачастую требуется специальный блок сопряжения, адаптер.

Блок сопряжения

Вызывная панель с видеокамерой используется для визуализации личности и исполняет роль звонка. Аппаратура в совокупности состоит из нескольких видов: наружной части (вызывной панели) и внутренней части (панели видеодомофона):

  • Внутренняя подключается непосредственно в квартире.
  • Наружная ставится в подъезде дома.

Днем есть возможность просмотра общей картины перед подъездом на экране монитора. Ночью лицо человека может хорошо просматриваться только на расстоянии до метра.

Видеодомофоны для частного дома: комплектация и принцип работы

Стандартный видеодомофон, предназначенный для использования на территории частного дома, состоит из следующих элементов:

  • базовый блок, который располагается внутри помещения и оснащен дисплеем;
  • панель, которая устанавливается снаружи и в комплект которой входит видеокамера;
  • электронный замок, который срабатывает в результате воздействия ключ-карты.

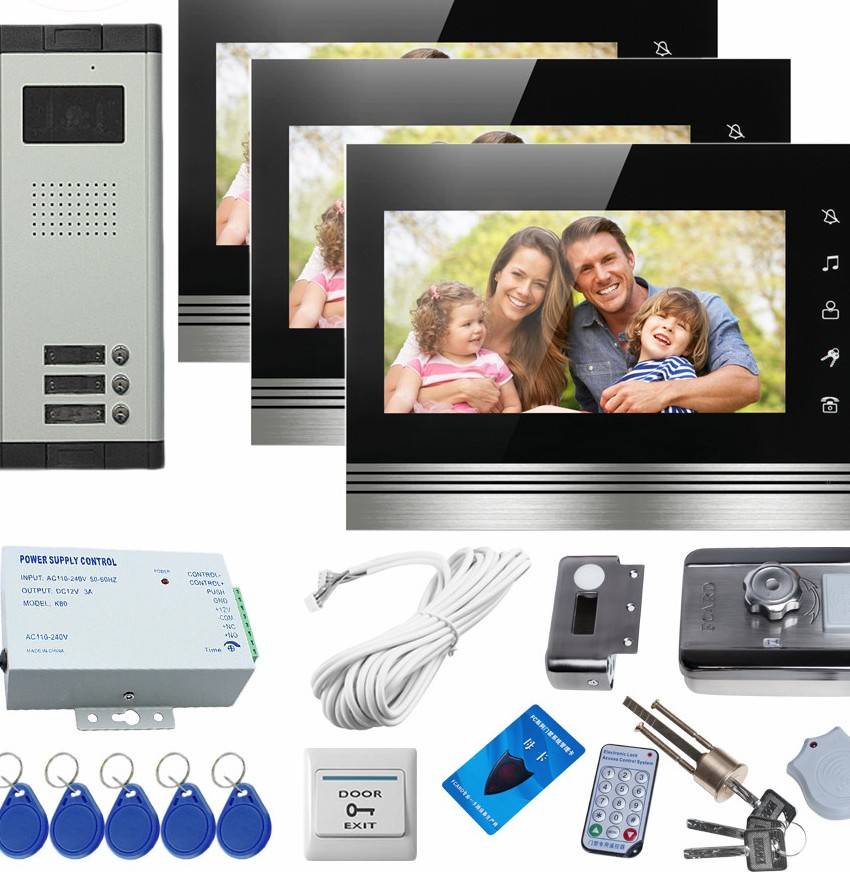

Один из видов комплектации видеодомофонов

Базовый блок обычно устанавливают на стене в прихожей или в любом другом помещении, из которого вы хотите иметь обзор. Многие предпочитают проводить установку устройства на кухне, утверждая, что так удобнее. Управление может осуществляться двумя различными способами: стандартными кнопками или при помощи сенсорной панели.

Что же касается таких составляющих как видеокамера и панель, то нужно понимать, что это два отдельных элемента, которые просто расположены в одном корпусе. Но нередко для того чтобы увеличить имеющийся обзор, подключают дополнительные камеры, расположенные в других местах, например, за воротами или просто на территории участка.

Базовый блок видеодомофона чаще всего устанавливают на стене в прихожей

Что же касается вызывной панели, то на ее поверхности располагается специальная система, которая отвечает за считывание цифрового кода, которым оснащена каждая ключ-карта. Рядом расположена кнопка вызова и динамик для гостей дома

Чрезвычайно важно, чтобы на линзе камеры, а также на всем наружном блоке имелось антивандальное покрытие

Разновидности электронных замков для видеодомофонов

Перед тем как купить комплект видеодомофона, необходимо обратить внимание на то, какой вид электронного замка предусмотрен в данном случае. Существует всего два варианта:. электромагнитный замок, который состоит из металлической пластины и сердечника

В данном случае запирание двери осуществляется при помощи магнитного поля катушки. Открывания производится только в результате нажатия соответствующей кнопки или сигнала от ключа. Работа такой системы не прекращается за счет системы резервного питания даже в том случае, если подача электропитания к прибору была нарушена;

электромагнитный замок, который состоит из металлической пластины и сердечника. В данном случае запирание двери осуществляется при помощи магнитного поля катушки. Открывания производится только в результате нажатия соответствующей кнопки или сигнала от ключа. Работа такой системы не прекращается за счет системы резервного питания даже в том случае, если подача электропитания к прибору была нарушена;

Дверной блок видеодомофона предназначен для наблюдения за входной зоной

электромеханический замок – немного иная конструкция, которая оснащена ригелями. Такая конструкция позволяет осуществлять открывание двери при помощи обычного ключа. При этом замок отлично функционировать не только при отсутствии питания, но даже в том случае, если была нарушена работа блока бесперебойного питания.

Стоит отметить, что когда речь идет об установке видеодомофона в частном доме, пользователи чаще отдают предпочтение моделям с электромеханическим замком. Благодаря отсутствию необходимости устанавливать источник дополнительного питания, а также более высокому уровню надежности, этот вариант занимает лидирующую позицию. Электромагнитные системы чаще приобретаются для установки в многоквартирных домах, где вопрос о повышенном уровне безопасности стоит не так остро, а открывание двери производится в разы чаще.

Основные устройства, входящие в состав любой системы видеодомофонов

Панель вызова. Включает в комплектацию: микрофон, панель с кнопками, инфракрасный датчик, приемник для считывания электронного ключа.

Устройство представлено в виде прочного корпуса из металла. Объектив камеры находится либо внутри системы, либо скрыт плотным бронированным стеклом. Угол обзора ограничен, но большинство моделей такого типа производят с возможностью подключения отдельной или дополнительной камеры.

Абонентский терминал(внутренний блок или внутренняя видео-панель). Имеет дисплей, клавиатуру и динамик, отображающий звуковой сигнал. Способен управлять замками и вызывной панелью. Так же к некоторым моделям возможно подключение большого количества вспомогательного оборудования: видеокамеры, мониторы и.т.д.

Внутренняя видеопанель различаются по конструкции согласно следующим критериям.

По типу панели:

  • Черные, белые или цветные;
  • С наличием трубки или с функцией «свободные руки» ;
  • Сенсорные или стандартные кнопки.

Способ подключения:

  • На одного или группы абонентов, объединенных общей системой;
  • Беспроводные системы и с помощью сопутствующих кабелей и проводов;
  • Цифровой или аналоговый матричный.

Замок(запирающие устройство). В основном видеодомофоны производятся с электромеханическим и электромагнитным типом замка. Внутри помещения управляются с помощью панели. Снаружи при помощи числового кода, магнитной карты, электромагнитного или обычного ключа. Электромеханические в плане безопасности лучше, так как при перебоях электричества они остаются закрытыми, в отличие от магнитных, которые автоматизировано открываются.

Блок сопряжения. Устройство, которое подключается к основному прибору, создавая некую сеть домофонов, объединенную каналам связи. К выбору товара надо подойди максимально ответственно, учитывая совместимость работы двух приборов. Если упустить этот нюанс, в процессе эксплуатации можно получить некорректную работу всего аппарата или основных функций по отдельности.

Блоки сопряжения подразделяют на два типа – аналоговые и цифровые. Как показывает практика, вторые пользуются большим спросом среди покупателей, а именно марки:

• Raikmann;

• Raimann

• Proel, Filman, Keyman, Маршал и другие.

Порядок установки домофона

Перед тем как начать монтажные работы необходимо составить план размещения элементов домофонной системы

Особенно важно продумать место размещения разговорной трубки или видеотерминала. Они должны располагаться в том месте, где чаще всего находятся люди в течение дня

Возможно, таким местом окажется кухня.

Составив план и оценив необходимое количество провода, производят прокладку силового и сигнальных кабелей. Затем монтируют элементы СКУД. На следующем этапе производят электрические соединения и проверку работоспособности домофона.

Прокладка кабелей

Провода и кабели следует прокладывать в гофрированных гибких трубах, пластиковых или металлических. Гофру можно использовать при наружной прокладке проводов и при прокладке в стенах, за гипсокартонном. Для прокладки кабелей в земле можно применить полиэтиленовые трубы низкого давления. Глубина прокладки кабеля в земле должна составлять не менее 40 – 60 см. При наружной прокладке по стенам провода укладываю кабель каналы.

Внимание! Прокладывая кабели для домофона, следует помнить, что слаботочные и силовые кабели нельзя прокладывать в одной трубе. Близкое расположение силовых и сигнальных кабелей может привести к наводкам, которые будут проявляться в виде звукового фона сети или помех на изображении.. Три совета

Оставляйте небольшой запас на концах кабельных линий. Это облегчит монтаж и позволит облегчить ремонт

Три совета. Оставляйте небольшой запас на концах кабельных линий. Это облегчит монтаж и позволит облегчить ремонт.

Если линию приходится делать из нескольких кусков, выполняйте паяные соединения и защищайте их с помощью термоусадочных трубок.

Прокладывая провод к электромеханическому замку наденьте на место изгиба гибкую защиту.

Монтаж вызывной панели

При монтаже панели вызова видеодомофона постарайтесь обеспечить максимальный обзор перед калиткой и прилегающей территорией. Возможно, для этого вызывную панель придется развернуть в сторону калитки.

Монтаж разговорной трубки

Обычно в комплект поставки домофонных трубок входят элементы крепежа и дополнительные аксессуары. Поэтому серьезных проблем с установкой трубки быть не должно. Смонтируйте рядом с трубкой электрическую розетку и установите терминал на высоте удобной для всех членов семьи.

Монтаж контроллера

Контроллер размещают вблизи вызывного устройства и считывателя электронных ключей. Контроллер можно поместить в герметичный бокс или спрятать в нише за вызывным устройством. Главное чтобы он был надежно защищен от воздействия влаги и прямых солнечных лучей.

Подключение и наладка

Соединение блоков домофонной системы следует выполнять согласно с монтажной схемой. Чтобы не случилось ошибок, помечайте цвета проводников и их назначение на чертеже. Если вы используете кабели с многопроволочными жилами, напрессовывайте на них наконечники. Применение наконечников улучшает надежность контактов.

Как показывает практика, правильно собранные схемы домофонов начинают работать сразу и в дополнительной наладке не нуждаются.

Программирование электронных ключей

При использовании контроллера считывателя ключей имеется возможность «программирования» чипов. Процедуру можно выполнить с помощью, так называемого мастер ключа или путем перевода контроллера в режим программирования с помощью перемычек.

Программирование с помощью матер ключа выполняется следующим образом. Вначале к считывателю подносится мастер ключ. При этом котроллер переводится в режим программирования. После этого к считывателю подносится «программируемый» ключ. В этот момент контроллер запоминает номер ключа. Тем самым «программируемый» ключ поучает разрешение на открытие двери.

В отсутствии мастер ключа контроллер можно перевести в режим программирования с помощью переключения перемычек. Подробно об этой процедуре можно узнать из технической документации.
