Как построить Каркасный коттедж для постоянного проживания своими руками: проекты и строительство – по канадской технологии

Шаг № 5 Стены и проемы каркасного дома

Стены каркасного дома состоят из лежней стоек укосин и ригелей. Расстояние между стоек выбирается исходя из размера используемого утеплителя (обычно 58-59 см.) или при использовании плитного материала ЦСП ОСП или/и ИЗОПЛАТ ( если дом более 2-х этажей, стоит прибегнуть к расчетам).

Стена каркасного дома

Углы формируются из трех стояк, его еще называют «теплый угол». В отличии от бруса, часть объема занимает утеплитель, а как известно теплосопротивление древесины хуже. Поэтому в каркасных домах и применяют в углах не брус, а конструкцию из стояк.

Конструкция углов в каркасном доме

Проемы в каркасных домах также могут отличатся. Первый вариант общий ригель по всей длине стены. В этом случаи в местах оконных и дверных проемов нет необходимости обустраивать дополнительный ригель, к тому же он равномерно распределяет нагрузку по стойкам.

Общий ригель каркасной стены

Второй предполагает отдельный ригель над каждым проемом, причем стойки в таких проемах должны быть сдвоенные.

Проем с отдельным ригелем

Сборку стен каркасного дома начинают с длинных стен, а точнее которые будут располагаются от края до края дома. Это обусловлено очередностью их подъема. Длинные стены можно разделить на секции для удобства подъема ( по опыту минимум один человек на 3 метра стены ). По проекту напиливаются все стойки стен, лежни, ригели, стойки под оконные и дверные проемы. Стены собирают таким образом чтобы при подъеме она сразу встала на свое место. Укосины выпиливаются после измерений диагоналей. Существует две основные технологии установки укосин:

  • укосина выпиливается во все стойки и в верхний и нижний лежень;
  • укосина выпиливается во все стойки и встает в распор между верхним и нижним лежнем;

После сборки и установки стен их надо выровнять и закрепить. Поверх стен с перехлестом стыков укладывается обвязка стен — это доска уложенная плашмя.

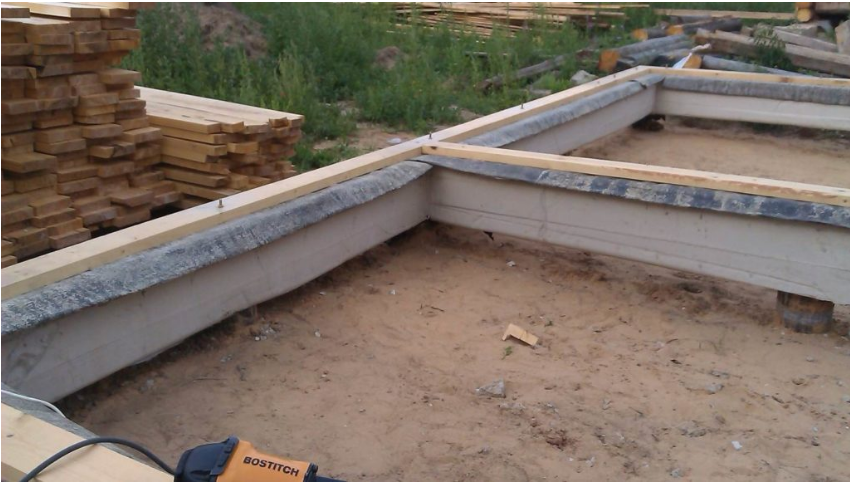

Нижняя обвязка и пол

Обвязкой или лежнем называется брус из березы сечением 100х150 мм. Также применяют обрезную доску шириной 15 см. и толщиной 5 см. Древесина должна быть хорошо просушенной. У правильного каркасного дома нагрузка передается обвязке, затем фундаменту, и равномерно распределившись грунту.

Инструкция по устройству лежня включает следующие этапы:

  1. После обрезки по размерам все детали обрабатывают биозащитными составами и антипиренами, а затем выкладывают на свои места.
  2. Чтобы отметить места для болтового крепления (анкера монтируют в фундаментные опоры), ставят вмятины, ударяя над ними по доске молотком.
  3. Просверливают отверстия под болты. Для этого нужна мощная дрель со сверлом соответствующей длины и диаметра.
  4. Сначала прокладывают периметр утеплителем, поверх которого уже кладут комплектующие детали обвязки.
  5. Закручивают на болты гайки, предварительно установив широкие шайбы. Это можно сделать ударным шуруповертом или обычным гаечным ключом.

Каждый брус устанавливают по уровню. При наличии пользуют нивелиром. А угловую связку делают по технологии «вполдерева» или «коренным шипом».

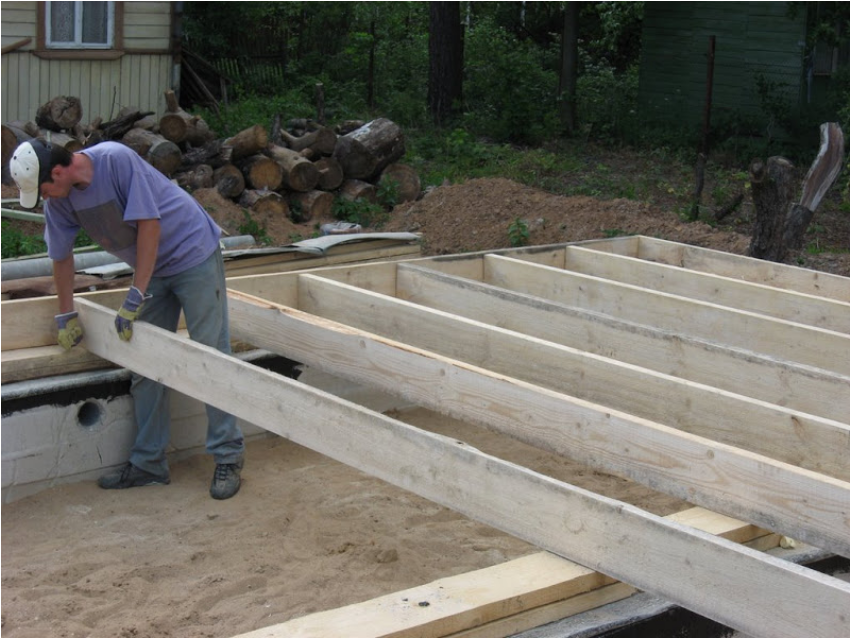

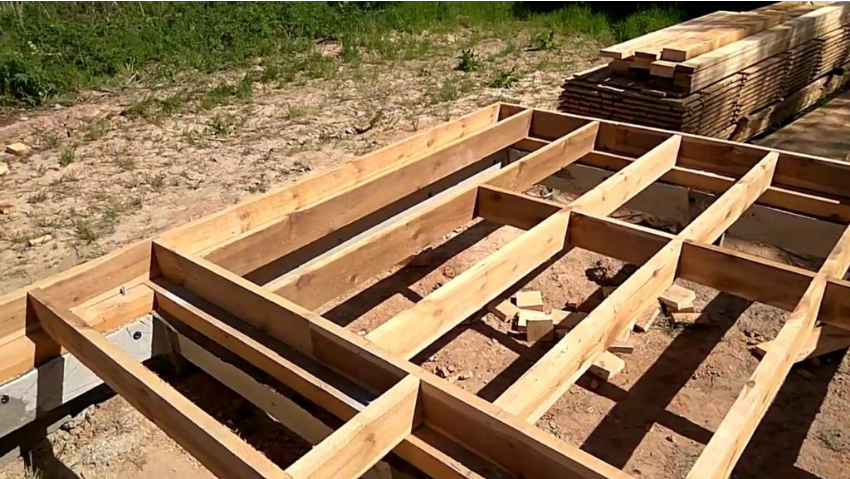

Ставим обвязку и лаги

Конструкция каркасного дома, а именно полов, может отличаться. Их укладывают на грунт, лаги или плиту. Здесь решающим фактором для выбора технологии является тип фундамента. Лаги делают из брусов высотой 110, а толщиной 60 миллиметров. Максимальное сечение – 220 на 180. Их монтируют параллельно друг другу с шагом порядка 0,6 метра по осям. Когда пролет больше 2,5 метров, между лагами монтируют распорки. Цель – добиться, чтобы каркас не давал полам прогибаться. Распорки крепят при помощи гвоздей или саморезов.

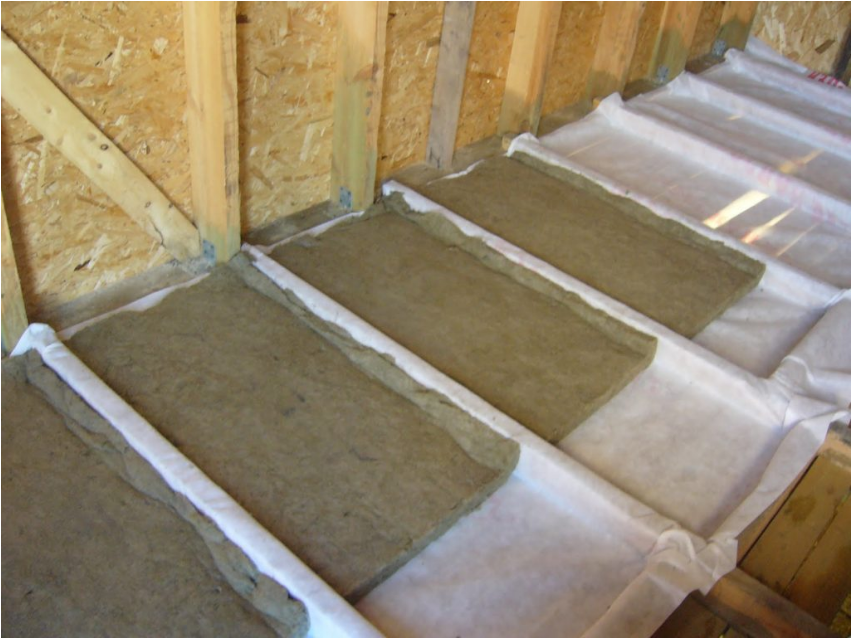

Утепление и настил пола

Через неутепленный пол теряется до 20% тепла. Поэтому утеплитель – обязательный элемент конструкции дома по канадской технологии. Эти материалы классифицируют по типам:

  1. Насыпные. Это может быть керамзит, вермикулит или граншлак.
  2. Рулонные. Любые типы минваты, продаваемые в рулонах (бобинах).
  3. Плитные. Минвата в плитах, пенополиэтилен, ДСП, ОСП и т.д.
  4. Жидкие. Специальные составы – полиуретаны или эковата.

А вот пенополистирол для утепления полов лучше не использовать. Все дело в том, что при нагревании он, пусть и не критично, но токсичен, так как выделяет вредные для человека вещества.

Сначала подготовленную и обработанную антисептиками поверхность покрывают двойным слоем пароотводящей пленки. Полосы укладывают внахлест. Поверх кладут утеплитель, заполняя всю полость перекрытия. Для этого подбирают соответствующую толщину плиты минеральной или базальтовой ваты. Слой должен получиться по толщине около 20 см. Когда строят каркасный дом своими руками с применением керамзита, делают так, чтобы толщина засыпанного слоя приближалась к 30 см.

Сверху должен быть зазор до 5 сантиметров. А весь пирог накрывают пароотводящей пленкой, которую крепят к направляющим. Только после этого можно настилать полы из фанеры, ДСП, ламинированных материалов и т.д. Декоративное напольное покрытие может быть любым: ламинат, линолеум, паркет, плитка любого вида

Такое устройство каркасного дома наиболее предпочтительно, и не важно, будет ли зашиваться цоколь или нет. Главная задача – обеспечить минимальную теплопотерю, чтобы затраты на энергоносители были соответствующие

Фундамент

Из-за легкости конструкции самого здания нет необходимости применять мощный фундамент, его могут заменить столбики, винтовые сваи либо мелкозаглубленный фундамент ленточного типа.

В процессе закладки основания необходимо учитывать такие факторы, как этажность дома и тип почвы. Например, при возведении одноэтажного каркасного дома можно применить фундамент столбчатого типа даже при неустойчивой почве.

Столбчатый фундамент

  1. 1. Чтобы возвести каркасный дом небольшой величины, в основе которого будет заложен фундамент столбчатого типа, необходимо приобрести столбики в количестве 120–150 штук.

2. В грунтовом слое с помощью специального бура проделывается ямки диаметром 20 см, глубиной 1 метр. Между соседними столбцами соблюдается расстояние 80 см.

3. В полученные ямки вставляют столбики, изготовленные из асбоцемента. В образовавшееся снаружи трубы пространство засыпается песок и щебень, которые тщательно трамбуют.

4. После этого в полость столбика заливается цементный раствор. Он будет постепенно застывать по мере продвижения строительства.

Винтовой свайный фундамент

Популярностью сегодня пользуются винтовые сваи. На таком основании каркасный дом можно без проблем возвести самостоятельно, не прибегая к помощи со стороны. Собственно установка свай эффективна в том случае, когда она выполняется вручную. При этом все сваи ввинчиваются без отклонений строго по уровню.

На что следует обратить особое внимание? В процессе установки свай следует помнить о том, что не рекомендуется ввинчивать сваи повторно. В случае неправильной установки какой-либо сваи ее следует пропустить и продолжать установку следующей, чем вытягивать из почвы, нарушая целостность утрамбованного грунта

Удаление сваи – это весьма распространенный огрех.

Крыша

У каркасного дома конструкция крыши более проста. С учетом того, что самая большая механическая нагрузка приходится на каркас, сооружать его надо в соответствии со всеми требованиями. При этом крыша может приобретать любые очертания, требующие установки стропил различной степени сложности.

Схема: обустройство крыши дома

Варианты подбирают, исходя из параметров дома и его конструктивных особенностей. Пошаговый монтаж осуществляется следующим образом:

  1. Выполняют детальную схему монтажа стропильной системы. Рассчитывают шаг, опираясь на размер стойки, определяются с размером пролетов, исходя из площади сечения балок. При этом нормальный шаг — 40-100 см, пролет — 2,5-5 м.
  2. Монтируют стропила, закрепляя их кровельными гвоздями, пластинами, уголками. Опорой стропилам служит жестко зафиксированный маурлет 10 х 10 см. Для соединения стропильных ног используют накладки зубчатые.
  3. Устраивают обрешетку. Вид ее зависит от выбора кровельного материала. Если это металлопрофиль, то используют брус 5 х 5 см. Крепят его через каждые 0,5 м. Под гибкую черепицу устраивают сплошную обрешетку из ОСП.

Внимание: при пролете более 5 м под стропила устанавливают подпор.

Перекрытие для неотапливаемого чердака, состоит из таких слоев:

  • несущий брус;
  • дощатая подшивка пола;
  • черновой 9 мм пол из плит ОСП или ЦСП;
  • тепло и пароизоляция;
  • основание пола из ЦСП;
  • теплоизолятор;
  • стяжка со слоем гидроизоляции.

Материалом для стропил служат деревянные балки, при этом шаг стропил равняется шагу стоек каркаса. В основном для каркасных домов устраивают скатную или плоскую кровлю.

Как видите, работы по монтажу каркасного дома не очень сложные. Для самостоятельного возведения такого дома вам хватит сведений, полученных после прочтения этой статьи, а к профессиональным строителям понадобится обращаться разве что за дополнительной консультацией.

Советы и рекомендации

Качество каркасных домов во многом зависит от качества и показателей влажности древесины. Традиционно, используются пиломатериалы из хвойных пород, что обусловлено наличием в них смол, повышающих устойчивость к загниванию и обеспечивающих антибактериальное действие.

Отзывы и рекомендации специалистов позволяют сделать вывод, что оптимальными станут каркасы из сосны, ели и пихты. Лиственница же, хоть и относится к категории хвойных пород, применяется лишь для небольших соединительных элементов. Это связано с тем, что ее обработка сложнее, при вбивании гвоздей в доски из лиственницы велика вероятность их раскола, образования трещин. Сам материал характеризуется большим количеством сучков.

Еще один важный показатель – влажность древесины. При высыхании материал дает усадку от 0,3 до 10% в зависимости от того, какая часть дерева используется для пиломатериалов.

Лучше всего приобретать полностью высушенное дерево, влажность которого находится в пределах 7-15%. Не стоит слепо доверять продавцу, лучше измерить показатели влажности самостоятельно с помощью специального прибора.

Строительство каркасного дома может вестись по индивидуально разработанному или готовому проекту. Последний вариант окажется дешевле, при этом сегодня можно найти большое количество многообразных чертежей. Иначе говоря, даже выбирая типовой проект, не стоит бояться построить однообразное и скучное здание. Кроме того, внешний вид подобных строений легко менять, выбирая ту или иную облицовку.

Определяясь с площадью дома, учитывайте количество жильцов. Как правило, на одно взрослого должно приходиться в среднем 20 м2 полезной площади. Для семьи из 2-3 человек достаточно строения площадью не более 100 м2. Это оптимальный вариант с точки зрения удобства и содержания.

Для более многочисленной семьи (из 4-5 человек) лучше рассмотреть двухэтажный каркасный дом. Как правило, экономичнее строить двухэтажный дом с небольшой площадью фундамента, чем аналогичный по общей площади объект в один этаж. Увеличить полезную площадь, не прибегая к значительным тратам, позволяет обустройство в доме эксплуатируемой мансарды.

Начало монтажных работ – подготовка строительной площадки и устройство фундамента

Подготовительные работы считаются наиболее важными при любом строительстве. От качества подготовки места для возведения объекта будет зависеть ровность фундамента и надежность всего нового здания. После выбора подходящего места на участке, необходимо расчистить периметр и тщательно выровнять местность.

Площадка под застройку должна быть больше периметра возводимого объекта на 50–60 см с каждой стороны. После разметки с земли необходимо удалить плодородный слой почвы глубиной от 15 до 20 см. Проще всего вырыть такую яму с помощью специальной техники, хотя при некоторой сноровке и наличии свободного времени можно обойтись лопатой и сделать все самому. Дно выкапанной ямы обязательно нужно утрамбовать вручную или с помощью катка.

Для строительства каркасного гаража подойдет любой тип фундамента, так как постройка не будет отличаться большим весом, а значит, не создаст серьезной нагрузки на подготовленное основание. Однако помимо самого строительного объекта при выборе фундамента нужно учитывать и вес автомобиля, который будет стоять в гараже. Специалисты рекомендуют для каркасных объектов создавать плитный или ленточный фундамент.

После определения типа фундамента необходимо наметить угловые точки периметра под стены. Для начала нужно отметить одну угловую точку, в которой устанавливается разметочная обноска. К обноске привязывают шнуры – по два на каждую сторону при устройстве ленточного фундамента, в этом случае расстояние между шнурами будет задавать ширину планируемой ленты. Шнуры растягивают по сторонам будущего фундамента на всю длину, после чего фиксируют на противоположных обносках.

Крайне важно сделать все углы будущего здания прямыми. С помощью перекладины установленной обноски можно в определенных пределах перемещать точку фиксации на ней шнура

Чтобы убедиться в прямоугольности углов, можно измерить диагонали прямоугольника, они должны быть одинаковыми по длине.

Каркасный гараж можно построить на бюджетном столбчатом основании. Фундамент из опор отличается простотой монтажа, его можно сделать самостоятельно и он прекрасно подходит для последующего настила дощатого пола, который должен быть достаточно прочным и надежным, чтобы выдерживать вес автомобиля.  Столбчатый фундамент можно сделать из разных материалов. Обычно для устройства такого основания используют железобетонные конструкции, бетонные блоки, кирпич или комбинируют сразу несколько материалов.

Ленточный фундамент отличается большей сложностью в обустройстве и требует намного больше времени, так как в строительстве придется использовать бетонный раствор, который достаточно долго набирает прочность и застывает. Главным преимуществом ленточного основания под каркасное строение является то, что он дает широкие возможности по созданию смотровой ямы. Пол гаража на ленточном фундаменте можно делать как деревянным, так и бетонным.

Третьим по популярности типом фундамента для строительства каркасных сооружений является плитное основание. Оно считается наиболее сложным и затратным при строительстве, так как требует создания целой системы утрамбованных слоев из разных материалов, поверх которых уже заливается бетон. Достоинством плитного основания является его высокая прочность, надежность и долговечность.

Утепление и настил пола

После того как основа под настил пола смонтирована, наступает время для утеплением пола. Его можно делать по-разному, с разными материалами. Покажем эконом-вариант — с плитами пенополистирола плотностью 15 кг/м3 (можно больше, меньше — нет). Он, конечно, неэкологичен, но единственный не боится влаги и может монтироваться без чернового пола. Расчетная толщина утеплителя — 150 мм, укладываются два слой: один 10 см, второй 5 см. Швы второго слоя не должны совпадать со швами первого (сдвигаются).
Для начала по нижнему краю лаг набивается черепной брусок 50*50 мм. Он будет удерживать пенопласт.

Пенопласт нарезается обычной ножовкой. Полотно можно взять по дереву — режется быстрее, но получается рваный край или по металлу — идет медленнее, но край ровнее. Нарезанные плиты укладываются в два слоя, швы перекрываются. Затем по периметру проклеиваются герметиком — для обеспечения гидроизоляции.

Далее настелить черновой пол из досок, выровнять его и поверху настелить фанеру (лучше ФСФ 5-6 мм). Чтобы черновой настил из досок не перекосило, укладывайте доски перемежая направление волны. Если взглянуть на поперечный срез доски, годовые кольца идут полукругом.

Можно обойтись без настила из досок. Тогда толщина фанеры должна быт не менее 15 мм. Считайте что выгоднее в вашем регионе и выбирайте.

В любом случает листы должны укладываться в разбежку — швы не должны совпадать (как в кирпичной кладке). Еще не стоит забывать между листами фанеры оставлять зазор в 3-5 мм для компенсации изменения размеров при изменении влажности.
Фанера крепится на саморезы 35 мм длиной (лучше белые — меньше брака) по периметру с шагом 12 см, внутри в шахматном порядке с шагом 40 см.

Фундамент под каркасный дом

Для каркасных домов технология устройства фундаментных опор может быть различной. Если предусмотрены сваи или ленточный фундамент, углубление на полметра будет достаточно, чтобы принять нагрузку, распределить давление и передать его на грунт. Сваи могут быть бетонными, железобетонными, металлическими. В этом случае строительство отличается:

  1. Быстротой реализации опорной несущей части.
  2. Минимальным количеством земельных работ.
  3. Возможностью тут же приступить к следующему этапу строительства каркасного дома.

Этого нельзя сказать, если предусматривается монолитная плита. Бетон набирает 100% на 28-е сутки после заливки. Нагружать конструкцию разрешается только через 7 дней. Поэтому продолжить работы можно будет не сразу. То же касается опор с ростверками. Плитный фундамент самый дорогостоящий. В этом случае технология строительства каркасного дома поэтапно выглядит следующим образом:

Разметка участка с привязкой к границам периметра земельного надела. Рытье котлована, вывоз грунта. Иногда приходится привлекать спецтехнику. Трамбовка, отсыпка щебнем, заливка подбетонки М100 с последующей гидроизоляцией. Монтаж армированного каркаса согласно чертежам из проектной документации. Заливка бетонной смеси

Важно, чтобы она укладывалась непрерывно и вибрировалась. Уход за бетоном в течение периода набора прочности, возведение стен и т.д

Железные сваи вкручивают непосредственно в грунт. Это можно сделать самостоятельно или при помощи специализированного оборудования. Если вместо стали используются ж/б конструкции, сначала бурят скважины, затем в шурф погружают сваю и «вдавливают» опору. Для этого привлекают компании, специализирующиеся на данном виде деятельности. А на работы придется затратить от двух до трех дней.

Технология буронабивных свайных опор предполагает бурение скважины, стенки которых прокладывают рубероидом, скрученным в виде трубы. Чтобы деревянный каркасный дом стоял надежно, закладывают каркас из 3-4 прутов арматуры, перевязанных между собой. Затем в полость заливают бетонную смесь, марка которой должна быть не ниже М200 (В15). На оголовки, возвышающиеся на 40-50 см., укладывают железные, бетонные или деревянные балки, пропитанные влагоотталкивающим составом. На седьмые сутки, когда бетон наберет 60% прочности, переходят к следующему этапу.

Ростверком называется конструкция, связывающая сваи в единую систему, устойчивую к поперечным смещениям в результате эрозии грунта. Она может быть висячей, наземной, заглубленной. Последний вариант – это технология, идентичная ленточному мелкозаглубленному фундаменту. Решив построить каркасный дом своими руками, пошаговая инструкция включает необходимость установки опалубки и армокаркаса. Для этого дно траншеи глубиной 30-50 см засыпают щебнем и трамбуют. Армированный каркас должен быть перевязан с арматурой сваи.

Ленточный фундамент устраивается подобным образом, но без свайных конструкций. Достаточно вырыть канаву по периметру здания и под несущими конструктивами на глубину до полуметра. Далее отсыпается дренажный слой, устанавливается опалубка и гидроизоляция. Арматуру вяжут в соответствии с чертежами из проекта. Теперь приготавливают бетон не ниже класса В15 (М200) и заливают в опалубку, которая может быть съемной и несъемной

Важно, чтобы работы велись при температуре воздуха от +5 до +15 град. Цельсия

На седьмой день можно переходить к следующему этапу.

Формы крыш

Крыши каркасных домов представлены в следующих формах:

  • Плоской односкатной, являющейся наиболее бюджетным вариантом, к тому же самым легким в монтаже;
  • Двухскатной, которая является оптимальной для домов с 1-2 этажами небольшого размера и прямоугольной формы;
  • Ломанной, подходящей для домов, имеющих мансарду;
  • Четырехскатной, которую можно возводить на зданиях любого типа, при том крыша является ветроустойчивой;
  • Многошипцовой, представляющей собой сложную конструкцию из нескольких скатов;
  • Шпилеобразной, весьма оригинальной и подходящей для мест, где много снега, однако сложной в проектировании.

При выборе формы крыши следует учитывать:

  1. Размеры здания, количество этажей, проект постройки и ее внешний вид;
  2. Планируемый к использованию материал кровли;
  3. Климат определённого региона, где могут преобладать ветра или снега;
  4. Какую сумму запланировано потратить на строительство.

Укладка фундамента под каркасный дом

Каркасный дом может быть самостоятельно возведен вами на плитном, свайном, столбчатом или ленточном фундаменте. Каждый имеет свои достоинства и недостатки, подходит для определенного типа грунта. Как определить, какой из них выбрать?

Анализ грунта на участке под строительство

Фундамент, подобранный в соответствии с особенностями грунта, – не просто надежная основа всего строения. Это еще и рациональное использование ваших денежных средств. Не всегда каркасному дому нужен дорогостоящий плитный или ленточный фундамент глубокого заложения.

Сделать правильный выбор поможет анализ земли, взятой со строительного участка. Что он поможет определить:

  1. Глубину залегания грунтовых вод. Если они протекают близко к поверхности почвы, придется отказаться от устройства погреба.
  2. Качественный состав земли (мелкий песок, гравий, глина и др.). Наилучший вариант для строительства –гравийный грунт, наихудший – мелкопесчаный.
  3. Глубину промерзания грунта. Чем она больше, тем более трудоемкими и дорогостоящими будут работы по закладке фундамента.

Для исследования можно самому выкопать яму глубиной не менее полутора метров, взять пробы земли и отнести их в лабораторию. Менее трудоемкий вариант – приглашение инженеров-геологов непосредственно на строительную площадку.

Особенности ленточного фундамента

Ленточный фундамент представляет собой замкнутый контур из армированного бетона. Его прокладывают под несущими стенами дома по всей их длине.

Несмотря на трудоемкость и дороговизну укладки, ленточное основание является оптимальным вариантом для каркасного дома. Оно имеет большую несущую поверхность, позволяет обустроить подвал и выполнить строительные работы даже на пучинистом грунте.

Последовательность возведения ленточного фундамента:

  1. Рытье траншеи и укладка песчаной подушки на ее дно.
  2. Гидроизоляция стенок траншеи.
  3. Монтаж деревянной опалубки.
  4. Сборка и установка армирующей сетки.
  5. Заливка опалубки бетоном и его уплотнение.

Высота ленточного фундамента должна быть минимум в 2 раза больше его ширины. При таких условиях в нем не возникает поперечная деформация.

Свайно-винтовой фундамент – простое и доступное основание для дома

Свайно-винтовой фундамент позволяет без опыта строительства возводить жилой дом на слабых и участках с неровным рельефом. Он становится надежной опорой для стен, так как сваи прочно цепляются за твердые породы ниже уровня промерзания грунта.

Винтовые сваи – металлические стержни, на заостренные концы которых приварены лопасти. Такая конструкция позволяет просто вкрутить их в землю, как сверло. Это можно сделать с помощью привлеченной специальной техники или вручную. Но в последнем случае понадобится не менее трех человек.

Укладка столбчатого фундамента

Столбчатое основание возводят только на стабильных грунтах с высокой несущей способностью.

Работы выполняют пошагово:

  1. По выбранному периметру в земле бурят круглые скважины.
  2. В них устанавливают связанный из арматуры металлический каркас.
  3. Опускают в скважины опалубку из обсадных труб.
  4. Обрезают надземные элементы по одному уровню.
  5. Заливают скважины бетоном и уплотняют его.

Высота оголовков (надземная часть столбов) не должна быть меньше 400 мм. В противном случае древесная обшивка пола будет гнить от постоянного воздействия влаги.

Плитный фундамент – когда немалые вложения оправдывают себя

Плитный фундамент по праву считается самым дорогостоящим. Это связано с большой несущей площадью, которая является главным достоинством монолитного основания.

Построенный на такой плите дом защищен от перекосов, ведь даже при воздействии сил морозного пучения он двигается вместе с фундаментом.

Технология укладки основания предполагает

  1. Снятие верхнего слоя почвы (плодородного).
  2. Укладку геоткани, засыпку песчано-гравийной подушки и ее трамбовку.
  3. Настил гидроизоляционного материала.
  4. Установку деревянной опалубки.
  5. Монтаж и установку сетки, связанной из ребристой арматуры.
  6. Заливку бетона и его последующее уплотнение специальной вибрационной машиной.

Высота плитного основания обычно составляет 100 мм.

Стены в каркаснике

  1. После установки свай фундамента и выравнивания пола, можно приступить к монтажу каркаса.
  2. Сооружается нижняя обвязка из деревянного бруса с прямыми или скошенными пазами.
  3. Из вертикальных брусьев или досок выпиливаются несущие балки. Длина их должна быть пропорциональна высоте будущего потолка, обычно он составляет около 2,7 м.
  4. Каркас необходимо начать устанавливать с крепления балок по углам будущего дома, с применением стальных штырей и закреплением постоянными укосинами.
  5. Верхняя обвязка стены в каркасном доме закрепляется на вертикальных брусьях, точно так же как и нижняя – с использованием прямых или скошенных пазов и гвоздей. Для устойчивости конструкции, необходимо, чтобы они не меньше чем на 100 мм входили в торец вертикального бруса.
  6. Крепление потолочных балок из бруса 50Х150 мм, которые должны совпадать с вертикальными стойками.
  7. Если планируется постройка второго этажа, то укрепляется пол, монтируются межэтажное перекрытие и второй этаж.


Второй этаж каркасного дома. Основным элементом стены в каркасном доме может служить специальная плита, состоящая из внешней облицовки, обшивки ОСП листом, пароизоляционной мембраны, слоев утеплителя и пароизоляции, внутренней ОСП обшивки. Если не использовать при монтаже стен готовые плиты, можно повторить всю последовательность вручную – обшить каркас дома снаружи ОСП листами, утеплить, обшить изнутри и приступить к отделке помещения.

На заметку

Чтобы в каркасе дома не завелись грызуны и не образовалась плесень, используйте в качестве утеплителя эко-вату, которая проходит специальную обработку.

Монтаж крыши

При установке стропил будущей крыши обычно принято использовать доску 50*100 мм сечением и креплением ее под углом в 45-50 градусов к центральной балке. Возведение крыши в каркасном доме проводится непосредственно наверху, либо с проведением монтажа стропил на земле, но тогда потребуется дополнительная помощь или специальная техника, чтобы поднять их наверх.


Монтаж крыши из СИП панелей

Обрешетка готового каркаса крыши выполняется из деревянных досок с шагом в 50 мм и выпуском за крайние стропила на 200-250 мм. Перед установкой финишного кровельного покрытия, деревянную обрешетку рекомендуется покрыть слоем рубероида.

При наличии желания построить каркасный дом канадская технология будет самым беспроигрышным вариантом – дом будет теплым и уютным и простоит долгие годы.

Первый этап: подготовка и фундамент

Первым этапом в строительстве каркасного дома является подготовка участка и устройство фундамента. Для жилого дома чаще всего выбирают ленточный фундамент, хотя легкие деревянные дома при подходящих для строительства почвах (песчаных) могут ставиться и на столбчатый. Кроме того, последние несколько лет набирают популярность свайно-винтовые фундаменты, однако из-за низкого качества произведенных в нашей стране свай предпочтение все-таки отдается ленточным.

Ленточный фундамент под каркасный дом

Прежде всего, следует расчистить территорию и снять плодородный слой почвы. По возможности необходимо избавиться от перепадов. Далее копаем траншею под опалубку.

Глубина траншеи должна быть не менее 60 см, то есть ниже точки промерзания. Если глубина небольшая, то из-за сезонного движения почв фундамент будет подниматься и опускаться, что спровоцирует его ранее разрушение. Ширина фундамента должна быть минимум 30 см.

Дом на свайном фундаменте

В траншее следует установить опалубку. Выбор опалубки зависит от вашего кошелька, свободного времени и желания приложить руку к ее созданию. Желающие сэкономить могут собрать опалубку из старых досок. Естественно между досками остаются щели, в которые может проникнуть жидкий цемент во время заливки фундамента. Решить эту проблему можно с помощью пленки, которой выстилаются стенки опалубку.

Чтобы во время заливки опалубка не сломалась (так как тяжелый цемент давит на стенки с большой силой), устанавливают распорки. В подготовленную таким способом траншею укладывают арматуру.

В это же время должны быть установлены анкерные болты, на которые потом будут насажены доски или брус для нижней обвязки. Анкерные болты также можно устанавливать в уже готовый фундамент, просверлив под них отверстия. Однако этот способ считается менее надежным.

Столбчатый фундамент для каркасного дома

Когда все эти манипуляции сделаны, можно заливать цемент. Он должен быть не слишком жидким, по консистенции – как густая сметана. Используя лопату разравнивает поверхность, стараясь, чтобы уровень поверхности будущего фундамента был ровным.

Фундамент должен застывать несколько недель. Если в это время начинаются дожди, то фундамент стоит укрыть пленкой. Незастывший цемент боится заморозков, поэтому все эти работы стоит выполнять тогда, когда температура не опускается ниже 0 градусов.

Через 3 недели опалубку, если вы использовали съемную, можно снимать. Несъемные опалубки, продающиеся в магазинах, трогать не надо. Они выполнят функцию дополнительной защиты основы под дом от внешних факторов. Но и стоимость их гораздо выше, чем тех, которые можно сделать своими руками.

Опалубка для ленточного фундамента, построенная своими руками из досок

Стоимость самостоятельно построенного фундамента с материалами составит около 2-3 тыс. долларов. Строительство фундамента от специалиста обойдется минимум в 2 раза дороже.

Схема различных видов фундаментов есть в нашей статье.

Пол

Для лаг пола стоит взять брус сечением 100х200 мм

Чтобы знать, как правильно построить каркасный дом, вам нужно разбираться в процессе изготовления пола будущего сооружения. Для лаг стоит взять брус сечением 100х200 мм. Шаг лаг подбирается, исходя из ширины плит утеплителя. Обычно он принимается равным 60-70 см. Лаги крепятся к брусу обвязки при помощи уголков и гвоздей.

После этого монтаж пола выполняется в такой последовательности:

  1. К установленным лагам прикрепляем черепные бруски, а на них укладываем доски чернового наката.
  2. Затем поверхность лаг и наката застилается гидроизоляционной мембраной.
  3. Поверх мембраны укладывается теплоизоляционный материал.
  4. Сверху вся конструкция закрывается пароизоляционной мембраной.
  5. Далее пол застилается ОСП или влагостойкой фанерой.

Особенности каркасного дома по канадской технологии

  • На готовом фундаменте буквально за пару дней можно построить каркас будущего жилища.
  • При покупке готового комплекта дома с завода, есть большая вероятность, что не будет допущено осечек при взведении каркаса дома – сделать множество балок с одинаковыми характеристиками.
  • Время года не влияет на качество постройки.


Каркасник с мансардой из СИП панелей

  • Канадская технология строительства каркасных домов позволяет не прилагать значительные усилия для обогрева жилища по сравнению кирпичными и бетонными.
  • Невысокая стоимость по сравнению с домами, построенных из других материалов, благодаря применению высокотехнологичных утеплителей.

Легкая конструкция позволяет выбрать различные варианты материалов для внутренней и внешней отделки. Определиться с выбором можно, проанализировав уже построенные объекты по канадской технологии, просто введи в любой поисковой системе запрос «канадская технология строительства каркасных домов фото» и убедитесь в разнообразии выбора.

Общие вопросы сборки

Сборка каркасного дома по финской технологии (монтаж отдельных блоков)

Существуют две технологии в сборке каркасных домов:

  • канадская;
  • финская

Первая подразумевает создание стен или панелей, из которых они будут собираться непосредственно на месте стройки. Вторая заключается в изготовлении готовых панелей на заводе-изготовителе; при этом на стройке производится только их монтаж без предварительной сборки.

В любом случае, алгоритм создания дома одинаков; он включает в себя следующие этапы:

  1. Закупка материалов или готовых модульных конструкций
  2. Заливка фундамента, подготовка основания дома
  3. Нижняя обвязка фундамента (слой между фундаментом и полом)
  4. Изготовление пола
  5. Строительство стен, потолка, крыши
  6. Монтаж дверных и оконных конструкций (совмещается с изготовлением стен)
  7. Утепление стен
  8. Отделка помещения изнутри

Рассмотрим каждый из этапов более подробно.

Грубейшие ошибки при строительстве каркасного дома. ОПАСНО!!!

Каркасный дом своими руками: как самостоятельно построить дом-конструктор | Фото & Видео


Как сделать парник своими руками: для рассады, огурцов, помидоров, перцев и др. растений. Из поликарбоната, оконных рам, пластиковых труб (75 Фото & Видео) +Отзывы

Нижняя обвязка и пол

Для защиты обвязки от воздействия влаги снизу, на фундамент укладывается рубероид или гидроизол. Можно использовать битумную мастику, но она будет дороже рулонного материала. Иногда материалы комбинируют: один раз фундамент покрывается мастикой, а сверху укладывается гидроизоляция.

Сборка каркасного дома начинается с обвязки. Для нее используются доски сечением 15х5 см или брус 15х15 см. Доски укладываются по периметру и выравниваются по внешнему краю фундамента. В нужных местах просверливаются отверстия под шпильки. Второй слой досок укладывается таким образом, чтобы перекрыть нижние стыки досок. Это придает конструкции дополнительную прочность. Проще и быстрее монтаж бруса, но цена его выше, чем досок. К тому же общая несущая способность двойной доски будет выше, чем у одного бруса.

На обвязку устанавливается доска 20х5 см на ребро. Она также выравнивается по внешнему краю фундамента и крепится саморезами. Лаги монтируются из досок такого же сечения. Крепятся саморезами или специальными уголками. Шаг установки – 30–60 см.

Следующий этап – утепление

Здесь важно подобрать качественный утеплитель

Для устройства чернового пола используется обрезная доска 10х2,5 см. Поверх нее укладывается фанера толщиной 0,5–0,6 см. Можно укладывать листы фанеры сразу без настила из досок. В этом случае толщина листов должна составлять минимум 1,5 см. Такой вариант быстрее, но в некоторых случаях дороже. Подобно кирпичной кладке, фанера укладывается в разбежку. Промежуток в несколько сантиметров между листами компенсирует расширение при повышении влажности воздуха.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
