Основные характеристики

https://youtube.com/watch?v=vIbbiN3QNqE

Главная характеристика изделий — диаметр внутренней трубы, минимальное сечение которой составляет 80 мм. Еще одним ключевым параметром считается состав наполнителя и толщина изоляционного слоя, влияющие на уровень пожаробезопасности дымохода.

Минимальный диаметр внутренней сэндвич-трубы составляет 80 мм, а состав наполнителя и толщина изоляционного слоя влияют на уровень пожаробезопасности дымохода.

Для соединения нагревательного устройства и дымохода используется специальный переходник, также выполненный из нержавеющей стали. Минимальная длина каждого модуля составляет 500 мм. В зависимости от высоты помещения можно скомплектовать дымоход необходимого размера.

Долговечность трубы определяется толщиной металла. Чем качественнее используемая сталь, тем дольше дымоход не потребует замены при интенсивной эксплуатации. Стоимость дымохода, как правило, рассчитывается, исходя из указанных характеристик и установленного комплекта печного оборудования.

Монтаж сэндвич труб: основные моменты

Все работы по установке сэндвич дымоходов начинаются с разметки и выпиливания всех нужных технологических отверстий. Здесь подразумевается потолок или стена, а также — сама крыша. При этом следует учитывать, что расстояние от трубы до незащищённых деревянных конструкций не должно быть меньше 40-45 см. В целях пожарной безопасности пусть оно будет больше, чем меньше. В противном случае, применение защитных экранов, обязательно!

Варианты сэндвич труб для бани

Монтаж «конструктора-дымохода» начинают вести снизу вверх. Первым делом на печь устанавливается одноконтурная труба. За счёт отсутствия утеплителя, значительно повышается теплоотдача. Например, одноконтурная сэндвич труба для бани может комплектоваться навесным баком для воды. Возможно применение цилиндрообразной металлической сетки для камней, что очень повышает КПД печки. Применение специальных экономайзеров-конвекторов на первом сегменте дымохода также усиливает коэффициент отдачи тепла.

На установленную «одноконтурную гильзу», монтируется так называемый стартовый адаптер. Он нужен для того, чтобы надёжно и красиво соединить одностенчатую трубу с сэндвичем. Затем монтируется шибер для регулировки уровня тяги или сразу одевается двухконтурный дымоход.

Способы монтажа труб сэндвич

Следует уточнить такой нюанс: сборку сэндвич труб можно проводить двумя способами («по дыму» и «по конденсату»). «По дыму» — это когда верхняя труба насаживается на нижнюю. Дым при этом не встречает ни какого препятствия. «По конденсату» — всё наоборот: верхний сегмент вставляется в нижний. Для оптимального результата внутренние гильзы труб одеваем «по дыму», а наружные – «по конденсату». Для лучшего эффекта герметизации целесообразно пользоваться специальным термостойким герметиком и обжимными хомутами.

Рассчитать высоту дымохода до потолка следует таким образом, чтобы исключить стык сегментов в районе перекрытия. Это увеличит степень пожарной безопасности. А вот теперь самый главный момент. Многие считают сэндвич дымоходы абсолютным эталоном безопасности и в потолочном проходе не устанавливают проходной короб, полагаясь только на теплоизоляцию самих труб.

Результат часто бывает очень плачевный. Проходной потолочный короб применять обязательно. Он предохранит деревянные конструкции от нагрева и возгорания. Его можно засыпать керамзитом, , но только не песком. Возможно в роли теплоизолятора использовать туже минеральную вату.

Проводя дымоход через крышу, разумно применить такой элемент, как флеш-мастер. Это специальный уплотнитель кровельных проходов, который в простонародье называется «флэшкой». Элемент нужный и практичный, без него никак не обойтись. Здесь также применяется металлический элемент крышной разделки, который обеспечивает надёжное и устойчивое положение дымохода.

В зависимости от конструкции дымовой трубы, в нижней части иногда устанавливают «ревизию». Этот элемент сэндвич трубы обычно устанавливают на приставном дымоходе, который имеет горизонтальный участок. Здесь имеется небольшая дверца для очистки дымового канала. Очень удобный и нужный момент.

На верхней части дымохода устанавливают искрогасители, дифлекторы-зонтики. Цель: гасить искры и защищать трубу от попадания атмосферных осадков и мусора.

Монтируя сэндвич трубы для дымохода, следует исключить их прикосновения к различным коммуникациям (электропроводка, газопровод, водопроводные и канализационные трубы, вентиляционные каналы). Следуя руководствам производителя по сборке такого «конструктора», можно без проблем сделать монтаж дымохода из сэндвич труб своими руками. Это не составит большого труда, хотя «пошевелить мозгами» и поработать руками всё-таки придётся.

У кого есть свои советы и рекомендации – пожалуйста, комментируйте, не стесняйтесь. Полезный совет всегда нужен и никогда лишним не будет. Удачи во всём! И до скорых встреч!

Цитата мудрости: Кто не нуждается в чужом, но живёт независимо, тот всех богаче.

Рекомендации по монтажу

Для проведения работ вам предстоит приобрести трубы, длина которых равна 1 метру. Дымоход в доме составляется из основных частей. Понадобится для работ и тройник, предназначенный для ревизии труб

Важно купить и тройник для сбора конденсата, который используется для очистки стыков. Если труба будет иметь повороты, равные 45 градусам, то понадобятся уголки, которые выполняются из того же материала

Позаботьтесь о наличии компенсатора, он принимает на себя нагрузки от расширения элементов дымохода при охлаждении и нагревании. Система должна быть выведена на кровлю, для этого пригодится узел примыкания. Для того чтобы предотвратить попадание дождя, листьев, снега и пыли следует снабдить систему оголовком.

Сборка сэндвич трубы для дымохода своими руками

Для того чтобы сделать сэндвич трубу своими руками вам потребуются такие материалы:

  • лист нержавеющей стали;
  • лист стали с цинковым покрытием;
  • теплоизоляция.

В качестве теплоизолятора для самодельной сэндвич трубы следует выбирать такой материал, который будет, прежде всего, пожароустойчивым. По толщине такой слой может колебаться в пределах 3-6 см. Как вариант, в качестве прослойки может быть использован полиуретан или керамзит.

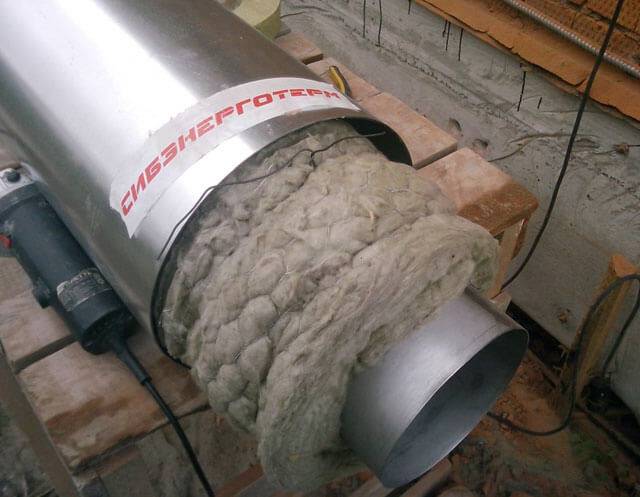

Техника сборки сэндвич трубы включает такие шаги:

  1. Листовой металл сворачивают, чтобы получить цилиндры нужного диаметра. Места стыковки краев соединяют сварным швом или специальными замковыми механизмами.
  2. Цилиндр из нержавеющей стали, который будет расположен внутри конструкции, оборачивают рулонным утеплителем.
  3. После этого готовую деталь вставляют во внешний контур из оцинковки.

Стоит отметить несколько важных тонкостей процесса сборки самодельной сэндвич трубы для дымохода:

  1. Перед установкой трубы стоит позаботиться о сооружении защитного короба. Это позволит исключить прямой контакт трубы с элементами перекрытия и повысит пожарную безопасность всего дымохода.
  2. Внутреннее пространство короба после установки сэндвич трубы своими руками заполняют керамзитом, обеспечивающим дополнительную теплоизоляцию.
  3. Внутренний отрезок дымохода монтируется из труб, установленных вверх раструбами.
  4. Внешний участок дымоотвода надевают на нижний отрезок, используя раструбы.

Этап третий. Крепление дымохода

Все колена и другие детали конструкции соединяются хомутами, а тройник дополнительно крепится еще и кронштейнами. В случае если верх конструкции не закреплен, то его дополнительно страхуют как минимум с помощью тех же растяжек. Дополнительное крепление стыковочных элементов выглядит примерно так: трубы фиксируются между собой посредством хомутов, а вот с прочими элементами (такими, к примеру, как переходник) тоже хомутами, но зато с двух сторон.

Обратите внимание! Кронштейн для дымоходной трубы при желании можно сделать собственноручно. Для этого берется пара уголков (5 и 3 сантиметра, соответственно) и все сооружается посредством электродрели, болгарки и болтов М-8 и М-10

Герметизация дымохода со стороны улицы

Когда основные строительные работы завершены, защитную пленку удаляют. Проверяют герметичность всех соединений, швов, стыков.

При проведении герметизации важно учесть такие нюансы:

  1. В месте перехода от одностенной трубы к сэндвичу обрабатываются все наружные края по окружности.
  2. При нанесении на внутреннюю часть труб обмазывается внешняя часть верхней секции. При обработке внешней части принцип аналогичен.

Рекомендуется использовать исключительно огнеупорный герметик, который переносит температуру 1000 градусов и выше.

Общая длина дымохода от колосника составляет от 6 м.

Общая характеристика

Конструкция, как сэндвич-труба, появилась на рынке строительных материалов относительно недавно. Технологии производства постоянно совершенствуются. Выпускаются новые виды материалов, которые позволяют смонтировать любую систему, придать ей необходимые качества.

Монтаж сэндвич-трубы своими руками позволит сэкономить средства семейного бюджета. Производство подобных дымоходов не отличается высокой сложностью. Представленные конструкции можно изготовить из материалов, которые представлены в строительных магазинах.

Сэндвич-труба представляет собой конструкцию из металла и утеплителя. В качестве последнего применяются негорючие материалы, например, базальтовая вата. Также в составе конструкции есть две трубы разного диаметра. В образовавшуюся полость между ними устанавливается утеплитель. Именно благодаря простоте такой трубы собрать ее можно своими руками.

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу. Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники

Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку

Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры. Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С

Наносить его нужно так:

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

  • Для внутренних труб – на наружную поверхность верхней внутренней трубы.
  • Для наружных труб – по наружной поверхности.
  • При переходе с одностенной на двустенную трубу – снаружи, по окружности.
  • При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

Как правильно выбрать сэндвич дымоход?

Существует несколько важных аспектов, на которые нужно обращать внимание при выборе сэндвич дымохода

Прежде всего – это качество материала, из которого изготовлено изделие

От того, насколько прочная сталь, зависит дальнейший срок эксплуатации дымохода.
Обращаем внимание на теплоизолирующий материал, а также степень его заполнения в дымоходе. Минимальная температура нагрева, которую должен выдержать материал, составляет семьсот градусов.
Обращаем на качество сварочных швов

Если дымоход будет использоваться для котла, работающего на твердом топливе, то лучше всего выбирать сварку лазером. Лазерная сварка обеспечит стопроцентную герметичность изделия. Если на трубе имеется катаный шов, то такой сэндвич дымоход применяется только для газовых котлов.

Обращаем внимание на то, что внутренние слои дымохода выполняются из нержавеющей стали. Это сделано для того, чтобы конструкция смогла выдержать большие термические нагрузки и появление конденсата

Если же внутренние части сэндвич дымохода изготовлены из оцинкованного металла, то такие дымоходы можно использовать только для обслуживания газовых котлов.

Специалисты не рекомендуют использовать такие дымоходы из оцинкованной стали для бань, а уж тем более – для котлов, которые работают на твердом топливе. Конечно же, это можно сделать, но очень скоро дымоход нужно будет менять на новый. Сегодня используется несколько металлов для изготовления корпуса дымохода. Это может быть медь, нержавейка, полиэстер, сталь или латунь. В некоторых случаях используют оцинкованный металл. И тут нужно сказать, что для твердотопливных котлов лучше всего использовать медь или нержавейку. Другие же металлы чаще всего применяются для дымоходов, которые отводят газы не высокой температуры или для обычных вентиляций.

Самый лучший вариант нержавейки для изготовления корпуса – это 316 Ti, 310S. Это особые виды нержавейки, которые выдерживают температуру до тысячи градусов. Пластичность, термостойкость дымохода -наилучшие с этими видами металла. Лучше всего применять такое оборудование для твердотопливных котлов и банных печей.

Печь с дымоходом

Идеально, когда обе трубы сэндвич дымохода состоят из нержавейки. При этом не обязательно, чтобы внешняя часть имела корпус из нержавейки. Самое главное – внутри. Толщина стен труб из нержавейки может составлять до одного миллиметра. Бывает и меньше – примерно полмиллиметра. Но такие материалы не используются в твердотопливных котлах. Это хорошо годится для газовых котлов. Если использовать такой дымоход в бане, то он быстро сгорит.

Когда говорят о диметре сэндвич дымохода, то, прежде всего, имеют в виду внутренний диаметр трубы. Существует много разновидностей дымоходов. Но самыми востребованными являются 115 на 200, 120 на 200 и 150 на 220 миллиметров. Это диаметр внутренней и внешней трубы соответственно. Стандартная длина одной секции составляет примерно один метр. Встречаются секции по 50 сантиметров. Для того чтобы выбрать внутренний диаметр дымохода, нужно смотреть, какой диаметр патрубка на выходе из печки. Внешний диаметр зависит от обшивки. В принципе, здесь не существует ограничений.

Утеплитель имеет толщину от 25 до 60 миллиметров. Нужно сказать, что чем больше его толщина, тем лучше. Если сэндвич дымоход применяется для банной печи, то утеплитель состоит из базальтовой ваты. Стекловолокно не рекомендуется использовать. Максимальная температура, которую выдержит стекловолокно, составляет 350 градусов. Если этот лимит будет превышен, то вата испортится. А в трубах, которые отводят продукты сгорания из банных печей, имеется температура свыше шестисот градусов. И опять же – все зависит от того, какое горение поддерживается в печи.

При установлении сэндвич дымохода обязательно выполнять следующие правила:

  • дымоход должен быть не ниже полутора метров от конька дома, который стоит рядом. Если дымоход выше кровли, более чем на метр, то нужно установить дополнительные растяжки;
  • дымоход должен быть не менее 50 сантиметров над плоской крышей;
  • дымоход располагается не ниже, чем 50 сантиметров от конька крыши при расположении трубы на расстоянии полутора метров от конька;
  • минимально допустимая длина дымохода – пять метров. Если она составляет меньше, то нужно использовать специальный насос для откачки дыма;
  • минимальная высота возвышения трубы над кровлей 50 сантиметров;
  • если рядом с баней или домом имеются построения выше дымохода, то его нужно выполнить еще выше, чем эти построения.

Только выполнение этих правил гарантирует качественное использование изделия, а также защитит помещение от пожара. И теперь нужно подробно разобраться, как же установить сэндвич дымоход.

Материалы и устройство

По своей конструкции эта система может быть выполнена в нескольких вариантах:

  1. Выводы из помещений, соединяющиеся в верхней части здания с последующим оборудованием легкой трубы на крыше, применяется для устройства вентиляции;
  2. Стеновая труба, совмещающая в себе как функции несущей стены, так и трубы, содержащей вентиляционные и дымовые каналы;
  3. Коренная труба, выполняющая только эту функцию и ставящаяся на фундамент;
  4. Насадная труба, представляющая собой продолжение дымохода печи.

Помимо этого, возможно сочетание некоторых технологий. Так, сборные дымоходы и вентиляция вполне могут упаковываться в кладку стены.

Дымовые и вентиляционные каналы делаются из различных материалов, каждый из которых имеет свои достоинства и недостатки, а также установленные нормативами и практикой области применения.

Кирпич

Это самый старый и традиционный материал. Он проверен временем и универсален — из него можно делать как вентиляционные каналы, так и дымоходы для любых видов топлива.

Достоинства кирпичных дымоходов огромны. Они механически устойчивы, способны выполнять роль второго отопительного прибора на вышележащих этажах (если идут от печки, камина или котла) и пожаробезопасны. Но все эти качества не будут проявлять себя, если не соблюдать ряд правил при их устройстве. Вот эти правила:

  • Для каналов годится только полнотелый керамический одинарный кирпич. Категорически запрещено для этих целей брать силикатный или пустотелый. Он не должен содержать трещин. При несоблюдении данного правила канал будет разрушаться, и особенно это касается дымоходов, где есть фактор повышенной температуры.
  • Сечение такого канала прямоугольное, что не очень хорошо сказывается на тяге. Чтобы этот недостаток скомпенсировать, высоту трубы нужно просчитывать тщательно.
  • Внутренняя поверхность канала должна быть идеально ровной. Для этого при кладке производят швабровку специальным инструментом или рукавицей. Если это условие не выполняется, на стенках оседает сажа, конденсат и оксид серы (этот продукт часто образуется при сгорании одоранта — вещества, добавляемого в газ для контроля над утечками). В дальнейшем приводит к разрушению канала, и в особенности верхней его части — трубы.
  • Все швы в кладке должны быть герметичны и полностью забиты раствором (в горячих участках — глиной или специальной смесью).
  • Если вы делаете канал в наружной стене, его необходимо утеплить. Для вентиляции вполне подойдет полистирол, а дымовой канал изолируют ватой. Если этого не сделать, наружная поверхность стены будет охлаждать канал, что уменьшит тягу.

Таким образом, возведение таких каналов и труб требует аккуратности и профессионализма, кладка каналов и труб у каменщиков оплачивается по повышенной расценке.

Утепление наружного дымохода

Более практичный вариант дымохода — применение сэндвич-трубы, которая не только проще монтируется, но и не требует дополнительного утепления..

Если для дымоотведения применяется одноконтурная труба, необходимо вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором.

Можно также для утепления использовать фольгу или другой негорючий материал, но поверх трубы обязательно должен быть толстый слой теплоизолирующего негорючего материала.

Шахта для дымохода из кирпича, куда помещается труба – конечно, красиво, эстетично, но очень трудоёмко и непрактично — кирпичная шахта неразборная, её тяжело чистить, к тому же кирпич стоит недешево.

Характеристики утеплителя

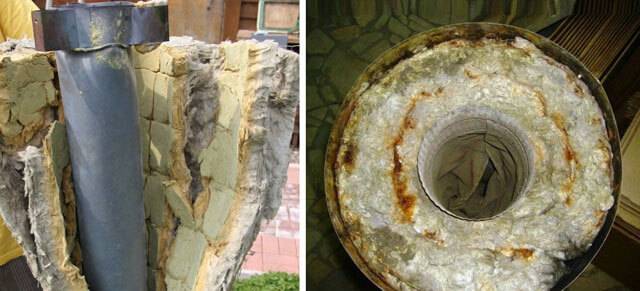

Теплоизоляционный материал, который располагается между двумя трубами — внутренней и внешней, как правило, представляет собой минеральную вату (базальтовую или керамическую).

Однако в некоторых случаях для утеплителя используют вермикулит. Этот материал получают природным путём, измельчают до получения гранул и обжигают в специальной печи. Всё это выполняется для того, чтобы получить максимальные качественные характеристики, к которым относятся термоустойчивость, лёгкий вес и т. д. Стоимость такого материала выше, нежели цена на минеральную вату. Рабочая температура, которую способен выдержать этот материал — 1150 °C.

Чаще всего в сендвич трубах в качестве утеплителя используется базальтовая вата

Базальтовая вата является наиболее распространённым вариантом утеплителя. Рабочая температура этого минерального материала не превышает 600 °C. Получают такой материал из расплава базальта. Сэндвич труба с таким утеплителем имеет довольно привлекательную стоимость.

Керамическая вата способна выдерживать температуру до 1260 °C, что более чем в 2 раза превышает аналогичный показатель базальтового материала. Однако и стоимость труб с таким наполнителем выше, чем на сэндвичи с вермикулитом или же базальтовой ватой.

Преимущества и недостатки

К достоинствам такого дымохода относится несколько характеристик:

  • полностью устраняется возможность образования конденсата от разности температур при достаточном слое теплоизоляции;
  • поток нагретых отработанных газов движется равномерно. Такая характеристика позволяет увеличить уровень тяги в топке;
  • устраняется возможность травм и ожогов;
  • возможность прокладки трубопроводов без слоя дополнительной теплоизоляции;
  • внутренние поверхности гладкие, практически с зеркальной поверхностью. Это позволяет снизить возможность образования на стенках толстого слоя сажи, грязи, поэтому чистить такие дымоходы потребуется реже;
  • возможность прокладки дымоходов от кирпичных труб с помощью таких деталей.

К недостаткам относится несколько пунктов:

  • использование 2 слоев металла и теплоизоляции увеличивает массу конструкции;
  • требуется организовывать много мест крепления трубопроводов.

Но такие недостатки, по мнению pechnoy.guru, можно назвать достаточно спорными. Вес таких конструкций не превышает массу кирпичной трубы и никак не больше дымоходов из стальных, толстостенных труб. Но в сравнении с обычными, сэндвич трубы дороже.

Преимущества и недостатки сэндвич-дымохода

В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.

Установка дымохода из сэндвич изделий не занимает много времени и сил – со всеми работами можно справиться за день. Далее приведем ряд достоинств и недостатков таких труб.

Среди достоинств подобных конструкций можно назвать:

  • многозадачность – использовать такие трубы можно в постройках из любых материалов;
  • занимают минимум пространства;
  • удобство транспортирования;
  • сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
  • лаконичный и приятный внешний вид;
  • противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
  • имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
  • благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
  • сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.

А вот недостатков у подобных конструкций очень мало, хотя они все же есть:

  • цена на сэндвич трубу довольно существенна;
  • оптимальный срок службы таких изделий составляет всего около 15 лет.

Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.

Достоинства и недостатки сэндвич труб

Сэндвич труба для камина, печи и другого отопительного оборудования, обладает  достоинствами и недостатками.

Рассмотрим основные достоинства таких изделий:

  • универсальность монтажа. Трубу можно выводить и через крышу дома, и через стену;
  • простота установки. Конструкция сэндвич изделия позволяет монтировать его без особых сложностей. Для установки не требуется специального строительного оборудования. Всё это позволяет ускорить прокладку коммуникации из таких труб;
  • отсутствие конденсата. Устройство сэндвич дымохода исключает образование конденсата, а также замедляет скапливание сажи. В случае необходимости можно дополнительно установить специальный тройник, который препятствует появлению конденсата;
  • компактность. Для обустройства сэндвич системы не требуется больших пространств, что является очень удобным;
  • безопасность. Такие трубы отличаются тем, что их можно устанавливать даже в деревянных домах и других сооружениях из этого материала (например, бани). Сэндвич дымоход является безопасным, если соблюдены все условия монтажа такой системы;
  • требуют минимального ухода. Профилактические осмотры и очистки такой конструкции проводятся гораздо реже, чем для дымоходов, сделанных из других материалов;
  • надёжность. Нержавеющая сталь, из которой выполняются внутренние, а иногда и внешние, трубы в сэндвиче, отличается прекрасными антикоррозийными качествами, а также устойчивостью к высоким температурам;
  • пластичность. На сегодняшний день на строительном рынке можно найти любые комплектующие к таким дымоходным конструкциям. Большой выбор комплектующих деталей позволяет прокладывать дымоход, огибая балки, стропила и другие препятствия, которые могут встретиться на пути сэндвич дымохода во время монтажа;
  • экономия. Сэндвич трубы для печей и каминов позволяют сократить не только временные, но и финансовые затраты. Такая конструкция не требует выполнения отдельного фундамента;
  • долгий срок службы. При правильном монтаже эксплуатационный срок сэндвич труб может достигать 15–20 лет.

Комплектующие для сендвич систем выпускаются в очень широком ассортименте, это позволяет создавать дымоходы самых различных конфигураций

Однако сэндвич дымоходы имеют и свои недостатки. Рассмотрим их:

  • несмотря на то что эксплуатационный срок такой трубы выше, чем у кирпичной, не рекомендуется использовать её более 10–12 лет. По истечении этого срока желательно провести ремонтные работы или полную замену конструкции.
  • в случае если труба эксплуатируется в условиях постоянных температурных скачков, может возникать ухудшение показателей герметичности. Рекомендуется проверять крепления таких конструктивных элементов дымохода хотя бы раз в год.
  • основным недостатком таких сэндвичей считается их высокая цена, обусловленная простотой монтажа и отличными техническими характеристиками.

Можно ли изготовить сэндвич-трубы для дымохода своими руками

Изготовить многослойную сендвичную конструкцию вполне можно и своими руками, главное соблюсти ряд требований, предъявляемых ГОСТом к подобного рода материалам:

  1. Для внутреннего кожуха выбирается исключительно кислото- и жаростойкая нержавеющая листовая сталь, соответствующая температурным условиям эксплуатации, определяемым типом топлива, на котором работает теплогенератор.
  2. Для наружного кожуха можно выбирать сталь с пониженными прочностными характеристиками. Многие останавливают свой выбор на оцинковке, однако следует помнить, что она при нагревании выделяет в атмосферу не совсем безвредные для здоровья человека вещества.
  3. В качестве промежуточного слоя используются только негорючие теплоизоляционные материалы. Удобнее всего работать с рулонными минеральными утеплителями.

Предлагаю прописать алгоритм сборки сэндвич-конструкции:

  1. Из жаростойкой стали формируют трубную заготовку, тщательно формируют шов. Этот этап, пожалуй, самый ответственный, т.к. полученное соединение должно быть абсолютно герметичным. Если есть хоть малейшее сомнение, лучше купить заводскую одноконтурную стальную трубу и остальные работы выполнять уже с ней.
  2. Поверх подготовленного внутреннего контура (плаща) плотно и ровно наматывается минеральный утеплитель и фиксируется металлической проволокой или специальными термостойкими хомутами.
  3. Получившуюся заготовку достаточно туго оборачивают листовой сталью, выбранной в качестве материала для внешнего кожуха, фиксируют шов.

Безусловно, добиться заводского качества не получится, но если самостоятельное изготовление многослойной конструкции – единственно приемлемый для вас вариант, то такой технологией вполне можно воспользоваться.

Конструкционные элементы и их особенности

Разнообразие выпускаемой продукции позволяет выполнять сложные задачи по возведению сэндвич дымоходов.

Производителями дымоходов разработано более двадцати различных элементов для облегчения проведения монтажа

Главными элементами конструкции дымоходного канала являются:

  • Прямые участки трубы. Отрезки диаметром 80—600 мм, длиной до 1 м. Идеальная конструкция дымохода — прямая, но на практике достичь этого сложно.
  • Колени и тройники. Используются, если необходимо вывести дымоход сквозь стену, наружу здания, или обойти конструкционные элементы дома — балки, стропила. Иногда для поворотов (особенно прямых, 90°) применяют тройники с ревизией — они позволяют очищать дымоход в труднодоступных местах. Их устанавливают и укрепляют кронштейнами, чтобы они не несли на себе вес вышерасположенной конструкции.
  • Проходной патрубок. Изолирует трубу от межэтажных перегородок, служит креплением для дымохода.
  • Кровельная разделка. Представляет собой металлический конус, который крепится на крышу под определенным углом. Помогает провести трубу через кровлю, не нарушая ее герметичности и повышая пожарную безопасность. Вместо него может использоваться специальный уплотнитель из силикона, который служит лучшей защитой от протекания.

Кроме вышеперечисленных элементов, существует еще масса приспособлений для проведения монтажа дымохода из сэндвич труб, а также его дальнейшей эксплуатации.

Дымоход закрепляют кронштейнами через каждые два метра. Крепеж для фиксации хомутов на стене подбирают в соответствии с материалом, из которого она сложена

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
