Как сделать сэндвич – дымохода через стену дома своими руками: Пошаговая технология – Обзор

Как выбрать диаметр трубы

Для дымоходной системы необходимы предварительные расчеты с учетом мощности котла или печки, работающих на твердом, жидком, газообразном топливе. Стандартные варианты:

  • Для газохода от отопительной маломощной установки 3 кВТ приобретают прокат с просветом 8,5 см;
  • Когда мощность свыше 5 кВт устанавливают системы толще 12 см.

Минимальная толщина теплоизоляционного слоя – не менее 30 мм (базальтовая вата), для печек на дизтопливе – толще 4,5 мм. Процессу монтажа всегда предшествуют расчеты диаметра труб, толщины теплоизоляции.

Процессу монтажа всегда предшествуют расчеты диаметра труб, толщины теплоизоляции.

Особенности эксплуатации дымохода

Сэндвич трубы — продукт нового поколения. Они имеют сборную конструкцию, что значительно упрощает монтаж надежного дымохода. Но во время его эксплуатации внутри накапливается сажа. Ее необходимо дважды за отопительный сезон убирать. В противном случае велик риск уменьшения полезной площади сечения трубы, что приводит к уменьшению тяги.

Как правильно эксплуатировать трубу

Поэтому придется постоянно чистить трубный дымоход. Для облегчения задачи в нижней его части устанавливается специальный стакан, или прикрепляется дверка, обеспечивающая доступ к внутренней части сэндвич трубы. Существуют правила, соблюдение которых предотвращает образование слоя сажи. Вот основные из них:

  1. Для топки печи или камина необходимо как можно реже использовать дрова из хвойных пород деревьев. При сгорании они выделяют смолы, которые очень быстро оседают на внутренних стенках сэндвич трубы.
  2. Такой же результат можно получить, если кидать в печь сырые дрова. Печники предупреждают, что влажные пары столь же опасны для дымохода, как и смолы.
  3. Не стоит каждый раз сжигать в печи бытовой мусор.
  4. Если в доме появилась печь на дровах или камин, позаботьтесь и заготовьте заранее дрова лиственных пород. Покупайте хорошо просушенную древесину.
  5. В качестве эффективной профилактики в конце топки бросайте в печь охапку осиновых дров. Они очень быстро прогорают и дают высокое пламя, которое хорошо выжигает сажу в дымоходе.

Особенности такой конструкции

Сэндвич является неплохим вариантом дымоходной трубы с утеплением. Утепление обеспечивает вам наличие следующих плюсов:

  • возможность функциональности дымоходной трубы при нахождении в зоне низких температурных режимов;
  • наделяет трубу необходимыми пожаробезопасными свойствами (внутри здания).

Стандартные варианты таких дымоходов обладают наружным оцинкованным покрытием. Выпускаются также варианты, выполненные из нержавейки, а также окрашенные в любой подходящий для вас цвет.

Существующие варианты сэндвичей, выполненные из нержавеющей стали, с внешней стороны оклеиваются специальной защитной пленкой. Главное — не забудьте удалить ее перед использованием дымохода по назначению. В продаже имеются и специальные переходники, которые понадобятся вам при соединении котла и трубы. Будьте внимательны при выборе элементов для сэндвич-дымохода.

Схема устройства сэндвич-трубы.

Необходимыми инструментами при работе являются:

Этап четвертый. Окончание работ

По завершении сборки конструкции удаляется защитная пленка. Помните о том, что в идеале длина конструкции должна составлять примерно 6 метров от колосника. Помимо того, все стыки и зазоры следует тщательно герметизировать.

С этой целью используется специальный огнеупорный герметик, который способен выдерживать температуру минимум в 1000 градусов. Нанесение герметика выглядит следующим образом.

  1. Если трубы внутренние, то на внешнюю поверхность верхнего элемента.
  2. Если внешние, то просто на внешнюю поверхность.
  3. Если речь идет о переходе с обычной трубы на сэндвич, то извне, по окружности.
  4. А если соединяется обычная труба или прочие модули, то так, как описано в предыдущем варианте.

По окончании всех работ небезопасные зоны конструкции в обязательном порядке проверяются на температуру. Помимо того, в дымоходе следует предусмотреть еще и ревизию, дабы в дальнейшем не было никаких трудностей с осмотром и чисткой. Ревизия может представлять собой как небольшое отверстие с дверкой, так и съемный модуль.

Видео – Установка сэндвич дымохода своими руками

Как сделать колпак на трубу дымохода

Оформление вывода на крышу

Данный этап, то есть вывод конструкции на кровлю, является самым сложным, поэтому ему следует уделить особое внимание. Для вывода понадобится специальное приспособление, именуемое крышкой разделкой

Она представляет собой конструкцию из металла, предотвращающую соприкосновение стенок конструкции с материалами, входящими в состав кровельного пирога.

Обратите внимание! При выборе такой разделки в обязательном порядке нужно учесть, каков угол наклона кровли.  Так, стандартные изделия можно устанавливать на крышу с углом в 30-55 либо же 15-30 градусов

Вначале место, где труба будет выводиться на кровлю, размечается при помощи карандаша или маркера. Далее согласно разметке изнутри проделывается отверстие

Важно, чтобы оно идеально подходило для свободного прохождения сэндвич-дымохода

Затем изнутри крепится лист металла, а извне – описанная выше разделка. Далее конусный элемент разделки корректируется согласно конкретному углу наклона поверхности, а края заводятся под конек.

Для улучшения герметичности соединения разделки с трубой применяется регулируемый фартук. По окончании монтажа фартука можно приступать к установке следующего элемента. Труба наращивается до требуемой высоты, после чего поверх устанавливаются нужные приспособления (о них мы уже говорили).

В качестве заключения. Особенности использования

В ходе эксплуатации в конструкции скопится сажа, способная уменьшить показатель полезного сечения или даже стать причиной воспламенения. По этой причине следует производить чистку сэндвич-дымохода хотя бы дважды в течение сезона отопления. А для этого используется предварительно обустроенная ревизия.

Два универсальных способа прочистить дымоход

Как произвести монтаж дымохода для газового котла, их конструктивные особенности и как произвести выбор правильного месторасположения. Узнать ответы на эти вопросы вы можете тут

Как видим, процесс установки не является сложным или трудоемким, так как конструкция весит немного. И если вы уже подобрали подходящий вариант и приобрели все необходимое, тогда смело приступайте к делу! Удачи в работе!

Как устроить выход трубы

Рассмотрим, как должна быть выведена труба через металлочерепицу, чтобы риск протечек на участках примыканий максимально снизился.

Прямоугольный выход

Организация прямоугольного, в частности, и квадратного выхода выполняется в два этапа:

  • установка внутреннего фартука до начала монтажа покрытия;
  • устройство наружного декоративно-защитного элемента после завершения укладки кровельного покрытия.

Схематически монтаж выхода можно свести к последовательному выполнению следующих шагов.

  • Выясняют место расположения верхнего края внутренней планки примыкания, приложив ее к стене дымохода.
  • По отмеченной линии разметки, к примеру, болгаркой проделывают канавку глубиной как минимум 150 мм. Штроба должна получиться с небольшим уклоном кверху. В конце ее хорошо вычищают, желательно даже промыть водой.

Внимание
Обязательно необходимо обследовать стропильную систему, так как из-за протечки древесина может начать гнить или на ней образуется грибок, а вот, скажем, новый кровельный материал будет весить достаточно много

  • Планку примыкания сначала устанавливают на стороне дымохода, со стороны карниза, затем монтируют остальные три: по бокам и наверху.
  • Укладку планок проводят с нахлестом в 150 мм и заполняют края силиконовым герметиком. Фиксируют их, используя кровельные саморезы.
  • Для формирования «галстука», через который будет стекать вода, под низ фартука подводят металлический лист. Его направляют или сразу в желоб водостока, или в ендову.
  • Выводят гидроизоляцию и, подняв примерно на 50 мм на стену дымохода, закрепляют специальным термостойким скотчем. Таким образом обеспечивается дополнительная надежность узла примыкания.
  • После монтажа покрытия обустраивают наружный фартук, который больше необходим для декоративности, нежели защиты.
  • Устанавливают его так же, как и внутренний, только для закрепления наружных планок стенки трубы не штробят. Фактически нижний фартук в обход трубы металлочерепицей оказывается зажатым между ее слоями, исключив попадание влаги под кровлю.

Круглый (овальный) выход

Обеспечить надежную защиту примыкания для круглого выхода – более сложная задача. Поэтому был разработан специальный элемент – проход дымохода.Это комбинированный элемент, в состав которого входит плоское основание из стали и эластичный колпак на трубу дымохода. На нем отмечены переходные диаметры. Компоненты прохода герметично соединены между собой.

Дополнительно рекомендуем к изучению: Проход дымохода через стену.

Совет
Проходные элементы подходят и для обустройства любой детали круглого сечения, которое выводится на крышу, скажем, вентиляции.

Процесс установки прохода выполняют в таком порядке:

  • На кровельном покрытии необходимо вырезать отверстие соответствующего диаметра.
  • Смочив элемент жидким мылом, его натягивают на трубу.
  • Уплотнительному элементу путем надавливания к основанию придается форма металлочерепицы.
  • Для фиксации элемента применяют саморезы, предварительно нанеся под ее края герметик. Винты располагают на расстоянии 35 см друг от друга.

Совет

При желании проходной элемент  для металлочерепицы возможно изготовить самому. Однако, нужно учесть, что выполненная подобным образом разделка крыши должна соответствовать всем строительным нормам и правилам

https://youtube.com/watch?v=O4asQV68dpM%3F

Функциональность и особенности конструкции

Итак, как же вывести дымоход через стену, какие особенности нужно знать и на что обращать внимание в первую очередь? Учитывайте не только проход через стену, но и выход дымохода наверх. То есть оптимальная высота для любого типа конструкции дымохода должна соответствовать 5 — 10 метрам. Использование канала меньшего размера в стопроцентной гарантии дает плохую тягу, и соответственно проблемы с дымоотделением

Кстати, слишком завышать высоту канала то же не рекомендуется, выше 10 метров уже будет сопровождаться избыточным горением и высоким потреблением топлива

Использование канала меньшего размера в стопроцентной гарантии дает плохую тягу, и соответственно проблемы с дымоотделением. Кстати, слишком завышать высоту канала то же не рекомендуется, выше 10 метров уже будет сопровождаться избыточным горением и высоким потреблением топлива.

Учитывая, что со временем использования, вам обязательно понадобиться чистить канал от сажи, то зачастую выбирают именно круглые трубы из керамзита или металла

Да и монтаж такого рода конструкций намного легче, тем более, если брать во внимание современные предложения, как двух канальная или двухслойная труба. Представляющая уже готовую конструкцию, не требующую утепления и дополнительной герметизации. Такой тип конструкции доказал свою практичность и оптимальность, в ней не образовывается конденсат и негативные отложения

К тому же внешние стенки не нагреваются до запредельной температуры, поэтому выдерживается достаточно серьезная противопожарная обстановка

Такой тип конструкции доказал свою практичность и оптимальность, в ней не образовывается конденсат и негативные отложения. К тому же внешние стенки не нагреваются до запредельной температуры, поэтому выдерживается достаточно серьезная противопожарная обстановка.

Монтаж сэндвич системы для отвода дыма

Перед установкой конструкции необходимо тщательно ознакомиться с технической документацией, правилами техники безопасности.

Обязательно нужно выполнить все мероприятия по предотвращению возникновения пожара во время эксплуатации дымохода.


Перед покупкой необходимо просчитать все материалы, с учетом особенности планировки дома

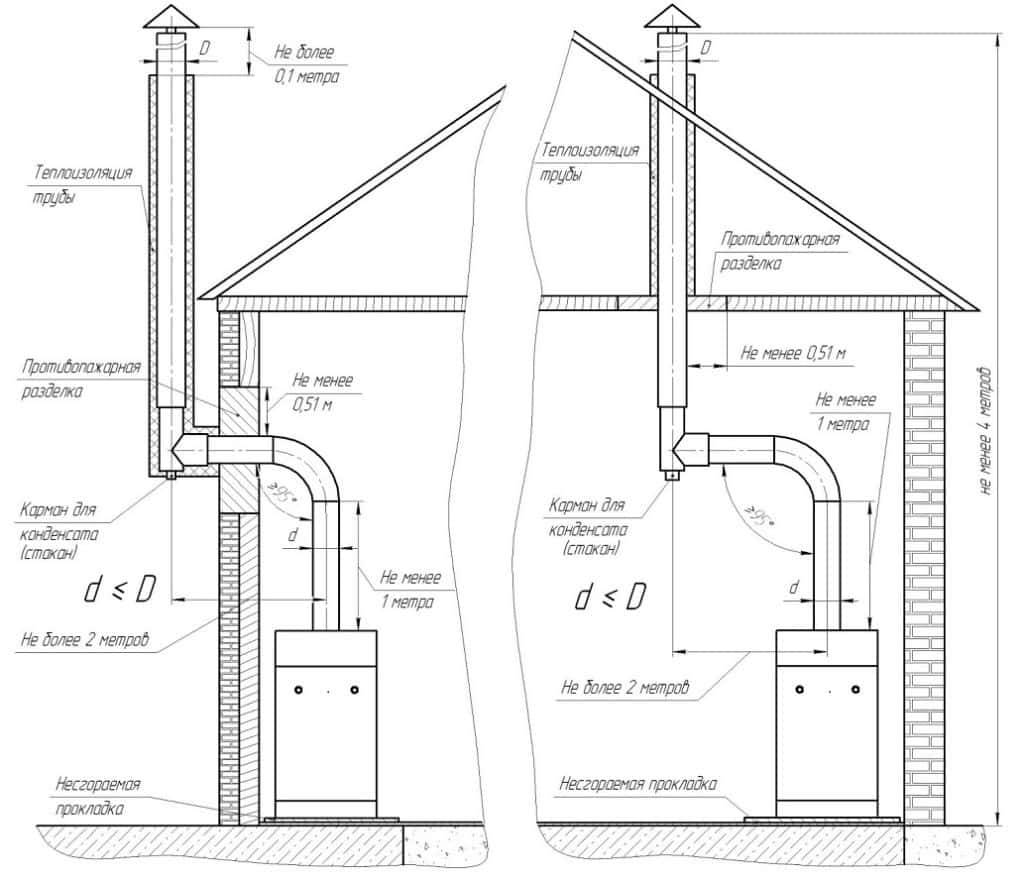

Схема монтажа сэндвич дымохода

Для того чтобы было легче представить как стоит правильно выполнять монтаж приведем схему.

Рисунок — Схема монтажа

Таким образом, если учитывать все требования и правила при расчете места расположения сэндвич дымохода, ее высоты и длины, то монтаж будет выполнен правильно.

Шаг 1 – сборка элементов дымоходной трубы

Установка конструкции всегда начинается снизу вверх. Сэндвич дымоходы запрещено подключать непосредственно к отопительному устройству.


К отопительному прибору никогда не присоединяют элемент сэндвич дымохода — сначала устанавливают одностенную трубу или адаптер

Сначала устанавливают специальный адаптер или одностенную стальную трубу длиной от полуметра.

Если запланировано выводить трубу сразу в стену, то монтируют горизонтальный отвод с небольшим уклоном 2°.


Адаптер предназначен для соединения разных участков дымоходной системы — одностенной и сэндвич трубы

Участок из не утепленной трубы может быть коротким, или длинным, если рассчитывают на большую отдачу тепла. Расположенные вблизи него стены и конструкции обязательно защищают экраном или кожухом.

Устанавливают его «по дыму», то есть, одевают сверху на патрубок отопительного устройства и дополнительно защищают стык жаростойким герметиком.


Сборка «по конденсату» не дает каплям влаги проникнуть внутрь системы утепления, из-за чего существенно снижаются его изоляционные свойства

К отопительному прибору элемент сендвич дымохода может присоединяться через адаптер — двухконтурную трубу, нижняя часть которой устанавливается «по дыму», а верхняя «по конденсату».

Все последующие трубы будут монтироваться «по конденсату», что исключит его просачивание и убережет от повреждения теплоизоляционного слоя.

Места абсолютно всех стыков скрепляют муфтами. Возле каждого стыка устанавливают хомут, предназначенный для крепления системы к стене.

Шаг 2 – прохождение потолочных и стеновых перекрытий

Даже тот факт, что сэндвич дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно сильно нагреваться. Поэтому запрещается размещать их без дополнительной изоляции вблизи возгораемых материалов (дерева, пластика и т. д.).

Места стыков сэндвич труб для дымоходов при их установке и эксплуатации не должны совпадать с проходом в перекрытии или стене.


Свободное пространство между перекрытием и трубой заполняют не возгораемой и не поддерживающей горение базальтовой ватой

Диаметр отверстия в стене или потолочном перекрытии прорезают на 250 мм больше, чем диаметр наружной трубы.

Делают его округлой или прямоугольной формы. В свободное пространство закладывают жаропрочный материал, который скрывают декоративными пластинами.


Узел прохода жаропрочный, он предотвращает деформацию дымохода при смещении конструкции здания — усадке, влажной и температурной деформации

Для прохождения через перекрытие и, особенно, через легко возгораемые материалы используют также специальный узел прохода. Между наружным контуром и внутренней поверхностью узла оставляют воздушный зазор.

При прохождении перекрытия или стены из слабо воспламеняющегося материала, можно использовать вместо узла прохода разгрузочную платформу. Она будет играть роль дополнительной опоры.

Шаг 3 – прохождение системы через кровлю

При выводе дымоходной трубы сквозь кровлю, нарушается ее герметичность. Чтобы укрепить трубу, отгородить ее от воспламеняемых элементов крыши и устранить возможность протечек в кровельном покрытии, используют специальные приспособления: конусные крызы, силиконовые уплотнители.

Эти детали имеют стандартизированные углы наклона, выбирают их, учитывая параметры кровли.


Силиконовый уплотнитель – мастер флеш значительно упрощает работы и помогает создать надежную защиту от протечек

Отделка трубы дымохода варианты и ход работ

Завершающая отделка дымоотводящего канала тесно связана с работами по изоляции кровли и проводкой трубы через нее.

Проход трубы через кровлю

Вывод трубы на крышу зависит от модификации самой трубы. Проще всего вывести круглую металлическую сэндвич-трубу. Для ее изоляции не потребуется дополнительного материала, поскольку она имеет один слой теплозащиты внутри сэндвича. Защитные фланцы можно приобрести в готовом виде. Они гибкие, что делает самостоятельную установку легкой.

Для вывода сэндвич-дымоотвода через кровлю следует:

  • Прорезать отверстие под диаметр трубы. Для чего снизу наносим разметку и просверливаем контурные метки. Вырезать удобнее со стороны крыши.
  • Надеть на трубу внутренний защитный фланец. Установить конструкцию. Смазать фланец огнеупорным герметиком, закрепить саморезами к крыше со стороны чердака.
  • На уличную часть трубы надеть защитный, гибкий, конусный фланец. Предварительно в нем прорезать отверстие, которое по диаметру чуть меньше дымохода. Чтобы процесс натягивания шел лучше, фланец и трубу промазать мыльной пеной.
  • Промазать фланец герметиком и прикрутить крепими саморезами поверх кровли.

Несколько сложнее вывести классический дымоход через кровлю. Для его проводки потребуется приобрести или соорудит защитный короб с теплоизоляционным слоем.

Алгоритм вывода квадратной трубы через кровлю:

  • В крыше и кровельном пироге прорезать отверстие, на 25 см большее по всем сторонам, чем квадрат трубы.
  • По размеру полученного отверстия соорудить защитный короб. Как правило, для короба используют листовую оцинковку. С ней легко работать самостоятельно, оцинкованное железо отвечает требованиям норм строительства, приобрести его можно недорого. Полученный короб должен иметь вид ящика, в центре которого вставлена труба, а оставшийся объем заполнен базальтовой ватой.
  • Короб установить в проем. Вывести трубу.

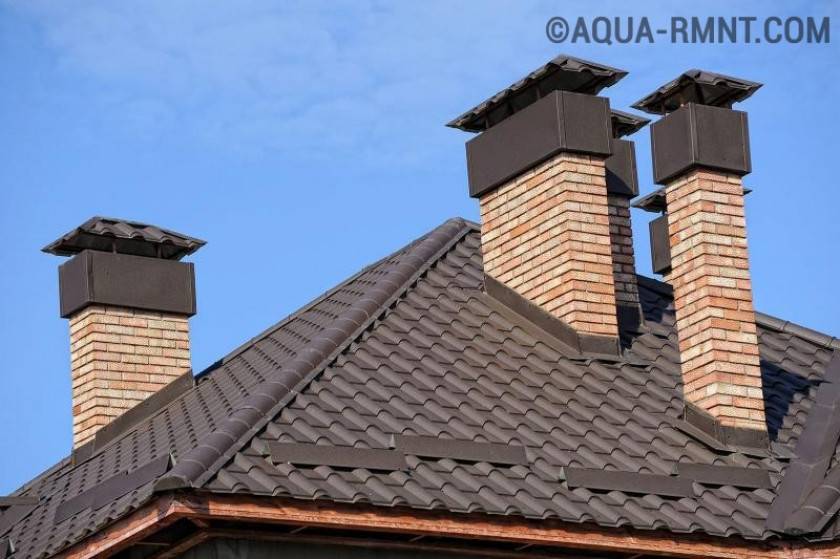

Далее наступает самый сложный и важный этап строительства дымоотвода – отделка трубы и герметизация кровли.

Варианты облицовки

Герметизация кирпичной или оштукатуренной трубы:

  • Разобрать кровлю на 70 см по периметру, в нижней части снять чуть больше. Это необходимо для сооружения защитного внутреннего фартука и галстука. Галстуком называется дополнительная защитная конструкция из металла, которая выполнена в виде длинного листа с загнутыми краями.
  • На небольшой высоте от кровли трубу проштробить по периметру на глубину 2-3 см. Удобно это делать болгаркой.
  • В углубление загнать металлический пристенный профиль, конец которого опустить на крышу.
  • Со всех сторон профиль закрепить к кровле саморезами с защитными шайбами.
  • В нижней части пристенный профиль крепится на галстук. Нижняя часть галстука выводится поверх кровельного материала.
  • Уложить и закрепить кровельный материал.
  • Поверх смонтировать верхний защитно-декоративный фартук.

Облицовка профнастилом применяется для защиты как кирпичных, оштукатуренных труб, так и для украшения сэндвич-дымоотвода, если этого требует архитектурное решение дома.

Распространенным вариантом облицовки является каркас при выводе двойной сэндвич-трубы от двух автономных печей (например, печь и камин). В этом случае одна прямоугольная труба, зашитая сайдингом, выглядит презентабельнее двух железных.

Алгоритм монтажа каркасной отделки трубы дымохода:

  • Вокруг трубы смонтировать каркас из металлопрофиля. Размер каркаса совпадает с отверстием, которое проделано для вывода трубы через крышу.
  • Между трубой и каркасом установить прямоугольники минеральной огнеупорной ваты.
  • Зашить каркас профнастилом со всех сторон при помощи специальных саморезов с защитными пресс-шайбами.

Рекомендации по монтажу

Для проведения работ вам предстоит приобрести трубы, длина которых равна 1 метру. Дымоход в доме составляется из основных частей. Понадобится для работ и тройник, предназначенный для ревизии труб

Важно купить и тройник для сбора конденсата, который используется для очистки стыков. Если труба будет иметь повороты, равные 45 градусам, то понадобятся уголки, которые выполняются из того же материала

Позаботьтесь о наличии компенсатора, он принимает на себя нагрузки от расширения элементов дымохода при охлаждении и нагревании. Система должна быть выведена на кровлю, для этого пригодится узел примыкания. Для того чтобы предотвратить попадание дождя, листьев, снега и пыли следует снабдить систему оголовком.

Схемы установки сэндвича

Сделать дымоход из модульных сэндвич-труб можно 3 способами:

  1. Вертикальная часть располагается на улице, крепится к наружной стене здания. Горизонтальный дымоотвод пересекает внешнее ограждение, заходит в дом и подсоединяется к патрубку котла (печи).
  2. Вертикальный дымовой канал проходит через крышу, опускается в котельную и заканчивается сборником конденсата. Теплогенератор подключается к нему горизонтальной трубой.
  3. Ствол опять пересекает все кровельные конструкции, но присоединяется к отопителю напрямую, без кармана и горизонтальных участков.

Первый вариант подходит для готовых домов любого типа – каркасных, кирпичных, бревенчатых. Ваша задача – поставить котел у внешней стены, вывести сэндвич на улицу, потом закрепить основную трубу. По финансовым и трудозатратам это самый выгодный способ монтажа дымохода.

Установить модульную систему по второй схеме значительно сложнее. В одноэтажном доме придется пройти потолок и кровельный скат, устраивая противопожарные разделки. В двухэтажном доме трубопровод попадет внутрь комнаты и заставит вас подумать о декоративной облицовке. Зато не понадобится обходить свес крыши и фиксировать конец дымохода растяжками.

Последний вариант годится для банных буржуек и каминных топок. Первые сильно греются и практически не конденсируют, вторые прячутся за отделкой из огнестойкого гипсокартона. Чтобы организовать охлаждение сэндвич-канала, в пространстве между облицовкой и трубой предусматривается вентиляция. Выше на фото показаны конвекционные решетки, удаляющие нагретый воздух из-под обшивки каминной топки.

Как правильно выбрать комплект для монтажа сэндвич дымохода

Приобретая подобный комплект, прежде всего нужно правильно рассчитать его геометрические параметры — диаметр и высоту будущей конструкции. Ещё необходимо учесть из какого материала изготовлены составляющие элементы, толщину каждого слоя изделий, чтобы в процессе эксплуатации сэндвич дымоход мог выдерживать температуру отводимых газов, например, от мощных твёрдотопливных котлов.

Материал изготовления + таблица гостов нержавейки

Трубы обоих контуров сэндвич дымоходов в основном изготавливаются из высоколегированной и жаростойкой стали толщиной 0,5 — 0,7 мм. Этот материал проявляет стойкость к химической агрессии и воздействию конденсата. Трубы из нержавейки можно сочетать с любыми типами отопительного прибора. Главным требованием является точный подбор марки стали в зависимости от максимально возможной температуры отводимых газов.

Марка стали, согласно американского стандарта AISIГОСТ РоссияХарактеристикаТип отопительного прибораМаксимально допустимая температура отводимых газов
AISI 30408×18Н10Хромоникелевая стальГазовые и жидкотопливные котлы450ºС
AISI 31603×17Н13М2Аустенитная хромоникельмолибденовая стальГазовые и твёрдотопливные приборы800ºС
AISI 32108×18Н10ТНемагнитная аустенитная хромоникелевая сталь с добавлением титанаМощные газовые и твёрдотопливные приборы850ºС
AISI 310S10×23Н18Аустенитная сталь с увеличенным содержанием никеля(17 — 20%) и хрома (до 25%)Твердотопливные пиролизные котлы1000ºС

Помимо двухконтурных конструкций из нержавейки, выпускаются сэндвич трубы для дымоходов, у которых внешний и внутренний контур выполнен из оцинкованной стали. Стоимость таких изделий значительно ниже, но они подвержены деформации при температуре выше 450ºС. Более прочный вариант, когда для изготовления внутреннего контура применена нержавеющая сталь, а внешнего — оцинковка. В этом случае, внешняя труба изготавливается из металла толщиной 1 мм, для внутреннего контура используют изделия из нержавейки с толщиной стенки 0,5 мм.

Толщина стенок (для твердотопливного, газового)

Толщину стенок внутреннего контура сэндвич труб для газовых агрегатов следует выбирать в зависимости от их диаметра:

  • От 130 до 450 мм — 0,5 мм.
  • 500 мм — 0,6 мм.
  • Свыше 500 мм — 0,8 мм.

Для твердотопливных приборов определяющим фактором выбора толщины стенок внутренней трубы является температура продуктов сгорания:

  • До 450ºС — 0,6 мм.
  • Свыше 450ºС — 0,8 мм.

В конструкцию дымохода котла, работающего на твердом топливе, обязательно должен входить не утеплённый участок, подсоединённый непосредственно к выходному патрубку данного устройства. Для этих целей обычно используют монотрубу из жаропрочной нержавейки с толщиной стенки от 0,8 мм до 1,0 мм.

Кожух с наружной стороны изделий в зависимости от его диаметра должен иметь следующую толщину стенки:

  • До 450 мм — 0,5 мм.
  • Свыше 500 мм — 0,6 мм.

Выбор диаметра + таблица размеры минимальных сечений

Внутренний диаметр сэндвич трубы следует подбирать в зависимости от параметров отопительного агрегата. Площадь поперечного сечения дымохода рассчитывается исходя из тепловой мощности котла, но её размер по всей высоте конструкции не может быть меньше, чем сечение выходного патрубка прибора.

В таблице 2 представлен варианты размеров минимальных сечений дымоотводного канала в зависимости от мощности отопительного устройства.

Таблица 2

Параметры мощности теплогенератора, кВтРазмеры диаметра внутреннего и внешнего сечения трубы, мм
менее 3,5120/180
3,5 — 5,2140/200
5,2 — 7,0150/220
Свыше 7,0200/260

Толщина утеплительного слоя

Выбор толщины теплоизолятора так же зависит от температуры отводимых газов. Для газовых котлов низкой и средней мощности с температурой отводимых газов 250ºС достаточно утеплительного слоя толщиной 30 мм, для более мощных газовых и жидкотопливных приборов с температурой не выше 450ºС — 50 мм. Газоходы твёрдотопливных, особенно угольных агрегатов, у которых дым может нагреваться до 1000ºС, нуждаются в теплоизоляторе толщиной в 100 мм.

Типы соединения

Соединять модули дымохода своими руками можно следующими способами:

  • Раструбами. Такой тип соединения используется для модулей, имеющих с одной стороны чуть более широкую фаску. Он обеспечивает высокую степень герметичности канала.
  • Гофрированными краями. Сборка дымохода из модулей с гофрированными краями не требует высокой точности монтажа, герметичность стыков здесь обеспечивается за счёт большого количества дорогостоящего высокотемпературного герметика.

Обслуживание дымохода

При правильно изготовленном дымоходе, особенно если он выполнен из нержавеющей стали, основной операцией по уходу за ним является очистка внутренней поверхности от сажи.

Причины образования сажи

Горение является реакцией окисления топлива кислородом воздуха. Если она недостаточна, происходит выделение сажи, налипающей на стенках дымохода. Реально возникновение условий, при которых дымовой канал забивается буквально за несколько месяцев:

  1. Недостаток окислителя в топке может быть вызван намеренным снижением тяги манипуляциями с заслонкой, чтобы добиться медленного горения или даже тления топлива, что быстро может привести к негативным последствиям.
  2. Другой ошибкой топки следует считать использование сырых дров. Влага препятствует интенсивному горению топлива, при этом образуется большое количество сажи.
  3. Следует считать неблагоприятным фактором использование смолистых дров, горение которых сопровождается выделением копоти. Конечно, топить печи дубом или ясенем слишком накладно, но нужно стремиться к использованию дров не смолистых пород деревьев.
  4. Категорически не рекомендуется жечь в печи мусор, особенно пластиковые пакеты или бутылки по тем же причинам.
  5. Особенно неблагоприятно использование для топки отходов фанеры, древесно-стружечных плит и других материалов, для изготовления которых применяются синтетические клеи. При таком топливе засорение дымохода сажей происходит наиболее быстро.

Способы очистки дымохода от сажи

Их несколько, в том числе:

  1. Механический с помощью специальной щётки. Чаще всего такую чистку выполняют через крышу. Для этого нужно подготовить ёршик (желательно пластиковый), верёвку и груз, масса которого 2–3 кг. Щётку нужно привязать к верёвке, подцепить груз и опустить в трубу. Ёрш, проходя свой путь, счищает всю сажу, но при условии, если вы будете опускать его постепенно. Повторите процедуру несколько раз. Недостаток данного способа заключается в том, что прочистить горизонтальные участки дымохода невозможно, к тому же работать можно в тёплое время года, ведь делать это нужно на крыше, а зимой она скользкая.

    Для металлического дымохода лучше использовать пластиковый ёршик

  2. Химический — он заключается во внесении в процессе топки специальных порошков или брикетов, дым от которых способен размягчать сажевые наслоения. Они потоком воздуха выносятся из трубы. Однако при большом количестве сажи она вследствие размягчения может обрушиться вниз, и тогда большая чистка неизбежна со всеми вытекающими неудобствами и хлопотами. Поэтому к таким мерам нужно прибегать периодически с целью профилактики. Для очистки можно использовать полено «трубочист», для профилактики подойдёт специальная добавка к дровам в виде порошка. Рекомендуется сочетать с механической очисткой.

    Химические средства можно применять и для очистки, и для профилактики

  3. Народные средства — сжигание в топке картофельных очисток или добавка во время горения печи поваренной соли. Данный способ сравним с предыдущим, только более доступный и дешёвый.

Избежать постоянной возни с сажей можно и специальной подготовкой дров. Для этого нужно устроить обширный, хорошо продуваемый дровяник с запасом топлива на несколько лет, и использовать их только хорошо просушенными.

Домашний очаг, который призван обеспечить уютное проживание в доме, станет источником постоянной озабоченности и огорчений, если устроен неверно и плохо работает система удаления дыма из жилого пространства. Поэтому перед началом монтажных работ рекомендуется тщательно изучить всю информацию и подготовиться.

Что советуют профессионалы?

Как видите, сделать самостоятельно приставной дымоход не так уж и сложно. Главное правильно подобрать все материалы и учесть нормы пожарной безопасности, которые позволят Вам избежать многих неприятных ситуаций. А выводить дымоход через крышу или делать наружный – решать только Вам. Ведь, что лучше или хуже, всегда проще определить в каждой конкретной ситуации.

Ну и напоследок хотелось бы поделиться некоторыми советами, которые дают печники-профессионалы:

  • Прежде чем приступать к закупке элементов дымоотвода и его монтажу, обязательно определите мощность своей топки. Чем она мощнее, тем больший диаметр труб Вам будет нужен.
  • Тщательно подходите к выбору высоты конструкции, которая имеет значительное влияние на получение хорошей тяги. Слишком короткий дымоотвод будет плохо отводить продукты горения, а слишком длинный будет приводить к излишней потере тепла. Практика показывает: оптимальная высота трубы — 5 метров. Но и здесь всё индивидуально.
  • Если Ваш котёл оборудован принудительной тягой, то вывод внешнего дымоотвода можно завершить на стадии обустройства только горизонтального участка (без дальнейшего наращивания вертикальной трубы).
  • Выводить дымоотвод лучше со стороны фронтонов (если есть такая возможность). Это значительно облегчает задачу, так как его обустройству не будут препятствовать навесы и карнизы кровли.
  • Максимальная длина горизонтального участка не должна превышать 1,5 метра. Именно здесь происходит затормаживание дымового потока, что значительно уменьшает тягу.
  • Здесь же предусмотрите специальное отверстие для технических нужд: ревизия и очистка дымохода. Ведь горизонтальный участок — самый проблематичный в этом плане. Продавцы консультанты помогут выбрать нужный элемент.
  • При наличии деревянной стены со стороны котла, камина, печи — обязательно установите защитный экран. Это могут быть листы минерита, асбеста, оцинковки, огнестойкого гипсокартона, стекломагния или другого огнеупорного материала.


Так делать не надо

Рекомендации

Дымопровод, проходящий снаружи здания, следует собирать по конденсату. Если собрать по дыму, то конденсат может попасть внутрь гильзы, намочить утеплитель – труба будет плохо изолирована (жидкость хорошо проводит тепло), наружная гильза будет нагреваться, нагревать стеновые конструкции, что может привести к пожару.

Кроме того, замерзание жидкости может привести к повреждению труб, а кислота в конденсате – к более быстрому прогоранию внутреннего вкладыша из нержавейки.

В то же время небольшая утечка дыма на открытом воздухе вполне безопасна, а большая – хорошо видна и ее можно устранить, дополнительно промазав стык труб герметиком.

Ни в коем случае нельзя уменьшать диаметр отверстия дымоходного канала – это приведет к уменьшению или остановке тяги.

Необходимо регулярно (2 раза в год) проводить очистку дымоходного канала от сажи, оголовка – от намерзшего конденсата, льда и снега.

Утепление наружного дымохода

Сэндвич-труба уже качественно утеплена и в дополнительном утеплении не нуждается. Исключение – место прохода трубы через стену или перегородки. Для этого применяют разные утеплители, по возможности огнеупорные.

Нельзя для дымоходов применять стекловату с низкой температурой плавления, для угольных котлов нельзя применять и базальтовую вату.

Место прохода трубы через стену (иногда через деревянную конструкцию свеса кровли) обязательно утепляют базальтовой или керамической ватой, вспененным вермикулитом, асбестом.

Не надо думать, что асбест супервреден – готовые изделия не пылят и не выделяют вредных веществ, а сам асбест будет закрыт и изолирован от помещения фланцем.

Деревянные стены

Особенность деревянных стен заключается в их горючести. Поэтому установка дымохода в деревянном доме сложнее, чем в каменном.

При выводе дымохода через деревянную стену необходимо очень строго выдерживать расстояние от стены до трубы (не менее 260 мм) и качественно выполнять теплоизоляцию места прохода через стену

Важно также уделить внимание обработке стен антипиретиком

Устройство дымохода в деревянном доме требует изоляции поверхности стены вблизи выходного патрубка теплогенератора и первой смонтированной монотрубы. Изоляцию выполняют негорючими материалами – штукатуркой, плиткой (керамогранитом), камнем, фиброцементными листами, листом металла с подложенным асбестовым листом.

Кирпичные и бетонные стены

Кирпич и бетон устойчив к возгоранию – это большой плюс. Но тем не менее утепление в месте прохода трубы обязательно, расстояние до стены – не менее 130 мм. Правила установки дымоходов придуманы для безопасности людей, и выполнять их следует в любом случае.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
