Армирование плиты перекрытия, чертеж

Благодаря сравнительно невысокой стоимости конструкции и простоте монтажа, домашний мастер может реализовать все работы собственными руками. До начала строительства необходимо нарисовать чертеж и неукоснительно следовать ему в процессе постройки.

При работе учитываются следующие параметры:

  • толщина плиты – рассчитывается по пропорции 1:30. Например, для плиты с длиной и шириной 4х6 м, толщина принимается за 20 см;
  • масштаб (размеры всех элементов в плане);
  • особенности арматурного каркаса (однослойный, двухслойный);
  • шаг арматуры;
  • наличие усилений и место их локализации.

Компоненты плиты перекрытия:

Сборные перекрытия из ж/б панелей

Чаще всего делают из круглопустотных панелей, которые отличаются приемлемой ценой, меньшим весом, повышенными теплоизоляционными свойствами по сравнению с монолитными. Перекрытия из них быстро монтируются, а широкий типоразмерный ряд позволяет подобрать плиту под потребности заказчика. Единственный недостаток – обязательное использование крана.

Длина выпускаемых плит — от 1,8 до 15 метров, ширина – от 0,6 до 2,4 м.

Стандартная толщина заводских ПК — 220 мм, а расчетная несущая способность (от 350 до 800 кгс/ м 2) панелей отличается за счет применения разных марок бетона и армирования. Вес плит зависит от размера и составляет от 0,65 до 2,5 т.

Определять необходимые параметры позволяет маркировка. Буквами обозначается тип изделия ПК (панель перекрытия), ПНО (панель настила облегченная), цифрами – длина и ширина в дециметрах, а также нагрузка в килопаскалях. Убрав из расчетной нагрузки собственный вес плиты, получают допустимую полезную нагрузку. При укладке деталей на стену, глубина опирания должна соблюдаться не менее 12 см.

Если длина перекрываемого помещения превышает 9 метров, подойдет монолитная ребристая плита. Она вдвое легче (вес кв.метра около 270 кг), что почти на четверть сокращает общую нагрузку на стены.

Иногда в плитах перекрытия встречаются трещины. Они бывают усадочные или деформационные. Трещины до 0,3 мм не опасны, но если панель имеет крупные диагональные или продольные трещины, ее лучше заменить. Если трещины появились в процессе эксплуатации, то нужно провести усиление плиты наращиванием сверху дополнительно армированного слоя стяжки.

Для утепления торцов панелей в наружной стене, которые служат «мостиками холода», применяют легкобетонные термовкладыши.

Практика показывает, что иногда размеры помещения оказываются несоразмерны ширине панелей и появляется необходимость дополнительно заливать монолитные участки между плитами. Если раздвижка плит составляет до 5 см, такие швы заливают бетоном без армирования, швы свыше этого размера требуют укладки дополнительного армокаркаса.

Перед укладкой перекрытия на несущие стены обязательно устраивают армированный монолитный пояс под плиты. Это непрерывная замкнутая балка, армирование которой проводят сортовым металлопрокатом.

Чтобы гарантировано приобрести качественные железобетонные ПК, лучше покупать их непосредственно на заводах ЖБИ или в строительных компаниях, которые имеют мощности по производству ж/б изделий. Средняя цена одного квадратного метра клуглопустотной панели перекрытия в Москве и области колеблется от 1 100 до 1 200 рублей. Наиболее популярны плиты от 3 до 7 метров, при этом изделия меньшей и большей длины обойдутся дороже (в пересчете на м 2). Наиболее востребованная ширина – 1,2 – 1,5 м. Плиты шириной до 1 метра и 1,8 метра выпускают не все производители, что также сказывается на их цене.

Сборно-монолитные

Устройство сборно-монолитных перекрытий еще не стало наиболее популярным методом, но уже завоевало свою нишу на строительном рынке. Суть метода: на стены укладываются ж/б балки (шаг – 60 см) а между ними пустотелые блоки, вся конструкция замоноличивается. Монтаж возможен без применения механизмов, поскольку вес погонного метра балки 19 кг. За счет крупнопустотных блоков обладает малым весом и имеет повышенные теплоизоляционные качества. Единственный минус – трудоемкость (блоки укладываются вручную). Перед тем как залить бетон, конструкцию следует армировать (проволочная сетка с ячейками 10х10 см), минимальная толщина слоя бетона не менее 5 см.

Один квадратный метр готового перекрытия весит до 390 кг (если блоки из керамзитобетона) и до 300 кг (если блоки из полистеробетона). А это почти в два раза меньше, чем монолитное перекрытие толщиной в 2 см (около 500 кг/ м 2).

ГСК «Колумб» (МАРКО) квадратный метр конструкций, из которых состоят сборно-монолитные плиты перекрытия, предлагает в среднем по 1 100 рублей, а работы по устройству «под ключ» обойдутся в 3 000 — 3 500 рублей за м 2 .

Преимущества сборно-монолитных перекрытий

● Отличное сочетание цены и качества. Это самые бюджетные железобетонные перекрытия. Сборно-монолитные конструкции могут быть дешевле обычных монолитных на 30%. Это достигается в том числе за счёт снижения стоимости работ, поскольку монтаж ведётся очень быстро.

● Высокая скорость возведения, что особенно актуально для тех, кто строит дом своими силами. Балки приходят на объект полностью готовыми к монтажу, под конкретные размеры и конфигурацию перекрываемого проёма. Газобетонные блоки для перекрытий также стандартные. Если под монолитное перекрытие нужно выстраивать съёмную опалубку вместе со вспомогательными материалами, то в сборно-монолитном опалубкой служат блоки и стены, на которые опирается перекрытие.

Кроме того, для монтажа сборно-монолитного перекрытия, как правило, не нужен кран или другие грузоподъёмные механизмы, все работы ведутся вручную (на финальном этапе необходим бетононасос). Вес балки – около 6 кг/ пог.м. Бригада из четырёх человек сооружает сборно-монолитное перекрытие площадью 100 м2 в среднем за 3 дня – от установки балок до бетонирования.

● Возможность монтажа на объектах, где затруднён заезд тяжёлой техники на участок. В этом преимущество сборно-монолитных перекрытий над готовыми пустотными железобетонными плитами. Такие плиты нужно подвозить к стройплощадке и устанавливать на стены с помощью крана. Притом доставить плиты для обустройства больших пролётов проблематично в силу очень большого веса конструкций, необходимых для этого.

В случае газобетонных стен под пустотные плиты придётся выполнять армопояс в кладке по периметру перекрытия: он будет распределять нагрузку от конструкции. К тому же плиты требуется дорабатывать, например, создавать на них монолитные участки с закладными деталями, к которым будет крепиться монолитная межэтажная лестница. Наконец, максимальный диаметр монтажных отверстий под каналы для коммуникаций не может превышать 100 мм. Сборно-монолитные перекрытия лишены всех этих недостатков.

● Полезная несущая способность – 450 кг/м2. Это более чем в два раза превышает требования строительных норм для перекрытий. Сборно-монолитные конструкции жёсткие и устойчивые. Они хорошо защищают от воздушного шума и отвечают требованиям пожарной безопасности.

● Возможность перекрыть безопорные пролёты длиной до 9 м.

● Возможность обустроить проёмы даже сложной формы (с эркерами, выступами и т.п.), а также балконы, консоли и другие элементы.

● Сборно-монолитные – самые лёгкие из железобетонных перекрытий. Их собственный вес – 280 кг/м2.

● Если работы по бетонированию выполнены качественно, то можно не делать бетонную стяжку поверх перекрытия, достаточно лишь тонкослойного наливного пола. Конечно, при условии, что не нужно «прятать» в полу коммуникации, иначе понадобится стяжка. Для сравнения: поверх пустотных плит всегда устраивают стяжку толщиной не менее 30 мм. А это дополнительные работы, затраты денег и времени.

● Удобство доставки: на одной грузовой машине можно привезти балки и блоки в количестве, достаточном для перекрытия пролётов площадью до 200 м2. Кроме того, можно включить блоки для перекрытия и стен в одну доставку.

Отметим ещё несколько особенностей сборно-монолитных перекрытий. Такие конструкции очень удобны для самостройщиков и тех, кто строит дом с помощью бригады, но без детального проекта. Вы обращаетесь в компанию, которая продаёт готовые балки для перекрытий такого типа. Компания, зная размеры и конфигурацию проёма, который нужно перекрыть, сама разрабатывает монтажную схему: количество и размеры балок, карту их установки. Остаётся только смонтировать конструкцию.

Кроме того, монтаж сборно-монолитного перекрытия довольно простой, благодаря чему исключаются многие ошибки, которые можно допустить при устройстве классического монолитного перекрытия.

Ещё нюанс. Сборно-монолитные конструкции часто используют при реконструкции зданий, когда нужно заменить ветхое перекрытие. Удобство в том, что балки и блоки можно поднимать вручную, имеющаяся коробка здания не мешает этому. К тому же расход бетона для такого перекрытия меньше, чем для обычного монолитного, что упрощает бетонирование даже при наличии готовой коробки дома и затруднениях в подаче бетононасоса.

Получить расчет стоимости и купить сборно-монолитные перекрытия можно у официальных дистрибьютеров YTONG

Достоинства и недостатки укладки перекрытий монолитного типа

Планируя устройство монолитного перекрытия для собственного дома или дачи, следует детально изучить преимущества монолитной конструкции по сравнению со сборным и сборно-монолитным вариантом и проанализировать ее слабые стороны.

Основные достоинства цельной железобетонной плиты перекрытия:

  • увеличенная прочность монолитного железобетона. В конструкции цельной железобетонной основы отсутствуют швы и зона стыковки, которые имеются в сборном варианте перекрытия;
  • выравнивание усилий, создаваемых весом элементов здания, на коробку строения и фундаментную основу. Нагрузка равномерно передается по всему периметру опорной поверхности;
  • возможность сооружения перекрытий разнообразной формы для реализации нестандартных проектов оригинальных зданий. При этом в качестве опорных элементов могут использоваться колонны, а также несущие стены;

В домах из кирпича, бетона или бетонных блоков перекрытия обычно выполняются из железобетона

  • возможность претворения в жизнь замыслов архитекторов, связанных с сооружением балконов выносного типа на железобетонной консоли перекрытия. Увеличенный запас прочности таких конструкций гарантирован;
  • жесткость монолитной плиты, сформированной между этажами строения. Цельная конструкция не имеет возможности смещаться в поперечной плоскости и продольном направлении;
  • возможность осуществления монтажных работ своими руками. Отсутствует необходимость использования кранового оборудования для подъема к месту монтажа тяжелых плит из железобетона.

Наряду с комплексом достоинств, имеется ряд недостатков:

  • увеличение продолжительности строительных работ, связанное с длительным набором бетонным массивом эксплуатационной прочности;
  • необходимость использования увеличенных объемов бетонной смеси, которую желательно заливать за один прием с помощью бетононасоса.

Анализ достоинств конструкции и изучение недостатков позволяет утверждать, что монолитное перекрытие превосходит сборный вариант по большинству показателей.

Подготовка, армирование и заливка монолитного перекрытия

  1. Полезные советы
  2. Изготовление опалубки
  3. Армирование
  4. Заливка бетона

Сооружение двухэтажных жилых домов – дело, требующее немалых затрат. Но на некоторых этапах можно сэкономить, особенно если есть помощники.

По мнению специалистов, монолитное межэтажное перекрытие своими руками вполне выгодно по следующим причинам. Во-первых, это доступность материалов и технологий: приобрести бетон любой марки и в любом количестве сегодня не проблема.

Во-вторых, монолитная плита перекрытия своими руками может быть изготовлена очень качественно даже без помощи профессионалов. Но с некоторыми нюансами этого дела перед тем, как приступить к работе, все же необходимо.

Полезные советы

Бетон лучше заказать на заводе: приготовление его собственными силами – занятие довольно трудоемкое, а кроме того, при промышленном производстве производится контроль количества и качества наполнителей. Готовый бетон должен соответствовать классу прочности марок М250… М400 с морозостойкостью не ниже F50.

При покупке необходимо проверить сопроводительные документы, в которых должны быть указаны важнейшие характеристики материала.

Если заливка монолитного перекрытия будет выполняться на втором этаже или выше, лучше воспользоваться бензонасосом: носить бетон ведрами или перегонять по длинным желобам очень трудно и долго. Для заливки перекрытия зимой необходимо использовать специальные добавки, увеличивающие время набора прочности, но лучше подождать теплое время года.

Изготовление опалубки

Опалубка должна быть такой прочности, чтобы выдержать массу свежезалитого бетона без видимой деформации. При ее сооружении необходимо учитывать, что 200 мм бетона (в толщину)оказывает давление на материал опалубки, равное 500 кг. Кроме того, выливаясь из шланга, масса бетона оказывает дополнительное давление на материал, поэтому в конструкцию опалубки должна быть заложена дополнительная прочность.

Изготавливать опалубку лучше из листов фанеры 18… 20 мм толщиной, при этом желательно, чтобы она была ламинированной: такую поверхность потом будет легче очистить. В некоторых случаях на дно опалубки укладывается гидроизоляционный материал, в качестве которого используется толстая полиэтиленовая пленка или толь. В качестве опор, распорок, стоек и балок годится брус сечением 100×100 мм.

Площадка, которая будет заливаться бетоном, должна быть строго горизонтальной, иначе не избежать дополнительных затрат времени и средств на исправление ошибки.

Армирование

Этот процесс выполняется для того, чтобы получить прочную плиту перекрытия. Дл этого используют арматуру с периодическим профилированием типа А400, А500 или АIII. Ее укладывают в четыре ряда: нижний ряд располагается вдоль пролета, следующий – поперек, затем снова ряд арматуры укладывается в том же направлении, а верхний – опять в продольном направлении. Пролетом называется расстояние между несущими стенами, которые располагаются с коротких сторон прямоугольного здания.

Нижний ряд арматуры кладут на сухарики из пластмассы, предназначенные для создания промежутка в 25… 30 мм между дном опалубки и металлом. Поверх нижнего ряда кладут следующий, после чего увязывают их вместе мягкой проволокой в местах пересечений. Следующая деталь – разделитель сеток: она предназначена для того, чтобы создать необходимое расстояние между верхней и нижней арматурой. При этом бетон заливается таким образом, чтобы его верхний уровень был выше арматуры на все те же 25… 30 мм.

Армирующий каркас должен быть жесткой конструкцией, которая должна быть неподвижной во время заливки смеси.

Заливка бетона

После окончания подготовительных работ выполняется непосредственно заливка. При этом бетон необходимо распределить равномерно по всей площади опалубки, чтобы слой его был одинаков во всех местах. Чтобы избавиться от воздушных пузырей, его необходимо провибрировать с помощью специального устройства. Допускается многократное протыкание смеси штыковой лопатой, но при этом существует опасность повреждения гидроизоляционной пленки.

Процесс лучше проводить в один прием, но если площадь перекрытия велика или это невозможно по другим причинам – в таком случае монтируются так называемые «рассечки» (сетки с ячейками до 10 мм из стальной проволоки). Их устанавливают вертикально и крепят к арматуре каркаса. В средней части пролета рассечки не допускаются. Доски, фанера и прочие подобные материалы для этого не применяются.

НДС перекрытий

Для определения общих принципов армирования монолитного перекрытия необходимо понять типологию его работы посредством анализа напряженно-деформированного состояния (НДС). Удобнее всего это сделать с помощью современных программных комплексов.

Рассмотрим два случая – свободное (шарнирное) опирание плиты на стену, и защемленное. Толщина плиты 150мм, нагрузка 600кг/м2, размер плит 4,5х4,5м.

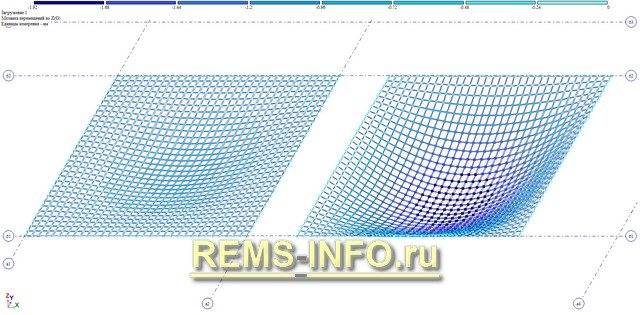

Прогиб в одинаковых условиях для защемленной плиты (слева) и шарнирно опертой (справа).

Разница в моментах Мх.

Разница в моментах Му.

Разница в подборе верхнего армирования по Х.

Разница в подборе верхнего армирования по У.

Разница в подборе нижнего армирования по Х.

Разница в подборе нижнего армирования по У.

Граничные условия (характер опирания) смоделированы наложением соответствующих связей в опорных узлах (отмечены синим цветом). Для шарнирного опирания запрещены линейные перемещения, для защемления – ещё и поворот.

Как видно из диаграмм, при защемлении работа приопорного участка и средней области плиты существенно отличается. В реальной жизни любое железобетонное (сборное или монолитное) является как минимум частично защемленным в теле кладки. Этот нюанс важен при определении характера армирования конструкции.

Как можно своими руками изготовить монолитную плиту перекрытия

В строительной литературе можно встретить очень простую формулу, с помощью которой легко рассчитать толщину перекрытия. Берут длину пролета и делят ее на 30. Полученный результат является оптимальной толщиной будущей плиты. Классическая схема армирования плит предполагает размещение рабочих стержней в верхней и в нижней частях плиты. Это перераспределяет нагрузку всей арматуры и упоров из катанки. При толщине плиты менее 80 мм, вполне достаточно будет использовать не арматурный прут, а проволочную сетку. Только нужно сделать так, чтобы она находилась внутри монолита. Для этого сетку приподнимают на 2,3 см над заливаемой поверхностью.

Арматурный прут с ребристой поверхностью

Арматурный прут между собой связывают проволокой или скрепляют сваркой. Первый способ более быстрый и удобный. Для связывания используют специальный крючок, который можно изготовить самостоятельно, а можно приобрести в магазине. В случае, когда плита предполагает толщину около 150 мм или даже больше, потребуется сделать два слоя арматуры. Слои делают друг над другом, скрепляя между собой перемычками. Размер получающихся ячеек должен варьироваться от 150 до 200 мм. Для нормальной прочности при самостоятельном изготовлении плиты перекрытия стоит использовать прут с одинаковым сечением. Чтобы прочность еще больше увеличить, можно привязать арматуру прутьями длиной от 40 до 150 мм к основной конструкции.

Распределение нагрузки на всю конструкцию происходит таким образом, что основная ее доля приходится на нижний слой арматуры. При этом верхний слой подвержен сжимающим воздействиям подобно бетону. Армирование производится путем заливания бетона в опалубку по всей поверхности перекрытия.

В целом весь процесс создания бетонной плиты перекрытия делится на три составляющие: монтаж опалубки, армирование и заливка бетона. Рассмотрим их все.

Создание опалубки

Опалубка для заливки монолитного перекрытия напоминает горизонтальную «палубу» из специальной влагостойкой фанеры, толщина которой 18-25 мм или сколоченной плотно обрезной доски толщиной 40 мм. Устанавливают ее по надежным поддерживающим балкам из деревянного бруса (80-100х100 мм), расположенным горизонтально.

Горизонтальные брусковые балки поддерживаются прочными вертикальными стойками, которые бывают готовыми, специальными (телескопическими) либо приготовленными самостоятельно из цельного бруса 100х100 мм, кругляка, имеющего диаметр 80-100 мм, а также прочных металлических труб или швеллера.

Для определения потребности в материалах для сооружения опалубки, нужно вычислить площадь всего перекрытия и его толщину. Последняя бывает от 10 до 20 см, в зависимости от того, какая ширина пролета и планируемая при будущей эксплуатации нагрузка. Прочность опалубки должна быть такова, чтобы без малейшей деформации выдержать вес бетона и той арматуры, которая будет в него вмурована. При толщине перекрытия в 20 см, вес образующейся плиты составляет около 500 кг на каждый м2. Поверхность опалубки лучше всего делать из обычной или ламинированной 20-миллиметровой фанеры. При использовании фанеры с ламинированным покрытием вы получите идеально гладкий потолок, не требующий большого объема отделочных работ. Высоту установки опалубки определяют с использованием нивелира или строительного уровня. Для этого отбивают горизонтальную линию, которая должна соответствовать высоте будущего перекрытия, по периметру всего пролета.

При использовании телескопических стоек их устанавливают в первую очередь по краям, применяя треноги и унивилки (короны). По стойкам устанавливают балки продольного направления на расстоянии в 2 м. Только после этого можно устанавливать промежуточные стойки. Не обязательно делать треноги на все. Обычно достаточно снабдить этой конструкцией 30 – 40% стоек. Расстояние между промежуточными опорами делают из расчета мощности перекрытия и толщины самих стоек. Усреднено на одну стойку с нагрузкой 900 – 1200 кг должно выделяться не более 1 м2 опалубки.

Схема опалубки для заливки бетонной плиты перекрытия

Если принято решение использовать самодельные стойки, то их длина должна соответствовать высоте установки нижней части продольных балок. Устанавливают самодельные стойки с шагом в 1 м на твердое основание или толстые обрезки доски с достаточной площадью. По продольным лагам помещаются поперечные на расстоянии друг от друга в 0,5 м, а сверху на них укладываются листы толстой фанеры. Верхняя поверхность этой конструкции обязана быть строго горизонтальной и отвечать заранее зафиксированному уровню.

Самостоятельный монтаж

Шаги, которые необходимо выполнить, чтобы самому установить перекрытия монолитные сборного типа:

  1. В качестве опоры можно использовать раздвижные стойки, которые будут подпирать доски 20*25 см, перекрывающие пролет. Подпорки можно сделать и после укладки блоков.
  2. Поверхность стен в горизонтальной плоскости очищают и друг от друга на расстоянии 62-65 см располагают продольные балки из железобетона. Для увеличения плотности и прочности кладут 1,5 см толщины раствор цемента М100.
  3. Чтобы сделать монолитную плиту, по будущему периметру конструкции ставят опалубку из дерева.
  4. После этого поперечными рядами начинают укладку блоков, стараясь делать между элементами минимальные зазоры.
  5. В сборных перекрытиях между участками с монолитом и опалубкой размещают металлическую или пластиковую арматуру. При необходимости оставляют не менее 150 мм нахлеста для выполнения стыков прутьев.
  6. Грязь и пыль, образовавшиеся на поверхности, убирают.
  7. Бетон М250 с характеристиками прочности выше В15 мелкозернистой консистенции заливается в конструкцию, разравнивается.

3 дня понадобится, чтобы перекрытие затвердело. Поверхность нужно накрыть полиэтиленовой пленкой, она требует постоянного увлажнения. Деревянные подпорки после схватывания материала можно снять и удалить опалубку.

Что нужно учесть при монтаже СМП

Чтобы обеспечить равномерный слой бетона, его заливку лучше осуществлять с помощью насоса. При этом устанавливать опалубку можно постепенно, а работу разделить на части. Это облегчит усилия при ручном труде. Кроме того, нужно знать следующие особенности:

  1. Вязальной проволокой закрепляют к тригонам уложенную сверху блоков в нахлест дорожную сетку.
  2. Чтобы бетон не протекал в щели, блоки следует класть друг к другу плотнее.
  3. Для каждой из балок угол установки вымерять не нужно. Достаточно по одному блоку установить с обеих сторон между парами. Это избавит от ненужных замеров.
  4. На 3-5 дней, которые понадобятся для схватывания конструкции, опоры для монтажа балок можно арендовать.

Бетонирование

Дальше заливают тяжёлый бетон с классом по прочности на сжатие не ниже В20. Заливка ведётся бетононасосом. Уплотняют и выравнивают бетон виброрейкой – электрической или бензиновой. Некоторые строители применяют глубинные вибраторы для бетона. Однако специалисты не рекомендуют делать это, поскольку есть опасность, что под давлением, создаваемым вибратором, газобетон «выдавит» за пределы армопояса по периметру перекрытия.

Бетон обретает марочную прочность через 28 суток после заливки. Однако демонтировать опоры и продолжить строительство здания можно по достижении бетоном 70% прочности. Летом это происходит примерно через неделю. Но нужно быть уверенным, что это произошло. Поэтому прочность измеряют специальным прибором, и только на основании его показаний приступают к дальнейшим работам. Ну или ждут 28 суток.

Со стороны нижнего этажа перекрытие можно легко отделать тем или иным материалом. Например, оштукатурить толстым слоем по сетке из стекловолокна.
