Фото строителей на балке в Америке и свойства деревянных балок перекрытия

Выбор материала для балок и тепло- гидроизолирующего сырья

Профессионалы отлично знают, что перекрытия в любом объекте должны обладать следующими качествами:

  1. Надёжностью в плане веса надстроенной конструкции, размещения бытовых предметов, частоты эксплуатации. То есть если второй этаж определён быть помещением жилого типа – спальни, детские, кабинеты, то деревянные балки должны быть сечением не меньше 150 мм.
  2. Обладать допустимым прогибом в 0,7% от проёма. Это правила СНиП. Конструкция межэтажных перекрытий, обладая запасом поперечной жёсткости, передает её всем несущим элементам.
  3. Огнестойкость, гидро-, тепло- и пароизоляция – важные спутники балок, поэтому пирог межэтажного перекрытия в деревянном доме обладает сложной конфигурацией и не терпит отхождения от правил укладывания.

Имеет значение и тип объекта – каркас, брус, бревно. Соответственно этому выбирают сырьё для жёсткой связки.

Изоляция перекрытий

Пролёты между этажами любого строения одновременно являются и потолком и полом. Соответственно, многослойность изолирующих материалов разнится. Для нагрузочной части, то есть пола используется следующее сырьё:

  • Дюймовые доски (в зависимости от веса мебели их меняют на более внушительную толщину).
  • Влагостойкая фанера в два слоя.
  • Пробковая шумоизоляция между плитами фанеры.
  • Гидроизоляция.
  • Чистовой пол.

Соответственно нижняя часть, представляющая собой потолок, будет нагружена меньше, так как лишена эксплуатации:

  • Пароизоляция.
  • Листы гипсокартона.
  • Отделочный материал – блок-хаус, вагонка.

Детали для крепежа

Для монтажа стропильных систем применяются деревянные, а также детали из металла. К первым можно отнести: брусок, треугольник и нагель, тому подобное. Металл в деталях крепежа довольно широко представлен: гвоздями, уголком, болтами и шурупами, хомутами и скобками. А также спецустройствами для установки стропила, которые именуются «салазки».


WB

Крепления такого рода применяемы при монтажных работах на несущих балках перекрытия, в ходе возведении зданий из древесины. Их главные преимущества: не требуется врезок в сами балки, а закрепление осуществляется с помощью болтов с шурупами больших гвоздей.

Пример расчета деревянной балки перекрытия.

Расчет выполняется в соответствии со СНиП II-25-80 ( СП 64.13330.2011) «Деревянные конструкции» и применением таблиц .

Исходные данные.

Требуется рассчитать балку междуэтажного перекрытия над первым этажом в частном доме.

Материал — дуб 2 сорта.

Срок службы конструкций — от 50 до 100 лет.

Состав балки — цельная порода (не клееная).

Шаг балок — 800 мм;

Длина пролета — 5 м (5 000 мм);

Пропитка антипиренами под давлением — не предусмотрена.

Расчетная нагрузка на перекрытие — 400 кг/м2; на балку — qр = 400·0,8 = 320 кг/м.

Нормативная нагрузка на перекрытие — 400/1,1 = 364 кг/м2; на балку — qн = 364·0,8 = 292 кг/м.

Расчет.

1) Подбор расчетной схемы.

Так как балка опирается на две стены, т.е. она шарнирно оперта и нагружена равномерно-распределенной нагрузкой, то расчетная схема будет выглядеть следующим образом:

2) Расчет по прочности.

Определяем максимальный изгибающий момент для данной расчетной схемы:

Мmax = qp·L2/8 = 320·52/8 = 1000 кг·м = 100000 кг·см,

где: q— расчетная нагрузка на балку;

L — длина пролета.

Определяем требуемый момент сопротивления деревянной балки:

Wтреб = γн/о·Mmax/R = 1,05·100000/121,68 = 862,92 см3,

где: R = Rи·mп·mд·mв·mт·γсc = 130·1,3·0,8·1·1·0,9 = 121,68 кг/см2 — расчетное сопротивление древесины, подбираемое в зависимости от расчетных значений для сосны, ели и лиственницы при влажности 12% согласно СНиП — таблицы 1 и поправочных коэффициентов:

mп = 1,3 — коэффициент перехода для других пород древесины, в данном случае принятый для дуба (таблица 7 ).

mд = 0,8 — поправочный коэффициент принимаемый в соответствии с п.5.2. , вводится в случае, когда постоянные и временный длительные нагрузки превышают 80% суммарного напряжения от всех нагрузок.

mв = 1 — коэффициент условий работы (таблица 2 ).

mт = 1 — температурный коэффициент, принят 1 при условии, что температура помещения не превышает +35 °С.

γсс = 0,9 — коэффициент срока службы древесины, подбирается в зависимости от того, сколько времени вы собираетесь эксплуатировать конструкции (таблица 8 ).

γн/о = 1,05 — коэффициент класса ответственности. Принимается по таблице 6 с учетом, что класс ответственности здания I.

В случае глубокой пропитки древесины антипиренами к этим коэффициентам добавился бы еще один: ma = 0.9.

С остальными менее важными коэффициентами вы можете ознакомится в п.5.2 СП 64.13330.2011.

Примечание: перечисленные таблицы вы можете найти здесь.

Определение минимально допустимого сечения балки:

Так как чаще всего деревянные балки перекрытия имеют ширину 5 см, то мы будем находить минимально допустимую высоту балки по следующей формуле:

h = √(6Wтреб/b) = √(6·862,92/5) = 32,2 см.

Формула подобрана из условия Wбалки = b·h2/6. Получившийся результат нас не удовлетворяет, так как перекрытие толщиной более 32 см никуда не годится. Поэтому увеличиваем ширину балки до 10 см.

h = √(6Wтреб/b) = √(6·862,92/10) = 22,8 см.

Принятое сечение балки: bxh = 10×25 см.

3) Расчет по прогибу.

Здесь мы находим прогиб балки и сравниваем его с максимально допустимым.

Определяем прогиб принятой балки по формуле соответствующей принятой расчетной схеме:

f = (5·qн·L4)/(384·E·J) = (5·2,92·5004)/(384·100000·13020,83) = 1,83 см

где: qн = 2,92 кг/cм — нормативная нагрузка на балку;

L = 5 м- длина пролета;

Е = 100000 кг/см2 — модуль упругости. Принимается равным в соответствии с п.5.3 СП 64.13330.2011 вдоль волокон 100000 кг/см2 и 4000 кг/см2 поперек волокон не взирая на породы при расчете по второй группе предельных состояний. Но справедливости ради нужно отметить, что модуль упругости в зависимости от влажности, наличия пропиток и длительности нагрузок только у сосны может колебаться от 60000 до 110000 кг/см2. Поэтому, если вы хотите перестраховаться, то можете взять минимальный модуль упругости.

J = b·h3/12 = 10·253/12 = 13020,83 см4 — момент инерции для доски прямоугольного сечения.

Определяем максимальный прогиб балки:

fmax = L·1/250 = 500/250 = 2,0 см.

Предельный прогиб определяется по таблице 9 , как для междуэтажных перекрытий.

Сравниваем прогибы:

fбалки = 1,83 см < fmax  = 2,0 см — условие выполняется, поэтому увеличения сечения не требуется.

Вывод: балка сечением bxh = 10×25 см полностью удовлетворяет условиям по прочности и прогибу.

Общие сведения

Разновидности перекрытий

Чердачное перекрытие может быть установлено в качество элемента крыши, и тогда оно будет являться частью стропильной системы. Оно может быть установлено в качество независимого элемента. Для сохранения тепла следует обязательно использовать слои с теплоизоляцией и пароизоляцией. Перекрытие цокольного этажа и подвала должно быть очень прочным и способным выдерживать большие нагрузки. Такие пролеты тоже утепляют и прокладывают слои материала для пароизоляции, чтобы холод ни в коем случае не проник из подвала в дом.

Между собой балки отличаются по видам, каждый из которых имеет свои достоинства и недостатки. Для того чтобы сделать цельные балки, используют древесину твердых пород. Большим недостатком являются цельномассивные деревянные балки, так как у них есть ограничение по длине – не более 5 метров. Балки из клееной древесины отлично сочетают в себе эстетику и высокую прочность. Их использование помогает существенно увеличивать предельную длину, которая может быть до 20 метро и идеально подойдет для перекрытия больших пролетов. Учитывая то, что этот материал выглядит очень красиво, его зачастую не перекрывают потолком, и он является элементом дизайна.

Преимущества

Есть несколько весомых преимущества, к которым можно отнести:

  • Простоту установки.
  • Способность к перекрытию больших пролетов.
  • Небольшой вес.
  • Большой срок эксплуатации.
  • Высокий уровень безопасности от пожаров.
  • Материал не поддается деформации.

Перекрытия балками между этажами делается материалом с прямоугольным сечением, что характерно для доски или бруса, или же используется круглое, которое изготовлено из бревна.

Требования к балкам перекрытия

Установка перекрытий из деревянных балок способно повлечь за собой ряд особых требований, которые следует учитывать.

Состоят они в следующем:

  1. Балочные изделия обязательно должны быть сделаны из хвойных пород дерева,  так как именно они имеют высокий запас прочности. При этом влажность древесины должна быть не больше 14%, так как в противном случае лаги под нагрузкой будут иметь большой прогиб.
  2. Запрещено для создания балок перекрытия использовать древесину, которая подверглась заболеваниям, грибку или она была испорчена насекомыми.
  3. Перед началом монтажа элементы для создания балок следует обрабатывать антисептиками.
  4. Для того чтобы в будущем пол или потолок не прогибался из-за нагрузки, следует сделать строительный подъем. Чтобы это выполнить, потолок нижнего этажа должен иметь незначительный подъем – это не будет вам мешать, наоборот, при нагрузке все выровняется и будет в нужном положении.
  5. Если вы планируете укладывать брусья с большой частотой, то вместо них можно использовать доски, которые нужно обязательно устанавливать на ребра.

Порядок расчета

Перед началом установки деревянного перекрытия балками следует выполнить некоторые расчеты, благодаря которым вы узнаете размеры и количество балок.

Для этого вам потребуется:

  • Определить, какова будет длина пролета, на которой и будет производиться установка.
  • Сделать расчеты на предполагаемую нагрузку, которая будет после установки.
  • С указанными данными можно выполнить расчеты на сечение балок и шага установки. Для этого используйте специальные калькуляторы онлайн или таблицы.

Длина балок будет сложены из таких данных, как длина пролета, который следует перекрыть и запаса балки, который будет установлен в самой стене. Узнать пролет можно при помощи любых измерительных приборов, а запас балок, который будет установлен в стене, напрямую зависит от материала, из которого выполнена стена.

Самый популярный вариант пролета, который перекрывают балками, равен от 250 до 400 см. Но учтите, что самая большая допустимая длина балок, сделанных из доски или бруса, не может быть более 600 см. В случае, если длина пролета больше допустимого размера, советуем сделать балки из клееного  бруса. Кроме этого, для перекрытия пролета, который более 600 см, можно поставить специальную деревянную ферму. Нагрузка, которая идет на деревянную балку, в целом состоит из веса деталей пролета (внутреннего наполнения, балок, обшивка пола и потолка) и веса элементов временного назначения (бытовая техника, предметы мебели, люди, присутствующие в помещении).

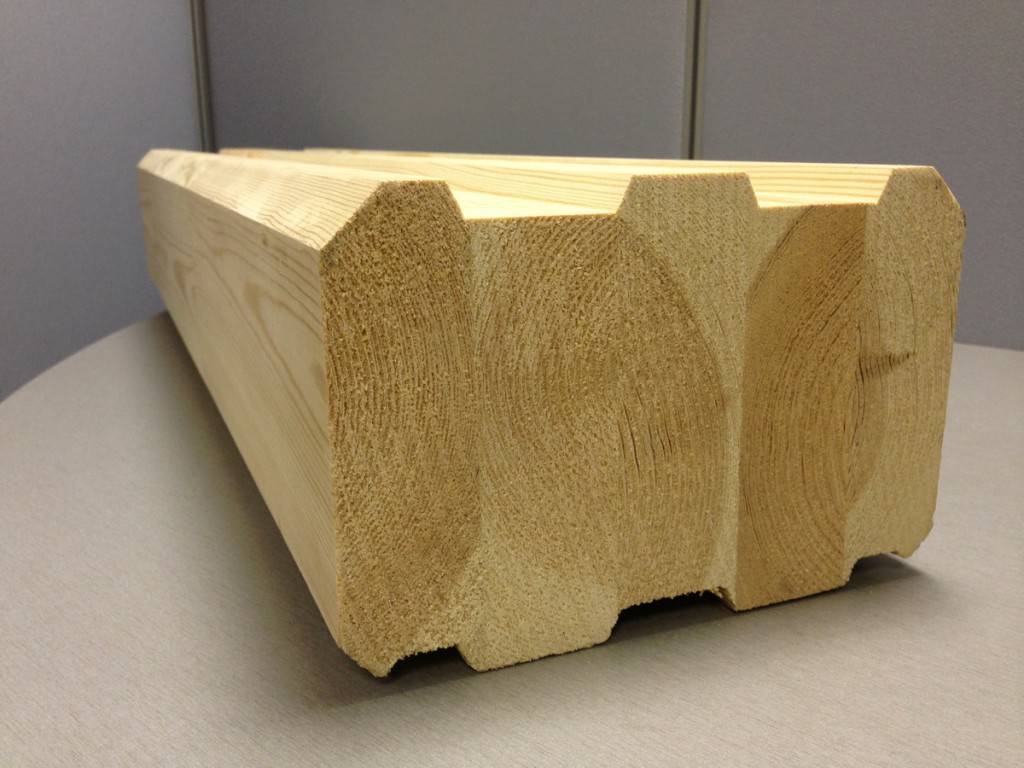

Балки из клееного бруса: положительные и отрицательные стороны

  1. Достаточная длина и прочность бруса дает возможность создать конструкцию с меньшими опорами.
  2. Вес бруса меньший нежели у большинства строительных материалов, используемых в стропильной системе.
  3. Как правило, изготовление из другого материала подразумевает больше расходов.
  4. При грамотном уходе готовая конструкция сможет прослужить долгое время.

Минусы клееного бруса:

  1. Если балки плохого качества, то ламели будут расслаиваться и лопаться.
  2. Клееные перекрытия не являются экологически чистым материалом.
  3. Хоть брус довольно легкий, без дополнительной техники монтаж стропильной системы крайне сложен.

Как правильно рассчитать количество балок из клееного бруса для стропильной системы?

Естественная эксплуатационная нагрузка на перекрытие подразумевает необходимость в точном выборе материала. Рассчитать сечение балок строящегося здания можно в соответствии со СНиП II-25-80.

В процессе расчета можно взять сечение стандартного бруса, но для сложных конструкций следует учитывать коэффициент для клееных пиломатериалов. Как правило, сечение балки бруса должно ровняться примерно 1/10-1/16 части ширины планируемого пролета. Существует таблица И. Стоянова, которая упрощает данные расчеты. Например, если пролет равен 6 м, с нагрузкой на метр в 350 кг, то сечение должно составлять не меньше 20х22 см. Если пролет меньше, к примеру, 3 м с нагрузкой в 200 кг, сечение должно быть не менее 5х16 см.

Особенности монтажа балок перекрытия из клееного бруса. Цена

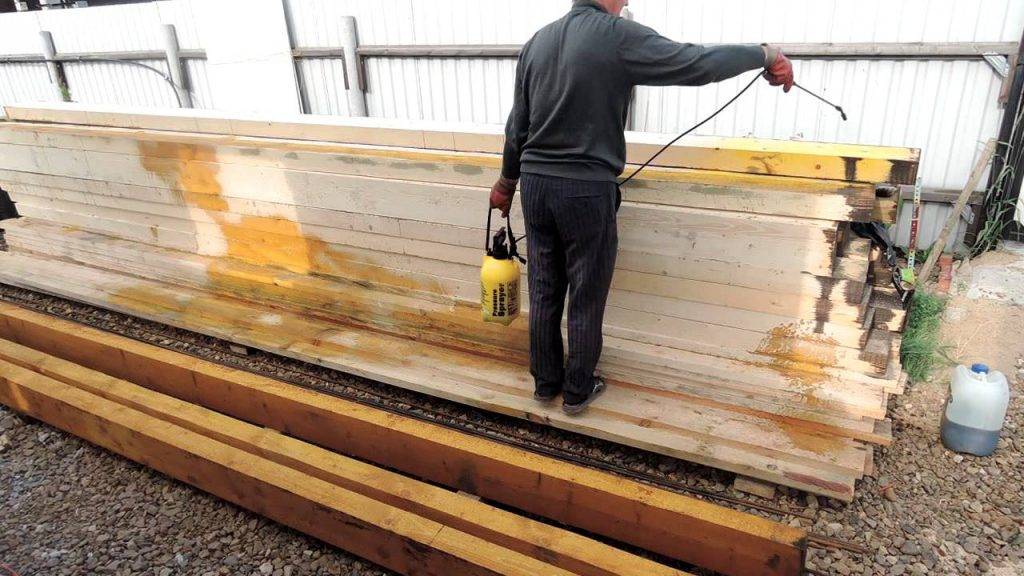

Клееный брус перед началом работ следует пропитать антисептиком и огнеупорным составом. Естественно, при производстве данного материала уже использовался подобный состав, однако сделать это еще раз не будет лишним.

Опорные концы стропил необходимо изолировать рубероидом. Устанавливать балки следует с расчетом нагрузки на всю конструкцию. Для повышения звукоизоляции под них между этажами прокладывается войлок или резина.

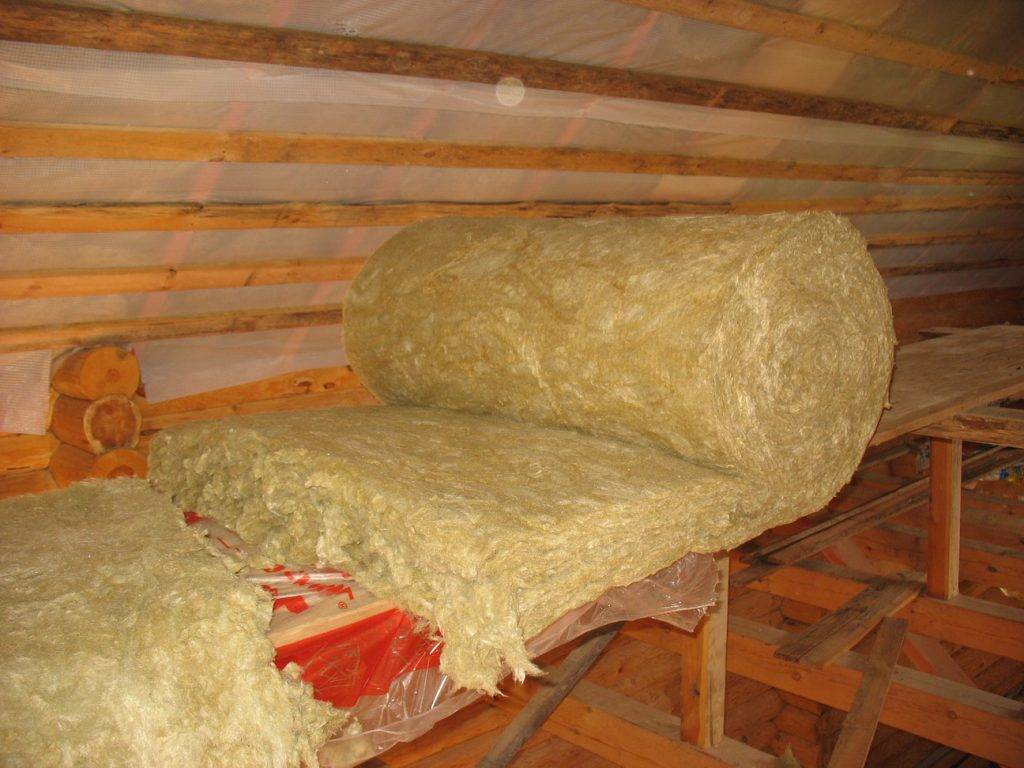

Снизу для крыши конструкция устилается утеплителем, к примеру, «Изоспаном», и монтируется черновой потолок. Для этого доски можно брать с толщиной в 20 мм. Потолок необязательно делать сплошным, поскольку это просто несущее сооружение. Балки сверху покрываются гидроизоляцией. Между этажами прокладывается теплоизолятор, к примеру, минвата, которая также служит как звукоизолятор. Вся конструкция крепится саморезами, сечение которых зависит от толщины балок.

Цена на балки перекрытия из клееного бруса

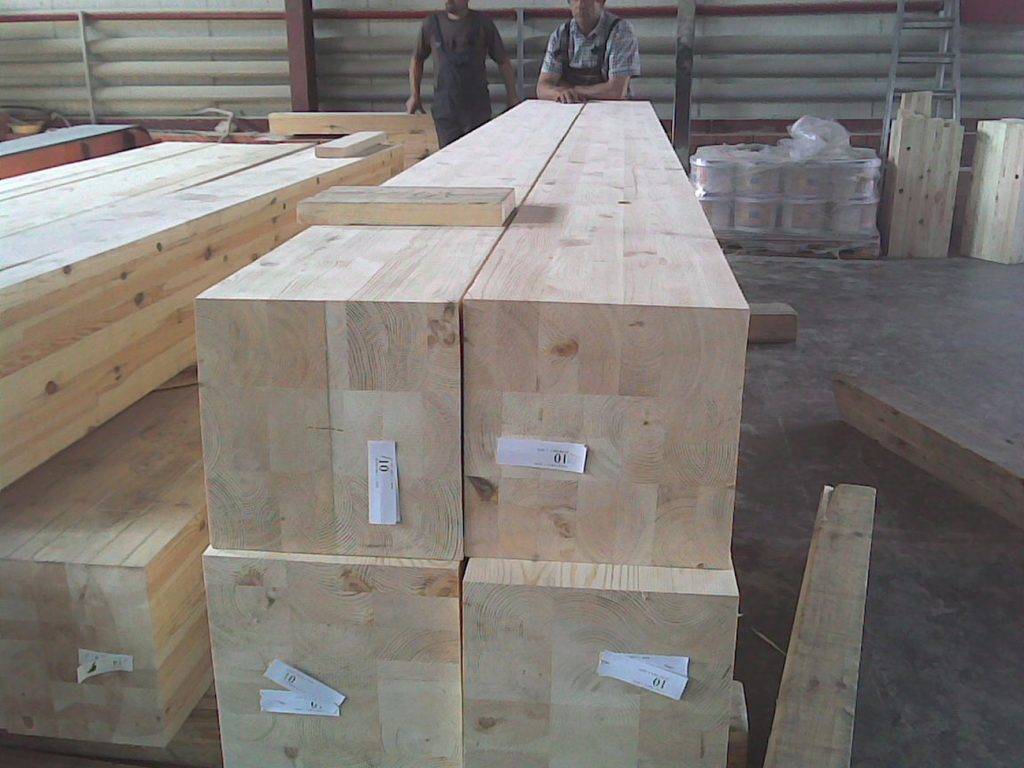

Балки из клееного бруса традиционно производят из ели и сосны, а значит их стоимость примерно одинаковая. Однако и тут имеются свои нюансы. Цена на балки зависит от:

  • производителя;
  • сечения балки;
  • качества балки.

Покупать более длинные балки намного выгоднее. Производители также могут делать скидку покупателям, приобретавшим материал от 5 кубов.

Кроме того, большинство производителей предлагают сделать надпилы на брусе за 20-30% от общей стоимости.

Вывод

Покупать балки для перекрытия из клееного бруса можно, однако только у проверенного производителя. Траты на покупку этой продукции будут меньшими, нежели на аналогичный товар из какого-либо другого материала. Помимо этого, стропильная система подобной конструкции будет оперативна в сборке, и экономна при доставке. А форму балки при точном расчете нагрузки и соблюдении всех технологий будут удерживать долгие годы. Естественно, многое зависит от квалификации работников, которые будут производить монтаж стропил.

Возможно Вам будет также интерестно:

  • балки для перекрытия
  • балки перекрытия из клееного бруса
  • войлок или резина
  • гидроизоляция
  • достаточная длина
  • изолировать рубероидом
  • Изоспан
  • клееный брус
  • клееный брус для стропил
  • конструкция устилается утеплителем
  • коэффициент для клееных пиломатериалов
  • монтаж стропил
  • огнеупорный состав
  • опорные концы стропил
  • особенности монтажа балок
  • прокладывается теплоизолятор
  • пропитать антисептиком
  • расчет нагрузки
  • сечение балки
  • сечение балки бруса
  • сечение балок
  • СНиП
  • сосна
  • стропильная система
  • устанавливать балки
  • ширина планируемого пролета
  • эксплуатационная нагрузка на перекрытие

Преимущества и недостатки по сравнению с плитами перекрытия

Деревянные балки могут похвастаться своей легкостью и простотой в установке. Бытует ошибочное мнение, что под легкие перекрытия из дерева не нужен армирующий слой. Это в корне не верно.

Важно!Для газобетонных стен в независимости от вида перекрытия всегда необходим армопояс!

В случае с деревянными перекрытиями его возведение распределит нагрузку от балок по всему периметру стен и предотвратит растрескивание газобетона от точечных нагрузок.

Плюсами деревянных балок являются:

  1. Экологичность, так как дерево — это возобновляемый натуральный материал.
  2. Небольшая масса.
  3. Низкая теплопроводность по сравнению с бетонными конструкциями.
  4. Невысокая цена по сравнению с другими видами перекрытий.
  5. Большой ассортимент в выборе.
  6. Простота установки балок.

Отрицательные стороны у древесины тоже имеются:

  1. Недолговечность. Рано или поздно даже самые хорошие перекрытия могут начать гнить.
  2. Малопрочность — дерево не сможет выдержать столько веса, сколько смогло бы перекрытие из бетона.
  3. Горючесть (натуральные материалы легко воспламеняются).

Важно!Несмотря на такие значительные отрицательные качества, дерево все равно выбирают намного чаще, и вот почему: специальные составы для пропитки древесины смогут продлить срок службы, уберечь от гниения и воспламенения. А малая прочность искореняется благодаря использованию большего количества балок и уменьшения шага прокладки.. Теперь рассмотрим бетонные перекрытия и их недостатки:

Теперь рассмотрим бетонные перекрытия и их недостатки:

  1. Первым и наиболее существенные минусом является дороговизна перекрытия из бетона. Мало того, что сами перекрытия стоят недешево, для их установки и перевозки потребуется и специальная техника (кран). Так что и за установку придется выложить определенную денежную сумму. У деревянных перекрытий этот минус отсутствует — установку можно произвести самостоятельно. Если балки небольшие, то достаточно будет и двух-трех человек. Чем они тяжелее и массивнее, тем большее количество людей придется задействовать.
  2. Высокий вес. Мы уже говорили, что для монтажа потребуется специальная техника. А ещё потребуется более дорогой фундамент.

Как видите, все недостатки связаны лишь с ценой. Чтобы принять окончательное решение, ознакомьтесь со статьей про плиты перекрытия в газобетонном доме.

Инструмент и приспособления для установки балок перекрытия

При работе используется обычный плотницкий инструмент. Когда используют соединение в виде перфорированных пластин или уголков, для их фиксации потребуется шуруповёрт. Для крепления на болты и глухари нужна низкооборотная дрель и ключ с трещоткой или динамометром. Также желательно иметь пилу-торцовку и цепную пилу, чтобы ускорять процесс. Самым желанным инструментом при монтаже балок является подъёмный кран. Особенно для балок из металла. Или хотя бы делают на верху треногу с лебёдкой, чтобы облегчить строительство

Ещё важно иметь на стройке разборные леса, козлы и другие подмости. Пользоваться одной лишь стремянкой невозможно

Как осуществить правильный выбор

В перекрытии первых этажей лучше использовать железобетонные плиты. Они не пропустят холодный воздух из подвала, и образующийся конденсат от разницы температур в жилом и нежилом помещениях им не страшен.

А вот между чердаком и последним этажом лучше использовать деревянные перекрытия. Они не создадут дополнительной нагрузки на здание и на чердак нечасто поднимаются жильцы.

При возведении дома не стоит забывать об особенностях грунта. Слабые почвы, неспособные выдержать тяжелый вес, абсолютно не подходят для постройки домов из кирпича и бетона. На таком грунте допустимо возведение деревянных домов с максимально допустимой этажностью в 2 этажа.

Особенности производства

Двутавровая деревянная балка представлена своими производителями в России так же, как и металлическая (стальная, алюминиевая). Процесс изготовления из цельной древесины данного изделия заключается в следующем. Основанием балок считается брус из натурального дерева. ДСП, ОСБ и другие производные, изготовленные из спрессованных и склеенных опилок, не допускаются – их прочность не годится для удерживания основной несущей нагрузки. Опилочные стройматериалы можно использовать лишь в качестве подстилающей прослойки (черновой пол), а никак не для приложения основной силы тяжести, которую они бы уравновешивали свой силой упругости.

Подсушенные обрезные и строганые доски пропиливают согласно чертежу. Из получившихся заготовок выставляют двутавр – вертикальная перемычка (она здесь самая толстая в конструкции), верхняя и нижняя горизонтальные перекладины (полки). Отверстия в полке для крепежа настила мастер просверливает самостоятельно. Для этого в верхней и нижней планках с помощью фрезерного станка выполняют пропил по толщине стойки (примыкающей стенки).

Пазы заполняются клеевым составом – например, столярным клеем, в роли которого работает эпоксидный, так как он наиболее дешёвый. Использовать клей типа «Момент-1» небезопасно – он изготавливается из сильно пахнущих и горючих нефтепродуктов, чьи испарения образуют с воздухом взрывоопасное пространство и вредно влияют на людей как производящих монтаж таких полов (перекрытий), так и впоследствии проживающих в данном месте, да и дорог такой метод в строительстве. При этом ширина паза выбирается таким образом, чтобы стойка-перемычка зашла в него с некоторым усилием, а не гуляла свободно. Центральную стенку вводят до упора в нижнюю канавку. Поверх накладывают зеркально вторую такую же горизонтальную «полку».

Для повышения значения несущей нагрузки дополнительно подклеивают продольные тонкие рейки – со всех четырёх сторон: две сверху по разные стороны от перемычки, и такие же две в нижней части. Все элементы двутавра строго параллельны друг другу, равны по длине и жёстко зафиксированы. От простой конструкции составная отличается следующими особенностями. Можно использовать клеёный брус. Он стоит дороже, так как сам склеен из полос цельной массивной древесины (например, доска или плоская рейка с прямоугольным сечением). Благодаря проклеенным продольным швам такой стройматериал заметно противостоит скручивающей деформации, возникающей в полученном деревоматериале со временем.

Экономия древесины при изготовлении конструктивных элементов и при монтаже перекрытия очевидна – брус не приходится «достраивать», подкладывать под него тонкие деревяшки и куски фанеры под приподнявшиеся от коробления участки, пытаясь заполнить просветы. К тому же полы с лагами из двутавра, в котором применялся именно клеёный брус или фанера, не скрипят, не передают звуки и лишние колебания вниз, на потолок предыдущего этажа, особенно когда всё перекрытие сделано деревянным.

Схема действий при выделке деревянного двутавра здесь следующая.

  • Листы фанеры или клеёный брус распиливают при помощи пилы-циркулярки на элементы, сверившись по чертежу такой конструкции.
  • С помощью фрезера в брусе осуществляют пропил вдоль всей его протяжённости. Он, как и в предыдущей инструкции, соответствует толщине стенки-перемычки. Пропилы заполняются эпоксидным клеем.
  • Стенку, как и в предыдущем случае, вводят в пропил нижней конструкции, затем – напротив – надевают на неё верхнюю, перевернув её пропиленной стороной вниз.

Применяемые материалы и оборудование

В качестве несущих балок используют различные виды металлического проката:

  • двутавр номер 16 или 20;
  • швеллер высотой до 20 см;
  • уголок, сваренный в силовой каркас.

Для формирования выбранного конструктивного варианта, помимо несущих элементов, потребуются следующие материалы:

  • бетонная смесь для формирования цельной основы;
  • стандартные блоки из ячеистого бетона для сборно-монолитного варианта;
  • строганные доски или готовые бетонные панели для составной конструкции.

Сооружение опалубки потребует применения следующих стройматериалов:

  • деревянных щитов или влагостойкой фанеры толщиной 2 см и более;
  • полиэтиленовой пленки для гидроизоляции бетонного массива;
  • подпорок из металла или древесины, обеспечивающих устойчивость опалубки.

Для разных типов домов используют как перекрытия по металлическим балкам, так и по деревянным, а также железобетонным

Следует также подготовить оборудование:

  • бетоносмеситель, ускоряющий процесс приготовления рабочего состава;
  • сварочный аппарат, предназначенный для сварки арматурного каркаса.

Специальный инструмент для строительных мероприятий не требуется. Используется набор инструментов, имеющийся в арсенале каждого домашнего умельца.

Монтаж перекрытий

Установив несущий каркас, его обшивают сверху и снизу, формируя пол верхнего этажа и потолок нижнего. Конструкции настилов могут быть разными, а технология их сооружения зависит от вида и назначения перекрытий:

  • Чердачное перекрытие по деревянным балкам требует обязательного утепления, если чердак нежилой, так как до 30% тепла при отсутствии такой изоляции уходит из дома именно через него. При этом устройство пола здесь не обязательно.
  • Теплоизоляция нужна и цокольным перекрытиям при отсутствии отапливаемого подвала. Причём утеплитель снизу необходимо защитить от влаги слоем гидроизоляции. Если подвал или цоколь отапливается, такое перекрытие считается межэтажным.
  • Межэтажные перекрытия больше нуждаются в звукоизоляции, устройстве пола и потолка с соответствующей помещениям отделкой.

Самый простой является конструкция межэтажного перекрытия, в которой балки выполняют функцию лаг для напольного покрытия.

Утеплитель здесь является звукоизолирующим материаломИсточник tvoygarazh.ru

Утепление чердачного перекрытия потребует более толстого слоя теплоизоляции, который может быть больше высоты несущих балок. В таком случае их наращивают сверху либо укладывают поперёк них лаги, а между ними укладывают второй слой утеплителя.

Очень важно защитить его от намокания, изолировав от водяного пара, поднимающегося от жилых помещений и возможных протечек кровли. Для этого на деревянный настил чернового потолка, прибитый к балкам снизу, укладывают с нахлёстом пароизоляционную плёнку, затем утеплитель, а поверх него паропроницаемую мембрану, не пропускающую воду.

Видео описание

Как выполняется утепление чердачного перекрытия по деревянным балкам, можно посмотреть в видео:

Помимо практически невесомой минеральной ваты утепление перекрытия холодного чердака может выполняться и другими, более дешёвыми, но тяжёлыми материалами – керамзитом, глиняной обмазкой и даже сухой землёй. Главное – учесть их вес при выборе материала для создания настила и обеспечить его надёжное крепление.

Если есть желание не прятать балки, а использовать их в качестве декора потолка, то к ним по всей длине посередине или вровень с верхней гранью подшиваются черепные бруски, к которым крепится подшивка потолка.

Черепные бруски, закреплённые вровень с нижней поверхностью лаг, позволяют выполнить и качественное утепление перекрытия первого этажа дома без отапливаемого подвала. На них между балками укладывается накат из обрезной доски, обработанной антисептиком, затем слой гидроизоляции, утеплитель, пароизоляция и настил для пола.

Схема утеплённого перекрытия 1 этажаИсточник k-dom74.ru

Зашивать перекрытия можно как досками, так и любыми листовыми материалами: плитами ОСП, ДСП, фанерой.

Коротко о главном

Перекрытия – это не просто пол и потолок. Это конструкция, придающая дому дополнительную жёсткость, улучшающая звукоизоляцию между этажами и позволяющая уменьшить потери тепла. Зная, как подбирать для неё материалы, монтировать несущие балки, выполнять утепление чердака и пола над цоколем, вы сможете построить надёжный и тёплый дом для своей семьи.

В каких случаях рекомендуется на втором этаже настилать холодные полы

Чтобы убедительно ответить на этот вопрос, надо напомнить несколько элементарных правил теплотехники.

  1. Нагретый воздух поднимается вверх и скапливается под потолком. Это самая теплая зона в комнате, температура воздуха здесь примерно на 5–8°С выше, чем на уровне 1,5 м от пола и на 9–11°С выше, чем на полу. Самым эффективным, с точки зрения теплотехники, считается отопление помещений за счет нагревания пола, для обеспечения максимально комфортной температуры на высоте 1,5 м требуется минимальное количество тепловой энергии. Это аксиома, доказывать ее правоту нет необходимости.

  2. Теплый воздух под потолком комнаты на первом этаже автоматически нагревает пол второго этажа. Тепло никуда не теряется, а подогревает дополнительные помещения. Конечно, если они жилые, а не холодные чердачные пространства. Спрашивается, зачем сооружать утепленные конструкции и за свои же деньги ухудшать комфортность проживания, терять дополнительные финансы на нагрев второго этажа, а тепло с первого удалять с помощью вентиляции?

Большинство профессиональных строителей настоятельно не рекомендует делать утепленные полы на втором этаже, если его помещения используются как жилые. Надо знать, что кроме лишних потерь денег и тепловой энергии, может появляться еще одна проблема. При нарушении технологии теплоизоляционный материал увеличивает свою влажность, все деревянные элементы эксплуатируются в очень сложных условиях. Тепло плюс влага – отличная среда для развития грибков и гнили на несущих деревянных элементах, и никакие самые современные пропитки не могут надолго защитить их. Приходится со временем заниматься очень неприятными преждевременными ремонтами. Надеемся, что эта информация поможет принимать оптимальные решения в каждом конкретном случае.

Схема утепления деревянного пола

Деревянные

У будущих домовладельцев популярным является устройство перекрытий на балочной основе из дерева. Оно позволяет оборудовать достаточно хорошее утепление дома. Имеет как преимущества, так и недостатки.

Схема устройства деревянных перекрытий для дома

  • приятный внешний вид;
  • сравнительно небольшой вес;
  • быстрый монтаж и последующий ремонт;
  • экологическая чистота.
  • оно огнеопасно, требуется специальная пропитка;
  • от перепадов температуры, влажности может деформироваться;
  • дерево подвержено гниению, воздействию насекомых, грибков.

Однако эти недостатки можно свести к минимуму, отодвинуть ремонт, применяя специальные противопожарные растворы и антисептические средства. Для выполнения требований пожарной безопасности деревянные детали, используя асбест, изолируют от дымохода. Между ним и ближайшей балкой обычно ставят короб, заполненный негорючим материалом, например, минеральной ватой.

Строящемуся дому из оцилиндрованного бревна или сруба в большей мере подходят балочные рейки из дерева лиственных или хвойных пород.

Вариант устройства перекрытий в доме из бревна

Для возведения жилых помещений это экологически чистый и сравнительно недорогой стройматериал. К тому же хорошая звукоизоляция будет обеспечена. Древесина легко поддаётся обработке и сравнительно недорогая.

Для подвала коттеджа или гаража под домом необходимо устройство более прочного перекрытия. Если балки из дерева, то расстояние между ними необходимо сделать несколько меньше. В этом случае лучше, если они будут металлическими, и по ним настилать деревянный пол всего первого этажа. Они в меньшей мере подвержены неблагоприятному воздействию подвальной среды, поэтому ремонт понадобится нескоро. При обустройстве гаражного помещения не следует забывать о таких факторах, как шумоизоляция и достаточно эффективное утепление верхнего помещения.

Цельные и клеёные

Если пролёты не более 5 м, то используются цельные деревянные балки, которые вполне способны обеспечить прочность потолка и обустроить надёжный пол. Но они могут быть клеёными, для которых нет ограничений по длине. Они превосходят неклеёные по следующим параметрам:

  • высокой прочностью;
  • длительным сроком эксплуатации;
  • отсутствием деформации;
  • возможностью осуществить монтаж перекрытия в длинных пролётах.

В межэтажных перекрытиях дома балки из бруса часто оставляют со стороны потолка открытыми. Их гладкая поверхность с привлекательным рисунком натурального дерева украшает дизайнерское оформление. Его по этажам также не закрывают, так как он придаёт особую привлекательность помещению. В соответствующем стиле необходимо оформить пол. Он должен быть из деревянных досок, по цвету гармонирующих с дизайном всего помещения.

Двутавровые

В каркасных домах широко используются двутавровые балочные конструкции. Зачастую их выбирает тот пользователь, которого волнует утепление своего дома и межэтажная звукоизоляция. Двутавры несложно сделать из обычного клеёного бруса. По форме они напоминают две буквы «Т», соединённые по основанию

Заменяют массу несущих балочных реек, сокращают затраты времени на устройство перекрытий и что немаловажно, с их использованием возможен монтаж в пролётах до 15 м

Двутавры от воздействия влаги не деформируются, частый ремонт им не понадобится. С их использованием в доме своими руками может быть оборудована замечательная межэтажная звукоизоляция и достаточно эффективное утепление. Чтобы исключить вероятность скрипа напольного покрытия, к ним прибивают так называемый черновой пол.

Пример двутавровых перекрытий в деревянном доме

Конструкция их очень удобна для прокладки коммуникаций по этажам: электропроводки, водопроводных и газовых труб, вентиляции.

Доски вместо балок

В строительной практике применяется устройство перекрытий, в которых вместо несущих брусьев используются поставленные на ребро толстые доски. Предпочтительно, чтобы они были сечением не менее 60х200 мм. Концы их врезают на полную толщину деревянной стены. Укрепляются одна от другой на расстоянии в два раза меньшим, чем дистанция между балками из клеёного бруса или оцилиндрованного бревна. Монтаж такой конструкции возможен при нешироких пролётах. Тогда пол будет очень устойчив, а обустройство потолка потребует обычных материалов, чтобы обеспечить утепление и создать хорошую звукоизоляцию.

Пример монтажа досок перекрытия
