Печь барбекю своими руками - пошаговая инструкция!

Как правильно класть печной кирпич

Чтобы успешно сложить работоспособную уличную печку, обязательно соблюдайте следующие правила кладки:

Каждый уровень сначала складывайте как конструктор, без раствора. Примерка позволит точно обрезать камни в нужных местах и подогнать друг к другу.
Керамический кирпич замачивается на 2—3 минуты в емкости с водой, затем укладывается на место. Огнеупорный камень только ополаскивается от пыли.
Максимальная толщина шва кладки на глиняно-песчаном растворе – 5 мм. Превышение грозит образованием трещин.
Не перевязывайте огнеупорную стенку с обычной. В зазоры между разносортными кирпичами вставляйте листы базальтового картона.

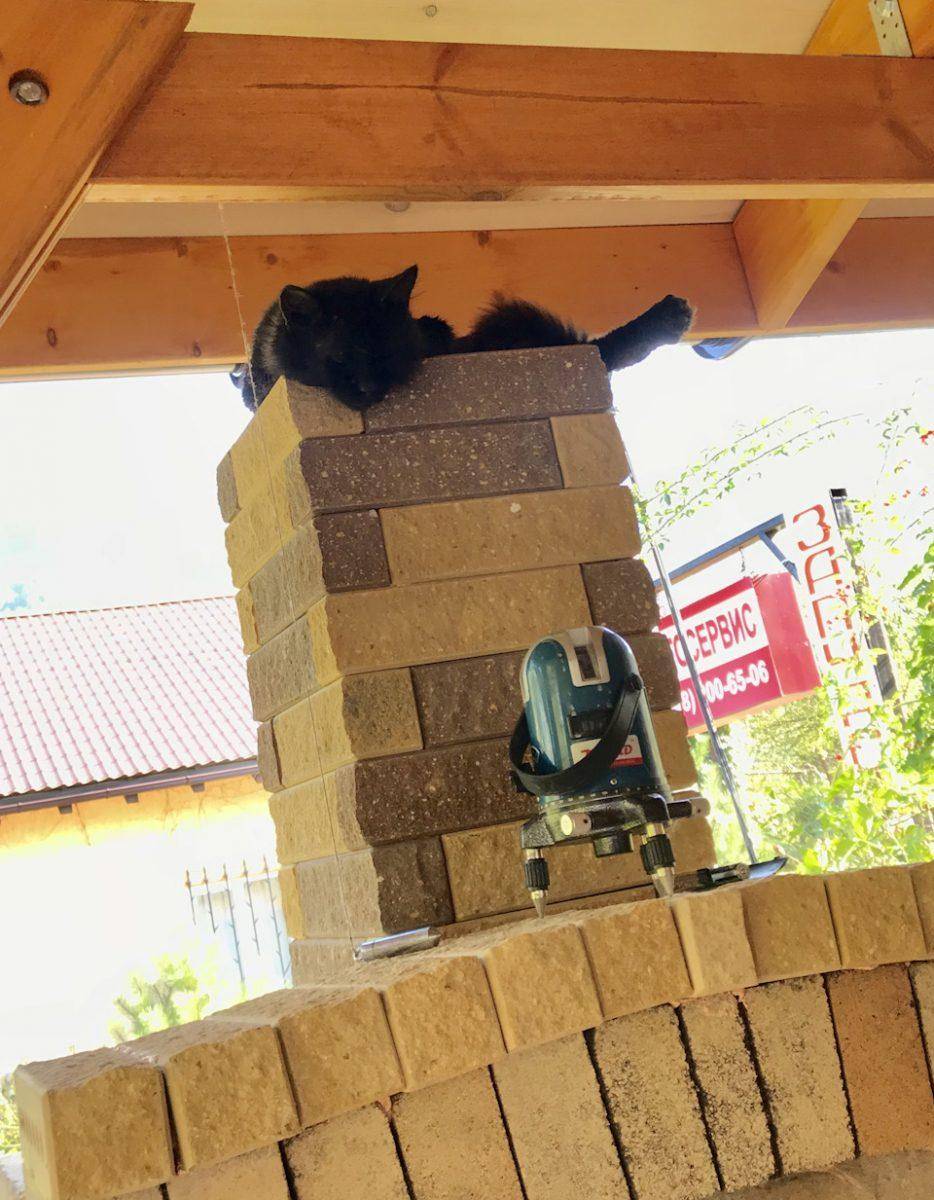

Проверяйте горизонтальность каждого яруса строительным уровнем, а вертикаль – отвесом.

Выступающий наружу раствор снимайте мастерком, а внутренние поверхности обтирайте влажной ветошью. При недостатке опыта не пытайтесь колоть камни киркой, лучше используйте болгарку с отрезным кругом по бетону.

Правила эксплуатации

Любая вещь требует правильного и своевременного ухода. Во избежание неприятных последствий следует соблюдать правила эксплуатации.

Следует своевременно очищать все детали конструкции, а именно:

решетка, дверцы и последующие части печи следует очищать от грязи и копоти каждый раз после ее использования, дождавшись полного остывания печи;
трубу печи необходимо чисть от сажи как минимум 2 раз за год;
освобождать очаг перегоревшего угля и остатков пищи после каждого использования;
нужно проверять топку на наличие скопившейся воды либо снега в случае отсутствия оголовка в дымоходе или навеса над трубой.

Специалисты рекомендуют строго следовать таким правилам безопасности:

обязателен постоянный контроль интенсивности пламени;
отсутствие легковоспламеняющихся вещей рядом с печью.

В случае применения средств розжига стоит помнить, что:

разрешено использование только стартеров, строго соблюдая их инструкцию по применению;
использование бензина, керосина и других смазочных материалов категорически запрещено;
накрывать барбекю крышкой минимум через 15 минут после розжига во избежание воспламенения накопившегося горючего газа;
ни в коем случае нельзя пропитывать такими средствами дрова, только обрызгивать для розжига.

В холодное время года барбекю в начале использования необходимо просушить 20 минут на небольшом огне. Это предотвратит преждевременный износ и появление трещин в конструкции печи от резкого перепада температур.

Временное устройство для приготовления пищи из кирпича – отличный летний вариант

Если вы не планируете бывать на даче зимой, то барбекю или мангал, сделанный из кирпича без раствора, отлично подойдет для этой цели. Весной его можно легко и быстро сложить, а на зиму разобрать.

Вот схема и пошаговая инструкция, на которой показано изготовление подобных мангалов и барбекю из кирпича.

Если барбекю планируется небольшое (9-10 рядов кирпича), можно просто хорошо разровнять и утрамбовать землю. Для большего сооружения лучше залить фундамент.

Начинаем выкладывать кирпичи по такому же принципу, как и в предыдущих вариантах, но по кругу и с зазорами примерно 50 мм.

Поверх 5-го ряда укладываем стальной лист, который будет служить поддоном для угля.

Кладем еще 2 ряда и устанавливаем решетку для готовки. Потом еще 2 ряда для защиты от ветра.

Для возведения такого круглого барбекю кирпича понадобиться чуть более 100 штук.

Это один из примеров временного мангала, вы можете его изменять по собственному усмотрению. Или выбрать себе и соорудить один из вариантов, представленных ниже на фото.

Как выбрать вариант барбекю

Чтобы определиться с тем, что вы хотите получить в результате, лучше всего для начала взять лист бумаги и карандаш и набросать рисунок печки-барбекю, такой, какой вы ее мысленно видите. Когда вы отобразите свое представление на бумаге, вам легче будет определиться с выбором, поискав наиболее подходящий проект в интернете вместе со схемой его постройки. Делая набросок, учтите следующие моменты:

Стиль, в котором вы хотите получить печь-барбекю. Он должен соответствовать ландшафтному дизайну участка, интерьеру веранды или зала, в котором вы хотите ее разместить.
Размер строения

Если печь будет достаточно массивной, соответственно, нужно будет устраивать надежный глубокий фундамент.

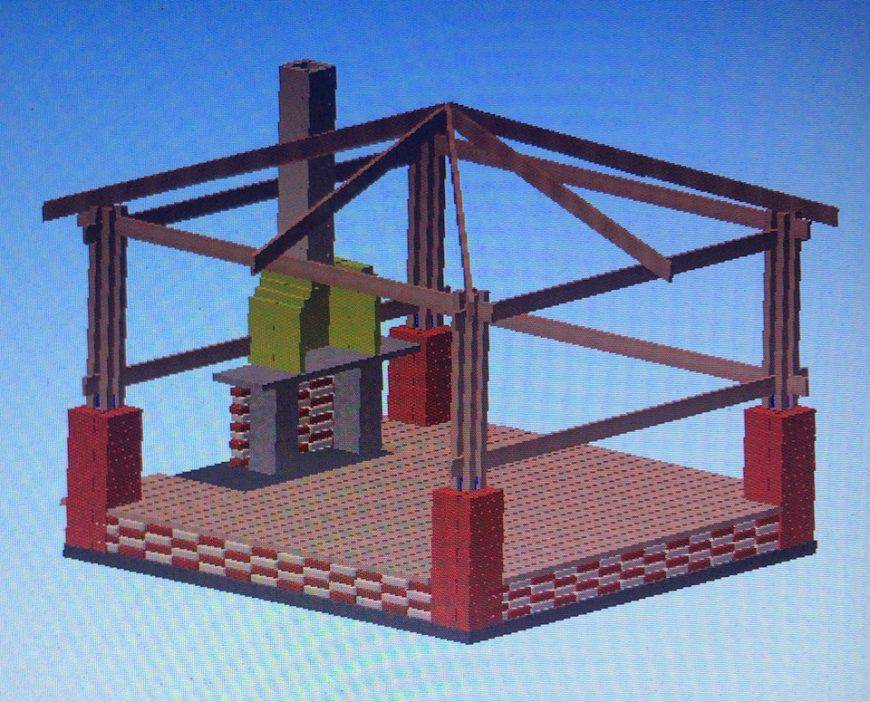

Постарайтесь сразу на наброске «вписать» барбекю в место будущей установки.
Нужно продумать также форму топки и дымохода, так как они играет важную роль в дизайне печи.
Сразу определитесь, будет ли над барбекю устроена крыша, как кровля должна выглядеть, какойстиль и форму вы хотите получить.
Нужны ли дополнительные к печи-барбекю элементы: духовка, коптилка, варочная плита, вмурованный казан и другие приспособления.
Будет ли постройка облицовываться отделочными материалами, и как она должна в итоге выглядеть.
Важно продумать конструкцию каминной решетки, если она предусмотрена.
Будут ли расположены рядом разделочные столы, место для дров, проведена вода и устроена мойка, электрическое освещение.

Ответив на эти вопросы и отобразив свои задумки на бумаге, будет гораздо проще определиться с моделью и увидеть ее на месте установки.

Высота и размеры элементов конструкции

Когда рисунок будет сделан, прямо на нем можно будет проставить размеры, которые будут удобны роста хозяев и помогут хорошо вписаться строению в общую композицию.

Первое, что нужно учесть — это высота расположения жаровни, варочной плиты, если она предусмотрена, а также поверхностей разделочных столов —для того, чтобы удобно было делать заготовки и жарить барбекю или шашлык.
Важно рассчитать высоту устраиваемых полок и их количество. Полки должны быть сделаны также на удобной для хозяев высоте.

Далее нужно определиться с размером основания печи и сопутствующих построек. Эти параметры будут зависеть от размера участка, на котором вы планируете возведение барбекю.
Следующий размер, который нужно определить — это высота дымохода до потолка (при внутреннем расположении) и на каком уровне он должен менять свою форму в сторону сужения.

Еще один параметр, который должен быть рассчитан заранее, если барбекю устанавливается под готовой крышей — расположение дымохода таким образом, чтобы он не упирался в несущую балку крыши

Он должен быть расположен ровно между двумя балками.
Размеры фундамента печи должны превышать линейные размеры е основания на 15—20 см в каждую сторону.

Фундамент

Для постройки легкой печки, без дополнительных элементов, будет достаточно зацементированной площадки, и если она уже есть, например, в беседке или на участке, можно сразу приступать к кладке.
Если печь-барбекю устанавливается на неподготовленной площадке, т.е. «с нуля» на отведенном для нее участке земли, для постройки придется устраивать фундамент.

Примерная схема фундамента

Первое, что нужно сделать, начиная стройку фундамента — это разметить участок.
Следующее действие — это рытье котлована под основу печи. Он может быть не очень глубоким, так как постройка не настолько тяжелая, как отопительно-варочная печь. Глубина его может варьироваться от 20 до 40 см, в зависимости от почвы, на которую устанавливается строение.
Утрамбовав дно котлована, на нем устраивают песчаную подушку в 10—15 см толщиной. На нее засыпается небольшой слой щебня, высотой 8—10 см.
Опалубку нужно устанавливать таким образом, чтобы она поднималась над поверхностью почвы на 10—12 см.
Далее устанавливается армирование — на схеме хорошо видно, как правильно его сделать.
Последним этапом идет заливки бетонного раствора, с пропорцией песка и цемента 3:1.
Поверхность фундамента должна быть хорошо выровнена, от этого будет зависеть стройность стенок постройки.

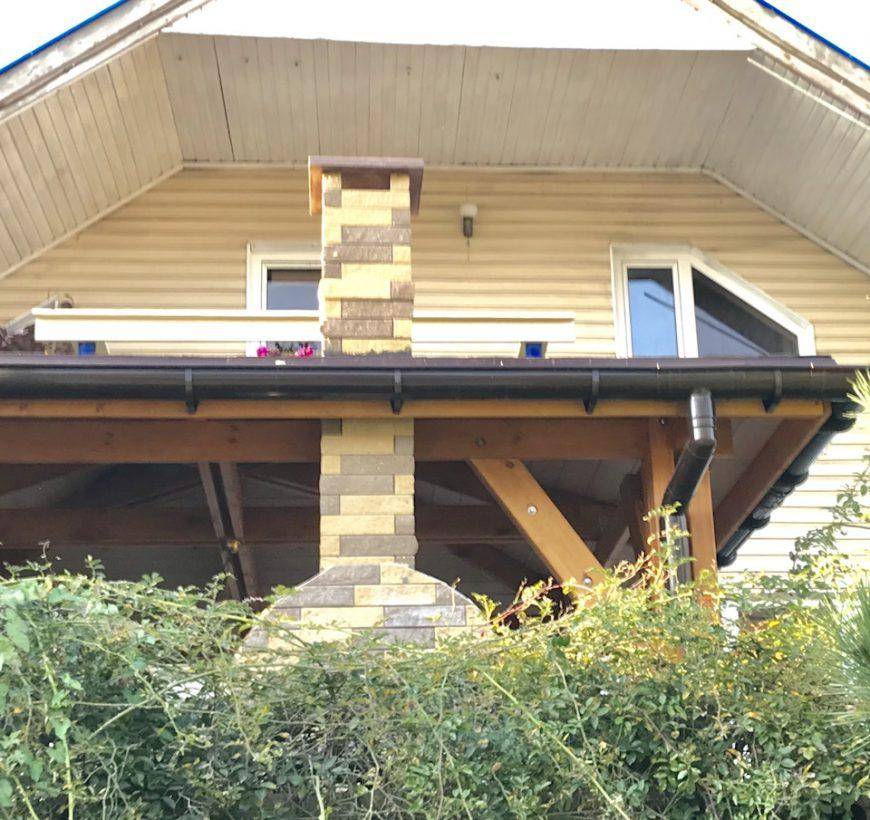

Тонкости устройства дымохода

Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
Советуем прикрыть дымоход навесом, для правильного функционирования.
Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
Дымосборник можно сделать металлическим, это облегчит конструкцию.

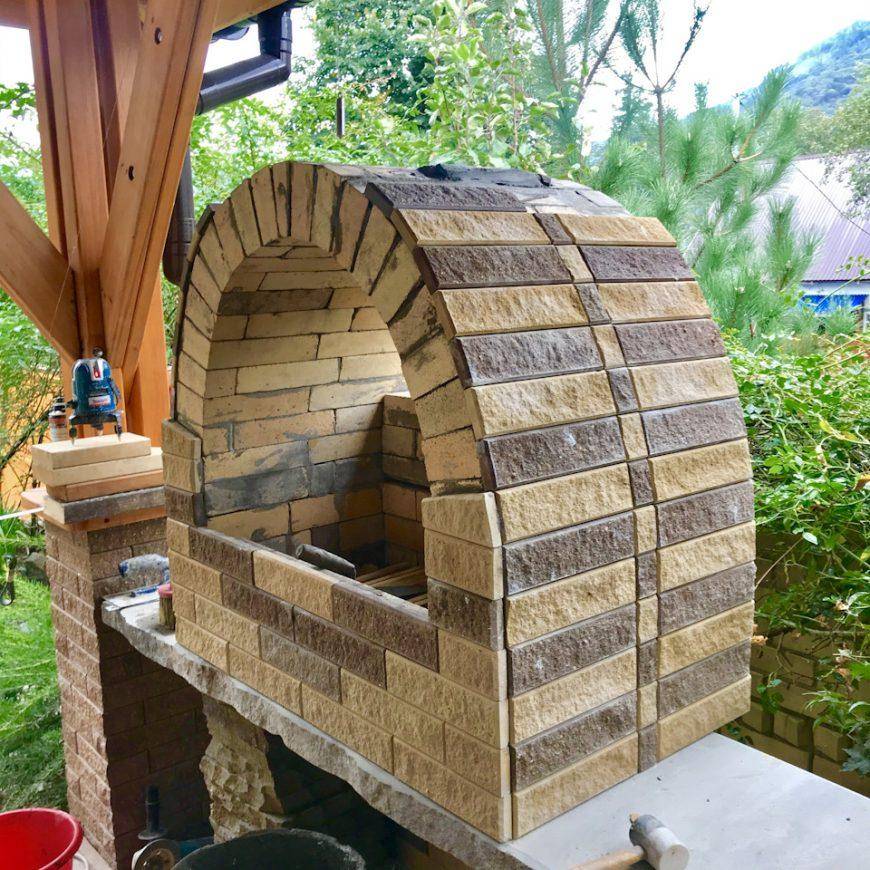

При сложной конструкции сводов, в сооружении мангала используется кружало.

Какого размера должен быть дымосборник?

Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.

Какой диаметр дымохода должен быть?

Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.

Чем заполнять щель между топкой и облицовкой?

Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.

С чего начать?

После того, как будет выбрано местоположение будущей постройки, выбраны размер и форма очага, продуманы дополнительные конструкции (крыша, полки, место для хранения дров), можно начинать рисовать чертеж барбекю из кирпича. На нем обязательно должны быть прописаны общие размеры постройки и каждого элемента в отдельности. Специалисты советуют придерживаться оптимальных размеров печи:

Высота барбекю: 1,8 м
Высота постамента: 0,8 — 0,9 м
Уровень жаровни от пола: 0,5 — 0,7 м
Ширина печи внутри: 0,5 м

Чтобы сделать правильную разметку будущего основания, можно вбить в землю колышки и натянуть на них веревку или бечевку.

Разновидности

Буквальный перевод барбекю с английского — открытый огонь. Появившийся в ХХ столетий котел в виде полусферы придал этому типу очагов новый импульс. Печной комплекс может быть представлен в разных вариациях:

Одноразовый. Делается из тонкой жести. В поддоне размещают уголь, а сверху перекрывают решеткой.
Мобильный. Это своего рода чемодан, который легко переместить в нужное место. Идеально подойдет для любителей пикников и шашлыков на улице.
Котел. Американский по происхождению тип. Оборудуется крышкой в форме купола, при закрытии которого конструкция напоминает духовой шкаф (можно приготовить сразу много мяса).
Тележка. Механизм довольно сложен, рабочая часть складная или фиксированная в отдельных вариациях.
Стационарный. Чаще всего делается из кирпича и дополняется крупным столом для гостей.

Кроме работающих на углях простейших барбекю, существуют и другие варианты. Работающая на природном газе печка часто используется в кафе и других заведениях подобного типа. На дачах такие конструкции используются дополнительно и как гриль, нередко можно встретить случаи, когда их встраивают в садовые элементы. Электрические изделия отличаются компактными габаритами – ставят их на самые обычные столы. Но даже если говорить про уличные камины (открытые очаги) привычного вида, то они могут быть представлены далеко не только элементарными решениями.

Довольно часто используется расширенная открытая топка, которая нужна как камин в саду или беседке, а дополнение решеткой либо вертелом позволяет готовить мясо очень вкусно. В качестве барбекю могут применяться также русская печь, в жаровой камере которой отлично получается выпечка, коптильня и даже варочная плита. Стационарное барбекю можно варьировать в довольно широких пределах: его ставят как на уровне грунта, так и немного выше или ниже его. Выбор квадратной или округлой конфигурации всецело зависит от воли владельцев. Неизменным требованием выступает только покрытие площадки вокруг очага несгораемым материалом.

Как строить?

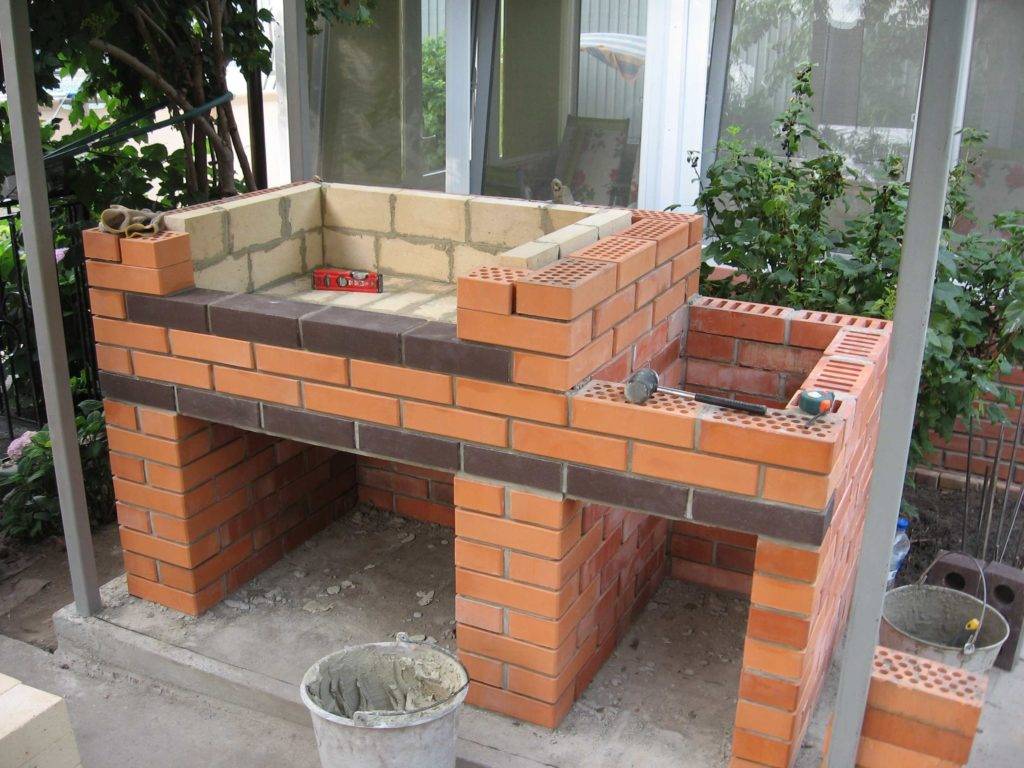

Для правильной постройки барбекю нужно строго следовать пошаговой инструкции.

1) Первый ряд укладывать так, чтобы полностью закрыть основание из бетона (при этом по периметру оставить 5-10 см).
2) Далее следует выкладывать «кирпичные ноги». Если конструкция простая, то их достаточно одной сзади и двух по бокам.
3) Потом, если есть необходимость в дополнительных перекрытиях (чтобы установить полки для посуды или сделать место для хранения дров), то их стоит расположить между основанием конструкции и верхними точками стоек.
4) Следующий этап — укладка перекрытия на опоры, которое будет работать как основание топки.
5) Затем несколько рядов кирпича формируют нишу для топлива и места крепления сеток для барбекю.
6) Потом производится кладка стен для зоны приготовления.
7) На последнем этапе в центре конструкции путем сужения кладки возводится общий дымоход. Внутренние стены дымохода можно оштукатурить, чтобы она стала ровной и не накапливала в неровностях копоть. Сверху выходной трубы нужно установить козырек, служащий защитой от атмосферных осадков.

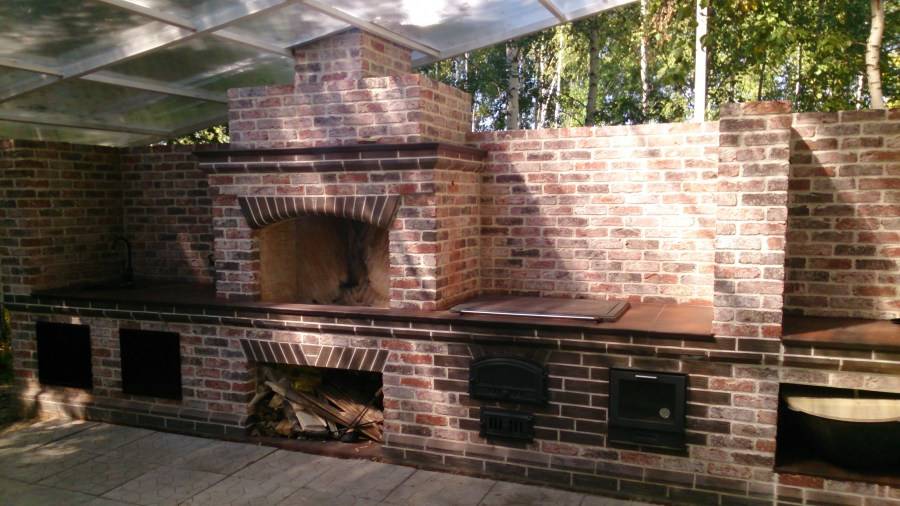

Проекты кирпичных мангалов с печкой

Проект мангала из кирпича с плитой – еще один важный этап и следующий шаг после нахождения правильного места. Вначале нужно продумать конфигурацию и размеры будущей печки. Начать лучше с эскиза, чтобы представить все наглядно.

Проект можно составить самостоятельно, найти готовый вариант в интернете или обратиться к специалистам. Чертеж важен для наглядности и определения последовательности работ, расчета материалов.

Печь мангал с закрытой плитой

Мангал с варочной плитой закрытого типа обустраивается со стенками с боков и сзади. Открыта плита будет только спереди. Одновременно такой мангал может оснащаться духовкой.

Плита для варки закрытого типа привлекательна тем, что еда в ней получается особенной. Приготовление напоминает русскую печь.

Печь мангал с открытой плитой

Мангал с плитой открытого типа привлекателен тем, что на возведение конструкции требуется меньше материала. Еще одно преимущество – больше пространства. Над плитой ничего нет, потому можно использовать емкости любой высоты.

Печь мангал с духовкой плитой

Мангал с духовкой – конструкция с несколькими функциями. На ней можно готовить разные блюда

Важное преимущество – одновременно можно использовать разные отделения конструкции – варить суп на плите, запекать шашлыки на мангале и птицу в духовке

Как сделать фундамент

Долговечность печи зависит от качества кирпичной кладки и от прочности фундамента. Лучше всего использовать заливную железобетонную конструкцию, которая создается непосредственно на земельном участке. Изготовление качественного фундамента состоит из нескольких этапов:

Подготовка грунта. На отведенном участке земли снять плодородную почву, а также выкопать яму размером на 20 см больше размеров печи, глубиной порядка 30 см.
Дно качественно утрамбовать, чтобы поверхность стала максимально плотной и ровной. При желании использовать уровень для контроля плоскости.
Насыпать щебень средней или мелкой фракции. Щебень равномерно распределить и уплотнить. Толщина покрытия должна составлять 15 см.
По краям ямы выставить деревянную опалубку, которая должна выступать на 10 см от уровня земли. Сделать арматурный каркас из металлических стержней толщиной 10-12 мм.
Ячейки каркаса делать по 10 см. Собранную конструкцию поместить в котлован, чтобы она упиралась в борта опалубки.
Приготовить бетонную смесь. При этом соблюдать пропорции щебня, песка и цемента 7х3х1 соответственно.
Сначала перемешать сухую смесь, только потом постепенно добавлять воду.
После этого залить смесью котлован.
Снимать опалубку только через неделю.
Спустя 3 недели на бетон постелить два слоя рубероида. Только после этого приступать к строительству мангала.

Возведение печи барбекю

Итак, подготовительные этапы завершены, можно приступать к самой главной работе, которая заключается в сооружении печи. Поможет ознакомиться с основными рекомендациями о том, как построить мангал на даче своими руками из кирпича схема, а также представленная ниже инструкция.

Приготовление раствора

Важно учесть, что для сооружения печи требуется подготовить два отдельных вида строительного раствора, один из которых необходимо использовать для кладки, соприкасающейся с огнём, а второй – для скрепления элементов, расположенных в безопасной зоне. Для изготовления цементного раствора необходимо следовать таким пропорциям:

1 часть цемента М25.
5 частей песка.

Что касается огнеупорной смеси, то при её приготовлении нужно руководствоваться несколько иными рекомендациями, которые несколько различаются в зависимости от жирности основного компонента, а именно – глины:

Тощая – 1 часть глины, 1 часть песка.
Средняя – 1 часть глины, 1,5 части песчаной основы.
Жирная – 1 часть глины, 2,5 песка.

Перед началом работ следует замочить глину минимум на 24 часаИсточник jooinn.com

Готовить цементный раствор допустимо непосредственно перед проведением работ

Что касается глиняной смеси, то перед тем, как сделать мангал из кирпича, важно замочить её на сутки. Рекомендуется периодически перемешивать глину, постепенно добавляя в неё необходимый объем песка

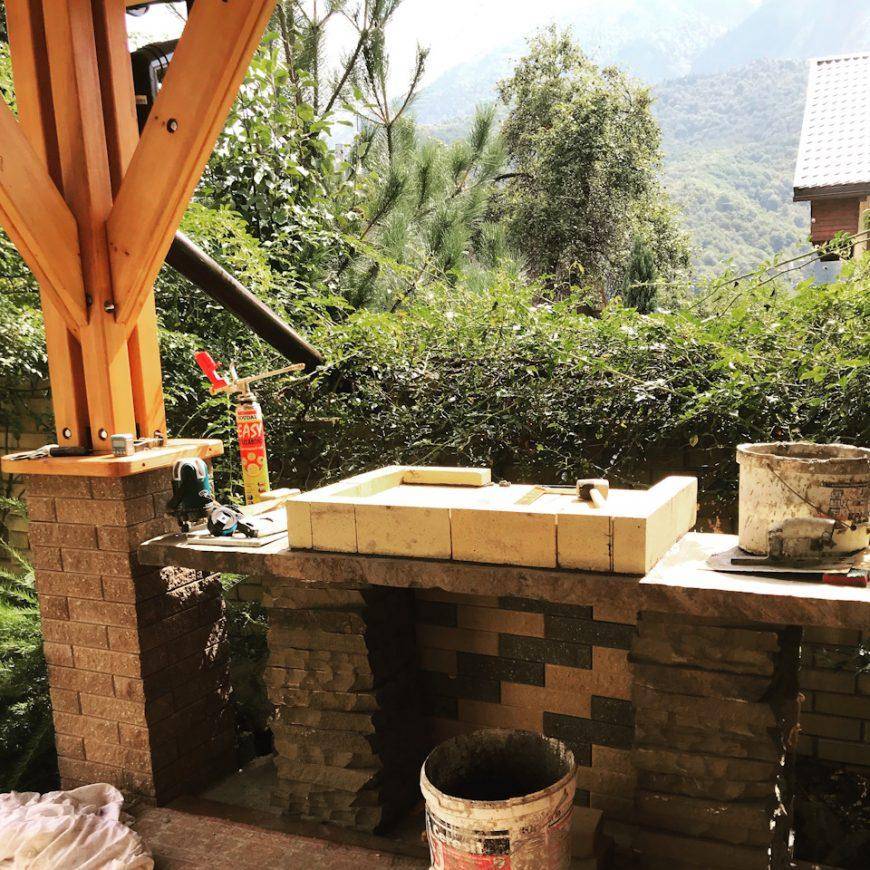

Кладка цокольного ряда

Первый этап – кладка цокольного ряда кирпичей. На указанном этапе необходимо выложить кирпичи в один или, что ещё лучше, два ряда сплошным прямоугольником согласно размерам будущей печи. Эта мера необходима для того, чтобы предупредить регулярное перегревание бетонной основы, которая может стать причиной его быстрого разрушения. В том случае, если при проведении работ используется вторичное сырье, кирпичи требуется тщательно очистить от грязи и старой цементной или иной смеси.

Построить качественную печь можно только при условии соблюдения всех правилИсточник bbq-aristokrat.ru

Жаровня

Теперь можно приступать к сооружению непосредственно печи. Итак, разберём пошагово, как выложить мангал из кирпича своими руками:

При возведении первого ряда важно оставить место для поддувала. Устанавливать рекомендуется дверцу, изготовленную из жаропрочных материалов, которые выдерживают воздействие высоких температур

Преимущественно в таких случаях используются металлические дверцы. Непосредственно между кирпичной кладкой и металлическими элементами важно оставить небольшие щели, наличие которых необходимо ввиду расширения металла при нагревании.

Второй этап включает сооружение дровника, а также крыши. Для придания конструкции максимальной прочности рекомендуется сделать дополнительную стену.

В центре дровника требуется оставить небольшое пространство для металлической решётки, подобрать которую для учёта размеров следует заранее.

Для перекрытия дровника рекомендуется использовать оцинкованные листы.

Второй важный этап – возведение непосредственно жаровни, а также сборника дыма. Для выведения дыма наружу между кирпичами следует оставлять небольшие зазоры, оптимальное количество которых равно шести.

Далее для перекрытия отделения для топки необходимо возвести настил. Варочная поверхность, которую в последующем можно будет использовать для приготовления пищи, необходимо установить непосредственно над настилом, обязательно используя изоляционный слой.

После завершения всех работ необходимо сформировать трубу, которая будет выводить из мангала дым.

Для поддувала важно использовать огнеупорные материалыИсточник mydesignclub.info

Важным является следующее: после завершения каждого отдельного этапа работ требуется тщательно затирать швы между кирпичами, эта мера поможет увеличить прочность конструкции в целом.

Пожарная безопасность

Не забывайте, что мангал относится к крайне пожароопасным сооружениям

Несоблюдение техники безопасности при неосторожной эксплуатации жаровни, может привести к печальным последствиям

Нельзя оставлять поблизости взрывоопасные объекты. Не следует производить строительство возле деревянных объектов, деревьев

Навесы или другие укрытия устанавливать с осторожностью, чтобы исключить возможность их возгорания

Важно! Ни в коем случае нельзя класть легко воспламеняемые материалы на работающую печь или возле нее. Знание и использование важнейших основ техники безопасности исключат возможность появления непредвиденных результатов

Знание и использование важнейших основ техники безопасности исключат возможность появления непредвиденных результатов.

Кирпич, кладочный раствор, прочие материалы

При строительстве барбекю понадобится два вида кирпича: шамотный и обычный. Шамотный нужен для кладки топки и дымохода.

Топка из шамотного кирпича

Из обычного кирпича выкладывают корпус печи. И это обстоятельство надо учитывать при расчете количества кирпича.

Ближе всего к обычному керамическому блоку марка шамотного кирпича ШБ-8 (250х124х65 мм), и эти «лишние» 4 мм ширины постели компенсируют за счет разной толщины кладочного шва. В остальных случаях размеры отличаются довольно существенно.

Помимо кирпича нужен еще кладочный печной раствор. Его можно изготовить самому, но состав зависит от жирности глины, которая в свою очередь определяется процентным содержанием песка. Объемное соотношение глина/песок в растворе выглядит так:

тощая глина (до 30% песка) — 1:1;
средняя глина (до 15% песка) — 1:1.5;
жирная глина (до 4% песка) — 1:2.5.

Перед изготовлением кладочного раствора глину замачивают на сутки, затем добавляют мелкий сеяный песок и тщательно перемешивают до однородного состояния. Консистенцию раствора делают такой, чтобы он «сползал» с мастерка при его наклоне приблизительно на 45°.

Для тех частей корпуса печи, которые не подвергаются нагреванию, используют обычный кладочный раствор на основе песка и портландцемента.

К основным строительным материалам относится также металлический уголок 32х32х4 мм. С его помощью формируют своды топки и поленицы, а также рабочую поверхность стола (если ее изготавливают из кирпича).

Остальные печные приборы, кроме обязательной решетки для барбекю, закупают по мере необходимости. Это могут быть: дверки поддувала и печи, колосники, варочная поверхность плиты, заслонка для регулировки тяги (шибер). А так как металл и керамический кирпич имеют разные коэффициенты теплового расширения, то для закладки всех печных аксессуаров нужен еще асбестовый шнур. Им заполняют зазор в 3-5 мм, который оставляют между металлом и керамикой на этапе монтажа.

Преимущества и недостатки

Несомненным достоинством является то, что кирпичные мангалы практически вечны. Построив подобную печь, вы будете пользоваться ей сколько угодно долго. Кроме того, возможность похвастаться кирпичной печью-мангалом перед своими гостями, тоже будет отнюдь не лишней. Решить проблему с внезапным дождем можно пристроив навес.

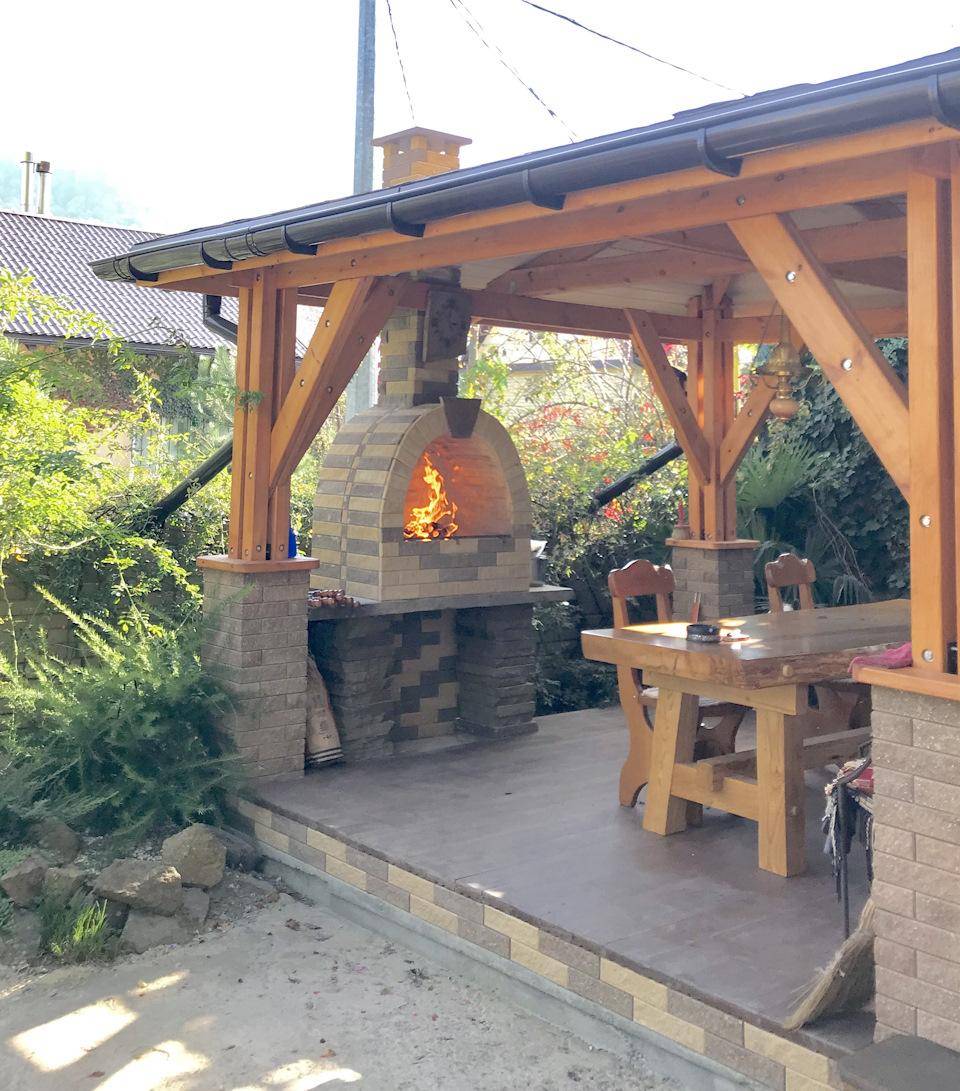

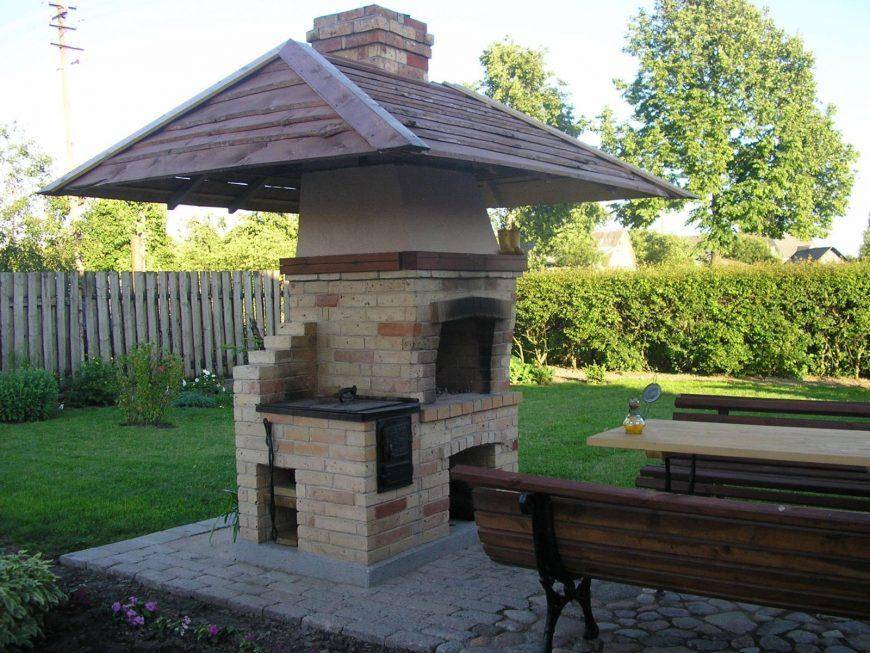

Крыша идеально дополнит печь мангал из кирпича (фото закрытых построек смотрите в конце статьи). К недостаткам относится то, что стоимость у таких мангалов намного больше, чем у переносных металлических, а при неправильной постройке, они могут оказаться вовсе бесполезны.

В заключение

Каждый стремится к тому, чтобы у него на даче или в частном дворе было отведено место для отдыха. Какое же место для отдыха, если оно не оборудовано мангалом или печью барбекю, а то и целым печным комплексом под крышей, где можно всегда приготовить для гостей любое блюдо, не говоря уже о шашлыках или мясе, приготовленном на барбекюшнице. Естественно, что печной комплекс потребует больших затрат, тем более что его построить не так просто, а вот выложить небольшую печь не составит большого труда и больших капитальных вложений.

Если говорить о большинстве частных домовладений с приусадебными участками, а также большинстве дачных участков, то они не отличаются наличием больших площадей, поэтому постройка даже примитивной барбекюшницы вызывает массу проблем. Возвести что-то солидное, с набором множества функций, могут только те хозяева, которые не испытывают проблем с определением места для отдыха, построив беседку, а в ней разместив весь печной комплекс. Как правило, многие владельцы участков рады самым примитивным устройствам, для приготовления шашлыка и других блюд.

Ошибки начинающих каменщиков в кирпичной кладке –
