Печь-барбекю из кирпича своими руками: чертежи и порядовка

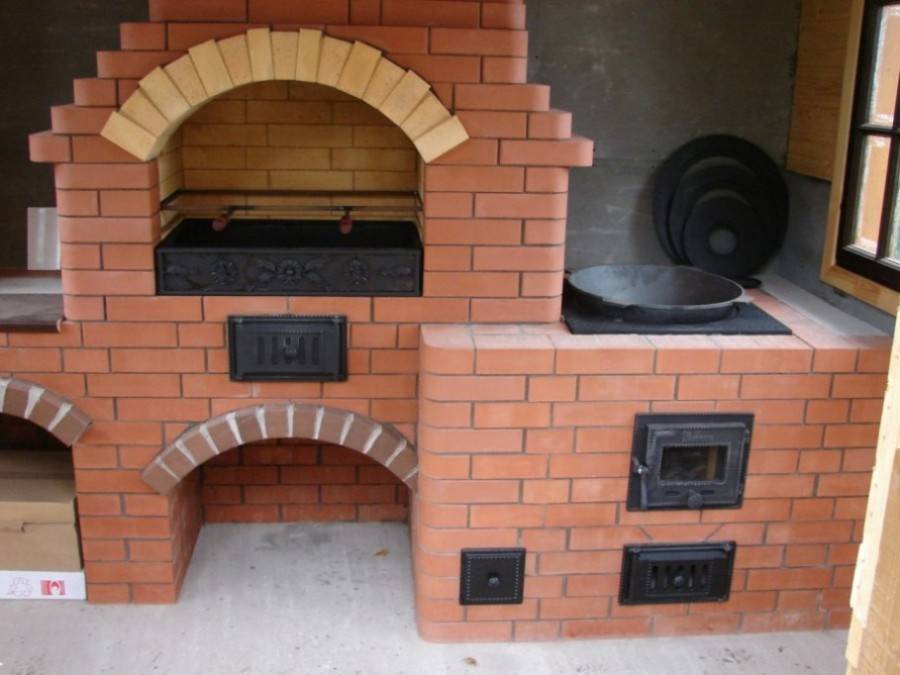

Виды барбекю с казаном

Модификаций барбекю под казанок существует множество. Наиболее простой вариант заключается в приспособлении плиты. Сложные типы включают в себя установку духовки, мойки. От дополнительных пристроек метод укладки барбекю не меняется. К отдельному типу относят готовые барбекю из металла, но эта разновидность существенно проигрывает по сравнению с кирпичными изделиями. Когда вы приняли решение создать на участке барбекю, необходимо определиться с типом печи.

Стационарные печи-барбекю на открытом воздухе создаются из огнеупорного и облицовочного материала.

Такой вариант подходит для построения кухонных комплексов, что считается важным обстоятельством для отдыха не только в кругу семьи, но и для целой компани​и.

Кирпичная конструкция или железный мангал? Преимущества и недостатки

Любое строительство, включая возведение барбекю на участке, необходимо начинать с выбора оптимального проекта. Нужно понять, какое количество территории хозяин сможет определить под барбекю. Обладатели загородных участков с материальной возможностью и достаточной площадью могут рассмотреть виды с целым комплексом барбекю в сочетании с беседкой.

К подобной модификации относится обустройство коптильни, печи, мангала, а также установка кухонного стола. Барбекю из глиняного и огнеупорного кирпича крепкое, устойчивое к погодным влияниям, прослужит свыше 20 лет. При создании проекта барбекю с казаном и мойкой необходимо определиться с местом основания. Поэтому следует отталкиваться от нескольких факторов:

  • выбрать ровную и сухую зону для постройки;
  • участок должен быть подальше от легко воспламеняющихся строений, на дистанции не меньше метра;
  • запрещено размещать барбекю на дороге либо среди грядок, а также рядом с забором соседнего участка.

Предпочтительно подобрать вариант вблизи с водоемом как лучшей зоны отдыха.

Важно! Если у вас появилась идея приобрести барбекю из металла, следует отказаться, поскольку у этого варианта есть свои минусы. Можно получить не только ожог, но и сомнительную систему безопасности, поскольку конструкция стремительно нагревается

В отличие от металлических барбекю, печи из камня имеют предохранительное ограждение. Еще одна проблема железных мангалов — дождь, способный потушить огонь. Именно по этой причине строители выбирают приспособления на улице из кирпичного материала.

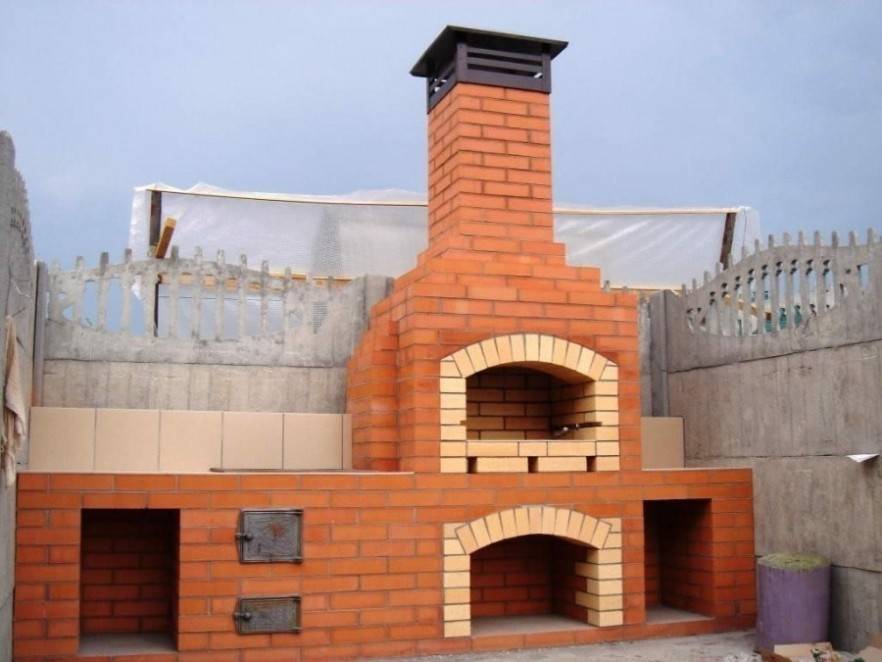

Фото 1. Очевидными плюсами солидной конструкции из кирпича будут: отдельная печь, дымоходы и много места для приготовления пищи.

Как выбрать подходящий проект?

Существуют различные проектировки конструкции, но к самым распространенным относятся:

  • Мини-конструкции с системой отведения дымов через трубу.
  • Комплексное строение. Этот вид печи считается многофункциональным и содержит добавочные оборудования, к примеру, мойку или коптильню. Планы по созданию аналогичных систем отличаются из-за оснащения.
  • Устройство с камином имеет широкий диапазон для топки бревен. Приспособление снабжается мангалом, что включает отдел с решеткой. Владелец может сконструировать печку собственными руками по готовому плану. Но чертежи потребуется сделать исключительно под ваш проект.

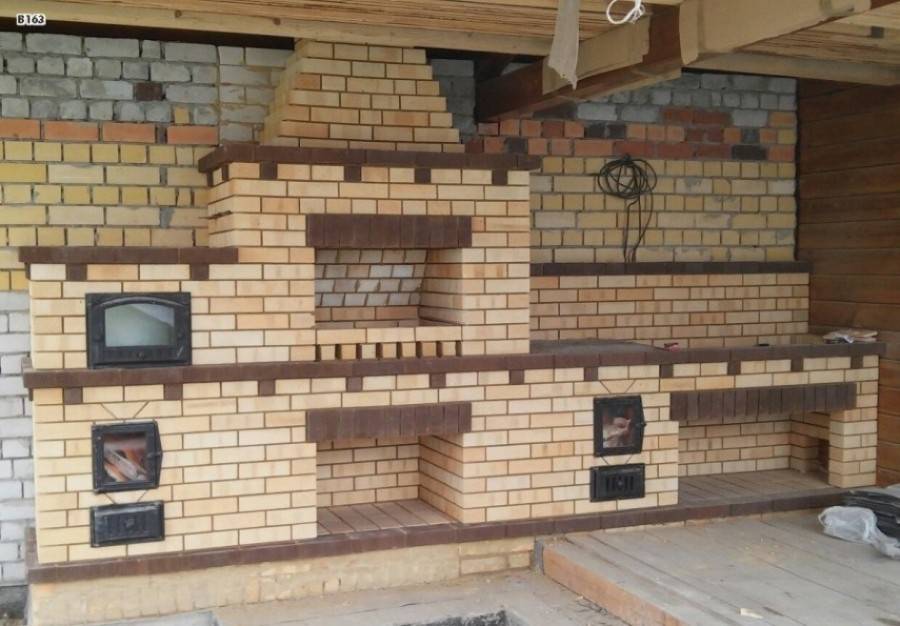

Фото 2. Возможный, но не самый простой вариант проекта кирпичного барбекю с указанными размерами.

Подбирая оптимальный проект барбекю с казаном из кирпича либо без него, необходимо изначально оценить свои силы и знания, поскольку определенные чертежи сложно сделать без определенных навыков. При самостоятельном сооружении подходят следующие варианты:

  • с казаном;
  • с узким дымоходом/отсутствием;
  • с отделами.

Проекты барбекю с казаном используются для формирования системы на улице и бывают закрытого типа. Комплексные планы с казаном из кирпича сложные для выполнения. Подобные устройства строятся лишь специалистами

Важно соблюдать последовательность этапов возведения, по-другому система обвалится под весом

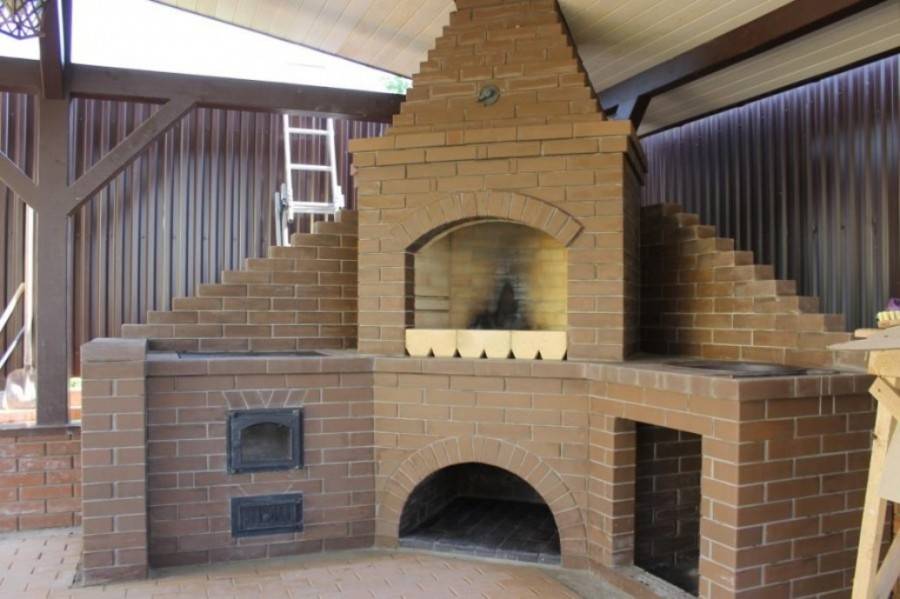

Идеальное место на участке для возведения угловой барбекю из кирпича

Лучше всего дополнить летнюю кухню или беседку угловой барбекю печью — так место приготовления пищи будет защищено от порывов ветра и неожиданных осадков. Но сооружать дополнительное строение не обязательно — можно обустроить площадку для установки барбекю под открытым небом. Её минимальный размер — 2*3 м.

На каждом участке есть место, где владельцы отдыхают от разных дел. Эта территория делится на зону для отдыха со столом, лавками, качелей или гамаком и рабочую — в которой будет готовиться вкуснейшая пища. В этой части чаще всего размещают угловую печь барбекю.

Желательно дополнить такую зону отдыха умывальником и беседкой.

Угловая барбекю станет оптимальным вариантом для небольшого участка, в одном из углов которого заливается фундамент будущей печи.

Благодаря выбранной схеме можно сэкономить зону для отдыха или увеличить пространство для установки дополнительных атрибутов.

Красивым дополнением к угловой барбекю печи станет выкладка рабочей зоны тротуарной плиткой и создание дорожки к этой зоне из брусчатки или камня. Помните, если этого не сделать, летом на её потенциальном месте всё равно появится дорожка, но из вытоптанной травы.

Желательно приобрести красивые уличные фонари для комфортного отдыха в вечернее и ночное время.

Разновидности

Буквальный перевод барбекю с английского — открытый огонь. Появившийся в ХХ столетий котел в виде полусферы придал этому типу очагов новый импульс. Печной комплекс может быть представлен в разных вариациях:

  • Одноразовый. Делается из тонкой жести. В поддоне размещают уголь, а сверху перекрывают решеткой.
  • Мобильный. Это своего рода чемодан, который легко переместить в нужное место. Идеально подойдет для любителей пикников и шашлыков на улице.
  • Котел. Американский по происхождению тип. Оборудуется крышкой в форме купола, при закрытии которого конструкция напоминает духовой шкаф (можно приготовить сразу много мяса).
  • Тележка. Механизм довольно сложен, рабочая часть складная или фиксированная в отдельных вариациях.
  • Стационарный. Чаще всего делается из кирпича и дополняется крупным столом для гостей.

Кроме работающих на углях простейших барбекю, существуют и другие варианты. Работающая на природном газе печка часто используется в кафе и других заведениях подобного типа. На дачах такие конструкции используются дополнительно и как гриль, нередко можно встретить случаи, когда их встраивают в садовые элементы. Электрические изделия отличаются компактными габаритами – ставят их на самые обычные столы. Но даже если говорить про уличные камины (открытые очаги) привычного вида, то они могут быть представлены далеко не только элементарными решениями.

Довольно часто используется расширенная открытая топка, которая нужна как камин в саду или беседке, а дополнение решеткой либо вертелом позволяет готовить мясо очень вкусно. В качестве барбекю могут применяться также русская печь, в жаровой камере которой отлично получается выпечка, коптильня и даже варочная плита. Стационарное барбекю можно варьировать в довольно широких пределах: его ставят как на уровне грунта, так и немного выше или ниже его. Выбор квадратной или округлой конфигурации всецело зависит от воли владельцев. Неизменным требованием выступает только покрытие площадки вокруг очага несгораемым материалом.

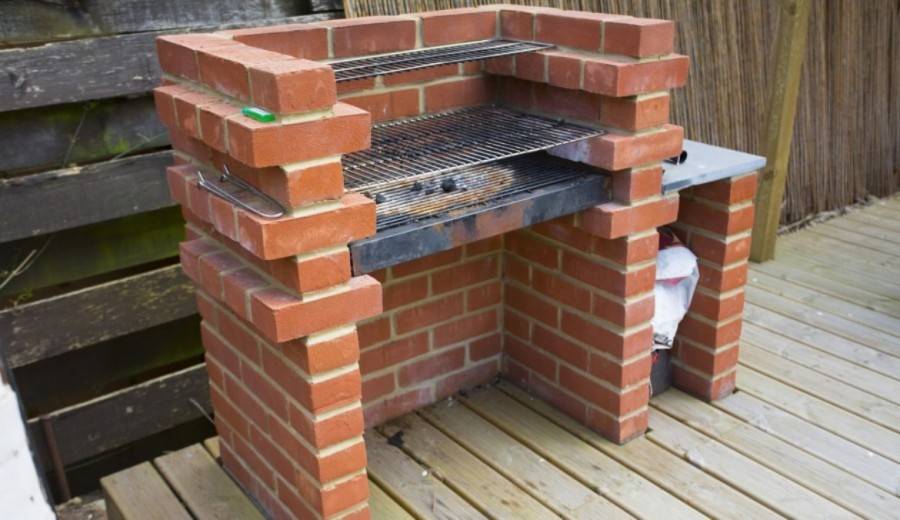

Кладка простой печи барбекю

Схема укладки должна быть определена заранее. Стенку кладут в полкирпича, используя для скрепления бетонный раствор.

В зависимости от формы проемов высоту стен выкладывают в 80 см для прямоугольных проемов, для арочных достаточно 60 см.

Прямоугольный проем сверху закрывают металлическим профилем, который служит основой для кладки кирпичей. Арочный проем сверху формируют при помощи каркаса из досок. Кирпич укладывают на этот каркас и дают раствору застыть.

В процессе кладки необходимо установить трубу, если будет мойка. Через эту трубу пойдут шланги для водопровода.

В процессе кладки надо помнить о трех важных правилах:

  • качество кладки проверяется по ширине швов (швы должны быть ровными),
  • между столом и верхним краем проема должно быть не менее 2 рядов кирпичей,
  • арочный проем сверху обязательно имеет центральный кирпич.

После обустройства нижнего яруса печи необходимо выполнить стяжку конструкции, предусмотрев место для мойки.

Устанавливают деревянную опалубку, после заливки стяжка сохнет около трех суток.

Затем устанавливают столешницы.

Кладка барбекю

Важный этап сооружения печей или каминов барбекю состоит в гидроизоляционном покрытии конструкции. Поэтому для устранения риска появления сырости в конструкции фундамент защищается слоем рубероида.

После этого можно приступать к обустройству цоколя из облицовочного кирпича. При потребности сводов у очага подпорку сооружают до начала кладки. В таком случае сооружение арки будет значительно облегчено.

В процессе работы используется песчано-глиняная смесь с добавлением цемента. Желательно использовать керамический кирпич М200. Печной также допустим, но его стоимость высока.

Под жаровню необходимо уложить лист из стали – там будет обустроен поддон. Поэтому после завершения кладки 5 или 6 ряда необходимо установить выступ для опоры под стальное полотно. Кирпич укладывается поперек, а после обустройства основания жаровни начинается сооружение самой печи. Применяется огнеупорный кирпич.

На последнем этапе необходимо установить колпак трубы для вытяжки. Желательно прикрыть его кирпичом отделочного типа. Не забудьте оборудовать изгиб на задней поверхности конструкции печи и задвижку, как это видно на фото барбекю из кирпича. Это необходимо для усиления тяги. Кладка ведется по ребру или плашмя.

Чтобы повысить функциональность барбекю из кирпича и его удобство, целесообразно рассмотреть вопрос монтажа подсветки под крышей. Наличие столешницы или мойки облегчит процесс приготовления блюд. Облицовка и внешнее декоративное украшение производится по желанию владельца дома.

Самостоятельное сооружение барбекю на дачном участке – занятие увлекательное, но не простое. Желательно изучить технологию кладки и проводить работы под руководством опытного печника. Так вы сможете минимизировать свои ошибки.

Как сделать фундамент

Долговечность печи зависит от качества кирпичной кладки и от прочности фундамента. Лучше всего использовать заливную железобетонную конструкцию, которая создается непосредственно на земельном участке. Изготовление качественного фундамента состоит из нескольких этапов:

  1. Подготовка грунта. На отведенном участке земли снять плодородную почву, а также выкопать яму размером на 20 см больше размеров печи, глубиной порядка 30 см.
  2. Дно качественно утрамбовать, чтобы поверхность стала максимально плотной и ровной. При желании использовать уровень для контроля плоскости.
  3. Насыпать щебень средней или мелкой фракции. Щебень равномерно распределить и уплотнить. Толщина покрытия должна составлять 15 см.
  4. По краям ямы выставить деревянную опалубку, которая должна выступать на 10 см от уровня земли. Сделать арматурный каркас из металлических стержней толщиной 10-12 мм.
  5. Ячейки каркаса делать по 10 см. Собранную конструкцию поместить в котлован, чтобы она упиралась в борта опалубки.
  6. Приготовить бетонную смесь. При этом соблюдать пропорции щебня, песка и цемента 7х3х1 соответственно.
  7. Сначала перемешать сухую смесь, только потом постепенно добавлять воду.
  8. После этого залить смесью котлован.
  9. Снимать опалубку только через неделю.
  10. Спустя 3 недели на бетон постелить два слоя рубероида. Только после этого приступать к строительству мангала.

Подготовительные работы

Как сложить кирпичную печь-мангал на даче своими руками и что для этого вам потребуется, мы решим на первом этапе.

Подготовительные работы должны включать следующие этапы:

  • выбор места, где будет установлен мангал;
  • изготовление проекта;
  • подбор инструментов и материалов.

Определяем место для установки на участке

Первоначально необходимо определить место для установки вашей будущей уличной печи и мангала из кирпича, фото ниже.

При выборе места следует учесть ряд требований:

  • на этапе проектирования следует учесть, чтобы дым от мангала не доходил до основных строений;
  • рассмотреть возможность защиты от ветра и непогоды;
  • для предохранения газона лучше всего место установки мангала выложить кирпичом или камнем;
  • предусмотреть возможность установки освещения в данном месте.

Кстати, зона барбекю на даче: проекты, фото и идеи – все это описано в специальной отдельной статье на нашем сайте.

Проект, чертеж и схема на бумаге

Для того, чтобы правильно определить, как сделать печь-мангал из кирпича на даче, вам потребуется проект или схема на бумаге. На данному этапе вы сможете набросать эскиз самого сооружения, на котором будут отмечены все ключевые элементы. После этого можно приступать к изготовлению чертеже, где само сооружение примет более реальные очертания с размерами. С его помощью мы сможем рассчитать требуемый расход материалов.

Инструменты и материалы

Сейчас необходимо определиться, какие инструменты и материалы вам потребуются для сооружения печи-мангала. Из материалов вам пригодятся:

Количество материалов, которые вы затратите напрямую зависит непосредственно от вашего проекта.

Преимущества и недостатки стационарной печи с мангалом

Сомневаясь, сооружать ли для дачи или частного дома печь с мангалом, стоит изучить все плюсы и минусы такой конструкции. Наглядно они отражены в таблице:

Плюсы мангала из кирпича своими рукамиМинусы
Много вариантов применения – можно запекать мясо, рыбу, птицу, овощи, шашлык. Если есть плита, то она обычно эксплуатируется для приготовления первых и вторых блюдЗатраты на материалы – стационарная конструкция выходит намного дороже переносной
Нет нужды в предварительном мариновании продуктовРиск ошибки в построении – при серьезном просчете уличный мангал может оказаться бесполезным
Большие габариты – можно готовить для больших компанийВремя на строительство – сроки зависят от сложности проекта, навыков, количества работников
Равномерное приготовление пищи за счет правильного распределения жара по всей площади жаровни
Выбор топлива – можно использовать дрова или уголь
Большой срок эксплуатации – при правильном строительстве уличная печь прослужит много лет

Таблица доказывает, что преимуществ у мангала из кирпича с плитой больше, чем недостатков.

Если опыта в таких работах нет, то стоит изучить видео – такой материал дает наглядно все увидеть и лучше понять.

Как правильно класть печной кирпич

Чтобы успешно сложить работоспособную уличную печку, обязательно соблюдайте следующие правила кладки:

  1. Каждый уровень сначала складывайте как конструктор, без раствора. Примерка позволит точно обрезать камни в нужных местах и подогнать друг к другу.
  2. Керамический кирпич замачивается на 2—3 минуты в емкости с водой, затем укладывается на место. Огнеупорный камень только ополаскивается от пыли.
  3. Максимальная толщина шва кладки на глиняно-песчаном растворе – 5 мм. Превышение грозит образованием трещин.
  4. Не перевязывайте огнеупорную стенку с обычной. В зазоры между разносортными кирпичами вставляйте листы базальтового картона.
  5. Проверяйте горизонтальность каждого яруса строительным уровнем, а вертикаль – отвесом.

Выступающий наружу раствор снимайте мастерком, а внутренние поверхности обтирайте влажной ветошью. При недостатке опыта не пытайтесь колоть камни киркой, лучше используйте болгарку с отрезным кругом по бетону.

Особенности конструкции

Печь мангал из кирпича

У подобной конструкции имеется несколько отличительных особенностей. В первую очередь стоит отметить, что кирпичные постройки являются стационарными.

Это удобно при обустройстве полноценной гриль-зоны, но может стать недостатком в случае необходимости перепланировки пространства двора.

Конструкция изделия состоит из основания, опор и жаровни. Для защиты от ветра пристраиваются стенки над решеткой.

Что касается самого материала, он позволяет готовить сочное мясо, так как обеспечивает жар со всех сторон.

Если модифицировать конструкцию, ее можно использовать, как закрытую барбекюшницу.

Если вы решили обустроить мангал из кирпича на даче, примите во внимание следующие его преимущества и недостатки

Плюсы

  • простой принцип действия;
  • удержание тепла;
  • декоративность;
  • разнообразие моделей;
  • долговечность;
  • удобство использования.

Минусы

  1. стационарность;
  2. высокая стоимость качественного материала;
  3. трудоемкость работ по монтажу.

Совет: Если вы, не имея навыков, решили выложить мангал из кирпича своими руками, выбирайте несложные модели.

Пожарная безопасность

Помните о необходимости соблюдать правила пожарной безопасности. Никто не хочет прерывать отдых для вызова пожарной службы и ликвидации последствий возгорания близлежащих предметов.

Правила установки печи для предотвращения пожара:

  • необходимость сооружения на надежном фундаменте;
  • отделка металлическими листами или другим невозгораемым материалом пола перед печью;
  • размещение на приличном расстоянии от легковоспламеняемых веществ, деревьев, кустов, построек.

Фото 5. Набор импортных огнетушителей различных размеров. В целях пожарной безопасности одним из таких предметов обязательно должна снабжена любая печь барбекю из кирпича: фото демонстрирует, насколько богат выбор у владельца дачи.

Правила эксплуатации:

  • при простое печи, ее накрывают чехлом, чтобы осадки не нарушили функциональность;
  • ограждать детей от близкого от печи нахождения;
  • не оставлять зажженную печь, тем более с едой, без присмотра.

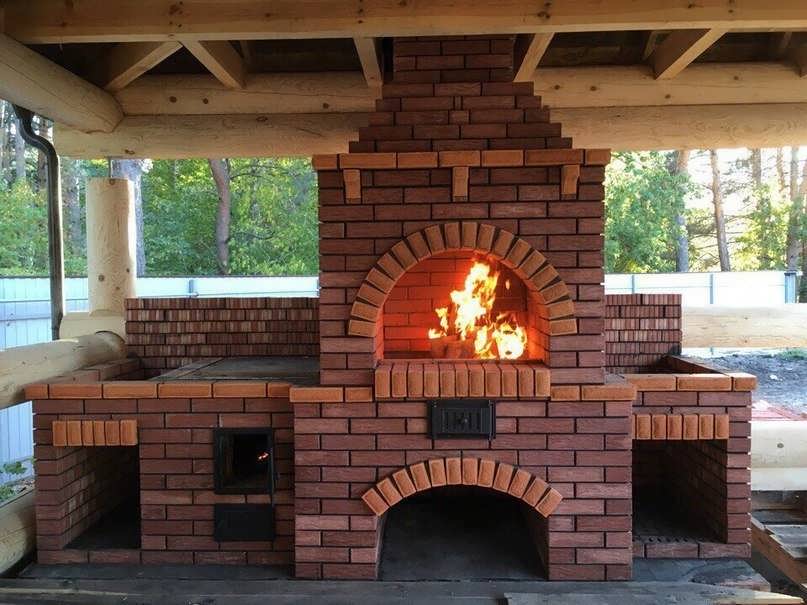

Проекты кирпичных мангалов с печкой

Проект мангала из кирпича с плитой – еще один важный этап и следующий шаг после нахождения правильного места. Вначале нужно продумать конфигурацию и размеры будущей печки. Начать лучше с эскиза, чтобы представить все наглядно.

Проект можно составить самостоятельно, найти готовый вариант в интернете или обратиться к специалистам. Чертеж важен для наглядности и определения последовательности работ, расчета материалов.

Печь мангал с закрытой плитой

Мангал с варочной плитой закрытого типа обустраивается со стенками с боков и сзади. Открыта плита будет только спереди. Одновременно такой мангал может оснащаться духовкой.

Плита для варки закрытого типа привлекательна тем, что еда в ней получается особенной. Приготовление напоминает русскую печь.

Печь мангал с открытой плитой

Мангал с плитой открытого типа привлекателен тем, что на возведение конструкции требуется меньше материала. Еще одно преимущество – больше пространства. Над плитой ничего нет, потому можно использовать емкости любой высоты.

Печь мангал с духовкой плитой

Мангал с духовкой – конструкция с несколькими функциями. На ней можно готовить разные блюда

Важное преимущество – одновременно можно использовать разные отделения конструкции – варить суп на плите, запекать шашлыки на мангале и птицу в духовке

Разновидности барбекю на дачу

Если у вас небольшой участок, и вы хотите его использовать максимально функционально, то необходимо остановить выбор на мобильных моделях. Они просты в монтаже и могут быстро демонтироваться. Приспособления на колесах легко перемещаются по территории сада и запросто вывозятся на природу.

Стационарное барбекю имеет более массивную конструкцию, его нужно устанавливать на предварительно подготовленный фундамент. Часто это целый комплекс, позволяющий большой компании отдохнуть у огня.

Кирпичные печи имеют разную форму и габариты. Они могут монтироваться под крышей или не иметь ее. Различаются модели по форме жаровни – треугольные, круглые, квадратные, многоугольные. Такое разнообразие позволяет подобрать конструкцию, наиболее подходящую под выбранный участок установки.

Строительство

Размеры стационарной печки невелики, поэтому количества материала для изготовления потребуется немного.

Можно воспользоваться стандартной схемой:

  • обыкновенный кирпич – 360 штук;
  • шамотный кирпич – 120 штук;

Помимо этого понадобится раствор из глины и песка

При этом важно уесть нюанс: раствор, предназначенный для кирпичной кладки, обязательно должен быть такой консистенции, которая исключит его прилипание к инструменту, но одновременно не допустит растекания по поверхности кирпичной кладки. Этапы строительства напрямую взаимосвязаны с типом выбранной конструкции

Фундамент

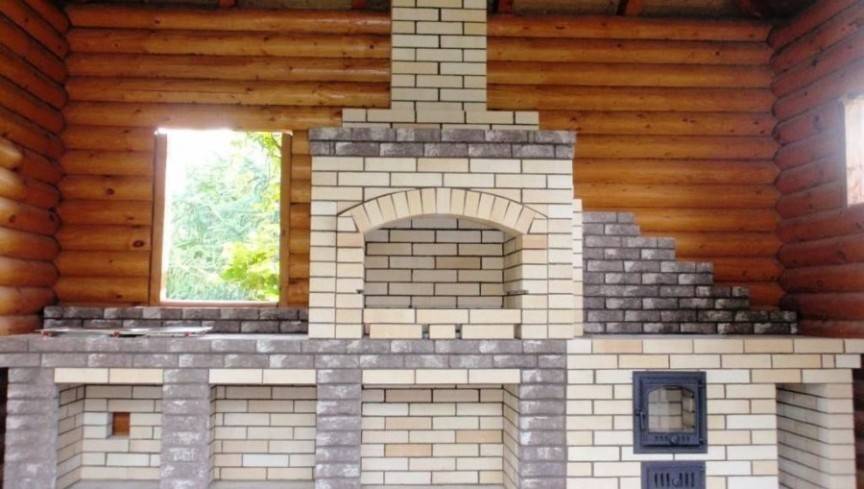

При одновременном строительстве печки и беседки основание под этими двумя сооружениями может быть единым. При установке печки в готовую беседку нужно правильно выбрать место. Принципы обустройства обычно общие с обустройством камина

Например, важно отсутствие сквозняка и безопасность

Под основание копают котлован, глубина которого должна составлять 50-60 см. На дно ямы укладывают гравий и утрамбовывают. Следующий этап – армирование, нужно сделать сетку из проволоки, а по краям установить опалубку. Далее залейте бетоном яму до уровня ниже 5 см от пола.

Оставьте для застывания в зависимости от погодных условий примерно на 20-25 дней. Для профилактики появления сколов застывающий бетон рекомендуется смачивать водой. По истечении срока застывания уложите гидроизоляцию (например, рубероид). Следующим обязательным этапом является возведение подставки.

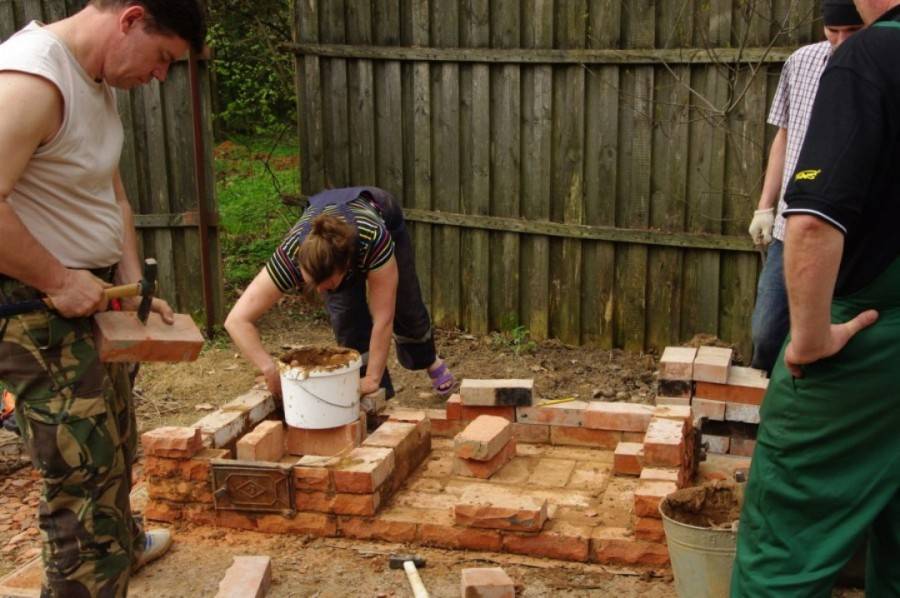

Возведение

Подставка укладывается с учетом чертежа порядовки. В качестве материала подойдет пустотелый кирпич. Если работы выполняют своими руками, надлежит учесть перевязку, уточняя ровность рядов и углов нивелиром

Особое внимание уделите первым шести рядам порядовки. Они будут местом для полок под столешницей

7-й ряд – перекрытие пода, 8-й ряд – перевязка перекрытия и начало дна топки.

Топка

Выполняя 9-й ряд, можно использовать шамот

При футеровке основное внимание стоит уделить толщине раствора: он не должен составлять более 3 мм. Чтобы обеспечить температурное расширение этого вида кирпича, переход между двумя вида должен составлять не менее 20 мм

Если перехода не будет, шамот в процессе использования потрескается, а топка деформируется.

Температурный промежуток выкладывают базальтовым шнуром. Он негорючий, обладает теплоизоляционными свойствами. 10й ряд является продолжением топочной с одновременным сужением. 11й ряд – завершение кладки топки. Тут уже можно установить решетку (колосники).

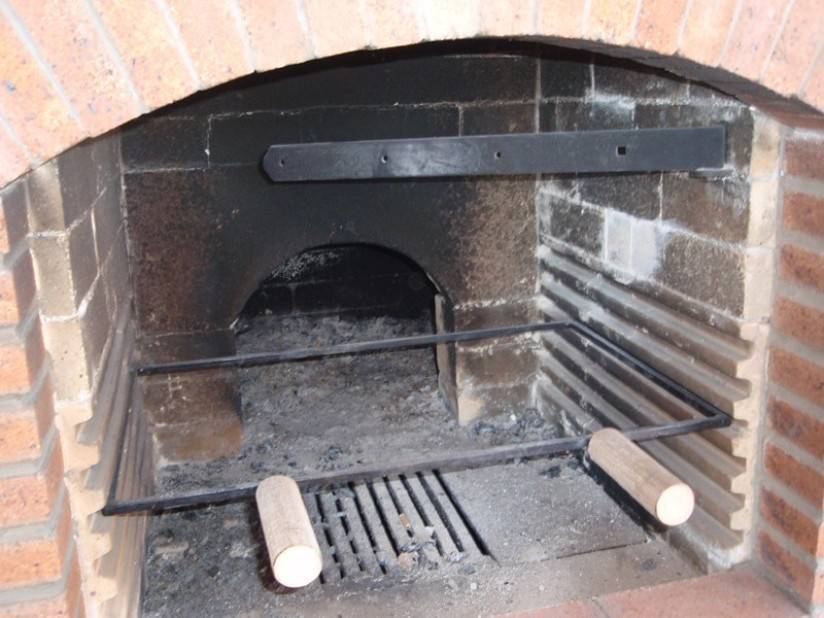

Жаровня

Жаровню формируют, начиная с 12 ряда (с уступа в один кирпич под шампур). Пространство жаровни нужно выложить с 13 по 16 ряды. Формирование стенок заканчивают на 17м ряду.

Свод

Если опыт в обустройстве печек невелик, то свод лучше формировать по шаблону, подготовленному из картона. Шаблон нужно оформить на кирпичи, отмечая маркером точки. По выставленным меткам кирпич впоследствии обрезают, формируя свод. Для лучшей устойчивости можно выполнить оправку из массива дерева. Убрать ее можно после полного высыхания раствора.

Далее возводят дымоходную трубу. Продумайте изоляцию конструкции в месте соприкосновения с кровлей беседки. Выполните изоляцию пола около печки, изолируйте стены и потолок. Этап монтажа вытяжки и дымовой трубы можно упростить, так как составляющие можно приобрести в готовом виде. Вместо кирпича на этом этапе можно применять листовой металл.

Как только будет сформирована кладка, можно оформить разделочный стол. Столешница должна соответствовать размеру кирпичной кладки. В качестве материала для столешницы можно использовать дерево, каменную плиту, многослойную фанеру и чугун. Последний вариант может выступать в роли встроенной варочной поверхности, на которой можно будет готовить пищу.

Как правильно ложить печной кирпич

Чтобы удачно сложить работоспособную уличную печку, в первую очередь соблюдайте такие правила кладки:

  1. Каждый уровень в первую очередь складывайте словно конструктор, без раствора. Примерка даст возможность точно срезать камни в местах где это необходимо и приладить друг к другу.
  2. Поризованный керамический камень замачивается на 2—3 минуты в емкости с водой, потом ложится на место. Жаропрочный камень только ополаскивается от пыли.
  3. Самая большая толщина шва кладки на глиняно-песчаном растворе – 5 мм. Превышение грозит появлением трещин.
  4. Не перевязывайте жаростойкую стенку с обыкновенной. В зазоры между разносортными кирпичами вставляйте листы базальтового картона.
  5. Контролируйте горизонтальность каждого яруса уровнемером, а вертикаль – отвесом.

Выступающий наружу раствор снимайте мастерком, а поверхности внутри обтирайте ветошью смочененой водой. В случае дефицита опыта не стоит пытаться колоть камни киркой, лучше применяйте угловую шлифмашину с отрезным диском по бетону.
