Прокладка проводки в деревянном доме: Обзор вариантов и Фото

Монтаж скрытой проводки

• Необходимо сделать штробы или каналы в дереве, с помощью перьевого сверла, диаметр данного сверла должен соответствовать диаметру трубы или метало- рукава + 1, 2 мм., для того чтобы было легче пропихивать трубы;
• Если используются стальные трубы, то сначала монтируются они, а потом просовываются провода;
• Для гофрированного металлорукава, сначала провода, потом все вместе монтируется в канал;
• Распаячные коробки, желательно устанавливать, так, чтобы к ним всегда был доступ. Выпускать их наружу или использовать ревизионные «люки»;
• Установка выключателе, розеток, установка освещения зашивка стен, если это каркасное строение.

Что такое ретро проводка?

По сути дела, это способ прокладки силовых кабелей в жилых помещениях. Характерные черты этого метода – скрученные между собой одножильные провода, которые крепятся прямо на стены и потолок при помощи специальных роликов (изоляторов). Следует отметить, что во времена наших дедушек и бабушек таким образом проводку монтировали повсюду. Это были невзрачные провода и простенькие изоляторы. Но кто тогда думал об эстетической привлекательности, главное, чтобы работало.

В наше время все кардинально изменилось: изготавливаются разнообразные провода, изоляторы, выключатели всевозможных цветов, форм и размеров. Но по причине «новизны» электропроводка в стиле ретро сейчас является символом роскоши, так как расценки на комплектующие пока еще «кусаются». Далее мы поподробнее остановимся на этих и других нюансах.

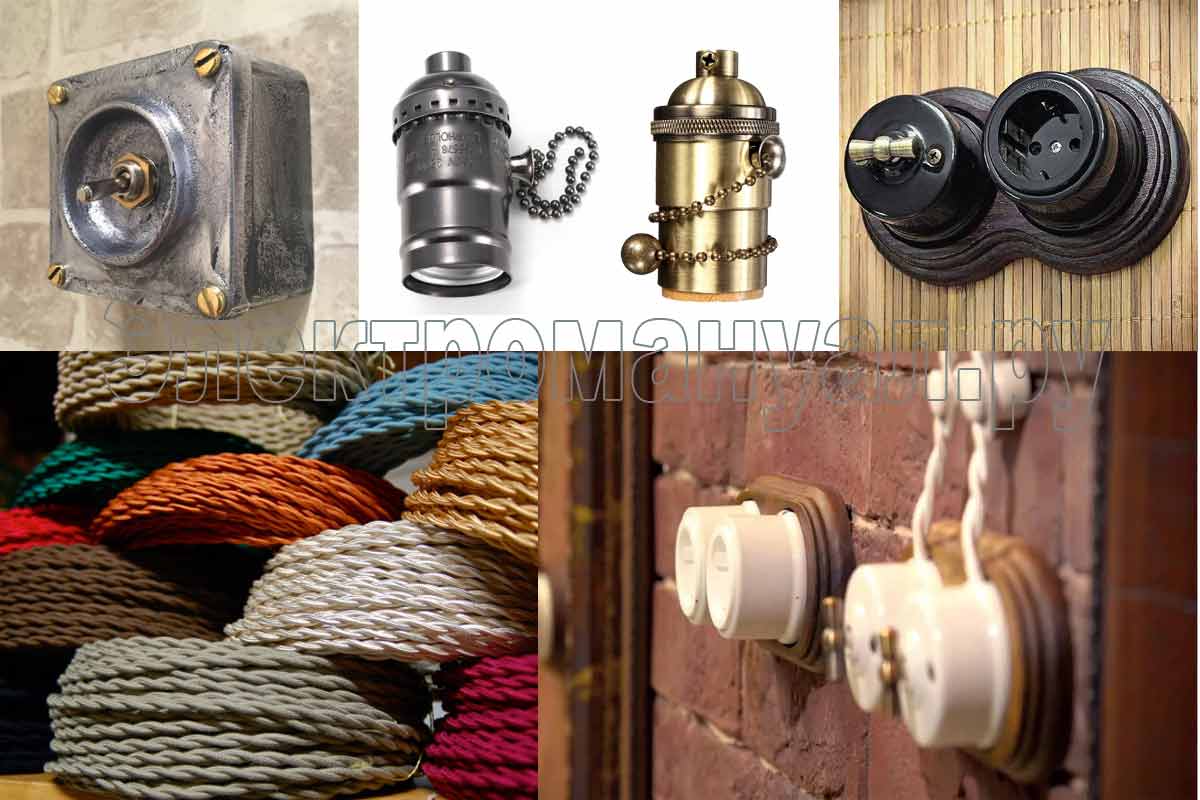

Комплектующие для ретро проводки.

Разводим электропроводку внутри дома

Пример разводки

Внутри дома, в отапливаемой его части, устанавливают электрический щиток. В его состав обычно входят:

• автомат защиты от внешних перегрузок — чтобы проблемы соседей вас не касались
• автоматы защиты и устройства защитного отключения по каждой из силовых линий вашего дома
• шина заземления из витого медного провода сечением не менее 10 мм2
• электрический счетчик — если его нет в корпусе наружного автомата

Автоматы защиты нужны для того, чтобы обесточить ту фазовую линию, в которой ток стал превышать допустимый. Номинал автомата нужно выбирать, опираясь на максимально допустимый ток самого «слабого звена» электрической цепи. Так, ограничение на стандартные бытовые розетки составляет 16 А. Этот показатель и должен обеспечивать защитный автомат. Если будет установлено устройство, рассчитанное на большие токи, то розетки, все то, к чему они прикручены, и то, что будет к ним подключено, останутся не защищенными, что сводит на нет принятие прочих мер.

Устройства защитного отключения срабатывают еще до того, как произошло короткое замыкание. Этот автомат реагирует не на какое-то определенное пороговое значение тока, а на скорость его изменения. УЗО отключает напряжение в цепи в случае, если ток в линии начинает очень быстро расти. Это помогает уберечь людей от поражения электрическим током, а неисправные электроприборы от «выгорания».

Лучший вариант — поставить такое устройство на каждую из фазовых линий в доме. Однако из-за его высокой цены это далеко не всем по карману. Поэтому оптимальным решением представляется установка двух устройств защитного заземления. Одно — на силовые линии дома, другое — на наружные розетки в гараже, бане, сарае и прямо на улице для подключения различных электроинструментов. Однако в этом случае надо быть готовым к тому, что отыскать неисправность сети или неработающий электроприбор будет намного сложнее.

Дифференциальные автоматы защиты совмещают в себе функции двух описанных выше устройств. Это новое поколение электрозащитных приборов. Но пока их высокая стоимость и довольно большие габариты тормозят широкое распространение этой модификации на нашем рынке.

Как правильно выполнить проводку

Открытая проводка.

Прокладку внутренней электрической сети можно сделать различными способами:

Проводка открытым кабелем. Ее выполняют прямо по стене при помощи специальных электромонтажных зажимов, что допускается для одиночного проводника с сечением кабеля не более 6 мм2. В самом простом случае для этого можно использовать все тот же ВВГнг или NYM в двойной изоляции.

Конечно, вид белой изоляции и крепежей плохо сочетается со стенами деревянного дома. Поэтому, учитывая повышенный спрос, многие производители включили в линейку своей продукции электромонтажные изделия, выполненные в духе начала прошлого века. Это и витые силовые кабели в обрезиненных негорючих оплетках, и керамические крепежные катушки, и винтовые выключатели. Такой набор не только гармонично вписывается в образ традиционного деревенского дома, но и позволяет выполнить электропроводку с соблюдением всех норм пожарной и электробезопасности.

• Проводка выполняется теми же марками кабеля, но не просто крепится к стене. Для обеспечения пожарной безопасности ее протягивают через гофрированную трубку из негорючих материалов. Внешний вид такого решения, конечно же, оставляет желать лучшего.
• Вместо некрасивого гофрированного шланга проводку прокладывают по специальному электроустановочному коробу. Он представляет собой полую разборную конструкцию, состоящую из материалов, не поддерживающих горение. Установочная часть крепится к стене. По ней раскладывают проводку из тех же универсальных кабелей и закрепляют их. Затем короба закрывают лицевой частью, которая прячет за собой провода, предотвращая их случайное повреждение. Имея приличный внешний вид, такая конструкция не режет глаз неприкрытыми коммуникациями и защищает деревянные стены и потолок от контакта с потенциально опасными линиями тока. Электромонтажные короба выпускают различных размеров и цветов. Поэтому всегда можно подобрать их под любой интерьер и цветовое оформление.

И напоследок…

Требования к электропроводке в деревянном доме

Основные правила подвода электроэнергии в домах брусового или бревенчатого типов:

• сечение электропроводки должно соответствовать мощности нагрузки с запасом не менее 20%;
• для изоляции кабелей должен использоваться эластичный материал, не поддерживающий горение и устойчивый к внешним воздействиям;
• рекомендуется открытый способ монтажа, что повышает пожарную безопасность;
• в случае применения скрытой схемы внутри перегородок необходимо смонтировать стальные трубы;
• в распределительном щите используют устройство защиты линии и общий пакетный выключатель, позволяющий обесточить дом в случае аварии или проведения ремонта;
• внутри помещений допускаются провода с медными жилами (из алюминиевого кабеля можно сделать наружную часть проводки от столбов);
• для соединения проводников из разнородных материалов следует использовать переходные гильзы, предотвращающие электрохимическую коррозию.

Монтаж электропроводки в частном доме

Пошаговая инструкция по укладке электрических сетей включает несколько этапов. Главными считают ввод кабеля в дом, установку щитка, формирование заземляющего контура, подключение точек питания потребителей.

Распределительный щит

После выбора схемы разводки приступают к сборке основного блока, который содержит:

• общие УЗО и автоматы;
• защитные устройства отдельных групп;
• приборы учета;
• нулевую и заземляющую шины.

Функции жилы определяют по цвету:

• красная, коричневая, белая или черная является фазой;
• синий цвет соответствует нулю;
• желто-зеленая жила является заземляющей.

Сборку щита пошагово выполняют по мере формирования веток электрической сети.

Ввод кабеля в помещение

Подводимый к дому кабель имеет самую большую толщину.

Дальнейшие работы владелец участка выполняет самостоятельно. Если щит установлен на улице, протягивают кабель сечением 10-16 кв. мм. При необходимости размещения в доме нескольких мощных приборов этот параметр увеличивают до 25 кв. мм.

Система защитного отключения

Автоматический выключатель — важная часть проводки. Его не стоит путать с УЗО. Устройства имеют разные принципы работы и назначения. Однако внешне они похожи. УЗО срабатывает при утечке тока, отключая линию.

Автомат используется для защиты электросетей от коротких замыканий и перегрузок. Значит, в состав второго устройства изначально включено первое. Для одноэтажного здания достаточно простого УЗО.

Распределительные коробки

Упрощают процесс укладки кабелей. В коробках соединяют провода, протягиваемые с разных точек. Устройства надежно изолируют скрутки, препятствуют воспламенению в случае перегрева жил.

Коммутация кабелей и конструкций

Для соединения элементов проводки между собой используют:

• пайку;
• скрутку;
• клеммные колодки с пружинами и винтами.

Первый считается сложным, но надежным. Скрутка используется только для сопряжения жил, сделанных из одинакового материала. Этим способом нельзя соединять медь и алюминий.

При подаче тока скрутка расплавляется. Использование клемм — современный способ коммутации элементов электрической сети. Такие изделия упрощают монтаж, обеспечивают надежное соединение.

Подключение розеток, осветительных приборов

При подсоединении этих устройств нужно правильно совмещать жилы с клеммами. Перед включением сети и подачей электричества потребителям замеряют сопротивление изоляции каждой линии мегаомметром.

Заземление

Контур предотвращает поражение жителей дома током. Подключение бытовых приборов с заземлением регламентируется нормами ПУЭ. Кроме провода, контур включает УЗО, отвод на почву. Первое устанавливают в распределительный щит. Отвод делают из металлических уголков, вбитых в землю.

Ввод в дом

Вводной участок, от магистральной линии электропередачи до распределительного щитка, считается наиболее ответственным. Есть два способа, как правильно подвести электричество к дому.

Прокладка кабеля в земле

Это более надёжный способ, потому что проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме этого в случае короткого замыкания и возгорания, исключена возможность того, что пострадают люди или имущество. Благодаря такой высокой пожарной безопасности, подземный ввод особенно рекомендован для деревянных домостроений. К тому же он совершенно не портит внешний вид участка.

В то же время потребуются немалые затраты. Нужно будет прокопать траншею глубиною не менее 0,8 м. Если проход в дом будет осуществляться через фундамент, потребуется установка толстостенной металлической гильзы. Да и сам кабель желательно защитить от химического воздействия грунта, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто располагают в траншее, а предварительно протягивают в металлической трубе или гофре.

Подземный способ желательно использовать на этапе, когда новый дом только строится, так можно обдумать прохождение всех коммуникаций заранее.

Прокладка кабеля по воздуху

Если строение уже возведено, то более дешёвым, удобным и лёгким вариантом будет воздушная линия. Выполняется отпайка от ближайшей опоры магистральной линии электропередачи.

Запомните главное! Ни вы, ни ваши знакомые даже с самым высшим электротехническим образованием не имеют право подниматься на эту опору для выполнения подключений. Такую работу делают электрики из штата энергоснабжающей организации, обслуживающей данную ЛЭП (у них на это есть специальный допуск).

В качестве вводного рекомендуется использовать провод СИП (самонесущий изолированный провод).

Его изоляционный слой выполнен материалом, который выдерживает перепады температур, солнечные лучи и атмосферные осадки. Под слоем изоляции провод СИП имеет не только токопроводящие жилы, но и стальной трос, что обеспечит хорошую натяжку. В случае использования другого кабеля, его нужно будет зафиксировать с помощью хомутов на дополнительном несущем тросе, также натянутом между опорой и домом.

Ещё один важный нюанс. Если пролёт получается более 20 м, то нужно устанавливать дополнительную опору, иначе провис будет большим, что увеличивает механическую нагрузку на провод.

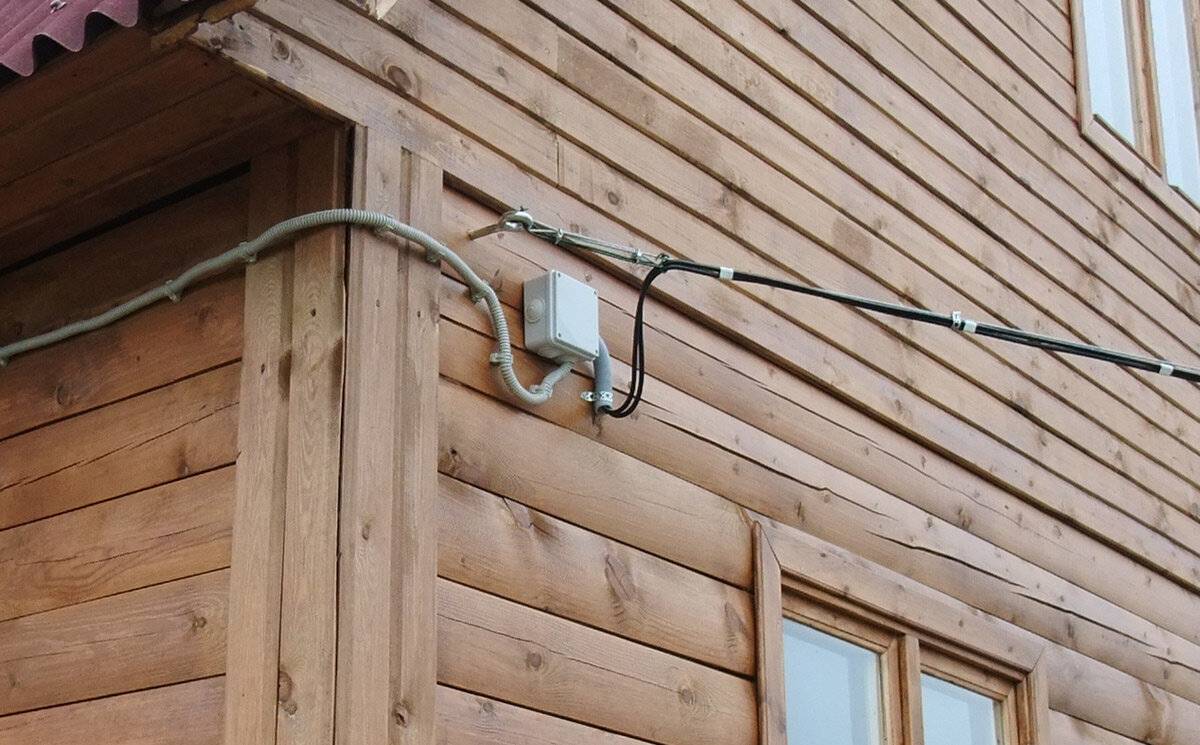

В дом воздушный ввод заводится через просверленное в стене отверстие, в которое монтируется кусок металлической трубы

Очень важно, чтобы на пути прохождения провода не было высоких кустарников и деревьев, хозяйственных построек

Схемы монтажа электропроводки в деревянном доме

Схема монтажа несколько отличается от схемы разводки электропроводки. Места установки всех приборов и линий уже определены, остается обозначить последовательность выполнения электромонтажных работ, то есть очередность подключения тех или иных приборов и оборудования.

Перед началом работ нужно определить мощность, потребляемую всеми электроприборами, включенными одновременно. Если полученное значение менее 15 кВт, устанавливается вводный автомат на 25 А. В случае превышения этой цифры, дополнительно потребуется установка трансформатора.

Далее выполняется установка электросчетчика и вводных автоматов. При установке этих приборов на улице, используется герметичный корпус, защищенный от проникновения внутрь грязи, пыли и влаги. Чтобы снимать показания было удобнее, шкаф оборудуется смотровым окошком.

Установка счетчика выполняется после вводного автомата. Затем устанавливается УЗО, обеспечивающее аварийное отключение тока при коротком замыкании. Далее кабель подводится к электрощиту, находящемуся внутри дома. Номинал автомата, находящегося в доме, на одну ступень ниже, установленного снаружи. В случае каких-либо нарушений он сработает первым, что избавит от необходимости выходить на улицу к вводному устройству.

В домашнем щитке располагаются однополюсные автоматические выключатели, от которых провода расходятся по всем помещениям. Количество таких автоматов соответствует числу потребительских групп. Для возможного подключения новых потребителей, устанавливаются свободные автоматы в количестве 2-3 шт.

Группы потребления в деревянных домах могут иметь разное предназначение. Например, через один автомат подводится питание к розеткам, через другой – к осветительным приборам. К мощному оборудованию – электроплитам, бойлерам, стиральным машинам – питание подводится от персональных автоматов. Отдельные группы включают в себя уличное освещение и подводка питания к хозяйственным постройкам.

Отдельные линии электропитания наилучшим образом обеспечивают безопасную эксплуатацию домашней сети. За счет этого снижается численность потенциально опасных мест соединений, где чаще всего происходит окисление и нагревание контактов. Для удобства монтажа каждая линия на схеме обозначается собственным цветом с указанием очередности прокладки.

Следующим этапом будет разводка проводов и кабелей в помещениях. В деревянных домах прокладка кабельных линий может быть выполнена следующими способами:

• Наружная (открытая) проводка. Прокладывается с использованием изоляторов. В настоящее время этот способ вновь становится популярным при оформлении помещений в стиле ретро.
• Использование кабель-каналов. Фактически это та же открытая проводка, только уложенная в специальные лотки.
• Внутренняя (скрытая) проводка. Ее устройство возможно в том случае, когда планируется обшивка поверхностей потолка и стен. Для прокладки используются металлические гофрированные рукава или металлические трубы. Углы на сгибах составляют 90, 120 или 135 градусов, что дает возможность заменить поврежденный участок кабеля не нарушая отделки. Для соединений проводов используются металлические коробки со свободным доступом к ним.

Далее, в соответствии со схемой, выполняется монтаж розеток или выключателей. Для деревянных домов существуют специальные модели с металлической монтажной пластиной, на которую производится установка внешней панели. Могут использоваться пластины из негорючего пластика, сертифицированного пожарным надзором. В целях безопасности все розетки должны иметь заземляющий провод.

Какая электропроводка подходит для деревянного дома?

Деревянное жилье — это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.

Современное жилье невозможно представить без электропитания. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.

Открытая или закрытая?

В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:

1. Воспользоваться кабель-каналом. Этот метод возможен, если дом имеет достаточно плоские стены, например, покрытые вагонкой. Среди достоинств такого способа прокладки — лёгкий доступ к кабелю, возможность быстрой замены или, в случае надобности, создание новой ветки. Проводка хорошо охлаждается, что снижает возможность перегревов и возгораний. Если вы решите воспользоваться данным методом, помните, что проводка должна заполнять кабель-канал примерно на 60 процентов.

2. В строениях из оцилиндрованного бревна используется способ монтажа проводов на изоляторах. В первую очередь монтируются керамические изоляционные ролики, затем к ним крепится проводка. Такой способ считается устаревшим, однако, пользуется определённой популярностью и по сей день. Некоторые компании специализируются на такой проводке и производят витые пары разных цветов.
3. Монтаж на скобах. Этот метод используют при невозможности проложить проводку в кабель-канале или на изоляторах.

Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.

Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.

Составление схемы

Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов

При составлении плана-схемы отдельное внимание обращается на следующие моменты:

1. Все важные электроузлы (распределительные коробки, счётчик, розетки) должны располагаться в легкодоступном месте. В любой момент может потребоваться обслуживание либо ремонт, и электрик должен беспрепятственно попадать к месту работы.

2. Выключатели располагаются таким образом, чтобы их не скрывала мебель. В идеале они размещаются в метре от пола, однако, по действующим нормативам требования к высоте не предъявляются.

3. При планировании розеток следует предусмотреть, чтобы все бытовые электроприборы подключались к сети без удлинителей. По нормативам, электророзетки располагаются на уровне 25–40 сантиметров от уровня пола. Теоретически, на каждые 6 квадратных метров должно быть одно такое устройство, однако на практике это правило часто нарушается. К примеру, на кухне устанавливается и три розетки.
4. Не допускается скруток и лишних изгибов. Все линии на электрической схеме — прямые, горизонтальные либо вертикальные. Разводка может быть нижняя или верхняя. В первом случае кабель проходит в 15 сантиметрах от пола, во втором — на таком же расстоянии от потолка.
5. Все провода соединяются между собой в специальных распределительных коробках.

Электрическая проводка – идем от щитка к точкам потребления

Здесь речь пойдет об еще одном важном участке электрической проводки. Прежде всего, мы расскажем о соединении кабелей

От скруток вообще нужно отказаться, даже если провода медные, достаточно толстые и одного сечения. Можно их спаивать, о потом закрывать места соединений пластмассовыми колпачками. Но лучше использовать клеммные соединения (они могут быть винтовыми и пружинными). Стоят они недорого, зато контакт будет надежным, а защита от коротких замыканий – высокой. Еще при необходимости подобные соединения можно будет с легкостью заменить.

О способах открытой укладки электропроводки в деревянном доме

Достаточно долгое время внутренние кабели располагались на деревянных поверхностях с помощью специальных изолирующих роликов, который обеспечивали безопасный 1-сантиметровый зазор.

Даже сегодня подобные разводки изредка встречаются в зданиях старой постройки.

Данный метод, к слову, обретает все большую популярность и сейчас среди поклонников ретро-стиля. Они применяют для этого витые кабели, имеющие разные расцветки.

Видео – Электрическая проводка в стиле ретро

Тем не менее, в нынешних условиях подобная открытая разводка будет смотреться как минимум неуместно. Одиночные провода небольшого сечения можно размещать прямо на стенах, крепя их соответствующим электротехническими клипсами. Но изоляция кабелей в данном случае должна быть двойной, а еще лучше – тройной. Еще для прокладки можно использовать гофрированную полимерную трубку. В нее, к слову, можно помещать сразу несколько проводов, что является неоспоримым преимуществом, однако привлекательность при этом в любом случае будет «хромать». Зато электропроводка в деревянном доме будет дополнительно защищена от повреждений, да и зазор, необходимый в целях безопасности, будет обеспечиваться.

Для прокладки в подсобных помещения это оптимальный вариант. Минус же метода состоит в том, что если потребуется заменить один привод, то придется снимать гофру со всех кабелей сразу.

Немалой популярностью пользуются пластиковые кабель-каналы, которые закрываются декоративной крышкой. Их размеры могут быть разными, а потому с выбором подходящего варианта никаких трудностей возникать не должно. Для изготовления используется негорючий пластик, что существенно повышает уровень безопасности.

Цвет таких коробов тоже может быть разным. Еще одно преимущество подобного решения заключается в простоте установки и ремонтных работ – для этого необходимо будет просто снять съемную крышку.

В магазинах можно найти и многочисленные дополнительные аксессуары к таким кабель-каналам, а потому проблема декоративности довольно легко решается.

Видео – Применение кабель-каналов для открытой электропроводки

Своего рода разновидностью таких коробов являются электротехнические плинтусы. Они также комплектуются многочисленными дополнительным аксессуарами, благодаря чему сохраняется общий стиль оформления (пусть электропроводка и будет в данном случае являться открытой).

Еще открытую проводку можно располагать в трубах (как пластиковых, так и металлических). Данный метод неудобен не только в установке, но и при ремонте, а потому оптимальным его не назовешь.

Что же касается выключателей и розеток, то они в данном случае должны иметь снизу несгорающую прокладку. Иногда это предусматривается и самой конструкцией, а иногда приходится вырезать куски соответствующих размеров из металла или же асбеста.

Рекомендуем заранее посчитать необходимое число розеток для каждой конкретной комнаты. Минимизируйте применение удлинителей и тройников (в идеале это следует вообще исключить).

Заключение

Теперь вы в курсе, как выполнять монтаж скрытой электропроводки на любом объекте, построенном из древесины. Электрификация частного дома или дачи, построенных из натуральной древесины — это довольно сложный, дорогостоящий и очень трудоемкий технологический процесс. Если вы обладаете опытом и профессиональными навыками, позволяющими выполнить такие работы, то смело беритесь за монтаж электроразводки. В противном случае лучше пригласит специалиста со стороны, который выполнит все работы в соответствии с нормами и стандартами, а проконтролировать его действия вы вполне сможете, если внимательно прочитали статью!
