Как сделать чудо-лопату (рыхлитель)

Характеристика приспособления

Многие владельцы дачи или частного дома хотели бы иметь в своём распоряжении универсальную лопату для копки огорода, сделанную своими руками. И эта цель вполне осуществима.

Классический вариант чудо-лопаты (гайдамака) представляет собой штыковую конструкцию, с помощью которой можно очень качественно обрабатывать землю абсолютно любой сложности. Такое сооружение представляет собой сочетание рычага и вилл, благодаря которым заострённые части очень легко проникают в землю.

Разумеется, можно воспользоваться электрическим мотоблоком, электрокультиватором или заказать трактор, устройство которого оснащается специальным плугом. Но чтобы произвести все эти действия, необходимо будет потратить довольно большое количество денег для покупки или найма оборудования. Именно поэтому садоводы предпочитают работать своими руками при помощи самодельных устройств.

Чудо-копалка примечательна тем, что её заострённые зубчики очень легко будут входить в грунт, а так как на ней устанавливается специальный рычаг в виде длинной рукояти, можно поднимать очень большие куски почвы, которые будут разрыхляться, ударяясь о вторую часть вил, находящейся на поверхности. В зависимости от различных элементов и глубины для рыхления, инструмент разделяется на несколько видов:

  1. Обычное, которое получило название «пахарь».
  2. Более совершенное с названием «крот».

Обычную лопату (архимедовую) можно без особых усилий изготовить дома. Она состоит из одного надёжного упора и зубьев. Чтобы использовать инструмент, не нужно будет прилагать большой физической силы, но при этом будет увеличиваться скорость работы. Стоит отметить, что если на участке имеются большие глыбы земли, то лопата не справится с этой задачей. Обычно она применяется исключительно для того, чтобы часто обрабатывать чернозёмы.

Глубина штыка «крота» будет составлять примерно 25 см. Её применяют, чтобы осуществлять глубокую копку поверхности. Длина будет достаточной для того, чтобы посадить какую-то овощную культуру. Чтобы применять такое орудие, необходимо будет прилагать некоторые усилия, особенно если работать предстоит на глинозёме и грунте, который очень хорошо спрессован.

  Уборка урожая зерновых культур

Имеется и третий вид лопаты, который считается универсальным. Штыки на нём буду составлять в длину 15–20 см. Их можно очень удобно использовать в тех регионах, где почва сильно промерзает. А также в том случае, если основным грунтом является чернозём.

В том случае, если климат определённой зоны весьма суров и земля промерзает больше, чем на 10 см, то даже этой глубины штыков может не хватить для качественного выполнения задачи.

Делаем чудо-лопату для ленивых своими руками

Вот как бы и огород вскопать и не переутомиться при этом? Чтобы спина не болела и руки не тряслись после работы? Существует ли лопата для ленивых? Да, такая чудо-лопата давно сконструирована и вовсю трудится на дачах народных умельцев. Конечно, по щучьему велению она землю не перевернет, силушку все равно приложить придется, но в гораздо меньших масштабах. Чтобы читатель мог соорудить этот дивный инвентарь своими руками, мы предлагаем фото, видео и чертежи.

Устройство и принцип действия чудо-лопаты

В основе конструкции лежит опорная рамка, к которой прикреплены два рыхлителя: основной и вспомогательный. Основной рыхлитель похож на вилы, к рамке он крепится шарнирно при помощи стальных ушек.

Прутья вспомогательного, или противорежущего, рыхлителя установлены на рамке жестко и на таком расстоянии, чтобы они входили точно посередине зазора между зубьями вил.

В задней части приспособления имеется упор, позволяющий перенести часть усилия по подъему почвы на саму почву.

Чудо-лопата представляет собой опорную рамку, на которой закреплены два рыхлителя

При работе опорную рамку ставят на землю и фиксируют ногой упор, чтобы чудо-лопата не ехала в сторону.

Вилы вонзают в грунт и, нажимая на черенок, поднимают их. Почва ломается на крупные комья и разбивается о зубья вспомогательного рыхлителя.

Затем делается шаг назад, рамка подтягивается ближе, и операция повторяется.

Вилы вонзают в грунт и, нажимая на черенок, поднимают их

Почему стоит пользоваться чудо-лопатой

Это несложное приспособление позволяет быстро, качественно и без валящей с ног усталости обработать значительную по меркам частного огородничества площадь. Вот неполный список достижений чудо-инвентаря:

  • человеку не приходится сгибаться, как при работе с обычной лопатой, что очень полезно для страдающих заболеваниями позвоночника;
  • не требуется поднимать на штыке лопаты тяжелую влажную землю, поэтому руки тоже не устают;
  • ширина обрабатываемой полосы – до 40 см, а это значит, что грядки будут вскопаны в 2 раза быстрее;
  • если на участке много злостных сорняков, то борьба с ними станет эффективнее за счет того, что зубья не режут корневища, а вынимают их на поверхность;
  • если гумусовый слой невелик, то он не будет заделан вглубь, а весь останется на поверхности.

Внимание! Не пытайтесь вскапывать чудо-лопатой тяжелую почву во время засухи. Инструмент будет сломан, а земля останется неразрыхленной

Смекалка народных изобретателей не знает предела, поэтому не исключено, что этот список будет пополнен в ближайшем будущем.

Как сделать чудо-лопату для своего огорода

В магазине чудо-лопата стоит в несколько раз больше своей штыковой сестры, поэтому при наличии мало-мальского опыта работы со сварочным оборудованием можно изготовить этот передовой инструмент самостоятельно.

Для работы понадобятся:

  • пила и дрель по металлу;
  • сварочный аппарат;
  • измерительный инструмент (угольник, рулетка, линейка);
  • стальной уголок или труба для опорной рамки;
  • арматура для зубьев;
  • черенок от шанцевого инструмента, лучше металлический.

Совет. Поскольку у рачительного хозяина все идет в дело, то и здесь можно воспользоваться старыми вещами: спинка от советской металлической кровати вполне может стать рамкой, а ненужная рыболовная острога – вилами.Чудо-лопата своими руками

  1. Изгибаем уголок или трубу для опорной рамки буквой «П». Длина ножек – 80 см, длина перекладины – 35-40 см.
  2. Изготавливаем поперечную планку. Для этого в ней через каждые 50 мм просверливаем отверстия, в которые вставляем отрезки арматуры по 200 мм каждый. Привариваем. При использовании уголка вместо трубы привариваем без сверления. Затем привариваем к рамке поперечину и Т-образный упор.
  3. Отрезаем кусок трубы на 50 мм короче поперечины и аналогичным образом привариваем к ней зубья основного рыхлителя.
  4. Из отрезка трубы и стальных ушек изготавливаем шарнирное соединение.
  5. Вставляем в этот отрезок черенок и закрепляем его.

Совет. Чтобы лопата работала еще лучше, заточите стержни для основного рыхлителя перед сваркой.

Когда полезна чудо-лопата

Чтобы ваш новый инструмент радовал своей производительностью, следует помнить, что он не всемогущ, и давать ему только такую работу, которую он действительно может сделать. Чудо-лопата не способна вырыть яму.

Не стоит поручать ей фигурную копку вокруг клумб или других криволинейных элементов дачного обустройства. Поскольку для подъема вил нужно надавить на черенок своим весом, такая лопата не подойдет хрупкому подростку.

Но если речь идет о быстрой, «с огоньком», вскопке 10-20 соток под картошку, то здесь чудо-лопате нет равных. А самое главное – садовод даже не вспомнит о своей пояснице.

Чудо-лопата своими руками — видео

Конструкция

Лопата, которую нередко называют инструментом для ленивых, не имеет привычного металлического элемента для копки. Конструктивно она характеризуется более длинной ручкой, поскольку, согласно технологии изготовления, должна доставать до плеча пользователя. В зависимости от разновидности изделие может иметь одну либо две планки со штырями, подвижно соединенными друг с другом.

По сути, основной частью суперлопаты являются традиционные вилы, к которым крепится черенок. Механизм заднего упора крепится по бокам. Вторые вилы, расположенные спереди, соединены замком с основными. Именно они отвечают за разбивание земельных комьев, что особенно актуально в работе с утоптанной или глинистой почвой.

За счет механизма рычагов рыхление земли не будет нуждаться в большом усилии рук. Это особенно актуально для пожилых огородников и дачников, у которых имеются заболевания опорно-двигательного аппарата (в том числе болезни позвоночника). Вилы – изделия встречные, одни из них при прохождении сквозь другие выполняют рыхление грунта без его переворачивания. При этом глубина вспашки может быть разной. Минимальный ее показатель составляет 15 см.

Что касается ширины обрабатываемой полосы, то она составляет примерно 50 см. Это, по сути, практически грядка. Передний упор лопаты прикреплен к рыхлителю. Он определяет устойчивость инструмента, делая его похожим на своеобразные ножницы, режущие и дробящие комья земли на мелкие части, что в дальнейшем можно будет подравнять с помощью самых обычных садовых грабель. На первый взгляд кажется, что подобный инструмент сложен в работе, однако практика доказывает обратное.

Из чего и как делать

Конструкции, как вы видели, разные, но набор материалов будет примерно одинаковым. Отличается их количество, а сечение и характеристики остаются неизменными.

Использовать можно круглую или профилированную трубу, металлические прутки или «детали» от вил

Материалы для изготовления

Начинают в основном с изготовления каркаса. Его чаще делают из профилированной трубы, оптимальное сечение 30*30 мм или около того. Важна при этом толщина стенки  — не менее 3 мм. В некоторых моделях использовали уголок. Ширина полочки тоже около 30 мм, толщина металла — не менее 3 мм.

Ручку можно сделать из той же профильной трубы, можно использовать круглую. Важна также толщина стенок. В принципе, сделав фиксатор, можно использовать деревянный держак от лопаты. Некоторые покупные модели предусматривают установку именно деревянного держателя.

Рама из уголка

Основное внимание надо уделить материалу, который используют для зубьев рабочих вил. Это должна быть хорошая конструкционная сталь

Вилы делают из прутка не менее 8 мм в диаметре.

Из чего делают их умельцы:

Отрезают от обычных вил, приваривают на чудо-лопату.
Распрямляют пружины подвески.
Распиливают на узкие полоски автомобильные рессоры.

Если удастся найти хороший пруток — круглый, квадратный или шестигранный — не важно, вам будет намного проще. Неплохой вариант, кстати, с вилами

Но брать надо хорошие, а это недешево. И еще: рассчитывайте размеры чудо-лопаты так, чтобы рабочие вилы имели 8 штырей. Тогда нужно будет купить две шутки обычных вил.

Если конструкцию выбрали с двумя вилами — рабочими и упорными, на упорные можно ставить отрезки подходящей длинны металлического прутка. Нагрузки тут не такие высокие, так что прочности должно хватить. Диаметр прутка — 10 мм, можно использовать ребристую арматуру, которую применяют при армировании фундамента.

Размеры

Большинство фирм, которые выпускают чудо-лопаты имеют целый ряд размеров данного изделия. Люди у нас разные по комплекции и по физической подготовке. Для мужчин можно делать более массивные модели, а для женщин и пожилых людей — меньше и легче. В среднем размеры такие:

Ширина рабочей части — от 45 см до 60 см

Больше делать не стоит: будет тяжело копать и производительность только уменьшится, а не возрастет.
Длинна штырей рабочих вил 220-300 мм.
Расстояние между штырями — 70-80 мм.
Длина ручки — по росту, удобнее, если она заканчивается в районе плеча.
Размеры чудо-лопаты можно подбирать «под себя» — важно чтобы работать было удобно. Все остальные размеры подбираете в зависимости от конструкции и используемого материала

Все остальные размеры подбираете в зависимости от конструкции и используемого материала.

Чертежи

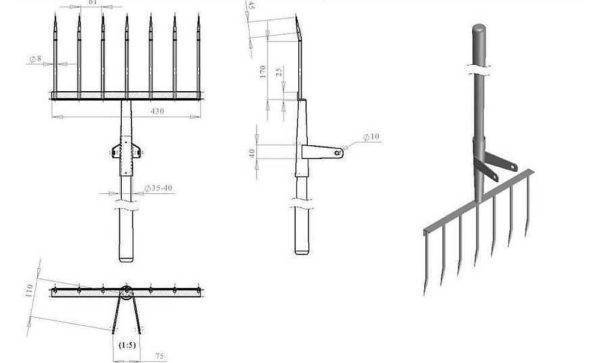

Рабочие вилы чудо-лопаты

Детализация упора и вил упора

Полная конструкция с передним упором

Вариант с одними вилами и рамой-упором сзади

Другие размеры копалки и отличается конструкция упора

Легкокоп с цельногнутой ручкой

Чем же чудо-лопата так хороша?

Ажиотаж вокруг нового инструмента поднялся нешуточный. Казалось бы, зачем изобретать велосипед? Однако необыкновенная лопата так же сильно отличается от привычной нам штыковой, как грабли от вил – цель у инструментов одна, но достигается она по-разному.

Если необходимо тщательно взрыхлить почву, вовсе необязательно переворачивать ее пласты, достаточно слегка приподнять небольшой ее слой, пропуская комья между погруженными в землю зубцами. Именно так работает чудесная лопата.

Больше всего эта необычная лопата похожа на копальные вилы, использующиеся для твердых грунтов, только эти движутся в почве с помощью упора. Есть, правда, одна особенность – работать можно только в увлаженной почве, лучше ранней весной, когда снег уже растаял, но влага еще не полностью испарилась из плодородного слоя.

Принцип действия чудо-лопаты, особенности работы

Данный агрегат основан на использовании физической силы человека, но благодаря особому устройству расходует ее значительно экономичнее, что приводит к меньшей усталости и высокой производительности. Средняя ширина зоны обработки приспособления составляет 40 см, глубина вспашки – около 20 см. Принцип действия основан на встречной работе двух вил, одни из которых внедряются в землю и толкают ее навстречу другим. Рыхление происходит за счет разбивания комьев почвы между стальными прутьями чудо-лопаты.

Chudo-lopata-20

Chudo-lopata-19

Chudo-lopata-22

Chudo-lopata-23

Chudo-lopata-21

Этот помощник имеет ряд преимуществ и выгодно отличается от обоих своих предшественников – лопаты и вил. В отличие от первой нагрузка на работника снижена в несколько раз в связи с отсутствием необходимости подъема отрезанного пласта и его переворачивания. В отличие от вторых качество рыхления значительно выше и увеличена площадь обрабатываемой за один проход территории. Кроме этого отсутствие режущей кромки позволяет увеличить эффективность борьбы с сорняками, так как корневища не перерезаются, что препятствует размножению сорных растений.

Чем отличается и что может

Если быть точным, то это не лопата, а рыхлитель, так как она не просто копает, но еще и разбивает комья. Чудо лопата состоит из двух (иногда одной) планок со штырями, подвижно соединенными. В некоторых моделях также присутствует задний упор — для более легкой копки плотной тяжелой земли. Так что в действительности она больше похожа на двойные вилы (смотрите фото внизу).

Чудо лопата и ее составные части

Из рисунка понятно, что у этого инструмента нет лопаты как таковой, но на этом отличия от классической штыковой лопаты не заканчиваются. У нее еще и ручка значительно выше — она должна вам доставать до плеча. Еще удобно, если на ее верхушке есть поперечная перекладина — можно действовать двумя руками.

Чудо лопата выполняет сразу три операции:

  • рыхлит почву;
  • разбивает комья;
  • «добывает» корни сорняков, не разрывая и не разрезая их (во всяком случае намного меньше их повреждая);
  • легко копает корнеплоды — можно копать морковь, картофель и т.п.

Но основное ее достоинство — она значительно облегчает копку земли, причем основная нагрузка приходится не на спину, как при использовании обычной штыковой лопаты, а на ноги (загонять рабочие вилы в грунт) и на руки (выворачивать вилы из земли). Спина во время работы находится в вертикальном положении и почти не нагружена.

Еще один вариант чудо-лопаты

Единственны минус этого инструмента — это вес. Он действительно гораздо больше, чем у штыковой. Но супер лопата переставляется, ее не надо поднимать. Вернее, ее поднимают только несколько раз: когда устанавливают на грунт в начале ряда. Потом, потянув за ручку, ее просто немного перетягивают.

Есть еще один очень привлекательный момент в использовании чудо-лопаты — копается огород как минимум, в два раза быстрее. Это происходит за счет более широкой рабочей части — до 50-60 см. При условии малой физической нагрузки это очень хорошо.

Как работать

Хоть и не особо сложная это конструкция, но работа с ней имеет свои особенности. Во-первых начинать надо с дальнего края грядки, двигаться потом назад, понемногу перетаскивая назад вилы. Ну а общий порядок действий такой:

  • Взявшись за черенок, поставить чудо лопату, опереть ее на передний рыхлитель.
  • Воткнуть вилы в землю. Вогнать их так, чтобы задний упор коснулся земли. Если земля тяжелая, плотная, может понадобиться дополнительное усилие — надавите ногой на перекладину передних вил.
  • Потянуть черенок «на себя».  При этом движении вилы начнут двигаться вверх. Поднимаясь они проходят через вилы переднего упора, разбивая комки.
  • Перетянуть устройство чуть назад, повторить все действия (воткнуть, дожать, потянуть черенок).

В действительности все очень просто. Стоит попробовать пару раз а дальше все повторяется «на автомате».

Как сделать лопату для уборки снега, обработки земли. Выбор черенка, полотна, сборка лопаты. Советы самодельщиков: чертежи и 70 фото изготовления приспособления

У каждого уважающего себя хозяина дома всегда есть набор инструментов, буквально на все случаи жизни. Но лишь инструментами всё обходится? На самом деле нет.

Лопата – неотъемлемая составляющая любого трудового дела. С её помощью можно вскопать несколько гектаров на дачных участках, откопать машину от снега в самую снежную и знойную погоду, а также принять участие в строительстве фундамента для дома.

Как показывает практика, очень часто лопаты ломаются, тем самым принося множество хлопот. Стоимость её в магазине на сегодняшний день довольно большая, и поэтому не каждый её может приобрести.

В свою очередь мы нашли выход из такой ситуации, и с радостью им поделимся с вами. Сегодня мы расскажем, как сделать лопату своими руками.

Необходимые требования к изготовлению инструмента

Подобные инструменты при изготовлении требуют к себе особого внимания. Как правило, лопаты изготавливают из прочной древесины, металла и пластика.

Каждый производитель кладёт в комплект к лопате несколько запасных ручек, резиновый ободок для удобного использования и инструкцию по её эксплуатации.

Совсем неважен размер планируемой лопаты, важно то, чтобы были учтены все нюансы при её изготовлении, а именно:

Ковш играет самую важную роль, поэтому его необходимо смастерить из качественного и прочного материала.
Размер и длина ручки должны зависеть непосредственно от глубины ковша и его особенностей.
Уделите внимание резиновой ручке, ведь при выполнении полевых или строительных работ, без неё вам будет крайне неудобно.

Лопата для уборки снега

Климат нашей страны в зимнее время особо суров, поэтому нужно быть готовым к обильным снегопадам.

Мы расскажем, как сделать лопату для уборки снега. Для того чтобы сделать такую лопату понадобятся следующие материалы:

  • Большой деревянный или фанерный лист.
  • Несколько алюминиевых полосок.
  • Строительный черенок (приобрести его можно в любом специализированном магазине).
  • Древесная пропитка.
  • Болты, саморезы, шурупы.
  • Шуруповёрт.

Теперь давайте приступим к сборке такой самодельной лопаты.

Сначала изготовьте основание ковша. Для этого возьмите несколько фанерных листов и крепко соедините их между собой при помощи шурупов или гвоздей.

Чтобы фанера не лопнула, советуем обклеить её алюминиевыми полосками для большей прочности. Не забудьте пройтись лобзиком по краям ковша, чтобы придать ему нужную полукруглую форму.

В центре ковша сделайте широкое и глубокое отверстие длинной 4-5 сантиметров.

Далее возьмите деревянный брусок и сделайте из него палку такого размера, чтобы она смогла войти в центр ковша. После зафиксируйте всё болтами. Далее оденьте на лопату резиновую рукоятку.

Финальным этапом всей работы будет нанесение древесной пропитки на самодельную лопату. Это нужно для того, чтобы дерево преждевременно не сгнило от попадания на него влаги.

Собственно теперь вы знаете, как самому сделать лопату для снега. Внимательно следуйте всем указаниям и у вас всё обязательно получится.

Лопата для мотоблока

Наличие мотоблока существенно облегчает работу по хозяйству. С его помощью можно быстро и качественно убрать горы снега, расчистить участок ото льда, а также использовать в сельскохозяйственных и строительных целях.

https://youtube.com/watch?v=LfaXeQvj4t4

Если вы являетесь его счастливым обладателям, то не лишним будет знать, как сделать лопату на мотоблок.

Для начала подготовьте основу. Для этого вам понадобится толстый металлический или алюминиевый лист, шуруповёрт и шурупы соответственно. Тут все предельно ясно.

Возьмите металлический лист и загните его края таким образом, чтобы они смотрели вверх. Затем при помощи шуруповёрта надёжно его зафиксируйте к мотоблоку.

Вот и всё, последовательность всех действий очень проста и понятно. Данная работа займёт около 20-25 минут вашего времени, а в итоге получится замечательная лопата для мотоблока.

Заключение

Уважаемый читатель, спасибо, что воспользовались нашей статьей.

Надеемся, что поданная вам информация была полезной и теперь вам не страшны обильные снега, ибо вы знаете, как собственноручно смастерит лопату. Для более детального изучения рекомендуем посмотреть обучающее видео, как сделать лопату.
