Подключение газового котла: нюансы подключения одноконтурного котла, двухконтурного

Правила установки оборудования

Монтаж и подключение котла к системе следует начинать после прохождения этапа проектирования, когда для агрегата подготовлено место в доме. Если установить его с нарушением требований, специалисты газораспределительной компании не подсоединят оборудование к газовой магистрали.

Общие требования на этапе проектирования

Основные нормы установки газового оборудования прописаны в СНиП 42-01-2002. Вспомогательная информация содержится и в уже недействительном, но полезном СНиП 2.04.08-87.

Обычно все правила учитываются инженером-проектировщиком, но и для себя их знать полезно. Помещением для расположения котла может быть кухня, если мощность прибора колеблется в диапазоне до 60 кВт. Отдельная или пристроенная топочная актуальна для агрегатов с показателем мощности до 150 кВт.

Дополнительные нормы по монтажу газового оборудования приведены в СНиП о котельных установках, а также об отоплении, вентиляции, кондиционировании

Требования к помещению следующие:

1. Минимальное значение высоты комнаты — 2 м, объема — 7,5 м3. Если газовых приборов два и более, параметры меняются на 2,5 м и 13,5 м3 соответственно.
2. Не подходят для установки: подвалы, балконы, санузлы, коридоры, комнаты без форточек.
3. Стены помещения должны быть покрыты негорючими материалами или защищены специальными панелями.
4. Освещение: на 10 м3 комнаты приходится минимум 0,3 м2 окна. При взрыве газа окна представляют собой легкосбрасываемую конструкцию, что повышает безопасность эксплуатации оборудования.
5. Обязательно наличие заземления, трубопровода холодной воды.
6. Сечение дымохода соответствует мощности устанавливаемого оборудования.
7. Оставлено пространство вокруг прибора: спереди — от 1,25 м, по бокам (если необходимо обслуживание) — от 0,7 м.
8. Соблюдено расстояние от вертикального дымохода до агрегата — не больше 3 м.

Должна предусматриваться и вентиляция. Естественная рассчитывается в размере 3-х объемов комнаты за час. При организации приточной к этому значению добавляется воздух на горение (параметр указывается в паспорте котла).

Требования касаются не только помещений. Регламентируется и расстояние от навесного прибора до ближайших конструкций. Эти сведения указываются производителем в инструкции к оборудованию.

Если двухконтурный котел устанавливается на деревянную стену, к ней крепится лист кровельной стали (0,8 – 1 мм) или плита минерита. При условии расположения оборудования не в кухне возможен и асбест

Напольные модели котлов устанавливаются на негорючие основания. Если поверхность деревянная, обязательна металлическая подложка.

Рекомендуется размещать прибор как можно ближе к газовой трубе. Использование специальных шлангов допустимо, но они не должны быть большой длины. В продаже встречаются сильфонные шланги до 5 м, они разрешены к установке, но по европейским стандартам длина ограничивается двумя метрами.

Процесс подготовки документации

После общего ознакомления с тем, как технически правильно подключать двухконтурные газовые котлы, можно приступить к подготовке документации. Первый этап — получение ТУ. Необходимо обратиться в районную газовую службу с заявлением, где указан предполагаемый объем потребления голубого топлива в час.

Технические условия выдаются через 1-2 недели. Документ является разрешением на подключение жилья к газовой магистрали.

Второй этап — согласно ТУ разрабатывается проект установки оборудования. Третий — утверждение подготовленной документации инженерами обслуживающей газораспределительной компании.

Проект включает как схему установки самого котла, так и прокладку газопровода от точки подключения до магистрали. Если речь о частном доме, добавляется чертеж проведения коммуникаций по участку

В контролирующую организацию подается техпаспорт котла, инструкция по эксплуатации, сертификаты, заключение экспертизы о соответствии прибора всем нормам. Необходимые бумаги предоставляются производителем двухконтурного котла.

Согласование документации может произойти за неделю или продлиться до 3 месяцев, все зависит от сложности проекта. В случае отказа инспекция обязана предоставить список правок для устранения недостатков. Если все требования соблюдены, проставляются печати и можно приступать к подключению оборудования.

Правила пользования газовым котлом

Рассмотрим, как правильно пользоваться газовым котлом.

Инструкция по розжигу

Один из узлов конструкции газовых котлов, которым они отличаются друг от друга – система розжига. Поэтому при запуске котлов разного типа могут существовать определённые тонкости. Прежде чем приступить к запуску устройства в эксплуатацию необходимо изучить инструкцию по эксплуатации. Как последовательность розжига выглядит так:

1. Визуальный осмотр системы на предмет наличия протечек. Для этого термостат выставляют на максимум. В таком случае происходит автоматическое переключение.

2. При выполнении этой операции котёл должен быть подключён к электросети. После того как начнёт работать, послышится небольшой шум и после наполнения системы теплоносителей сработает автоматический поджог системы и котёл выйдет на установленные режимы эксплуатации.

Как правильно отключить котёл

Если в течение определённого времени, использование котла не планируется, то имеет смысл его отключить. Первым делом закрывают вентиль подачи газа. Установленная автоматика управления и насосы должны быть обесточены. Разумеется, нельзя забывать о перекрытии подачи теплоносителя и воды, если он применяется для её нагрева. Если ожидается, что во время простоя возможно падение температуры ниже нуля, то придётся сливать воду.

Самостоятельная диагностика

Эксплуатация газового оборудования будет значительно упрощена, если в нём предусмотрена система самостоятельного диагностирования. Большинство производителей, уже довольно давно устанавливает подобные системы на свою продукцию. Сообщения об ошибках выводят на встроенный монитор. У отдельных производителей, ошибка А7, говорит о неисправности датчика температуры. Самодиагностика газового оборудования упрощает его эксплуатацию. Расшифровка кодов, которые отображаются на мониторе, обычно приводят в руководстве по эксплуатации.

Защита от замерзания

Одно из ключевых правил безопасной эксплуатации газового оборудования – это гарантия наличия минимальной температуры рабочей среды, которая не позволит ей замёрзнуть. Если вода, залитая в систему отопления, замёрзнет, то это приведёт к непоправимым последствиям, в частности, разрыву радиатора.

В большинстве моделей, эксплуатируемых в наши дни, постоянного надзора за состоянием теплоносителя. В них предусмотрена защита от замерзания, один из компонентов – циркуляционный насос, который включается для обеспечения принудительного движения воды (теплоносителя) по системе. Как правило, он включается в автоматическом режиме по достижении водой температуры в 10 градусов. Если в силу определённых причин, температура упала ещё ниже, то кроме насоса включается вспомогательный нагреватель, подогревающий воду до заданного уровня, например, 18 градусов.

Что делать, если появились неисправности

Даже в ходе правильной эксплуатации котельного оборудования могут возникать определённые неполадки. В некоторых котлах могут происходить следующие перебои:

• перегрев котла;
• отказал датчик температуры;
• во время работы котёл работает слишком шумно.

Как правило, некоторые поломки могут быть вызваны нарушениями режимов эксплуатации, заводскими дефектами, падением давления в газопроводе, перепад напряжения в питающей сети, ошибки, допущенные во время установки газового котла.

Некоторые владельцы газовых устройств пытаются решить возникшие проблемы самостоятельно, но целесообразнее вызвать специалистов из обслуживающей организации.

Общие правила безопасности

Производители газового отопительного оборудования уделяют много внимания его безопасности, несмотря на это, оборудование этого класса может послужить источником опасности

Пожарный департамент МЧС не устаёт постоянно говорить о мерах предосторожности, в частности, недопустимо приобретать газовое котельное оборудование в компаниях, которые не обладают соответствующей лицензией. В комплект поставки должно входить руководство или инструкция по эксплуатации. Монтаж оборудования и его запуск в эксплуатацию могут только работники соответствующих организаций

Подобное оборудование должно проходить проверку технического состояния. Как правило, это проделывают один раз в год

Монтаж оборудования и его запуск в эксплуатацию могут только работники соответствующих организаций. Подобное оборудование должно проходить проверку технического состояния. Как правило, это проделывают один раз в год.

В котельной недопустимо хранение предметов, не имеющих отношения к эксплуатации или обслуживания установленного оборудования. И ещё, верхняя граница нагрева теплоносителя не должна превышать 90 градусов.

Конструкции котлов и способы устройства дымовых труб

Есть два типа горелок для газовых котлов:

Открытые. В них кислород для горения забирается из помещения, в котором установлен котел. Потому такой тип горелок или отлов называют еще «атмосферными». В таких газовых котлах отвод дымовых газов требует наличия трубы с выходом в атмосферу и хорошей тягой.
Способы вывода дымохода от газового котла
Камеры сгорания закрытого типа (турбированные котлы). Они работают в паре с дымоходами коаксиального типа — из двух вставленных друг в друга труб. По одной трубе отводятся продукты сгорания, по другое поступает воздух для поддержания горения. Коаксиальная труба обычно выводится через стену на улицу. Потому говорят, что подобные газовые котлы не имеют дымохода. Но, при желании, вывести дымовую трубу можно и в атмосферный дымоход

В этом случае нужна нормальная тяга (при выводе в стену это неважно, так как движение газов обеспечивает турбина).

Понятно, что выбор типа дымохода в первую очередь зависит от типа камеры сгорания. В одном случае это должна быть коаксиальная труба, в другом — обычная. Но кроме этого есть еще множество нюансов по конструктивному исполнению.

Рекомендации по монтажным работам

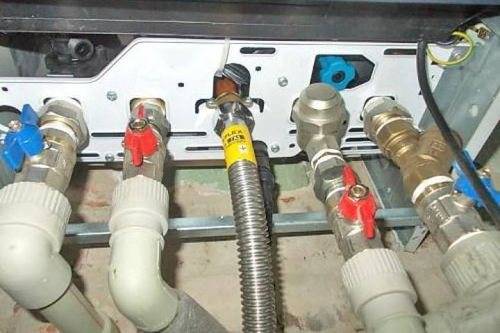

Когда монтируется гибкая подводка для газа, важно соблюсти некоторые правила, одно из них предусматривает установку оборудования на расстоянии в 4 метрах или меньше от жесткого газопровода. Между гибким шлангом и газовым краном должна находиться диэлектрическая вставка

Для гибкой подводки бытового газового оборудования могут использоваться все три разновидности шлангов, которые еще называются рукавами. Резинотканевые обеспечивают высшую степень безопасности газового оборудования. На трубу, по которой газ будет поступать к жилому дому, подается положительный электрический потенциал. Это необходимо для того, чтобы труба, которая находится в почве, не корродировала. На входе в жилое помещение труба обладает диэлектрической вставкой, а стояки не находятся под потенциалом.

Как правильно установить коаксиальный дымоход газового котла, правила установки

До того, как выполнить установку коаксиального дымохода стоит как минимум определиться с его размером и позаботиться о вентиляции помещения.

Размеры дымоотвода

Для соединения труб часто применяется тройник, важно чтобы патрубки были одинаковы по диаметру. По окончанию монтажа все части дымохода скрепляются и крепко фиксируются зажимами

По окончанию монтажа все части дымохода скрепляются и крепко фиксируются зажимами.

Наклон коаксиальной трубы газового котла

Самый качественный монтаж с уклоном в сторону выполнен тогда, когда конденсат находится на достаточном удалении от котла, и естественным образом испаряется в атмосферу. Но это только в то время года, пока температура держится выше 0 градусов.

Когда приходят морозы, у дымоотвода с наклоном к земле, капли конденсата примерзают. В результате ледяное образование полностью или частично останавливает транспортировку кислорода в котел, поэтому топливо начинает неэффективно сгорать. Из этого следует плохой нагрев теплоносителя, а также увеличенный расход газа. А расход этого топлива очень важен, особенно в том случае, если у вас нет центрального газоснабжения и вы закупаете газ в баллонах.

Конденсат может стекать к напольному газовому котлу с коаксиальным дымоходом. Чтобы не заморачиваться о вопросе сбора конденсата, можно сделать его слив в канализацию.

Обеспечение вентиляции

Многие хозяева считают, что котлу с закрытой камерой сгорания, не нужна вентиляция вообще. И вроде бы все правильно, ведь забор воздуха идет не из жилых комнат.

Но и обойтись без вентиляции никак нельзя. Во-первых, постоянная циркуляция воздуха будет держать в норме влажность, препятствуя образованию ржавчины в конструкционных узлах котла отопления.

Во-вторых, нужно помнить, что любое устройство может рано или поздно сломаться. Когда котельная хорошо проветривается, в случае поломки некоторых узлов котла, часть опасных выбросов будет выводиться естественным путем. Поэтому вы не отравитесь опасными соединениями.

Защита коаксиального дымохода от обледенения и ветра

Обледенение дымохода — неприятное явление, которое свойственно всем конструкциям данного типа.

Признаки обледенения:

• Котел загорается и спустя некоторое время тухнет. Как с этим бороться, читайте, переходя по ссылке.
• На экране появляется сообщение «Отрыв пламени».
• Конденсат появляется на воздуховоде, преимущественно там, где заходит воздух с улицы.

Устранить проблему можно разными способами — увеличить мощность системы отопления, обеспечить дополнительный приток кислорода из помещения. Также справляться с обледенением можно методом уменьшения контрольного значения дельты котла — зимой нужно вводить минимально возможный показатель.

Иногда хозяева сталкиваются с такой ситуацией, что через дымоотвод котел просто-напросто задувает.

Для этого умельцы придумали интересную защиту от ветра:

Первым делом важно хорошо утеплить коаксиальный дымоход, тогда влага будет гораздо меньше конденсироваться, и тяга будет стабильной.
На внутреннюю трубу монтируется колено того же размера что и труба, а сориентировано оно должно быть в потолок.
Дымоход загоняется в цилиндр (сделанный своими силами или можно приобрести готовый) с прорезью в передней части и диаметром, равным толщине трубы дымоотвода.
Колено дымоотвода направляется верх, сквозь цилиндр, и прикрывается колпаком, защищающим от снега и дождя. Защитный элемент важно крепить болтами и галками, так как саморезы от сильного ветра могут вывалиться через пару месяцев.. Такая модификация дымоотвода хорошо защитит его от негативных природных явлений, а также от штормового ветра

Помните про нормы установки, ведь нарушение требований, прописанных в СНиПах, может привести к неприятным последствиям

Такая модификация дымоотвода хорошо защитит его от негативных природных явлений, а также от штормового ветра. Помните про нормы установки, ведь нарушение требований, прописанных в СНиПах, может привести к неприятным последствиям.

Монтаж

После того, как потребитель определиться с тем, какой газовый шланг подойдет для котла отопления, ему придется задуматься об установке. Данная процедура не отличается сложностью, но проводить ее нужно, осознавая необходимость в точном соблюдении алгоритма. Чтобы объединить котел с магистралью посредством гибкого шланга, необходимо подготовить разводной ключ, мыльный раствор, отвертку, кисть и уплотнитель.

Потом потребителю нужно соблюдать следующий порядок действий:

1. Прекратить подачу газа.
2. Установить и выровнять котел возле отпуска.
3. Помещают уплотнитель на штуцер.
4. Его фиксация на отпуске. При несовпадении параметров используют переходник.
5. Присоединение шланга к котлу.
6. Проведение теста на герметичность с помощью мыльного раствора.

Если возникнет утечка, нужно проверить состояние вентиля и намотки.

Особенности соединения с дымоходом

Для одного типа котлов нужен обычный дымоход, вторым соосный, а некоторые вовсе в нем не нуждаются. Первым и главным правилом при соединении дымохода считается то, что диаметр его трубы берется такой же, как у выходного патрубка. Какого диаметра будет дымоход вычисляется исходя из показателя мощности. Так например, для мощности в 24 кВт диаметр будет равен 120мм, для 30кВт -130 и т. д.

Диаметр патрубка, соединяющегося с агрегатом берется до двадцати пяти сантиметров.

Важно: Запрещено в качестве соединяющего участка котла с дымоходом гофру, а также дымоход делать кирпичным, т. к

в процессе горения кислотные пары будут способствовать разрушению его стенок.

Монтаж коаксиального дымохода производится в строго горизонтальном положении с выводом в стену. Этот дымоотвод представлен конструкцией трубы в трубе. Внутренняя часть трубы выполняет функцию отведения паров из агрегата, а наружная нужна для поступления воздуха к камере сгорания. Благодаря этому воздух нагревается и увеличивается эффективность котла.

Материалы и инструменты

Материалы:

• Трубы, запорная арматура, обратные клапаны — к ним не предъявляется особых требований: используйте те же материалы, что и для работы с ГВС или системами отопления.
• Расширительный бачок — на систему бытового водоснабжения требуется отдельный, служит для предотвращения резких перепадов давления при открытии/закрытии кранов.

Внимание! Бачок должен быть предназначен для использования с горячей водой, обычно подобные устройства обозначаются специальной маркировкой. Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос

Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос.

Кроме того, в системах ГВС с рециркуляцией, требуется отдельный насос для циркуляции воды в контуре ГВС.

Это избавит от необходимости ждать поступления горячей воды по трубам большой длины от места установки водонагревателя: вода сразу будет горячей.

• Провода и мелкая электрическая обвязка — если планируется подключение термостата водонагревателя к автоматике котла.
• Крепёж — особенно в случае настенной установки, также для закрепления труб и насосов.
• Стандартный сантехнический набор герметиков, уплотнителей, прокладок.

Инструмент:

• газовый ключ;
• гаечные ключи различных диаметров;
• ключ разводной;
• строительный уровень;
• перфоратор, отвёртки, шуруповёрт;
• минимальный набор электрика: нож, кусачки, изолента, тестер фазы.

Процесс монтажа: как подключить

В идеале бойлер должен находиться как можно ближе к котлу отопления для минимизации теплопотерь.

Подача холодной воды всегда осуществляется в нижний патрубок бойлера, а забор горячей — из верхнего.

1. Выберите место размещения водонагревателя так, чтобы не мешал и был удобен в обслуживании. Монтируете кронштейны, подставки, закрепляете его на них.
2. Подключаетесь к сети ХВС: делаете отвод, ставите запорный кран и фильтр грубой очистки.
3. Через тройник отводите линию ХВС к потребителям, второй выход подключаете к бойлеру через предохранительный клапан.
4. Подключаете к бойлеру линию ГВС в доме, не забывая про расширительный бачок на ней. Кроме того, ставите краны-байпасы, чтобы можно было отключить его от контура на время обслуживания.
5. Теперь подключаете бойлер к газовому котлу по одной из приведённых схем. Не забудьте отключить котёл и перекрыть систему перед подключением!
6. Подключите электронику, датчики, насосы согласно инструкции.

Запуск и проверка

После монтажа в первую очередь необходимо подключить и заполнить бойлер холодной водой. Убедитесь, что из системы удалены все воздушные пробки, а бойлер заполнен полностью, чтобы не привести к его перегреву.

Когда бойлер заполнен, выставляете желаемую температуру с помощью автоматики. Запускаете котёл, открываете подачу теплоносителя из системы отопления к бойлеру.

Когда система выйдет на рабочий режим, убедитесь, что предохранительный клапан (обычно настроен на 8 бар) не подтекает, т. е. в системе нет избыточного давления. А также следует проверить все соединения, уплотнители и краны на предмет протечек.

Устройство двухконтурного газового котла

Для того чтобы понять принцип работы газового двухконтурного котла, необходимо разобраться в его устройстве. Он состоит из множества отдельных модулей, которые нагревают теплоноситель в отопительном контуре и выполняют переключение на контур ГВС. Слаженная работа всех составляющих позволяет рассчитывать на беспроблемную эксплуатацию оборудования. Зная устройство двухконтурного котла, можно разобраться и в его принципе действия.

Мы не будем рассматривать устройство двухконтурных котлов с точностью до винтика, так как нам достаточно разобраться в назначении основных узлов. Внутри котла мы найдем:

Устройство моделей с двумя контурами: отопительным и контуром ГВС.

• Горелку, располагающуюся в открытой или закрытой камере сгорания – это сердце любого отопительного котла. Она нагревает теплоноситель и генерирует тепло для работы контура ГВС. Для обеспечения точной поддержки заданной температуры она наделяется системой электронной модуляции пламени;
• Камеру сгорания – в ней располагается вышеуказанная горелка. Она может быть открытой или закрытой. В закрытой камере сгорания (а точнее, над ней) мы найдем вентилятор, отвечающей за нагнетание воздуха и за удаление продуктов сгорания. Именно он и является источником тихого шума при включении котла;
• Циркуляционный насос – обеспечивает принудительную циркуляцию теплоносителя по отопительной системе и при работе контура ГВС. В отличие от вентилятора камеры сгорания, насос не является источником шума и работает максимально бесшумно;
• Трехходовой клапан – именно эта штука отвечает за переключение системы в режим генерации горячей воды;
• Основной теплообменник – в устройстве двухконтурного настенного газового котла он располагается над горелкой, в камере сгорания. Здесь происходит нагрев теплоносителя, используемого в контуре отопления или в контуре ГВС для нагрева воды;
• Вторичный теплообменник – именно в нем происходит подготовка горячей воды;
• Автоматику – она контролирует параметры работы техники, проверяет температуру теплоносителя и горячей воды, управляет модуляцией, включает и отключает различные узлы, контролирует наличие пламени, фиксирует ошибки и выполняет прочие полезные функции.

В нижней части корпусов располагаются патрубки для подключения отопительной системы, труб с холодной водой, труб с горячей водой и с газом.

В некоторых моделях газовых двухконтурных котлов используются сдвоенные теплообменники. Но принцип работы остается практически тем же самым.

Можно заметить, что устройство газовой колонки отличается только отсутствием контура отопления.

Мы выяснили устройство двухконтурного настенного газового котла – оно кажется немного сложным, но если разобраться в назначении тех или иных узлов, то сложности исчезнут. Здесь мы можем отметить схожесть с газовым проточным водонагревателем, от которого здесь осталась горелка с теплообменником. Все остальное взято от настенных одноконтурных котлов. Несомненным плюсом является наличие встроенной обвязки – это расширительный бачок, циркуляционный насос и группа безопасности.

Разбирая принцип работы и устройство газового двухконтурного котла, следует отметить тот факт, что вода из контура ГВС никогда не смешивается с теплоносителем. В отопительную систему теплоноситель заливается через отдельную трубу, подключенную к отоплению. Горячая вода подготавливается за счет части теплоносителя, циркулирующего через вторичный теплообменник. Впрочем, об этом мы расскажем чуточку позже.

Инструкция по подключению

Подключение дымохода для газового котла отличается некоторыми особенностями, необходимо в точности соблюдать все требования и нормы. Следует рассмотреть инструкцию, как можно своими руками смонтировать дымоход для котла.

Последовательность работ:

• подготовка самой трубы к монтажу, сборка всех необходимых деталей для подключения;
• прикрепление конструкции к газовому котлу, фиксирование на поверхности;
• изоляция соединений, проверка работоспособности.

При этом сначала надо в точности определить, как именно будет производиться монтаж, что может понадобиться в процессе работы. Как осуществляется подключение дымохода различными методами?

Схема устройства дымохода для газового котла.

Первый метод начинается с того, что выполняется одна из самых сложных и грязных типов работы. Придется прорезать отверстие для вытяжного оборудования в стене. Размер его зависит от того, какой диаметр будет иметь труба, из какого материала она изготовлена. По заранее выполненным чертежам делается разметка на стене, проверяется расположение не только трубы, но и возможность подключения ее к газовому котлу. Только после этого можно начинать резать отверстие (испортить стену легко, поэтому лучше проверить все несколько раз).

Далее нужно через уже готовый проем вывести дымоход, изолировать его. Один конец трубы подключается к патрубку газового котла, второй конец необходимо нарастить при помощи последовательного соединения специальных звеньев. При этом нельзя забывать, что все крепления осуществляется при помощи кронштейнов, которые идут с шагом в один-два метра. Наращивать конструкцию дымохода надо до того момента, как высота над коньком будет составлять минимум пять метров. После этого делается установка конусообразного наконечника для защиты внутренней полости трубы от мусора, листьев и прочего. Нельзя ставить зонтики и подобные устройства, только специальные конусы для газовых труб.

После этого проводится ряд работ:

• стыки трубы усиливаются специальными хомутами, которые необходимо стягивать при помощи болтов;
• наружные части труб надо защитить покрытием от образования коррозии;
• стыки и все отверстия, которые находятся снаружи, обрабатываются при помощи огнеупорных смесей.

Схема размещения дымовых труб.

Второй вариант, по которому осуществляется монтаж трубы для газового котла, выполняется не через стену, а через крышу. Такой метод применяется чаще всего для частных домов. Работы сложны, так как необходимо провести подготовку перед тем, как начать прорезать отверстие. Если вы не уверены в своих силах, то лучше всего эту работу доверить специалистам. Диаметр отверстия для прохода трубы должен соответствовать диаметру дымохода, не быть слишком большим.

Вся разметка должна быть перепроверена, газовый котел должен находиться под отверстием. После того как эта сложная часть работы выполнена, необходимо приступать к соединению края дымовой трубы и патрубка от котла. На данном участке необходимо прикрепить трубу к стене при помощи специального опорного кронштейна. При наращивании конструкции необходимо такие кронштейны ставить с шагом в 3-4 м, через каждые два метра требуется установка стеновых хомутов.

При прохождении трубы через конструкцию крыши следует использовать проходной патрубок и подкрышные листы с переменным углом. Для верхней части дымовой трубы применяется фартук, конусообразный наконечник для защиты от дождя, снега, мусора. После того как основной монтаж окончен, необходимо все стыки обработать герметиками, на участке, где труба и газовый котел соединяются, обеспечить наличие огнеупорных смесей.

Монтаж оборудования для газового котла отличается многими особенностями, но главной трудностью является вывод самого дымохода через стену или крышу.

Гидрострелка в системе параллельного подключения

Гидрострелка — это прибор, обеспечивающий гидравлическую развязку потоков, поставляемых в отдельные контуры системы отопления. Она играет роль буферной емкости, принимающей поток нагретого котлами теплоносителя и распределяющей ее по потребителям в разветвленной системе.

Зачастую требующийся для них объем теплоносителя разнится, отличается скорость движения нагретой воды и ее давление. А в рассматриваемой ситуации перемещение нагретой воды от каждого из котлов стимулирует еще и свой циркуляционный насос.

При включении мощного насоса происходит неравномерное распределение теплоносителя по контурам. Так вот, задача гидрострелки заключается в выравнивании этого давления. Благодаря тому что внутри нее фактически нет гидравлического сопротивления, она свободно примет и распределит потоки теплоносителя от обоих котлов.

Разберемся, так ли он необходим в параллельной системе подключения 2 котлов, тем более что если гидроразделитель покупать и устанавливать с помощью мастера, а не своими руками, итоговая сумма неприятно удивит.

Прибор представляет собой отрезок трубы с патрубками, пустотелый либо с фильтрующими сетками для отвода пузырьков и отсева попадающий загрязнений. Его можно ставить в любом положении, но чаще вертикально, оборудуя сверху воздухоотводчик, а снизу запорный кран для прочистки. Устанавливается гидрострелка между котлом и отопительными контурами

В классической схеме подключения гидроразделитель обычно не требуется, так как конфликт 2-3 насосов можно выровнять и без этого устройства. Соответственно, если у вас 2 котел используется исключительно в качестве резервного и в системе нет более 3-4 насосов, в нем не возникает особой необходимости.

Но если контуров с принудительной циркуляцией больше или котлы отопления работают одновременно на мощность — лучше всего произвести монтаж этого устройства. Опять-же неизвестно, будете ли вы пользоваться вторым котлом в постоянном или только в резервном режиме, так что лучше перестраховаться.
