Схема водоснабжения дома с накопительным баком
Представленная схема легко интегрируется в существующую трубную разводку как в водоснабжение с одним центральным трубопроводом, так и с несколькими. Ее компактность обусловлена использованием свободного пространства над резервуаром, в котором на кронштейнах подвешивается насосная станция.
На рисунке 1 изображена схема водоснабжения частного дома с двумя центральными трубопроводами состоящая из:
- 1 — бака на 500 литров;
- 2 — насоса;
- 3 — ресивера (мембранного бака);
- 4 — реле давления;
- 5 — бронзового пятиконечного переходника;
- 6, 17 — манометра;
- 7 — шланга с армирующей оплеткой;
- 8 — обратного клапана;
- 9 — поплавкового клапана;
- 10 — американки с наружной резьбой;
- 11 — американки с внутренней резьбой;
- 12 — бронзового перехода с емкости на внешнюю резьбу;
- 13, 14 — МРН (муфта резьба наружная);
- 15 — МРВ (муфта резьба внутренняя);
- 16 — бронзового перехода с наружной резьбы на внутреннюю;
- 18 — расходомера;
- 19 — сетчатого фильтра;
- 20 — 26 запорной арматуры.
Всасывающая нагнетающая и распределительная линия выполнена из полипропиленового трубопровода и переходов с диаметрами 32 мм (всас) и 20 мм.
Пошаговая инструкция по монтажу
Большинство воздушных клапанов выпускаются производителями для соединения с трубами DN110. В случае если присоединительный размер устройства не соответствует размеру трубы, применяют специальный переходник. Для труб DN50 или DN75 используют аэраторы с соответствующим диаметром присоединительного выхода или укомплектованные редукционной вставкой.
Необходимо помнить, что клапан, предназначенный для труб диаметром меньше, чем 110 мм, может устанавливаться максимум для двух сантехнических точек.
На участках перехода от трубы большего диаметра к клапану с меньшим диаметром используют вкладыши-уменьшители, различные переходники. Для установки аэратора на чугунную трубу существуют также специальные переходники, обеспечивающие надежный стык пластика с металлом.
Вначале работы определяют место монтажа клапана с учетом правил монтажа и его доступности для дальнейшего обслуживания.
Далее выполняют следующие действия:
- Отключают водоснабжение в доме.
- Если монтаж проводится на ранее установленном трубопроводе, то проводят врезку и устанавливают специальный переходник.
Большинство моделей аэраторов имеет раструбный тип присоединения.
Сборка таких соединений осуществляется в следующей последовательности:
- Наружную поверхность гладкой детали и поверхность внутри раструба очищают от пыли.
- Протирают уплотнительное кольцо от возможных загрязнений и вкладывают его в желоб раструба.
- Поверхности, которые соприкасаются во время соединения, смазывают для уменьшения трения. Для этого применяют герметик, изготовленный на силиконовой основе или мыльный раствор, глицерин.
- Заводят гладкий конец клапана в раструб до метки. Качество соединения проверяют, проворачивая детали относительно друг друга, с последующим возвращением в исходное положение.
При необходимости участок с подсоединенным вакуумным клапаном закрепляют хомутом. По окончании работ необходимо проверить стыки на герметичность.
Поверхности, которые соприкасаются во время соединения, смазывают для уменьшения трения. Для этого применяют герметик, изготовленный на силиконовой основе или мыльный раствор, глицерин
Для скрытого монтажа используют специальные модели вакуумных клапанов. Если стояк спрятан в штрабу или защитный короб, то необходимо принять меры, чтобы обеспечить поступление воздуха в фановый канализационный клапан. Для этого, по размеру сетки аэратора, делают вентиляционное отверстие.
Корпус аэратора заглубляют в стену, крепежный элемент подгоняют таким образом, чтобы его наружный край был заподлицо со стеновой поверхностью. Видимым элементом остается только декоративная решетка, которая может крепиться с помощью саморезов или вставляться вручную. Из эстетических соображений она выпускается в самых популярных цветовых вариантах — белом, сером, черном и хромированном.
Некоторые модели клапанов могут использоваться как отверстия для прочистки канализационных стоков. Для этого снимают декоративную крышку, вынимают внутренний механизм фанового клапана и внутрь заводят трос.
Технические характеристики, диаметры и производители
Важными техническими параметрами устройства являются:
- Диаметр. Выбирается в соответствии с размерами трубы. Диаметр может составлять 5, 7,5 или 11 см. Первые 2 типа устанавливаются на внутриквартирные системы, последний – на стояк. Некоторые клапаны могут размещаться на канализационных элементах разных размеров. Это становится возможным благодаря внедрению ступенчатого патрубка. На трубы нестандартных размеров устанавливаются тройники с вентиляционным клапаном.
- Пропускная способность. Этот параметр отражает объем поступающего в секунду воздуха. На 1 л/с стоков требуется до 25 л/с газа. Производительность клапана может достигать 37 л/с.
В нашей стране можно приобрести вакуумные клапаны, выпускаемые компаниями HL (Австрия), McAlpine (Великобритания), Wavin (Польша), Европласт (Украина), Ostendorf (Германия).
Особенности установки запорного устройства
При установке клапана можно воспользоваться услугами сантехника или обойтись своими силами. Время и характер работ координируется с сотрудниками управляющей компании или «Водоканала».
Установка занимает не более 30-60 минут, но часто производится в дневное время, чтобы не вызвать дискомфорта у жителей дома.
Последовательность монтажа обратного клапана.
Монтаж устройства выполняется в такой последовательности:
- проверить клапан, залив в него воду в прямом и обратном направлении;
- в предполагаемом месте установки вырезать часть трубы, длина которой равна длине устройства;
- нарезать резьбу для клапана, очистить с нее остатки стружки и заусенцы;
- уложить на резьбу уплотняющие материалы (льняную нить, герметик и др.);
- надеть на обрезок выше раструба компенсирующий патрубок;
- установить на оставшийся обрезок клапан (правильное расположение относительно потока жидкости указывается на корпусе или в инструкции);
- совместить патрубок-компенсатор и отверстие клапана;
- затянуть крепления ключом.
Монтаж запорной конструкции на унитаз является более простым. На выпуск сантехнического прибора устанавливается манжета с готовым обратным клапаном. Выпуск совмещается с канализационной трубой. Между изгибом отвода и раструбом устройства должен располагаться прямой участок.
Штатные крепления унитаза не рекомендуется усиливать с помощью герметика или цемента, т.к. это осложнит доступ для очистки.
Фановый клапан для канализации 110 и 50 мм
Существует множество различных видов устройств. Наибольшей популярностью пользуются фановые клапаны 50 и 110 мм.Они подходят для оснащения большинства канализационных систем. Прежде чем выполнять установку устройства нужно ознакомиться с его характеристиками и принципом функционирования. Структура детали довольно простая. Устройство имеет несколько составных частей.
Оно состоит из:
- Крышки. Деталь нужна для защиты от попадания грязи.
- Резиновой прокладки. Элемент делает передвижение штока плавным и ограничивает его.
- Штока. Компонент нужен для контроля разности показателей давления внутри магистрали.
- Технического отверстия. Его задача пропускать воздух внутрь устройства.
- Корпуса изделия.
Принцип работы детали довольно простой. Во время слива внутри магистрали появляется разница показателей давления. Из-за этого возникает шум. Клапан реагирует на это и открывает крышку, пропуская воздух. Это способствует стабилизации показателя давления. Далее крышка прибора закрывается. Это предотвращает появление нежелательного запаха в здании.
Наиболее современным решением можно обозначить обратный канализационный клапан Ottima — благодаря системе двух заслонок и защите от грызунов https://agpipe.ru/kanalizacionnye-truby-pvh/obratniy_klapan_dlya_kanalizacii
Установка детали позволяет решить несколько задач.
Эта деталь незаменима, если:
- Нет возможности провести вентиляционный канал через кровлю.
- Во время строительства здания не сооружен фановый канал, применяемый для вентилирования канализации.
Рассматриваемая деталь в основном используется в частных двух- или одноэтажных домах.
Иногда деталь ставят на первых двух этажах многоквартирных построек для обеспечения достойного уровня защиты.
Подбор детали зависит от размера сечения каналов. Выпускается два стандартных вариант фанового клапана: 50 и 110 миллиметров. Устройства большего сечения монтируют на стояки, а меньшего на отводы от них. Прибор 50 мм можно ставить на стояки максимум от двух устройств сантехнического назначения.
Каждая модель имеет свои особенности.
Клапан может иметь в своей конструкции:
- резиновую мембрану;
- шток.
Оба компонента реализуют одну и туже функцию. Отметим, что детали, оснащенные штоком более долговечные. Цена клапанов может быть от 2 до 20 долларов США. На стоимость влияет качество детали и производитель. Перед тем, как купить прибор протестируйте его на исправность.
Установка фановых клапанов
Процедура монтирования рассматриваемого устройства выполняется в несколько шагов:
- Подбор места для выполнения операции.
- Тестирование на герметичность.
- Непосредственно установка.
Монтаж прибора следует выполнять выше участка подключения сантехнических устройств к канализационной магистрали. Такая установка позволит клапану работать наиболее оптимально.
В зданиях с хорошей вентиляционной системой желательно ставить прибор на чердаке. При условии, что он качественно вентилируется. Если нужно выполнить монтаж в квартире, его делают в сан. узле. Но при этом его оснащают вытяжкой.
В месте монтажа прибора уровень температуры не должна снижаться до отрицательных величин. В противном случае деталь сломается. Установку нужно выполнять вертикально.
В случае, если на канале нет возможности выполнить монтаж прибора, необходимо использовать переходник.
При наличии сливного трапа деталь ставится на максимально возможной высоте. Расстояние унитаза и пола должно быть, как минимум, тридцать пять сантиметров.
Далее проводят проверку устройства на герметичность. Сделать это довольно просто. Нужно наполнить прибор воздухом и обработать его мылом. Если есть трещины на поверхности прибора появятся пузырьки. Наполнить клапан воздухом можно посредством обыкновенного велосипедного насоса. Прибор также можно положить в воду. Опять же, если есть пробоины на поверхности корпуса появятся пузырьки. Наполнение прибора водой также позволит выявить трещины. Из них начнет капать жидкость.
Каждый клапан проходит проверку на герметичность на заводе производителе. Но дополнительное тестирование не будет лишним. После этого можно приступать к установке фанового клапана. Процедура монтажа проходит в несколько этапов.
Установка зависит от конструкции прибора.
Она выполняется следующим образом:
- В раструб. При установке прибора применяют манжету из резины. Она герметизирует соединение и стыкует клапан с трубой.
- Посредством резьбового соединения. На приборе и участке канала нарезают резьбу. Далее ее обрабатывают специальным герметиком, который исключает возможность появления протечек.
Первый вариант монтажа более простой. Он достаточно надежный и герметичный.
Установка выполняется в несколько этапов:
- Перекрытие водоснабжения.
- В случае отсутствия подходящего места для установки выполняется врезка переходника.
- Устройство монтируется в раструб или посредством резьбового соединения.
- Стык тестируют на качество герметичности.
Использование детали решает множество проблем. В большинстве случаев прибор ставят в частных домах, в которых невозможно установить фановый стояк. Перед выполнением установки подготовьте смету. Расценки на выполнение этой операции варьируются от 10 до 30 долларов США.
Виды клапанов и принцип функционирования
Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.
Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.
Поворотные
Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.
Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.
Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.
Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.
Подъемный клапан на канализацию
Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху. Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.
Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.
Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.
Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.
Шаровый клапан
В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.
Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.
В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.
Межфланцевый
Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.
Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.
Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.
Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.
Установка
Установка обратного клапана на канализацию может проводиться только при плюсовой температуре в помещении. В горизонтальный трубопровод можно установить его в любом месте, но не ближе 10 см от высшей точки стока.
- Перед монтажом устройства необходимо измерить его габаритные размеры. Это нужно как при проектировании канализации, так и при установке его в имеющуюся систему.
- Также перед установкой прибор обязательно нужно проверить на исправность. Для этого заслонку опускают, а в выходное отверстие наливают воду. Вода не должна проходить сквозь заслонку, а если проходит, то в крайне малом количестве.
- Если клапан монтируют в уже имеющуюся трубу, то вырезают участок, соответствующий его размерам.
Внимание! Клапан необходимо установить в правильном направлении. Стрелка на устройстве показывает, куда должны двигаться сточные воды
Устанавливают затвор на трубу, используя герметик и ленту ФУМ.
Если канализация напорная, то устройство ставят сразу же после насосного оборудования
Это важно, так как давление, создаваемое насосами, препятствует нормальной работе клапана
Пластиковые клапаны обычно не требуют никакой дополнительной герметизации мест соединения, достаточно промазать стык сантехническим силиконом, иногда можно обойтись и без этого.
Чугунные устройства, в зависимости от модели, устанавливают или с помощью уплотняющих резинок и болтов, или уплотняют стык паклей и герметиком.
Важно! Необходимо ставить клапан так, чтобы оставался свободный доступ к нему для обслуживания, а крышку можно было открыть
Монтаж манжеты на унитаз
Обратный клапан- манжета устроен просто, и установка его также не представляет особой сложности. Однако нужно, чтобы после унитаза шел прямой участок трубы, крышка не должна упираться в перпендикулярный отвод.
Клапан устанавливают перед монтажом самого унитаза. Манжету просто надевают на выпуск сантехнического прибора.
Выпуск с манжетой вставляют в канализационную трубу.
После этого монтируют сам унитаз.
Такой затвор не стоит приклеивать на герметик или цемент, или другим способом делать его несъемным — через некоторое время потребуется его прочистить.
Монтаж воздушного клапана
СНиПы рекомендуют устанавливать воздушный затвор в любых зданиях высотой больше двух этажей. Ставят его в помещении, где температура не опускается ниже нуля. Если в помещении есть трап для слива в полу, то клапан ставят на высоте не меньше 35 см над уровнем пола. Если трапа нет, то устройство размещают на трубе выше самого высокого входа в нее водоотвода на конец трубы или в специально предназначенный для этого раструб.
Как устанавливать нельзя
Не следует ставить затвор в разрыв стояка (вертикально). Для этого есть несколько причин:
- Любые заслонки, ловушки, установленные здесь, повышают вероятность засора.
- При образовании засора клапан будет поврежден тросом, который используется для прочистки.
- Возможно затопление квартиры сточными водами.
- Если из-за такой установки устройства произойдет засор и вы затопите соседей, будет составлен акт о самовольном изменении конфигурации стояка и вам выставят счет за ремонт и восстановление стояка.
Защита от аварий на канализационных сетях
При возникновении засора в канализационных сетях жители обращаются в аварийно-диспетчерские службы. Но пока их сотрудники прибудут на место аварии и сумеют перекрыть подачу воды, аварийная квартира нередко оказывается затопленной, а имущество жильцов – испорчено. Для исправления ситуации и устранения запаха в квартире придется делать серьезный ремонт, что, естественно, потребует серьезных финансовых вливаний.
Решить проблему поможет установка обратного клапана на канализацию. Как работает обратный клапан? Максимально просто. Принцип работы обратного клапана заключается в том, что он пропускает стоки только в прямом направлении, не позволяя им двигать в обратном.
Где можно установить обратный клапан?
Существует два варианта решения проблемы:
- Воспользоваться одним клапаном, имеющим большую пропускную способность, установив его на общую канализационную трубу.
- Установить отдельные клапаны на каждый сантехнический прибор.
Установка общего клапана возможна только для небольшого дома, обратный клапан для канализации 110 мм или 150 мм решит все проблемы, а вот для многоквартирных домов такой вариант невозможен.
В этом случае лучше предусмотреть установку клапана на канализационную трубу для каждого предмета сантехники. То есть, нужно установить обратный клапан для канализации 50 мм, 40 мм или 32 мм.
Клапаны отличают не только размеры, в продаже можно найти две разновидности клапанов для канализации:
Обычный, предназначенный для предотвращения обратного тока воды.
Клапан для унитазов или фановых труб. Это устройство монтируется непосредственно в трубы
Важно, чтобы они присутствовали в системе, где отмечается контруклон труб, который крайне сложно устранить, полностью не переделывая систему.
Разберемся, какой клапан стоит поставить в квартире, а какой рекомендуется устанавливать в частном доме.
Принцип действия клапанов
Нужно заметить, что устройство обратного клапана для канализации зависит от его типа. Так, для напорной канализации нужен шаровый обратный клапан, который используется для того, чтобы не допустить перетекания жидкости в обратном направлении. Он имеет два патрубка – приемный и выпускающий.
Устроен обратный клапан для напорной канализации просто. В камере клапана располагается шарик, наполненный воздухом, который при возникновении обратного тока воды создает давление на мембрану. Эта мембрана полностью перекрывает камеру, и жидкость попасть в трубу не может.
Чтобы клапан для напорной канализации служил надежнее, его нужно регулярно чистить. Для этого производители предусмотрели наличие съемной крышки. Помимо этого, это устройство, как правило, имеет запорный вентиль, который позволяет перекрыть трубопровод в случае необходимости. Устанавливаются такие клапаны в месте, где соединяются две трубы. Монтаж можно вести и в вертикальный стояк, и в горизонтально расположенной трубе.
Правила установки
Запорный клапан в трубу может быть установлен во время сборки трубопровода в месте соединения труб, допускается монтаж и в действующей сети. Клапан должен иметь тот же диаметр, что и диаметр установленной трубы, если это невозможно, то монтаж ведется с использованием переходника.
Вот несколько рекомендаций по установке клапана:
- На каждой модели имеется стрелочка, которая указывает направление тока жидкости. Установка должна быть произведена строго по направлению, указанному стрелкой.
- При монтаже стрелка должна быть направлена к канализационному коллектору, только при соблюдении этого условия он будет правильно работать. То есть стрелка должна указывать нормальное движение жидкости от сантехнического прибора до стояка.
- Перед установкой стоит провести его испытания на герметичность, такой несложный тест позволит избежать проблем в дальнейшем.
В случае уменьшения уровня герметичности блокирующей мембраны при работе будет возникать вибрация и шум. Для устранения поломки нужно будет снять съемную крышку, вытащить затвор и заменить его. Можно не менять затвор полностью, а установить в него новую герметичную окантовку, которая достаточно легко снимается.
Виды и конструкции
В продаже имеется несколько видов обратных клапанов, предотвращающих затопление помещений сточными водами. Они подразделяются по:
- конструктивным особенностям — поворотные лепестковые, подъёмные, шаровые, межфланцевые;
- материалу изготовления корпусных деталей — стальные, чугунные, пластиковые;
- размеру входного и выходного отверстия.
Для блокировки неприятного запаха из труб и стабилизации давления воздуха в системе используются воздушные заслонки. Их устанавливают в домах, где отсутствует фановая труба, и размещают в самой высокой точке системы в вертикальном положении или на высоте (h1) не менее 35 см от трапа.

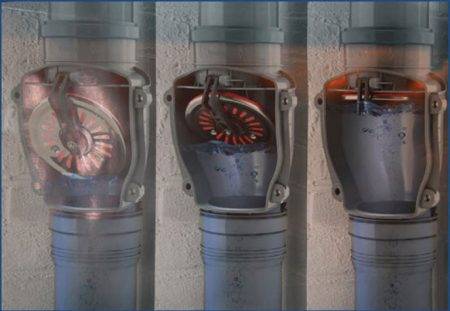

Поворотные лепестковые
Рабочим органом клапанов этого типа является подпружиненная мембрана (тарелка). Она имеет форму круглого лепестка, из-за которой прибор и получил своё название. Если поток сточных вод движется к выходу в направлении к канализационному стояку, то мембрана поворачивается, одновременно перемещаясь в верхнюю часть корпуса, и открывает проходное отверстие. При движении водного потока в обратную сторону, она прижимается к ободку в полости корпуса, закрывая плотно и герметично проходное отверстие.
В верхней части корпуса прибора имеется съёмная крышка для возможности оперативной чистки внутренних стенок и механизмов.
Межфланцевый
Этот вид запорных устройств имеет небольшие габариты. Корпус выполнен в форме полого цилиндра, внутри которого находится поворотный затвор. Он может иметь форму небольшого диска, который в одном месте прикреплён пружиной к стенке корпуса или состоять из двух створок, прикреплённых к стержню, проходящему через центр прибора.
Наличие уплотнений на корпусе клапана позволяет выполнять установку устройства без использования дополнительных прокладок. Прибор может размещаться на вертикальных и горизонтальных участках трубопроводов.
Подъемный
Эта модель обратного клапана названа так по способу срабатывания запорного элемента, так как при движении стоков от приборов сантехники в систему водоотвода запор совершает подъём вверх. Происходит это под действием сжимающей пружины, на которую давят сточные воды. Прекращение движения стоков в «правильную» сторону приводит к разжиманию пружины и запиранию прохода. При поступлении жидких отходов с обратной стороны проход только плотнее запирается вследствие нелинейной формы корпуса.
Шаровый
Прибор с запирающим элементом в форме шара, который при течении стоков в нужном направлении перемещается в специальное углубление внутри корпуса, открывая проходное отверстие. Когда течение прекращается, он возвращается на место и перекрывает сечение. При движении сточных вод в обратную сторону осуществляет блокировку просвета трубы.
Но основную часть обратного потока он сможет остановить и уж точно предотвратит массовое затопление.
Исследование образцов
Я рассказал, где и как применяются обратные канализационные клапаны, но не упомянул о том, какими они бывают и сколько стоят. Поспешу исправить этот недочет. В качестве объекта для исследования я остановлюсь на продукции компании Hutterer & Lechner — не самой дешевой, но, безусловно, одной из наиболее качественных на постсоветском пространстве.
Затвор для стиральной машинки HL3.
| Параметр | Значение |
| Материал | Полипропилен |
| Диаметр | 3/4 дюйма |
| Соединения | Накидная гайка с прокладкой, штуцер для шланга |
| Рабочая температура | 95С |
| Назначение | Предотвращает попадание стоков в стиральную машину без собственного клапана |
| Розничная цена | 664 р. |
50-миллиметровый клапан HL4.
Устройство и размеры изделия.
| Параметр | Значение |
| Материал | Полипропилен |
| Диаметр | 50 мм |
| Соединения | Гладкая труба, раструб с кольцевым уплотнителем диаметром 50 мм |
| Рабочая температура | 95С |
| Назначение | Установка перед умывальником или ванной (работает со стоками без крупных взвесей и фекалий), вертикальная или горизонтальная |
| Пропускная способность | 1,36 литра в секунду |
| Розничная цена | 2412 р. |
110-миллиметровый клапан HL 710.0.
Устройство и размеры.
| Параметр | Значение |
| Материал | Ударопрочный пластик ABS |
| Монтаж | Горизонтальный |
| Соединение | Раструб с кольцевым уплотнителем диаметром 110 мм |
| Назначение | Установка в колодце на край выпуска |
| Рабочая температура | 60С (кратковременно 80С) |
| Рабочий напор противотока | До 5 метров |
| Вес | 720 г. |
| Розничная цена | 7257 р. |
Проходной HL710.
Устройство и размеры.
| Параметр | Значение |
| Материал | ABS |
| Соединения | Гладкая труба и раструб с кольцевым уплотнителем диаметром 110 мм |
| Назначение | Установка в разрыв трубы. Предназначен для стоков без фекалий |
| Рабочий напор | До 5 метров |
| Рабочая температура | 60С |
| Вес | 2,02 кг |
| Розничная цена | 7258 р. |
HL710.1 с ручным управлением заслонкой.
Устройство и размеры затвора.
| Параметр | Значение |
| Материал | ABS |
| Назначение | Установка в разрыв трубы. Не предназначен для фекальных стоков |
| Соединения | Гладкая труба и раструб диаметром 110 мм |
| Рабочий напор | До 5 метров |
| Вес | 2,18 кг |
| Розничная цена | 11318 р. |
Двухкамерный затвор HL710.2.
Устройство и размеры.
| Параметр | Значение |
| Материал | ABS |
| Назначение | Установка в разрыв трубы. Работает с фекальными стоками |
| Соединения | Гладкая труба и раструб с уплотнителем диаметром 110 мм |
| Рабочий напор | До 5 метров |
| Особенности | Два люка для обслуживания, ручное управление одной заслонкой |
| Вес | 3,23 кг |
| Розничная цена | 15798 р. |
Электрифицированный клапан HL710.2 ЕРС.
Устройство и размеры.
Старший в модельном ряду HL клапан снабжен электроприводом с питанием от сети напряжением 220 вольт и аккумулятора, обеспечивающего автономность до 7 суток. Присоединение — раструбное, под диаметр 110 мм. Кроме того, производитель предлагает затворы диаметром 160 и 200 мм.
Вот наиболее интересные потребителю особенности прибора:
- Усилие закрытия благодаря 300-ваттному электромотору достигает 50 кгс. Попавшие между заслонкой и седлом крупные фракции стоков не могут помешать ее закрытию: они просто-напросто перемалываются;
- Время закрытия заслонки составляет 11 секунд;
- Блок управления со стандартным кабелем может быть вынесен на 6 метров от затвора;
- Заслонка может быть закрыта принудительно не только вручную, но и с пульта;
- Устройство клапана предусматривает только горизонтальную установку.
Розничная стоимость затвора составляет 102970 рублей.
Стоимость приведенных мной в качестве образцов изделий — скажем так, далеко не бюджетная. Чтобы не напугать читателя предстоящими расходами, я познакомлю его с парой клапанов отечественного производства.
ТП 85.100.
Устройство и размеры.
| Параметр | Значение |
| Материал | ПВХ |
| Соединения | Гладкая труба и раструб, 110 мм |
| Назначение | Внутренняя и наружная канализация |
| Монтаж | Горизонтальный, вертикальный |
| Розничная цена | 1660 р. |
Изделие с лаконичным названием «обратный наружный клапан 110 мм».
Этот клапан новосибирского производства тоже предназначен для внутренней и наружной канализации. Как и предыдущее устройство, он предусматривает ручную фиксацию заслонки в закрытом состоянии и возможность обслуживания через технологический люк.
В отличие от ТП85, здесь для вскрытия лючка понадобится инструмент — рожковый или торцевой ключ. Стоимость клапана еще более привлекательна: он обойдется покупателю всего в 1500 рублей.
Безопасная эксплуатация
Чтобы обратный клапан на протяжении минимум пяти лет надежно защищал жилье от обратного движения канализационных стоков, следует своевременно выполнять его обслуживание
Поэтому очень важно обеспечивать к нему удобный доступ. Дело в том, что каждые 6 – 12 месяцев нужно будет откручивать или открывать ревизионную крышку и в случае необходимости убирать мусор, собирающийся на заслонке.
Иногда возникает ситуация, когда в процессе удаления использованной воды появляется скрип, шум и другие малоприятные звуки. В этом случае необходимо проверить клапан, поскольку возможны поломки по причине изношенности деталей или неожиданно произошло засорение.
Если своевременно не произвести осмотр, тогда при обратном перемещении стоков изделие не сможет выполнить свою функцию и грязная жидкость начнет выливаться из всех сантехнических приборов.
Когда устройство работает в автоматической режиме и снабжено электрическим двигателем, следует придерживаться всех рекомендаций, касающихся его обслуживания, и своевременно делать замену запчастей. Со сроками эксплуатации элементов запорного приспособления можно ознакомиться в прилагаемой инструкции производителя.
В некоторых случаях при проведении ревизии можно обнаружить износ некоторых деталей, которые заменить невозможно. Лучше не чинить такую деталь при помощи подручных материалов – самодельная заслонка может не выдержать напор стоков, движущихся по трубопроводу в противоположном направлении.
