Вентиляционный обратный клапан: назначение, виды, установка

Подготовительные работы

Монтаж вентиляционной решетки не составляет особых трудностей и не требует сложной подготовки. Но перед началом работы все же стоит выполнить несколько операций.

Прежде всего, требуется продумать все нюансы установки, понять, что именно и куда именно вы будете устанавливать

На этом этапе важно правильно определить тип нужного клапанного устройства, его размеры и материал.  Размерный ряд бытовых клапанов круглого сечения – 10 см, 12 см, 12,5 см, 15 см. Встречаются и более крупные, но это редкость

Размер клапана подбираются так, чтобы он как можно точнее совпадал с размером воздуховода.

Выбор материала во многом зависит от бюджета ремонта и места монтажа. Для установки на улице стоит выбирать металлические конструкции, хотя они и дороже. Для внутренних помещений прочности и долговечности пластика вполне достаточно.

Виды обратных клапанов

По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды:

Клапан межфланцевый, пружинный дисковый и двухстворчатый.

Самая компактная конструкция среди всех видов.

У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной.

В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток.

При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.

Диапазон размеров обратного клапана 15 мм – 200 мм.

В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе.

В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.

В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.

Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу.

За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.

Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные.

Недостаток – необходим полный демонтаж при ремонте клапана.

Клапан обратный поворотный или лепестковый

В данной конструкции запорным элементом является золотник – «захлопка».

Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды.

При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.

В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.

При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана.

Поэтому поворотные обратные клапаны разбиваются на две группы:

  1. Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.
  2. Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.

Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды.

Подобный клапан установлен в аэродинамической трубе NASA, размер которой 7 метров в диаметре.

Недостаток – необходимость применения демпфера в клапанах большого диаметра.

Обратный шаровый

Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана.

Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.

Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.

Обратный подъемный

В обратном подъемном клапане запорным элементом является подъемный золотник.

Под действием давления воды золотник поднимается, пропуская поток.

При падении давления золотник опускается на седло, препятствуя обратному ходу потока.

Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие – вертикальное расположение оси клапана.

Преимущество обратного подъемного клапана – возможность ремонта без демонтажа всего клапана.

Недостаток – высокая чувствительность к загрязненности среды.

Клапаны подразделяются на четыре группы по способу крепления.

  1. Крепление под приварку. Обратный клапан крепится к трубопроводу сваркой. Применяется при работе в агрессивных средах.
  2. Фланцевое крепление. Обратный клапан соединяется с трубопроводом через фланцы с уплотнением.
  3. Муфтовое крепление. Обратный клапан крепится к трубопроводу через резьбовую муфту. Применяется в системах небольшого диаметра.
  4. Межфланцевое крепление. Обратный клапан не имеет своего крепежного узла. Зажимается между фланцами трубопровода. Применяется на участках с ограничением по габаритам.

Виды вентиляции

Что такое вентиляция — если рассматривать поверхностно, это процесс,  замещение воздуха который был использован в помещении, на чистый — наружный. При помощи вентиляции, возможно, менять физические параметры среды, то есть:

  1. нагревать
  2. охлаждать
  3. кондиционировать
  4. фильтровать
  5. осушать
  6. ионизировать и др.

Для разных типов помещений используются различные санитарные нормы. Технологические помещения, где происходят сложные химические процессы, и расчет при строительстве гражданских построек. Они имеют совершенно разные санитарные и гигиенические нормы воздуха и воздушной среды.

Виды возвратных устройств

В системах вентилирования помещений применяются следующие разновидности обратных клапанов:

  • воздушные заслонки – гравитационные и пружинные;
  • лепестковые (мембранные);
  • двухстворчатые типа «бабочка».

Элементы изготавливаются из пластика, алюминиевого сплава, оцинкованной либо нержавеющей стали. У некоторых производителей (например, «Вентс») встречаются комбинированные модели – корпус металлический, створка пластиковая.

Заслонки из оцинковки используются преимущественно в промышленных вентсистемах. Служат для отсечения обратного потока или регулирования количества воздуха – вручную либо электроприводом, изображенным на фото. Пластиковая арматура вентиляции применяется внутри помещений, нержавеющая – на улице.

Дадим короткий комментарий к видео. Не все слова мастера соответствуют действительности, но одну вещь он делает правильно: ставит наружную решетку с гравитационными створками.

Конструкция и принцип работы заслонок

Одностворчатый обратный клапан состоит из таких деталей:

  • корпус круглой либо прямоугольной формы;
  • изнутри к стенкам прикреплена заслонка, которая свободно вращается на поперечной оси;
  • в закрытом положении створку удерживает пружина (в гравитационных моделях отсутствует).

Ось вращения подпружиненной заслонки совпадает с продольной осью трубопровода, нормальное положение – закрытое. После запуска вентилятора створка открывается давлением воздушного потока, при отключении автоматически захлопывается. Закрытие сопровождается характерным звуком, отсюда второе название клапана – «хлопушка».

Двухстворчатая «бабочка» устроена идентично, но вместо одной заслонки используется 2, пружина установлена посередине. Оба типа вентклапанов способны работать только в системах принудительной вентиляции. Давления естественной тяги не хватит для открытия подпружиненной створки.


Запорные «хлопушки» в составе других вентиляционных принадлежностей – соединителей и монтажных пластин

В одностворчатых гравитационных клапанах ось вращения заслонки расположена эксцентрично, то есть, смещена выше оси воздуховода. Благодаря этому большая половина створки перевешивает меньшую, отчего она закрывается без всяких пружин. Здесь играет роль правильная установка обратного клапана:

  • если вставить элемент в горизонтальную трубу согласно инструкции (ось вращения выше центра воздуховода), заслонка сразу закроется;
  • если перевернуть вентклапан вверх ногами, проход останется открытым;
  • при монтаже на вертикальном канале закрытие створки тоже зависит от положения элемента.

«Хлопушка» для естественной вентиляции ставится 2 способами: горизонтально в закрытом состоянии либо вертикально, но на восходящем потоке. В других положениях поведение створки предсказать трудно, при возникновении обратного течения воздуха клапан может не сработать.


Схема работы клапана-«хлопушки». Из-за смещения кверху свободная створка автоматически закрывается

Бытовые «хлопушки» могут входить в состав других принадлежностей вентиляции – соединительных ниппелей, стеновых фланцев. Есть и вытяжные вентиляторы с обратным клапаном – «бабочкой».

Мембранные клапаны и гравитационные решетки

В изделиях первого типа функцию основного затвора выполняет мембрана из тонкой полимерной пленки, прилегающей к корпусу или щелям вентиляционной решетки изнутри. Пленка крепится к центральной оси клапана, края остаются свободными.

Под действием естественной тяги или напора вентилятора крайние лепестки пленки отгибаются, пропуская воздух. При обратном движении газов лавсановая мембрана снова прилегает к каркасу, запирая проход. Клапаны лепесткового типа могут идти в комплекте вытяжных вентиляторов и решеток.

Многостворчатые решетки действуют по принципу заслонок, которые опускаются под собственным весом. Сфера применения – вытяжные каналы принудительной вентиляции, выведенные наружу сквозь стены. В горизонтальных трубах природная тяга не возникает.

Как осуществляется установка?

Для того чтобы оснастить стенной вентиляционный выход обратным клапаном, необходимо предусмотреть, чтобы эффект опрокинутой тяги не возникал при любых сочетаниях включенных вытягивающих устройств ванной, санузла и кухни. Поэтому, если в вентиляционной системе установлен тройник, собирающий воздух со всех точек забора и выводящий его в общий воздуховод, клапанами должны быть оборудованы все выходы.

Установка обратного клапана производится на выходе из вентиляционного канала при помощи жидких гвоздей либо саморезов. Второй вариант гораздо предпочтительнее с практической точки зрения: при необходимости чистки устройства его можно будет легко открутить, а после обработки так же легко установить на место. При закреплении клапана необходимо проконтролировать, чтобы прибор полностью перекрывал отверстие воздуховода.

При установке клапанов на системы с принудительным отводом загрязнённого воздуха, прибор располагают в вентканале за вентилятором.

  • Для этого демонтируют вентилятор, вставляют клапан в воздуховод и отмечают места для его крепления.
  • Затем клапан снова вынимают и в отмеченных местах сверлят отверстия под крепёж.
  • Далее клапан снова устанавливают в вентканал и сквозь просверленные отверстия отмечают точки крепления на поверхности стены. Потом с помощью шлямбура отмеченные места высверливают и подготавливают для установки дюбелей.
  • Затем антивозвратный клапан устанавливают в вентканал и фиксируют, заполняя при этом щели между прибором и поверхностью канала силиконовым герметиком. Некоторые модели не нуждаются в дополнительной герметизации соединений и уже оснащены уплотнительным резиновым кольцом, которое способствует более плотному примыканию воздуховода и клапана.
  • Заключительным этапом монтажа будет установка вентилятора на прежнее место и пробный запуск системы.

Установка наружных клапанов типа жалюзи производится по такому же принципу. Единственными условиями выбора таких устройств являются материал изготовления и наличие дополнительных функций. К их числу относятся антивандальные приспособления, предотвращающие порчу или поломку жалюзи, а также наличие функции рекуперации тепла. Последняя опция особенно важна для наружных моделей: она предотвращает обледенение клапана и способствует его корректной работе на протяжении зимнего периода.

О том, как сделать обратный клапан своими руками, смотрите в следующем видео.

Обратный клапан на вентиляцию: устройство и классификация механизмов

Рассмотрим, как работают клапаны обратной вентиляции. Конструкция обратного клапана на вентиляцию довольно проста: лопасти клапана расположены на одной оси так, что воздух может поступать только в одном направлении. Если направление потока меняется, клапан закрывается. Кроме функции блокирования обратного потока, с помощью клапана можно регулировать приточный объем воздуха за счет изменения сечения воздуховода.

Воздушные обратные клапаны для вентиляции различают по следующим характеристикам:

материалу для изготовления — в различных воздуховодах применяются клапаны, выполненные из пластика или оцинкованной стали;

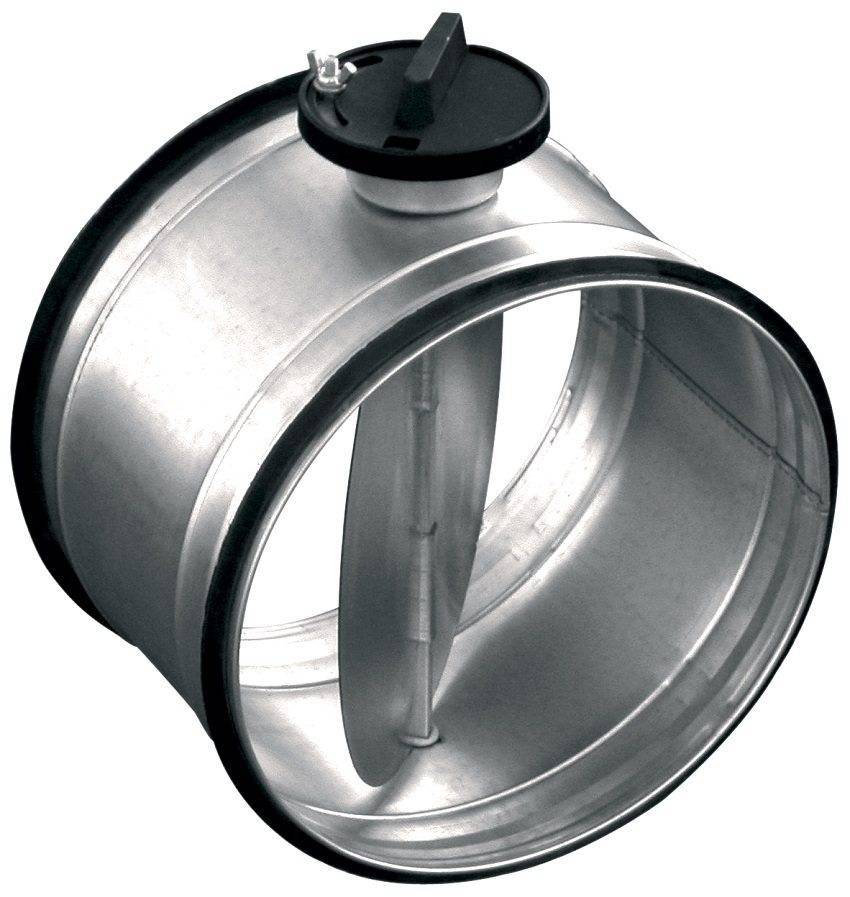

Обратный клапан круглого сечения из оцинкованной стали

  • по конструктивному исполнению — решетка, бабочка, лепесток или мембрана. В устройстве решетки с обратным клапаном для вентиляции предусмотрены жалюзи, которые открываются под напором воздуха только в одну сторону, что исключает обратный поток. Такие решетки с обратным клапаном могут иметь различные формы и дизайн и устанавливаются на входе или выходе в вентканал. Клапан-бабочка устройством напоминает бабочку из двух пластин, скрепленных пружиной. Мембранный обратный клапан представляет собой тонкую заслонку, которая отклоняется даже легким потоком воздуха и прилипает к вентиляционной решётке, когда поток меняет свое направление. Применяется, как правило, при естественной вентиляции. Лепестковый обратный клапан схож по принципу с мембранным, но изготавливается в виде жесткой заслонки, закрепленной на оси, которая поворачивается под напором воздуха и открывает или закрывает канал, в зависимости от направления потока;
  • по форме – прямоугольные или круглые. Выбирают в зависимости от формы и размера сечения воздуховода, куда будет устанавливаться обратный клапан. Круглые клапаны для бытовых нужд производят диаметром 100 мм, 120 мм, 125 мм, 150 мм и выше. Обратные клапаны, использующиеся в промышленных вентиляционных системах, имеют диаметр от 150 мм до 1000 мм.

Наружная вентиляционная решетка с обратным клапаном

  • методу управления — клапаны по своему устройству бывают ручными и электрическими. Обратный клапан для вентиляции с ручным управлением регулируется вручную рычагом или задвижкой. Электрический клапан функционирует совместно с другими устройствами приточно-вытяжной вентиляции и автоматически регулирует поток воздуха;
  • методу установки — устройство может монтироваться вертикально или горизонтально, в зависимости от конструкции воздуховодов;
  • пропускной способности — объем воздуха, проходящий через клапан в единицу времени, может быть различным.

Жалюзи решётки с гравитационным механизмом действия опускаются под собственным весом при отсутствии или изменении направления тяги

Применение вытяжных устройств и их стоимость?

Существует два основных способа вентелирования помещений – естественный и принудительный. В первом случае движение воздуха происходит за счет перепадов давления между помещением и вентиляционной системой. Большинство типовых домов проектировались под естественную вентиляцию. Поэтому включение вентилятора в систему может нарушить работу всей системы.

Часто возникает ситуация, когда при включении вытяжного устройства в одной квартире, неприятный запах возникает в другой. Причин опрокидывания вентиляции существует множество. Часто их очень трудно исправить.

Вытяжной механизм и обратный клапан устанавливаются вместе одним блоком

Очень важно заранее знать как будет работать вытяжка. Если нормальным будет длительное использование, то тип клапана может быть любым

Если работа будет не постоянной нужно позаботиться о том, чтобы естественного воздушного потока хватало для нормальной циркуляции. Когда клапан не сможет открыться, он превратиться в заслонку и помещение останется без вентиляции вообще.

Таким образом, нужно выбирать такую конструкцию, где заслонка будет максимально легкой, если принудительная вытяжка не будет производиться постоянно.

Что касается устройств типа «бабочка», то они подходят для промышленных целей, маломощные бытовые вентиляторы просто не смогут создать воздушный поток, достаточный для открытия створок.

В строительных магазинах имеются различные готовые элементы систем вентиляции. Примерные цены и характеристики:

Производитель и диаметр в ммФорма поперечного сеченияТипМатериалЦена, руб
ВЕНТС КО 150круглоемембранныйпластик218
ВЕНТС КО 100круглоемембранныйпластик178
ВЕНТС 150круглоелепестковыйметалл118
ВЕНТС 125круглоелепестковыйпластик78
ВЕНТС 100круглоемембранныйпластик248

Цены на эти механизмы зависят от марки изготовителя, типа, материала, а также размера.

Как используется клапан перекидного типа

Клапан этого типа устанавливается в том случае, если присутствует необходимость самостоятельного изменения направления потока, который уже находится внутри системы. Привод у этого устройства может быть как электрическим, так и механическим. Исходя из формы, они могут иметь круглое или квадратное сечение, в то время как сами могут быть односторонними или двухсторонними. К основным элементам относят корпус сварного типа, для изготовления которого используется листовая сталь. Также в комплекте имеется привод и перекидная заслонка. При наличии ручного привода, в комплект входит несколько заслонок и рычагов, которые соединены между собой. А вот клапан перекидного типа работает по другой схеме, в которой основные задачи возложены на выключатель и мотор-редуктор.

Подобные конструкции созданы для установки воздуховодов вертикального типа. Рабочее давление не должно превышать отметку в 1 500 Па, высота помещения должна составить не менее трех метров, а вот скорость потока может варьироваться от 6 до 20 метров. При отключении электропитания, автоматически начнет работать запасной вентилятор. Сфера их использования огромная, но в большинстве случаев такие устройства применяются в промышленности и при производстве. Иногда нельзя их использовать в связи с техническими особенностями.

К таким случаям можно отнести:

  • когда в системе могут присутствовать опасные для здоровья химические элементы, в том числе и взрывоопасные;
  • трубопроводы могут использоваться для транспортировки консистенций различного уровня вязкости;
  • потоки воздуха содержат огромное количество пыли;
  • при наличии агрессивных частиц разного происхождения, которые путешествуют внутри системы.

Принцип их работы

В районе подшипника у таких клапанов будет находиться основное полотно и полуось, которые между собой соединены. В момент поступления сильного потока, ось начинает медленно поворачивать основную ось, которая приводит в движение полотно. Таким образом, перекидной клапан откроется. При создании аварийной ситуации основной вентилятор отключится, при этом ось будет продолжать возвращать полотно в первоначальное положение. При этом сработает установленная автоматика, которая приведет в действие дополнительный вентилятор. Подобные устройства должны регулярно проходить ряд проверок и полностью соответствовать имеющимся СНиПам. К основным требованиям можно отнести необходимость использования различных материалов для создания отдельных комплектующих к устройствам этого типа. Это поможет минимизировать риски, связанные с возможным взрывом и возгоранием. Для покупки и установки соответствующего оборудования следует обратиться за помощью к специалистам.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

  • смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
  • наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

Тип #2 — двустворчатый с использованием пружин

Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

Тип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно описано здесь. Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры вентиляционных коробов для вытяжек и предназначенных для выхода воздуха отверстий в стенах.

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Обратный клапан для вентиляции своими руками

Для того чтобы устройство работало эффективно, недостаточно просто сделать аккуратный чертеж и вырезать все детали, важно выбрать оптимальную конструкцию, которая лучше всего подойдет для установки. В этом плане самым простым решением является мембранный тип

Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

Большое значение имеет и то, где будет устанавливаться устройство. Для установки за вентиляционной решеткой в системе с естественной циркуляцией потоков достаточно сделать мембрану, она не потребует дополнительных изменений воздуховода.

А вот для вытяжного вентилятора стоит установить дисковый затвор или двустворчатую конструкцию.

Кроме этого, перед тем как сделать обратный клапан для вентиляции своими руками, стоит просчитать, сможет ли он обеспечить пропуск необходимого объема воздуха.

Во многих случаях оптимальным вариантом станет создание и установка именно мембранного типа устройства. Мембрана отлично подойдет как для вентиляции с естественной циркуляцией, так и с принудительным отводом.

Этапы изготовления обратного воздушного клапана можно показать на примере следующей схемы:

  1. этап первый – выбор типа устройства, проведение необходимых расчетов и подбор материала;
  2. создание рабочей модели из бумаги, проведение испытаний, если это возможно;
  3. перенос рабочих чертежей на материал, раскрой и подгонка всех составляющих деталей;
  4. сборка и установка, испытание в работе и, если потребуется, подгонка уже непосредственно по месту.

Сам процесс работы требует не только аккуратности, но и творческого подхода. Так, стоит учитывать необходимость периодической чистки рабочего органа и уплотнителя от осевшей пыли и копоти.

Процесс изготовления обратного клапана своими руками

Для кухни рекомендуется перед клапаном предусмотреть установку текстильной сетки, чтобы она задерживала частицы масла и копоти. В большинстве помещений также стоит подумать о такой сетке для предотвращения проникновения в жилище насекомых.

При выборе материала стоит обратить внимание на тонкий, но эластичный пластик. Из него можно сделать мембранный клапан

При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей.

Многоэлементная мембрана с креплением лепестков по центру вентиляционного отверстия обеспечит максимальную эффективность в работе.

Широкие лепестки элементов под воздействием потока легко будут откланяться, пропуская воздух, при этом центральное крепление обеспечит им дополнительную упругость.

В то же время остановка потока или давление с обратной стороны на большую площадь лепестков моментально приведет к прижиманию мембраны к корпусу.

Такое решение подойдет как для обратной стороны декоративной вентиляционной решетки, так и для установки на вентилятор или вытяжку.

Для вытяжных вентиляторов с круглым сечением воздуховода может пригодиться идея использования отрезка канализационной трубы с круглой мембраной и прижимной пружиной.

В этой модели мембрана устанавливается в корпус из отрезка трубы и фиксируется по центру на оси. Края мембраны должны плотно прижиматься к уплотнителю из резины или силикона, приклеенному к внутренним стенкам отрезка.

При этом диаметр мембраны должен быть меньше внутреннего диаметра трубы, чтобы был обеспечен достаточный промежуток для пропуска воздуха.

Ось, на которую насаживается рабочая мембрана, делается из длинного болта, а чтобы конструкция прижималась постоянно, дополнительно устанавливается пружина, например, такая, как используется в автоматических шариковых ручках.

Установка оси может быть сделана на перемычку из пластика или металла, которая закрепляется на противоположных стенках трубы. Мембрана постоянно находится в закрытом положении, края ее прижаты к уплотнителю.

При возникновении потока от вентилятора воздух преодолевает сопротивление пружины, и по всей окружности мембрана открывает проход.

Как только вентилятор выключается, и лопасти перестают вращаться, пружина возвращает мембрану в исходное положение и закрывает клапан.

Где устанавливается обратный клапан?

Монтаж обратного клапана вентиляции выполняется в воздуховоде в одном месте, если в вытяжной системе есть единственное место забора воздушных масс.

При наличии нескольких вытяжек и сложной разветвленной системе вентиляции придерживаются следующих правил расстановки обратных клапанов:

  1. По одному клапану устанавливается на каждый воздуховод, который соединяет магистраль и точку забора воздуха. Благодаря этому воздушные потоки не будут попадать в вытяжку во время ее пребывания в выключенном состоянии.
  2. На выходном канале системы вентиляции устанавливается еще одно клапанное устройство. Если канал полностью герметичный, то без этого клапана можно обойтись.

Обратные клапаны нужно устанавливать в том месте, где к прибору обеспечен свободный доступ для регулярного обслуживания и очищения от пыли. Если на вентиляторе или вытяжке производителем уже установлен обратный клапан, то нет необходимости монтировать еще один механизм.

Установка в общей вентиляции

Если нужно произвести установку клапанного приспособления на вентиляционный канал, идущий из ванной или санузла, то устройство устанавливается на входе в воздуховод. Если вентиляция в стене есть только в санузле, а из ванной комнаты идет короб в общий канал, то клапан нужно установить на входе в вентканал и в коробе, идущем через стену из ванной в туалет. Благодаря этому неприятные запахи из санузла не будут попадать в помещение ванной.

В старых домах бывают ситуации, когда к одному общему вентканалу подключена кухня, ванная и туалет. В этом случае один клапанный механизм устанавливается на кухонную вытяжку или вентиляционный канал, идущий из этого помещения. Второй клапан ставится на короб, который идет из ванной и санузла.

Установка в кухонной вытяжке

Обратный клапан для вытяжки на кухне лучше установить таким образом, чтобы сохранялась и функция естественной вентиляции. Именно поэтому сначала на вентканал нужно закрепить тройник. К одному выходу тройника подключаем вытяжку с клапанным устройством для защиты от обратной тяги. На второй тройник устанавливает только обратный клапан.

Есть еще один вариант устройства системы с переменной работой принудительной и естественной вентиляции. Можно купить решетку особой конструкции с двумя отверстиями под каждый тип вентиляции.

Вентиляционные решетки закрепляются в стене при помощи саморезов или гвоздей. Лучше выбрать фиксацию на шурупах, потому что в этом случае проще разбирать систему с целью ее очищения от пыли и других загрязнений. Если конструкция устанавливается с внутренней стороны помещения, то стык стеновой поверхности и прибора тщательно герметизируется.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
