Как сделать мелкозаглубленный ленточный фундамент на пучинистых грунтах своими руками: Глубина заложения и расчет

Габариты и заглубление ленты


Поскольку каркасные дома легкие, фундамент под них не нужно сильно заглублять. Достаточно выдержать размер 0,4–0,7 м. При возведении строения в северном климате, когда почва сильно промерзает, необходим иной подход.

Используют формулу, заключающуюся в том, что подошва фундамента обязана располагаться ниже сезонного промерзания грунта на треть метра.

Также заглубленные основания используют, когда запланировано соорудить под зданием подвал. В такой ситуации бетонная лента становится его стенами.

Не рекомендуют закладывать фундамент ниже 2,5 м от уровня почвы. Если прочные пласты земли находятся глубже, ленточное основание заменяют иным вариантом фундамента — столбчатыми опорами.

Каркасные строения закрепляют поверх обвязки, расположенной на ленте. Ее делают из деревянного бруса либо железобетонной балки. Чтобы повысить прочность сооружения, делают шире непосредственно бетонную конструкцию. Когда каркас планируют облицовывать кирпичом, ширину ленты увеличивают, делая ее до полуметра.

Армирование

Железобетонную ленту армируют каркасом из рабочих стальных стержней и связующих элементов. Применяют рифленый и гладкий прокат классов А400-500 для основных, А240 – для конструктивных прутков. Расчет и технология нормируются СНиП 52-01-2003, СП 63.13330.2012.

Каркасы представляют собой пространственные конструкции из продольных и поперечных стержней, соединенных хомутами. Первые воспринимают растягивающие напряжения, вторые – распределяют их равномерно между вертикальными и горизонтальными элементами.

Армирование МЗЛФ для каркасного дома рассчитывают по упрощенной схеме, где определяется минимально допустимая площадь стержней. Она составляет 0,1 % сечения ленты.

При ширине фундамента 300 мм и глубине заложения 400 мм с учетом высоты цоколя 600 мм рабочая площадь составляет 300000 мм². Профили должны иметь суммарное сечение не менее 300000х0,001=300 мм². Этому значению соответствуют несколько позиций из таблицы сортамента стали.

С учетом существующих ограничений на участках длиной свыше 3 м разрешено применять арматуру диаметром от 12 мм. Поэтому каркас изготавливают из 4 стержней, по 2 в нижнем и в верхнем ряду.

Поперечную арматуру подбирают, исходя из высоты каркаса. Если она меньше 80 см, используют проволоку диаметром 6 мм, при большей – стержни с сечением 10 мм. Шаг крепления – 25-30 см. Хомуты связывают механическим способом или вручную.

Требуемый расход арматуры находят по чертежу, приобретают с запасом 5 %.

Какой фундамент лучше для каркасного дома

Для тяжёлых каменно-кирпичных, монолитных строений стоимость фундамента может составлять от одной пятой до трети всей сметы строительства. Для каркасников эта цифра будет значительно меньше, но в любом случае нельзя делать выбор по принципу какой самый дешевый фундамент для каркасного дома – экономия должна быть осознанной, предусмотрительной и не за счет нарушения технологии. В противном случае уже через несколько лет неправильная экономия может вылиться в значительные непредвиденные расходы.

Хотя каркасный дом, в отличие от кирпичного или каменного, не оказывает больших нагрузок на фундамент, при выборе основания все равно надо руководствоваться определенными правилами:

если необходим цокольный этаж или подземный гараж, то придётся использовать заглубленную ленту или заглубленную плиту; так как каркасные дома сами по себе относятся к недорогим, то обустройство подвального помещения может увеличить смету вдвое;

Каркасный дом с цокольным этажомИсточник yandex.ru

  • при высоком уровне грунтовых вод качественная гидроизоляция ж/б конструкций и обустройство дренажа могут обойтись достаточно дорого, в сравнении с общей стоимостью самого дома, поэтому в таких случаях проще и дешевле рассмотреть вариант использования винтовых свай;
  • на торфяных и пылевато-песчаных почвах возможно просаживание любого фундамента, за исключением винтовых свай;
  • при большом перепаде высот в некоторых типах грунтов могут возникать ощутимые сдвигающе-опрокидывающие нагрузки – в таком случае выбор обычно ограничивается буронабивными или винтовыми сваями.
  • В ряде случаев заливка монолитной шведской утеплённой плиты, может уменьшить дальнейшие расходы при строительных работах. Обустройство такого основания дает тёплый пол по грунту с минимальными теплопотерями.

Мелкозаглубленный ленточный фундамент дает строению высокую пространственную жёсткость, но у него низкая сопротивляемость вспучиванию грунта или его боковым подвижкам. Поэтому на излишне пучинистых почвах предпочтительнее будут винтовые или буронабивные сваи с трубчатой несъемной опалубкой.

Буронабивные сваи с несъемной опалубкойИсточник n-dacha.com

Заливка фундамента и выбор бетона

Бетон заливают в опалубку или котлован слоями 20-30 сантиметров. Делают это постепенно, но без длительных промежутков. Учтите, что состав каждого слоя должен быть одинаков! После заливки бетон трамбуют и разравнивают. Бетонную смесь можно купить в готовом виде либо сделать самостоятельно.

Чтобы приготовить бетонную смесь, смешивают цемент, песок и щебень в пропорции 1:3:5. Массу разбавляют водой в размере 60% от цемента. В мороз заливают теплую воду, а в жару — холодную. При минусовой температуре в раствор добавляют морозоустойчивые вещества в расчете 1,5% от массы цемента.

Если вы решили покупать смесь, правильно выбирайте марку. Для строительства загородного дома выбирают бетон не ниже М300 В22.5, для возведения бани, беседки или летней кухни — не ниже М200 В15.

Залитый бетон накрывают пленкой и оставляют сохнуть 20-30 дней, ведь именно в первые 28 дней фундамент набирает основную прочность. В жаркую погоду периодически поливайте бетонную поверхность водой. Только после полного застывания конструкции приступают к возведению стен и строительству дома.

Для повышения прочности и срока службы фундамента, конструкцию утепляют и защищают от негативного воздействия влаги. Кроме того, можно сделать отмостки по периметру дома. Они будут отводить воду во время осадков от стен, что предотвратит появление плесени и отсыревание постройки. Особенно важна такая защита для деревянных строений, ведь древесина наиболее подвержена влиянию окружающей среды.

Чтобы утеплить фундамент, используют полистирольные плиты, которые укладывают снаружи. Кроме того, конструкцию с внешней и внутренней стороны можно засыпать керамзитом толщиной минимум 0,5 метров.

Монтаж фундамента своими руками — трудоемкий процесс, который может содержать ошибки в расчетах и установке. Нарушение технологий строительства приводит к серьезным проблемам конструкции. Поэтому многие предпочитают обращаться к экспертам.

Мастера компании “МариСруб” проведут исследование грунта на земельном участке, рассчитают объемы расходных материалов и подберут качественную бетонную смесь, надежно и оперативно установят любой тип фундамента, выполнят монтаж коммуникационных систем в частном доме, бане и других строениях.

Шаг 4: Перекрытие

Устройство перекрытия каркасного дома похоже на монтаж пола. К верхней обвязке крепят балки из поставленной на ребро доски, деревянного двутавра, бруса или кругляка, обрезанного с двух сторон.

Сечение дощатых конструкций выбирают из расчета 1/20-1/25 ширины пролета. Например, помещение 6х4 м перекрывают несущими балками высотой 400см/20=20 см.

Шаг установки — 60-80 см, брус можно укладывать с расстояниями до 1 м. Желательно при монтаже соединять балки перекрытия и стойки каркаса в единый плоский элемент. Это придаст дополнительную жесткость конструкции.

Элементы монтируют на кронштейнах встык к обвязке или укладывают сверху и крепят к лобовой доске, поставленной на ребро.

Крепление балок кронштейнами.

Последовательность работ:

  1. Устанавливают по периметру дома лобовую доску 50х200 мм.
  2. Укладывают вдоль длинной стены среднюю балку сечением 50х200 мм.
  3. Монтируют лаги с шагом 58 см, закрепляя их торцами к лобовой доске и средней балке.
  4. Все узлы дополнительно простреливают гвоздезабивным пистолетом или прибивают гвозди вручную молотком.

Если ширина пролета больше 6 м, используют клееный брус. Он состоит из тонких деревянных ламелей и значительно лучше сопротивляется изгибу, чем цельнодеревянные конструкции.

Шаг 5: Стропильная система и кровельный материал

Стропильную систему каркасного дома монтируют в несколько этапов:

  1. Устанавливают крайние опоры под конек и стропила, в которых заранее выбраны пазы для опирания на лобовую доску.
  2. Монтируют средние коньковые стойки по шнуру, натянутому между крайними элементами. Крепят временными укосинами.
  3. На стойки укладывают коньковый брус 50х200 мм. Стыкуют над опорами, чтобы ослабленное сечение не воспринимало изгибающих нагрузок.
  4. Размечают места крепления стропильных ног.
  5. Нарезанные по шаблону стропила монтируют с опиранием на коньковый брус и мауэрлат.
  6. Усиливают систему, устанавливая опору под каждую наклонную балку и ветровые ригели под две соседние стропильные ноги.
  7. Прикручивают к низу стропил карнизные планки.
  8. Расстилают гидроизоляцию из плотной пленки параллельно свесу, начиная снизу вверх. Стыкуют внахлест на 7-10 см, закрепляют строительным степлером с провисом 20 мм между стропилами.
  9. Монтируют бруски контробрешетки сечением 40х50 мм, по ним — доски обрешетки 25х100 мм с шагом 25-30 см в соответствии с длиной волны профиля металлочерепицы. Прибивают все деревянные элементы гвоздями.

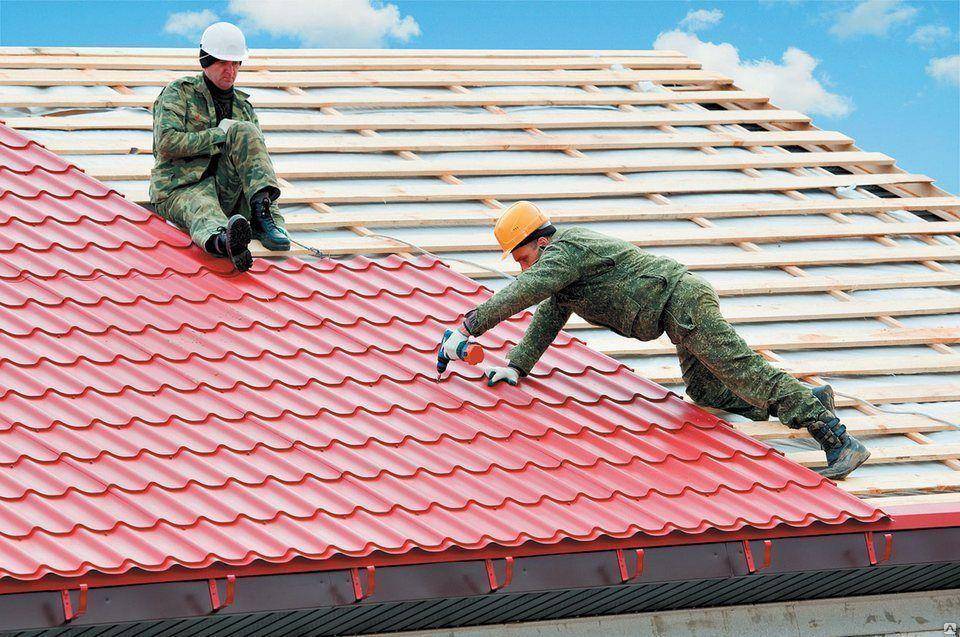

Приступают к монтажу водосточной системы и кровельного материала — металлочерепицы:

  1. К карнизной планке крепят крюки для желобов водостока с уклоном в сторону водосборных труб.
  2. Укладывают первые четыре листа черепицы без закрепления. Выравнивают по торцу и краю карниза, прикручивают саморезами в расчете от 8-9 штук на 2 м². Метизы крепят в нижнюю часть волны, применяя уплотняющие прокладки из резины или полипропилена.
  3. Устанавливают коньковые элементы и ветровые планки.

Как реализовать своими руками мелкозаглубленный монолитный ленточный фундамент: основные процессы

Подготовительный этап включает очистку предполагаемого места под застройку от мусора и выравнивание площадки. Если на участке находятся деревья, то их нужно не просто спилить, но и выкорчевать пни. На близлежащую территорию доставляют необходимый материал и оборудование. Последующие фазы обустройства МЗЛФ выполняются в последовательности, указанной ниже.

Разметка

Следует учитывать, что основание должно быть шире возводимых стен на 20 см. Для разметки используют шнур, колышки и рулетку. Процедура выполняется по пунктам:

  • Сделать замеры по периметру и установить угловые маяки.
  • Проверить диагонали и при необходимости скорректировать положение маяков.
  • Выполнить отмостку на расстоянии 1 м от маяков.
  • Закрепить шнур, обозначающий границы основания.

Проведение земляных работ

Копка своими руками траншеи для мелкозаглубленного ленточного фундамента начинается со снятия плодородного слоя земли, который в последующем может быть использован на грядках в огороде. Копать начинают с самой низкой точки, постоянно контролируя ровность дна. Наличие резких перепадов недопустимо, поскольку нагрузка от постройки будет распределена неравномерно. Оптимальная глубина рва – 60 см.

В процессе земляных работ нужно следить за вертикальностью стен траншеи. На дно готового рва стелется геотекстиль. Обычно выбирают такую ширину рулона, чтобы края текстиля можно было зафиксировать на краю траншеи. Подобным же образом поступают при возведении фундамента для забора с кирпичными столбами или стенами.

Организация подушки и опалубки

На дно рва помещается крупный речной песок, дополнительно возможно применение мелкого щебня, но при условии их послойного размещения. Песок также рекомендуется укладывать слоями, каждый из них тщательно трамбуется и поливается водой. В основном толщина подушки составляет 25-30 см, но в отдельных случаях цифры могут быть увеличены до 50 см. что учитывается при расчете земляных работ. По причине пористости подушки мастера советуют отделять ее от бетона гидроизоляционной пленкой.

Армирование

Для сборки каркаса подготавливается необходимое количество арматуры, оптимальное сечение прутьев – 8-14 мм. Вариант со сваркой крайне нежелателен, потому что в местах соединения образуется коррозия, разрушающая арматуру. Поэтому предпочтительнее вязка проволокой.

Грамотное армирование подразумевает заливку стартового слоя бетона. Его процентное содержание от общей высоты МЗЛФ должно составлять не менее 30%. Этот этап предназначен для выравнивания поверхности перед укладкой армирующего каркаса. Кроме этого, бетон защищает арматуру от влаги.

Бетонирование основания

Не секрет, что для этой операции желательно использовать бетонный раствор высокой марки. Многих застройщиков интересует цена, которую нужно заплатить за материалы  для мелкозаглубленного ленточного фундамента . Опыт показывает, что в большинстве случаев оптимальным выбором будет бетон М300, представляющий собой шикарный компромисс между качеством и стоимостью.

Если раствор планируется делать самостоятельно, то неплохо обзавестись бетономешалкой. Кроме этого предстоит произвести расчет количества цемента и других компонентов.

Технология требует, чтобы последующий слой заливался до того, как застынет предыдущий. Заливать участки опалубки по очереди нельзя, даже если использовать перемычки – шовные участки будут иметь низкую прочность. После заливки бетон желательно присыпать сухим цементом, используя для этого сито. Максимальная прочность фундамента наступает через 28-30 дней.

В зависимости от используемых материалов

Возводится с использованием цементного раствора и бутового камня. Достаточно прочный фундамент, лучше всего подходит для песчаных или скальных почв. Однако, из-за используемого материала и конструктивных особенностей, совершенно не подходит для участков с глинистыми почвами.

Ленточный фундамент из железобетона.

Самый популярный материал. Возводится с использованием. Возводится с использованием песка и щебня, цементного раствора и металлической сетки и арматуры. Прочный и добротный фундамент с большой несущей способностью.

Ленточный фундамент с применением кирпичной кладки.

В силу высокой гигроскопичности применяемого материала – кирпича – нуждается в хорошей гидроизоляции. Не подходит для почв с высокими грунтовыми водами и для глубокого заложения.

Ленточный фундамент из плит и блоков.

Возводится из готовых железобетонных плит или блоков. Подходят для любого грунта.

Область использования и преимущества мелкозаглубленного фундамента

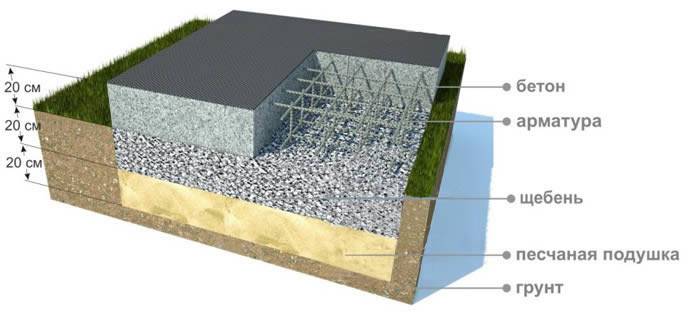

Схема заливки фундамента.

Небольшая глубина такого фундамента обеспечивает то, что на его возведение требуется меньше затрат материалов и времени.

Для строительства многоэтажных каменных зданий такой фундамент, конечно же, не подойдет, а для каркасных и деревянных конструкций он является идеальным решением. Сделать мелкозаглубленную конструкцию основания можно на песчаных или скальных почвах, на глинистой почве его возведение не рекомендуется. Глубина подземных вод должна быть ниже уровня промерзания почвы более чем на 50 см.

Если соблюдать технологию и все сделать правильно, такой фундамент будет иметь большой срок службы. Сроки его строительства значительно меньше, чем при возведении других конструкций, требуется мало строительных материалов, что уменьшает общую стоимость конструкции.

Устройство и этапы изготовления ленточного фундамента

Для проведения работ понадобятся:

  • лопата;
  • песок;
  • бетон;
  • доски для опалубки;
  • арматура;
  • вязальная проволока;
  • вязальный пистолет.

Сначала надо сделать траншею, она должна быть не только по периметру здания, но и под несущими перегородками. Глубина траншеи зависит от глубины залегания подземных вод и глубины промерзания почвы. После этого на дно траншеи насыпает слоями песок, глубина слоя может быть до 30 см, и тщательно трамбуют. Устройство такой песчаной подушки позволяет ей выступать в роли дренажа и отводить воду от фундамента.

Перед тем как укладывать песок, рекомендуется положить геотекстильный материал, такое устройство основания не даст песку смешиваться с почвой, сверху укладывается гидроизоляция, которая предохранит фундамент от промерзания и влаги.

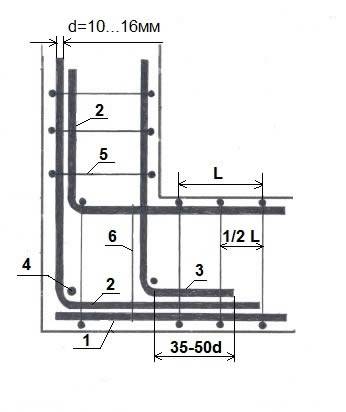

Схема армирования фундамента.

Затем необходимо сделать деревянную опалубку, доски должны быть достаточно прочными, чтобы выдержать давление бетона. Для проведения армирования конструкции используется арматура диаметром не менее 12 мм, между собой прутья связываются проволокой, для чего используют вязальный пистолет.

С внешней стороны опалубки ставят балки и распорки, с внутренней стороны устанавливается гидроизоляция, это может быть пленка или другой материал. После этого в опалубку начинают заливать бетон, глубина заливки должна быть немного ниже высоты опалубки. Бетон можно купить или сделать самостоятельно.

Чтобы фундамент получился прочным, бетон необходимо заливать единовременно. При самостоятельном приготовлении бетона надо следить, чтобы в его составе не было строительного мусора, и соблюдать рекомендуемые пропорции.

Заканчивается тем, что он накрывается пленкой до полного застывания бетона, а это 2-3 недели. Готовый монолитный блок покрывают гидроизоляционным материалом, это может быть битум или рубероид. Гидроизоляция битумом выполнятся в два слоя, все гидроизоляционное покрытие должно быть сплошным и не иметь разрывов. Чтобы сделать , используют специальные материалы, на сегодняшний день утеплители на рынке представлены в широком ассортименте.

Пример расчета необходимого количества арматуры для этого типа фундамента

Для того чтобы посчитать необходимое количество арматуры ленточной конструкции основания, арматура диаметром 12 мм (меньше брать не рекомендуется) укладывается в два ряда по вертикали, ряды устанавливаются через 0,5 м, а если периметр здания 30 м, то потребуется 30×2=60 м арматуры для горизонтальных прутьев.

Вертикальных прутьев необходимо 60×2+4=124, нужно прибавить также на каждый угол по одному прутику, получится всего 128 прутьев. Если высота вертикальных прутьев для арматуры 70 см, то потребуется 128×0,7=89,6 м. Всего 60+89,6=149,6 м арматуры.

Как сделать мелкозаглубленный фундамент своими руками

Фундамент ленточный мелкозаглубленный можно сделать самостоятельно. Для этой работы обязательно потребуются следующие инструменты:

Инструменты необходимые для работы: молоток, рулетка, уровень, совковая лопата, шуруповерт.

  • штыковая лопата;
  • совковая лопата;
  • кувалда;
  • молоток;
  • шуруповерт;
  • рулетка;
  • трамбовка;
  • вибратор;
  • капроновая нить;
  • рулетка.

Помимо инвентаря необходимы и материалы:

  • доска или деревянные щиты для опалубки;
  • брус;
  • песок;
  • щебень;
  • полиэтиленовая пленка;
  • арматура для каркаса;
  • вязальная проволока;
  • бетон (М400 и выше).

Первым делом следует очистить участок от мусора и больших камней. Затем вырывается траншея глубиной до 50-60 см. Работа происходит следующим образом: убирается верхний слой почвы, затем смешанный грунт из песка и глины, дальше идет твердая глина, которую довольно трудно копать. Глубина на этом слое составит только 10 см (можно выкопать немного глубже для того, чтобы было удобнее прокладывать дренажную систему и утеплять основу фундамента).

Схема усиления фундамента.

После окончания земляных работ приступают к формированию песчаной подушки. Для этого на дно траншеи слоями насыпают песок и тщательно утрамбовывают. Песчаная подушка должна получиться высотой 5-7 см. Для дополнительной защиты можно сделать гидроизоляцию на стенках траншеи.

После того как песчаная подушка утрамбована, можно приступать к изготовлению армированного каркаса. К этой части работы надо отнестись очень ответственно, так как каркас является своеобразным скелетом фундамента. Он будет принимать на себя все нагрузки, создаваемые будущим домом. Для того чтобы сделать армокаркас, следует связать 4 прута таким образом, чтобы в поперечном сечении получился квадрат 20х20 см. Каркас должен находиться строго в середине залитого бетона, поэтому на дно укладывают камни, на которые затем устанавливают армированную сетку.

При наличии бетономешалки, если необходим объем бетона не более 1 м³, бетонный раствор можно сделать своими руками. Но при больших объемах лучше всего заказать готовую смесь. Также понадобится вибратор, чтобы хорошо уплотнить бетон.

Если траншеи вырываются на рельефном грунте, следует устанавливать опалубку таким образом, чтобы верхняя поверхность была строго горизонтальной. Опалубку следует делать из дерева, которое перед заливкой бетона нужно тщательно смочить водой. Такая процедура не даст дереву вытягивать воду из бетонного раствора.

https://youtube.com/watch?v=B0qKNFeXRgo

Опалубку следует возводить строго вертикально, используя для этого отвес и уровень. В качестве крепления можно использовать брусья, которые забивают в землю. После того как бетон залит и уплотнен, его накрывают полиэтиленовой пленкой. Это предотвратит быстрое испарение воды и не позволит появиться трещинам. Самое благоприятное время для мелкозаглубленного фундамента — это середина весны. В этот период очень удобно строить, так как для набора прочности бетона понадобится примерно 3 недели, а коробку дома можно будет возводить уже в теплое время.

Для каких грунтов используют МЗЛФ

Специфика ленточных оснований состоит в универсальности, способности работать на различных типах грунта. МЗЛФ в этом отношении не является исключением, предоставляя широкие возможности для применения как на сухих, так и влажных пучинистых грунтах.

Принципиальных противопоказаний, отличающихся от общих требований для ленточных фундаментов, не имеется. Подходят как сухие плотные почвы, так и глинистые, суглинки или супеси, хотя в этих случаях понадобится тщательное обследование гидрогеологических условий и состава грунта.

ВАЖНО!
В зависимости от типа грунта меняется технология строительства в части типа дренажа и толщины слоя засыпки, поэтому необходимо располагать максимально полными и точными данными.

Заливка

Бетонирование должно происходить за одни сутки, — слой бетона должен быть один. При больших объёмах требуется тщательно организовать работу, договориться о доставке бетона.

Для бетонирования основания нужно много бетона, придётся заказывать с доставкой в миксере.

Бетон заливают двумя способами: по лотку, используя рукава. Подают с разных сторон, разровнять в опалубке значительно легче. Нужно следить за консистенцией раствора – должен быть достаточно жидким, однородным. Если состав слишком густой, нужно сообщить об этом оператору миксера, предусмотрено разбавление бетона водой.

Жидкий бетон нужен для облегчения бетонирования, получения качественного фундамента, — если бетонный состав неоднороден, опалубка равномерно не заполнится.


Бетонирование

После окончания бетонирования, залитую опалубку укрывают от дождя, солнца. Если на улице жаркая погода, за бетоном придётся ухаживать – периодически поливать водой, чтобы при ускоренной сушке не пошел трещинами.

Прочность бетон будет набирать не один месяц, но для продолжения строительных работ по возведению стен можно приступать уже через 4 недели.

Видео – закладка фундамента:

Определение типа грунта

Скальный грунт не промерзнет и не будет размыт водой, поэтому основание дома можно возводить на его поверхности.

Хрящеватый грунт предпочтительно состоит из камней и обломков твердых пород. Глубина фундамента не зависит от уровня промерзания грунта, однако заглубление должно соответствовать примерно 50 см.

Песчаные грунты в основном состоят из песка, отличаются незначительным промерзанием. Следовательно, глубина фундамента может варьироваться в пределах 40-80 см.

Глинистый грунт всегда рискует быть смытым, промерзает и вспучивается при этом. Фундамент заглубляют ниже уровня промерзания грунта.

Определяем тип грунта

Суглинки и супеси представляют собой смесь глины и песка. При высоком уровне грунтовых вод на таких участках строительство фундамента должно выполняться на глубине промерзания грунта.

Оптимальным вариантом для любого строительства считаются грунты песчано-каменистого, скального или крупнопесчаного типа, не содержащие глины. В таких грунтах не задерживается влага, следовательно, исключается вспучивание при промерзании.

Менее благоприятным вариантом считаются пылевые и мелкозернистые пески, их еще называют пучинистыми грунтами.

Грунты глинистого типа с высоким уровнем подземных вод в зимнее время промерзают и вспучиваются.

На основании проведенных исследований можно выбирать тип основания под каркасный дом. При этом стоит учитывать некоторые моменты:

Разновидности грунтов

  • Срок службы основания и непосредственно дома должен быть приблизительно одинаковым. Следовательно, не стоит делать основательный фундамент под каркасное строение, даже если позволяет грунт.
  • Не стоит обустраивать подвальное помещение на участках с высоким уровнем грунтовых вод. Никакой тип фундамента и качественная гидроизоляция не спасут от высокой влажности внутри подвала.
  • Плывучие и насыпные грунты требуют более жесткого основания, в этом случае строить каркасный дом лучше всего на монолитной фундаментной плите, которая обеспечит равномерную жесткость на всей площади.
  • Любой вид фундамента, имеющий в основе песчаную подушку, поможет избежать лишних расходов на строительство.

Учитывая все вышеизложенные факты и легкость основного строения, можно сделать вывод, что каркасный дом можно возводить на всех видах фундамента, отличающихся невысокой стоимостью и простотой исполнения.

Расчет МЗЛФ на пучинистых грунтах

При строительстве дома на пучинистых грунтах производятся более сложные расчеты, цель которых — определение деформации пучения. Сделать такой расчет самостоятельно достаточно сложно, поэтому необходимо доверить его профессиональным проектировщикам или воспользоваться готовой таблицей:

Наименование и степень пучинистости грунтовЧисло этажей зданияШирина поошвы фундамента b, мТолщина подушки t, мВариант конструкции фундаментаВариант армирования
глины, суглинки и супеси, пески мелкие и пылеваватые влажные — среднепусинистые10,3 / 0,20,6/0,7г.3
20,3 / 0,20,5 / 0,6г.3
30,3 / 0,20,4 / 0,5г.3
глины, суглинки и супеси, пески мелкие и пылеваватые влажные — сильнопучинистые10,3 / 0,20,7 / 0,8г.4
20,3 / 0,20,6 / 0,7г.4
30,3 / 0,20,5 / 0,6г.4

В графе 2 «Ширина подошвы» и графе 3 «Толщина подушки» через знак / указываются значения для отапливаемых и не отапливаемых помещений. В графе «Вариант армирования» указано минимальное количество арматурных стержней, которые должны быть использованы для армирования монолитной ленты.

Строим фундамент своими руками

Мы упоминали, что такую конструкцию ценят за то, что все работы по устройству можно выполнить своими руками. Когда вы сделали расчет и у вас на руках есть план, можно приступать к работе. Только вот есть один момент: начинать строить лучше ранней весной. Так, вы сможете до лета дать основанию набраться прочности. А летом сможете спокойно возводить коробку. Когда все готово, можно начинать работы. Мы рассмотрим весь процесс пошагово, как в инструкции, чтобы вам было легче понимать, что за чем идет.

Подготавливаем участок. Остатки нерастаявшего снега, мусор, оставшийся после зимы, деревья кусты и прочие лишние предметы удаляются.
На грунте нужно выполнить ориентировочную разметку. Она делается из веревки и колышков

Важно все тщательно проверять рулеткой, чтобы конструкция была идеально ровной. От этого зависит надежность сего дома.
Исходя из разметки начинайте копать траншею

Так как у вас уже есть все данные (глубина и ширина), то остается просто использовать грубую силу. Следите за тем, чтобы стенки были ровными.

Когда по всему периметру глубина достигает нужного размера, можно уплотнить дно траншеи. На дне должен быть геотекстиль, не пропускающий воду. Он не позволит песку смешаться с землей.
Теперь настало время сделать песчаную подушку на грунте. Ее слой должен быть минимум 10 см. Песок тщательно трамбуется, а края геотекстиля поднимаются немного выше этого слоя. Для качественной трамбовки, увлажняйте слои песка водой. Трамбуйте до тех пор, пока не достигните 10– 20 см.
Настало время делать обрешетку. Оптимальный вариант – использовать доски или уже готовые сбитые щиты. Чтобы толща бетона не развалила конструкцию, укрепляйте опалубку по бокам и сверху делайте стяжку. Для фиксации используйте гвозди или саморезы. Опалубка должна быть ровной, а ее высота зависит от выбранной вами высоты цоколя.
Изнутри опалубку можно покрыть пленкой, чтобы бетон не вытекал. Также с пленкой вам будет удобнее снимать опалубку.

Изнутри опалубки сделайте разметку, чтобы знать, до какого уровня выполнять заливку бетоном.
Для дальнейшей работы вам потребуются прутья арматуры. Из них делается каркас, который нужно установить в опалубку. Связывается арматура вязальной проволокой.
Осталось выполнить заливку траншеи бетоном. Рекомендуется делать это с утра, чтобы успеть залить весь фундамент за один раз. Так вы добьетесь того, что лента будет действительно монолитной. Только вот проводить заливку нужно не сразу, а слоями.
Равномерно распределите первый слой бетона по траншеи. С помощью вибратора уплотните раствор и выгоните из него воздух. Это придаст ему большей плотности. Если вибратора нет, используйте обычную арматуру или палку, штыкуя бетон. Когда первый слой сделан, заливайте второй, выполняя те же действия.
Последний слой нужно выровнять по намеченному вами уровню на опалубке. Загладьте поверхность и присыпьте ее сухим цементом. Так верхняя часть лучше схватится, и на ней не будут образовываться трещины.

Вот и все, можно сказать, что ваш мелкозаглубленный ленточный фундамент готов. Осталось дождаться его высыхания. Обычно он полностью высохнет за месяц. После 10 дней вы можете снять опалубку. Однако не забудьте укрыть поверхность ленты, чтобы уберечь ее от осадков.
