Монтаж каркаса
Следует заранее учесть сочетаемость длины фундамента с длиной поставляемой арматуры. Это поможет сократить количество стыков и сберечь материальные ресурсы
Специалисты рекомендуют перед установкой каркаса сделать подбетонку. Такая песчано-гравийная подушка выполняется следующим образом: основание фундамента заливают бетонным раствором слоем 5-8 мм и ожидают его застывания.
Если решено обойтись без подбетонки, то под нижние ряды (ярусы) арматурных стержней устанавливают подставки. При этом следят, чтобы между такой подушкой и арматурой получился зазор минимум 15 мм для того, чтобы бетонный раствор мог проникнуть снизу и тем самым укрепить арматуру.
Для монтажа горизонтальных рядов чаще всего используют круглую ребристую арматуру, диаметр которой составляет 10 -16 мм. Продольные пруты можно соединить горизонтальной поперечной арматурой. Стержни продольной арматуры скрепляются арматурой внахлест длиной не меньше 50 см.
Если при этом высота ленточного фундамента больше 0,15 м, верхние и нижние уровни, необходимо тоже скрепить вертикальными стержнями арматуры. Для этого чаще применяют гладкую арматуру диаметром 6-8 мм. Рекомендуется в качестве поперечных и вертикальных арматур применять хомуты из прутов, которые изгибаются, как рамка и монтируются по размерам каркаса.
Но, какая бы схема армирования ленточного основания не была выбрана, надо не забывать, что дистанция между арматурой и опалубкой, а также верхним слоем заливки бетона не должна быть меньше 15 мм.
Между собой стержни соединяются мягкой вязальной проволокой из стали. Для облегчения работы можно применять специальные устройства. Например, вязальный крюк. Его можно приобрести в магазине, а можно сделать своими руками. Для этого потребуется только кусок арматуры и деревянная или пластиковая ручка.
Отверстие внутри ручки должно быть такое, чтобы сердечник вместе с крючком могли свободно вращаться при связывании проволоки. Так, ее складывают пополам и заводят под стык арматуры. Острой частью крючка поддевают петлю проволоки и делают 2-3 оборота, связывая её с другим концом. При этом не стоит туго затягивать, чтобы не разорвать ее. Некоторые применяют сварку. Но специалисты не рекомендуют ей пользоваться, т.к. места соединений часто подвергаются коррозии.
При выполнении работ необходимо следить за тем, чтобы диаметр продольных стержней для ленточного основания был одинаковым и размещался равномерно по ширине всего фундамента. Если по каким-то причинам диаметр у стержней отличается, то арматура большего диаметра помещается в нижнюю часть ленты. Следует строго следить за тем, чтобы стержни арматуры верхнего уровня каркаса размещались над просветами между прутами нижнего уровня.
Умельцы приспосабливают самодельный вязальный крючок к шуруповерту и, тем самым резко ускоряют процесс вязки каркаса
Армирование ленточного фундамента вполне можно выполнить своими руками, не приобретая дорогостоящих инструментов. Достаточно соблюдать технологическую последовательность и использовать материалы рекомендованных размеров. В этом случае, срок эксплуатации основания будет долгим.
Подробнее о том, как правильно армировать фундамент своими руками, можно посмотреть видео:
Особенности ленточного фундамента
Основание ленточного типа представляет собой замкнутую по контуру ленту. Устройство ленточного фундамента выполняется по периметру будущего строения и под всеми стенами. Обычно он сооружается на грунтах с хорошими показателями несущей способности, не подходит для болотистых почв. Под ленту необходимо обустроить подушку из песка средней крупности с послойным (каждые 100 мм) виброуплотнением.

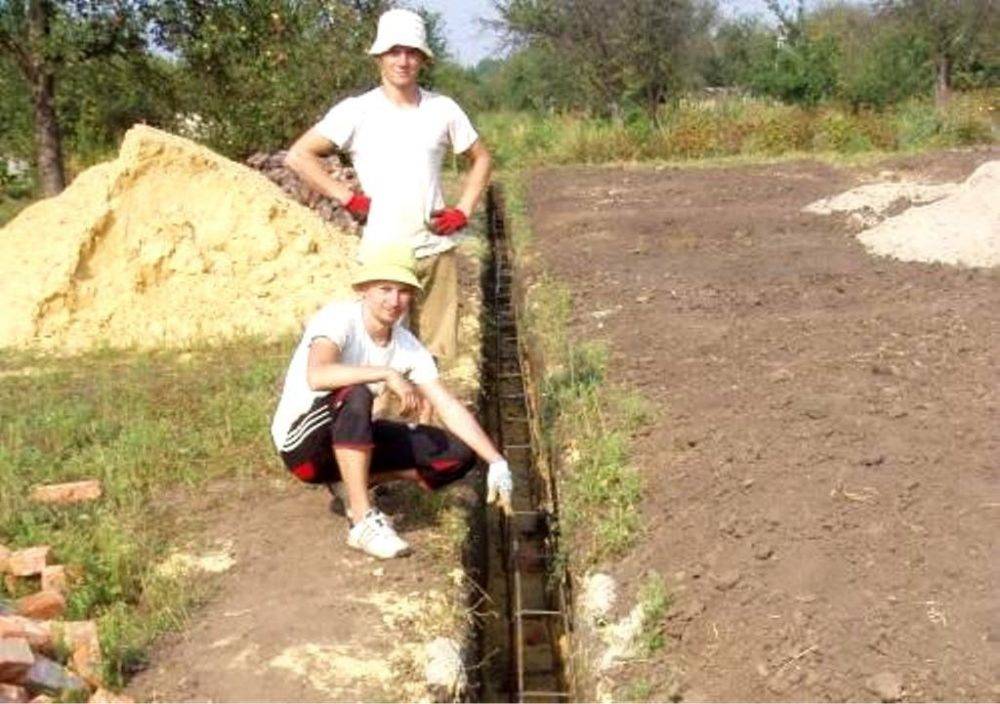

Рисунок 1. Внешний вид ленточного основания
На грунтах с высокими прочностными характеристиками грунтов ленточное основание может сооружаться даже для строительства многоэтажных зданий – до 9-12 этажей.
Глубина ленточного фундамента определяется индивидуально в зависимости от характеристик возводимого на нем здания, предполагаемых нагрузок, уровня промерзания почвы на участке застройки, наличия подвальных помещений и т.д.
Заливка фундамента
Во время заливки ленточного фундамента бетоном, нужно соблюдать все правила и требования:
- заливка фундамента ленточного типа проводится за один день непрерывным литьем;
- желательно при таких работах перемещать бетономешалку с места на место, а не делать бетон жидким и тянуть его с одной точки на другую;
- бетон не должен доходить по уровню верхней части щитов;
- не рекомендуется готовый бетон скидывать с высоты более 2 метров;
- проводя подобные работы, нужно обязательно утрамбовывать бетон с помощью погружного вибратора.
Чтобы работы были проведены качественно, желательно регулярно перемещать миксер с раствором и заполнять не одну точку опалубки, а по ее периметру. Заполнив конструкцию до 50 см нужно пройтись по периметру вибратором и утрамбовать смесь. Нормальной глубиной, для вибратора считается 1 метр глубины от длинен наконечника.
Расчет необходимого количества материалов
При определении нужного количества арматуры следует учитывать, что продольные струны и поперечные прутки имеют разный диаметр и цену. Имея проект подсчитать количество необходимого для армирования материала не сложно. Только следует предусмотреть запас 7-10% на остатки в виде коротких обрезков и на нахлесты при соединении прутов на длинных участках.
Если вы производите расчеты самостоятельно, то рекомендуется принять:
- диаметр арматуры 10 мм для продольных участков длиной до 3-х метров;
- 12 мм на участках более 3-х метров;
- поперечная арматура с гладкой поверхностью диаметром 8 мм.
Общее количество продольных армирующих струн определяется по суммарному сечению. Согласно СНиП общая площадь сечения арматуры должна быть не менее 0,1% от поперечного сечения фундаментной ленты. Если в результате вы определите, что для армирования достаточно всего 2-х прутов, то эту количество необходимо увеличить до 4-х. При этом принимая минимальное сечение прутов в 10 мм. Поперечные прутки никаких нагрузок не несут и считаются фиксирующими элементами.
Шаг поперечных прутков (хомутов) должен быть не более трех четвертей высоты фундаментной ленты и меньше 500 мм. В местах примыкания двух прямых конструкций и на углах шаг должен уменьшаться вдвое. Существует много специально разработанных схем вязки углов элементов и примыкающих участков. Перед началом работы рекомендуем с ними ознакомиться.
Как рассчитать, сколько надо?
Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.
После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.
Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.
Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.
На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».
Тяжёлый бетон приготавливают из:
- цемента М 300 – М 800,
- щебня гранитных пород,
- среднефракционного песка,
- воды средней жёсткости с добавкой различных видов пластификаторов.
Его применяют для возведения заливных фундаментных лент.
Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.
Определение глубины заложения и высоты ленты
В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:
Уровень грунтовых вод
Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.
В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.
Глубина промерзания
Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.
Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.
Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.
Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:
- до 70 см – без продольной арматуры;
- от 71 до 90 см – один ряд;
- от 91 до 130 см – два ряда;
- от 131 до 170 см – три ряда;
- от 171 до 210 см – четыре ряда.
Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.
Сбор нагрузки
Максимальная масса строения включает в себя следующее:
- Вес всех конструкций дома, включая фундамент.
- Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
- Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
- Ориентировочный вес максимального количества людей, одновременно находящихся в доме.
Ширина подошвы
Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:
- T — удельная нагрузка от максимального веса строения (см. выше);
- k – коэффициент запаса (1,1);
- S – площадь подошвы (S = P/T);
- R – сопротивление грунта.
R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).
При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.
Какая арматура для этого применяется, виды и их особенности
Монтаж основания делают устойчивым к климатическим условиям и механическим воздействиям.
К стержням предъявляются требования:
- каркас не создает препятствия для правильной заливки бетонной смеси;
- арматура располагается с определенным шагом;
- способ соединения обеспечивает надежную фиксацию, не допуская подвижности;
- обязателен защитный антикоррозийный слой.
Связать устойчивую конструкцию помогают разные виды прутьев. Они различаются по материалу, из которого изготовлены:
- Металлические. Соответствуют стандартам ГОСТ и делятся на 6 классов. Первый производят на основе низкоуглеродистой стали; пятый и шестой содержат в составе легирующие добавки, повышающие прочность прута. Индекс «С» показывает, что арматура может быть подвержена соединению сваркой; «К» − антикоррозийную обработку. Стальные стрежни можно изогнуть при монтаже каркаса.
- Композитные. В своем составе содержат арамидные, углеродные, стеклянные и базальтовые волокна. Их нельзя: согнуть, скрепить сварочным аппаратом. В строительстве часто используют стеклопластик.

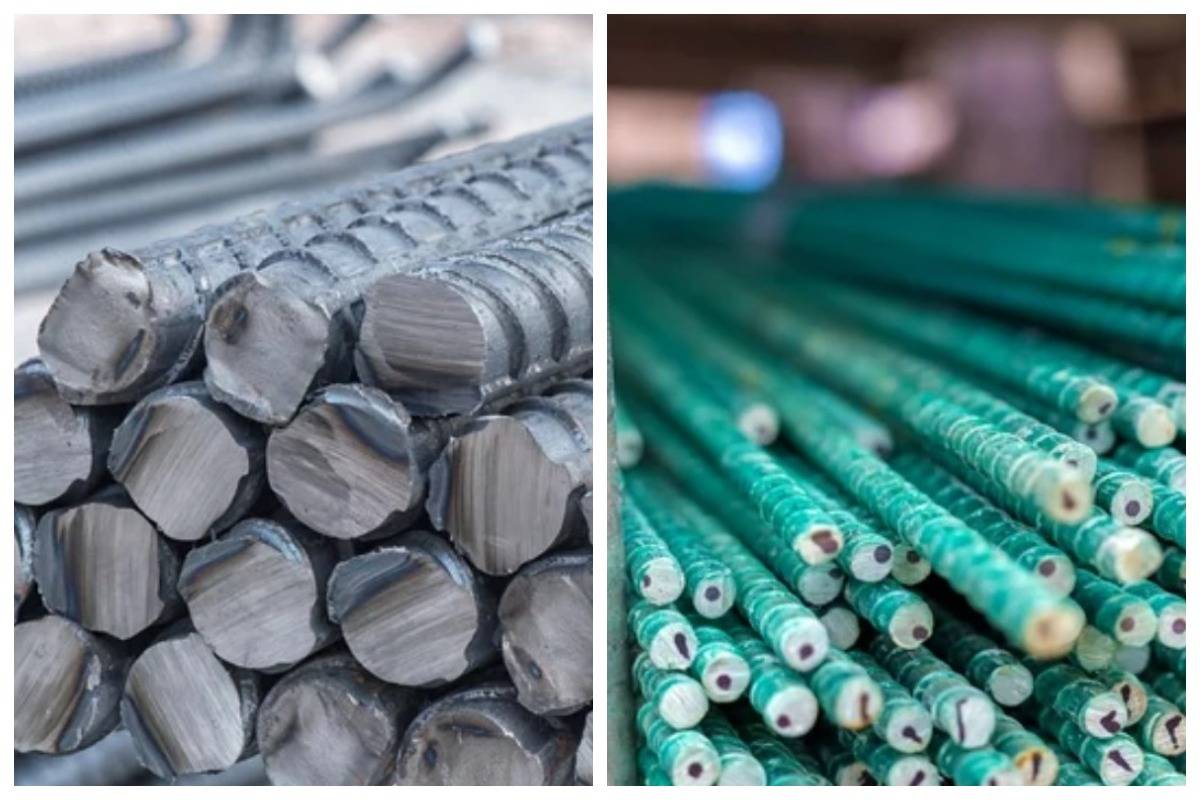

Различия материалов:
| Показатель | Стальные | Композитные |
| Устойчивость к коррозии | Только с применением специальных добавок | Да |
| Проводимость электрического заряда | Да | Нет |
| Теплопроводность | Высокая | Низкая |
| Горючесть | Нет | Слабая |
| Упругость | Высокая | Низкая |
| Прочность на растяжение | 390 МПа | 1000 МПа |
| Масса | Имеют большой вес | Легкие |
| Крепеж | Сварка, проволока | Хомуты, проволочная скрутка |
| Требования ГОСТ | Соблюдаются на производстве | Не разработаны. Изготавливаются по ТУ (техническим условиям) |
Также армированные прутья имеют разный профиль. Первый класс обладает гладкой поверхностью (подходит для соединительных перемычек), 2-6 − отличаются рельефом серповидного, кольцевого, смешанного типов, что обеспечивает повышенное сцепление с раствором.
Нужно ли армировать ленточный фундамент?
Бетон является специфическим материалом. Он способен без видимых последствий выдерживать значительное давление, но разнонаправленные, растягивающие нагрузки переносит с большим трудом.
Бетонный блок, являющийся монолитной отливкой без дополнительных усиливающих элементов, способен выдерживать только равномерную сдавливающую нагрузку.
Если усилие будет приложено в центральной части, а края блока окажутся зафиксированы, он переломится при относительно небольшой нагрузке. Использовать его в таком виде в качестве основания для строительного объекта невозможно.
Проблема решается с помощью армирующего каркаса, помещаемого внутрь блока перед отливкой.
Армирование ленточных оснований является необходимым и обязательным условием, предписываемым требованиями СНиП 52-01-2003. Регламентируются все рабочие моменты создания железобетонных конструкций — состав бетона, размеры и материал арматуры, тип конструкции каркаса, способ сборки и прочие вопросы.
Соблюдение норм СНиП обязательно для всех строителей, поскольку только таким образом можно обеспечить надежность постройки и безопасность людей.
Несколько слов об особенностях ленточного фундамента
Ленточный тип фундамента можно смело назвать универсальным, наиболее распространённым, дающим возможность возведения зданий из практически любых строительных материалов. Повсеместное использование этой конструкции основания объясняется в том числе и значительной экономией средств, простотой и доступностью её самостоятельного обустройства, а также тем, что ленточный фундамент всесторонне испытан очень широкой практикой его многолетней эксплуатации.
Ленточный фундамент по праву занимает лидирующие позиции, как наиболее популярный у застройщиков тип основания для зданий
Сам по себе такой фундамент представляет собой железобетонную ленту, которая может иметь разную ширину, толщину и высоту. Эти параметры зависят от проекта будущего здания – размеров стен и материала, из которого планируется возвести стены, общей массивности строения, состояния грунтов на участке застройки и целого ряда других важных факторов. Но в любом случае ленточный фундамент устанавливается по периметру будущего строения, имеет замкнутый контур, который и предназначается для дальнейшего возведения несущих стен. При необходимости этот вид фундамента дополняется внутренними перемычками, которые становятся основой для возведения на них внутридомовых капитальных перегородок.
Глубина залегания подошвы ленты может существенно различаться, в зависимости от конкретных обстоятельств. Так, при неустойчивых верхних слоях грунта на участке ведения строительства, подошва ленточной основы полностью заглубляется ниже уровня промерзания или же исполняется в сочетании со свайным фундаментом. Если же грунт плотный, или же тогда, когда планируется строительство небольшого по общей массе здания, то вполне можно обойтись малозаглубленным ленточным фундаментом.
Фундаментная лента может быть глубокого или малого заложения, иногда усиливается дополнительно монолитными сваями
Как бы то ни было, требования к полноценному и качественно исполненному армированию равнозначно важны для любой разновидности ленточного фундамента. Только при таком условии основа оптимизирует нагрузку от стен дома на грунт по всему периметру строения, что минимизирует риск проседания здания, перекос и деформацию всех его составляющих строительных конструкций.
Этапы выполнения работ
Общие проектные расчёты:
- глубина залегания фундамента;
- его ширина;
- уровень промерзания грунта;
- уровень возможной осадки.
Расчёт диаметра и количества арматурных прутьев
В соответствии со СНиП 52-01-2003 минимальная площадь сечения продольной арматуры должна равняться 0,1% от площади поперечного сечения самого фундамента. Этим правилом необходимо руководствоваться при выборе диаметра арматурных прутьев.
Зная площадь сечения прута, а также количество прутьев в сечении фундамента, можно, используя таблицу ниже, быстро определить необходимый диаметр арматуры.
Арматурный сортамент:
| Номинальный диаметр стержня, мм | Расчетная площадь поперечного стержня, мм2, при числе стержней | Теоретическая масса 1 м длины арматуры, кг | Диаметр арматуры классов | Максимальный размер сечения стержня периодического профиля | ||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | А240 А400 А500 | А300 | В500 | |||
| 3 | 7,1 | 14,1 | 21,2 | 28,3 | 35,3 | 42,4 | 49,5 | 56,5 | 63,6 | 0,052 | — | — | + | — |
| 4 | 12,6 | 25,1 | 37,7 | 50,2 | 62,8 | 75,4 | 87,9 | 100,5 | 113 | 0,092 | — | — | + | — |
| 5 | 19,6 | 39,3 | 58,9 | 78,5 | 98,2 | 117,8 | 137,5 | 157,1 | 176,7 | 0,144 | — | — | + | — |
| 6 | 28,3 | 57 | 85 | 113 | 141 | 170 | 198 | 226 | 254 | 0,222 | + | — | + | 6,75 |
| 8 | 50,3 | 101 | 151 | 201 | 251 | 302 | 352 | 402 | 453 | 0,395 | + | — | + | 9,0 |
| 10 | 78,5 | 157 | 236 | 314 | 393 | 471 | 550 | 628 | 707 | 0,617 | + | + | + | 11,3 |
| 12 | 113,1 | 226 | 339 | 452 | 565 | 679 | 792 | 905 | 1018 | 0,888 | + | + | + | 13,5 |
| 14 | 153,9 | 308 | 462 | 616 | 769 | 923 | 1077 | 1231 | 1385 | 1,208 | + | + | — | 15,5 |
| 16 | 201,1 | 402 | 603 | 804 | 1005 | 1206 | 1407 | 1608 | 1810 | 1,578 | + | + | — | 18 |
| 18 | 254,5 | 509 | 763 | 1018 | 1272 | 1527 | 1781 | 2036 | 2290 | 1,998 | + | + | — | 20 |
| 20 | 314,2 | 628 | 942 | 1256 | 1571 | 1885 | 2199 | 2513 | 2828 | 2,466 | + | + | — | 22 |
| 22 | 381 | 760 | 1140 | 1520 | 1900 | 2281 | 2661 | 3041 | 3421 | 2,984 | + | + | — | 24 |
Расчёт количества арматуры:
- Вычисляем периметр фундамента.
- Составляем схему армирования и подсчитываем количество стыков арматурных прутьев (стыки всегда идут внахлёст на величину, равную 30 диаметрам прута).
- Периметр умножаем на схему армирования, прибавляем сумму стыков и добавляем к этому ещё 10% от получившейся величины.
Подробнее о расчете арматуры для ленточного фундамента можно узнать из этой статьи.
Разметка
На этапе разметки используется проектная схема фундаментной конструкции. Схему переносят на местность, используя обноску по периметру участка и разметочный шнур. Все получившиеся таким образом размеры должны соответствовать проекту.
Основание фундамента
Роется траншея для будущей фундаментной конструкции. Глубина должна соответствовать проектной и иметь запас в 30 см для песчано-гравийной подушки. При этом учитываются особенности грунта.
Опалубка
Опалубка делается из деревянных дощатых щитов снаружи будущего основания дома. На дно (поверх подушки) и стенки опалубки укладывается гидроизоляционный слой.
Вязка
На это есть ряд причин:
- работа с проволокой не требует больших временных затрат;
- просто устранить возможные недочёты;
- низкая себестоимость.
Все самое важное о вязке армокаркаса найдете в этом материале
Армирование углов
На углы в фундаментной конструкции приходится наибольшая нагрузка. Поэтому их необходимо максимально усилить.
Для этого есть два основных правила:
- Пруты нужно изгибать так, чтобы каждая из их сторон заглублялась в одну из стен фундамента.
- Если длины прута недостаточно, чтобы его изогнуть, то для усиления углов используются Г-образные профили.
1. Жесткость соединения внешней продольной арматуры (1) в угловой зоне обеспечивает Г-образный хомут (6).2. Внутренняя продольная арматура (2) жестко скрепляется с внешней продольной арматурой (1) внахлёст.3. Шаг поперечной арматуры (L) составляет не более ¾ высоты ленты фундамента.4. Внутреннюю и внешнюю продольную арматуру соединяет дополнительная поперечная арматура (5).5. Длина соединения внахлёст составляет 50 диаметров горизонтальной арматуры.
1. При использовании П-образных хомутов (5) угловое соединение внешней и внутренней горизонтальной арматуры ленточного фундамента (1) получает жёсткую сцепку наподобие замка.2. В анкеровке П-образных хомутов участвует вертикальная (2), поперечная (3) и дополнительная поперечная (4) арматура.
После армирования приступают непосредственно к заливке бетона. Бетон заливается в опалубку в несколько слоёв, по 20-30 см каждый. В процессе необходимо тщательно перемешивать бетонную смесь.
Подробнее о технологии армирования углов ленточного фундамента читайте в этой статье.
Как вязать армированную сетку в траншее
Работать в траншее намного сложнее из-за стесненных условий. Нужно хорошо продумать схему вязания отдельных элементов, чтобы не пришлось потом ползать между прутками арматуры. Кроме того, самостоятельно связать сетку не получится, нужно работать с помощником.

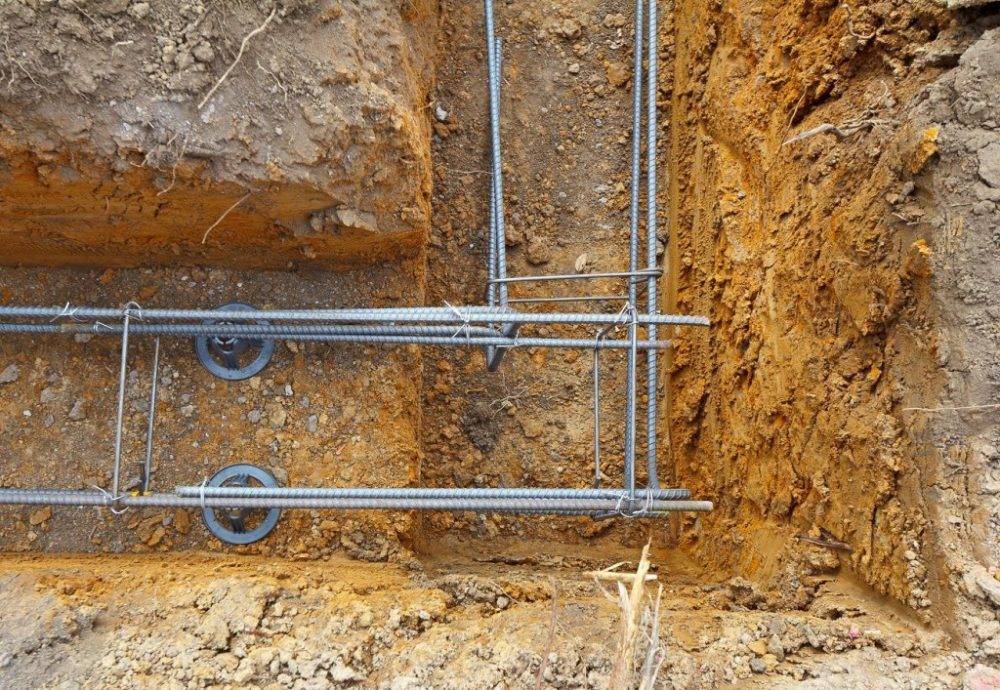

Шаг 1. Положите на дно траншеи камни или кирпичи высотой не менее пяти сантиметров, они приподнимут металл от земли и позволят бетону со всех сторон закрыть арматуру. Расстояние между камнями должно равняться ширине сетки.
На фото – фиксатор для армокаркаса
Шаг 2. На камни нужно класть продольные прутки. Горизонтальные и вертикальные прутья должны уже быть порезаны по размерам, как их мерить мы уже рассказывали.
Шаг 3. Начинайте формировать скелет каркаса с одной стороны фундамента. Если вы предварительно привяжете к лежащим пруткам горизонтальные распорки, то работать будет легче. Помощник должен придерживать концы прутков до тех пор, пока они не зафиксируются в нужном положении.
Работ по армированию
Шаг 4. По очереди продолжайте вязать арматуру, расстояние между распорками должно составлять приблизительно пятьдесят сантиметров.
Шаг 5. По такому же алгоритму свяжите арматуру на всех прямолинейных участках фундаментной ленты.
Шаг 6. Проверьте размеры и пространственное положение каркаса, при необходимости нужно поправить положение и исключить прикосновения металлических частей к опалубке.
Армировка фундамента
Шаг 7. Теперь пора заняться углами фундамента. На картинке дан довольно сложный вариант вязания в углах, вы можете для себя придумать проще. Главное, чтобы соблюдалась длина нахлестов. И еще одно замечание. В углах фундамент работает не только на изгиб, но и на вертикальный разрыв. Эти усилия держат вертикальные прутки строительной арматуры, не забывайте их устанавливать. Для гарантии для этих целей можно использовать арматуру с большим диаметром.
Армирование подошвы
Подошва фундамента является участком, испытывающим максимальные нагрузки пучения или боковое давление от почвенных вод. Существуют различные способы усиления подошвы, которые обеспечивают качественное соединение с бетонной подготовительной частью, но они применяются для строительства промышленных ответственных сооружений.
Для армирования подошвы фундамента малоэтажного жилого дома принято использовать армировочные сетки, увеличивающие прочность и неподвижность нижней части ленты
Сетка механически соединяется с основным каркасом, это особенно важно, если подошва имеет большую ширину, чем сама лента
ОБРАТИТЕ ВНИМАНИЕ!
Используются готовые или сварные сетки с поперечным расположением стержней. Для участков, расположенных на сложных грунтах, рекомендуется использовать сварные конструкции из рабочих стержней, способные выдерживать нагрузки во всех направлениях.
Правила изготовления каркаса
До начала проведения работ по армированию ленточного фундамента необходимо ознакомиться с подходящими чертежами, поскольку степень его прочности оказывает значительное влияние на период эксплуатации основания, что способно как полноценно прослужить на протяжении далеко не одного десятилетия, так и покрыться трещинами при приходе первой же весны по причине сезонного перепада уровня почвы.
Во избежание возможных ошибок в ходе создания каркаса нужно придерживаться ряда следующих правил:
- Дистанция от места вязания до края прута (напуск) должна достигать не меньше 5 см.
- На угловых соединениях следует использовать исключительно связанные между собой перпендикулярно идущие пруты. Наилучшим вариантом являются выполненные из загнутых арматурных стержней углы, поскольку в таком случае армированный ленточный фундамент обладает самой высокой надежностью, но в случаях применения материала с толщиной в 14 мм и выше необходимо наличие специального оборудования. Сгибание более тонких прутьев можно совершать и в домашних условиях.
- При применении проволоки и вязального крючка необходимо делать плотные соединения, выполняя ее затягивание посредством инструмента до упора. В результате между хомутом и основной арматурой должно отсутствовать свободное пространство. Кроме этого рукой требуется проверять, чтобы от прикосновения хомут оставался в неподвижном состоянии. В противном случае нужно выполнять дополнительное связывание проволокой.
- Перехлест при армировании должен достигать 40-50 диаметров арматуры. Разбежка между рядом расположенными прутами, а также верхним и нижним слоем должна быть в соответствии с планом.
- Металлический каркас должен быть установлен в опалубку ровно. Помимо этого требуется побеспокоиться о защитном бетонном слое для арматуры, выполненном в соответствии с правилами проекта. Необходимо учитывать, что его толщина должна быть не менее диаметра арматурных прутьев.
Обратите внимание! Сгибать все элементы, которые используются при армировании фундамента в обязательном порядке нужно без их предварительного нагрева на холодную, поскольку в противном случае стержни утратят свою первоначальную прочность. Даже несмотря на относительно высокую простоту правил далеко не всеми малоопытными строителями они соблюдаются, а некоторые и вовсе не знают о них
В результате по этой причине происходит нарушение технологии армирования ленточного фундамента, из-за чего период его эксплуатации становится значительно меньше
Даже несмотря на относительно высокую простоту правил далеко не всеми малоопытными строителями они соблюдаются, а некоторые и вовсе не знают о них. В результате по этой причине происходит нарушение технологии армирования ленточного фундамента, из-за чего период его эксплуатации становится значительно меньше.
Металл и бетон в одной упряжке
Армирование фундамента, создание каркаса из металла или композитного прута, позволяет создать прочное и долговечное соединение бетона и металла или композита. Такие соединения выдерживают огромные нагрузки, служат более 100 лет и могут создавать прочный фундамент для любого типа дома.
В строительстве армированного фундамента важно знать свойства материалов и провести правильный расчет, применить последовательную технологию укладки каркаса. Без использования всех этих профессиональных знаний, армирование фундамента окажется малоэффективным и не сможет обеспечить прочность всей конструкции здания
Армирование фундамента позволяет уже несколько столетий при строительстве использовать все лучшие свойства двух наиболее распространенных строительных материалов – бетона и метала.
Технология армирования ленточного фундамента
Как известно всем, любое строительство начинается с расчистки территории под строение и фундамент. После чего уже приступают к рытью траншеи по заранее подготовленной схеме будущего фундамента. Траншею обычно роют либо вручную, либо используя специальную технику.
После того как траншея вырыта, устанавливают опалубку. Она выполняется для придания стенам ровной поверхности, после чего можно приступать к установке металлического каркаса для придания прочности будущему фундаменту. Затем выполняется заливка бетона, желательно в один заход, после чего делают гидроизоляцию фундамента, используя битумную мастику или рубероид.
Когда весь фундамент готов, необходимо засыпать пазухи песком, а в случае использования основания в климатических зонах, фундамент лучше утеплить при помощи пенополистерола.
Расчет необходимых материалов
Приведем пример расчета материалов для фундамента шириной в 40 см. Для него вполне достаточно будет уложить 4 продольных прута арматуры, то есть два в нижнем ярусе и 2 в верхнем. Если фундамент будет иметь размеры 6 на 6 м, в таком случае длина одного продольного прута будет составлять 6х4=24 м. Чтобы уложить 4 продольных ряда, понадобиться 24*4=96 м арматуры.
Для вспомогательной арматуры фундамента шириной 30 см и высотой 190 см, которая будет использоваться в качестве поперечной и вертикальной, понадобиться следующее количество гладкой арматуры: (30-5-5)*2+(190-5-5)=400 см или 4 м. Рассчитывать ее необходимо учитывая отступы с обеих сторон по 5 см.
Шаг установки хомутов составляет 0,5 м, в таком случае число соединений будет: 24/0,5+1=49 шт. Из этого следует, что общее количество вспомогательной арматуры при использовании 4-х продольных прутов (2 снизу и 2 сверху) будет составлять 4*49=196 м.
Также немаловажно просчитать необходимое количество вязальной проволоки: исходя из того, что каждое пересечение арматуры имеет 4 пересечения, тогда для этого понадобиться 8 кусков вязальной проволоки. Учитывая, что длина каждого отрезка составляет в среднем 30 см, тогда длина необходимой проволоки составляет 0,3*8*49=117,6 м
Таким образом, если подвести итоги, то для ленточного основания размерами 6 на 6 м, шириной 40 см и глубиной около 190 см, необходимо:
- 96 м основной арматуры диаметром 10-22 мм.
- 196 м вспомогательной арматуры 4-10 мм.
- 117,6 м вязальной проволоки для соединений.
Укладка арматуры
Для проведения качественной укладки арматуры, необходимо предварительно рассчитать нужное количество, ее сечение и расстояние между перемычками.
При этом стоит учесть подобные нюансы:
- не рекомендуется стыковать прутья на углах, лучше согнуть одну часть арматуры под углом 90 градусов, а к нему уже прикрепить прямой отрезок;
- для организации фундамента под дом, лучше использовать арматуру сечением не менее 12 мм, а перемычки должны быть от 6 мм и гладкие;
- лучше будет если продольных прутов будет не более 6 штук для каждого каркаса;
- чтобы углы залитой конструкции были более качественными и не осыпались, во время подхода конструирования армирования к углам снизить шаг перемычек минимум на 2 раза;
- нахлест арматуры, лучше связывать несколькими кусками проволоки.
Чтобы узнать количество арматуры на один куб бетона, нужно узнать объем бетона для опалубки
Важно учесть, что армирование не должно касаться стен опалубки, расстояние до металла, должно соответствовать двум сантиметрам. Если для фиксации отрезков использовать не проволоку, а специальные хомуты, время конструирования становится меньше
Технология армирования: порядок выполнения и особенности этапов
Каркас под будущий фундамент рассчитывается и монтируется на основе размеров траншеи, из рабочей арматуры и вспомогательной проволоки. Его параметры рассчитываются заранее, с учетом ожидаемой нагрузки; собирать конструкцию удобно на длинном верстаке. Установка арматуры проходит поэтапно:
Собираются вертикальные элементы (хомуты). Вертикальное расположение прутьев проверяется с помощью отвеса.
Монтируется нижний горизонтальный пояс. Нижний пояс работает на прогиб фундамента вниз. Он крепится вязальной проволокой к вертикальным хомутам.
Монтируется верхний горизонтальный пояс. Его задача — сопротивляться выгибу фундаментной ленты вверх.
Монтируются угловые элементы
Им надо уделить особое внимание, поскольку они связывают стороны фундамента. Дополнительная жесткость обеспечивается дополнительными вертикальными стойками, которые закладываются вдвое чаще.
Готовится опалубка под фундамент.
Монтаж линейного фрагмента армирующего каркаса Источник beton-house.com
Проводится укладка подготовленного армирующего каркаса. В процессе укладки между прутьями арматуры прокладывают трубы (через них впоследствии будут проложены системы инженерных коммуникаций и вентиляция).
Заливается бетон. Заливку выполняют в несколько приемов, с разравниванием каждого слоя (вручную или виброплатформой). Такая технология обеспечивает равномерное распределение бетонной смеси.
Проводится гидроизоляция фундамента. После высыхания бетона, ленту фундамента покрывают битумной мастикой или рубероидом
Такая операция является важной мерой для сохранения фундамента.
Если каркас собирается в траншее, в грунт, с соблюдением расчетных расстояний, сначала вбиваются прутья. На них закрепляют поперечные перемычки, нижний и верхний арматурный пояс.
Подробная технология армирования ленточного фундамента
При сборке металлического каркаса непосредственно в траншее соблюдают следующие условия:
- Дно траншеи засыпают песком и гравием высотой 30 см. После устанавливают элементы опалубки. Внутренние распорки обеспечивают устойчивость конструкции во время заливки бетона. Наружные подпорки делают из досок.
- Арматуру устанавливают в 5 см от опалубки. При ширине траншеи 40 см ширина каркаса будет 30 см.
- Начинают монтаж конструкции с установки вертикальных стоек. На них будут закреплены продольные прутья. Вертикальные элементы должны иметь самый большой диаметр. Если продольные прутья обладают диаметром 16 мм, то вертикальные должны быть минимум 20 мм. Стойки помещают в землю на глубину 150 см. На поворотах ленты их устанавливают вдвое чаще.
- Вертикальные перемычки помещают в стыках горизонтальных. Дополнительно их устанавливают по периметру ленты на расстоянии 20 см друг от друга. Горизонтальные прутки традиционно размещают с шагом 30 см.
- Пересечения фиксируют вязальной проволокой. Для этого используют крючки, специальный пистолет, шуруповерт или пассатижи. Один отрезок проволоки делают длиной 20 см.
Продольную арматуру укладывают в 2-3 прута. Между ними должно быть от 25 до 40 см
важно соблюдать это количество арматуры и во втором поясе
Видео: Правильное армирование и опалубка фундамента
