Лазерный уровень – Как им пользоваться и почему без него не обойтись? Советы

Как пользоваться лазерным нивелиром

Приборы просты в использовании и доступны в своём разнообразии от специализированных до универсальных. Конструктивно они могут сильно отличаться, но все включают в себя два компонента: сам лазер и платформу, которая при использовании может быть размещена на плоскости, смонтирована на стене или прикреплена к штативу. Платформа оснащается выравнивающими приспособлениями. Это могут быть пузырьковые уровни, маятник и магниты с электронными датчиками, регулировочные винты. Точность разметки зависит от калибровки и точности выставления уровня.

Как используют простейшие приборы

Простейшие любительские приборы ориентируют в пространстве с помощью пузырьковых уровней. Они отлично подходят для бытового применения, стоят недорого, потребляют немного энергии.

https://youtube.com/watch?v=DcCA6UuBBXo

Как использовать самовыравнивающиеся

Самовыравнивающиеся приборы обладают большей точностью. Они предназначены для самостоятельной ориентации в пространстве из положения «близко к горизонту», то есть требуют предварительной ручной регулировки по пузырьковым уровням перед тем, как дальнейшую тонкую настройку устройство самовыравнивания возьмёт на себя. Точная ориентация прибора производится с помощью маятникового механизма, который под собственным весом сам примет идеально горизонтальное положение.

Полностью автоматические устройства

Ещё более сложным решением для нахождения вертикалей и горизонталей является оснащение лазерных нивелиров сервоприводами регулировок под управлением умной электроники. Такие устройства обеспечивают значительную гибкость в использовании (например, можно отключить выравнивание по вертикали и наклонить уровень) и большой диапазон саморегулирования. Для тех видов работ, при которых приходится часто перемещать прибор, механизмы самовыравнивания оправданы экономией времени и гарантированной точностью измерений.

Применение устройства

Метод определения замеров «на глаз» уже давно не актуален. Уже достаточно давно рулетки и водные уровни заменяются более точными и удобными цифровыми приборами, которые называют нивелирами. Применение такого лазерного уровня для человека, занимающегося ремонтными и строительными работами, является просто необходимым.

Возможности лазерного уровня достаточно широки, так как с его помощью можно на любых поверхностях выявить дефекты. Нивелиром можно пользоваться для выравнивания уровня межкомнатных и уличных дверей при их монтаже. Лазерный уровень применяется не только для стен, но и для выравнивания пола, потолка, а также наружных конструкций.

Услышав впервые о нивелировании, человек незнающий задается вопросом, а для чего же нужен лазерный уровень? Водный уровень достаточно эффективно справляется со своей задачей, но применение лазерных нивелиров позволяет не только облегчить работу по разметке, но еще и ускорить процесс выявления дефектов.

Подготовка к работе

Перед тем как пользоваться лазерным нивелиром, необходимо его правильно выставить в вертикальном положении. Более дорогие модели приборов имеют функцию автоматической настройки положения. Если прибор не имеет такой функции, то нужно выровнять его положение при помощи специального штатива, в котором каждая ножка имеет возможность регулироваться. В самом устройстве имеются воздушные пузырьки, на которые и необходимо ориентироваться при выставлении нивелира. Только после этого следует включать устройство.

Если же прибор оснащен автоматической регулировкой, то отклонения до 5 градусов компенсируются самостоятельно. Такие приборы следует включать еще до того, как осуществляется выравнивание нивелира. Пока ведется выравнивание, прибор издает соответствующий звуковой сигнал или мигает. Как только он примет максимально ровное положение, то сигнал исчезнет или луч будет перестанет мигать.

Если прибор не может автоматически откорректировать угол отклонения, то необходимо прибегнуть к ручной регулировке ножек штатива. Только после того, как нивелир будет правильно выставлен, можно приступать к проведению работ.

Правила эксплуатации

Новый нивелир обязательно проверен на точность – в приборе должны функционировать все рабочие механизмы и оптика. Чтобы точность измерений и углов не искажалась со временем, с прибором необходимо обращаться аккуратно:

  • не ронять, не ударять, не подвергать механическим воздействиям;
  • использовать только согласно прилагаемой инструкции и рекомендациям производителя;
  • хранить оборудование в защитном футляре.

По истечению определенного срока оптику необходимо отправлять на поверку и калибровку в специализированные центры. Периодичность обслуживания прописана в паспорте нивелира.

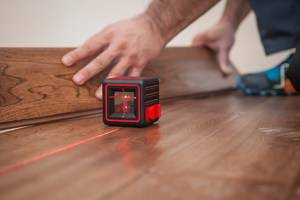

Что такое лазерный уровень?

Инструмент используется и для бытовых, и для профессиональных нужд. Лазерный нивелир или уровень – устройство, помогающее создать идеально ровную вертикальную или горизонтальную плоскость. Границы линий отображаются световым лучом красного или зеленого цвета. Прибор используется при строительстве зданий и при внутренней отделке помещения. Человек, применяющий лазерный уровень, может сэкономить время на работу.

Справиться с приспособлением могут пользователи, далекие от строительства. В инструкции к прибору просто и понятно изложен алгоритм управления им. Все приборы отличаются высоким уровнем точности и способны ускорить время выполнения строительных работ. Профессиональные модели по карману далеко не каждому пользователю, но для простых работ можно использовать простые лазерные уровни, цена которых намного меньше.

Устройство лазерного луча

Прибор состоит из нескольких элементов. Нивелир имеет внешний корпус, который защищает внутренние детали механизма от повреждений, загрязнений и влаги. Другие элементы, из которых состоит лазерный уровень:

  • источник света, благодаря которому генерируются лучи;
  • оптическая система, представленная линзами и призмами;
  • установочный механизм, представленный винтами, треногой и штативом;
  • система питания в виде батареек или никель-кадмиевых аккумуляторов.

Лазерный уровень способен работать до 10 ч. без подзарядки. Панель управления прибора представлена кнопками. Каждая из них выполняет определенные функции. Приспособление снабжено световыми индикаторами, которые дают информацию о состоянии батареи и других важных параметрах. Генерируемые прибором лучи видны на расстоянии нескольких десятков метров. Модели с призмами трансформируют поток света в четкие линии.

Принцип работы лазерного уровня

Функционирование прибора основано на взаимодействии 2-х или 3-х лучей. В профессиональных моделях их может быть до 9-ти шт. То как работает лазерный уровень, зависит от типа конструкции. Световой луч в приборе проходит через специальную систему фокусировки и трансформируется в прямую линию, плоскость или точку. По нему на измеряемую поверхность наносят нужные разметки и выполняют строительные работы с высоким уровнем точности.

Инструкция по нивелированию при установке перегородок

Перегородки в доме или квартире сооружаются из гипсокартонных листов. Чтобы новая стенка была ровной, необходимо позаботиться о ее выравнивании еще на этапе сооружения. Выбрав подходящее место, где нужно возвести стену, нужно расположить прибор параллельно стенке, потолку и полу, а затем спроецировать плоскость. По полученным линиям следует сделать пометки карандашом или маркером через каждые 20-40 см, а затем соединить их линейкой или правилом.

Если говорить проще, то принцип нивелирования плоскости с пола на потолок заключается в том, что прибор совмещается с меткой на полу, а затем переносится на потолок. Затем по этим точкам переносится проекция на стены, тем самым получая ровную плоскость, по которой можно ориентироваться при сооружении перегородок, стен и т.п. Видео урок о том, как правильно работам нивелиром matrix представлено ниже.

https://youtube.com/watch?v=1L5acEhJhYg%3F

Устройство и характеристики

Самый просто лазерный нивелир представляет собой устройство, конструкция которого включает в себя цилиндр и зрительную трубу с увеличением и визирной осью. С учетом расположения исследуемого объекта оператор настраивает трубу. Стоит отметить, что подобный упрощенный прибор функционирует в комплексе с дальномером и рейкой, на которую нанесены сантиметровые деления.

Особенности и типы рассматриваемых устройств, а также предъявляемые к ним требованиям закреплены в ГОСТе 10528-90. Согласно данному стандарту, каждый из лазерных нивелиров относится к одной из следующих категорий:

  • высокоточные с максимальной квадрической погрешностью 0,5 мм на 1 км;
  • точные с погрешностью не более 3 мм;
  • технические, показатель погрешности которых не превышает 10 мм.

На рынке представлен более чем широкий ассортимент моделей лазерных нивелиров. При этом все они представляют собой компоновку нескольких систем и механизмов, а именно:

  • источник лазерных лучей;
  • оптическая система, отвечающая за построение линий и плоскостей;
  • установочное устройство;
  • механизм выравнивания;
  • ИП;
  • органы управления (в зависимости от модификации могут быть мануальными или дистанционными);
  • корпус, отвечающий за надежную защиту всех элементов.

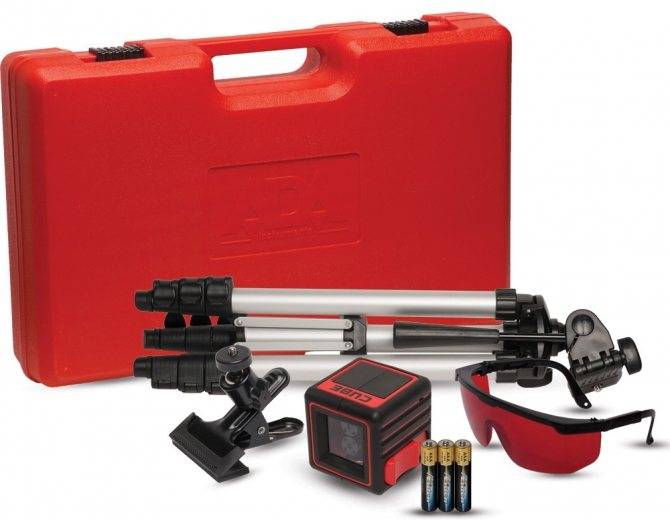

Следует принимать во внимание, что в комплекте с нивелирами используются мишени, а также приемники детекторы. С их помощью осуществляется построение проекций из лазерных лучей

Еще одной важной частью конструкции является штатив

Он, как правило, изготавливается из алюминия с целью максимального облегчения всей конструкции и обеспечения достаточной прочности

Еще одной важной частью конструкции является штатив. Он, как правило, изготавливается из алюминия с целью максимального облегчения всей конструкции и обеспечения достаточной прочности. Подобные характеристики позволили упростить транспортировку и эксплуатацию приборов

Подобные характеристики позволили упростить транспортировку и эксплуатацию приборов.

Решение проблем с дневным и солнечным светом

Рано или поздно у каждого пользователя лазерного уровня, возникает необходимость провести разметку на улице, это может быть любое строительство на приусадебном участке, в ландшафтном дизайне земельного участка или при строительстве гаража.

И вот в час “Х” Вы включаете прибор на улице в дневное время, и с досадой обнаруживаете, что луча совершенно не видно уже на 5 метрах, при чём абсолютно не важно, дорогие это или дешёвые лазерные уровни. Да увы, солнечный дневной свет самый губительный для лазера этого класса, но есть несколько выходов из данной ситуации, смотрите их ниже

В этом случае Вам несомненно поможет приёмник лазерного луча! У большинства лазерных нивелиров есть клавиша, которая переводит прибор в специальный пульсирующий режим, при котором линии начинаю гореть тусклее. Именно эта функция позволяет работать с лазерным уровнем на улице при любой степени освещённости.

Приёмник лазерного излучения – это отдельный небольшой прибор, они бывают разного размера, дизайна, с ЖК дисплеем и без. Приёмники лазерного излучения практически не поставляются в комплекте с лазерными уровнями, и приобретаются отдельно.

Приёмники идут в комплекте практически с каждым ротационным лазерным нивелиром, это нивелиры предназначенные для работы на большие расстояния до 1000 метров! Приёмник лазерного излучения имеет специальный встроенный фотоэлемент, который улавливает лазерный луч и показывает его местоположение визуальным и звуковым сигналом, в тот момент, когда луча человеческим глазом не видно. Диапазон работы с приёмником у каждого лазерного уровня (имеющего данную функцию) разный, но минимум начинается от 30 метров! Смотрите технические характеристики в обзорах приборов.

Но есть и другие способы помимо непосредственно самого детектора, который позволяет поработать днём на улице с лазерным уровнем. Полноценной альтернативой приёмнику можно назвать не все способы, но есть один действительно очень схожий и доступный вариант. Давайте рассмотрим каждый из методов по подробнее.

1. Способ

Это использовать какой-нибудь предмет с отражающей поверхностью, лучше всего подходит простая металлическая линейка. Если её повернуть под определённым углом, то лазерная линия будет хорошо видна.

2. Второй вариант подходит только тем, у кого приборы имеют дополнительные лазерные точки, к примеру, как у недорогого китайского нивелира KaiTian KT-M451B (на фото точка именно этой модели). Дело в том, что концентрация пучка в точке намного больше, чем в линии, поэтому лазерную точку отчётливо видно днём на улице на расстоянии до 15 метров в одну сторону.

3. Способ подходит всем, с любой моделью нивелира. Как вы наверное уже догадались, это разметка в тёмное время суток, и чем темнее это время, тем дальше будет виден лазерный луч.

Поэтому, если Вы задумались или собрались приобрести лазерный уровень, рекомендую перед покупкой сразу определить для себя, потребуется ли производить какие-либо работы на улице при дневном освещении, исходя из этого рассматривать нивелир с функцией или без функции “работы с приёмником”.

4. Самый интересный метод определения местоположения лазерного луча на больших расстояниях. Причём разметку можно делать на гораздо большем расстоянии, чем с приёмником, если таковой режим в вашем нивелире есть.

Да, надо отметить, что этот способ работает абсолютно с каждым лазерным построителем плоскостей, не важно есть у него режим работы с приёмником или нет!

Итак, чтобы произвести разметку на улице, к примеру на 100 метрах нам понадобится простой сотовый телефон с фронтальной камерой, который на сегодняшний день есть практически у каждого.

Далее для обнаружения лазерной линии включаем фронтальную камеру телефона и начинаем сканировать участок, где предположительно проходит линия. При точном попадании лазерного луча на фронтальную камеру, на экране телефона будет видна яркая точка, которая при небольшом смещении телефона вверх или вниз будет угасать.

В тот момент, когда на экране свечение точки будет самым ярким, мы и делаем отметку ровно на против глазка камеры.

Таким образом Вы получаете разметку с минимальной погрешностью, с таким же принципом работы, как и лазерный приёмник.

Для лучшего представления метода, рекомендуем посмотреть следующие видео:

Дополнительные параметры и функции

Кроме основных параметров есть еще и некоторые дополнительные. Они упрощают работу, так что это — больше об удобстве использования. Ведь на конечный результат дополнительные функции влияют только опосредованно или частично.

Самонивелирование

Для того чтобы измерения были правильными, нивелир должен быть установлен вертикально вверх. В простых моделях их положение проверяется более простыми устройствами, обычно — пузырьковым уровнем. В некоторых моделях он встроен в корпус, в некоторых нет. Тогда приходится прибегать к обычному строительному, что не совсем удобно. Кроме того возможны неправильные показания — если во время работы он поменяет положение и вы не увидите этого, работа будет выполнена неправильно. Чтобы не столкнуться с такой ситуацией, приходится по нескольку раз перепроверять положение прибора.

Самонивелирование (самостоятельная компенсация небольшого угла наклона)

Некоторые лазерные нивелиры имеют функцию самовыравнивания или самонивелирования. При отклонении от вертикали на небольшой угол (обычно до 4°), они подстраивают положение зеркал и призм так, чтобы все показания были правильными. Если наклон превышает предельно допустимый, они или издают звук/подают световой сигнал, или отключают лучи. Работа восстанавливается при возвращении в нормальное состояние.

Имея лазерный уровень с такой функцией, прибор легко выставить в самом начале работ. Также на протяжении его использования, можно не беспокоиться о том, что он изменил положение — он подаст сигнал.

Однако, иногда уровень надо установить под определенным углом. Наличие функции самонивелирования не даст это сделать. Потому желательно приобретать модель, в которой эта функция может блокироваться.

Самоотключение

Эта функция позволяет экономить заряд батареек. Если прибор не передвигается на протяжении 10-15 минут, он отключается. С одной стороны это полезно, с другой — некоторые работы требуют более 15 минут и самоотключение может нервировать. Нужна или нет вам эта функция — решать вам.

Не всегда автоматическое отключение — это хорошо

Температурный режим эксплуатации

Если работать планируете в теплое время года или только в помещении, температурный режим значения не имеет. В основном эксплуатировать лазерный уровень можно при температуре от +5°C до +40°C, то есть, они пригодны только для отапливаемых помещений или работы в теплое время года.

Большая часть лазерных уровней предназначена для работы в отапливаемом помещении

Если надо выбрать лазерный уровень для работы на улице с возможностью эксплуатации в холодное врем я года, есть «морозостойкие» модели, которые выдерживают понижение температуры до -10°C. Еще более устойчивые к морозам надо искать специально, их очень немного.

Тип крепления

Кроме стандартной установки лазерного уровня на горизонтальную плоскость может быть несколько дополнительных возможностей его крепления:

На специальный штатив. Чаще всего нужен для работы на улице, но некоторые работы (нанесение горизонтальных линий на стены при навешивании мебели, например) также проще выполнять со штативом. Штатив иногда идет в комплекте, иногда — покупается отдельно

При покупке обратите внимание на диаметр резьбы на корпусе нивелира — штатив должен иметь такую же. На магниты

В корпус некоторых моделей впаиваются магниты

Это дает возможность крепить его на любую металлическую поверхность/деталь. Тип крепления влияет на удобство эксплуатации На специальную магнитную подставку. Некоторые модели лазерных уровней в комплекте имеют небольшую пластиковую площадку, в которую впаяны магниты. На металлическую поверхность устанавливается площадка, на нее — нивелир. На саморез/гвоздик. В корпусе нивелира сделано специальное отверстие, в которое продевается шляпка гвоздя или самореза. Не самый удобный способ крепления, но все-таки.

С этими опциями все понятно. Можно, конечно, обойтись и без них, придумать какой-то свой способ. Это просто возможности для более комфортной эксплуатации.

Противоударный корпус и возможность самостоятельной юстировки (наладки)

Очень полезно, если лазерный уровень имеет противоударный корпус. Стройка или ремонт — зона повышенного риска для любого инструмента, так что падает он часто. Если корпус противоударный, велика вероятность что даже после падения он выживет.

Противоударный корпус не помешает

При падении или неосторожной перевозки настройки нивелира могут сбиться и он может начать врать. Для устранения этого «явления» в некоторых приборах предусмотрена возможность самостоятельной настройки. Для чего надо будет провести определенные манипуляции, описанные в инструкции

Для чего надо будет провести определенные манипуляции, описанные в инструкции.

Как пользоваться нивелиром при строительстве фундамента

Если понятен принцип работы прибора, то проблем с проецированием поверхности для выравнивания не возникнем проблем. Если возводится фундамент, то при помощи нивелира можно спроецировать вертикаль, по которой ориентироваться на ровность его заливки. При этом следует учитывать, что ориентироваться на вертикаль необходимо до сооружения каркаса, по которому заливается фундамент. Если каркас будет построен по ориентиру, то и фундамент будет залит правильно и ровно.

Если фундамент уже залит, тогда последовательность действий будет следующей (определяется ровность по вертикали):

  1. Для начала выравнивается прибор, причем он должен располагаться по центру сооружения
  2. На следующем шаге необходимо взять ровную палку — рейку, на которую будут наноситься отметки
  3. Производим измерение первого угла готового фундамента, делая насечку на рейке, используемой для нанесения меток. Если проецируемую линию не видно, тогда следует использовать приемник для выявления проецируемой линии
  4. Произвести измерения каждого угла сооруженного фундамента аналогичным способом, удостоверившись в его прямолинейности
  5. Отклонения ровности фундамента не должны составлять более 3-5 см. Показатели расхождений до 2-3 см являются допустимыми

Если раньше для выравнивания плоскостей применялись простейшие инструменты, как рулетка, линейка и водный уровень, то сегодня их свободно способен заменить лазерный нивелир. Он позволяет упростить и ускорить проведение работ по проецированию плоскостей. Дороговизна этого прибора не позволяет полностью перейти на применение таковых высокоточных устройств, и поэтому их используют строительные бригады, которые могут себе позволить воспользоваться оборудованием такого плана. Ориентировочная стоимость рассматриваемого нивелира составляет около 10-20 тысяч рублей. Это такой прибор, которым можно проводить измерения в помещении и на улице. Есть модели дешевле и дороже, поэтому при их выборе нужно понимать, для каких целей планируется применение.

В итоге следует отметить, что работать с лазерным уровнем не трудно, в отличие от оптических устройств устаревшего типа, которые до сих пор применяются в геодезии. Однако компании, проводимые геодезические измерения, постепенно переходят от устаревших устройств на лазерные нивелиры, получившие большую популярность в строительстве, геодезии и прочих сферах, где от точности и прямолинейности зависит надежность и эффективность.

Публикации по теме

Ремонтируем дрель самостоятельно основные виды поломок и их устранение

Ремонт зарядного блока шуруповерта самостоятельно

Принцип работы перфоратора пистолетного типа с фотоописанием

Низкооборотистая дрель и ее предназначение

Подготовка лазерного уровня к работе

Перед непосредственным включением светодиода, создающего лазерный луч, прибор необходимо подготовить к работе. Подготовка заключается в установке прибора на штатив или просто на ровную поверхность. Многие модели сконструированы так, что их рабочее положение можно отрегулировать только на штативе — на нём находятся пузырьковые уровни для первичного выравнивания и все поворотные рычаги для фиксации луча в нужном положении. Ротационные инструменты укомплектованы дополнительными видами крепления к стене или потолку. Это связано с тем, что их применение часто требует установки в подвешенном состоянии, например, при монтаже подвесного потолка большой площади.


Перед включением лазерного нивелира его необходимо установить на стационарный штатив

Основная задача при выполнении установки — придание устойчивого положения лазерному нивелиру. Его колебания или падения во время работы недопустимы, поэтому штатив располагается на нужном уровне с максимальным раствором ног, затем выравнивается место крепления и только после этого закрепляется сам нивелир.


Строительные лазерные нивелиры обычно питаются от сменных батареек или аккумуляторов Приборы с маятниковым устройством выравнивания сконструированы так, что стопорный механизм маятника отключается только при включении питания. Для дополнительного контроля вертикального положения во многих моделях предусмотрен звуковой сигнал, который прекращается, как только прибор оказывается в нужном состоянии.

Электронное выравнивание также происходит после включения питания. Необходимо дать определённое время датчикам для самовыравнивания. Опора нивелира состоит из 3 ног, настройкой длины которых сервомоторы приводят инструмент в горизонтальное положение. Лазерный луч включается только после того, как гул моторов прекращается. То же происходит и с ротационным уровнем, закреплённым на стене или потолке, только вместо горизонтальности положения опорных ног регулируется вертикальность оси вращения светодиода.
