Несъемная опалубка из шифера

Общие сведения

Первые испытания подобной методики начались еще в начале этого века (в 2000-2001гг.). При этом основные этапы укладки фундамента ничем не отличались, различия были только в сборке и монтаже опалубки. Давайте вспомним основные этапы возведения ленточного основания:

ПроектНа этой стадии осуществляются все расчеты, причем на подготовку фундамента оказывают влияние два фактора:· общий вес здания;

· несущая способность грунта под ним.

Исходя из этой информации, подбирается требуемая марка бетона и общая площадь основания.

Подготовки местностиНеобходимо очистить будущую строительную площадку от всего лишнего, а также нанести разметку предполагаемого основания. Такая работа является достаточно сложной, но от правильности ее выполнения зависит то, какой геометрией будет обладать построенное здание.
Земляные работыСначала вырывается траншея под ленточный фундамент, после этого на ее дно укладывается подушка из песка и щебня. Затем она утрамбовывается, а поверх нее закрепляется опалубка.

Преимущества и недостатки конструкции

И вот как раз с этого места и начинаются существенные различия в монтаже фундамента со съемной и несъемной опалубкой:

  1. В состав первой входит большое количество элементов и для ее правильного создания, а также последующей установки требуются определенные знания и навыки.
  2. Во втором случае справиться с работой сможет любой человек. Она не требует дальнейшего демонтажа, и к тому же выполняет еще одну роль – теплоизоляционную. Как известно, при монтаже классической опалубки теплоизоляционные материалы укладываются отдельно.

Ее преимущества:

  1. Если же вы решаетесь изготовить несъемную опалубку, то это дает сразу два преимущества:
  • хороший ограничитель для бетонной смеси;
  • отличный теплоизоляционный слой.
  1. Использование позволяет отказаться от монтажа дополнительного армирующего пояса. Для его изготовления придется купить металлическую арматуру и сделать из них каркас. Места пересечения привариваются или же просто перевязываются специальной проволокой. Согласитесь, что это дополнительные траты на строительстве.
  2. Еще одним значительным плюсом несъемной опалубки является ее водоотталкивающая способность. В результате этого можно не беспокоиться о неизменности пропорций бетонной смеси.
  3. Большинство типов несъемных опалубок отлично противостоят возгоранию, а также не теряют устойчивость во влажной среде.

Из недостатков конструкции можно выделить лишь один – высокая цена изделия. Однако и тут есть нюанс, не стоит забывать, что при ее использовании можно сэкономить на монтаже теплоизоляционного слоя.

Типы несъемной опалубки

В настоящее время существует несколько разновидностей данного материала. Давайте более детально ознакомимся с каждой из них:

ПенополистирольнаяОна используется чаще всего. Хотя материал и является достаточно легким, это никак не влияет на его прочностные качества. Он обладает хорошими теплоизоляционными свойствами и одновременно с этим позволяет бетону «дышать», т.е. дает свободно циркулировать воздуху.
Смесь цемента и щепыКонструкция отличается хорошей звукоизоляцией. Для того чтобы в таких плитах сохранялось тепло, между деревянными щепками расположены пузырьки воздуха. Для увеличения срока службы древесины, а также для повышения ее водоотталкивающих и пожаробезопасных свойств, ее подвергают специальной обработке.
ФибролитоваяЕе можно считать продуктом химической промышленности. Такие блоки состоят из деревянной стружки, перемешанной с магнезитом. Если вместо последнего использовать портландцемент, конструкция будет в точности напоминать предыдущую. Подобная опалубка имеет хорошие пожарозащитные свойства, а также не пропускает пар, и в то же время сохраняет тепло в помещении.

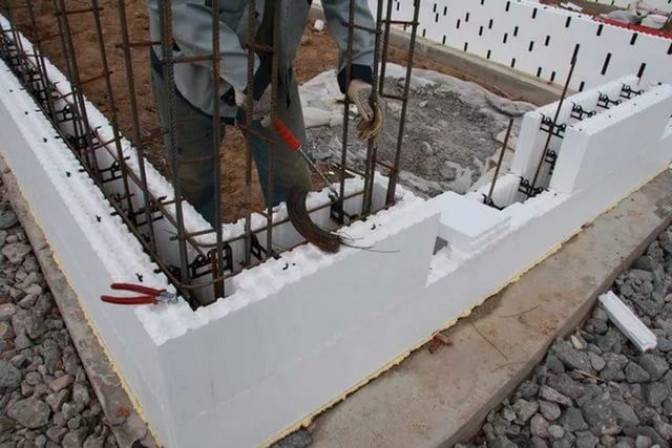

Технические характеристики пенопластовой опалубки

Еще недавно малоэтажный объект при строительстве требовал затрат по времени и финансовых расходов. А сегодня коттеджное строительство ведется быстрыми темпами, застройщики не испытывают серьезных затруднений, связанных с вложениями в материалы.

Основными техническими характеристиками пенопластовой опалубки для фундамента являются следующие показатели:

  • плотность – 25 кг на кубометр;
  • прочность при сжатии, линейное деформирование до 10 % – Мпа;
  • прочность на изгиб – от Мпа;
  • тепловая проводимость – не выше ;
  • уровень влажности – не более 12 %;
  • временной интервал горения – до 4 с;
  • поглощение воды в течение суток – до 2 %.

Показатели технического и физического характера можно продолжить следующими характеристиками:

Преимущества и недостатки технологии

Использование при строительстве технологии несъемной опалубки позволяет получить массу преимуществ:

  • Ускорение строительного процесса. Сборка опалубки не занимает много времени, а значит, уменьшается и общий срок возведения стен.
  • Возможность монолитного строительства при температуре воздуха ниже нуля. Заливать бетон в каркас с утеплителем можно при температуре до -10 C, в то время, как обычные бетонные работы при отрицательных температурах невозможны.
  • Уменьшение общего веса здания ведет к возможности снизить стоимость фундамента (использовать для строительства более легкое основание).
  • Отсутствие необходимости в применении тяжелой строительной техники существенно упрощает и удешевляет строительство.
  • Повышение показателей звуко- и теплоизоляции здания.
  • Увеличение срока эксплуатации монолитного строения.
  • Облегчение отделочных работ.
  • Возможность скрытого монтажа инженерных коммуникаций. Все коммуникации могут быть вмонтированы в каркас, и выведены в необходимых местах через специальные отверстия в опалубке.
  • Отсутствие биологических и природных угроз (строения не подвергаются гниению, не покрываются плесенью, непривлекательны для грызунов и насекомых).

Из наиболее серьезных недостатков в большинстве случаев отмечают:

Плюсы данного вида опалубки

Неплохим вариантом является использование шифера вместо деревянной опалубки.

Плюсы опалубки состоят в следующем:

  • Прочность материала;
  • Не подвергается гниению, размоканию;
  • Выдерживает 50 — кратное размораживание и оттаивание;
  • Отлично поддается креплению к деревянным брускам, доскам;
  • Относительно невысокая стоимость;
  • Поверхности выходят практически идеально ровными, гладкими;
  • Не требуется распалубка, что дает экономию трудозатрат и времени.

Листы шифера часто применяют для устройства заборов и перегородок, обшивки стен, что подтверждает еще одно преимущество: листы отлично работают, будучи установлены вертикально: именно такое положение придадут шиферу, когда его используют как опалубку.

Немаловажный плюс — выпуск шифера плоского вида следующих размеров:

  • 3×1,5 м;
  • 36×1,5 м;
  • 2,5×1,2 м,

Опалубочные щиты на выходе получаются не мелкоразмерными и с минимумом стыков.

Но считать этот материал незаменимым не стоит, у шифера есть не только преимущества, но и недостатки, среди которых наиболее существенны:

  • Высокая масса;
  • Низкая прочность при изгибе;
  • Хрупкость.

Установка несъемной опалубки своим руками

Изготавливая фундамент с помощью несъемной опалубки своими силами стоит обратить внимание на следующие аспекты:

  • Подготовительные работы – основание под фундамент должно быть тщательно подготовленным. Для этого в вырытом котловане или траншее делается песчаная или песчано-гравийная подушка. Ее слой достаточно небольшой – всего около 10-15см. Уплотняют этот слой автоматическими вибротрамбовками. Наличие такой подушки обязательно;
  • Выставление по уровню – четко установить модули опалубки относительно уровня горизонта поможет лазерный или водяной уровень. Закрепить эти изыскания, а также и сами габариты фундамента можно с помощью деревянных колышков и строительного шнурка;
  • Закрепление модулей опалубки – собранные в единую цепь модули опалубки необходимо закрепить так, чтобы они ни к воем случае не сдвинулись в процессе бетонирования и уплотнения бетона;
  • Послойная заливка бетона – из-за большой плотности, бетон в несъемную опалубку заливают слоями, по 20-25см каждый, с попеременным их уплотнением вибраторами;
  • Наружная и внутренняя отделка – сами по себе опалубочные материалы не являются завершенно-отделочными. Если к ним не прилагается дополнительный слой финишной отделки, ее обязательно необходимо сделать, как снаружи, применяя гидроизоляционные материалы, так и изнутри, например, гипсокартоном. Это требует дополнительных затрат, которые стоит учесть на стадии составления сметной документации.

Технология несъемной опалубки является вполне рациональным решением, как в условиях малоэтажного загородного строительства, так и для других видов зданий и сооружений. Такой инвентарь имеет множество преимуществ, полностью оправдывая звание высокотехнологичного строительного материала. При желании, с устройством и выставлением несъемной опалубки, а также ее бетонированием, справится даже не профессионал. А это значит, что данная технология, которая сегодня становится все популярней, будет широко применимой и в будущем.

Видеоролик посвящен заглубленному ленточному фундаменту, с выносом стен подвала на отметку нулевого этажа. Конструкция фундамента полностью возведена на основе несъемной модульной опалубки из пенополистирола. Сечение фундамента тавровое, высота вертикальной стенки фундамента – около 1м. Фундамент заливается в два приема: более широкая подошва, затем вертикальная стенка. Снаружи проводятся гидроизолирующие работы: оштукатуривание плиточным клеем по стеклосетке, обмазка битумной гидроизоляцией.

Этапы строительства

Подготовка основания под здание выполняется в несколько этапов.

Разметка территории под фундамент

В соответствии с планом дома, размечается территория. Предварительно убирается весь мусор, растения, выкорчевываются кусты, деревья. Желательно снять примерно 10 см верхнего почвенного слоя.

При помощи колышков и натянутой веревки отмечаются границы дома и все внутренние несущие стены. Следует проверять, чтобы угол между стенами был строго 90º, за исключением случаев, когда проект предусматривает сложную конфигурацию стен.

Траншея

В данном случае траншея служит для удобного формирования свай. Она выкапывается на глубину не более 40 см и той ширины, которая без проблем позволит установить деревянную опалубку и заняться выкапыванием отверстий под сваи.

После того, как они будут сформированы, траншею можно закопать, т.к. выполняющая роль ростверка бетонная лента не должна лежать на грунте. Под ленточную часть можно насыпать песок до нужной высоты.

Куда вкапывать столбы?

Количество, диаметр, глубина свай должны быть определены на этапе расчета. Столбы устанавливаются по углам здания, под несущими стенами, в углах соединения этих стен, а также в тех местах, где предусмотрена установка какого-то тяжелого оборудования.

Например, если планируется монтаж печи, камина и т. п., может потребоваться усилить фундамент в этом месте. В этом случае имеет смысл установить по углам этой усиливаемой площадки сваи.

Для выкапывания отверстий под сваи используют буры, которые подбираются в соответствии с расчетными значениями диаметра свай. Диаметр должен быть немного больше, чтобы была возможность установки опалубки и укладки гидроизоляции.

Для того чтобы сэкономить на количестве бетона, можно увеличить площадь опоры сваи на грунт за счет более широкого ее основания. Тем самым, не увеличивая диаметр и вес сваи, снижается нагрузка на грунт за счет более широкой опорной поверхности. Это можно сделать, если использовать специальный бур ТИСЭ.

Внимание! Для справки, бур ТИСЭ отличается от обычного наличием откидного плуга, который позволяет сформировать полость большего диаметра в нужной части выкапываемого отверстия под столб. На самое дно засыпается песок, возможно, с добавлением щебня, слоем примерно 10 см

Опалубка

Перед бетонированием требуется возвести опалубку, а также армировать отверстие под сваю. В качестве опалубки могут использоваться доски, фанера, металл, специальные, покупаемые в магазинах, щиты и т. д. Отверстия гидроизолируются при помощи свернутого в трубу рубероида в 2 слоя.

Опалубкой для сваи может быть асбестоцементная труба, которая остается потом в земле. Рубероид, трубы вставляются в отверстие под сваю до конца. Внутри формируется армирующий каркас из арматуры диаметром 12-16 мм.

В зависимости от диаметра сваи, арматура может устанавливаться прямоугольником, или иметь в сечении треугольник с центральным прутом. Вертикальные отрезки связываются горизонтальными прутками и проволокой с шагом примерно 30 см. Арматура должна располагаться по центру трубы, не касаясь стен.

Концы арматуры должны выступать над концами трубы на 15-25 см, т. к. к ним будет привязываться армирующая основа ленточной части фундамента.

Заливка бетоном

Отверстие готово под заливку бетоном. Сначала заливается слой в 20 см, при этом рубероидная труба приподнимается, что дает возможность раствору растечься по всему основанию сваи, сформировав опорный «башмак».

В процессе заливки могут образовываться воздушные карманы, из-за чего в этом месте существенно снижается прочность всей конструкции. Чтобы избавиться от пустот, лучше заранее позаботиться о погружном вибраторе.

В крайнем случае, нужно свежезалитый раствор протыкать куском арматуры. После формирования опоры, можно заливать всю трубу. Свая должна быть изготовлена за один день.

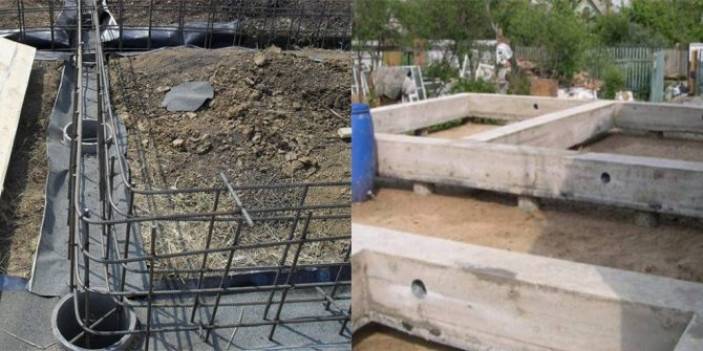

После того, как все сваи забетонированы, приступают к формированию ленточной части.

Ленточная часть фундамента не рассчитана на соприкосновение с грунтом, ее задача – передавать нагрузку на сваи. После их заливки, опалубку следует засыпать песком, уложить гидроизолирующий слой материала, армировать, причем арматура должна присоединяться в пруткам, торчащим из залитых свай, и заливать раствором.

После того как бетон застынет, опалубка снимается, а песок из-под ленты удаляется. В результате – столбы удерживают вес всего здания, опираясь на грунт ниже уровня его промерзания, а бетонная лента-ростверк служит основой для возведения стен.

О том, как правильно сделать столбчато-ленточный фунадмент своими руками, смотрите ниже на видео:

Виды конструкций – плюсы и минусы

Значительно упростить и ускорить процесс установки опалубки для ленточного фундамента, а также возведение самого здания может аренда устройства в строительной фирме. Речь идет о сборных опалубочных конструкциях, собрать которые не составляет особого труда. Как правило, размеры на таких изделиях уже выставлены, останется только установить опалубку на своем участке.

Металлическая конструкция

Очень удобна и проста в использовании. Устанавливаемые элементы крепятся между собой с помощью болтов. Опалубочные работы занимают значительно меньше времени, в отличие от установки деревянных щитов, которые требуют предварительного расчета опалубки ленточного фундамента.

Металлические щиты более прочны, они гарантируют гладкую и ровную поверхность, но используют их, как правило, при крупных строительствах – строительные компании, так как в частных случаях этот вариант экономически невыгоден. Не выгодно если покупать металлическую опалубку даже для строительства двухэтажного дома, можно выиграть, если арендовать изделие, опять же – все зависит от расценок компании-поставщика.

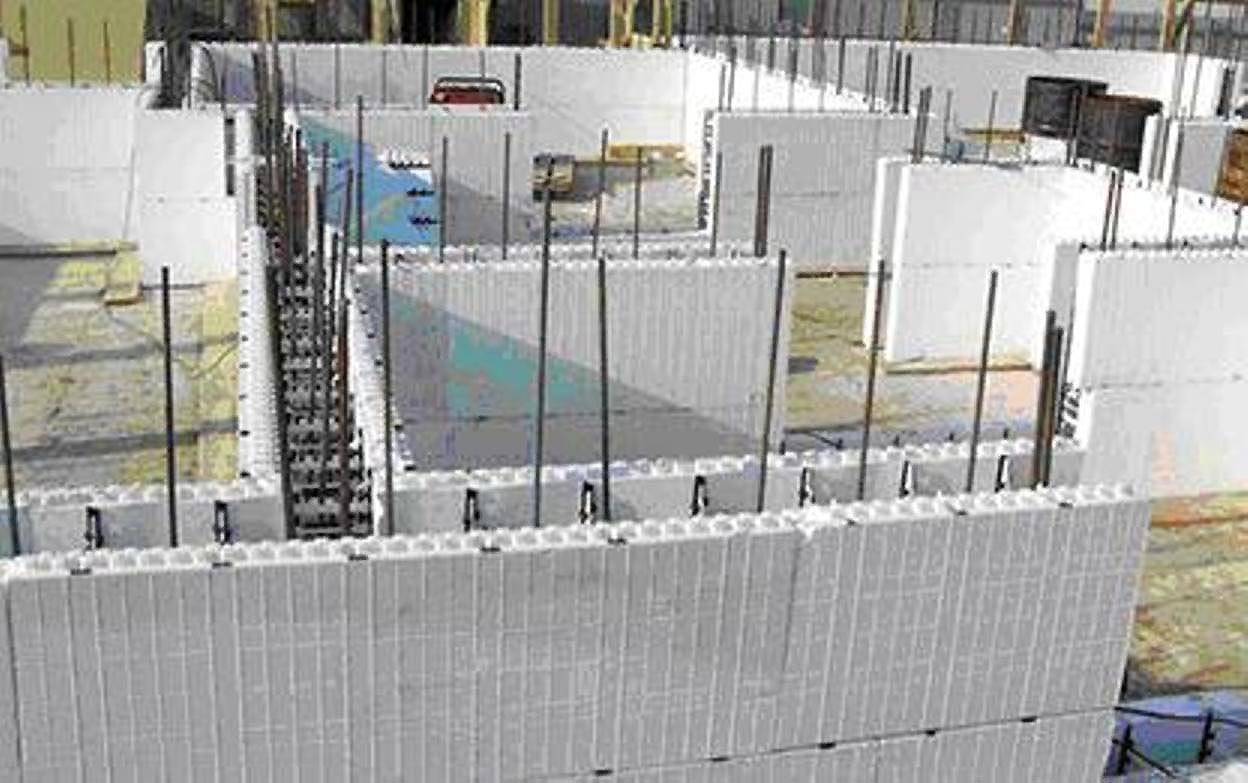

Несъемные типы опалубки

Опалубка для ленточного фундамента бывает несъемного типа. Элементы этой конструкции представляют собой пустотелые блоки, зачастую U-образной конфигурации. Выливают формы из пенополистирола, ячеистых видов бетона. Данные изделия имеют несомненный плюс с точки зрения теплоизоляции.

Прочность и скорость сборки происходит благодаря пазовым соединениям. Несъемные конструкции этого типа имеют один существенный минус – они очень дороги и больше подходят для крупных застройщиков, и не пользуются особой популярностью среди частных строителей.

Для фундамента своими руками такой вариант – ячеистый бетон вряд ли подходит, к тому же некоторые изделия имеют большой вес, что затрудняет процесс самостоятельного строительства. Также дорого обходятся стенки опалубки собираемые из пенополистирола. Плюсом можно считать, что фундамент не промерзнет, а также то, что для сборки опалубки предлагается все в комплекте:

  • пластины пенополистирола;
  • угловые повороты;
  • распорки;
  • фиксаторы;
  • прутья арматуры.

В случае с пенополистироловыми плитами остается только знать – как правильно выставить элементы опалубки и можно начинать собирать конструкцию. С такой работой легко справляются специалисты из строительных компаний, но нанимать их, как и покупать готовую несъемную опалубку может позволить себе не каждый частный домостроитель.

Опалубка из досок

Самый популярный вариант для сборки опалубки своими руками из доски. Как правило, частные застройщики собирают и подгоняют доски для щитов опалубки прямо на своем участке. Можно также заказать в столярном цехе, предварительно рассчитав размеры будущей конструкции.

Как собирается опалубка?

  1. Опалубочная система состоит из прямых и угловых блоков. Стенки крепятся полипропиленовыми вставками. Благодаря такой конструкции получаются глухие монолитные стены;
  2. Блоки опалубки соединяются замками, что является несомненным плюсом для плотности укладки. При этом бетон не будет вытекать;
  3. Внутренняя отделка стен может быть выполнена из цементно-песчаной штукатурки, по двум сеткам из стали, либо из огнестойкого гипсокартона;
  4. Чтобы защитить наружные стены опалубки, используют кирпичную облицовку, металлический и пластиковый сайдинг, песочно-цементную штукатурку, облицовочную плитку или многослойную декоративную штукатурку;
  5. При возведении стен методом опалубки, электропроводку прячут в пластик, который помещается в штробы, находящиеся внутри полистирола. Поверх штроб наносят мокрую штукатурку, а затем внутреннюю отделку.

Подготовка к строительству

Перед началом строительных работ необходимо подготовить материал, который послужит основой конструкции:

  1. крепежные элементы,
  2. подпорки,
  3. инструменты.

В случае с деревянной опалубкой необходимо продумать гидроизоляцию, например, заготовить полиэтиленовую пленку.

Для строительства щитовой опалубки из деревянных элементов нужно рассчитать оптимальную толщину доски.

От значения параметра зависит предел нагрузки, которую могут выдержать стены под напором бетона. Чтобы индивидуальному застройщику рассчитать минимально допустимую толщину доски, необходимо обратиться к СНиП.

Упрощенная формула для расчета выглядит следующим образом:

  • G – нагрузка от бетона;
  • k– коэффициент вибратора;
  • l — расстояние между подпорками в метрах;
  • T — допустимое сопротивление древесины сжатию.

Формула для определения нагрузки на стенки опалубки, которая возникает под напором раствора:

  • H – высота монолитной плиты;
  • q – объемная масса бетона (принимают равной 2500 кг/м3).

Значение коэффициента вибратора приравнивают в общем случае 1,2 или 1, если бетон не уплотняют с помощью виброоборудования. Допустимое сопротивление древесины – 8х105 кг/м2. Для надежности расстояние между подпорками берут равным 0,5 м.

Толщину несъемной опалубки выбирают по рекомендациям производителя.

Этапы монтажа

Опалубка служит важным элементом фундамента, поэтому без ее установки не обойдется ни одно строительство. Несмотря на то что опалубка характеризуется сложной технологией монтажа, ее изготовление вполне реально выполнить своими руками

Важно во время рабочего процесса контролировать уровнем точность размещения конструкции в горизонтальной и вертикальной плоскости. Кроме этого, следует правильно осуществить все расчеты, так как от них будет зависеть ровность положения стен будущего здания

Чтобы построить опалубку самостоятельно, в первую очередь нужно подготовить определенный набор инструментов, так как установка предусматривает сборку щитов, армирование и заливку бетоном

Важно также определиться с тем будет это съемный или несъемный тип опалубки. В первом случае конструкция применяется многоразового и ее можно снимать после заливки, делать это нужно когда бетон схватится

Второй вариант конструкции не демонтируется, его необходимо надежно закрепить опорами и залить раствором.

В независимости от конструктивных особенностей, изготовление опалубки состоит со следующих этапов:

Подготовка земельного участка. Территория, где планируется строительство тщательно очищается, особенно это касается площадки вокруг вырытой траншеи. Чтобы избежать накладок при установке конструкции понадобится также разровнять почву, чтобы не было никаких впадин и бугров. Между опалубкой и землей должен поставляться зазор в 1–3 см, это облегчит в дальнейшем монтаж, а после расклинки его понадобится засыпать почвой. В случае необходимости, на дно котлована или траншеи укладывается армирующая сетка, благодаря ей увеличится прочность фундамента.

Что же касается крепления досок между собой, то его можно осуществлять чем угодно: гвоздями или саморезами. Выбор определяется ценой, надежностью и скоростью работы. Если же доски фиксируются на гвозди, то следует предусмотреть, чтобы их шляпки размещались со стороны раствора.

С внутренней стороны конструкции и сверху нужно выполнить фиксацию подкосами

Важно обратить внимание на то, чтобы опалубка получилась цельной и не имела щелей, иначе раствор протечет и работа будет испорчена. В том случае, если в конструкции присутствуют незначительные щели, то их легко заделать гидроизоляционными материалами

  • Укладка гидроизоляции. Внутреннюю часть опалубки укрывают плотным рубероидом и выполняют армирование. По желанию, подземную часть фундамента можно утеплить плитами из пенополистирола. Их лучше всего расположить с внешней стороны фундамента.
  • Монтаж систем коммуникации. Это следует делать до заливки бетонным раствором.

О том, как сделать опалубку для фундамента, смотрите в видео.

Монтаж конструкции

Приведем описание пошаговой схемы изготовления несъемного варианта опалубки для фундамента из листового плоского шифера:

  • подготавливаем траншею, на дне подготовленной ямы формируем песчаную подушку;
  • в готовую траншею устанавливаем арматуру, которую будем обшивать листовым материалом;
  • начинаем процесс монтажа плоского шифера. Для закрепления листов в намеченных местах необходимо просверлить отверстия при помощи электродрели. Листы крепятся к деревянным брускам каркаса при помощи саморезов. Деревянные планки располагают с внутренней стороны листов. При проведении работ нужно быть аккуратным, поскольку материал хрупкий и может пойти трещинами или расколоться при сильном ударе. Из-за немалого веса листов монтажные работы придется проводить бригадой численностью не менее трех человек;
  • завершив монтаж форм, можно приступать к выполнению заливки. В пустое пространство засыпается щебень, затем проводится заливка раствора;
  • после заливки необходимо дождаться застывания раствора. Затем производят сооружение цоколя. Далее вся конструкция покрывается рубероидом, это обеспечит дополнительную защиту от влаги.

Листы плоского шифера удобно применять для создания опалубки для фундамента. Формы могут быть съемными и несъемными. Преимуществом этого варианта является относительная простота монтажа и высокая прочность конструкции. Кроме того, материал имеет доступную цену, что делает его применение экономически выгодным.

Подготовка к ведению работ

Для начала необходимо заготовить такие пиломатериалы:

  • доски шириной 10—15 см и толщиной 25—30 мм для сборки ограждающих щитов;
  • брус сечением 10 х 5 см пойдет на распорки;
  • бруски либо доски толщиной 4—5 см понадобятся для укосов и кольев;
  • проволока вязальная;
  • гвозди, саморезы (подойдут недорогие черные);
  • пленка полиэтиленовая плотная.

Неразборное ограждение из пенопласта

Количество стройматериалов считается по периметру будущего здания, ширине фундаментной ленты и высоте основания до верха цоколя. При расчете необходимо учесть следующие требования:

Совет. Если вы хотите купить лес на изготовление конструкций, стоит рассмотреть вариант аренды готовой опалубки скользящего (переставного) типа, используемой для заливки фундаментов, колонн и перекрытий монолитных зданий. Может статься, что стоимость проката готовых ограждений выйдет меньше цены комплекта материалов. Из чего изготавливаются различные виды опалубочных щитов, смотрите на видео:

  1. Выройте траншею проектной глубины и ширины. Первая обычно принимается по границе промерзания (на стабильных грунтах), вторая делается на 10 см шире толщины будущей стенки.
  2. Утрамбуйте дно траншеи и подровняйте стенки по вертикали.
  3. Устройте подбетонку либо гравийно-песчаную подушку высотой 100—150 мм.

Делаем опалубку из рубероида для столбчатого фундамента

Опалубка из рубероида для столбчатого фундамента

Современное домостроение обладает таким набором технологий и материалов, что построить сегодня дом можно быстро, качественно и с умеренными затратами. Существующие методики ведения строительства позволяют достигать отличных результатов. Например, фундамент, который может иметь множество вариантов исполнения с разными характеристиками и особенностями возведения. Среди прочих разновидностей оснований растущим спросом сейчас пользуются столбчатые типы. При правильном создании, такое основание станет прекрасным решением для многих проектов.

Строительство столбчатого фундамента: пошаговая инструкция

Не очень сложно сделать столбчатый фундамент своими руками. Нужно только очень аккуратно выполнять все работы и точно соблюдать технологию работ.

Пошаговая инструкция строительства столбчатого фундамента

Разметка

Сначала размечают осевые линии будущих стен. Затем делают обноску – размечают шнурами контур фундамента – внутренний и наружный

Важно точно измерить все углы, чтобы они были прямоугольными. Важно точно разметить шнуром верх оголовков опор столбчатого фундамента

Используют нивелир или гидроуровень.

Копка ям под столбы

Объем земляных работ для устройства столбчатого фундамента – самый небольшой. Круглые и квадратные ямы под опоры должны быть немного больше, чем размеры самих столбов. Глубина ямы должна быть на 200 мм больше высоты подземной части столба. Это нужно для устройства подушки под опору.

Проще вырыть круглые ямы небольшого диаметра – до 400 мм. Используют ручные буры и технику – ямобуры, мотобуры. В такие ямы можно проложить по стенкам рубероид, установить армирующий каркас и залить бетон без всякой опалубки. Круглые шурфы большого диаметра придется копать вручную и устанавливать опалубку для заливки бетона. Или трубы и заливать их бетоном.

Для квадратных или прямоугольных опор придется копать ямы на 400 мм шире и длиннее самого столба.  Это нужно для установки и раскрепления опалубки. И ее последующего демонтажа. Стенки делают наклонными – чтобы меньше осыпались.

Часто ямы под столбы роются при помощи ручных ямобуров, что позволяет не делать полноценную опалубку в землю

Устройство подушки и пятки

Подушка делается для предотвращения смещения опор при морозном пучении грунта

При мелкозаглубленном столбчатом фундаменте это особенно важно. В низ ямы насыпают крупнозернистый песок и щебень слоями по 100 мм

Каждый слой проливают водой и трамбуют. Можно смешать песок и мелкий щебень в пропорции 40/60.

Монтаж опалубки и армирование

При устройстве прямоугольных или квадратных опор устраивают опалубку. Сбивают щиты нужного размера из обрезной доски, ОСП, фанеры и надежно крепят в яме с помощью распорок.

Если скважина круглая, выстилают ее рубероидом. Для формирования оголовка используют торчащий рубероид – верх обворачивают сеткой и скрепляют. Или устраивают опалубку. Необходимо тщательно выровнять линию верха всех оголовков – допустимая разница высот может быть не больше 1,5 мм.

Собирают арматурный каркас внутри квадратных, прямоугольных или трехугольных хомутов. Устанавливают, крепят. Если ростверк будет железобетонный, то пруты арматуры должны выступать из оголовка на 500 мм для связывания ростверка и опор.

Простейшая опалубка из свернутого рубероида, скрепленного вокруг сеткой

Заливка бетона и обратная засыпка

Чтобы получить прочный столбчатый фундамент, нужно использовать бетон, соответствующий по составу ГОСТам и строительным нормам. Марки – от В15 до В25. Щебень используется фракций 40-70 мм. Раствор заливается послойно по 300-400 мм и уплотняется вибрацией. Для столбчатого фундамента под дом такое уплотнение обязательно. Затем фундамент закрывается полиэтиленом. Бетон должен созреть и набрать прочность. Обратную засыпку можно выполнять через неделю, дальнейший монтаж дома – через две.

Обратную засыпку производят послойно. Каждый слой тщательно трамбуют. Можно использовать песок или мелкий щебень.

Возведение ростверка

Цели установки ростверка:

  • равномерно распределить нагрузку на столбчатые опоры;
  • связать их в единое целое.

При устройстве столбчатого фундамента в каждую опору устанавливается анкер – шпилька или штырь. Затем к ним прикрепляется ростверк. Виды ростверка:

  • для небольших деревянных строений (бани, небольшие дачи, сараи) используют деревянные балки большого сечения;
  • стальные балки. Обычно используют двутавр и швеллер;
  • монолитный бетонный пояс или сборные бетонные балки. Используют для самых крупных домов. Для монтажа в столбы заранее устанавливается арматура, к которой крепится арматурный каркас балки-ростверка.

Полноценный монолитный ростверк подойдет для тяжелых строений

применение в облицовке фундамента, отмостка и ограждение

Асбоцементные материалы довольно востребованы в строительстве. При этом сфера их использования не ограничивается кровельными работами. Многие потребители даже не предполагают насколько разнообразны способы использования подобных изделий.В ряду многофункциональных материалов особняком стоит плоский шифер. Применение материала актуально в таких областях, как укладка кровель, садовых дорожек, создание вентилирующих фасадов, различные хозяйственные постройки, обшивка деревянного дома и многое другое.

Применение в садоводческом хозяйстве ↑

Среди дачников особо популярны садовые дорожки и ограждение грядок из плоского шифера. Если с дорожками, как правило, проблем не возникает, то с грядками все обстоит не настолько просто. Однако, применение асбоцементных листов значительно упрощает процесс проведения подобных работ и сводит трудозатраты к минимуму.К тому же материал этот не разрушается под воздействием органических веществ, с которыми грядки находятся в постоянном контакте

Выполненные из асбоцементных листов, они эстетичны, очень привлекательны внешне и, что не менее важно, чрезвычайно просты в укладке. Если вкапывать их на большую глубину,можно создать эффективную защиту от медведок.Грядки из шифера в огороде имеют определенный недостаток – это наличие теплообмена между двумя сторонами листа

По этой причине почва прогревается, из-за чего вода испаряется быстрее.Высокие грядки из асбестоцементных листов нужно поливать значительно чаще.

Несъемная конструкция

Такая опалубка выгодна простым монтажом и скоростью постройки. После заливки бетона она остается неотъемлемой частью основания. Возводится подобная конструкция из подручного материала. Данный выбор зависит от типа возводимого основания: ДСП, ДВП, металлический каркас, пенополистирол. Можно соорудить конструкцию такого типа из плоского шифера. Для столбчатого фундамента из труб используются асбестовые и металлические трубы, диаметр которых колеблется в пределах 150-200 мм.

К плюсам этой конструкции специалисты относят:

Схема несъемной опалубки из плоского шифера.

  • возможное укрепление фундамента с помощью используемого материала;
  • простой монтаж;
  • минимальные земельные работы;
  • нет необходимости в обустройстве дополнительных опор;
  • при сборке не используются распорки;
  • дешевизна монтажа.

У опалубки из плоского шифера есть минусы:

  • при применении различных материалов процесс сборки носит сложный характер;
  • нет возможности соорудить прочный и высокий корпус.

При обустройстве данной конструкции следует учесть тот факт, что фундамент будет сложно утеплять и гидроизолировать (при использовании рельефного шифера). В случае применения ровных плит конструкция по своей прочности не будет уступать подобному изделию из досок.

Устройство и предназначение

Опалубка представляет собой горизонтальную или вертикальную форму, которую используют для заливки и стяжки фундамента дома. Основными составляющими ее устройства являются съемные щиты и блоки, удерживающие между собой с помощью специальных креплений и арматуры. Бетонную смесь заливается в опалубку после изготовления арматурного каркаса, там она твердеет и приобретает прочность, затем ее демонтируют и продолжают последующие этапы строительства. Данные конструкции также применяют и в том случае, когда необходимо выполнить ремонт цоколя здания.

В процессе изготовления опалубки важно добиться того, чтобы она отвечала следующим требованиям:

  • была устойчивой, прочной и не деформировалась под воздействием нагрузок;
  • имела плотную структуру без щелей;
  • обеспечивала высокое качество поверхностей, исключая появление искривление и наплывов;
  • соответствовала технологическим характеристикам и не создавала трудностей при установке арматуры и заливке раствора;
  • обладала оборачиваемостью, те есть подлежала многократному использованию.

В зависимости от условий проектирования, данную конструкцию могут комбинировать одновременно с несколькими материалами. Например, поддерживающие и несущие элементы делают из металла, а те, что соприкасаются с бетоном, – из пластика или водостойкой фанеры.

Что собой представляет несъемная опалубка

Само слово «несъемная» подразумевает отсутствие демонтажа этого инвентаря после отвердения бетона. Такой способ помогает здорово сэкономить на устройстве опалубки и демонтажных работах. Однако эта же особенность делает такую опалубку одноразовой в использовании.

Принцип действия несъемной опалубки состоит в подборе материалов для ее ограничивающих стенок с учетом хорошей адгезии к бетону. Эти же материалы, находясь в грунте, не должны гнить или впитывать в себя влагу. Прочностные свойства их также должны удовлетворять требованиям расчетов по нагрузкам, действующим на стенки опалубки.

Виды фундаментов, для которых используется несъемная опалубка:

  • Плитный;
  • Ленточный;
  • Свайно-ростверковый;
  • УШП.

Общий обзор технологии несъемной опалубки

Показаны преимущества и сложности данного метода, уделено внимание нюансам установки опалубочных элементов, ее видам и свойствам

Условия, при которых возможно применение данной технологии, следующие:

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
