Заливка теплого пола: технология заливки водяного и электрического теплого пола своими руками

По грунту

Технология заливки будет одинаковым независимо от типа земли и того, где именно расположены грунтовые воды. Для работы потребуется бетон марки М300 (или выше) и армирующая сетка.

Перед заливкой стяжки земляной настил выравнивается и уплотняется. В качестве первого слоя подсыпки может использоваться средне-фракционный щебень или гравий. Сверху выкладывают второй слой — песок.

Каждый слой подсыпки трамбуют виброплитой или вручную.

Затем основа под черновую стяжку покрывается гидроизоляцией. Это могут быть специализированные материалы или плотная полиэтиленовая пленка.

На готовое основание можно заливать черновой пол толщиной в 5-10 сантиметров.

Виды смеси для заливки пола, преимущества и недостатки

Теплый пол у себя дома хотят иметь практически все, он может выступать хорошей альтернативой центральному отоплению. Если у вас нет навыков строительного дела, лучше не выполнять работы своими руками, а воспользоваться услугами специализированных компаний, но, даже в этом случае, нужно иметь общее представление как выполняются процессы, чтобы контролировать работников.


Смеси для стяжки теплого пола

Есть несколько разновидностей смеси для стяжки теплого пола:

  • мокрая;

  • полусухая;

  • самовыравнивающаяся.

Чтобы решить, чем залить теплый водяной пол, следует сопоставить преимущества и недостатки всех материалов. Бетон или мокрая стяжка. В ее основе цемент и песок – это традиционный вариант смеси, но для увеличения эксплуатационных характеристик теплого пола используют дополнительные компоненты.

Как сделать стяжку теплого пола

Основным преимуществом этой смеси является простота приготовления – ее можно сделать своими руками. Это еще и самый дешевый вариант – стоимость компонентов невелика, поэтому подойдет людям с ограниченным бюджетом. Среди недостатков можно выделить следующие:

Схема заливки бетонной стяжки для теплого пола

  • долго сохнет;
  • более низкая прочность, в сравнении с аналогами, но этот показатель можно изменить, включив в состав пластификаторы, например:
    • PL 10460 (ГорМакс);
    • Uponor Multi;
    • RUTHERM S (Rehau);
  • трудоемкий процесс замеса состава.

Полусухая стяжка – также имеет в своем составе цемент, требует гораздо меньшего количества воды. Обязательным компонентом является фиброволокно и полимерные добавки.

Проверка качества полусухой стяжки смонтированной поверх системы тёплого пола

Преимущества:

Подготовительный этап полусухой стяжки

  • полусухая стяжка не дает усадки за счет небольшого количества воды;
  • более прочная, чем бетонный состав, поскольку не имеет пор в структуре;
  • более высокие показатели звукоизоляции, за счет малого количества воздуха;
  • полимерные компоненты обеспечивают более высокую морозоустойчивость, небольшой коэффициент водопоглощения;
  • быстро сохнет.

Среди недостатков можно выделить:

Полусухая стяжка на водяной теплый пол

  • более высокую стоимость, чем бетонный состав, но есть возможность сэкономить, изготавливая раствор своими руками;
  • необходим бетоносмесительный агрегат для качественного перемешивания всех компонентов;
  • за счет менее пластичной структуры, возникают сложности с выравниванием поверхности, могут образовываться пустоты, которые снижают прочность покрытия.

Самовыравнивающиеся смеси могут быть двух видов:

  • на основе цемента;
  • на основе гипса.

Они приобретают все большую популярность, благодаря своим преимуществам:

Устройство бетонной стяжки с финишной самовыравнивающей смесью

  • более пластичные, равномерно растекаются по всей поверхности и выравниваются под собственным весом;
  • быстро сохнут – некоторые составы, например, Скорлайн FK48 R (Основит), позволяет ходить по полу уже через два часа после нанесения;
  • имеют повышенные характеристики прочности, морозоустойчивости, звукоизоляции.

Среди недостатков можно выделить следующие:

  • необходимость использования специальной техники для подачи раствора;
  • нужно приобретать готовые сухие смеси, нет возможности их изготовления самостоятельно;
  • более высокая стоимость материала.


Самовыравнивающаяся смесь

Монтаж стяжки

H2_2

Порядок действий после заливки черновой стяжки:

По периметру помещения следует наклеить демпферную ленту. Она предназначена для компенсации теплового расширения стяжки. На этом заканчивается этап подготовки чернового пола, для того чтобы была залита основная стяжка для водяного теплого пола. Дальше следует укладка петель труб. Подводы теплоносителя к коллектору следует тщательно теплоизолировать. Пластиковые трубы желательно оградить от потери тепла по дороге к теплому полу. Открытая установка таких труб допускается только в местах, где им гарантированно не грозят механические повреждения. Прямое попадание солнечных лучей также нежелательно. Уложенные петли труб защищаются щитами во избежание их повреждения во время заливки. Перед окончательной заливкой системы бетоном, зарисуйте схему расположения тепловых труб с указанием точных размеров

Подобная предосторожность избавит от возможных проблем с повреждением трубы при проведении каких бы то ни было дополнительных работ впоследствии. Если уже имеется четкий план дальнейших креплений конструкций к полу, то следует предусмотреть закладку в пол дюбелей, пробок или других вариантов

Предохранители растрескивания пола

Подобная предосторожность уместна исключительно при заливке пола большой площади. По нормам температурный шов включает в себя сухая стяжка под теплый водяной пол площадью свыше 40 м², но практики считают, что подобная предосторожность не помешает и в более скромных помещениях, площадью в 20 м²

В больших помещениях стяжка пола защищается квадратами по 20 м². Черновая стяжка на теплый водяной пол не подвергается тепловому расширению, поэтому обустройства подобного шва не требует.

Марка и состав бетона, используемого для заливки

Главное для водяного теплого пола — это плотность бетона. Для жилищного строительства будет достаточно бетона марки 150. Качества, которым обладает сухая смесь цемента, вполне достаточно для стяжки водяного теплого пола.

Для модификаций свойств бетона используют присадки. Если состав бетона качественный, то на присадках вполне можно сэкономить. Использование присадок делает состав бетона гораздо более качественным и поверхность стяжки выглядит лучше. Кроме вида, стяжка получает от присадок и лучшую теплопроводность, что сказывается на скорости прогрева теплого пола и экономии теплоносителя.

Пластификаторы делают бетон более эластичным, что позволяет избежать растрескивания стяжки при изменении температуры.

Цементно-песчаный сухой раствор для теплого пола может подойти не во всех случаях. Лучше применять легкий бетон с использованием керамзита, так называемую полусухую стяжку. Подобный состав бетона обеспечивает ему большую прочность при сохранении легкости. Вероятность появления трещин минимальная, а теплоотдача лучше.

Состав бетона — предмет для экспериментов. Если песка будет слишком мало, то сделать поверхность гладкой будет очень сложно, а если добавлять меньшее количество щебня или дополнить керамзитом, то бетон выйдет более пластичным. Здесь необходимо найти свою золотую середину.

Готовый сухой раствор имеет состав, близкий к необходимому, и для приготовления бетона достаточно замесить его при помощи строительного миксера. В готовые смеси можно добавлять и дополнительные ингредиенты, такие как стекловолокно, обеспечивающее армирование стяжки теплого пола. Добавление армированного полотна позволяет отказаться от традиционного армирования.

Для того чтобы теплый пол не получился слишком тяжелым, можно пользоваться пенобетоном, но исключительно для черновой стяжки.

Толщина стяжки для теплого водяного пола

По плитам достаточно залить 5 см — такая высота стяжки для основания теплого пола будет достаточной. Толщина чистового слоя стяжки должна быть немного больше. Учитывая, что именно в этом слое будет аккумулироваться тепло, экономить на его толщине не стоит. Злоупотреблять толщиной тоже не стоит из-за возможного перерасхода энергии теплоносителя на обогрев лишней толщины. Следует помнить, что при минусовой температуре окружающего воздуха, заливать водяной теплый пол не стоит.

Предварительные процедуры перед заливкой предусматривают наполнение труб и создание в них небольшого давления. Правила требуют осуществлять заливку стяжки водяного теплого пола исключительно по заполненным трубам во избежание их повреждения. До окончательного застывания бетона подавать в систему носитель температурой больше 25 °С запрещено.

Чистовая заливка на ТП

Если черновая стяжка высохла, время переходить к выполнению дальнейших шагов:

  1. монтаж теплоизолятора. Теплоизолирующий материал монтируется только на чистую основу (лучше всего пропылесосить её). Теплоизолятором может быть пробковая подложка, пенофлон, полипропилен, алюминиевая фольга или металлизированная лавсановая плёнка. Для его закрепления применяется скотч, дюбели и клей.
  2. Прокладывание демпферной ленты. Демпферная лента оберегает бетон от растрескиваний, связанных со скачками температуры. Область крепления: вдоль периметра комнаты и между контурами тёплых полов.
  3. Укладка элементов тёплого пола. Трубы нужно проверить на отсутствие прорывов (особенно на месте изгибов), а при проведении кабеля – обеспечить заземление.
  4. Армирование. Армирующая сетка может быть положена под трубами, над ними, либо сразу в обоих местах. К нижней металлической сетке легко крепятся трубы во время их укладки, однако она в отличие от верхней не обеспечивает армирование стяжки. Если бетон высококачественный, то от этой части работ можно отказаться.
  5. Заливка чистовой стяжки. Перед тем, как приступить к последнему этапу, нужно обязательно проверить насколько хорошо функционирует система отопления. Стяжной раствор заливается при плюсовой температуре и за один раз. Проведение частичной заливки допускается только в комнатах с многоуровневым полом. Процесс бетонирования начинают от дальней части помещения и заканчивают рядом с дверью.


Пирог ТП

После окончания заливки рекомендуется сделать несколько проколов в покрытии металлической спицей или аналогичным предметом. Это воспрепятствует образованию пустот.

В последующую неделю поверхность бетона нужно 2-3 раза в день смачивать водой. Это позволит ему не высохнуть в процессе затвердевания.

Толщина чистового слоя может составлять от 3 до 7 см в частном доме, а в промышленном помещении – 10 см.

Если установлен водяной тёплый пол, высота стяжки над трубами должна быть 3,2-7 см.

Подробнее о толщине стяжки и конструкции теплого пола читайте в статье.

Особенности полусухой стяжки

Преимущества такого способа получения теплого пола состоят в том, что она более прочная, чем мокрая. Кроме того, высыхает она намного быстрее, поэтому можно практически сразу приступать ко всем последующим работам. Ознакомимся с данным процессом и разберемся, какое оборудование необходимо.

Не допускается использовать полусухие смеси без добавления специальных модификаторов и без армирующего слоя.

Данный вариант заливки имеет ряд преимуществ по сравнению с предыдущим:

  1. Стоимость полусухих смесей обходится дешевле, чем закупка всех материалов, необходимых для выполнения бетонной стяжки.
  2. Исключается необходимость того, чтобы предварительно дополнительно выравнивать поверхность пола.
  3. Структура основания получается пористой, благодаря чему обеспечиваются хорошие звукоизоляционные свойства.

    Стяжка отапливаемого основания

  4. При данном способе существует меньшая вероятность образования трещин и сколов.
  5. В отличие от мокрой стяжки, ко всем последующим работам можно переходить уже на пятые сутки после всех подготовительных работ.
  6. Основание пола получается максимально ровным, поэтому можно спокойно переходить к укладке паркета или ламината без дополнительного выравнивания поверхности.

Технология монтажа

Рассмотрим, какие этапы работ предстоит выполнить при устройстве теплого наливного пола.

Подготовительные работы

Вся рабочая поверхность очищается от загрязнений, устраняются неровные места, ремонтируются дефектные участки. После этого можно переходить к мессам, где будет выполняться укладка системы отопления. Здесь придется учитывать определенные нюансы:

  • следует не задействовать места для укладки инфракрасной пленки, на которых планируется установка крупногабаритных предметов,
  • при монтаже системы выдерживается расстояние от стен, определенное строительными нормами,
  • следите за тем, чтобы от других приборов отопления ваша система находилась на достаточном удалении (не менее двадцати сантиметров),
  • в обязательном порядке укладывается теплоизоляционный слой, который минимизирует тепловые потери. Лучше всего использовать материалы с фольгированной поверхностью, раскладывая их металлизированной стороной вверх и фиксируя края скотчем.

Монтаж теплого пола

  • пленочный теплый пол можно уложить самостоятельно или с помощью люверсов. Уложенные участки соединяются проводками, подключаются к терморегуляторной установке. После этого термостат и датчик температур синхронизируются. Монтировать датчик рекомендуется в гофрированную трубу. Проверяется система просто. Ее включают на несколько минут, чтобы все элементы прогрелись. Если этого не происходит, следует проверить все установочные этапы и найти ошибку,
  • кабельные полы укладываются практически так же, как пленочные, но при этом определенные отличия имеются. Кабеля запрещается укладывать друг на друга. Кроме того, запускать систему теплого пола можно только после того, как наливная поверхность полностью высохнет. Температурный датчик заливать растворной смесью запрещается. Образование пустотных участков, в которых находятся воздушные пузырьки, недопустимо,
  • водяная система. Чтобы устроить такой теплый пол, трубы выкладывают на поверхности, соединяют и заливают раствором. В качестве материала для устройства рекомендуется применять металлопластик либо медь. Второй вариант более долговечен, но и по стоимости обойдется дороже. Если желаете увеличить теплопроводность, то воспользуйтесь трубами из пластикового материала. Дешевый полипропилен укладывать не рекомендуется – он быстро выйдет из строя.

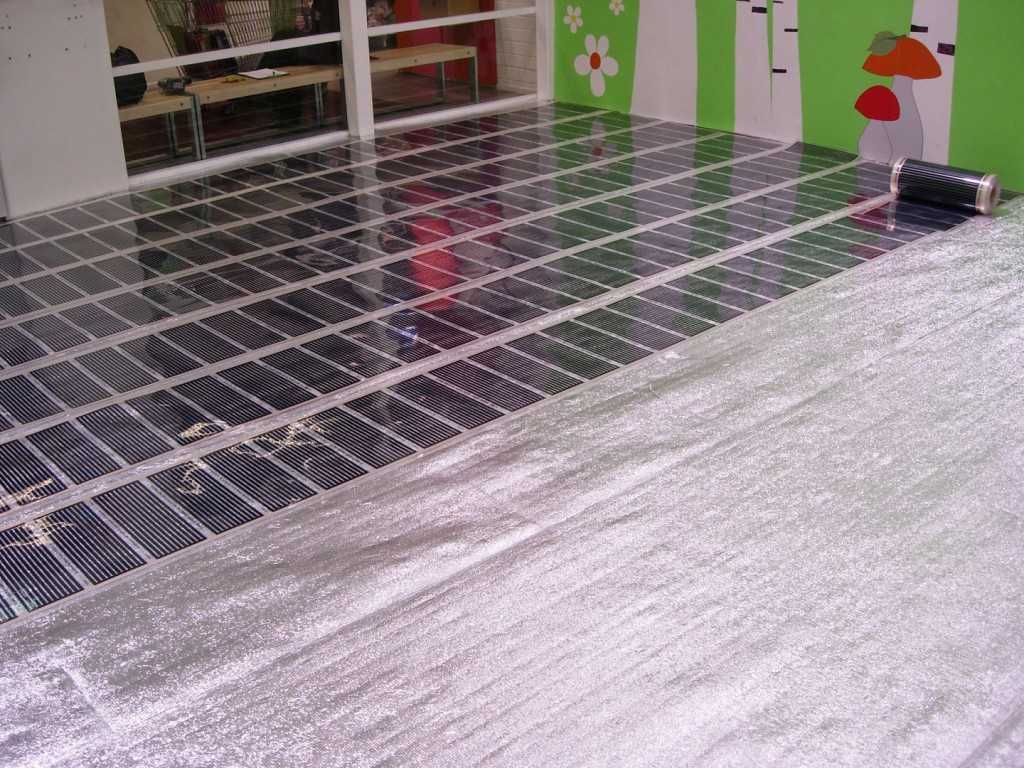

Пленочный теплый пол

Заливка наливного пола

В состав наливного пола входят два компонента, приобретаемые раздельно. Смешивать их разрешается обычной дрелью, установив специальную насадку. Сегодня можно приобрести готовый состав, но стоимость его будет значительно выше простых образцов.

Смесь готовится в соответствии с требованиями инструкции. После приготовления состав выливается на пол и раскатывается с помощью игольчатого валика, чтобы придать ему однородность и удалить воздушные пузырьки.

Остается только дождаться, пока наливной пол окончательно высохнет. Как правило, ему для этого достаточно одних суток. Только придется отслеживать состояние влажности и исключить сквозняки.

Засохший пол остается покрыть защитным лаковым составом, и по нему можно ходить.

Наливной пол на теплом полу считается современным вариантом решения строительного вопроса, повышает комфорт в помещении. В качестве тепловых источников можно использовать электрическую энергию или горячую воду.

Чем антифризы для системы отопления, лучше, чем вода, а чем хуже?

Выше мы уже говорили, что антифризы, при замерзании системы отопления, не замерзнут, а значит – не повредят инженерную систему загородного дома. Пожалуй, на этом, их плюсы и заканчиваются. Сравним физико-химические свойства пропиленгликоля и воды.

Удельная теплоёмкость пропиленгликоля — 2483 Дж/(кг*К). Теплоёмкость воды 4183 Дж/(кг*К).

Т.е., теплоёмкость пропиленгликоля, практически в два раза ниже, чем у воды.

Теплопроводность пропиленгликоля – 0.218 Вт/(м*K). Теплопроводность воды – 0.6 Вт/(м*K).

Т.е., теплопроводность пропиленгликоля, в три раза меньше, чем у воды.

Вода, циркулирующая в системе отопления, запасёт и отдаст больше тепла, чем антифриз, а значит — система «на воде» более эффективна.

Как сделать укладку в готовую стяжку

Если необходимость в укладке тёплого пола появилась уже после проведения заливки, то потребуется сделать следующее:

  1. Произвести фрезеровку каналов под трубы (с помощью болгарки, фреза или штробореза);
  2. Смонтировать элементы тепловой конструкции — электрический кабель или водяные трубы;
  3. Закрыть их раствором.

Штробление стяжки

Подготовленные на первом этапе каналы должны иметь форму улитки или змейки.

К сожалению, такая технология очень трудозатратна. Кроме того, отсутствует возможность обеспечения тепло- и звукоизоляции, а подсыхающий раствор может оказаться выдавленным из каналов, что повредит внешнему виду пола.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Укладка теплого пола

Как лучше укладывать электрический теплый пол, зависит от типа нагревательных элементов

Для любого теплого пола важно обеспечить, чтобы нагревательные элементы не касались теплоизоляции. Для этого их отделяют от нее арматурной сеткой

Укладка кабеля

Выбирается место расположения терморегулятора. Он крепится на высоте более 30 см от пола. Если устройство скрытого типа, в стене пробиваются штробы под него, а также под провода питания и датчика температуры. В местах с повышенной влажностью термостаты не устанавливаются. Их выносят в соседние помещения.

На основании крепится монтажная лента с интервалами 50-100 см и с отступом от стен на 30 см. На полу делается разметка с учетом отступов от мебели. От стен расстояние составляет 10 см, а от труб и радиаторов – 15 см. Затем нагревательный кабель соединяется с силовым с помощью муфты, а после – крепится на монтажную ленту.

Кабель питания выводится через подготовленную в стене канавку к терморегулятору, а нагревательный –укладывается согласно схеме. При этом радиус в местах изгиба не должен быть меньше 5 см. Изгибы делаются плавными, без лишнего натяжения. Фиксация производится скобами или монтажной лентой. Не допускается соприкосновение или перекрещивание витков. Сближение не должно быть меньше 8 см. Все отступы строго соблюдаются согласно схеме, которая разрабатывается заранее.

Укладка кабельного теплого пола с отступами

Датчик температуры свободно помещается внутри гофротрубы вместе с подводящими проводами. Гофра на одном конце герметично закрывается заглушкой, чтобы внутрь не попал цементный раствор. Труба с термодатчиком располагается между витками кабеля на расстоянии от стены не менее 50 см и укладывается в подготовленную штробу, после чего провода подключаются к термостату.

Штробы заделываются раствором или шпаклевкой, а после застывания проверяется работоспособность системы теплого пола.

Укладка нагревательного мата

Нагревательные маты укладывать проще, поскольку кабель уже закреплен на сетчатой основе, которую следует только расстелить на основании. В местах поворота сетка аккуратно разрезается без нарушения целостности кабеля. В местах расположения препятствий сетка убирается, а кабель укладывается с соблюдением расстояния от соседних витков в пределах 6-8 см.

Разворот нагревательного мата при укладке

Важным преимуществом нагревательного мата является его малая толщина, что дает возможность заливать тонкую стяжку или укладывать нагревательные элементы в слой плиточного клея. Тогда толщина заливки составит всего 8-10 см, что позволит не занимать лишний объем помещения.

Укладка стержневого пола

Стержневые инфракрасные нагреватели внешне выглядят как веревочная лестница. Они содержат поперечные нагреватели и 2 продольных соединительных провода, по которым подается питание.

Стержневой рулон раскатывается по полу, начиная от терморегулятора. В местах разворота соединительный провод разрезается, после чего необходимо вновь соединить концы отрезком провода. Это снижает надежность теплого пола. Целесообразно подобрать рулоны подходящей длины. Тогда ничего резать не придется.

Стержневой теплый пол

После укладки в утеплителе вырезаются окна в шахматном порядке для лучшего сцепления стяжки с основанием. Все соединения необходимо тщательно изолировать.

Начало работ

Все подготовительные работы включают в себя несколько этапов:

  • Очистка поверхности;
  • Укладка гидроизоляции;
  • Подготовка стен;
  • Выставление маячков.

Прежде всего, необходимо тщательно избавиться от всего мусора и пыли на поверхности. Все имеющиеся щели нужно заделать цементно-песчаным раствором.

После этого укладывается гидроизоляция, для чего чаще всего используется толстая полиэтиленовая пленка, благодаря которой пол будет защищен от влаги, а также будет обеспечена звуко- и теплоизоляция.

Пленку необходимо использовать рулонную, ее будет удобнее разложить на полу. Все стыки нужно зафиксировать обыкновенным строительным скотчем. Пленка должна заходить на поверхность стены со всех сторон. Далее необходимо найти наивысшую точку на поверхности пола, и на этом уровне выставить маячки с т-образными пазами.
