Как сложить печь своими руками чертежи и технология строительства: пошаговая инструкция, видео

Важные нюансы и советы

Опытные печники иногда игнорируют этап с сухой кладкой, но для начинающих мастеров он обязателен. Это поможет понять внутреннее устройство печки, всех ее каналов и полостей, чтобы предотвратить возможные ошибки.

Для топки используют огнеупорный шамотный кирпич, трубу и массив печки кладут из полнотелого красного кирпича. Силикатный кирпич в строительстве печей использовать запрещено. Каждый элемент перед кладкой следует очистить от любых загрязнений

Практически в каждом ряду какие-то кирпичи подгоняют по размеру. Опытные печники советуют при разборке сухой кладки отдельно сложить элементы каждого ряда. Можно также взять маркер и на каждом кирпичике проставить номер ряда и номер места элемента в кладке.

Вместо раствора при сухой кладке удобнее всего использовать деревянные рейки одинаковой толщины. Они пригодятся и в дальнейшем, чтобы контролировать количество раствора между кирпичами.

Работы выполняют следующим образом:

  1. Каждый ряд во время “мокрой” кладки сначала выкладывают насухую, чтобы еще раз проверить положение всех элементов.
  2. На нижний ряд кладут по бокам узкие рейки, которые использовались ранее.
  3. Сверху наносят слой раствора примерно 10-12 мм толщиной.
  4. Кладут кирпич и прибивают его резиновым молотком, пока он не осядет на растворе до уровня реек.
  5. Кладку продолжают таким же образом.
  6. После выемки реек получившиеся полости заполняют раствором.
  7. Получившийся свежий шов нужно сразу же расшить, чтобы придать кладке эстетичный внешний вид.

Рейки вынимают только тогда, когда ряд окажется третьим или четвертым сверху. Теперь их можно использовать повторно. Для проведения работ понадобится около четырех комплектов таких реек.

Каждый ряд, который уложен на раствор, должен проверяться уровнем и отвесом на положение относительно горизонтали и вертикали.

Колотый кирпич нельзя использовать в кладке частей печи, подвергаемых постоянным температурным нагрузкам. Вообще нежелательно использовать в строительстве массива и дымохода элементы с трещинами и сколами. Колотый кирпич допускается применять только в отсыпке основания под фундамент печки.

Старый кирпич, полученный при разборке разрушенных конструкций, подойдет для кладки фундамента, если он не сильно поврежден.

Качество кладки во многом зависит от прочности сцепления кирпича и раствора.

Чтобы улучшить этот момент, опытные мастера рекомендуют:

  1. Перед кладкой красный кирпич замачивают на 7  -10 мин. Шамотный нужно только обмакнуть в воду и стряхнуть капли.
  2. Укладывать кирпич на место одним четким движением, не сдвигая и не простукивая его.
  3. Наносить на место кладки только необходимое количество раствора. Швы с массиве не должны быть больше 5 мм, в топливнике – не более 3 мм.
  4. В процессе кладки нужно “швабрить”, т.е. затирать жесткой щеткой внутреннюю поверхность дымооборотов и камер печи, чтобы создать максимально гладкую поверхность по пути течения дымовых газов.

Если сразу поставить кирпич на место не удалось, следует полностью очистить от раствора и сам элемент, и место, на которое его устанавливают, а кладку выполнять на свежий слой раствора.

При кладке трубы допускается применять только красный полнотелый кирпич, который хорошо переносит воздействие кислотных отложений и перепады температуры. Чем ровнее внутренняя поверхность дымохода, тем лучше тяга и меньше засоров. Можно обработать внутренности трубы жидким стеклом.

На нашем сайте есть статьи с подробным описанием технологий сооружения разных видов кирпичных печей, советуем ознакомиться:

  1. Мини русская печь своими руками: специфика и порядовки для строительства компактной печки
  2. Русские печи с лежанкой своими руками: руководства по сооружению со схемами и порядовками

Оштукатуривание печи: инструкция

Стены топки и дымохода готовых печей частных домов и дач чаще всего на заключительном этапе покрывают штукатурной смесью. Приступают к этой процедуре при этом только после полного просыхания швов кладки. То есть примерно через две недели после окончания строительства печи.

Начинать выполнять отделку раньше крайне не рекомендуется. Это может привести к растрескиванию в последующем как самой штукатурки, так и швов топки. Пошагово процедура оштукатуривания печи выглядит следующим образом:

  • поверхность топки и дымохода тщательно протирают от пыли, прочищая швы кладки и при необходимости углубляя их до 5-10 см;
  • в печи разжигают дрова и дожидаются, пока ее поверхность хорошо прогреется;
  • теплые стены печи смачивают водой и наносят на них методом набрызга слой штукатурки толщиной 0.5 см;
  • далее на печь наносят второй, более густой слой отделки.

Появляющиеся при высыхании штукатурки трещины расширяют, заполняют раствором и тщательно затирают.

Чаще всего для отделки готовой печки используют глиняный или известково-глиняный раствор. К примеру, очень подходящим для оштукатуривания такого обогревательного оборудования считается состав, приготовленный из:

  • глины — 1 ч;
  • песка — 2 ч;
  • известкового теста — 1 ч;
  • асбеста — 0.1 ч.

Перед приготовлением смеси все эти ингредиенты тщательно просеивают через сито. Далее их соединяют в одной емкости и добавляют туда же воду до получения массы необходимой консистенции.

Схема простейшей кирпичной печи для дачи и дома

Отопительная каменная печь в общем виде выглядит следующим образом:

  • Ниже уровня пола размещается фундамент, на который укладывается изоляция.
  • На пол устанавливаются шанцы — ножки, обеспечивающие прогрев нижней части.
  • Непосредственно над ними расположено поддувало, а также душник. Он нужен для равномерного прогрева по высоте.
  • От основной комнаты его отделяет поддувальная дверца.
  • Непосредственно над ним располагается топка. На её дно укладывается колосниковая решётка, являющаяся также сводом поддувала.
  • Прямо над дверцей топки расположен свод топки, за которым находится хайло или устье.
  • Выше начинаются прочистка, перевал и конвекторы.
  • Над прочисткой расположены две задвижки.
  • Почти на самом верху имеются выход душника в помещение, дымовой канал и перекрыша.
  • От потолка дымоход отделяет внутренняя разделка.
  • На самом верху расположено устье дымохода.

Разновидности русских печей

Современные варианты русских печей включают в себя разнообразные конструкции для отопления и приготовления пищи. Выбор модели зависит от назначения, особенностей использования и требований к прибору.

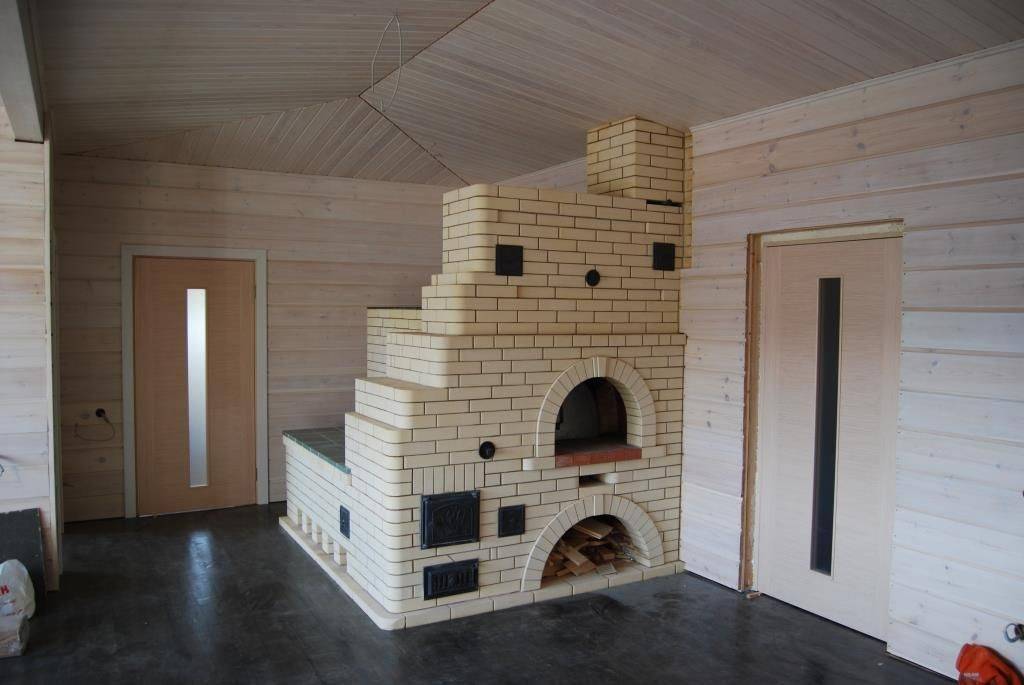

Классическая модель с лежанкой позволяет устроить дополнительное спальное место, на которое поместится до трех человек. Современные модели рассчитаны на одно взрослое или два детских места.

Печь с плитой, которая встроена в конструкцию, позволяет готовить пищу. Часто такие варианты сопровождаются установкой большой варочной панели, духовки и подтопка.

Модель с плитой и лежанкой подходит для загородного дома. В конструкции имеется большое спальное место и плита для приготовления еды. Варочная панель может быть любой – все зависит от требований, предъявляемых к печи.

Мини русские печи без лежанки используются в банях и маленьких кухнях. Могут иметь различную конструкцию, но без лежака и плит.

Печь с камином – это более современный вариант для отопления дачи. Вместо открытой варочной камеры устанавливается стильный камин, благодаря которому можно отапливать другую комнату через перегородку. При использовании такого варианта можно не ставить вторую доходную трубу.

Русская печь с подтопком является самой старой из конструкций. В ней имеется горнило. Продукты для приготовления укладываются в камеру, а через устье с перегородкой кладут топливо. С помощью такого варианта можно одновременно готовить еду и обогревать помещение.

Финансово-экономический аспект строительства помпейской печи своими руками

С чем связана достаточная высокая цена такой печи?

  1. Помпейская печь выкладывается из шамотного кирпича, который стоит на порядок больше обычного.
  2. Конструкция печи обладает достаточно большим весом, а для удобства пользования ее необходимо поднимать на высоту в 80-100 см. для этого придется выкладывать кирпичную подставку, на которой будет возводиться сама печь, а значит, нужно продумать хороший фундамент.

Чтобы немного сократить расходы на строительство печи, для подставки подойдут любые материалы, которые есть в хозяйстве: блоки, перекрытия, старый кирпич и т.д.

Строим печь для пиццы

Еще к одному недостатку можно отнести длительный процесс кладки помпейской печи. Достаточно сложная конструкция, которая предполагает наличие фундамента, пьедестала, самой печи, большой столешницы указывает на то, что весь процесс займет не меньше месяца.

Кроме того, вам понадобятся значительные технологичные перерывы для затвердения бетона под фундамент и т.д.

Если же вы приезжаете на дачу только на выходные, тогда весь процесс кладки можно рационально распределить на несколько этапов, рассчитав, чтобы технологический перерыв для «схватывания» материалов, как раз приходится на ваше отсутствие.

Традиционно, помпейская печь имеет следующую схему:

  • прочный фундамент;
  • пьедестал под печь;
  • печь.

Помпейская печь для пиццы

Сама же печь, в свою очередь, состоит из четырех частей:

  • основание (дно печи);
  • купол (свод);
  • входная арка;
  • дымоход.

Основание (пьедестал) выполняем из небольших шлакоблоков, 20*20*40 см каждый.

Столешница представляет собой монолитную плиту, выполненную из железобетона толщиной в 10 см.

Столешница

В отличие от традиционного устройства каменной печи, здесь дымоход находится спереди. Это обуславливает одно из главных отличий конструкции. Огонь поднимается вверх вдоль купола, нагревая свод. Благодаря этому прогрев осуществляется одновременно сверху и снизу, что способствует быстрому приготовлению пищи.

Помпейская печь за долгие годы своего существования претерпела множество изменений и сегодня можно встретить несколько ее разновидностей.

Неаполитанская печь

Различают тосканские и неаполитанские печи. Тосканская печь имеет более высокий свод и более универсальное применение. В ней можно печь не только пироги, но и готовить рагу, мясо, супы.

Неаполитанская печь традиционно используется для выпечки пиццы и имеет небольшой свод, который примерно равен 80% от общей высоты купола.

Тосканская печь с более высоким сводом

Что касается формы и размера печи, то наиболее оптимальным является конструкция, внутренний диаметр которого составляет 80-110 см. Меньше этого печь делать не рекомендуется.

Сферический свод печи служит для максимального нагрева и аккумулирования тепла, а арочный вход используется для закладки дров и самой пищи.

Размер печи может быть разным, но в любом случае следует придерживаться строгой пропорции: высота арки должна быть приблизительно равна 60% от общей высоты купола.

Ширина входа для закладки дров должна приравниваться к общей высоте купола.

Многослойный купол помпейской печи

Сам свод имеет несколько слоев:

  • внутренняя поверхность выполняется из шамотного кирпича;
  • глиняная обмазка;
  • 1-ый слой из базальтовой ваты (термо изолирующий);
  • 2-ой слой из перлита;
  • Облицовочный слой из цементного раствора.

При этом толщина каждого слоя примерно должна иметь одинаковый размер в 5-10 см. Чем больше будет проложен теплоизолирующий слой, тем дольше будет печь остывать.

Облицовочный слой можно выполнять из любых влагозащитных и водоотталкивающих материалов, так как главное его назначение – это защита от атмосферных осадков. Если печь выполняется в доме, то эту защиту можно не выполнять.

Кроме того, облицовочный слой выполняет и декоративную функцию, поэтому можно его сделать на свой вкус: декоративная штукатурка, роспись, мозаика и т.д.

Подготовка к выполнению работ

Для кладки печи с плитой используют кирпич разных видов. Обычно берут красный полнотелый для наружной кладки и шамотный – чтобы выполнить внутреннюю обкладку топки, а также дымового колодца.

Фундамент заливают бетонным раствором. Для его приготовления понадобится цемент не ниже М400, лучше – М500. Песок может быть речным или из карьера, но его необходимо предварительно просеять, чтобы исключить попадание примесей. Воду также следует взять чистую. Еще для раствора следует взять гранитный щебень около 30 мм.

Засыпку фундамента выполняют с помощью бутового гранита, подходящая фракция – примерно 300 мм. Кроме того, нужно будет приготовить раствор из красной глины и песка.

Вместо глины можно приобрести глиняный порошок, порядок его использования указан на упаковке. Все компоненты должны быть хорошего качества, от этого зависит целостность и срок службы будущей печки. Для заделки стыков надо подготовить высокотемпературный герметик.

Работы выполняют с помощью обычного строительного инструмента.

Могут понадобиться:

  • емкости для смешивания раствора;
  • мастерок;
  • болгарка;
  • отвес;
  • уровень;
  • рулетка;
  • правило;
  • киянка;
  • печной молоток;
  • прочие приспособления для обработки и кладки кирпича.

Чтобы изготовить качественный раствор, лучше использовать перфоратор или дрель с соответствующими характеристиками, а также насадку, предназначенную для этих целей. Пригодится совковая лопата и сито.

Установка печного оборудования

Печные приборы устанавливают в процессе кладки. У металла и кирпича разный коэффициент линейного расширения, поэтому проемы под металлические детали должны быть несколько больше, чем сами элементы

Очень важно, чтобы печные устройства в точности соответствовали размерам, указанным в спецификации. Их несоблюдение внесет изменения и в порядовки, а без соответствующего опыта устранить «ошибку» в следующих рядах будет очень сложно. По сторонам чугунной плиты должны оставаться зазоры около 5 мм

Их заделывают раствором из глины с асбестовой крошкой. Топочная дверка обязательно закрепляется мягкой стальной проволокой, для которой в рамке предусмотрены четыре отверстия. Куски проволоки складываются вдвое, перекручиваются и концы заводятся в швы кладки. Между рамкой и кирпичами оставляется небольшой зазор, который заполняется таким же асбестовым раствором

По сторонам чугунной плиты должны оставаться зазоры около 5 мм. Их заделывают раствором из глины с асбестовой крошкой. Топочная дверка обязательно закрепляется мягкой стальной проволокой, для которой в рамке предусмотрены четыре отверстия. Куски проволоки складываются вдвое, перекручиваются и концы заводятся в швы кладки. Между рамкой и кирпичами оставляется небольшой зазор, который заполняется таким же асбестовым раствором.

Аналогично крепятся поддувальная и прочистная дверцы (но поддувальная устанавливается плотно). Вокруг колосниковой решетки оставляются зазоры по 5 мм, чтобы она свободно вынималась.

Основные правила по обустройству помпейской печи

Следуя пошаговой инструкции и схеме кладки помпейской печи, с работой сможет справиться даже новичок. Но чтобы не допустить ошибок, необходимо при выполнении работ придерживаться следующих основных правил:

  • Вход печи обязательно должен иметь сферическую форму. При этом ширина этого входа должна быть равна высоте купола. Какой бы формы и размера вы ни задумали выполнить печь, в обязательном порядке придерживайтесь этих пропорций.
  • Благодаря сферическому выполнению входа, в печи поддерживается максимальный жар и собирается дым.

  • Для помпейской печи используйте только солому или дрова (пеллеты допускаются только при первой тестовой протопке). К дровам предъявляются достаточно высокие требования. Лучше не использовать дрова хвойных пород деревьев, так исходящие в процессе горения смолы могут негативно сказаться на дальнейшей эксплуатации печи, да и на вкусе еды.
  • Из обычного кирпича можно только возводить основание и дымоход. А под и сам купол необходимо выполнять исключительно из шамотного (огнеупорного) кирпича. Если помпейская печь возводится на открытом воздухе, то не лишним будет строительство небольшого навеса. Хотя она и облицовывается гидрофобным материалом, постоянные осадки могут негативно сказаться на ее технических характеристиках и прочности.
  • Дымоход располагается на фронтальной части печи, особенно это касается холодного климатического пояса.

Чем выгодны малогабаритные печи на дровах

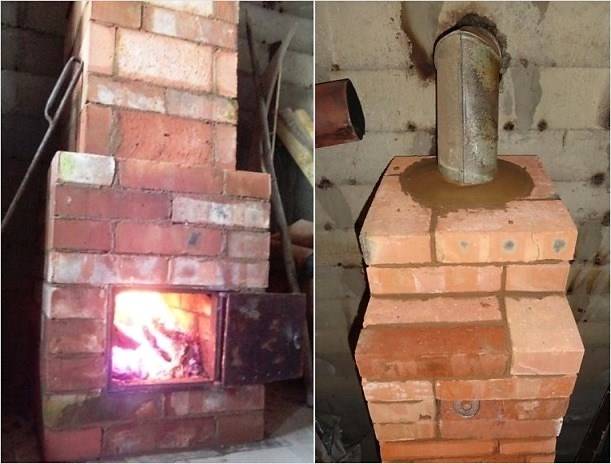

Достоинство небольшой печи в том, что она занимает очень малую площадь при высокой теплоотдаче. Для загородного дома, бани, хозяйственных построек мини печь на дровах и угле подходит идеально. Строительных материалов идёт минимум, но если сверху положить варочную панель, то можно и кушать приготовить, и воду нагреть. Даже в наше время отопительно варочная печь из кирпича остается достаточно популярной. Самое главное — сделать её не составит труда начинающему мастеру. Имея перед глазами схему порядовки, можно сложить мини печь своими руками буквально за один световой день. Только предварительно нужно подготовить все необходимые инструменты и строительные материалы.

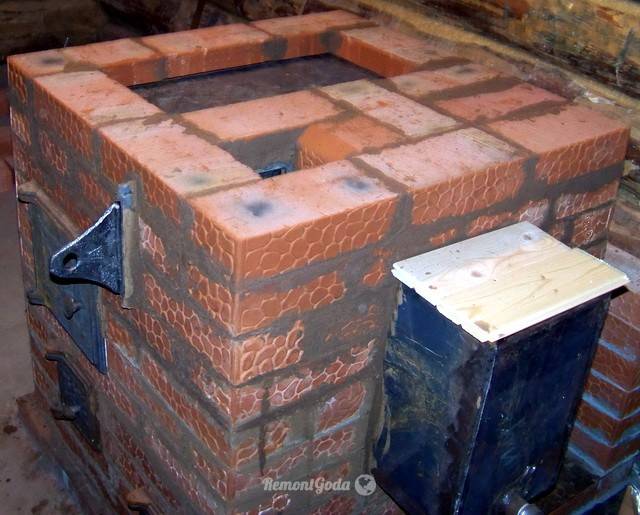

По сравнению с «буржуйкой» кирпичная мини печь для дачи на дровах выглядит эстетично. Впоследствии её можно облагородить кафелем, и она будет не только греть, но и украшать загородный дом.

Иногда её конструкцию совмещают с камином, и это уже будет мини печь камин. Можно сразу встроить бак для нагрева воды или предусмотреть нишу для сушки овощей и фруктов.

Как выбрать место

Перед тем, как сделать печь, необходимо выбрать для нее место. Чтобы печь была эффективной, удобной и безопасной, ее необходимо максимально правильно расположить внутри жилища. Чертежи как сложить печь своими руками, находятся в свободном доступе на многочисленных ресурсах.

Существует определенные правила, регламентирующие размещение печей:

  • Оптимальным местом для установки отопительной печи является центральная часть дома или самого большого помещения. Это позволит сделать теплообмен максимально эффективным, т.к. нагретый воздух будет равномерно растекаться по всему дому. За счет массивности корпуса осуществляется естественное зонирование помещения на отдельные локальные участки. Строительство отопительной печи возле одной из наружных стен заметно снизит эффективность обогрева: часть тепла будет вхолостую выходить на улицу.
  • Варочную печь обычно сооружают на улице под навесом, или в кухонном помещении, впритык к наружной стене. Благодаря такому расположению даже в летнее время в помещении не будет очень жарко, ведь тепло частично будет выходить на улицу. По этой же причине дымоход желательно обустроить в угловой части кухни, между двумя наружными стенами.
  • Отопительно-варочная печь имеет специфическое расположение. Та ее часть, где находится варочная поверхность и духовой шкаф, монтируется в кухонном помещении. Дымоход делают слегка смещенным внутрь межкомнатных перегородок между кухней и другими помещениями. Подобная инструкция, как правильно сложить печь своими руками, обеспечивает одновременную готовку пищи и обогрев дома.

Схема печного устройства

Выбрав за основу для сбора дровяной печки из кирпича одну из схем порядовки, ее необходимо распечатать и подробно изучить.

Печники рекомендуют для дома или дачи выбирать модель шведку. Можно соорудить русскую печь для дома. Выбор за хозяином.

Фото увеличиваются, нажимайте!

Рассмотрим правила укладки отопительно-варочной модели, которая подойдет как для дома, так и для дачи. Практическое руководство для домашнего мастера подкрепим фото.

  1. Выкладка любой печки начинается с нижнего ряда, который должен быть идеально ровным. Здесь требуется применить уровень, строительный уголок. Работа начинается с внешнего контура и переходит в центр. Кирпичи соединяются с помощью глиняного раствора.
  2. Второй ряд имеет функциональное значение. Необходимо заложить отверстие поддувала с дверкой. Определив место дверки по нужной стороне, выкладываем в шахматном порядке кирпичи, чтобы швы не выстраивались в единую вертикальную линию. Чередуют длинные и короткие детали.
  3. Поднимают третий ряд до верхнего края двери поддувала, перекрывая ее сверху.
  4. Четвертый ряд имеет свою особенность — кирпич кладут слева и устанавливают в районе поддувала еще одну дверь. Этот отсек будет отвечать за скопление и вычистку полученной от сгорания дров золы. Отверстие будет располагаться и в пятом ряду. Поэтому принцип работ одинаков. Здесь необходимо предусмотреть стесывание кирпича, чтобы острые углы не мешали очищению отсека.

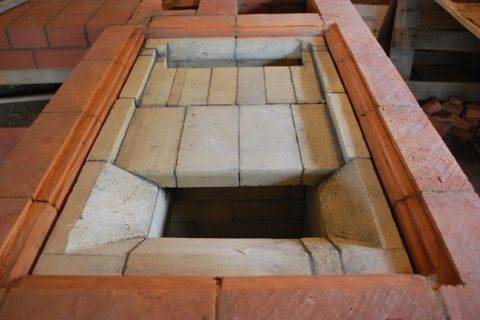

  5. С шестого ряда в ход идет огнеупорный кирпич. Начинается выкладка топки, где температура бывает самой высокой. Чертежи порядовки обычно имеют особую штриховку расположения этого материала. Поэтому сложностей возникнуть не должно. По схеме можно заранее высчитать количество всех материалов. В основание ряда закладывается решетка, на которую будут ложиться дрова. Необходимо стесать грубые углы, чтобы решетка легла ровна.
  6. С седьмого ряда помимо топочного отсека происходит перестроение канала, он разделяется на три колодца. Следуя схеме, этот нюанс не останется незамеченным.
  7. На горизонталь 6 ряда монтируется дверка топки, которая постепенно перекрывается кирпичом сверху.
  8. Постепенно приближаемся к варочному отсеку кирпичной печки, соблюдая последовательность схем порядовки.
  9. После завершения кладки варочного портала переходят к нюансам отопительного очага. От правильности его возведения зависит, насколько тепло будет в доме в холодное время.

Отдельно стоит уделить время для изучения дымоходной системы, которая в каждом доме имеет свои особенности.

Заключение:

Отдельно стоит уделить время для изучения дымоходной системы, которая в каждом доме имеет свои особенности. Некоторые хозяева выбирают способ встраивания печи в уже готовую трубу, имеющую отдельные колодцы для удаления продуктов горения и фильтрации воздуха. Иногда приходится выстраивать отдельную трубу для дровяной печи, которая удалена от вытяжного канала. Тогда специфика работ по возведению печки в конце монтажа будет иметь иную последовательность. Создавайте в доме комфорт и тепло самостоятельно, чтобы потом получать от этого удовольствие. Обязательно вложите душу в процесс построения дровяного очага. Печка отдаст свое тепло каждому члену семьи и в зимнюю стужу, и при осенней слякоти. Если добавить смекалки и дизайнерских идей по оформлению фасадной  части или по всему периметру очага, то печка может стать уникальным объектом интерьера загородного дома или дачи.

Видеоматериал:

Советуем вам посмотреть видео, в котором рассказывается как построить печь своими руками:

Общие требования и безопасность

Небольшая печь из огнеупорного кирпича

Давайте начнем с основ, которые пригодятся любому начинающему печнику. Разобраться во всем разом не получится, так как кладка печи – это очень сложный и ответственный процесс.

Возводить ее намного сложнее, чем кирпичную стену. Поэтому мы сегодня рассмотрим наиболее простой вариант, который сможет реализовать даже новичок.

Поэтому давайте начнем с терминологии. Она пригодится вам для понимания материала, который мы приведем далее. Не зная названия элементов конструкции, даже опытный строитель не усвоит правильно информацию.

Схематическое строение кирпичной печи

Часть печи, фотоОписание
ФундаментТут ничего сложного – это прочное основание, на котором будет стоять вся конструкция. Делается он в виде монолитной плиты из бетона, нужного размера и формы.
СтенкиСтенки печи создают основу, удерживающую внутреннюю конструкцию печи. Внешняя их сторона передает тепло в помещения, причем делает она это не одномоментно, а накапливает и потом понемногу остывает.
Топка, топливникЭто камера сгорания, в которой образуются продукты горения и дымовые газы, передающие тепловую энергию стенкам печи. Верхняя часть топливника называется сводом, а нижняя – подом.
Колосник из стальной арматурыКолосник – это установленная внутри топки решетка из металла, через которую просыпается вниз зола и поднимается воздух для поддержания горения в печи.
ЗольникКамера под топкой, в которую ведет ход от колосника, называется поддувалом или зольником. Через нее внутрь печи из помещения подсасывается воздух и осуществляется чистка от золы. В зольник ведет чистка или лючок – сделана эта деталь из металла и имеет отверстия, для проникновения внутрь воздуха. Система оснащается затвором, чтобы предотвратить просыпание горячей золы.
Дымовые каналыДымообороты — ходы, по которым горячие газы проходят через печь, нагревая ее внешние поверхности. Через них дым выводится по дымоходу за пределы помещения. С дымоходом все ясно.
ПерекрышкаВерхняя поверхность печи. Может быть сделана просто из кирпича, или иметь металлическую или керамическую варочную панель.
Тепловоздушная камераТак называется полость внутри печи, которая не связана прямыми ходами с газообменными путями.

Также в печи есть:

  • Шибер – заслонка перекрывающая дымовой канал;
  • Дверцы для топки и поддувала;
  • Шанцы – балки заменяющие фундаментную плиту, могут изготавливаться из разных материалов.

Строительство русской печи с лежанкой своими руками

Рассмотрим возведение печи для отопления комнаты площадью 45-50 м2. Размер постройки — 127х166 см при высоте лежанки 147 см.

Пошаговая инструкция для русской печи с лежанкой своими руками предусматривает расход (в шт.):

  • кирпича красного – 1800;
  • кирпича шамотного огнеупорного – 50.

Другие материалы (листовая сталь, сырье для раствора, арматурная сетка) — по необходимости. Приблизительный расход песка – около 300 кг, очищенной глины – 250 кг.

Схема кладки

Общее устройство каждого ряда можно видеть на схеме:

Схема кладки

Внимательно следуйте инструкции, иначе не удастся выполнить скрытые внутренние каналы для горячего воздуха.

Пошаговая инструкция

Пример выкладки по рядам (в скобках – номер ряда):

  • (1) Кладут непосредственно на гидроизоляцию фундамента.
  • (5) Основание для арки свода.
  • (6) Монтаж колосников, канал прочистки сужают.
  • (7-8) Укладывают стальной лист на верх пода.
  • (10-11) То же, но с монтажом варочной плиты.
  • (12-16) То же, на 15-м ряду поднимают арку.
  • (17-18) Между ними прокладывают вязальную проволоку. Идет сужение свода.
  • (19-21) Заканчивают устройство лежанки.
  • (22) Отсюда начинают подъем дымохода.

Как видно из схемы, в этой работе нет ничего, требующего особых знаний и хитрого инструмента.

Сколько стоит построить русскую печь с лежанкой из кирпича

Для возведения русской печи с лежаком своими руками достаточно знать цену использованных материалов:

  • Потребность в кирпиче на такой очаг, отапливающий площадь от 30 до 50 м2, – 1800 шт. При средней цене за единицу в пределах 22-25 рублей стоимость материала для кладки – 45 тыс. руб.
  • Шамотный кирпич для топки (50 шт.) – 3 тыс. руб.
  • Комплект металлических деталей – 25 тыс. руб.

Итого расходы на закупку — 73 тыс. руб.

Если заказать работу у мастера-печника, расценки 2020 года на кладку – примерно 110 рублей за 1 шт. кирпича. Заплатить специалисту нужно будет еще 198 тыс. руб.

Кладка кирпича – пошаговая инструкция

Процедура, как сложить простую печь с плитой любой разновидности, состоит из двух этапов:

  1. Сухая кладка. На этой стадии кирпичи раскладываются без использования раствора. Такой подход позволяет лучше понять, как переложить печь, понять конструкцию ее дымовых каналов, обнаружить возможные проблемные места. Осуществляя сухую кладку, между кирпичами оставляют зазоры одинакового размера: внутри них будет находиться кладочная смесь. Для этих целей можно применить фанерные или деревянные прокладки толщиной 5 мм. Укладка насухо проводится до места, где начинается дымоход. Далее каждый из рядов нужно пронумеровать и демонтировать.
  2. Основная кладка. Если первый этап не вызвал каких-либо затруднений, переходят к основной процедуре, как сложить небольшую печь своими руками. Для ее осуществления потребуется глиняный раствор. Ориентиром здесь выступает порядовая схема и пронумерованные кирпичные ряды.

Предлагается следующая пошаговая инструкция печи своими руками:

  1. Приготовление кладочной смеси. Сухой глиняный порошок необходимо замочить на сутки в воде. После этого размокший материал смешивается с небольшими порциями песка: разминать раствор удобнее вручную, до полного исчезновения комков и уплотнений. Объем добавляемого песка напрямую зависит от жирности глины, и может достигать 100% от общей массы смеси. Признаком хорошего качества глиняного раствора является его сползание с лопаты, без прилипания к ее поверхности. Сухие глиняные порошки заводского приготовления в предварительном замачивании не нуждаются.
  2. Кладка нижних рядов. От того, как положить кирпичную печь, зависит ее эффективность. Верхнюю поверхность основания нужно оформить гидроизоляцией. Для этих целей подойдет битумная мастика или пара слоев рубероида. Поверх рубероида наносится разметка контура основания будущего сооружения. Первые два кирпичных ряда укладываются поверх рубероида всплошную. Второй ряд монтируется таким образом, чтобы его стыки не совпадали со стыками первого.
  3. Обустройство поддувала и прочистных каналов. При помощи третьего и четвертого кирпичных рядов выкладывается ниша под поддувало и прочистные полости дымохода.
  4. Монтаж дверок. Для закрепления чугунных дверок в кирпичной кладке их необходимо оснастить отверстиями в угловой области рамок. В проделанные отверстия вставляется мягкая проволока из стали такого размера, чтобы с каждого края выглядывал кусок длиной 30-40 см. Для уплотнения на каждой рамке необходимо зафиксировать асбестовый шнур. Установив дверцы в нужном положении, куски проволоки закладываются в раствор шва верхнего и нижнего кирпичного ряда.

Как сложить самую простую печь из кирпича?

Для начала нужно решить, что вы хотите получить от будущей печки. Если вам нужно только отапливать комнаты, а для приготовления еды вы пользуетесь баллонным газом или электричеством, то выбирайте вариант без плиты и духовки. Тот, кто любит мягкое целебное тепло, выбирает вариант с лежанкой.

Для регулярной тепловой обработки большого количества продуктов и кормов для домашних животных простейшая печь с варочной поверхностью будет в самый раз.

Мы рассмотрим три примера печей с пошаговым руководством по их кладке:

  • Простую прямоточную;
  • С варочной плитой;
  • Отопительную.

Скажем сразу, что от простой конструкции, лишенной газовых оборотов, ждать высокой теплоотдачи нельзя. По этой причине такие печи ставят в гаражах и других небольших помещениях площадью не более 16 м2.

Мы рассмотрим этот вариант для того, чтобы новички получили первый несложный урок практической кладки.

Прямоточная отопительная конструкция рассчитана на обогрев небольшой комнаты

Под такую печку не нужен мощный фундамент. Отсыпав крупную щебенку слоем в 15-20 см, залив ее цементным раствором и выровняв поверхность по уровню, через пару дней можно приступать к кладке.

Размеры печи в плане: ширина 2 кирпича (51 см), глубина 2,5 кирпича (64 см). Поскольку поддувальной камеры в ней нет, то отверстия для поступления воздуха сверлят прямо в топочной дверке.

Шестой ряд перекрывает дверку топочной камеры. Вид сверху помогает лучше понять способ раскладки кирпича.

Порядовки у такой конструкции несложные. Главное условие во время работы – соблюдать перевязку швов так, чтобы верхний кирпич закрывал шов между двумя нижними.

На восьмом ряду топливник зауживают, используя для этого половинки и «трехчетвертки» — ¾ от целого кирпича. Выход из топки таким образом получается сечением в 1 кирпич (125х250 мм).

Следующий ряд (девятый) выкладывают так же как седьмой, используя целый кирпич.

После этого ярус кирпича ставят на ребро заподлицо с внутренней гранью нижнего ряда. Новый ярус кладут плашмя, используя два целых кирпича и четыре «трехчетвертки». Таким способом дымовой канал снова зауживают для того, чтобы задержать газы и поднять теплоотдачу.

На следующем ярусе камни кладут на ребро. Посередине дымового канала ставят кирпич. Таким способом печь поднимают еще на пять рядов (один ярус на ребро и кирпич посередине, другой ярус плашмя).

Остальные четыре яруса кладут плашмя. Последними двумя рядами кладки дымовой канал зауживают до размера 12х12 см (полкирпича). На этом уровне в печь ставят дымовую задвижку. Сверху в нее вставляют стальную трубу.

Базовое строение русской печи

Печники разработали множество конструкций отопителя, отличающихся между собой габаритами, формой и компоновкой. Однако традиционно это конфигурации с 2-мя топливниками, служащие кроме обогрева еще и для приготовления специфических блюд и выпекания хлеба. В общем случае они имеют ряд конструкционных элементов:

  1. Опечье. Основание отопителя, сооружаемое из камня либо дерева (кедра, лиственницы).
  2. Подпечек. Ниша в опечье, предназначенная для складирования поленьев или хранения инвентаря.
  3. Горнило. Главная топочная камера, где разводили огонь для обогрева.
  4. Перекрыша. Верхняя часть горнила, формирующая лежанку.
  5. Устье. Сужение перед горнилом, служащее для задержки дыма, обеспечивающее равномерный прогрев кирпичной кладки.
  6. Загнеток. Малая топочная камера, расположенная перед устьем. Над ней установлено хайло (дымосборник) и непосредственно дымоход.
  7. Печурки. Маленькие углубления, где сушат одежду и прочие вещи.

Последовательность возведения сводчатых конструкций может отличаться, но обычно их выкладывают одновременно с двух сторон, замыкая в верхней части. В центре свода размещают замковый кирпич. Под делают из прочного гладкого камня. Часто его укладывают насухо на засыпку из крупнозернового песка без применения раствора. Сам под имеет уклон 3-5 см в сторону устья.

Конструктивные особенности

Такая конструкция может иметь как один, так и два очага. Она состоит из:

  • внутренней топочной камеры для закладки топлива;
  • столешницы для приготовления блюд (необязательно);
  • наружной варочной поверхности;
  • дровника – специального отделения, в котором хранится топливо для просушивания (необязательно);
  • места для решетки – может совмещаться с внутренней топочной камерой.

Обратите внимание! Чем больше топочная камера, тем большие габариты будут у самой конструкции и, соответственно, тем большими станут функциональные возможности. Но помните, что прогрев слишком большой печи будет занимать много времени, равно как и остывание

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
