Как сделать шкаф – кровать своими руками: чертежи, фото, особенности подъемного механизма

Как правильно выбрать

Прежде чем идти в магазин, следует тщательно измерить помещение, где будет устанавливаться мебель – ширину стен комнаты, параметры площадки, предназначенной для размещения встроенной кровати, начертить план установки шкафа, куда будет монтироваться спальное место.

Интересный вариант оформления интерьера с откидным спальным местом.

Важно выяснить все о заводе-изготовителе, как давно на рынке, изучить отзывы. Такая покупка – серьезное событие, поэтому отнестись к ней надо со всей ответственностью. Нужно попросить продавца показать изделие в разложенном виде

Нужно попросить продавца показать изделие в разложенном виде.

Немаловажное значение при выборе имеет соответствие материалов, из которых изготовлены откидное ложе и шкаф. Они должны гармонировать по дизайну. Для создания уютного интерьера не должно быть диссонанса ни в цветовой гамме, ни в фактуре

Если предметы удачно подобраны друг к другу, вы сможете с комфортом отдыхать, не отвлекаясь на несоответствия

Для создания уютного интерьера не должно быть диссонанса ни в цветовой гамме, ни в фактуре. Если предметы удачно подобраны друг к другу, вы сможете с комфортом отдыхать, не отвлекаясь на несоответствия.

Кровать-трансформер гармонично впишется в любой интерьер, главное — уделить внимание деталям. Особое внимание следует уделить процессу подъема-опускания встроенной кровати. Вот на чем нельзя экономить! От этого зависит долговечность, безопасность покупки

Необходимо убедиться, что части устройства не торчат наружу. Этого не должно быть в разложенном или в собранном виде. Иначе этот дефект может привести к травме

Вот на чем нельзя экономить! От этого зависит долговечность, безопасность покупки. Необходимо убедиться, что части устройства не торчат наружу. Этого не должно быть в разложенном или в собранном виде. Иначе этот дефект может привести к травме

Особое внимание следует уделить процессу подъема-опускания встроенной кровати. Вот на чем нельзя экономить! От этого зависит долговечность, безопасность покупки. Необходимо убедиться, что части устройства не торчат наружу

Этого не должно быть в разложенном или в собранном виде. Иначе этот дефект может привести к травме

Необходимо убедиться, что части устройства не торчат наружу. Этого не должно быть в разложенном или в собранном виде. Иначе этот дефект может привести к травме.

Пример стильного и продуманного оформления интерьера со встроенной кроватью.

Материал, из которого изготовлена откидная кровать, тоже влияет на долговечность и прочность. Например, ДСП иногда содержит пустоты, которые снаружи не заметить, что вызывает частые поломки. Наиболее приемлемы ОСП или МДФ. Цена у них выше, но это того стоит – не придется ремонтировать дорогостоящее изделие.

Кровать-трансформер позволяет значительно экономить пространство, благодаря небанальным стилистическим решениям.

Цены также зависят от сырья, из которого сделана откидная кровать, бренда завода-изготовителя, страны.

Как сделать шкаф-трансформер своими руками?

Подобная мебель считается сложным изделием. Все элементы должны быть точно подобраны и правильно установлены. Любой перекос может спровоцировать поломку или проблемы при трансформации. Ко всему прочему, не правильно собранная мебель приводит к травматизму и потраченным деньгам. Специалисты рекомендуют не экономить на сборке и доверить ее профессионалам.

Если у вас есть опыт сборки мебели, и вы отлично ладите со столярными инструментами и материалами, то ниже мы вам предлагаем кратное описание, как собрать или сделать необычный шкаф самостоятельно.

Для работы понадобятся следующие инструменты: перфоратор, шуруповерт, рулетка, уголки, саморезы, карандаш и линейка.

К материалам относятся: чертеж сборки, механизмы трансформации, детали корпуса конструкции, выполненные из ДСП или дерева.

Эскиз будущего творения можно нарисовать самому, но остальные материалы придется закупать в мебельном салоне. Не стоит экономить на раздвижном механизме. Он должен быть надежным и прочным, потому что основная нагрузка и функционал будут возложены на него.

Из всего ассортимента предпочтительнее покупать немецкое приспособление. Когда перед вами окажутся все необходимые элементы, можно приступать к работе.

Как изготовить своими руками

Магазины предлагают разнообразие трансформирующихся предметов мебели. Стоимость таких моделей порой довольно высокая. Изготовление стола-трансформера своими руками поможет сэкономить средства.

Для самостоятельной сборки потребуется подготовить следующие инструменты:

  • дрель-шуруповерт и биты к ней;
  • электрический лобзик;
  • сверла для дерева;
  • дисковую шлифовальную машину.

Перед тем как собрать стол, важно подготовить материалы:

  • полотно;
  • брус;
  • двойную столешницу и подстолье (лучше при покупке заказать распил с указанием необходимых размеров);
  • подъемный механизм;
  • закрепляющие винты.

Для изготовления стола-трансформера своими руками чертежи — один из важнейших этапов. Их можно сделать с помощью специальных компьютерных программ: начертить схему столика, создать карту распила, подсчитать количество требуемых материалов. Использовать программу несложно, для подготовки проекта потребуется один–два дня.

В момент приобретения материалов в магазине лучше заказать распил деталей в соответствии с необходимыми габаритами и количеством. Готовые элементы потребуется лишь зафиксировать болтами, смонтировав трансформирующий механизм. Также перед тем как своими руками сделать стол-трансформер, следует заняться подготовкой отверстий для фиксации деталей. Лучше сделать разметку с помощью карандаша и линейки. Это обеспечит ровную установку.

Алгоритм сборки таков:

  1. Когда отверстия готовы, произвести подгонку деталей.
  2. Собрать каркас изделия, надежно скрепив составные элементы между собой.
  3. Закрепить опоры стола и подстолье.
  4. Сверху установить основную столешницу.

Готовое изделие не будет отличаться от магазинных моделей. По аналогичному алгоритму можно изготовить также журнальные столы-трансформеры своими руками. Несомненный плюс самодельной конструкции в том, что она будет полностью соответствовать всем индивидуальным пожеланиям, а ее себестоимость окажется достаточно низкой. Вне зависимости от выбранной модели, это многофункциональные предметы мебели, которые будут незаменимыми для обстановки малогабаритного жилья.

Проектирование стола

Распил деталей

Сборка каркаса

Установка механизма

Сборка ножек

Соединение ножек с каркасом

Сборка столешницы

Готовый стол

Конструкция

По типу конструкции кровать трансформер бывает:

  • вертикальной. Такое изделие представляет собой двухметровый шкаф, изголовье которого закреплено на стене, а спальное место прячется в дневное время в шкафу;
  • горизонтальной. Такие модели оснащаются односпальной кроватью, прикрепленной к стене боковой стороной;
  • выкатной. Это самые распространенные модели, у которых нижняя встроенная часть выезжает и формирует просторное спальное место. Такие модели подходят как для обустройства детских комнат, так и взрослых спален;
  • подъемной. Данное изделие оснащается пневматическим механизмом, который с легкостью позволяет убирать кровать в нишу стенки или шкафа.

Помимо этого кровать трансформер бывает пуфом раскладушкой. То есть, в сложенном виде изделие представляет собой обычный пуф, а в разложенном – небольшое спальное место. Популярны и круглые кровати-трансформеры, которые идеально подходят для маленьких детей. Они отличаются безопасностью, так как в них отсутствуют острые углы.

Справка: детские модели часто комплектуются не только спальным местом, но и диваном, комодом и рабочим столом.

Если в семье двое деток, рекомендуется установить в комнате двухъярусную кровать-трансформер. Данная конструкция имеет один механизм, с помощью которого изделие складывается и раскладывается.

Что касается дополнительных возможностей, то кровати-трансформеры являются уникальными и универсальными:

  • кровати для взрослых могут трансформироваться не только в шкафы и диваны, но и столы, комоды, закрытые полки;
  • детские модели оснащаются: пеленальными столиками, комодами для вещей, выдвижными ящиками. Такие изделия можно дополнить подсветкой или балдахином.

Поэтапное описание процесса изготовления своими руками

После того, как распил готов и все детали закромлены, можно приступать к процессу засверловки и сборки. С лицевой стороны отверстия рассверливаются 7 мм сверлом с торца 5 мм. Для того чтобы отверстия совпадали, сначала разметьте их карандашом. Торцы необходимо рассверливать ровно посередине, при этом сверло должно заходить перпендикулярно.


Выполнить каждое действие вполне реально самому, даже при условии отсутствия соответствующего опыта.

Сборка каркаса и короба

Отдельно соберите каркас шкафа и короб матраса

Для правильной работы механизма важно наличие у шкафа диагонали. Проверить ее наличие достаточно просто, сначала замеряйте расстояние от одного верхнего угла к противоположному нижнему, затем повторите процедуру с другой стороны. Разница в диагоналях не должна быть больше 3 мм, если у вас получилось больше, поочередно надавите на углы каркаса, чтобы придать ему форму правильного прямоугольника

Разница в диагоналях не должна быть больше 3 мм, если у вас получилось больше, поочередно надавите на углы каркаса, чтобы придать ему форму правильного прямоугольника.


Для удобства эксплуатации нужно подобрать матрас правильного размера: меньше основания на 150 мм по ширине и 400 мм по длине.

Монтаж механизма трансформации

Механизм трансформации крепится при помощи болтов и гаек к бортам кровати и стенам шкафа. К каждому механизму следует инструкция с точным расположением крепления, эту схему необходимо выдержать с максимально возможной точностью. При самостоятельной сборке лучше использовать наиболее простые механизмы на основе шарниров.

При креплении механизмов трансформации необходимо, чтобы короб и каркас находились на одном уровне. После того, как этап крепления будет закончен, необходимо проверить работу механизма. Он должен плавно открываться.


Чтобы короб, встроенный в каркас, без проблем опускался и поднимался, необходимо установить подъемный механизм.

Установка ножек и изголовья

Ножки для шкафов кроватей можно приобрести в готовом виде магазине мебельной фурнитуры, они соединяются с помощью планки, поворот которой заставляет их скрыться внутри короба. Кроме того, также в качестве ножек могут использоваться специально предназначенные для этого декоративные ручки находящиеся на фальшь панели.

Изголовье для кровати можно заказать в ателье, либо пошить самостоятельно, используя для этих целей поролон

Важно чтобы накидка на него была съемной, что позволит снять ее и легко постирать


Металлические изделия — самые удобные, особенно если они соединены друг с другом одной планкой.

Финальная отделка и декорирование

После того как вы убедились, что все работает, остается последний этап отделки дна кровати под имитацию шкафа. Вариантов здесь множество в первую очередь все зависит от ваших вкусов и фантазии.

В первую очередь, конечно же, следует учесть, что шкаф должен гармонично сочетаться с интерьером. Декоративный фасад не обязательно должен быть цельным. Кто-то разбивает его на несколько частей, крепя к каждой по ручке, тем самым создавая видимость шкафа с несколькими дверками.

Также можно с помощью двухстороннего мебельного скотча прикрепить зеркальную вставку или стекло с фотопечатью. Кроме того, большой фасад не обязательно пилить на несколько частей. Создать видимость нескольких дверей можно с помощью декоративной ленты.


Шкаф, встраиваемый в мебельную стенку, трудно будет принять за кровать, если оформить ее низ в точном соответствии с лицевой стороной других элементов гарнитура.

Определяемся с дизайном и конструкцией будущей кровати


Кровать-шкаф в разобранном и собранном виде, используется в малогабаритной квартире

Прежде чем искать чертежи, закупать необходимые материалы, выберите, какое именно изделие вы желаете получить и какую модель вам будет по силам изготовить. Кровати трансформеры подразделяются на несколько разновидностей.

Кровать-шкаф – при помощи подъемного устройства ложе прижимается к стенке и выглядит как простой шкаф. Данный вид является наиболее популярным среди остальных и считается одним из преимущественно практичных в малогабаритных жилплощадях. Кровать трансформер своими руками этого типа создать проще, чем остальные модели.


Двуспальная кровать-шкаф с удобным ортопедическим матрасом

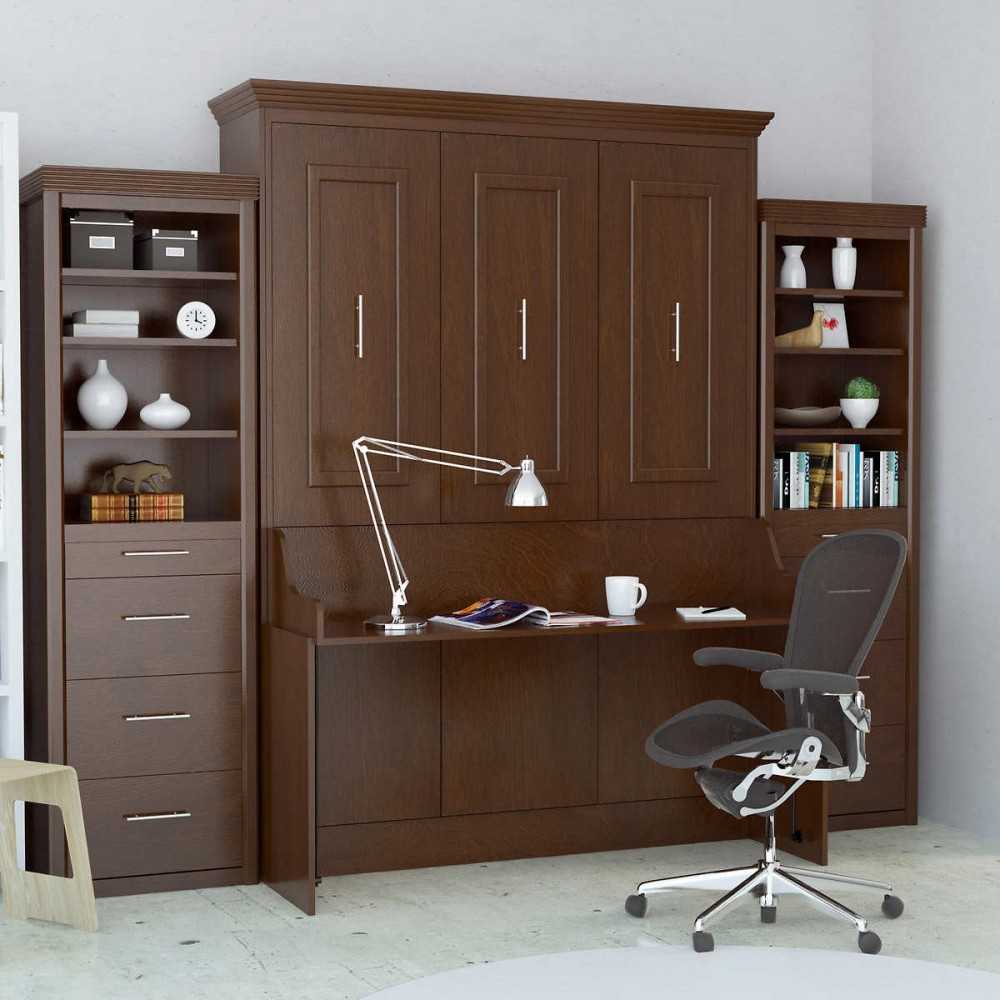

Откидная шкаф-кровать со столом-секретером и со светодиодной подсветкой

Кровать-рабочее место популярна для обустройства детских, поскольку включает в себя рабочий стол со всевозможными дополнительными ящиками, шкаф и ложе.


Стол-кровать для подростка – функциональная мебель-трансформер


Кровать и рабочий стол – два в одном для комнаты в стиле лофт

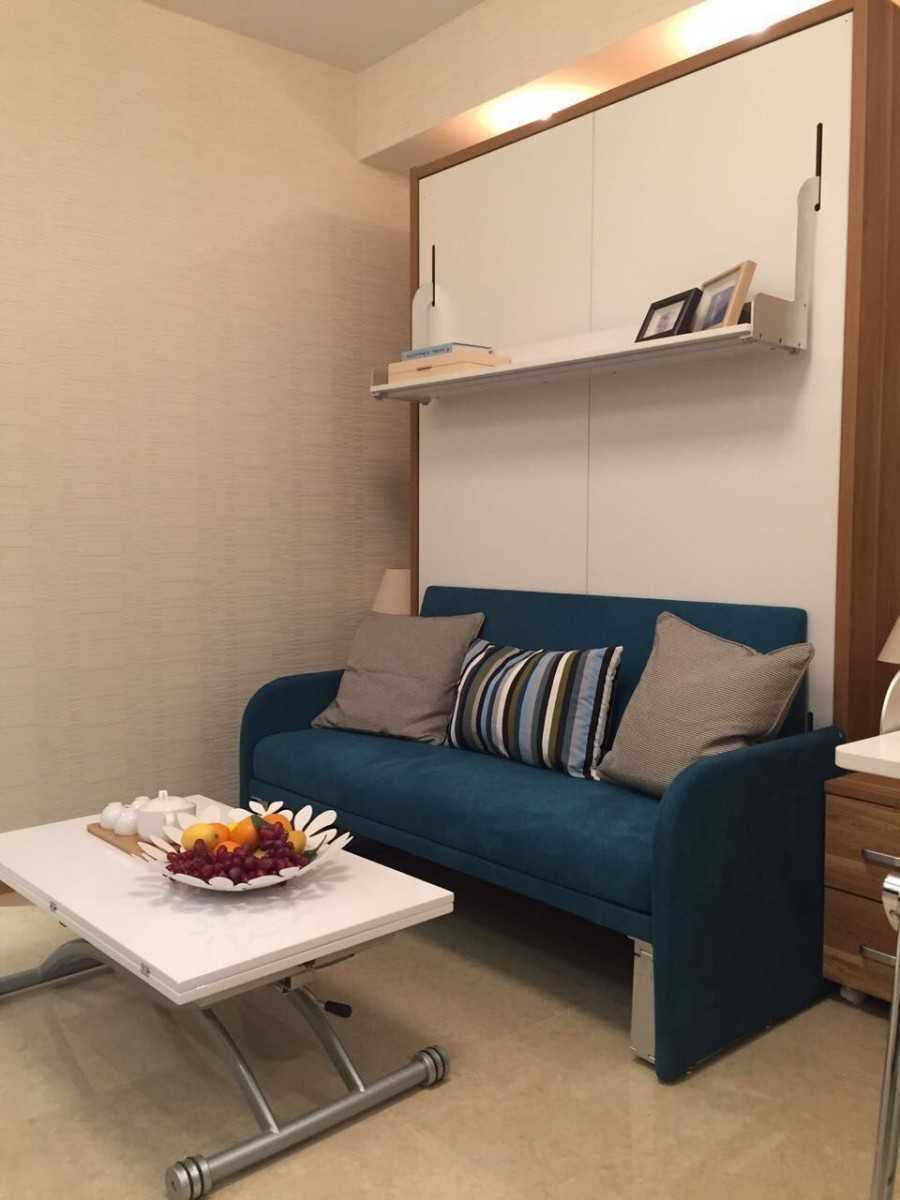

Кровать-диван можно встретить как обычную, так и вариант, когда диван трансформируется в двухъярусную кровать.


Двуспальная кровать-диван в интерьере небольшой уютной гостиной


Диван-трансформер в двухъярусную трехспальную кровать

Одно из нововведений – спальное место поднимается к потолку и маскируется там. Его относят к трансформерам, поскольку такая конструкция моментально освобождает большое количество площади, становясь незаметной.


Эксклюзивная кровать, поднимающаяся вверх при необходимости


Белая подвесная кровать у потолка в интерьере комнаты в стиле лофт

Если вы являетесь небольшим специалистом и впервые приступаете к изготовлению кровати-трансформера своими руками, остановитесь на более простом варианте. Как было сказано выше, таковым является кровать-шкаф. Для начала сделаете либо найдите чертеж будущего изделия с необходимыми параметрами, разметкой мест креплений и соединений.

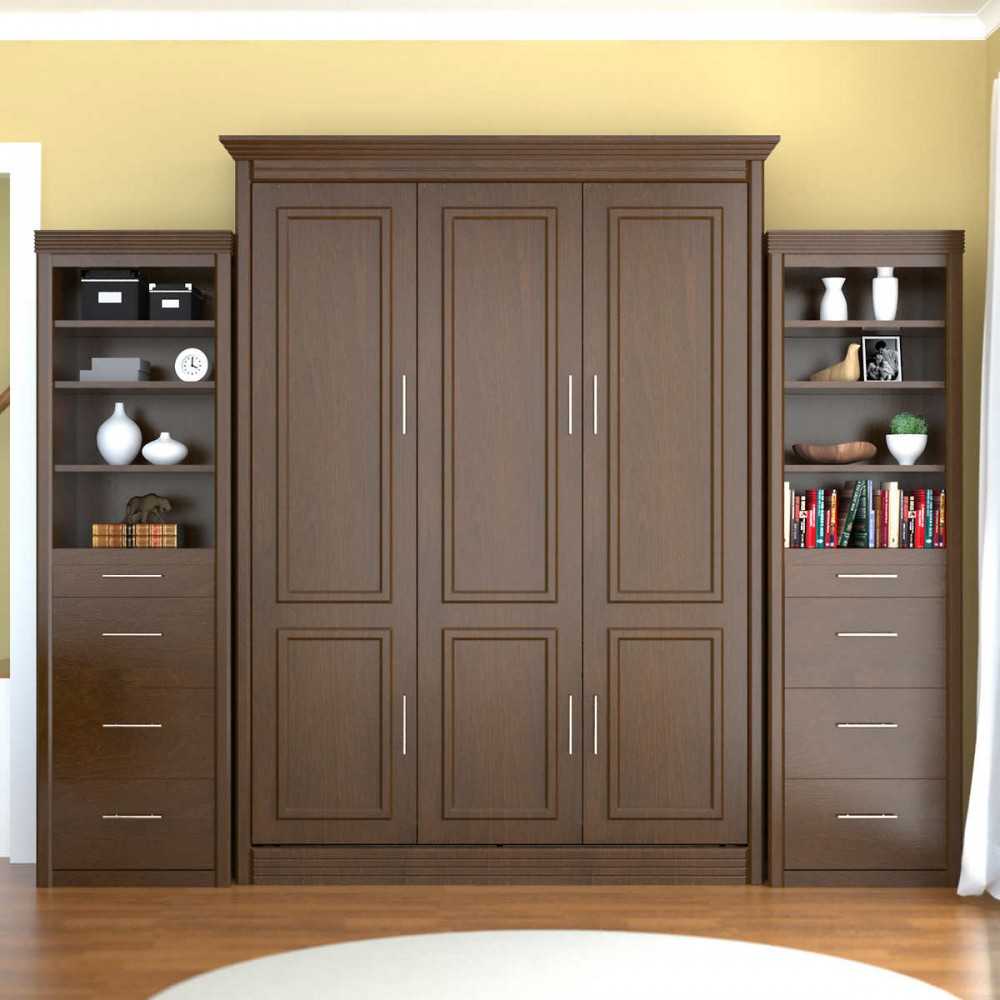

Кровать, которую при необходимости можно преобразовать в пристенный шкаф

Модель кровати-шкафа делится на три основные части, которые сначала нужно будет создать по отдельности и затем объединить в одно целое. Далее указаны эти элементы и материалы, необходимые для изготовления.

  1. Корпус может иметь любую форму и внешний вид, главное – большая ниша, в которую будет укладываться кровать. Нишу следует изготавливать опираясь на параметры матраса. В качестве материала можно использовать ламинированные листы ДСП, они довольно неприхотливы в обработке, имеют доступную цену. Дабы избежать сколов во время распиливания, лучше закажите распил ДСП согласно необходимым параметрам у производителя. Такая услуга стоит недорого, к тому же, все края деталей вам обклеят кромочной лентой.

    Каркас шкафа кровати, который нужно прикрепить к капитальной стене

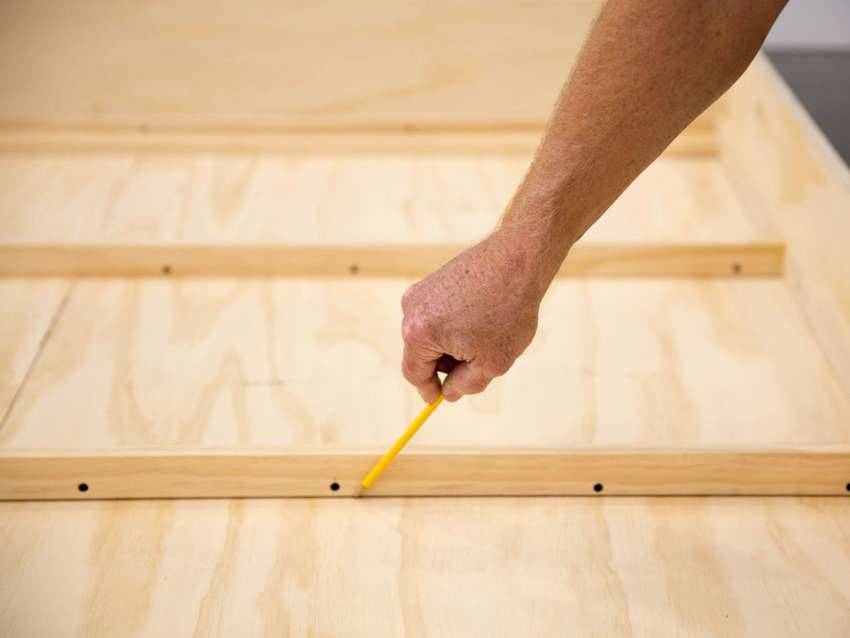

  2. Основание ложа – для изготовления вам понадобится деревянный брус – из него вы сделаете раму и ламели либо лист фанеры, на который будет ложиться матрас. Листы ДСП или МДФ закрепляются снизу основания – в сложенном виде они будут служить фасадом шкафа, поэтому к этой детали следует подойти с дизайнерской точки зрения.

    Кровать, спрятанная в шкафу – отличный вариант для сохранения вашего пространства

  3. Подъемный механизм объединяет шкаф и кровать. Поскольку на него приходится большая часть нагрузок, целесообразно приобрести такой механизм в готовом виде. Это одна из главных частей кровати трансформера, экономить на ней не следует, отдайте предпочтение качественной системе.


Механизм трансформации вертикальной шкаф-кровати в разобранном виде

Собираем кровать трансформер

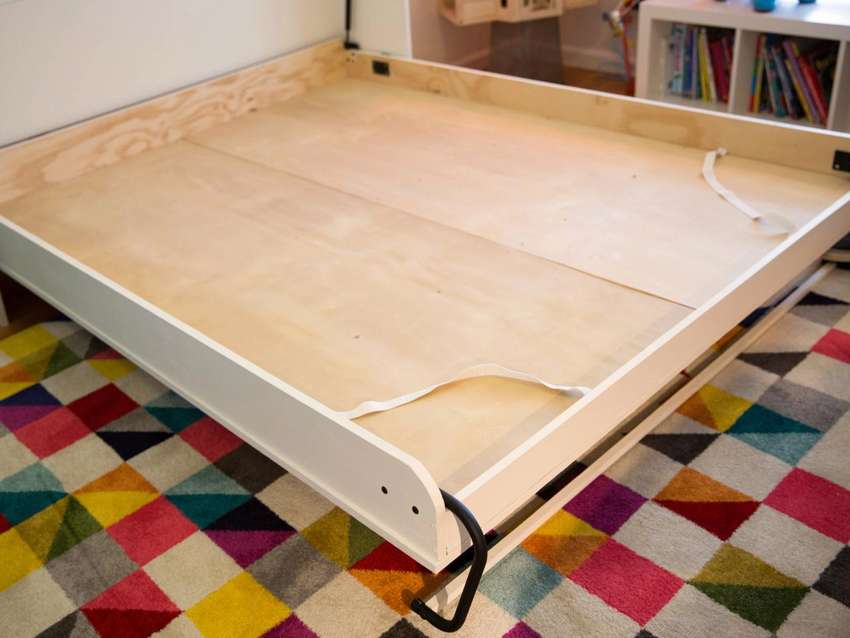

Для изготовления ложе нужно выполнить следующее:

  1. Вначале необходимо приобрести или изготовить основание. Его размер определяется по размерам матраца. Для самостоятельного изготовления основания следует приобрести плиту ламинированного ДСП и вырезать нужные детали.
  2. Основание может быть составлено из нескольких разных по фактуре и цвету фрагментов, подобранных гармонично и соединенных специальными профилями. В откидной кровати основание является также фасадом шкафа.
  3. Резку ДСП следует заказывать на предприятии, специализирующемся на данной услуге. Эта операция выполняется с помощью высокооборотистой (около 3000 об/мин) циркулярной пилы с мелкими зубьями.
  4. Для подгонки некоторых деталей используют электролобзик, снабженный пилкой с мелкими зубцами. Резать ДСП нужно при максимальной скорости оборотов электродвигателя: в таком случае сколов будет меньше.
  5. По размеру основания следует приобрести амортизирующие гнутые ламели (ортопедического типа) с рамой соответствующего размера. Они будут собраны в единую плоскость и установлены на брусьях.
  6. Соединяются детали основания ложе и его боковых сторон с помощью конфирматов. Для этого в намеченных местах сверлят отверстия диаметром 6,4 мм, а сам конфирмат завинчивают шуруповертом с шестигранной насадкой. Шляпку конфирмата закрываются пластиковой заглушкой.
  7. Для большей прочности используем металлические уголки для соединения деталей из ДСП.
  8. Изнутри к боковым стенкам ложе крепится брус сечением 40×40 мм. Он будет служить опорой конструкции из ортопедических ламелей.
  9. Укладываются матрасы, и крепятся застежки, не позволяющие кровати самопроизвольно открываться.

Одним из основных условий выбора места, где будет устанавливаться откидная кровать трансформер – прочность стены. Если это кровать трансформер двуспальная – стена возле нее должна быть из монолитного бетона или сложена в два кирпича. В противном случае она не выдержит нагрузки, передаваемой подвижной частью трансформера. В крайнем случае, проблему можно решить, установив распорки для крепления конструкции к плите перекрытия. Убедившись, что место для установки мебели выбрано подходящее, выполняем следующее.

  1. Собираем короб согласно чертежам. Он будет нести основную нагрузку. Его можно оборудовать дополнительными полками.
  2. Выбираем подъемный механизм. Для этого могут использоваться гаражные завесы, механизм с электроприводом или устройство заводского изготовления.
  3. Крепим шарнир к ложе и коробу. Регулируем подъемный механизм: он должен позволять легко поднимать раму с матрасом и фиксировать ее в сложенном состоянии.

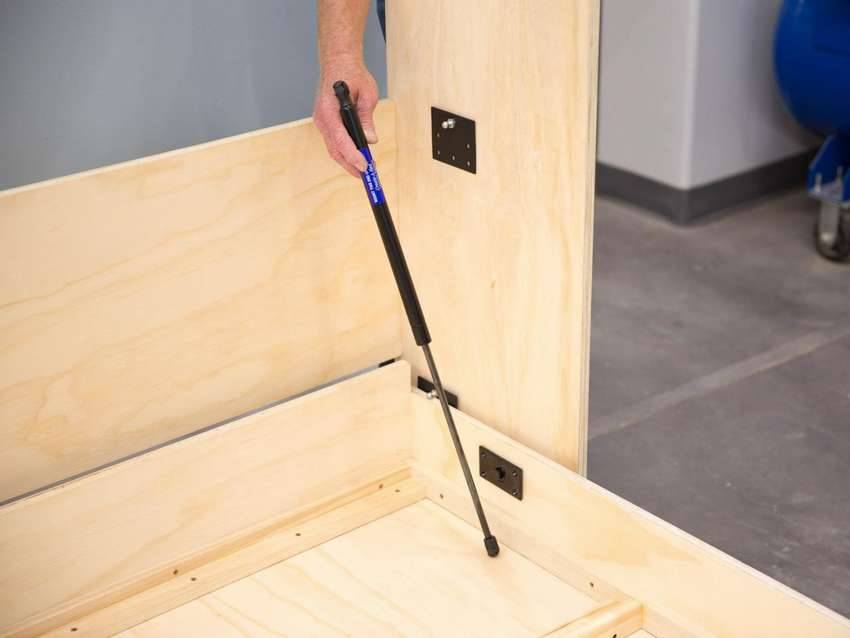

  4. Подбираем и крепим дополнительное оборудование (газовые амортизаторы или систему противовесов).
  5. Крепим к стене основание шкафа.
  6. Поднимаем ложе и фиксируем переднюю декоративную панель. Привинчиваем ручки, способствующие имитации шкафчика для белья. На лицевой панели может быть закреплено зеркало. Для декорирования используют ленточные светодиодные или обычные светильники.

В результате получаем практичную кровать трансформер (фото некоторых вариантов представлено выше).

Вашему вниманию — детская кровать трансформер своими руками (видео, демонстрирующее возможности трансформации).
