Как сделать кровлю крыши каркасного дома своими руками: Пошаговая инструкция

Обрешётка

Строго говоря, обрешётка не является составной частью каркаса крыши. Однако если она выполнена из доски или фанеры соответствующей толщины, то такая обрешётка оказывает существенное влияние на прочностные характеристики конструкции. Соответственно, данный элемент следует также рассмотреть, если мы строим крышу самостоятельно.

Кроме упомянутых досок и фанеры, для обрешётки часто используют древесноволокнистые или древесно-стружечные плиты. Однако данные листовые материалы вряд ли можно рекомендовать, если мы строим дом не на 1 год. Дело в том, что и ДСП, и ДВП имеют свойство провисать при долгом пребывании в горизонтальном или наклонном положении. Соответственно с изменением формы плит ухудшается крепление кровли. Поэтому приходится значительно чаще устанавливать стропила, а это дополнительные и ничем не обоснованные расходы. Если же выбирать между доской и фанерой, то по ряду причин рекомендуем традиционную доску «дюймовку», необрезную, не строганную и даже естественной влажности. Главное, чтобы она была не менее 150 мм шириной и прибивалась двумя и более гвоздями к каждому стропилу.

На первый взгляд, изготовление каркаса крыши – сложная задача. Но даже в случае, если мы строим каркасный дом в одиночку, установка каркаса со всеми подготовительными работами не займёт больше недели.

Расчет угла наклонов

При составлении проекта определению оптимального положения скатов относительно горизонта уделяют особое внимание. От того, как они будут наклонены, зависит как функциональность, так и жёсткость каркаса

При этом необходимо учесть:

  1. Тип используемого покрытия. В зависимости от того, чем будут накрывать перекрытия, будет меняться минимальный угол. Наименьший показатель в 4° у рубероида, наибольший — у натуральной черепицы (22°).
  2. Назначение подкровельного пространства. Если там планируют обустроить жилое помещение, угол принимают в диапазоне от 30 до 45°. Если такой подход не может обеспечить наличие достаточной площади, выбирают ломаный тип конструкции, что даст возможность максимально использовать чердачное пространство.
  3. Снеговая нагрузка. Накопление осадков может вызвать обрушение. В регионах, где выпадает много снега, свесы делают более крутыми. Оптимальным углом будет обустройство самоочищающейся крыши с наклоном в 45°, поскольку при таком расположении ветром сдувается снеговое покрытие.
  4. Ветровое воздействие. Сильный ветер способен сдуть или даже оторвать перекрытие от здания. Рекомендованный наклон свесов для домов, строящихся в зонах повышенного ветрового воздействия и ураганов, составляет 30-42°.

После сбора и анализа всех необходимых данных приступают к вычислению диапазона допустимых углов. На основании длины стены выполняют расчёт высоты конька здания при минимальном и максимальном наклоне. Окончательно угол определяют исходя из организации подкровельной площади. При этом учитывают:

  1. Снижение общей площади сторон при меньшем угле. Это удешевляет стоимость покрытия, утепления и выполнения гидроизоляционных работ.
  2. Уменьшение полезной площади при большем уклоне.
  3. Необходимость установки дополнительных усиливающих элементов при меньшем угле.

Виды конструкций с двумя плоскостями не ограничиваются только классическим типом или тем, который с фронтона образует равнобедренный треугольник и скаты имеют одинаковый уклон. При обустройстве перекрытий возможна организация ломанных, разноуровневых и разноскатных конструкций. Их расчёт проводят аналогично классическим, но с учётом индивидуальных особенностей.

Разновидности стропильных систем

В зависимости от типа кровли каркасы могут обустраиваться в разных вариациях.

Для изготовления стропильной фермы используется деревянный брус с минимальным сечением 15х5 см. После закрепления отдельных компонентов стропильной конструкции между собой, фиксации их на доме к каркасу крепится обрешетка.

Структура стропильной системы бывает висячей, наслонной. Оба варианта применяются в частном домостроении. Их главные отличия:

В случае изготовления висячей системы стропил несущие балки упираются в мауэрлат, обустраиваемый по периметру дома без отделки. Его фиксируют к несущим стенам сооружения, на крайнюю кладку сверху. Мауэрлат — это обыкновенный брус из древесины сечением 100х100 мм. Фиксация стропильных ног сверху фермы осуществляется друг с другом коньковым брусом.

В случае использования наслонного варианта стропила сверху фермы между собой не фиксируются. Фермы в данном случае упираются на колонны, продольную центровую стену сооружения.

При выборе варианта конструкции стропильной системы огромное значение имеют габариты здания.

Необходимо понимать! Висячие стропильные конструкции используются при возведении кровель зданий, внешние несущие стены которых расположены между собой на расстоянии до 6 метров. Наслонные системы можно построить, если этот параметр превышает 6 метров и в наличии опорные колонны или центральная продольная стена, которая является несущей.

Подготовительный этап, выбор и расчет материала

Когда стены возведены пора переходить к устройству крыши. Конечно предварительная информация уже собрана, обдуман используемый материал, но пришло время всё конкретизировать и сделать проект. Тот, кто планирует возводить дом своими руками рано или поздно приходит к выводам:

  • Использовать материалы, с которыми легко работать. Поэтому стропильную систему традиционно собирают из дерева. Причём для облегчения работы берут обрезной пиломатериал: брус и доски. Необходимый минимум инструмента при этом: ножовка и топор.
  • Стараться отталкиваться от стандартных размеров материалов. Это позволяет рационально использовать материал получая максимальные возможности.

Правила отлично работают при устройстве двускатной крыши. Ведь не секрет что стандартная длина пиломатериала – 6 метров. Конечно, при необходимости всё стыкуется и удлиняется, но по возможности этого лучше избегать или минимизировать. Это подтверждает пример – простой расчет двухскатной крыши и материалов для её устройства.

Для стропил дома шириной 6-8м, без сращивания и с минимальными обрезками лишь для подгонки, хорошо подходят доски длиной 6 м. Такой же максимальный размер у популярных материалов: профнастила и металлочерепицы.

лучше выбрать согласно размерам утеплителя – это 0.6, 1 и 1.2 метра, что вполне соответствует требованиям прочности. Очевидно, что шаг стропил меньше 60 см в принципе неуместен, а при необходимости увеличить прочность конструкции можно применив для стропил более широкие доски.

Итак, как рассчитать двухскатную крышу, необходимый минимум для её монтажа:

  • Доска или брус для мауэрлата. Для двускатной крыши по всему периметру его устраивать необязательно, достаточно с двух сторон по длине дома. Лобовая доска, тоже с двух сторон, длиной во всю крышу. Сюда же необходимо добавить материал на доски длиной равные шагу стропил – опору для утеплителя, общая длина которых равна мауэрлату.
  • Для монтажа пары стропильных ног требуется три доски по 6 метров: две на стропила, одну распустить вдоль на контр-рейку. Две доски по 1 м – упоры в мауэрлат, и трёхметровая доска на ригель – приподнятую стяжку. Дальше всё умножается на количество стропильных пар.
  • Доски на обрешётку – дюймовка или тридцатка шириной 10-15 см. Для большинства видов металлочерепицы шаг – 35 см, он вполне подходит и для профнастила. Зная длину и ширину ската нетрудно высчитать общее количество, причём дополнительно на каждый скат потребуется ещё по 5 сплошных досок.

Здесь необходимо прерваться и уточнить один важный момент – для работы предпочтительно использовать сухой пиломатериал. Однако будем реалистами: на пилораме сухого материала не найти, а услуги сушилки обойдутся непомерно дорого. Поэтому его лучше приобрести заранее и сложить в штабель на естественную сушку. Конечно, чем дольше – тем лучше, но хотя бы на несколько месяцев.

Важно: почему-то часто доски рекомендуют укладывать в штабель на прокладки отступив от торцов около метра, кто следует этому совету на концах гарантировано получают «вертолёт». Поэтому по торцам прокладки обязательны, далее по всей длине с шагом 1-1.5 метра

Пока дерево на просушке приобретаются остальные материалы:

  • Гидроизоляционная мембрана. Требуется закрыть всю площадь двухскатной крыши, с учётом перехлёстов стыков минимум 15 см.
  • Кровельный материал. Для большинства видов металлочерепицы полезная ширина составляет 110 см.
  • Фурнитура: коньки, ветровые планки, капельники, вентиляционная лента, кронштейны водостоков.
  • Состав для обработки пиломатериала: огне, био, универсальные защитные средства.

Имея в наличии всё перечисленное в принципе можно начинать. В итоге получиться два закрытых ската. Однако выгодней по времени и удобству монтажа сразу предусмотреть материалы для устройства фронтона и на подшив.

Обоснованность выбора металла

Стропила из металла – это основательная конструкция, которая обладает повышенной прочностью к нагрузкам. Металл применяется в тех случаях, когда каркасу нужна высокая жесткость, используется брус от 7 или 10 метров, уклон ската от 1º.

Металлические стропила требуют наличия навыков и подходящих инструментов для монтажа. Крепление стропил должно быть особенно тщательным, с привариванием уголков.

Конструкция металлической кровли будет оправдана экономически только в том случае, когда проведены расчеты нагрузки, и она составляет не менее 450 кг. И скат имеет длину более 10 метров.

Материалом изготовления служит оцинкованный металл. Чаще всего это парный профиль. Для крепежа применяется:

  • сварка с применением балок;
  • болты;
  • саморезы.

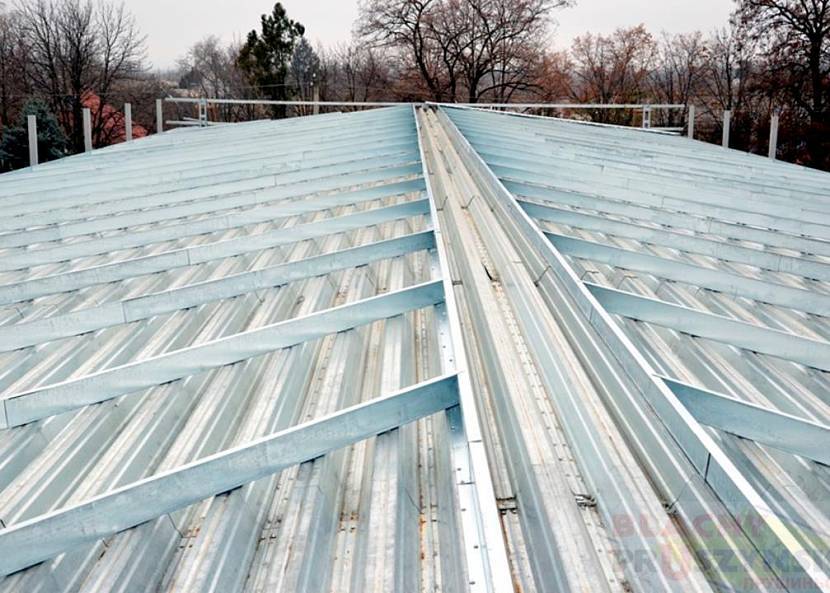

Материалом изготовления служит оцинкованный металлИсточник roof-facade.blogspot.com

При расчете металлоконструкции учитываются сечения элементов, просчитывается количество сварочных швов и количество дополнительных расходных материалов.

Профильные трубы – наиболее частый выбор для организации стропил частного дома. В сравнении с другими системами, эта выигрывает за счет более простого монтажа и меньшего веса. Размер сечения подбирается в зависимости от конкретной системы стропил, размера крыши, угла наклона ската, расчетной нагрузки и других параметров.

Последовательность работ

Когда необходимые материалы приобретены, можно приступать к строительству. По периметру верха стен необходимо прикрепить мауэрлат.

Это толстый брус, который служит, своего рода, фундаментом и опорой для будущей системы. Чтобы сделать крышу своими руками прочной, с самого начала делайте крепления надежными, а при укладке мауэрлата пользуйтесь уровнем, следя за тем, чтобы не было перекосов.

В качестве крепежных элементов лучше всего подойдут анкерные болты. Их желательно установить при заливке армирующего пояса, оставив выступающие концы для насадки бруса.

Стропильные конструкции разных типов крыш

Перед тем, как насадить на них брус, следует разметить в нем места отверстий, сверяясь с шагом торчащих болтов, просверлить эти отверстия, затем аккуратно насадить мауэрлат на болты. Пользуйтесь кувалдой при насадке, контролируя, чтобы брус полностью сел на место.

После того, как мауэрлат уложен, наступает время монтажа стропильной фермы. Для стропил берется толстый брус или доски.

Имейте в виду, что стропила будут нести основную нагрузку, поэтому не стоит экономить на материале. В дальнейшем стропила будут скрепляться между собой дополнительными элементами – перемычками, стяжками, ригелями и распорками.

Если вы уже знакомы с монтажом такого рода, и знаете, как сделать крышу своими руками, вам будет намного легче. Для тех, кто делает это первый раз, желательно взять помощника, тогда работа пойдет легче и быстрее.

Верхняя часть системы, где стыкуются стропила, называется коньком. Укрепляющие перемычки между брусьями называют ригелями. Если вы осуществляете монтаж крыши своими руками двухскатного типа, стропильная ферма будет выглядеть как набор треугольников, скрепленных между собой перемычками.

Эти треугольники удобнее делать на земле, а затем монтировать, подняв на крышу.

Монтаж должен производиться после того, как установлены потолочные балки. Стропильные треугольники удобнее всего устанавливать, начав с двух крайних, скрепив их коньковой балкой. Затем устанавливаются остальные.

После этого они скрепляются уже окончательно, при помощи шурупов и гвоздей. Дополнительные стяжки и перемычки ставят в нужных местах, при необходимости усиления укрепления системы.

Теперь на стропильные ноги, вдоль каждой, прибивают рейки для контробрешетки. Она нужна для зазора между стропилами и обрешеткой, для будущей вентиляции пространства между утеплителем и финишным покрытием.

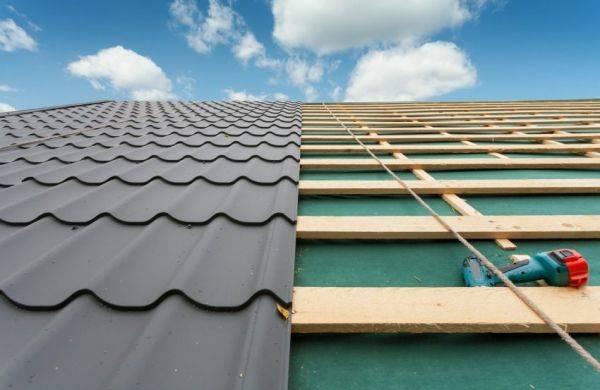

Далее на контробрешоточные планки набиваются рейки, и формируется обрешетка. Рейки крепят поперек стропил с необходимым шагом.

Если вам кажется, что все слишком сложно, советуем просмотреть материал «крыша дома своими руками видео», который вы найдете на нашем сайте.

Тогда вы поймете не только принцип и порядок работы, но и убедитесь в том, что все не настолько сложно, как вы себе представляли.

После того, как вся стропильная система полностью завершена, обрешетка готова, все узлы надежно закреплены, можно приступать к следующему этапу строительства крыши.

Как правильно сделать обрешетку

Перед укладкой обрешетки стропила покрывают слоем гидроизоляции, защищая ее от намокания. Гидроизоляция укладывается в горизонтальном направлении, начиная от карниза и поднимаясь вверх. Полосы настилают с напуском в 10-15 см, места стыков заклеивают скотчем.

Между обрешеткой и гидроизоляцией необходимо наличие вентиляционного зазора, для этого на каждую стропильную ногу нужно набить рейки толщиной не более 4 см.

Теперь можно обшивать стропильную систему. Обрешетку можно сделать из бруса 5*5 см или досок, имеющих толщину не более 4 см и ширину свыше 10 см. Набивать обрешетку начинают с нижней части стропил, выдерживая определенный шаг.

После монтажа обрешетки начинают обшивать фронтоны и свесы. В зависимости от бюджета строительства и желания домовладельца, можно сделать своими руками крышу двухскатную с фронтонами из пластика, профнастила или деревянных досок. Зная, как обшить фронтон дома профлистом, можно выполнить монтаж самостоятельно. Обшивку крепят к бокам стропильной ноги, пользуясь гвоздями или саморезами. Подшивать свесы можно всевозможными материалами.

Как собрать стропильную систему?

Наконец-то стропила готовы, и можно приступать к их монтажу.

Сооружать на земле или на крыше?

Итак, на деле все достаточно просто и чем-то похоже на детский конструктор. Проще и удобнее всего изготовить фермы прямо на земле, и только затем их поднять. Немного сложнее сборка стропил прямо на крыше, зато поднимать их туда легче. Вот от этого и отталкивайтесь: если у вас есть возможность (кран, например) затащить на крышу 200 кг одной фермы – тащите, если нет – поднимайте каждое отдельное стропило по 50 кг при помощи подручных средств и делайте сборку на месте.

Итак, первым делом для удобства сделайте шаблон, по которому будете собирать стропильные фермы, и еще один шаблон для монтажных запилов на стропилах (используйте фанеру). Вам останется только вырезать на стропилах монтажные запилы, приложив шаблон, и соединить их между собой под определенным углом. Вот этот треугольник и называется стропильной фермой.

Внимание на прочность – правила наращивания длины

Если же толщины или длины доски для изготовления нормальной стропильной ноги не хватает, делайте наращивание стропил. А способов – несколько:

  1. Сплотить доски между собой, сложив широкими сторонами и прошив гвоздями.
  2. Уложить доски в половину длины, получив в итоге особо прочную стропильную ногу, способную выдержать немалые нагрузки.
  3. Сделав косой срез на торцах, чтобы создать вертикальный противоскользящий упор, и соединить болтом.
  4. Уложить две доски с нахлестом по длине в метр, соединив стропило шпильками или гвоздями.

Еще учитывайте при расчетах, что на конек крыши приходится около 50% нагрузки от всей стропильной системы. А потому балку для конька всегда изготавливайте так, чтобы запас прочности у нее был минимум на 25% больше, чем рассчитано изначально.

А самые уязвимые части стропильных конструкций – нижние, те, что опираются на мауэрлат.

Готовим стропильные фермы

Закреплять стропильные узлы нужно при помощи:

  • Внешней прямой скобы.
  • Металлической угловой пластины.
  • Внутреннего металлического стрежня.

Соединить такие стропила можно также шпильками – так даже будет прочнее. Для этого вместо среза теперь делаем врубку в полдерева и соединяем стропила уступом. Далее сверлим отверстие под шпильку 12-14 мм и закрепляем гайками с широкими шайбами.

Начнем с обзора проверенных дедовских методов:

Если вы решили сделать стропильные фермы по более надежной новой технологии вам понадобится такой инструмент:

Вот как им работать:

Более подробно:

При сборке стропильной фермы висячего типа нужно соединить верхние концы стропильных ног. Для этого подрежьте торец каждого под точно таким же углом, под которым делаете крышу, соедините балки плоскостями срезов и зафиксируйте при помощи двух гвоздей. Место стыка закройте деревянной накладкой или металлической пластиной.

Еще один полезный мастер-класс:

Подъем и установка готовых ферм

Уже на крыше в первую очередь вам нужно начать с установки тех стропил , которые образуют две крайние фермы двускатной крыши (их еще называют фронтонными). Чтобы дополнительно закрепить их, поставьте временные подкосы. Далее протяните между крайними вершинами ферм прочный шнур, который станет уровнем для промежуточных стропил.

Теперь поднимаем и ставим все остальные стропильные фермы на расстоянии друг от друга не менее 0,6 метров. Снова-таки, если некоторые конструкции получились у вас достаточно громоздкими, подоприте их теми же временными подпорами.

Остальное –дело техники:

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток – со временем стропила могут деформироваться, поэтому  в несущую систему добавляют элементы из металла.

С одной стороны металл добавляет жесткости стропильному сооружению, но с другой – снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т.д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Расчет крыши дома

Перед тем, как делать крышу дома, необходимо выполнить расчеты всех конструктивных элементов, выполнить проектирование крыши дома. Оптимальным вариантом будет полноценное вычисление каждого показателя, но на практике это требуется редко.

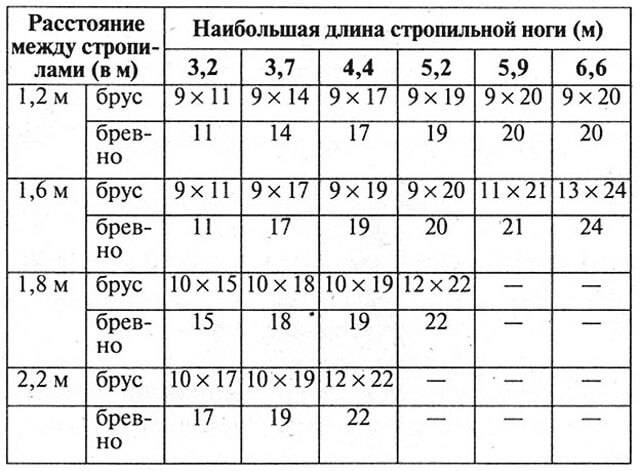

Проще всего будет взять стандартные величины сечения элементов крыши, особенно если речь идет о типовой постройке:

  • Мауэрлат – 150х150 мм;
  • Стойки – 100х150 или 150х150 мм (точное значение зависит от сечения стропил);
  • Подкосы – 100х150 или 50х150 (определяется индивидуально в зависимости от того, насколько удобно будет соединять подкосы со стропилами);
  • Затяжки – 50х150 мм;
  • Прогоны – 200х200 мм;
  • Накладки – от 32 до 50 мм.

Точный расчет высоты и сечения выполняется исключительно для стропильных ног с учетом следующих параметров:

  • Материал, используемый для кровли;
  • Уровень атмосферных осадков в регионе (обычно для расчета принимаются значения, полученные в зимнее время);
  • Шаг стропил;
  • Пролет.

В принципе, расчет крыши дома своими руками можно выполнять не очень точно, до приблизительных значений – но в таком случае нужно добавить к результатам хотя бы небольшой запас прочности. Чтобы окончательно упростить процесс расчетов, можно воспользоваться онлайн-калькулятором или специальными таблицами стандартных значений.

Если мы делаем крышу дома своими руками, то зачастую приходится монтировать еще и утеплительный материал. В таком случае высота стропильных ног будет зависеть от толщины утеплителя. Монтаж теплоизоляционного слоя должен быть выполнен таким образом, чтобы материал располагался ниже несущих балок. Используя в качестве утеплителя минвату, стоит учесть, что ей требуется небольшой зазор, через который будет осуществляться вентиляция конструкции. Этот зазор можно просто оставить, если стропила достаточно высоки, или же смонтировать контробрешетку.

Строительство стропильной системы

Для примера мы рассмотрим пошаговую инструкцию одной из наиболее сложной крыши – четырехскатной. Понимая технологию строительства этой стропильной системы, не составит труда понять технологию и собирать самостоятельно более простые односкатные или двускатные.

Шаг 1. Возьмите две длинные доски, с их помощью легче определиться с длиной стропильных ног, углом наклона скатов и высотой крыши. Доски временно зафиксируйте к вертикальной опоре на стене дома. Поднимайте или опускайте их до тех пор, пока не найдете приемлемое положение. Если размеры дома позволяют, то лучше делать конструкцию стропильной системы такой, чтобы длина ног не превышала 6 м. Такие пиломатериалы можно купить, не будет необходимости наращивать. Наращивание не только отнимает много времени, но и ослабляет конструкцию, требует установки дополнительных опор.

Шаг 2. Залейте армирующий пояс. Он не только увеличивает высоту чердачного пространства, но и дает возможность удлинять свес стропильных ног и дополнительно защищать фасадные стены от атмосферных осадков. Ширина пояса должны равняться не менее 30 см, высота в зависимости от размеров дома.

Как заливать армирующий пояс?

  1. Высверлите в стенах отверстия длиной 15–20 см, вставьте в них металлические прутья диаметром 12–15 мм. Обязательно вверху должна быть резьба. Если найти в реализации такие элементы сложно, то можно к обыкновенной строительной арматуре приварить шпильки с резьбой. Расстояние между анкерами примерно 1 м.
  2. Установите по периметру дома опалубку. Для этого пользуйтесь обрезными досками 20×150 мм, чтобы их не распирал бетон через 1,5–2,0 м зафиксируйте колышками. Не надо бояться, что армирующий пояс не по всей длине будет иметь идеально ровную ширину, этот элемент при дальнейшем строительстве крыши закрывается.

  3. Приготовьте бетон. Раствор надо делать прочным, на одну часть цемента давать часть песка и две части щебня. Приготовить его можно вручную прямо на плитах перекрытия дома или на земле бетономешалкой, а потом подавать массу наверх вручную.
  4. Уложите в опалубку арматуру, достаточного одного прутка по всему периметру. Пруток обязательно поднимите минимум на 5 см над поверхностью перекрытия. Он не должен лежать посредине пояса, в таком положении арматура не работает. В качестве подкладок можно использовать любые отрезки дерева или кусочки бетонных блоков.
  5. Залейте пояс бетоном, работать надо внимательно, строго выдерживать горизонтальность положения верхней плоскости. Для проверки пользуйтесь обыкновенным уровнем.

Дайте минимум три дня для застывания бетона. Помните, что 50% прочности он наберет лишь через две недели, только тогда конструкцию можно полностью нагружать. Если погода очень теплая и ветреная, то бетонный пояс следует минимум два раза в сутки обильно поливать водой. Бетон набирает прочность не во время высыхания, а во время благоприятного протекания химических реакций, для этого постоянно требуется влага.

Когда бетон застынет, опалубку убирают

Строительство стропильной системы условно состоит из четырех этапов: установки мауэрлата, монтажа подконькового бруса, установки стропил (вальмовых и диагональных) и обустройства обрешетки.

Как сделать двухскатную крышу своими руками — особенности конструкции и монтажа

Не зря мы так часто употребляем выражение «крыша над головой», ведь ничуть не умаляя значение прочных стен, трудно представить себе дом без этого элемента. Что как не прочная кровля станет щитом между вами и непогодой, защитит от осадков и ветра. Только после возведения говорят о полноценном завершении строительства и о переходе к внутренней отделке дома. Качественно выполненный монтаж кровли определяет комфорт будущего жилища.

Двускатная крыша своими руками — популярная конструкция в частном строительстве, которую используют при строительстве домов из таких материалов: бруса, бревна, кирпича, блока, даже бетона. Вы без труда узнаете двухскатную крышу среди остальных конструктивных решений благодаря внешнему виду дома, напоминающему треугольник. Выбор такого типа кровли объясняется доступностью используемых материалов и относительной простате монтажа, выполнить который под силу даже начинающему домостроителю.

Особенности конструкции

В состав любой крыши входит стропильная система, на которую монтируется кровельный пирог. Она включает в себя стропила, подкосы, мауэрлат и обрешетку. Стропила бывают висячими и наслонными. Основным элементом здесь выступает треугольник, которому сообщается наибольшая жесткость. Концы наслонных элементов ставятся поверх стен, а их середина касается промежуточных стоек. Концы висячих стропил монтируют только на стены или мауэрлат: промежуточные стойки здесь отсутствуют.

В качестве мауэрлата на деревянных постройках выступают верхушки сруба. Кирпичные стены оснащаются деревянным брусом, уложенным заподлицо к внутренней стеновой плоскости. По верху стропильная система оформляется прогоном, который выполняет функцию соединителя стропильных ферм. Коньковый прогон впоследствии становится местом размещения конька крыши. В состав пирога входит обрешетка, пароизоляция, утеплитель и облицовка. Иногда присутствуют и другие слои: на это влияют климатические условия местности и выбранная технология обустройства.

Односкатная крыша своими руками: пошаговый монтаж

Как сделать односкатную крышу? Для правильного монтажа односкатной конструкции следует сделать ее проект, в котором указаны все размеры расходных элементов.

Также важно определиться, как будет обустроена крыша: с вентиляцией (для бань и жилых помещений) или без нее. При обустройстве вентиляции обеспечивают вентиляционные зазоры между слоями изоляции и боковые отверстия по бокам кровли

Если в вентиляции нет необходимости (при постройке гаражей, террас), то угол ската такой крыши минимален и ее обустройство требует минимум усилий.

Подготовка работ по обустройству крыши включает в себя наличие нужных материалов и инструментов.

Каркасный дом с односкатной крышей

Материалы, необходимые для монтажа

Основные материалы для оборудования односкатной крыши:

Бревна (брус). Необходимы для монтажа стропильной системы, мауэрлата

Очень важно, иметь древесину хвойных или лиственных пород и чтоб она не имела показатель влажности более 20%, а брус предпочтительнее выбирать клееный. Диаметр бруса — не меньше 10 см, а бревно не должно быть сечением не меньше, чем 12х12 см

Обязательно все деревянные элементы следует обработать специальными антисептическими препаратами;

Доска или брус для обрешетки. Желательно, чтобы материал не имел сучков, обладал хорошими качественными показателями. Сечение бруса или ширину доски определяет финишное покрытие крыши;

Доски обрезные. Необходимы для создания планки торца. Если при покрытии используют металлочерепицу, то для торцевой планки можно воспользоваться доборными элементами;

Элементы для закрепления. Для крепления всех элементов каркаса используют саморезы, гвозди или анкерные болты. Для каждого вида материала используют разные крепления или совокупность разных креплений для увеличения прочности.

Кроме того, для обустройства пирога теплой кровли следует приобрести пароизоляционный материал, гидроизоляцию, утеплитель, а также кровельный материал с доборными элементами (по необходимости).

Порядок работ

Работы по монтажу односкатной кровли выполняются в порядке:

  • Монтаж мауэрлата;
  • Установка балок для перекрытия и ног подстропильных;
  • Оборудование стропильной системы;
  • Монтаж обрешетки;
  • Последовательный монтаж слоев кровельного пирога;
  • Внешнее покрытие.

ОСТОРОЖНО!
При монтаже кровли следует серьезно отнестись к каждому этапу работ, так как от того, насколько правильно и качественно будет выполнен монтаж всей конструкции, будет зависеть функциональность кровли.

Не следует экономить на материалах, так как односкатная кровля должна служить не один десяток лет и сохраняет при этом все свои характеристики.

Односкатная крыша своими руками: чертежи и фото.

Как построить односкатную крышу поэтапно

Чертеж

Особенности и формы кровли

Каркасная крыша может быть установлена только с пролетами не длиннее 1220 см, при этом разрыв от одной фермы до другой составляет максимум 0,6 м. Размеры фрагментов каркаса определяются расстояниями пролетов и расчетной снеговой нагрузкой. Стропила могут быть как свободно устанавливаемые, так и принимающие нагрузку от чердачных элементов. В случае с кровлей ломаной формы удается обеспечить достаточную для жилой мансарды высоту потолка, а смотреться она будет лучше всего на квадратном строении.

Многощипцовая крыша считается наиболее сложной и едва ли доступной вариацией для самодеятельных строителей. Сбалансированная стропильная система эффективно выдерживает даже очень высокие нагрузки, имея при этом отличную «внешность». Поскольку скат крутой, риск задержки снега будет минимален. Но при этом придется очень тщательно рассчитывать все элементы конструкции, а в процессе работы появится немало отходов. Кроме того, ендова должна будет пережить воздействие значительного количества снега.

Как сделать двухскатную крышу

Стропила – это несущая часть конструкции. Установка стропильной системы двускатной крыши обычно выполняется с помощью качественного квадратного бруса с сечением 15 на 15 сантиметров (обязательно нужен расчет). Одна из самых прочных, неприхотливых и при этом недорогих пород дерева для стропильного бруса – сосна.

Иногда для стропил используется металлический профиль.

1. Основой стропильной конструкции является мауэрлат – брус, уложенный по периметру стен на некотором расстоянии от края (в конструкции металлических стропил для той же цели используется швеллер см. чертежи). На стену под брусом помещается гидроизоляция (например, рубероид), а он сам обрабатывается антисептиком.

Назначение этой части системы – распределять нагрузку от стропил на стены и связывать кровлю со стеной. Устанавливается на кирпичные, газо- и пенобетонные стены. На деревянных и брусовых в этом качестве используется верхний венец сруба.

Существуют разные способы монтажа мауэрлата (см чертежи и фото): на арматурный пояс из железобетона, непосредственно на кирпичную кладку (в этом случае для прочности можно снаружи заподлицо со стеной обложить брус кирпичом), просто фиксируется к стене анкерными болтами.

2. Установка фронтонов (торцевых треугольников). Бывают каркасные и кирпичные. Каркасные чаще выполняются из дерева и последствии обшиваются каким-нибудь листовым материалом. Кирпичные – кладка, являющаяся фактическим продолжением кирпичной стены.

3. Верхние углы треугольников становятся опорой для конькового бруса. Параллельно ему ниже располагаются боковые прогоны, с опорой на боковые стороны треугольников. Для небольших домов стараются брать цельный брус. Если длина дома больше шести метров, приходится использовать строительные фермы и делать составной.

Важно: можно продлить концы прогонов так, чтобы они выступали за плоскости фронтонов. В этом случае нагрузка от свесов с торцевых сторон придется на выступающие части, а не на середину крыши

4. Стропила опирают одной стороной на мауэрлат, другой – на коньковый брус (см. фото и чертежи). Как правило, устанавливаются промежуточные опоры – раскосы (диагональные балки), стойки и т.д. назначение которых – укрепление конструкции и частичная разгрузка ее частей.

Стропила свисают за стены (становятся основой для будущих свесов). Если длины не хватает, их наращивают доской («кобылкой»).

Видео «Схема стропильной системы двухскатной крыши»:

Когда делается двухскатная крыша своими руками можно сразу сделать и утепление, чтобы не мучаться потом изнутри. Если предусмотрено последнее — не забыть сделать пароизоляцию и затем приступать к утеплению изнутри.

1. По нижней части стропил располагается пароизолирующая пленка.

2. Между самими стропилами устанавливается утеплитель (минеральная вата).

3. Сверху стропила вместе с утеплителем снова покрывается пароизоляцией.

На получившийся каркас крыши монтируется обрешетка, которая будет основой для кровельного покрытия. Ее выполняют из досок, влагостойких модификаций ОSB и ДСП. Под профнастил в этом качестве может использоваться оцинкованный стальной профиль.

Видео «Как сделать двускатную крышу»:

Укладка зависит от типа будущего покрытия:

– под рубероид и другие рулонные материалы, битумную черепицу делается сплошная обрешетка (интервалы между заготовками на компенсацию термических расширений не более полсантиметра);

– под металлопрофиль или шифер – разреженная, с шагом до полутора метров;

– для большинства материалов – стандартная, 30-40 сантиметров.

На шаг обрешетки могут влиять в совокупности угол наклона крыши и тип кровельного материала: например, ондулин при малом уклоне крыши кладут на сплошную обрешетку, а чем больше уклон, тем больше допустимый шаг (вплоть до шестидесяти сантиметров).

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
