Дымовая труба: расчет высоты и сечения

Расчет тяги дымовой трубы

Работа вентиляционных систем здания и печных труб, удаляющих несвежий воздух и продукты сгорания из помещений, основаны на естественной тяге, представляющей собой разность приведенных полных давлений снаружи и внутри.

Для того, чтобы рассчитать естественную тягу, необходимо высоту дымоходной трубы умножить на разность плотности наружного и внутреннего воздуха.

Рассмотрим небольшой пример. При горении топлива в топке тяга дымовой трубы позволяет удалить горячие газы. Сам этот процесс возникает из разницы температуры снаружи и изнутри. Различные температуры соответствуют разным плотностям воздуха. Динамическое давление при расчете тяги не учитывается из-за малых скоростей. Затем данные нужно подставить в уравнение Бернулли для газа.

Следующим шагом для расчета тяги дымоходной трубы является нахождение общих потерь давления и их сравнение с величиной тяги. Если в итоге было достигнуто равенство показателей, то расчет можно закончить, так как в этом случае система будет работать и удалять продукты сгорания исправно. Если равенство не соблюдается, то нужно изменять либо количество потерь, либо уровень тяги. К примеру, тягу можно увеличить двумя методами:

  • Сделать дымоходную трубы выше.
  • Увеличить разницы температур (возможно не всегда).

Общие потери давления можно снизить при помощи:

  • Увеличения проходного сечения дымохода.
  • Уменьшения пути прохождения удаляемых газов.
  • Меньшей шероховатости стенок каналов.
  • Уменьшения количества поворотов и иных местных сопротивлений.

Для системы естественной вентиляции в помещения можно применять такие же принципы.

Виды продукции для дымоходов

В настоящее время производится несколько вариантов дымоотводящих каналов из нержавейки.

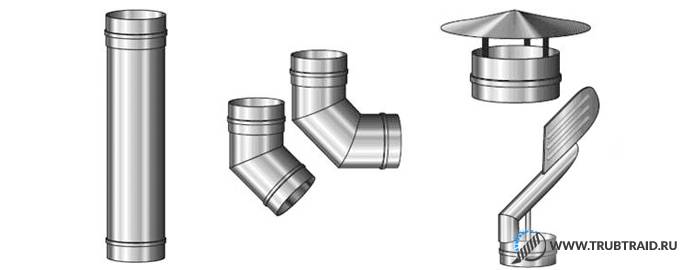

Трубные изделия бывают:

  • гофрированными;
  • гладкими одностенными;
  • сэндвичными.

По своей структуре первый и последний вариант изделий бывает исключительно круглого сечения. Одностенная продукция может иметь овальную или прямоугольную форму.

Изделия, обладающие прямоугольной формой, используются редко. Они предназначены для монтажа внутри кирпичных дымоходов. В большинстве случаев эту продукцию изготовляют только под заказ.

Дымоходные трубы производят из нескольких видов металла.

Наиболее популярными марками стали являются:

  • AISI 304;
  • AISI 310;
  • AISI 316.

Первая из перечня марка стали характеризуется высоким показателем стойкости к воздействию кислот. Она отлично выполняет свою функцию при температурном режиме до двухсот пятидесяти  градусов. При работе с неагрессивными газами этот материал выдерживает температуру до шестисот градусов. В большинстве случаев его применяют для обустройства одностенных конструкций или сендвичей, используемых для обслуживания низкотемпературных отопительных агрегатов.

AISI 310 является жаропрочной маркой стали. Она выдерживает нагрев до тысячи градусов. При этом трубное изделие из этого металла не теряет своей формы. Стойкость к кислотам у этого материала не слишком высокая. Но он подходит для обустройства дымоходов, предназначенных для обустройства твердотопливных котлов.

AISI 316 — лучшая марка стали. Из этого материала производят различные виды дымоходных каналов. Он обладает хорошим показателем стойкости к кислотной среде и высокой жаропрочностью. Данная марка стали выдерживает температуру девятьсот градусов. Ее можно использовать с любыми типами котлов.

Трубная продукция для обустройства дымоходных каналов часто оснащена дополнительной теплоизоляцией. Данное свойство характерно для труб всех рассмотренных выше видов. Как правило, производители предлагают варианты продукции как без дополнительной теплоизоляции, так и с ней. Во втором случае ее роль выполняют маты базальтового волокна.

Как создать тягу

Обнаружив, что пропала тяга в дымоходе печи, необходимо в первую очередь устранить простейшие проблемы. Произвести осмотр на герметичность дымохода, далее прочистить дымовые проходы от скопления сажи и грязи. Для этого в дымовой канал сверху на тросе опускается ерш на всю протяженность трубы и поступательным движением чистятся ее стенки. Пласты сажи осыпаются в топочное отделение или в коленную часть, поэтому в местах изгиба устанавливают специальные смотровые дверки.

Если после осмотра и чистки тяга не улучшится, применяют методы с использованием дополнительных устройств. Вопрос, как увеличить тягу в дымоходе непростой, ведь эффективная работа отопительного оборудования зависит от устойчивой вытяжки отработанных газов. Для достижения хорошего результата используются следующие приспособления, работающие как усилитель тяги дымохода:

  • турбина, лопасти которой при вращении создают разреженность воздуха, за счет чего достигается разница давления. Данное устройство устанавливается на оголовок трубы и имеет существенный недостаток, это зависимость от ветра, в безветренную погоду турбина не работает;
  • аэродинамический дефлектор имеет сечение превышающее сечение дымохода и различную обтекаемую форму. Тяга образуется за счет потока воздуха, который обтекая поверхность дефлектора, создает внутри его область низкого давления. Одной из разновидностей дефлектора является дымоходный флюгер. Он имеет способность поворачиваться по ветру, тем самым улучшая скорость воздушного потока на выходе;
  • усилитель тяги представляет собой зонтик в виде колпачка с вмонтированным датчиком, реагирующим на перемены погоды;
  • дымосос, улучшает тягу за счет дополнительной подачи воздуха через патрубок. Дымосос представляет собой электродвигатель с лопастями, вентилятор крутится самостоятельно в ветряную погоду, во время затишья запускают двигатель;
  • стабилизатор, поддерживает в системе устойчивый вывод отработанных газов. Если правильно настроить регулятор, то он не только повысит КПД и долговечность отопительного устройства;
  • ограничитель тяги дымохода, представляет собой обычную задвижку, вмонтированную при кладке трубы. С ее помощью можно регулировать процесс горения и, после прогорания твердого топлива, надолго сберечь накопленное тепло.

Устранение обратной тяги в печи, не простая задача. Рассмотрим, как улучшить тягу в дымоходе применив наиболее оптимальный способ — монтаж стабилизатора или прерывателя.

Виды дымоходов

Дымоходы предназначены для отведения дыма и вредных для человека продуктов горения от печи или иного отопительного устройства за пределы помещения. В любом дымоходе тяга дымовой трубы, образуемая в процессе наполнения последней газами должна производиться естественным образом, то есть без применения дополнительных приспособлений.

В настоящее время дымоходы изготавливаются:

из кирпича. Для такого дымохода дополнительно сооружается прочный фундамент. В состав соединительной смеси, применяемой для кладки кирпича, желательно добавлять известь. Это позволит избежать излишнего скопления конденсата, способного разрушить стенки изделия;

Дымоотвод из кирпича пользуется большой популярностью

из сэндвич труб, произведенных из двух слоев металла, между которыми проложен утеплитель. В большинстве случаев для изготовления сэндвич труб применяется нержавеющая сталь, а в качестве утеплителя используется базальт;

Сэндвич трубы имеют слой утеплителя внутри

из керамики. Такие дымоходы отличаются высокой прочностью, но и большой стоимостью. Поэтому применяются для обустройства промышленных дымоходов. Из-за большого веса керамический дымоход, так же как и кирпичный требует изготовления дополнительного фундамента;

Дымоходы из керамики обладают довольно высокой стоимостью

из полимера. Такой дымоход не может подвергаться воздействию слишком больших температур, поэтому может применяться для отведения вредных веществ от газовых колонок и небольших котельных. Полимерный дымоход отличается высокой прочностью при небольшой стоимости и легкости установки.

Изделие из полимера легче устанавливать

В некоторых случаях материалы для изготовления дымоходов могут комбинироваться. Например, полимерный дымоход обложен кирпичам.

Комбинированный из полимера и кирпича дымоход

Выбор материала для изготовления дымохода зависит от предполагаемого отопительного прибора.

Основные моменты в проектировании

Проект дымовой трубы разрабатывается, не отрываясь от всего проекта здания и отопительной системы. Место устройства выбирается, исходя из планировки здания и внутренних помещений, конструктивных особенностей самого здания, крыши.

Как правило, дымоход устраивается на кухне, реже в коридоре или подсобных помещениях, если стена между коридором или этими помещениями общая с кухней. Это касается дымоходной трубы для печи. Но в доме могут быть еще и дымоходы для отопительного котла, камина. В итоге, на крышу будут выводиться несколько труб.

Но можно не выводить все трубы на крышу. Существует технология объединения нескольких труб в один дымоходный канал. Это также должно учитываться при проектировании дымовых труб и составлении проекта всего здания. При этом следует учитывать объем всех выводимых газов от нескольких источников их образования, и соответственно этому рассчитывать внутренний размер дымоходной трубы.

При проектировании дымоходов следует учитывать, кроме высоты трубы, конфигурацию, внутреннее сечение, материал производства, вид отопительного устройства – котел, камин или печь, а также вид топлива – твердое, газообразное или жидкое. Неправильно составленный проект повлечет за собой снижение эффективности работы отопительных приборов, отсюда высокий расход топлива и, соответственно, увеличение денежных затрат.

Влияние высоты дымоходной трубы на эффективность работы отопительных приборов

Как было сказано выше, высота дымовой трубы напрямую влияет на качественную работу отопительных приборов. Из этого можно сделать вывод, что чем выше труба, тем лучше будет тяга и КПД работы приборов отопления.

Но не все так просто, как может показаться на первый взгляд. При устройстве слишком высоких конструкций, тяга станет меньше. Парадокс? Нет, все дело в аэродинамических сопротивлениях, которым подвергаются продукты сгорания в дымоходной трубе.

Дым медленнее поднимается вверх, если труба слишком высокая, в результате чего и медленнее остывает, нагревая стенки.

Эластичная проходка

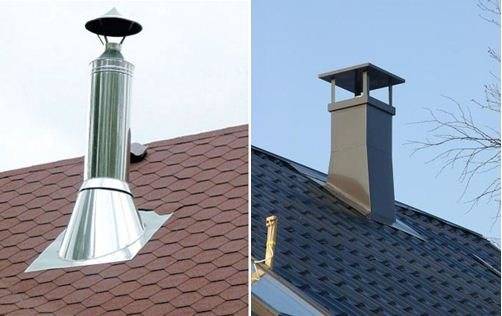

Чаще всего в частном строительстве сталкиваются с монтажом металлических труб круглого сечения. Чтобы обеспечить герметичность место прохода, используют специальное устройство – эластичную проходку. Это изделие из высокопрочного силикона или резины, имеющие форму воронки с широким фланцем в виде квадрата или круга, называемым фартуком. Эластичная проходка благодаря своим свойствам принимает любую форму, подстраиваясь под угол наклона ската. Она выдерживает экстремально высокие или низкие температуры, воздействие агрессивных химикатов и имеет широкую палитру.

Схема монтажа эластичной проходкиЭластичная проходка на металлоцеперице

Приобретая эластичную проходку, руководствуются диаметром трубы и цветом кровельного материала. Универсальные модели, в виде ступенчатой пирамидки, подходят для любого размера, подгонка осуществляется путем подрезки проходки до нужного уровня. Установить эластичный фартук на кровлю очень просто, нужно наложить его на дымоходный проход, наложить металлический круг с отверстиями под крепеж, обработать стык огнестойким герметиком и зафиксировать с помощью шуруповерта. Для крыш с крутыми скатами применяют особый вид проходок из пластика с заданным углом монтажа фланца.

В строительных магазинах можно найти другой вид проходок для круглых труб – металлический проходной патрубок. Его используют, чтобы выполнить проход дымохода через не имеющую рельефа кровлю. Готовые патрубки из легированной стали имеют стандартный угол крыши, который подбирают под уклон крыши. Чтобы выполнить монтаж, необходимо:

Схема монтажа проходного патрубка

Вырезать в крыше отверстие подходящей формы. Для этого с помощью маркера на поверхность крыши наносят разметку. В зависимости от кровельного материала резку выполняют болгаркой или острыми ножницами, отступив на 1-2 см внутрь окружности.

  • Вынуть гидроизолирующий и термоизоляционный материал из проделанного отверстия, освободив проход для дымохода. Если необходимо, удалить элементы обрешетки, аккуратно отпилив их.
  • С нижней стороны крыши закрепить лист огнестойкого материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода был запас 15-20 см.
  • Просунуть модуль трубы в отверстие, состыковать его с проложенным дымоходом, затянув место соединения с помощью хомута.
  • Надеть выводной патрубок на трубу, зафиксировав на поверхности ската огнестойким герметиком и саморезами с каучуковой шляпкой.
  • Надставить трубу новыми сегментами, чтобы высота дымохода достигла превысила уровень конька на 0,5-1,5 м.

Проходной патрубок на крыше из профнастила

Как определить высоту дымохода относительно конька крыши?

Каждый частный дом оборудован своей системой отопления, работающей на газу, твердом топливе или комбинированном варианте. В условиях дачного дома, когда многие поселки еще не газифицированы, чаще всего используются твердотопливные котлы или печи. Для их правильной и безопасной работы важна высота дымохода относительно конька крыши. Это обеспечит корректную работу отопительного прибора и избавит от такого понятия, как обратная тяга.

Тяга – это процесс, образующийся при горении и способствующий оттягиванию вредных для человека веществ наружу. Она напрямую зависит от высоты дымохода печи, разницы температур дымохода и открытого воздуха. На качество тяги влияют:

  • сечение дымохода: чем оно больше, тем вероятнее появление обратной тяги;
  • наличие большого количества сажи;
  • строение дымохода: чем больше поворотов, тем она меньше, так как каждый поворот – дополнительное препятствие;
  • атмосферные явления: высокая влажность и низкое давление ухудшают тягу.

Определить, какая сила тяги, можно с помощью спички, свечи, горящего листа бумаги. Пламя подносится к топке при открытом поддувале. Если оно не движется, значит, тяги нет. Если втягивается вовнутрь – тяга есть. Чем сильнее отклонение огня, тем лучше тяга. Отклонение пламени наружу говорит о наличии обратной тяги – топить нельзя.

Виды дымоходов

  • прочность;
  • высокая теплоемкость;
  • безопасность.
  • сооружение требует длительного времени и денежных затрат;
  • используемая глина благодаря пористой структуре способна в процессе эксплуатации накапливать конденсат, что в последствие ведет к разрушению дымохода;
  • при небрежной кладке кирпича (глина внутри не заглажена) ускоряется накопление сажи;
  • прямоугольное сечение затрудняет прохождение дыма;
  • сложность в обслуживании и ремонте.

Асбоцементный

Такие дымоходы можно использовать при температуре газов не выше 300 градусов. Достоинства:

  • дешевизна;
  • простота при монтаже;
  • круглое сечение;
  • сравнительно малый вес.
  • пористость материала;
  • не теплостойкий;
  • нет утепления;
  • тяжело делать поворотные элементы;
  • необходимо часто прочищать от сажи.

Стальные одноконтурные

Наилучшим материалом для таких дымоходов является кислотоустойчивая и жаропрочная нержавеющая сталь толщиной 0,6-1 мм. В реальности часто используют обычную нержавейку и даже оцинковку. Последняя – самое неудачное решение. Достоинства:

  • сравнительно низкая стоимость;
  • легкость монтажа;
  • круглое сечение и гладкая поверхность;
  • небольшой вес;
  • простота в ремонте.
  • отсутствует теплоизоляция, что ведет к быстрому охлаждению и образованию конденсата;
  • при проходе через горючие материалы, например деревянные перекрытия, требуется большой отступ по диаметру и изоляция асбестовым волокном или иным негорючим материалом;
  • относительно небольшой срок эксплуатации (10-15 лет).

Стальные двухконтурные

Двухконтурные дымоходы отличаются от одноконтурных тем, что изготовлены из двух труб, между которыми присутствует негорючий утеплитель. Достоинства:

  • сохраняют температуру, скорость прохождения газов выше;
  • к внутреннему монтажу требования занижены;
  • конденсата образуется мало.

Керамические

Продукт на рынке относительно молодой, но уже завоевавший популярность. Состоит он из трех компонентов: огнеупорная керамика, негорючий теплоизоляционный утеплитель и легкий бетонный защитный короб. Достоинства:

  • очень высокая устойчивость к температуре (выдерживают до 1200˚С);
  • круглое сечение и гладкая внутренняя поверхность;
  • герметичность и теплоизоляция на высоком уровне;
  • монтаж довольно прост;
  • долговечность (керамическая труба прослужит около 30 лет).

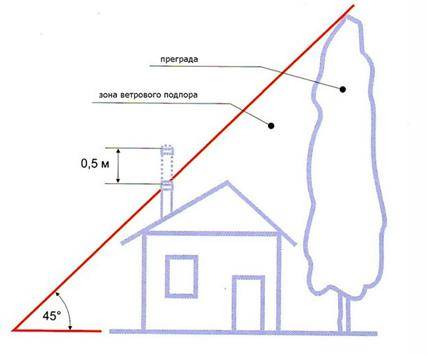

Зона ветрового подпора

Даже при правильных расчетах тяга может быть плохой. На нее может оказывать влияние более высокие строения, расположенные рядом, и даже высокие деревья. Определяют ее таким образом. Надо провести условно линию через нижний край крыши и верхнюю точку более высокого здания под углом 45˚. Если дымоход находится ниже этого уровня, то там создается повышенное давление, что может привести к появлению обратной тяги. В этом случае необходимо поднять трубу минимум на 500 мм выше воображаемой линии.

Общие рекомендации

  • При монтаже кирпичного дымохода кладка должна быть плотной, а внутренняя поверхность – гладкой.
  • Чтобы излишне не утяжелять конструкцию, в чердачном помещении делается переход на трубы.
  • Устанавливать металлические или асбестовые трубы строго вертикально.
  • Во избежание попадания осадков в дымоход и залета птиц, оголовок обязательно защищается колпаком (зонтом).
  • Если высота трубы превышает 1,2 метра, ее закрепляют растяжками.

Методика самостоятельного расчета

Какой высоты должен быть дымоход? Этот параметр регламентируется СНиП 2.04.05-91 (с оригиналом документа можно познакомиться здесь).

Согласно данному документу:

  • минимальная высота дымоотводящего канала от колосника до оголовка составляет 5 м;
  • оптимальная высота – 6 м.

Параметры, влияющие на высоту дымохода

Как рассчитать высоту дымохода? Специалисты рекомендуют пользоваться следующей формулой.

Как самостоятельно вычислить высоту дымового канала

Исходя из представленной формулы, можно определить параметры, которые существенно влияют на высоту дымоотводящей трубы:

  • метеорологические условия окружающей местности (параметр А). Для северных районов значение коэффициента принимается равным 160. Для других районов значение можно найти в описательных документах;
  • масса вещества, проходящего через трубы за единицу времени (Мi). Данные можно определить на основании документации, прилагаемой к отопительному оборудованию;
  • скорость оседания частиц, образующихся в результате горения (F). Для золы при дровяном отоплении данный коэффициент принимается равным 25, а при использовании электрического нагревательного прибора F=1;
  • концентрация различных веществ в газе, который следует вывести (Спдкi и Сфi). Показатели берутся из описательной характеристики отопительного оборудования;
  • объем выводящего газа (V);
  • разница между температурой поступающего воздуха и выходящего из трубы (Т).

Произвести расчет самостоятельно достаточно трудно, поэтому рекомендуется обращаться за помощью к специалистам.

Оптимальная высота трубы на крыше

Высота дымохода над крышей также определяется СНиП 2.04.05 и формой крыши. Регламентируется данный показатель следующим образом:

  1. Для плоской крыши высота дымоотводящей трубы определяется так:
    • при отсутствии парапетов и иных устройств минимальная высота дымовой трубы над кровлей составляет 120 см;
    • при наличии защитных бордюров и иного оборудования длина трубы должна быть увеличена. Рассчитать параметр можно, увеличив максимальную длину оборудования на 1 м;
    • если на крыше располагается вентиляционная труба, то высота дымоходного канала должна быть на 50 см больше высоты вентиляционного канала. При этом следует учесть, что дымоотводящая труба должна располагаться минимум в 5 м от вентиляционной шахты.

Определение высоты дымоотводящего канала для плоской крыши

  1. Какая высота дымохода должна быть на скатной крыше? Параметр следует определять исходя из месторасположения дымовыводящего канала, а именно от его удаленности от конька крыши, то есть:
    • если труба от отопительного прибора выходит ближе 1,5м от конька крыши, то ее минимальная высота должна составлять 500 мм;
    • высота дымохода от конька при удалении трубы на расстояние 1,5 – 3 м должна быть равна максимальной высоте крыши;
    • если дымоотводящий канал выходит на крышу на расстоянии более 3 м от конька, то между горизонтальной линией конька и окончанием дымохода должен образовываться угол в 10º.

Определение длины дымового канала для скатной крыши

Высота дымовой трубы на крыше зависит от ее месторасположения и определяется нормативными документами.

Высота дымохода над коньком также определяется на основании сторонних факторов, таких как расположенные рядом высокие деревья или строения. При наличии сторонних помех образуется так называемая зона ветрового подпора, в которой невозможно обустроить тягу, достаточную для корректной работы отопительного прибора. Для улучшения тяги требуется минимум на 50 см увеличить высоту трубы для выхода из ветровой зоны.

Как рассчитать длину дымохода при наличии высоких предметов рядом с домом

Аналогичная ситуация складывается при установке отопительного оборудования в подсобном помещении, расположенном в пристройке к основному дому.

Расчет высоты трубы при расположении прибора отопления вне основного дома

Для улучшения тяги в дымоходе важно, чтобы оголовок дымовыводящего канала располагался выше зоны ветрового подпора. О том, как правильно рассчитать высоту дымовыводящей трубы в зависимости от вида крыши и места расположения канала, а также при образовании ветрового подпора можно посмотреть на видео

О том, как правильно рассчитать высоту дымовыводящей трубы в зависимости от вида крыши и места расположения канала, а также при образовании ветрового подпора можно посмотреть на видео.

Определение высоты дымового канала необходимо для корректной работы отопительного оборудования. Произведение расчетов желательно доверить опытным специалистам, так как неправильное определение параметра может привести к непоправимым последствиям и нанести вред не только имуществу, но и здоровью окружающих людей.

Почему рассматриваются именно твердотопливные приборы?

Всё просто – с ними в этих вопросах всегда больше проблем, если сравнивать с газовыми. Поясним почему:

Прежде всего, газовые отопительные приборы – это практически всегда изделия заводского производства. То есть обязательно имеют патрубок определенного сечения для подсоединения к дымоходу. Оговаривается площадь сечения канала и в технической документации модели. То есть все довольно просто – ни на одном из участков уходящего вверх дымохода зауживать канал не допускается.

Котлы или печи заводской сборки всегда имеют патрубок для подключения дымохода. То есть проблема с сечением дымохода уже не стоит – оно должно быть не меньше указанного в технической документации.

  • Температура выходящих в дымоход продуктов сгорания газа несоизмеримо меньше, чем у образующихся при сгорании древесины или иного твёрдого топлива.
  • Трудно сравнить и объёмы образующихся при сгорании «голубого» и твердого топлива газовых смесей. Разница здесь – весьма существенная!

А вот твердотопливные отопительные приборы, печи или котлы, очень часто создаются самостоятельно. Или же достаются «в наследство» от бывших владельцев дома. И вот здесь никогда не лишней будет проверка параметров подключённого к такому прибору дымохода.

Впрочем, то, что касается высоты трубы и проверки тяги – наверное, можно в полной мере отнести и к газовому отопительному оборудованию. Сечение-то известно, но остальное проверить не помешает.

Но начнем именно с сечения.

Полезный совет

Конечно же, приведенные выше формулы позволяют рассчитать сечение дымохода с высокой точностью. Однако для небольшой котельной вычисления можно сделать и по упрощенной схеме. В этом случае сечение трубопровода определяется просто с учетом размеров топки.

Считается, что сечение прямоугольных отводящих труб в маленьких котельных должно быть равно 1/15 объема топки котла. Для круглых дымоходов этот показатель будет составлять 1/10.

В любом случае диаметр отводящей трубы по нормативам не может быть меньше диаметра того патрубка котла, к которому она присоединяется. При этом, согласно СНиП, котлы, оборудованные верхним патрубком, должны присоединяться к дымоходу вертикальным отрезком трубы длиной не менее 25 см;

Материал дымохода

В современных отопительных системах, работающих на газе и жидком топливе, температура отходящих газов существенно снизилась. В таких условиях кирпичный дымоход не может быстро прогреваться, и  в момент запуска системы отопления это приводит к появлению в дымовой трубе большого количества конденсата. Он, в свою очередь, собираясь на стенках дымовых каналов и смешиваясь с продуктами горения природного газа, образует жидкость с кислотными свойствами, разрушающую кирпич.

Проблемы с конденсатом не имеют модульные дымоходы. Это конструкции, собранные из отдельных элементов. Для их изготовления применяют различные материалы: углеродистую и полированную высоколегированную нержавеющую сталь, алюминиевый сплав и керамику. Такие устройства могут быть смонтированы внутри уже существующих кирпичных труб при их реконструкции или представлять собой самостоятельные системы, функционирующие внутри или снаружи здания.

При сборке стального дымохода важно, чтобы модули собирались раструбом вверх, стыки были промазаны герметиком, а внизу установлен конденсатосборник. Основными признаками хорошего дымохода является качественное сжигание топлива, идеальная тяга, быстрый прогрев стенок и быстрое преодоление порога точки росы. Второе условие соблюдается, если дымоотводящая система хорошо утеплена

Для этого при установке стального вкладыша внутри кирпичного канала советуют его оборачивать специальной минеральной ватой, либо оставлять вокруг воздушную прослойку. Не стоит заполнять пространство между вставкой и кирпичом раствором. В этом случае помимо стального вкладыша, необходимо будет еще согреть и раствор, который, к тому же, при нагреве бетон будет расширяться и давить изнутри на стену

Второе условие соблюдается, если дымоотводящая система хорошо утеплена. Для этого при установке стального вкладыша внутри кирпичного канала советуют его оборачивать специальной минеральной ватой, либо оставлять вокруг воздушную прослойку. Не стоит заполнять пространство между вставкой и кирпичом раствором. В этом случае помимо стального вкладыша, необходимо будет еще согреть и раствор, который, к тому же, при нагреве бетон будет расширяться и давить изнутри на стену

Основными признаками хорошего дымохода является качественное сжигание топлива, идеальная тяга, быстрый прогрев стенок и быстрое преодоление порога точки росы. Второе условие соблюдается, если дымоотводящая система хорошо утеплена. Для этого при установке стального вкладыша внутри кирпичного канала советуют его оборачивать специальной минеральной ватой, либо оставлять вокруг воздушную прослойку. Не стоит заполнять пространство между вставкой и кирпичом раствором. В этом случае помимо стального вкладыша, необходимо будет еще согреть и раствор, который, к тому же, при нагреве бетон будет расширяться и давить изнутри на стену.

Прежде чем самостоятельно устанавливать дымоход, внимательно ознакомьтесь с рекомендациями. Параметры работы вашей отопительной системы — основа, от которой нужно отталкиваться при расчете. При желании, можно воспользоваться специализированными программами. Но, лучший вариант — довериться грамотным специалистам.

Особенности монтажа

  • Установка трубы котельной начинается с нижней части (фундамента);
  • Для газовой котельной, с экономической точки зрения, наиболее выгодно использование стальных труб. Но стоит помнить, что максимальная высота металлической трубы -30м;
  • Высокие конструкции — прекрасные проводники электричества. Защита от молний выполняется согласно требованиям РД-34.21.122-87;
  • Конструкция молниеотвода определяется исходя их особенностей конструкции дымовыводящей системы. Для неметаллического дымохода длина молниеотвода обычно составляет 1м. На каждые 50 м конструкции устанавливается 1 молниеприемник;
  • Металлические дымоходы специальной защиты не требуют – они сами выполняют роль токоприемника;
  • Все изолирующие элементы должны быть заземлены.

Виды дымоходов

Два основных подвида – это внутренние и внешние. За исключением кирпичных, которые обустраиваются только внутри, все остальные универсальные, подробней о них ниже. Устройство дымоходов для твердотопливных печей, котлов должно соответствовать определенным требованиям. К примеру, для каждого типа существуют свои требования по высоте, температуре

Особое внимание уделяйте расчету высоты. Современный системы могут предоставить широкий выбор разновидностей из самых разных материалов

Отличия могут касаться стоимости, устойчивости к температуре, долговечности, процесса монтажа и установки

Итак, виды:

Отличия могут касаться стоимости, устойчивости к температуре, долговечности, процесса монтажа и установки. Итак, виды:

  • Кирпичные
  • Стальные
  • Керамические
  • Сэндвич панели

Дымоход из кирпича

Кирпичный, зачастую обходится гораздо дешевле, чем более современные системы. Но, несмотря на относительную дешевизну, сопутствующие растраты могут оказаться немного выше. К примеру, под кирпич нужен тяжелый фундамент, навыки по укладке (самостоятельно выложить кирпичный дымоход для котла, печи на твердом топливе сложно). Следует использовать огнеупорный кирпич, с маркировкой не меньше М125, раствор можно использовать самый обычный, к нему особых требований нет. Учитывайте особенность, как правильно класть кирпич, стенки не должны быть меньше 120 мм.

Выводящий канал должен быть выстроен из расчета размера кирпича и его кладки, к примеру, сечение 140*140 мм соответствует 1⁄2 * 1⁄2 кирпича

Обратите внимание, те участки, которые проходят через не отапливаемые помещения, должны быть утеплены и тщательно за герметизированы. Кирпичные дымоходы отлично подходят только для котлов на твердом топливе, для них обязательно нужно поддерживать высокую температуру выводящих газов

Дымоход из стали

Может быть изготовлен, как из черной стали, так и с «нержавейки». Несмотря на более высокую стоимость второго типа, его рекомендуется устанавливать и производителями печей. Для всех дымоходов подобного уровня, характерны преимущества:

  • гладкость стенок;
  • универсальность;
  • возможность установки даже после финальной отделки дома;
  • долговечность, даже с высоким КПД;
  • отсутствие завалов.

Дымоход из сэндвич-панелей

Построить дымоход для твердотопливного котла своими руками реально и с относительно новых сэндвич конструкций. Такая система подразумевает наличие двух стальных труб, которые вставлены друг в друга, а между ними установлен термоизоляционный слой. Во время эксплуатации именно теплоизоляция принимает на себя все нагрузки и перепады температур, позволяя избегать образования конденсата. Наиболее оптимальным считается использование таких типов дымохода, в деревянных домах, где высокое положение отведено пожарной безопасности.

Керамический дымоход

Твердотопливный котел может функционировать в паре с керамическим отводом. Состоит он из труб, для которых использовался специальный огнеупорный материал, с дополнительной термоизоляцией. Материал невероятно устойчив к перепадам температур, а также к воздействию агрессивных сред. Кроме того, подобные конструкции оказались наиболее долговечными в плане использования без очистки и ремонта. Подбирая трубы, нужно ориентироваться на определенные требования, такие как температура отводящих газов. Для твердотопливных источников нужно использовать трубы с допуском 650 градусов.

Важное условие при эксплуатации подобных систем, за счет внешней теплоизоляции, особую роль играет вентиляция и проветривание. Они достаточно сильно вбирают влагу, поэтому позаботьтесь об этом заранее и продумайте надежную систему, чтобы воздух не застаивался

Иначе срок службы может значительно сократиться

Иначе срок службы может значительно сократиться.

Выводы

Загородный дом трудно представить без печи, а значит, и дымохода – украшения дома, сложного инженерного оборудования, постоянного источника тревог. Неутешительная статистика свидетельствует, что неисправность печного отопления – основная причина пожаров в загородных домах, 70% бань горят из-за неправильно устроенных дымоходов. Что надо знать при возведении канала дымоудаления?

  1. Кирпичный дымоход уже не соответствует современным требованиям: необходим хороший фундамент и грамотный мастер.
  2. Стальной сэндвич-дымоход – современный и бюджетный вариант, но не так долговечен.
  3. Дымоход из керамики долговечен, не коррозирует, но дороже остальных.
  4. Дымоход из стекла – самый надежный и дорогостоящий, поэтому мало распространен.
  5. Дымоход из асбоцемента устраивать нельзя – канцерогенен и пожароопасен.
  6. Модульные системы легко собирать и обслуживать. Дымоход может быть в доме и снаружи – главное соблюдение правил пожарной безопасности.
  7. Любой дымоход требует профилактики, в идеале – 2 раза в год.

Задымление, обратная тяга, пожар, просто не работающая система – возможный результат безответственного и непродуманного отношения к устройству дымохода, поэтому от грамотной сборки во многом зависит эффективность работы отопления, долговечность и безопасность его эксплуатации. Если осуществлять монтаж непродуманно, это может привести к катастрофическим последствиям.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
