Сфера применения
Изучив мнения пользователей, определив и разложив по полочкам все плюсы и минусы инновационного продукта, смело можно сказать, что она не ограничивается узконаправленным применением, а активно используется в самых различных областях:
- Фундаментные работы, в особенности ленточного типа;
- Создание опор освещения, ЛЭП;
- Дорожная реконструкция, строительство опор для ограждающих конструкций, мостов, усиления полотна;
- Для повышения прочностных характеристик ж/д шпал, тротуарной плитки, дорожных плит;
- В подверженных ускоренной коррозии конструкциях: причалах, доках, в сооружениях с высокой динамической нагрузкой;
- Берегоукрепление;
- Канализационные, мелиоративные работы;
- В роли стержней и сеток в сооружениях промышленного и сельскохозяйственного назначения;
- Для сооружения сейсмоустойчивых поясов вновь возводимых конструкций.
Обобщая вышесказанное, можно сделать вывод, что стеклопластиковая арматура – это надежный и прочный строительный материал нового поколения, который исключает образование трещин и разрушений в бетонном основании, а также сохраняет свои первоначальные механические характеристики в течение длительного времени. В следующей статье мы расскажем как устанавливать столбы для электричества на участке.
Если задуматься о недостатках деревянного дома, то на ум сразу всплывает…
Совершенство в любой отрасли достигается путем поиска, проб, ошибок, разработок,…
Крыша — один из основных элементов любого строения. Она выполняет важную функцию -…
Фото 1 -Стеллаж в качестве перегородки Выбирая материал для разделения комнат,…
Это интересно: Виды арматуры и особенности монтажа СИП: расписываем по пунктам
Расчет композитного армирования
Первым делом следует рассмотреть, какой тип армирования требуется выполнить, а также, в каком объеме необходимо усилить фундамент, чтобы он был способен без повреждения выдержать разные нагрузки, действующие на излом. Бетон отлично противостоит сдавливанию из-за хороших качеств твердости. Однако эта же причина делает его устойчивым при изгибе, в результате чего он будет ломаться.
Например, если строение располагается на наклонной поверхности, а грунты будут подвижными, тогда лучше всего выполнить организацию фиксации фундамента с помощью вертикальных элементов, которые объединяются в ростверки.
Технология армирования фундаментов
- установка опалубки;
- разметка уровня заливки бетона;
- сборка армирующего каркаса;
- заливка бетона;
- снятие опалубки.
Предлагаем ознакомиться Как сделать экран под ванну из плитки Монтаж опалубочной конструкции при армировании ленточного фундамента стеклопластиковой арматурой должен выполняться в соответствии с проектом для обеспечения точной конфигурации и размеров элементов фундамента. При устройстве опалубки из деревянных досок, ДСП или фанеры, рекомендуется обернуть щиты пергамином. Это позволит сохранить материал и использовать его повторно.
Схема укладки арматуры и размеры между отдельными прутами всегда указываются в проекте. В случае применения стеклопластиковой арматуры в фундаменте, вы можете изменять диаметр стержней на меньший, но раскладку следует выполнять только по чертежу.
Первоначально необходимо отмотать из бухты пруты необходимой длины и установить их на подставки параллельно друг другу. Через заданные интервалы положить на продольные струны поперечные перемычки. Связать арматуру в местах пересечения вязальной проволокой или стянуть затяжными пластиковыми хомутами (подробнее про вязку — здесь). В результате будет готов нижний ряд каркаса для армирования фундамента стеклопластиковой арматурой.
Заготовьте вертикальные стойки необходимой длины. Верхний ряд каркаса вяжется аналогично нижнему. После сборки, оба ряда кладутся друг на друга и, начиная с края, связываются их вертикальные стойки, постепенно поднимая верхний ряд арматуры.
Перед установкой армирующего каркаса, на дно траншеи засыпается песок и проливается водой или трамбуется. Утрамбованную песчаную поверхность рекомендуется накрыть гидроизолирующим материалом или геотекстильным полотном. Это предотвратит поступление влаги к фундаменту и увеличит его надежность и эксплуатационный срок.
Использовать для вязки плоскогубцы не очень удобно. Они не обеспечивают необходимой плотности охвата соединения и требуют приложения больших усилий. Поэтому стальную проволоку скручивают на арматурных прутах при помощи специальных крючков или вязального пистолета. Магазины инструмента предлагают к продаже два вида крючков, предназначенных, чтобы вязать арматуру:
- простые ручные, которые необходимо все время вращать во время работы;
- полуавтоматические винтовые, с вращающимся при нажатии на ручку крючком;
- пластиковые фиксаторы в виде одеваемых на арматуру колец и вертикальных стоек.
Простой крючок можно не покупать, а сделать самостоятельно (подробнее о том, как это сделать — тут), согнув его из толстой стальной проволоки и заточив острие. В этом случае вам будет чем вязать проектную конструкцию из прутов и без покупки инструмента.
Способ применения вязального пистолета ускоряет и упрощает процесс, но этот достаточно крупный инструмент может не обеспечить доступ в отдельные места. Кроме этого, такой инструмент приводит к перерасходу проволоки.
Для того, чтобы арматурный каркас или сетка приняли необходимую пространственную форму и не изменили ее при заливке бетона, все отдельные элементы необходимо надежно соединить между собой. Наиболее часто для этого используют вязальную проволоку. Вязка — это простой и быстрый способ соединения, для которого не требуется высоких квалификационных навыков.
Предлагаем ознакомиться Установка, выбор и виды арматуры для бачка унитаза. Клапан для сливного бачка: -инструкция по монтажу своими руками, особенности запорных конструкций, устройство, ремонт, схема, цена, фото
Весь процесс того, как вязать стеклопластиковую арматуру для фундамента, можно разделить на следующие пошаговые этапы:
- свернутая в бухту арматура разматывается и нарезается на отрезки проектной длины;
- на поперечные прутья нижнего арматурного слоя надеваются пластиковые фиксаторы;
- на расставленные поперечные элементы на заданном друг от друга расстоянии укладываются продольные пруты;
- во всех местах пересечений арматуры выполняются соединения путем скручивания петель из сложенной вдвое вязальной проволоки;
- после сборки нижнего ряда к пересечениям наружных ячеек вяжутся вертикальные арматурные элементы;
- к верхним концам или к середине вертикальных стоек, в зависимости от проектного количества рядов, привязываются поперечные отрезки;
- укладывается и вяжется следующий ряд продольной арматуры;
- собранный каркас переносится и устанавливается внутрь опалубки для ленточного фундамента.
Необходимые материалы для армирования
Для получения арматурного каркаса при возведении монолитного ленточного фундамента частного дома требуется прутки арматуры периодического профиля диаметром 6-14 мм.
Арматура должна быть изготовлена из горячекатаной стали марки А III.
При этом нижняя арматура в каркасе выбирается большего диаметра, так как именно она испытывает растягивающие усилия. Для создания верхнего пояса арматурного каркаса можно использовать арматуру меньшего диаметра, так же как и для вертикальных стержней.
Соединение арматурных стержней – верхних, нижних и вертикальных в единую конструкцию происходит посредством вязальной арматурной проволоки и специального вязального крючка.
Расчет армирования ленточного фундамента
После того, как будет произведен расчет, и выяснено, какой ширины и глубины должен быть ленточный фундамент под частный дом, рассчитывают необходимое количество арматуры. Как правило, на нижний пояс каркаса берется арматура периодического профиля диаметром 10-14 мм.
Выступающие ребра арматурных стержней лучше сцепляются с бетонной массой.
При возведении частного дома обычно используют арматуру диаметром 10-12 мм. Каркас состоит из двух поясов – верхнего и нижнего, связанных между собой вертикальными и продольными прутками. Арматурный каркас должен располагаться в 5 см от боковых стенок опалубки, низа фундамента и его верха.
Укладка трех или четырех прутков в поясах каркаса обусловлено высокой подвижностью грунта или при строительстве многоэтажных домов.
В настоящее время на рынке строительных материалов появилась стеклопластиковая арматура, которая во многом превосходит традиционную металлическую.

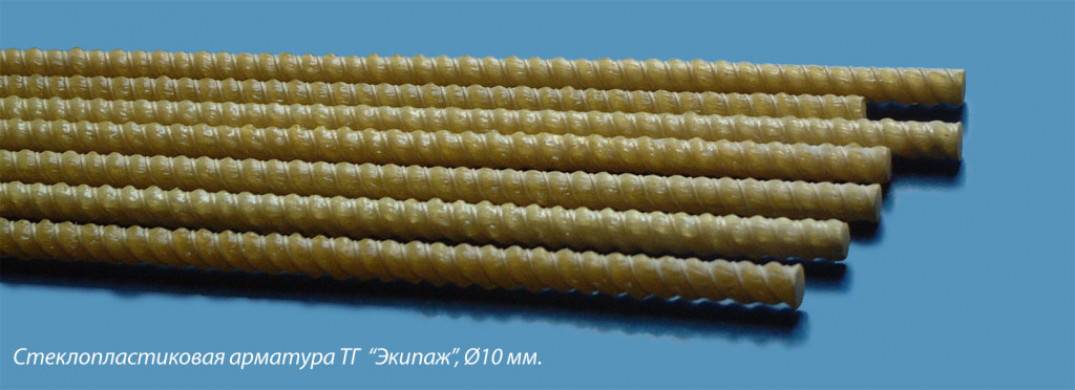

Стеклопластиковая арматура:
- имеет вид стержней из стеклопластика диаметром 4-16мм.,
- длина стержней может быть любой,
- арматура этого вида имеет ребристую поверхность спиралеобразного профиля.
Если вы решитесь произвести армирование стеклопластиковой арматурой, то выбирайте арматуру марок АКС ф6 или ф7 для домов в один этаж. Для двухэтажных домов лучше приобретать арматуру АКС ф8 или ф10.
Если фундамент делается шириной 40 см, то размер ячейки арматурного каркаса выдерживается в пределах 10-30 см. Для поперечной и вертикальной распределительной арматуры можно использовать гладкую арматуру, которая по стоимости гораздо ниже, чем арматура периодического профиля.
Сравнение с арматурой из металла
При проведении сравнительных тестов арматуры из стали и композитных материалов существуют такие особенности:
- Стальные изделия боятся коррозийных процессов, а композит выдерживает любую агрессивную среду.
- Металл пропускает холод, а композитные изделия отличаются низкой степенью теплопроводности.
- Вес арматуры из стеклопластика в пару раз ниже веса стальных аналогов.
При выборе материала для проведения армирования нужно учитывать все факторы. При большом списке достоинств инновационные стеклопластиковые конструкции имеют и недостатки, а классический вариант из металла использовался в течение многих десятилетий.
Отличительные особенности
Самостоятельное армирование фундамента стеклопластиковой арматурой нуждается в предварительном изучении всех достоинств и недостатков этого материала, чтобы было возможно использовать их с максимальной эффективностью.
Обозначить основные позиции, на которые нужно обращать внимание при планировании и проведении работ можно таким образом:
- Изделие не нуждается в сложном, дорогостоящем оборудовании для резки и укладки, основные затраты состоят из стоимости материала. При сравнении прутков из стеклопластика и стали одного Ø, металлическую арматуру отличает складская цена, которая на 10 — 20% меньше.
- Использование стеклопластиковой арматуры практично в малоэтажном индивидуальном строительстве, так как у нее намного легче и дешевле транспортировка, хранение, резка. Все это можно сделать своими руками и на личном транспорте. К нужному метражу прутка приобретаются комплектующие, облегчающие монтаж (пластиковые стяжки) и соблюдение расстояний между сетками (наборные распорные элементы)
- Пластик не нуждается в рихтовке перед монтажом. Материал из целой бухты нарезают промежутками любой нужной длины. Это существенно сокращает образование отходов.
- Полимерные материалы не подвержены коррозии, не боятся не только воды, но и других агрессивных воздействий. Такое армирование потребуется в бетонном растворе с добавлением специальных модификаторов.
- Показатели теплового сопротивления и электропроводности для стеклопластика рассматривают для конкретных случаев. Влияние значения теплопроводности часто преувеличивают в рекламных целях, так как основное место в этом вопросе занимает теплоизоляция бетонных конструкций здания. Исходя из этого, низкая теплопроводность полимера не будет играть значимой роли. Диэлектрические свойства дают преимущества в тех случаях, когда в железобетонной опоре не предусмотрены выходы концов стержней для монтажа контура заземления, выполнения грозозащиты.
- К недостаткам армирования стеклопластиком также относят невозможность самостоятельного изготовления гнутых участков – это можно заказать только у производителя по предоставленным чертежам; исключение применения сварки в проблемных местах; температурные ограничения (сталь выдерживает не менее 600°С).
- Срок заявленной эксплуатации 80 лет на практике еще не подтвержден. Композитные составы относятся к органическим материалам и как поведут себя полимерные связи в течение длительного времени при старении этой органики пока доподлинно не установлено. Тем не менее, разработка и использование композитов начата более 50 лет назад для суровых климатических условий, где сталь быстро ржавела и теряла свои характеристики, и опоры мостов стоят до сих пор.
Наглядная демонстрация приемов, как вязать каркас из стеклопластиковой арматуры для фундамента, показана на этом видео:
Крайне осторожно необходимо подходить к устройству фундаментов с полимерной арматурой на грунтах, где возникают большие искривляющие деформационные нагрузки, при устройстве ростверков и плит под тяжелые здания. Предварительный расчет должен подтверждать возможность (с запасом прочности) применения таких инновационных материалов или запрещать их
Расчет материалов
Большинству строителей, имеющих минимальный опыт работы с монолитами, хорошо знакомы методы расчета металлической арматуры, чего не скажешь о пластиковой. Свойства композитов отличаются от стали, и не учтены во многих действующих нормативах.
Наиболее простым является расчет по методу равноценной замены. То есть, вместо металлической арматуры заданного в документации диаметра, используют более тонкую пластиковую: вместо 12 мм стали — 8 мм композита, вместо 18 мм стандартного материала — 14 мм композита.
Но это рекомендация для частных случаев и, скорее, общая. Сложные монолитные конструкции нужно просчитывать с нуля, чтобы не упустить из виду различия в величине модуля упругости.
Сравнение металлической и композитной арматуры
Вычисляют давление, оказываемое на основание здания. Делают это таким же образом, что и для железобетонных элементов. После чего рассчитывают величину сечения ж/б узлов. По той причине, что сопротивление растяжению у пластика выше, а защитный слой меньше, площадь сечения примерно на 25-30% ниже данного показателя для ж/б изделий, при одинаковых армирующих элементах.
Правило неприменимо к вычислению размеров нижней проекции фундамента. Этот показатель всегда просчитывают, исходя из действующих нагрузок и опорной способности поверхности земли. По этой причине, при использовании стеклопластика, предпочтительнее делать фундамент сложной конфигурации.
Далее выбирают равнозначную замену металлической арматуры. Композит должен соответствовать всем необходимым физико-механическим показателям
Обратить внимание следует на тот факт, что пластиковая арматура переносит линейное воздействие на 200-300% выше, чем металлическая, прежде чем прекращает бороться с разрушающим воздействием. Поэтому суммарное сечение пластиковой арматуры в месте приложения растягивающих нагрузок делают большим, чем при традиционном армировании
В этом случае использование пластикового армирования оправдывает себя только большими допусками по величине трещин. Для стеклопластика воздействие воздуха не столь разрушительно, как для металла. Но стоит учитывать низкие температуры. В результате остаток бетона пойдет на усиление стеклопластикового армирования в проблемных местах.
Для вычисления деформативности делят показатель прочности на коэффициент упругости. Прочность пластиковой арматуры составляет Rs=1000 Мпа, модуль упругости Es=5000 Мпа. Показатель деформативности равен 0,02 (2%).
Что лучше использовать и в каких случаях?
Рекомендуемая область применения стеклопластика включает все конструкции, подвергаемые частым коррозийным и агрессивным воздействиям (береговые сооружения и причалы, с/х, химические, канализационные и мелиоративные объекты). Также этот вид арматуры часто используется при укреплении опор ЛЭП, дорожного полотна, мостов, тротуаров и ограждений.
При проведении фундаментных работ стеклопластиком рекомендуют укреплять несъемные опалубки, ленточные фундаменты, конструкции мелкого заложения и основания под малоэтажными постройками. Металлическая арматура выбирается при строительстве фундаментов, рассчитанных на высокие весовые нагрузки (основания под многоэтажными домами, промышленными объектами).
Также сталь считается оптимальной при заложении плитных и свайно-плитных фундаментов, перекрытий. Из-за высоких рисков смещения прутьев металл лучше стеклопластика выдерживает вес тяжелых бетонов и хорошо подходит для заливки монолитных ЖБИ.
Как избежать проблем?
Основные проблемы, которые связаны с использованием прутков из волокон стекла, заключатся в некачественном/бракованном материале и неграмотном инженерном расчете конструкции. Проблемы могут возникнуть в строительстве дома, если не учтены характеристики используемой стеклопластиковой арматуры.
Избежать проблем во время и после строительства помогут точные расчеты, аккуратность выполнения работ, строгое соблюдение рекомендаций производителя по выбору и монтажу материала.
Проверить качество товара до приобретения возможно лишь визуально
Для этого следует обращать внимание на следующие моменты
- Производитель. Если товар приобретается не на заводе, необходимо запросить документацию на товар, подтверждающий его качество и заводской (не кустарный) вид производства.
- Цвет. Однородный по всему прутку цвет говорит о качестве. Неравномерно окрашенное изделие означает, что была нарушена технология производства.
- Коричневый цвет указывает на выгорание вещества.
- Зеленый – о недостаточной термообработке.
- Поверхность стержня должна быть без сколов, выемок, раковин и прочих дефектов, спиральная навивка – ровной, непрерывной, с постоянным шагом.
- Несмотря на желание сэкономить, нужно помнить, что качественную стеклопластиковую арматуру не продают дешево. Слишком низкая стоимость говорит о малой прочности и недолговечности.
Применение стеклопластиковой арматуры в ряде случаев целесообразно вместо металлической арматуры. Иногда допустимо комбинировать металлические и стеклопластиковые прутки при сооружении одной конструкции. Чтобы впоследствии не сожалеть об использовании АКС, следует тщательно проводить расчеты будущих построек на стадии проектирования. Подбирают композитную арматуру аналогично стальной, учитывая ключевые параметры: прочность на изгиб, показатель прочности на разрыв и пр.
Возможность использования стекловолоконных прутков оценивается исходя из подвижности и типа грунта, требований пожарной безопасности, продольных и поперечных нагрузок, которые будут воздействовать на конструкцию. Например, на болотистых и подвижных почвах для армирования применяют металлическую арматуру. Стеклопластиковую арматуру просто сломают подвижки грунта ввиду ее малой прочности на излом.
Сравнение пластиковой и металлической арматуры
Итак, что же все-таки выбрать – композитную арматуру или металлическую? Очевидно, что выбор зависит от условий эксплуатации и назначения бетонного основания. Однозначно утверждать, что тот или иной материал лучше, нельзя. В каждом конкретном случае выбирают определенный материал, наилучшим образом отвечающий задачам.
Например, для строительства многоэтажного дома главной характеристикой для арматурного каркаса плит перекрытия является упругость. В этом случае лучше всего подойдет традиционный стальной прут, который не прогнется даже при существенных нагрузках на больших пролетах.
Но если требуется собрать каркас для оснований, работающих в условиях повышенной влажности (опоры мостов, береговые конструкции), требуется повышенная коррозийная устойчивость арматуры. Выход – использовать стеклопластик. Также армопояс из стеклопластика подойдет для заливки ленточного фундамента под одноэтажный индивидуальный дом из газобетона или пеноблоков.
Если рассматривать стоимость обоих материалов, то четкого ответа – что дешевле, получить не удастся.
Металлический прут диаметром 8 мм (24 руб./м — даны средние цены на лето 2020 по Санкт-Петербургу) будет стоить больше, чем прут того же диаметра из композита (11 руб./м), но нужно учитывать, что прочность металлического прута ниже, и 8 мм арматура из пластика будет соответствовать по своим прочностным характеристиками стальному пруту диаметром 10 мм.
Что же выбрать?
После того, как основные достоинства и недостатки характеристик обоих материалов перечислены, пришла пора сказать, какая арматура станет лучшим выбором.
Вообще, однозначно сказать что же лучше – арматура стеклопластиковая или металлическая, сравнение не позволяет. Оба варианта имеют ряд важных достоинств
Поэтому особенно важно использовать каждый материал в соответствующей сфере. То есть, если особенно важным параметром является высокая упругость (например, при строительстве многоэтажных жилых и офисных зданий), то лучше выбрать проверенный металлический прут – он не прогнется даже при большой длине и нагрузке
А вот если в число важных требований входит устойчивость перед коррозией (строительство опор мостов, береговых укреплений), то эксперт, отдавший предпочтение стеклопластиковому аналогу не ошибется.
Наконец, надо осветить ещё один вопрос, который обязательно возникает у строителей – что дешевле, композитная арматура или металлическая? Вопрос весьма непростой. С одной стороны – стоимость метра металлического прута диаметром, например, 10 миллиметров ниже, чем у пластикового аналога. С другой – необходимо учитывать прочность. Как показывают испытания, 10-имиллиметровый композитный прут способен выдерживать такую же нагрузку, как 14-имиллиметровый изготовленный из стали. Если рассматривать вопрос комплексно, то можно сделать вывод, что стоимость материала примерно одинакова. Разница присутствует, но она настолько мала, что делать выбор, опираясь на неё, не стоит.
Как посчитать реальную выгоду при использовании композитной арматуры
Часто допускается ошибка при подсчете прямой выгоды выбора того или иного типа арматуры, если в расчет берется только цена за погонный метр. А ведь учитывать следует все расходы: на погрузку и разгрузку, на транспортировку, электроэнергию и т.д. Если сделать правильный расчет, видно, что экономия при выборе пластиковой арматуры значительно превышает разницу в стоимости за погонный метр .
Для расчета возьмем воображаемую плиту 10м х 10м, то есть площадью в 100 квадратных метров, и рассчитаем затраты на стальную и стеклопластиковую арматуру. Причем расчет сделаем на шаг 200 в обоих направлениях (X и Y) и обеих зонах (верхней и нижней). Все расчеты делаем для арматур А-500СП, Ø 12 мм (стальной) и АКП-СП, Ø 8 мм (стеклопластиковой).
Диаметр стеклопластиковой арматуры берем меньше, потому что при равных диаметрах ее прочность на разрыв превышает в три раза этот же показатель стальных стержней. Согласно расчетам 8-миллиметровая пластиковая арматура имеет прочность на разрыв такую же, как 12-миллиметровая стальная (это называется «равно прочностная замена»).
Проведя дальнейшие расчеты, мы узнаем, что для заливки нашего воображаемого фундамента нам потребуется 2000 погонных метров (200 хлыстов Х 10 метров) арматуры любого типа.
Особенности “работы” арматуры в бетоне
При подробном рассмотрении поверхности стержней арматуры хорошо заметна ее рифленая структура. Такое устройство гарантирует надежное сцепление прутьев с застывшим бетоном и позволяет без труда удерживать их в фиксированном состоянии. При действии разнонаправленных нагрузок основные усилия принимают рифленые стержни. Бетон при этом разгружается и лучше сохраняется, что исключает вероятность появление в нем трещин или разломов.
Поскольку вспомогательные элементы в распределении нагрузок не участвуют – они имеют меньшую толщину, а их поверхность делается гладкой (без рифления), для этих целей применяют арматуру класса А1 (А240).
