Фундамент плита своими руками пошаговая инструкция по расчетам и строительству

Армирование фундамента

Сетки для армирования плитного фундамента вяжутся с размером ячейки 15х15 см

Сетки для армирования плитного фундамента вяжутся с размером ячейки 15х15 см. В некоторых случаях при обходе коммуникаций можно увеличить размер ячейки до 20х20 см.

Для армирования фундамента понадобятся две такие стальные сетки. Их устанавливают своими руками одна над другой на специальные подпорки. Нижняя сетка не должна касаться слоя теплоизоляции примерно на 5 см. Верхнюю сетку необходимо установить так, чтобы она не достигала верхнего края залитой плиты также на 5 см. При этом по бокам основания сетка должна утопать в бетоне на 2 см с каждой стороны.

В качестве усиления жесткости каркаса можно соединить две сетки межу собой продольными прутами меньшего сечения.

Толщина плиты

Средняя толщина плиты основания для частного дома составляет 300 мм

Монолитный плитный фундамент хорош для обустройства любого здания, но толщина рассчитывается разная. Чем больше нагрузка здания, тем толще должна быть плита. Также её размеры зависят от глубины закладки несущей конструкции.

При обустройстве мелкозаглублённого основания толщина обычно составляет около 0,3 м. Если планируется закладка глубокого фундамента, то размеры могут достигать 1,5 м. Чаще всего плита для обычного частного дома обустраивается толщиной не больше 0,4 м.

Оговорим марку бетона. Здесь главное соблюдать инструкцию по его приготовлению. Лучше всего приобретать уже готовый бетон марки М200. Также он должен иметь соответствующие характеристики по устойчивости к влаге и холоду (по воде W8, к холоду F200).

Особенности постройки фундамента под печь

Независимо от типа фундамента для бани, силовая конструкция под печь должна возводиться автономно. Это связано с тем, что обогревающее устройство имеет значительный вес и может давать усадку в процессе службы.

Фундаменты для печи и самой бани должны разделяться песчаной подушкой с шириной не менее 0,5 м. При этом каждая сторона основания должна быть больше габаритов обогревающего устройства на 5–10 см.

Под печь основание закладывают ниже глубины промерзания. Это может быть монолитная конструкция с высокой песчаной подушкой и армирующим каркасом или сваи. В первом случае роют котлован на проектную глубину, устраивают утрамбованную подушку, монтируют опалубку, укладывают арматурный каркас, бетонируют пространство.

Основные виды фундамента

Исходя из технологии производства, выделяют два основных вида фундаментной плиты: сборная и монолитная.

Процесс монтажа сборной состоит из укладки железобетонных плит на подготовленную площадь. Чтобы скрепить их и выровнять поверхность заливают цементно-песчаной стяжкой. Такой фундамент не отличается высокими несущими свойствами и подходит для возведения легких сооружений на крупнообломочных или скальных грунтах.

Монолитные плиты хоть и стоят намного дороже, но при этом не имеют ограничений по нагрузкам и месту монтажа. Монолитный фундамент используется:

при возведении построек на всех типах грунтов;
при постройке тяжелых зданий с заглублением до материкового грунта на насыпных почвах;
при постройке подвалов на участках с высоким уровнем грунтовых вод.

Исходя из профиля, существует три разновидности фундамента:

Ребристая плита;
Сплошная;
Коробчатый фундамент.

Ребристая плита имеет в нижней части ребра жесткости. При ее установке фундамента по монолитной технологии, под ребра подготавливаются специальные траншеи, а армирование и опалубку объединяют с общей частью. В случае использования сборной технологии, в ходе строительства используют готовые ребристые плиты.

Сплошные плиты используются при возведении домов без цоколя, где поверхность плиты — это уже пол первого этажа. Такой вид плит может быть как сборной, так и монолитной.

Коробчатый фундамент характеризуется цоколем на плите и наличием бетонного перекрытия на первом этаже. Сам цоколь и плита могут быть сборными, монолитными или комбинированными.

Плитный фундамент для дома из бруса

Несмотря на то, что брус не является тяжелым материалов, это вовсе не означает, что фундамент должен быть слабым или вообще отсутствовать

Необходимо уделить особое внимание нескольким моментам:

Высококачественная гидроизоляция. Рекомендуется покупать специальные материалы для выполнения этого процесса, поскольку дерево является более чувствительным к влаге, чем все остальные материалы.
Небольшая толщина фундамента, но использование формата «перевернутой чаши», чтобы распределять нагрузку, но при этом не тратить слишком много на основание дома.

В любом строительстве именно фундамент является основой, на которую тратится много времени и денег. Стоит также отметить, что нельзя переходить к возведению самого строения, пока фундамент хорошо не просохнет. На это потребуется потратить несколько дней, а то и недель.

Устройство

Просто выбрать подходящий тип плит недостаточно. Нужно тщательно оценить их необходимые размеры, и в первую очередь толщину. Расчет этих параметров отталкивается от заложенных в проект нагрузок.

Основное внимание уделяют:

продавливающим нагрузкам;
изгибающим силам;
эффектам морозного пучения грунта.

Анализ многолетней практики показывает, что для каркасного дома из двух этажей, перекрытия в котором выполнены из железобетона, нужно класть в основание плиты толщиной 200 мм. Если конструкция дома легче, можно обойтись и плитой в 150 мм

Важно: эти цифры относятся только к самым простым случаям с минимальной нагрузкой. По мере роста тяжести дома и увеличения его габаритов возрастает и необходимая толщина плиты. Когда заранее известно, что дом будет эксплуатироваться круглый год, рекомендуется проводить теплоизоляцию

Когда заранее известно, что дом будет эксплуатироваться круглый год, рекомендуется проводить теплоизоляцию.

Слой теплозащиты формируется и снизу от плиты, и сверху над ней. Эти материалы тоже стоит учитывать, чтобы сделать правильный выбор. Гидравлическая защита на участках, где грунтовые воды отделены от поверхности 1 м почвы и более, производится в упрощенном формате. А вот при высоком уровне почвенной жидкости такая практика противопоказана. Надежность и прочность плитного фундамента во многом зависит от того, насколько качественно выполнена песочная подушка под ним.

Наверху располагается гравий. Этот материал мешает влаге концентрироваться под подошвой основания. Отведенная вглубь вода попадает в слой песка, через который проходит еще дальше. Дополнительно песчаная масса обеспечивает равномерное распределение давления, гасит действие сил пучения. Под гаражами, где предстоит ремонтировать машину (а не просто хранить ее) глубина закладки фундамента делается большей, чем обычно, а сложность работы возрастает.

Чаще всего под гаражи монтируется монолитная плита по плавающей схеме. Она приемлема для абсолютно любого грунта и эффективно подавляет разрушение гаража при подвижках земли. Как и в домашнем строительстве, нет необходимости заливать дополнительную стяжку пола. Не составляет особых проблем обустройство теплых полов с отказом от классического радиаторного отопления или в дополнение к нему

Внимание: второстепенность сооружения по сравнению с домом не позволяет считать его менее значимым или второстепенным объектом

Пошаговая инструкция монтажа

Фундамент плита обустраивается своими руками достаточно трудоёмко, но чтобы облегчить процесс – представляется пошаговая инструкция. Выполняя все работы согласно данному алгоритму, можно достичь положительных результатов и получить плитный фундамент высокого качества.

Подготовка участка

Подготавливаем площадку. Убираем посторонние предметы, очищаем от травы и начинаем разбивку согласно схеме будущего строения. Приступаем к рытью котлована. Этот процесс можно провести с помощью экскаватора. Но постараться нижний слой глубиной 15-20 см снять вручную. Глубина котлована для обычного частного дома может составлять около 0,5 м. Если планируется возведения дома с цоколем, то котлован следует делать глубже.

Обустройство дренажной системы

Правильно организованная дренажная система оградит основание от подмыва

Теперь, по желанию, можно сделать дренажную систему. Для этого необходимо прорыть траншеи перпендикулярно периметру. На дно уложить геотекстиль, а сверху насыпать щебень. Затем обустраивают трубы из двухслойного полиэтилена с отверстиями.

Укладывать трубы необходимо отверстиями вверх и с определённым уклоном, который должен составлять в соотношении: 1 м трубы – 1 см уклона. Также необходимо уложить трубы с соблюдением приведённой технологии и по периметру плитного фундамента.

В этом случае размеры котлована необходимо расширить на 1-1,5 м. Укладку труб по периметру также необходимо сделать с уклоном. Начинать необходимо от середины стены фундамента к его углам. Затем трубы засыпают щебнем и покрывают геотекстилем.

Проведение работ перед заливкой

Следующий этап – это обустройство песчаной подушки. Можно сделать и песчано-гравийную подушку. Её необходимо делать для снижения воздействия влаги на монолитную плиту. Толщина подушки обычно составляет 20-25 см. Подушка тщательно утрамбовывается и проливается водой. Трамбовку необходимо делать до тех пор, пока на её поверхности не будет оставаться следов от обуви. Лучше всего подушку делать слоями. Насыпают и проливают каждых 10 см.

Теперь необходимо установить опалубку. Опалубку лучше делать съёмную. Устанавливать необходимо только по внешней стороне будущей плиты. При этом необходимо проконтролировать такие моменты: поверхность досок опалубки, примыкающих к плите, должна быть ровной, доски между собой должны быть тщательно соединены, только в этом случае опалубка поможет получить идеально ровную поверхность.

Армирование и заливка

Создание каркаса основания производится с помощью арматуры

Чтобы в песок не уходила цементная жидкость при заливке бетона, прокладываем гидроизоляционный слой. Этот процесс необходимо делать в два слоя с помощью рубероида.

Переходим к монтажу армирующего каркаса. Для этого используют специальные стальные армирующие прутья с диаметральным сечением 10 мм или 15 мм. Прутья между собой связываются проволокой. На рубероид укладываются опоры одинакового размера под нижний слой армирующего пояса.

Это необходимо для того, чтобы арматурные прутья были скрыты в бетоне. Затем с помощью вспомогательных прутьев связываем нижний слой армирующего пояса с верхним.

Приступаем к заливке бетона. Для получения действительно монолитной плиты бетон следует заливать достаточно быстро. Использовать лучше уже готовый бетон. В случае заливки бетоном, выполненным самостоятельно, необходимо помнить, что перерыв в поставке бетона не должен превышать одного часа.

Посмотрите видео, как производится армирование и заливка плиты основания.

Вот таким образом и получаем монолитную плиту. Главное для получения качественного результата – соблюдать приведённую выше пошаговую инструкцию. Также необходимо правильно провести сушку плиты. Для этого её накрывают полиэтиленом или первое время постоянно проливают водой на протяжении недели.

Методы монтажа

Фундаментная конструкция, в зависимости от требований проекта и особенностей выполнения монтажных операций, может сооружаться по различной технологии.

Возможны следующие методы монтажа:

монолитный. Он предусматривает выполнение операций по сборке опалубочной конструкции, подготовку рабочей площадки, выполнение арматурных работ и бетонирование. Цельный вариант обладает повышенной прочностью, не требует применения специального грузоподъемного оборудования, позволяет сформировать плиту необходимой толщины. Слабые стороны цельной основы – повышенный уровень финансовых затрат, связанный с необходимостью применения увеличенного объема бетонного раствора, а также арматуры;

Устройство монолитной плиты фундамента и технология при строительстве

составной. Сборная конструкция плитной основы собирается из промышленно изготовленных железобетонных элементов. Их монтаж производится на предварительно подготовленную поверхность со щебеночно-песчаной подушкой с последующей заливкой бетонного раствора в стыковые участки. Недостаток – необходимость применения специальной грузоподъемной техники, использование стандартных изделий с постоянной толщиной, не позволяющее формировать утолщенную основу, а также недостаточно высокая прочность по сравнению с монолитным вариантом.

Требования к фундаменту

Правильный фундамент должен соответствовать следующим требованиям:

Достаточные прочностные характеристики и устойчивость – обеспечиваются правильно подобранными габаритами конструкции и качественными материалами, используемыми для его сооружения.
Соответствие нагрузок от здания на грунт его сопротивлению.
Устойчивость к воздействию касательных сил морозного пучения.
Стойкость к воздействию грунтовых вод.
Долговечность – достигается за счет правильной выполненной гидроизоляции и применения водо- и морозостойких материалов.

Рисунок 1. Универсальное ленточное основание

Изготовление фундамента с необходимыми прочностными и другими характеристиками возможно только при соблюдении всех вышеописанных требований.

Особенности устройства монолита на грунте

«Плавающие» плиты, возводимые над нулевым уровнем земли, могут использоваться для различных типов грунта, но наиболее эффективны на почве, которая характеризуется особой склонностью к пучению при минусовых температурах, а также на болотистой местности.

Например, глинистая почва за счет своей сыпучести и пластичности относится к самым тяжелым типам пород для строительства фундаментов, поэтому для таких условий предпочтительно использование фундамента «плавающая плита».

Устройство силовой конструкции плиты начинается с разметки участка и рытья котлована на глубину, которая будет соответствовать толщине подошвы из нерудных материалов, как правило, речь идет о совместном использовании песка и щебня. Большинство практикующих строителей используют традиционную комбинацию слоем: 20 см песка и 20 см щебенки.

В обязательном порядке сверху подушки укладывают слой гидроизолятора:

рубероида;
несколько слоев полиэтилена и/ или экструдированного пенополистирола;
который одновременно выполняет функцию теплизолятора.

Затем строители приступают к монтажу опалубки, вязке арматурного каркаса и непосредственно бетонированию.

Когда стоит использовать плитное основание и почему?

Закладка плитного фундамента – практичное решение для строительства гаража

Когда на участке грунтовые воды залегают близко от поверхности земли, то качественная гидроизоляция силовой конструкции станет экраном и не позволит почвенной влаге проникнуть в стены сооружения.

Таким образом, при грамотном проектировании и соблюдении технологии строительства гараж на плитном фундаменте простоит десятки лет без трещин в полу и стенах.

Плитный фундамент характеризуется достаточной несущей способностью, чтобы выдержать давление гаража из любых строительных материалов (кирпича, газобетона, бруса), а также вес автомобиля.

В разных случаях параметры плиты и глубина котлована будут зависеть от проектных нагрузок. Технология позволяет подобрать оптимальную высоту монолита и характеристики подошвы, чтобы построить даже двухэтажную конструкцию большой площади.

Цельный или из ж/б плит?

По способу устройства плитный фундамент может быть двух видов:

Монолитной, когда в подготовленном пространстве монтируют арматурный каркас и заливают его бетонным раствором.
Сборной – на подушку укладывают заводские железобетонные плиты, а сверху делают стяжку небольшой высоты.

Относительно эксплуатационных характеристик, оба варианта подходят для строительства гаража.

Поэтому выбор индивидуального застройщика между монолитом и ж/б плитами основывается на материальных возможностях и личных предпочтениях.

Закладка своими руками

После проектирования, составления сметы и закупки стройматериалов приступают непосредственно к строительным работам:

Вначале убирают участок от крупного мусора, снимают плодородный слой почвы и размечают рабочее поле.
Устраивают подушку под плиту фундамента. Песок (речной, карьерный) высыпают слоями по 20–30 см, увлажняя и утрамбовывая каждый раз поверхность. Уплотненную песчаную насыпь застилают геосинтетической тканью. Сверху укладывают слой среднефракционной щебенки.
Монтируют опалубку для монолитной плиты фундамента по периметру будущей плиты. С внешней стороны опалубку подпирают брусьями, чтобы ее стенки не разошлись под напором раствора.
Из армированных стальных прутков диаметром 12–14 мм монтируют силовой каркас в виде сетки с проектным размером ячейки. Чтобы исключить преждевременную коррозию металла, армокаркас должен быть заглублен в тело плиты минимум на 5 см с каждой стороны. Для того, чтобы обеспечить проектное расстояние, внутри опалубки выставляют перемычки. Правила, как выбрать подходящий металлопрокат и схемы сборки конструкции, регламентированы действующим СП 63.13330.2012. Частные застройщики выбирают способ ручного или полуавтоматического вязания армирующей сетки вместо фиксации деталей методом сварки, поскольку такой способ проще и гарантирует прочность готового изделия.
На поверхности подушки из нерудных материалов выстилают слой гидроизолятора (полиэтиленовой пленки, рубероида), чтобы предотвратить просачивание почвенной влаги через дно конструкции.
Варианты утепления плитного фундамента: по периметру конструкции внутри опалубки или вместо нее (съемная опалубка); в теле фундамента между слоем гидроизоляции и бетонной стяжкой; сверху плиты в качестве утепления чернового пола. Среди всех существующих утеплителей набольшим спросом у практикующих строителей пользуется пеноплекс (экструдированный пенополистирол) – материал, обладающий достаточными теплоизоляционными и прочностными характеристиками наряду с доступной ценой. Оптимальная толщина листов пеноплекса для утепления фундамента – до 10 см (зависит от геологии, климата и проектных нагрузок).
Водопровод, канализацию и линии электроснабжения можно заложить в процессе строительства плитного фундамента в специальных гильзах и устроив в плите специальный приямок. Трубы кладут в заранее подготовленные и утрамбованные в нерудной подушке траншеи. В фундаментах типа УШП система водяного отопления для пола смонтирована непосредственно в бетонной стяжке.
На участках с переувлажненным грунтом устраивают дренаж для отвода избыточных вод. Доступная методика для частного строительства заключается в укладке перфорированных пластиков труб на дне расчищенной площадки для фундамента.

Технология строительства фундамента из плит рассмотрена в этой статье, как обустроить дренаж плитного основания — в этой, специфика прокладки коммуникаций — в этой.

Как вязать арматуру для фундамента из монолитной плиты, можно узнать здесь, как выбрать арматуру — тут, особенности армирования рассмотрены здесь. Об устройстве опалубки читайте тут, подушки — здесь.

Об утеплении монолитной плиты читайте в этой статье, с использованием Пеноплекса — в этой, какой геотекстиль использовать — в этой, о гидроизоляции — тут. О самостоятельном возведении плитного фундамента под гараж можно узнать из этой публикации, для бани — в этой, для дома из газобетона — в этой.

Устройство плитного фундамента

Устройство плитного фундамента включает в себя многослойную структуру. В списке слои представлены в порядке подъема с самого низа:

Грунт;
Песчаная подушка. Также можно использовать мелкий гравий, если нет возможности доставить или купить такое количество песка;
Специальный геологический текстиль;
Бетонная подготовка. Это небольшой слой бетона, который выливается на геотекстиль. Его не армируют;
Гидроизоляция, чтобы основа фундамента не подвергалась агрессивному воздействию влаги;
Армированный бетон.

Подготовка основания

На этапе нулевого цикла проводится выравнивание участка, разметка будущего котлована и самой плиты, снятие около 30-60 см верхнего слоя грунта (точное значение зависит от типа почвы и глубины заложения фундамента).

После этого тщательно, с помощью вибротрамбовки или специальных машин трамбуется и выравнивается основание плиты. Поверх грунта последовательно засыпается и не менее тщательно уплотняется слои из крупного песка и прочного щебня средней и мелкой фракции. Трамбовка и проливка песка реально важный этап!!!!

Точная толщина слоев подушки зависит от параметров участка и обосновывается расчетом. Как правило, она варьируется в пределах 25-30 см при ведении строительства на устойчивых грунтах, и составляет не менее 45 см на слабых.

При неограниченном бюджете отдельные слои могут разделяться геотекстилем, но в целом эти действия считаются необязательными, в отличие от проверки уровня и максимального уплотнения подушки.

В целях экономии для выемки грунтов лучше использовать спецтехнику на полсмены.

Нормативные требования

ГОСТ предписывает ряд норм, которым должны соответствовать любые плиты, используемые для организации фундаментов. Согласно им, применять такие конструкции можно только для зданий и сооружений, рассчитанных на сейсмическую опасность не более 9 баллов. Неприемлема укладка таких плит без специальной защиты, если грунты и содержащиеся в них воды могут разрушать железобетон. А вот сопротивляемость сильным морозам (при температуре воздуха ниже -40 градусов) вполне достаточна. До начала строительства следует произвести полный набор геологических изысканий.

Перечень их определяется проектной организацией, отталкивающейся от технического задания на строительство. Обязательно проводится зондирование в статическом и динамическом режиме. Только так можно хорошо оценить прочностные, механические параметры грунтовой подложки. В ходе расчетов нагрузки официальные руководства по строительству позволяют игнорировать собственную массу создаваемой плиты, если она будет укладываться на песок. Рассчитывать взаимодействие основания с находящимися наверху конструкциями следует с учетом последовательности строительных работ.

Выбору расчетной схемы предшествует обязательно оценка сжимаемой толщи основания. Когда рассчитывается усадка будущего дома или иного строения, какие-либо нагрузки, включая природные, игнорировать категорически недопустимо. Чтобы исключить недоразумения от неоднородности при оценке свойств грунта, подложку условно разбивают на так называемые узлы. Предварительные размеры принимаются ровно такими, которые позволят гарантированно избежать продавливания слоя бетона под проектной нагрузкой. Учитывая множество возникающих нюансов, рекомендуется поручать проектирование специализированным организациям.

Монтаж свайно-плитного фундамента

Этот тип основания предполагает использование двух технологий — свайного и плитного фундамента. Подготовительный этап одинаков для всех видов — очистка территории, разметка и планировка конструкции. Требуется уплотнение почвы для установки свай. Решаются вопросы подготовки территории к прокладке коммуникаций, создается дренажная система.

Дальнейшие этапы работы:

Выемка грунта.
Установка свай.
Монтаж плиты.

Разметка фундамента и обустройство котлована

Разметка выполняется по осям свайного поля. Обноски монтируются на расстоянии 1-2 м от углов сделанного котлована. По осям натягиваются шнуры. Для оконтуривания на каждой стороне котлована используется известковый раствор.

Пример залитого СПФ

Если применяется фундамент с ростверком, выемка грунта не понадобится. При технологии глубокого залегания плиты котлован забирается на глубину 2-2.5 м, с учетом глубины промерзания грунта. Малозаглубленная плита может быть установлена на глубину 0.7-1 м, при низком наземном или подземной ростверке разработка котлована выполняется на глубину 0.5 и 0.7 м соответственно.

Технология изготовления свайного поля

Чем больше количество опор, тем выше затраты на фундамент. Сваи должны быть под несущими стенами, по углам и в местах примыкания смежных стен. Опоры устанавливаются и под веранды и другие пристройки.

Расстояние между сваями рассчитывает отдельно в каждом конкретном случае, с учетом множества параметров. В качестве усредненного значения принимается минимальный шаг длиной в три диаметра сваи, максимальный — в шесть диаметров

Но это условные величины, нельзя недооценивать важность оптимального расчета количества свай, и лучше доверить эту часть работы профессионалам

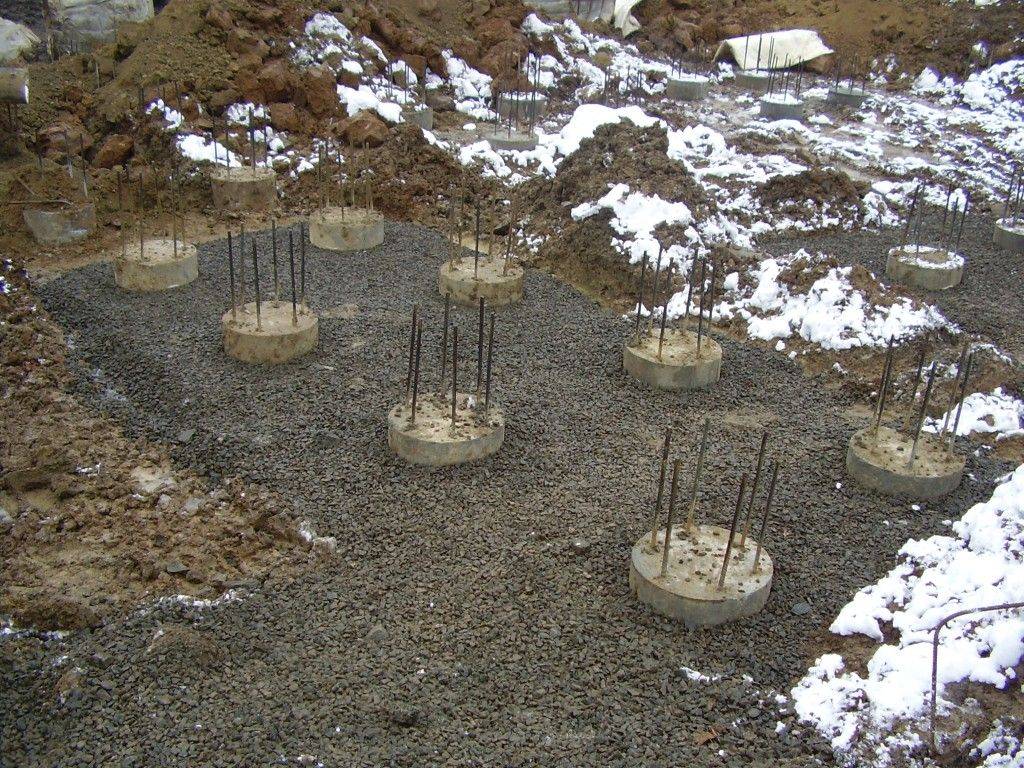

Установка свай после выемки грунта.

Обустройство свайного поля включает этапы:

создание отверстий на проектированную глубину;
опалубка из рубероида, полиэтиленовых или асбестоцементных труб;
армирование;
бетонирование с подвижностью П4, уплотнение смеси.

В качестве арматуры выбираются стержни диаметром 8-14 мм переменного сечения. На каждую сваю конструкции устанавливается не менее 4 стержней. Обвязывается каркас хомутами, выполненными из гладкой арматуры. Верхние плиты обвязывающих стержней диаметром 6-8 мм изгибаются перпендикулярно поверхности земли — впоследствии эти концы связываются с сеткой ростверка или плиты.

Дальнейшие этапы можно выполнять после достижения 50%-ной прочности смеси.

Монтаж плиты

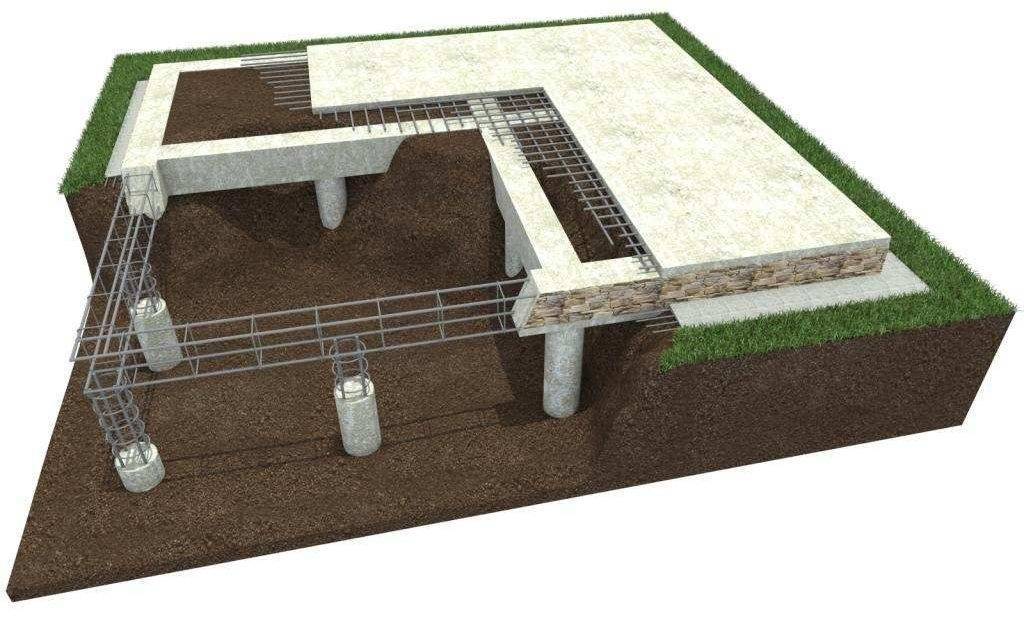

Поэтапная модель установки свайно-плитного фундамента.

Плита изготавливается поэтапно:

Стяжка без арматуры слоем до 10 см. Такая подбетонка выравнивает гидроизоляцию и предохраняет её от разрывов.
Укладка гидроизоляционной пленки толщиной 0.15 см.
По периметру фундамента устанавливается щитовая опалубка с высотой больше проектной отметки на 5-7 см, что позволит удерживать бетонную смесь в процессе трамбовки.
Армирование профилем переменного сечения с максимальным квадратом ячейки стороной 30 см. Нижняя сетка арматуры укладывается на полимерную или бетонную прокладку, толщина ее составляет до 4 см. Верхняя часть такой же конфигурации укладывается на хомуты, для связки верхней и нижней сетки по торцам устанавливаются П-образные элементы.
Заливка бетоном осуществляется в едином направлении, для выравнивания используется правило. Утрамбовка выполняется вибраторами.

В первую неделю после укладки и уплотнения смеси применяются мокрые песочные или опилочные компрессы, возможен полив бетона в жаркое время года. В холодное время используется теплоизолятор или пленка для укрывания.

Ростверк

При использовании свайно-ростверкового фундамента с плитой может использоваться два вида опалубки:

Несъемная из неплотного пенопласта. Такой материал не давит на ростверк, поскольку при вспучивании грунтов легко сжимается.
Съемная опалубка применяется только при надземном ростверке, который устанавливается на высоте до 1.2 м от поверхности земли. При наземном или подземном ростверке такой вариант невозможен, поскольку нормальная распалубка не получится.

Свайно-ростверковый фундамент.

При использовании несъемной опалубки процесс выполняется аналогично с бетонированием монолитной армированной плиты. Подбетонка в этом случае отсутствует, вместо неё используется пенопласт.

Если применяется съемная опалубка, для фиксации палубы используются стойки, служащие основанием для опоры прогонов и балок. Варан свайно-плитного фундамента с висячим ростверком является самым затратным и к нему прибегают крайне редко.

Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.

В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

Пошаговая инструкция по обустройству фундамента на плите

Предложенная пошаговая инструкция предусматривает создание плиты фундамента без использования каких-либо ЖБИ. Это исключает применение подъемной техники, позволяя все сделать самому. Для работ стоит привлечь пару-тройку помощников, но все можно выполнить и в одиночку. Технология предельна проста.

Такие работы делаются в шесть этапов:

Разметка и выемка грунта. Много грунта вынимать под плитный фундамент не потребуется. Достаточно будет срезать дерн и углубиться на 20–30 см. Вырываемый котлован предназначен для подушки из песка и выравнивания площади под заливку бетонного раствора. Со схемой разметки все еще проще. Форма у монолитной плиты – банальный прямоугольник размерами с дом. Для его обозначения на земле требуется лишь четыре колышка и бечевка.
Насыпка песчаной либо песчано-гравийной подушки. По правилам подушка под фундамент делается из отдельных слоев песка и гравия. Причем нижней должна идти именно песчаная прослойка. Это снижает риск поднятия грунтовой влаги к бетону. В самом низу и между слоями не обязательно, но рекомендуется укладывать геотекстиль. Благодаря этому не будет происходить взаимного смешивания грунта, песка и щебенки.
Устройство опалубки и прокладка коммуникаций. Опалубка делается по периметру из досок толщиной 20–40 мм либо специальной опалубочной фанеры с ламинацией. Первый вариант дешевле. Второй часто применяется строительными бригадами, которые эти ДСП потом используют повторно. Общая схема опалубки предельно проста – щиты вокруг котлована и подпорки с внешней стороны.
Выкладка рулонной гидроизоляции (рубероида). Укладка листов гидроизоляции производится внахлест и с выпуском по бокам, чтобы плита железобетона в итоге осталась открытой только сверху. Нередко стандартный пирог дополняется слоем бетонной подготовки (стяжки). Это обычный раствор без армирования толщиной в 10–15 см. Он предназначен исключительно для выравнивания дна котлована и исключения порывов рубероида щебнем.
Монтаж арматуры. Армирующий каркас выполняется из стальных прутков диаметром 14–16 мм в два слоя с квадратными ячейками размером 20–25 см и поперечными перемычками. Скрепление арматуры производится электросваркой либо перевязочной проволокой.
Толщина в один этаж обычно равна 250–300 мм. Больше делать его не рекомендуется из-за увеличения нагрузок на грунт. Если фундаментная плита заливается для гаража или иной легкой надворной постройки, то можно обойтись и 100–150 мм с одним армирующим слоем. В большинстве случаев такой толщины хватает с лихвой. Но если все решено выполнять грамотно, то нужен проект с расчетами всех нагрузок и других параметров.
Заливка бетона. Далее уложенная арматура заливается бетонным раствором с маркой не ниже М-300 и F более 200. Выдерживаться после заливки плиточный фундамент по строительным нормам и инструкциям должен не менее месяца. Бетону необходимо схватиться и упрочиться, процесс этот небыстр. Только потом на нем можно будет ставить стены дома.

Положительные и отрицательные аспекты технологии

Плюсы монолитной плиты

Большинство специалистов отдает предпочтение монолитному фундаменту по следующим причинам:

Подготовительный этап перед заливкой фундамента будет сведен к минимуму. Вам не придется тратить много времени и нанимать высококвалифицированные строительные бригады для подготовки участка к установке данного основания благодаря простоте технологии. Поэтому монолитный фундамент считается одним из самых бюджетных, а поскольку специальная техника или инструменты для его возведения не требуются, вы легко справитесь с этим видом работ самостоятельно.
На состояние монолитного фундамента не влияют сезонные изменения физико-химических характеристик почвы, что позволяет избежать капитального ремонта, связанного с промерзанием и оттаиванием грунта. Во время сильных морозов все строение вместе с основанием будет приподниматься, а при потеплении весной – опускаться без каких-либо существенных деформаций.
Основание, выполненное из цельной плиты, отличается поразительной прочностью из-за отсутствия стыков и швов. Оно практически не подвержено механическому разрушению и очень долговечно.
Вы сможете дополнительно сэкономить на обустройстве напольного покрытия, поскольку сама плита монолитного фундамента является черновым полом.

Минусы

Свежезалитый монолитный фундамент.

Однако, цельное основание имеет и определенные минусы, среди которых стоит отметить:

Сочетать монолитный фундамент с погребом или подвалом практически невозможно, так что его придется делать отдельно.
Возведение фундамента из цельной плиты обойдется несколько дороже, чем, к примеру, столбчатого фундамента.
При строительстве в местности с достаточно суровыми климатическими условиями под монолитное основание придется обязательно подложить теплоизолирующий слой (например, пенопласт).
Возводить монолитное основание на участке, имеющем значительный уклон, строго не рекомендуется.
