Фундамент своими руками: пошаговая инструкция для самостоятельного возведения фундамента

Как можно залить фундамент дома зимой

Иногда возникает ситуация, когда все предварительные расчеты уже сделаны, траншея вырыта, опалубка подготовлена, но погода преподносит свои сюрпризы, и температура окружающего воздуха опускается до минусовой отметки.

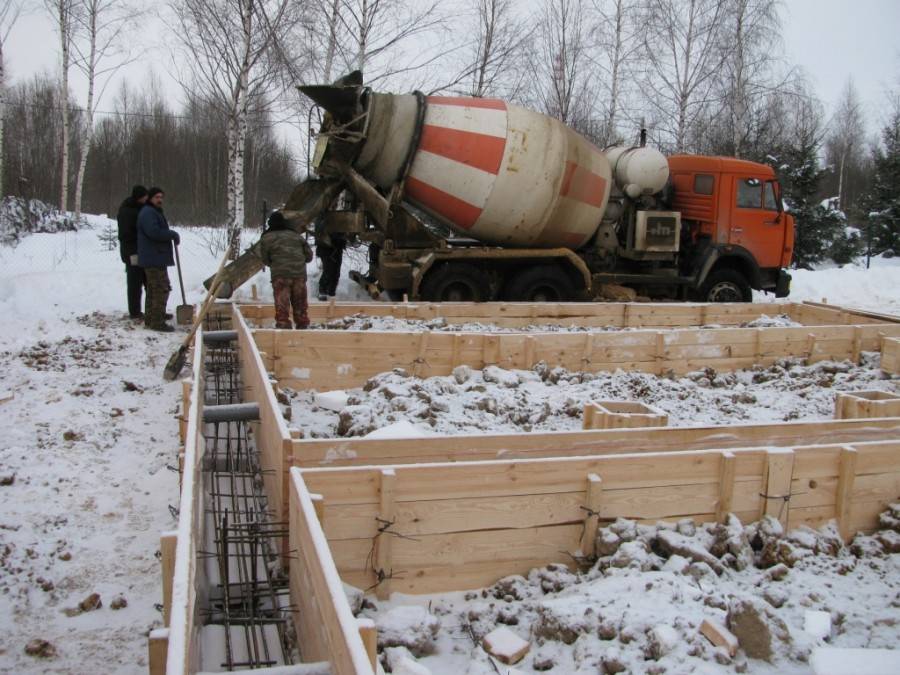

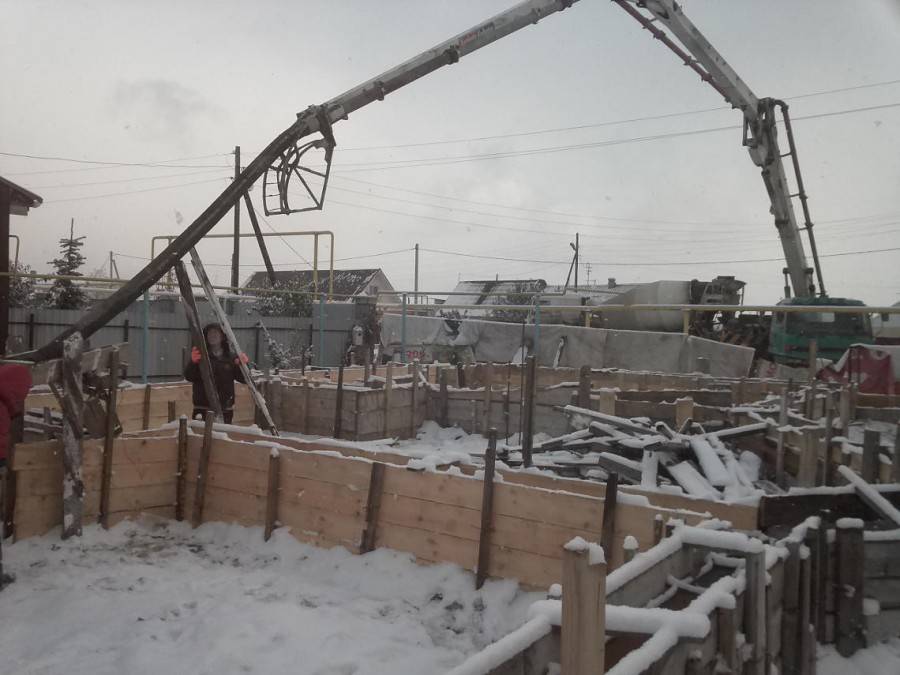

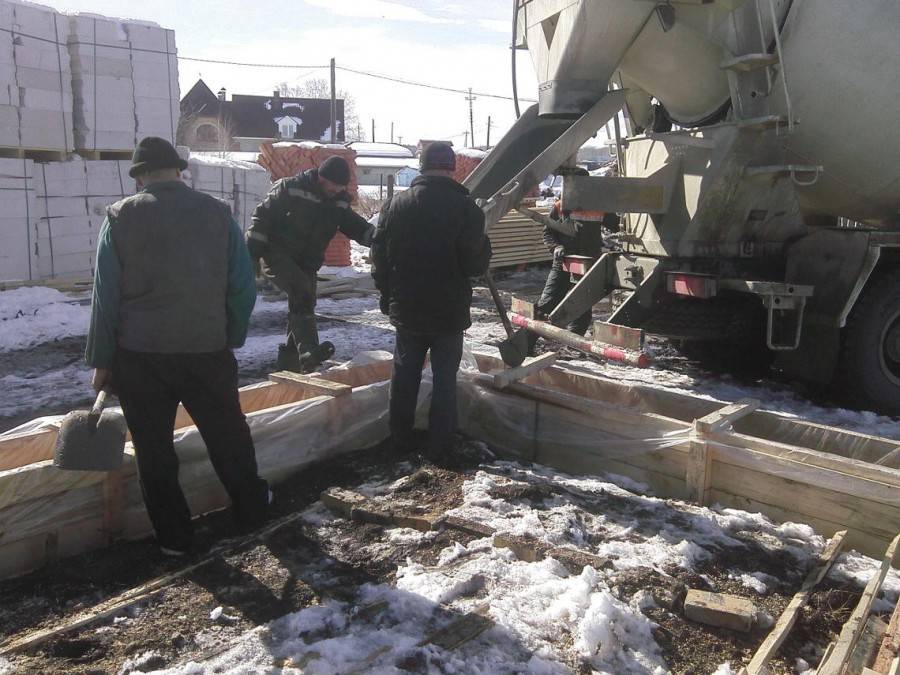

В зимнее время года также можно заливать фундамент бетонной смесью, однако следует помнить, что влияние отрицательной температуры крайне негативно сказывается на качестве бетонной смеси, так как происходит быстрое замерзание воды до самого процесса схватывания.

Предотвращение этого явления достигается при помощи использования противоморозных добавок и подогрева готовой смеси. Желательно над местом проведения предполагаемых работ закрепить шатер из имеющихся подручных материалов, а внутри поддерживать положительную температуру воздуха при помощи тепловых пушек (электрических или газовых).

В зимнее время года часто используют пенополистироловую опалубку, которая не требует последующего удаления. Это поможет сохранить теплопроводность конструкции и будет способствовать медленному затвердеванию бетонной смеси, что является крайне важным.

В любое время года, независимо от температуры окружающей среды, заливку фундамента следует производить постепенно, слоями, так как одновременное помещение всего количества имеющейся смеси в опалубку приведет к появлению воздушных пузырей и к последующему растрескиванию после застывания.

Высота последнего слоя не должна превышать уровень предварительно натянутой бечевки. После завершения всех работ опалубка с внешней стороны простукивается при помощи молотка, а поверхность бетона разравнивается.

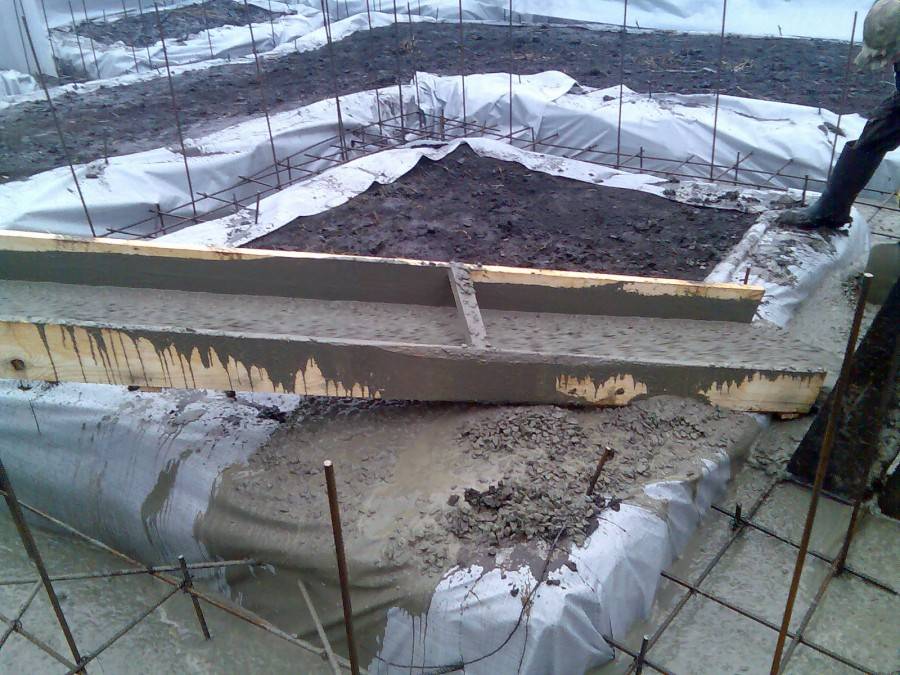

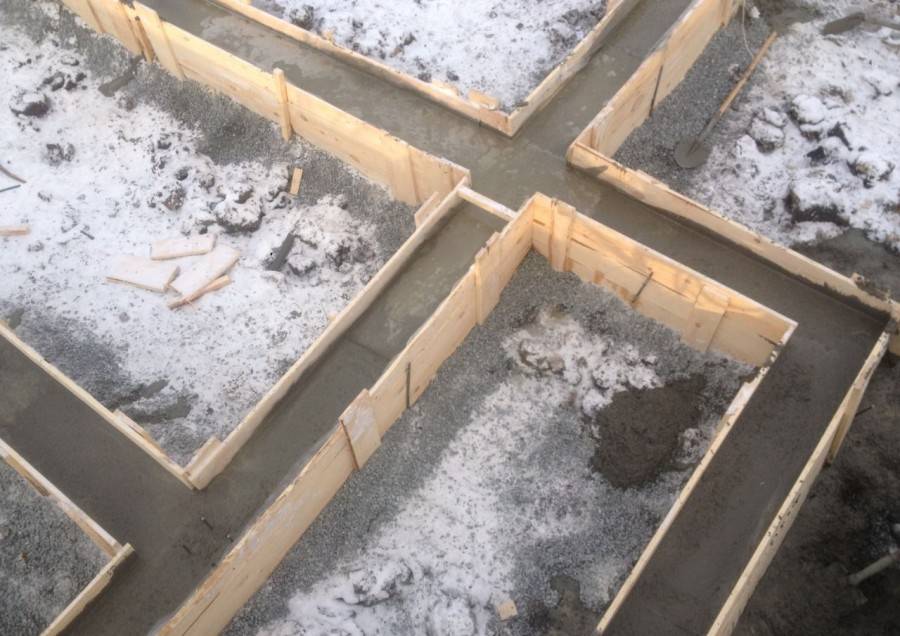

Готовый залитый фундамент закрывается полиэтиленом. Периодически пленку снимают, а поверхность смачивают водой, это позволит избежать появления трещин.

Через две недели после всех работ опалубка может быть демонтирована. Дальнейшее строительство самого дома допустимо продолжать не раннее, чем по прошествии месяца после заливки фундамента.

Учитывая все вышеуказанные нюансы, произвести всю работу возможно своими силами. Для полноты картины, в интернете в настоящий момент представлено множество фотографий, где поэтапно показано, как можно залить фундамент, не прибегая к помощи профессиональных строителей.

Недостатки

К недостаткам технологии относят следующие:

  1. Высокая стоимость строительства за счет потребности в большом количестве бетона, арматуры, щебня, песка и т.д. Расход строительных материалов напрямую связан с несущей способностью почвы и проектными нагрузками. Уменьшить высоту плиты можно за счет устройства ребер жесткости, но для проектирования более сложного основания собственнику придется привлекать высококлассного специалиста.
  2. Нецелесообразность применения на участках с крутым склоном. Как правило, компенсируют недостаток площадки увеличением высоты цокольного этажа, что приводит к перерасходу ресурсов и увеличению издержек на строительство.
  3. Значительные трудовые и материальные затраты при обустройстве подземного помещения, поэтому большинство собственников отказываются от решения строить подвалы или хранилища в плите фундамента или под ней.
  4. Строительство силовой конструкции при минусовой температуре приводит к увеличению сметы на добавку в бетонный раствор дополнительных веществ, способствующих прогреву смеси. В противном случае затвердевшая плита будет с дефектами – микротрещинами и неравномерным составом по всему объему, что значительно снизит грузоподъемность и срок службы самого фундамента.

Общая схема монтажа

Монтаж ленточного фундамента из кирпича состоит из последовательности отдельных этапов, которые требуют точности, аккуратности и тщательности выполнения.Рассмотрим пошаговый порядок монтажа:

Подготовка

Самый первый этап заключается в выравнивании поверхности (планировке) и разметке участка.

Определяются угловые точки фундамента, отмечаются кольями. Если не планируется делать общий котлован для строительства подвала, предварительно снимают верхний слой почвы.

После окончания разметки следует проверить равенство диагоналей, свидетельствующее о точности соблюдения прямых углов.

Обнаруженные ошибки сразу же исправляются.

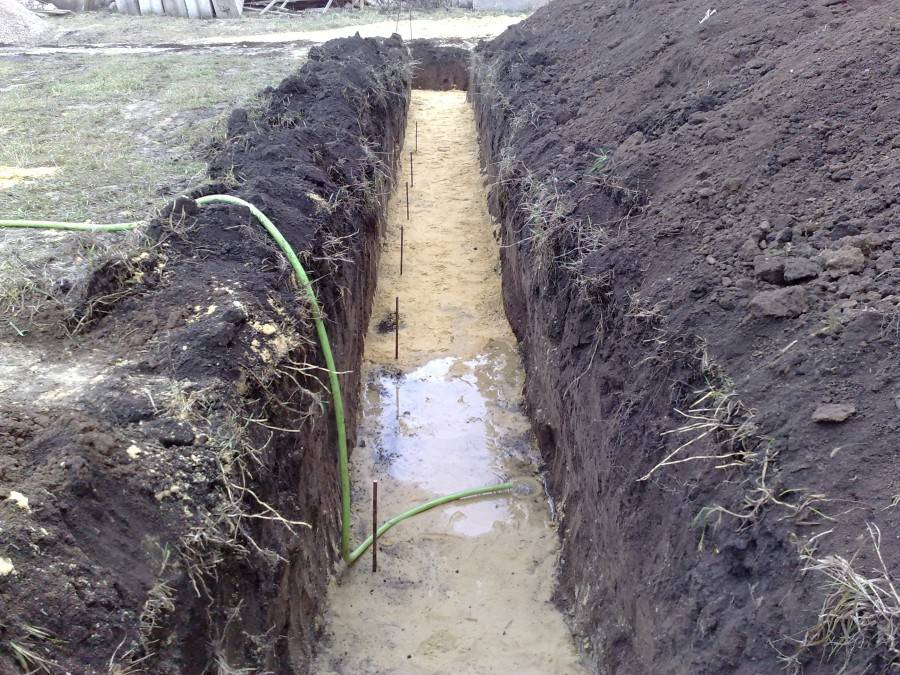

Рытье траншеи

После разметки приступают к выемке грунта. Это делается либо вручную, либо (чаще всего) с помощью экскаватора.

Вынутый грунт складируется в заранее определенном месте, либо вывозится за пределы участка. Глубина траншеи соответствует проектным данным, ширина соответствует разметке. Углы приходится править вручную, так как ковш экскаватора обеспечить точность и аккуратность углов не может.

Создание песчаной подушки

Песчаная подушка нужна для выравнивания подошвы и для дренирования траншеи. Используется чистый речной песок без глинистых включений.

Обычный слой составляет 20 см, более толстая подушка опасна неизбежными оседаниями, которые способны деформировать или разрушить ленту. Слой засыпки тщательно выравнивается по горизонтали и трамбуется до максимально плотного состояния.

Критерием качества уплотнения служит отсутствие следов обуви при ходьбе по песчаной поверхности.

Опалубка

Для сборки опалубки обычно используют деревянные обрезные доски от 25 до 40 мм толщиной. Собирают щиты шириной немного большей высоты ленты.

Затем их опускают в траншею, соединяют в две параллельные полосы и тщательно выравнивают по осям.

Для прочности используются вертикальные и наклонные упоры. Основное требование — отсутствие щелей, зазоров или отверстий более 3 мм, в которые может уходить бетон. При обнаружении они сразу же плотно затыкаются паклей или деревянными рейками.

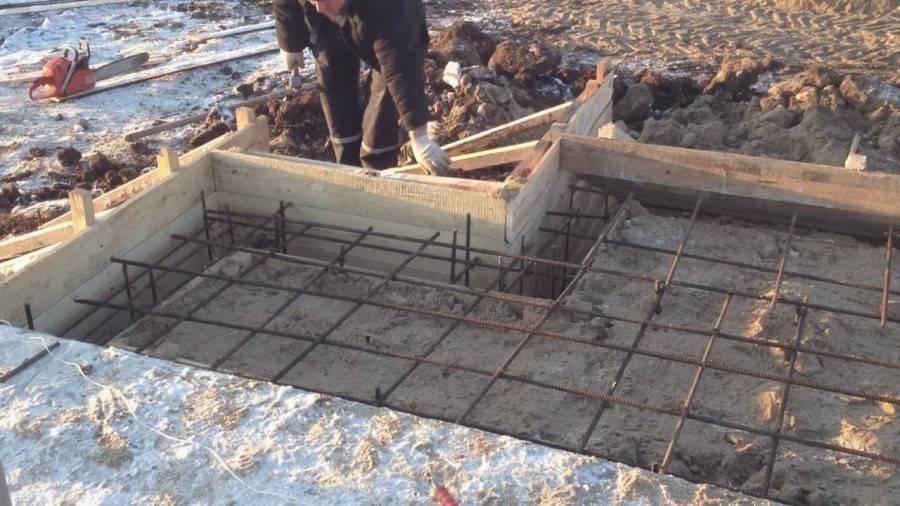

Арматурный каркас

Создание арматурного каркаса производится прямо на месте. Рабочие стержни диаметром 10-14 мм соединяются в пространственную решетку при помощи хомутов — П-образных конструкций, поддерживающих рабочую арматуру на нужном месте. Армирование производится методом вязки мягкой стальной проволокой толщиной 1-1,2 мм. Техника вязки проста — вдвое сложенный кусок проволоки обхватывает в диагональном направлении место соединения, после чего специальным крючком петля закручивается на несколько оборотов, плотно скрепляя прутки между собой. Как произвести расчет количества арматуры, вы можете узнать здесь.

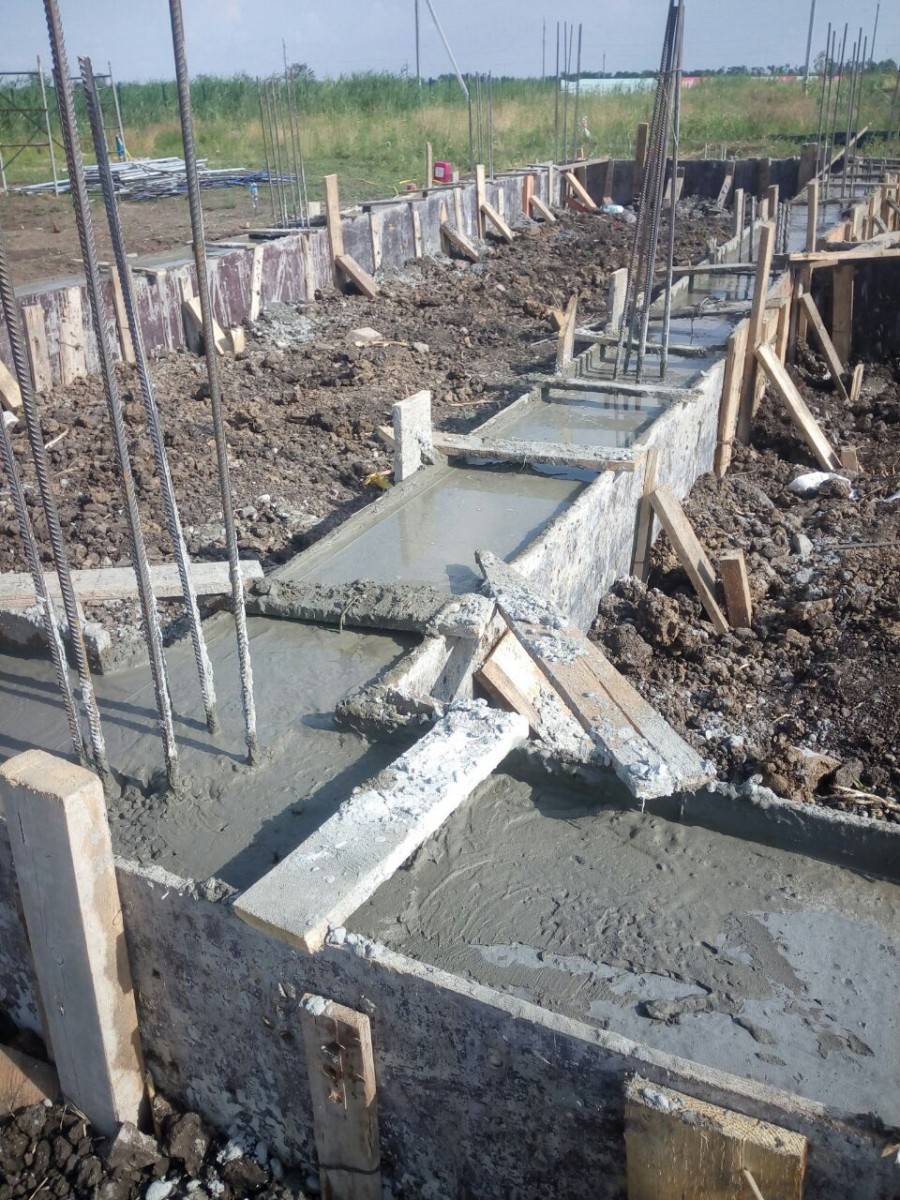

Заливка бетона

Заливку лучше всего производить с нескольких точек, чтобы получить равномерное качество бетона по всей длине ленты.

Рекомендуется использовать готовый материал марки М200, который доставляется прямо на площадку и подается сразу в опалубку.

Это позволяет залить всю ленту за один раз, иначе качественного фундамента не получить.

После заливки ленту накрывают полиэтиленовой пленкой. Необходим регулярный полив водой из шланга — первые 3 дня это делают каждые 4 часа, затем 7 дней поливают три раза в сутки.

Через десять дней разбирают опалубку, но приступать к дальнейшим работам можно только через 28 дней после заливки.

Какой фундамент для дома обойдется дешевле

Рассматривая, как правильно построить фундамент для частного дома и не тратить больше необходимого, следует учесть вид почвы, вес строения и еще массу характеристик, тогда получится подобрать идеальный вариант.

  • Наименьшая стоимость и затраты времени присущи столбчатому фундаменту. Но у него есть два существенных ограничения: монтаж только на малоподвижных или неподвижных грунтах и небольшой вес строения. Как итог, для жилого дома или тяжелой постройки он категорически непригоден.
  • На втором месте сваи, но здесь все зависит от их разновидности. Винтовые самые недорогие из все но подходят для легких строений, буронабивные – для кирпича и бетона, а забивные обеспечивают высокий уровень устойчивости, но очень дорого стоят.
  • Ленточный фундамент. Незаглубленный и мелкозаглубленный вид обойдутся не намного дороже, чем столбчатый, а лента глубокого заложения отличается самой высокой ценой, благодаря увеличению объема работ и использованию большого количества материалов.
  • Монолитная плита это самый дорогой вид фундамента, но обеспечивает максимальную надежность на пучинистых грунтах. В некоторых случаях такой фундамент это единственный подходящий для почвы вариант.

Видео описание

Какие существуют типы фундамента? Как происходит строительство фундамента и сколько стоит? Все это и многое другое смотрите в данном выпуске:

Как итог, далеко не факт, что казалось бы, недорогой фундамент таковым и останется. Иногда бывает, например, что выгоднее сделать монолитный фундамент, чем закапывать ленточный на глубину промерзания. Выбор фундамента должен основываться на совокупности факторов, потому что цена может измениться в зависимости от ситуации.

Плитный фундамент с битумным покрытием под кирпичный домИсточник domyou.ru

Ленточный фундамент — оптимальный вариант

Если же почвы не накладывают на выбор фундамента особых ограничений, то лучшим вариантом станет ленточный. Его преимущества, по сравнению с другими:

  • обеспечивает высокую устойчивость здания любого веса;
  • универсален (в зависимости от ситуации используется определенный вид основания, который позволяет расходовать бюджет в строго определенных рамках);
  • обустройство гидро- и теплоизоляции обеспечивает устойчивость к промерзаниям почвы, защищает от образования конденсата и продлевает срок службы опоры.

Единственным ограничением для установки ленточного фундамента является высокая влажность почвы, но территорий с такими грунтами в нашей стране мало, поэтому во всех других случаях можно использовать этот тип основания.

Готовый мелкозаглубленный ленточный фундаментИсточник dachnaya-zhizn.ru

Заключение

Фундамент — одна из наиболее важных частей здания. На нем глупо экономить, его нельзя делать низкого качества, доступ к нему сильно ограничится после постройки здания, что осложняет починку. Его оборудование необходимо сделать сразу и хорошо, поэтому такую работу можно доверять только профессионалам.

Строительство опалубки под заливку

Следующий этап самостоятельных работ заключается в монтаже опалубки для ленточного фундамента своими руками. Деревянный каркас, ограничивающий контуры траншеи, позволяет существенно снизить потери цементного раствора. По этой причине, следует собирать опалубку из ровных деревянных досок, стараясь не оставлять щелей и дыр в корпусе.

Высота боковых пластин опалубки должна превышать глубину котлована на 5-10 см, чтобы рабочий состав не выливался на поверхность прилежащего участка почвы. Обязательно монтируют горизонтальные перекладины, которые придают дополнительную прочность конструкции.

Список необходимых инструментов и материалов

Чтобы изготовить ленточный фундамент для дома своими руками, понадобится не только бетономешалка, но и дополнительный инструментарий:

  • элементы для разметки и контроля уровня;
  • лопата;
  • ведра для замера объема готового бетона;
  • молоток, гвозди и ножовка;
  • доска, брус и фанера;
  • арматура и болгарка для ее резки;
  • вязальная проволока;
  • щебень, песок, вода, цемент и добавки для бетона;
  • вибратор для уплотнения конструкций из бетона;
  • все средства защиты для подобных работ.

Чтобы не ломать голову как построить фундамент для дома, то лучше обратиться в строительную компанию, она предоставит экскаватор, бетонный узел, где можно заказать готовый бетон и своих специалистов, которые знают объем работы.

Что это такое?

Фундамент — это подземная, намного реже подводная часть любого сооружения, транслирующая на грунтовое основание статические и динамические напряжения. Правильное проектирование подразумевает такую передачу импульсов, при которой невозможно превышение норм усадки и ускоренное разрушение дома.

Существует ряд приемов, при помощи которых достигается такой эффект:

  • рассредоточение действующих сил по значительной территории;
  • изъятие грунта до крепкой массы;
  • преодоление рыхлого слоя в отдельных местах за счет свай;
  • повышение прочности поверхностного массива.

Самый легкий вариант – это строительство на полностью скальном грунте, там усадки нет, или она чрезмерно мала. Гораздо тяжелее создавать и проектировать фундаменты там, где почва отличается повышенной сжимаемостью. Еще хуже для архитекторов и застройщиков территории с меняющимися свойствами грунта.

Армирование фундамента

Армирование фундамента правильно тоже интересная задача. Можно сделать невысокий фундамент по Сажину, но у меня получается до 1600 мм, так что он не подходит. Увы. Поэтому  книга Дачника «Мелкозаглубленный ленточный фундамент» будет как основа, в  ней он очень четко расписал алгоритм подбора арматуры и узлы, а для некоторых моментов еще и СП для проектирования железобетонных конструкций.

Итак, для начала разберемся с поперечными стенами по буквенным осям. Я разрезы обозначил 1-1, 2-2, 3-3 и 4-4. Вот их чертежи-наброски.

Сечения построены с учетом отметок.

Итак, для начала нужно определить несущую арматуру. Фундаментная лента при конструктивном расчете принимается как балка, где из-за просадок грунтов может быть разные изгибающие моменты внизу и вверху, поэтому армируются именно эти части балок несущей арматурой.  По СП принимается такая арматура в пределах 0,1% от площади сечения.

Площадь арматуры первого сечения 1200 х 500 х 0,001 = 600 мм2, второго 650 мм2, третьего 700 мм2, четвертого 800 мм2.

Подбор будем вести по таблице 42 на странице 123. Есть одна тонкость: очень желательно, чтобы верх и низ имел одинаковое количество стрежней и желательно одного размера. Другой тонкий момент в том, что между арматурой не может быть расстояния больше 400 мм.  То есть, для моей ширины защитный слой будет по 40 мм с каждой стороны, а значит будет между крайними прутками будет 500 — 40*2 = 420 мм. Больше 400, значит должно быть минимум 3 прутка вверху. Я собираюсь уменьшить защитный слой сбоков, так что однозначно только 3 прутка и не меньше.

При таком условии подходит для 1 и 2 сечения 5 прутков арматуры диаметром 12 мм, третье почти проходит, а в четвертом сечении нужно добавить пруток вниз 12 арматуры.

Теперь нужно подобрать конструктивную арматуру поперечную, которая связывается с несущей арматурой сверху и снизу.  Тут подойдет любая арматура 6 и 8 мм, но для хомутов должна быть при таких сечениях арматура не менее 8 мм. У меня есть обрезки 10 арматуры, так что их и применю. Шаг арматуры будет 20 см для обеспечения прочности. Можно и реже если хомутами (до 40 см).

Я же собираюсь делать не на хомутах, а делать с шагом 60 см вертикальные стойки арматуры, которые будет держать верхнюю и нижнюю сетки в каркасе. Тут есть тонки момент. Поскольку ширина балки (фундамента) больше 350 мм, то для обеспечения жесткости армокаркаса, нужно еще посередине вставлять такую вертикальную арматуру. У меня на разрезах они не показаны. Поскольку у меня есть обрезки 12 арматуры, применю их. У углов и Т-образных пересечений ставится с шагом 20 см, эти узлы хорошо показаны в книге Сажина и книге Дачника.

Есть еще одна конструктивная продольная арматура при высоте сечения более 70 см балки. Ставится она тоже не шире 40 см сбоку и только сбоку. Внутри ленты лишние стержни не нужны, поскольку они не работают. Именно их я и показал в разрезах сечения.

Пошаговая инструкция монтажа

Фундамент плита обустраивается своими руками достаточно трудоёмко, но чтобы облегчить процесс – представляется пошаговая инструкция. Выполняя все работы согласно данному алгоритму, можно достичь положительных результатов и получить плитный фундамент высокого качества.

Подготовка участка

Подготавливаем площадку. Убираем посторонние предметы, очищаем от травы и начинаем разбивку согласно схеме будущего строения. Приступаем к рытью котлована. Этот процесс можно провести с помощью экскаватора. Но постараться нижний слой глубиной 15-20 см снять вручную. Глубина котлована для обычного частного дома может составлять около 0,5 м. Если планируется возведения дома с цоколем, то котлован следует делать глубже.

Обустройство дренажной системы

Правильно организованная дренажная система оградит основание от подмыва

Теперь, по желанию, можно сделать дренажную систему. Для этого необходимо прорыть траншеи перпендикулярно периметру. На дно уложить геотекстиль, а сверху насыпать щебень. Затем обустраивают трубы из двухслойного полиэтилена с отверстиями.

Укладывать трубы необходимо отверстиями вверх и с определённым уклоном, который должен составлять в соотношении: 1 м трубы – 1 см уклона. Также необходимо уложить трубы с соблюдением приведённой технологии и по периметру плитного фундамента.

В этом случае размеры котлована необходимо расширить на 1-1,5 м. Укладку труб по периметру также необходимо сделать с уклоном. Начинать необходимо от середины стены фундамента к его углам. Затем трубы засыпают щебнем и покрывают геотекстилем.

Проведение работ перед заливкой

Следующий этап – это обустройство песчаной подушки. Можно сделать и песчано-гравийную подушку. Её необходимо делать для снижения воздействия влаги на монолитную плиту. Толщина подушки обычно составляет 20-25 см. Подушка тщательно утрамбовывается и проливается водой. Трамбовку необходимо делать до тех пор, пока на её поверхности не будет оставаться следов от обуви. Лучше всего подушку делать слоями. Насыпают и проливают каждых 10 см.

Теперь необходимо установить опалубку. Опалубку лучше делать съёмную. Устанавливать необходимо только по внешней стороне будущей плиты. При этом необходимо проконтролировать такие моменты: поверхность досок опалубки, примыкающих к плите, должна быть ровной, доски между собой должны быть тщательно соединены, только в этом случае опалубка поможет получить идеально ровную поверхность.

Армирование и заливка

Создание каркаса основания производится с помощью арматуры

Чтобы в песок не уходила цементная жидкость при заливке бетона, прокладываем гидроизоляционный слой. Этот процесс необходимо делать в два слоя с помощью рубероида.

Переходим к монтажу армирующего каркаса. Для этого используют специальные стальные армирующие прутья с диаметральным сечением 10 мм или 15 мм. Прутья между собой связываются проволокой. На рубероид укладываются опоры одинакового размера под нижний слой армирующего пояса.

Это необходимо для того, чтобы арматурные прутья были скрыты в бетоне. Затем с помощью вспомогательных прутьев связываем нижний слой армирующего пояса с верхним.

Приступаем к заливке бетона. Для получения действительно монолитной плиты бетон следует заливать достаточно быстро. Использовать лучше уже готовый бетон. В случае заливки бетоном, выполненным самостоятельно, необходимо помнить, что перерыв в поставке бетона не должен превышать одного часа.

Посмотрите видео, как производится армирование и заливка плиты основания.

Вот таким образом и получаем монолитную плиту. Главное для получения качественного результата – соблюдать приведённую выше пошаговую инструкцию. Также необходимо правильно провести сушку плиты. Для этого её накрывают полиэтиленом или первое время постоянно проливают водой на протяжении недели.

Разновидности

В бытовом малоэтажном строительстве используется намного меньший спектр вариантов фундаментов, нежели в промышленном секторе. Именно поэтому можно и нужно изучить каждый тип наиболее пристально, чтобы не допустить возникновения ошибок. Наряду с лентами и плитами монолитного исполнения, широко востребованы оказались и основания стаканного типа. Название неслучайно — избыточную нагрузку принимает точечная конструкция, потом эта сила распределяется именно там, где давление может быть очень большим. Под крупными постройками небольшой высоты именно «стаканы» и монтируются во многих случаях.

Следует учесть, что под малоэтажными домами стаканы стоять не должны в принципе.

Их предпочтительно ставить под:

  • мостами, переброшенными через водоемы;
  • переходами и переездами через рельсовые пути;
  • подземными гаражами, парковками;
  • одноярусными складскими, спортивными, развлекательными и торговыми учреждениями;
  • мастерскими и подсобными объектами на энергетических предприятиях.

Стаканные фундаменты формируются строго в рамках технического задания и ГОСТов, никакой самодеятельной инициативы тут быть не может в принципе. Определение свойств грунта и материала, составление картины геологических пластов производится путем тщательных испытаний. На каждый конкретный случай проектные институты разрабатывают специальные серии стаканных фундаментов, особенности которых закрепляются максимально строго.

Ключевыми составными деталями оказываются:

  • плита, играющая роль опоры, устанавливается на подушку из песка и щебня, занимающую дно котлована;
  • колонна;
  • подколонник, как раз он и похож больше всего на стакан;
  • столб из бетона, удерживающий опорные балки под стенами.

Тяжелый армированный «стакан» делают точечным, и потому нагрузка на грунт оказывается минимальной. Быстрота работы впечатляет даже неплохо знакомых со строительством. Более того, потребность в специальных машинах при подъеме тяжелых деталей не сказывается отрицательно на сроках выполнения работ. Малая выраженность контактов с землей позволяет сократить до минимума поглощение воды. Под зданиями значительной величины «стакан» очень хорош, но вот под частным домом он себя не оправдывает.

Стаканный фундамент невозможно сделать, если не очистить поверхность как следует до идеально ровного состояния. Запрещено закладывать плиту выше 1 м. В процессе работы постоянно проводится контроль геометрии при помощи нивелиров и уровней. Стаканы после доставки на стройплощадку очищают от любого мусора, подъем и установка их производятся при помощи крана. Работать нужно медленно, внимательно сверяясь с положениями рисок.

Сетка из нити поможет связать отдельные элементы. Извлеченный грунт вывозить нельзя, он пригодится для засыпки котлована до верха монтируемого блока. Далее ставят опорные балки на сами стаканы либо на столбики.

Конечно, никакой жидкости в нем или вокруг него быть не должно. Наоборот, создаваемая конструкция — жесткая, армированная плита из железобетона, располагаемая под всем объемом будущего дома. «Плавание» сводится к приспособлению опоры возникающим нагрузкам. Такое решение почти не меняется под действием подвижек грунта в отличие от металлических труб (свай), они не деформируются силами холодного пучения. В большинстве случаев используют плиты 25-30 см в толщину, под которыми находится слой песка и гравия сопоставимых размеров.

Серьезной проблемой у любых плавающих оснований является значительное потребление стройматериалов. Невозможно залить плиту там, где территория имеет хотя бы отличный от измерительной погрешности уклон. И даже в самых благоприятных случаях не представляется возможным организовать подвал либо цокольное помещение. Ужесточаются требования к коммуникациям, их проводка и планирование становятся филигранным искусством. Мало того, если допускаются ошибки с инфраструктурой, сложность и стоимость их коррекции неприемлемо высока.

Виды

Свайный (сделанный из винтовых свай) фундамент отлично проявляет себя при строительстве бань различного типа:

  • бревенчатых;
  • из бруса;
  • на основе каркасно-щитовой конструкции.

Спиральная конструкция опоры мешает ей менять свое положение даже под действием сил пучения. А благодаря уплотнению примыкающего грунта несущая способность основания повышается, она может колебаться от 600 до 12000 кг. Что касается размеров, наименьшая величина фундамента составляет 55, а наибольшая – 350 см.

При сооружении столбчатого фундамента удается обеспечить повышенную прочность и надежность конструкции. Он закладывается преимущественно под облегченными постройками, но бывают случаи, когда такое основание выбирают для тяжеловесного кирпичного сооружения. В основном причиной подобного выбора становится потребность глубоко внедрить опору. Заливка ленты на необходимую глубину может обернуться баснословными расходами, а столбы становятся настоящим спасением.

Такая конструкция способна поддержать даже двухэтажные постройки, если только они не слишком объемны. Благодаря специфике конфигурации, удается сократить уход тепла вниз – то есть этот вид фундамента еще и энергоэффективный.

Под лентой легко оборудуются подвалы и погреба, но при этом построить ее за короткий срок не получится. Да и материальные затраты окажутся довольно велики. Независимо от избранного типа основания площадка должна подготавливаться к работе – с нее убирают мусор, выравнивают рельеф и тщательно все размечают. Поскольку речь идет о возведении бани, все основания должны быть со сливом надлежащего качества.

Сливающие воду канавки формируются с уклоном 20 мм на 1 пог. м.; в глубину траншеи достигают 0,5–0,6 м.

При выборе типа внешней канализации (прямо влияющем на взаимодействие ее с фундаментом), принимаются во внимание:

  • частота мытья в бане;
  • площадь постройки;
  • характеристики грунта;
  • точка промерзания;
  • возможность подключения к центральной системе оттока.

Для печи полагается делать особый фундамент; установка ее на то же основание, что и все здание в целом, является грубой инженерной ошибкой.

Кирпичная печка может достигать массы и в 500, и даже в 700 кг, что требует очень прочной и стабильно действующей опоры. Стальные конструкции «тянут» на 150–200 кг в среднем, что тоже немало. Котлован делают на 100–150 мм шире по всем сторонам, нежели сама печь. Избыточное пространство потом насыщается песком крупной фракции либо гравием.

Если ставится очаг из стали, для его монтажа применяют прямоугольные ямы, дно которых засыпается щебнем самое меньшее на 0,25 м. Когда создана цементная стяжка, требуется положить рубероид для гидроизоляции (в виде пары пластов). На схватывание бетона до нужной кондиции отводится 5–6 суток, иначе его параметры не позволят решить поставленную задачу. Для печей из кирпича в самом низу «пирога» формируется подушка из песка.

Плитный фундамент (делающийся из железобетонной плиты) является самым прочным и надежным. Ведь это монолитная конструкция, которая значительно упрощает последующие работы. Даже активно двигающийся грунт в местности, где постоянно выпадают значительные осадки или случаются резкие перепады температур, не станет препятствием.
