Как провести канализацию в частном доме своими руками

Устройство выгребной ямы

Перечень работ и сроки обустройства сливных ям зависят от их вида. Например, если нужно сделать простую канализацию на даче своими руками с использованием пластиковой емкости заводского производства, работу можно выполнить всего за 1 день. Когда запланировано возведение монолитного сооружения из бетонного раствора, на проведение монтажа потребуется минимум месяц.

Одновременно с его строительством, можно заниматься устройством траншеи с прокладкой трубопровода. Размер ямы должен соответствовать параметрам накопителя, но с каждой его стороны необходимо оставлять примерно 30 сантиметров на засыпку объекта. При определении объема емкости учитывают бытовые потребности людей, проживающих в доме.

Важно правильно подобрать устройство выгребной ямы, от этого много чего будет зависеть в будущем. Одним из методов обустройства выгребной ямы является создание накопителя из бетонных колец

Для использования резервуара в условиях дачи обычно бывает достаточно 2-3 изделий при условии, что его планируется заполнять на 1/2 или 1/3 объема, при этом уровень сточной жидкости не может подниматься выше места нахождения входного отверстия.

Для выемки грунта из котлована применяют специальную технику или пользуются лопатами и ведрами. После того, как в нем расчищена нижняя часть, ее усиливают дренажом из песка и гравия высотой 20 – 40 сантиметров.

Когда резервуар имеет небольшой вес, специалисты рекомендуют укладывать на дно бетонную плиту или заливать бетонную стяжку, к которой емкость прикрепляют анкерами и тем самым придают ей стабильное положение. С аналогичной целью во время засыпки грунтом готовой конструкции в него можно добавить сухой цемент, чтобы создать вокруг резервуара водонепроницаемое кольцо.

Конструкции, возводимые из колец, кирпича и шлакоблоков, непременно покрывают двумя гидроизоляционными слоями с наружной и внутренней стороны. Эти меры препятствуют попаданию содержимого накопителя в почву, где оно проникает в грунтовые воды.

Если слив канализации на даче производится в выгребную яму, обязателен монтаж вентиляционного стояка, который предназначается для отвода газов наружу. После завершения работ и подключения накопителя к канализационному трубопроводу осуществляют засыпку и приступают к оформлению горловины. Верхнее техническое отверстие надежно закрывают прочной крышкой.

Главные критерии конструирования канализации

При конструировании канализации в частном доме своими руками схемы, в которой будет внутреннее расположение труб, отталкивайтесь от необходимого количества сливов. Для удобства и скорости монтажа, чертежи расположения труб, желательно составлять на листе бумаги, который можно брать и в работе смотреть на него.

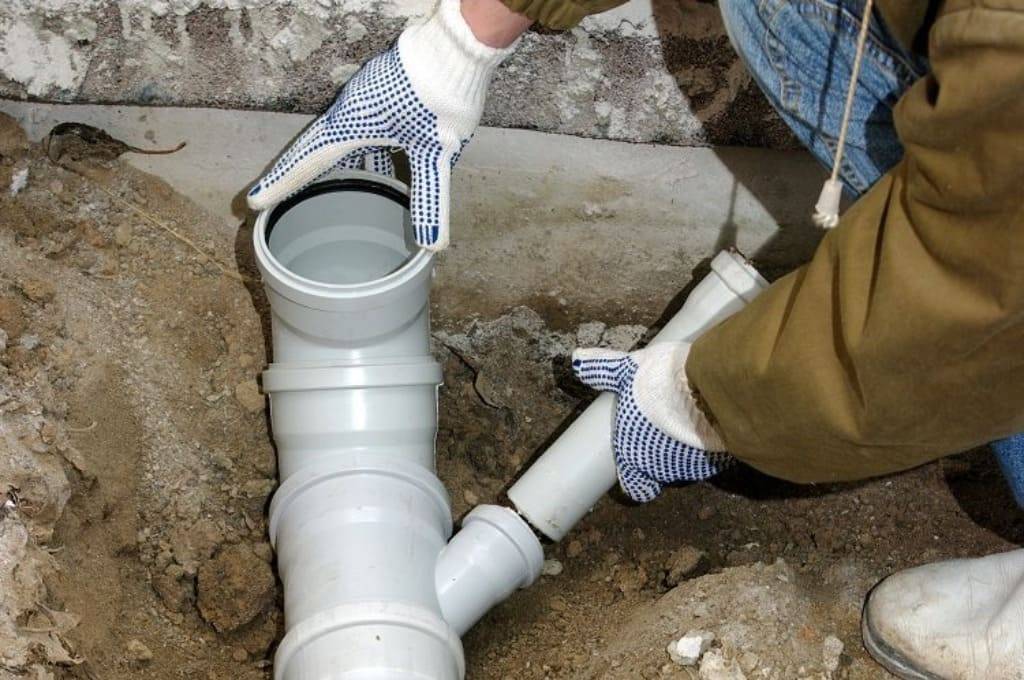

Пример соединения ПВХ труб

  1. При проведении канализационных работ в двухэтажном построении, можно сэкономить материалы. Обустраивайте санузлы второстепенными сливными точками и максимально близко к коллектору. Основная труба, в которую будет сливаться жидкость со всех сантехнических приборов и оборудования, крепится на одной вертикали, даже в том случае, если ваш дом имеет несколько этажей. А все остальные трубы, которые подходят к приборам и другой сантехнике к основной трубе крепятся последовательно.
  2. Во время выбора труб и их приобретения, рекомендуется проверять наличие уплотнительной резинки. Они в несоединённых трубах, часто теряются, а придя домой с покупкой, вам придётся бежать в строительный магазин за дополнительными уплотнителями.
  3. Для максимально эффективной работы канализации, рекомендуется на каждую отдельную точку устанавливать клапан вакуумного типа. Его следует располагать на дистанции менее шести метров от сливов. Функция заключается в защите от сточных запахов. Даже в случае большого слива жидкости и во время работы ассенизаторов, вода будет находиться в сантехнических приборах и таким образом, не даст проходить запаху.
  4. В работе, связанной с конструированием канализационных отводов в частном доме, используют ПВХ трубы. Технология сборки конструкции максимально облегчена, даже если какой-то участок трубы длинный, его можно обрезать, сделать напильником фаску и зафиксировать отрезок на место.
  5. Чтобы коммуникация более длительно находилась в эксплуатации, рекомендуется каждый узел оборудовать аварийным переходником. Лучше использовать материал большего диаметра, так как в случае засора, можно будет быстро прочистить без остановки работы системы.

    Устанавливаются эти элементы, максимально близко к входу трубы в дом, но таким образом, чтобы до них легко и беспрепятственно можно было достать в случае засора и прочистить его.

  6. Если некоторые соединения устанавливаются в закрытой зоне, соединять части, желательно с применением герметика. Конечно, стыки за счёт уплотнителя и так герметичны, но лучше перестраховаться. Во время прокладки труб, желательно избегать поворотов в девяносто градусов, на углах, будут частые засоры.
  7. Когда в доме используется только стандартный набор техники и сантехнических установок, фановую трубу необязательно использовать. Воспользуйтесь клапаном вакуумного типа.
  8. Если для конструирования системы используете трубы из поливинилхлорида, то при монтаже материала в траншею следить за качеством соединения труб, а лучше для перестраховки использовать герметик.

Когда канализацией долго не пользуются, и вода простывает в сантехнических приспособлениях, она будет испаряться, а гидрозатвор потеряет свои способности и в помещение начнёт поступать неприятных запах с накопительной ямы или резервуара.

Конечно, в качестве материала для конструирования трубопровода, могут быть использованы материалы из металла. Однако ПВХ, в этом случае, гораздо быстрей собирается, что актуально для конструирования систем канализаций на дачных участках своими руками. Ещё материалы из поливинилхлорида гораздо дешевле, по сравнению с металлическими трубами и фитингами для соединения и разводки.

Как вы заметили, работа, связанная с установкой системы канализации, по сравнению с обшивкой дома сайдингом, лёгкий процесс. В принципе монтаж можно считать самым простым процессом в строительстве и обустройстве коммуникаций, конечно, если вы не решили использовать схему биоканализации для организации, которой требуется нанимать специалистов, а за их работу нужно платить.

Во время работы по обустройству системой слива отходов, нужно придерживаться вышеперечисленных рекомендаций и тогда вы сможете самостоятельно сделать канализацию по любой схеме, при этом потратив минимальное количество денежных средств.

Монтаж и устройство наружной части канализации

Для наружной канализации предназначены трубы ПВХ жёлтого или оранжевого цвета. Поскольку они эксплуатируются на большей глубине и должны выдерживать большую нагрузку, то характеризуются различной толщиной стенок.

От толщины стенок зависит, для какой глубины залегания предназначена данная труба. От этих данных зависит и её стоимость. При диаметре 110 мм трёхметровая труба будет стоить примерно 315 рублей.

Работы по монтажу наружной части канализации начинаются с прокладки траншеи, глубина которой должна быть более глубины промерзания почвы. Если эта цифра неизвестна, то лучше при прокладке труб произвести их утепление.

Для этой цели используют различные материалы – от минеральной ваты до пенопластовой скорлупы, изготовляемой различных диаметров. Самый недорогой способ – засыпать часть траншеи керамзитом.

При укладке трубопровода следует обеспечить его уклон не менее 2 см на метр трубы. Проверка выполняется с помощью отвеса.

Подробное видео о монтаже наружной канализации:

https://youtube.com/watch?v=71F0-XNkfVY

Материалы для создания автономной канализации

Самостоятельное устройство канализации в частномдомовладении — это достаточно ресурсоемкий проект. Какой же минимум материалов потребуется для его реализации?

Основные статьи расходовотражены в таблице:

ИллюстрацияЭлемент конструкции
Готовый септик.

Оптимальное решение для автономной канализационной системы — установка септика промышленного производства (Танк, Тритон и аналоги). Такие изделия комплектуются многокамерными резервуарами достаточного объема и всеми необходимыми приспособлениями для первичной очистки стоков, потому нам останется просто их установить.

Основной минус — высокая цена.

Пластиковая ёмкость для септика.

В качестве резервуара можно использовать пластиковый (полиэтиленовый, полипропиленовый) бак для накопления отходов.

Также можно приобрести так называемый «еврокуб».

Плюс — полная герметичность системы. Минус — достаточно высокая стоимость и необходимость установки дополнительных очистных приспособлений.

Бетонные кольца.

Если при создании канализационной системыприоритетом будет экономия средств, то резервуары для накопления и очистки сточных вод можно сделать из стандартных бетонных колец.

Недостаток — необходимость дополнительно герметизировать ёмкости и сложность монтажа. Без привлечения крана, пожалуй, не обойтись.

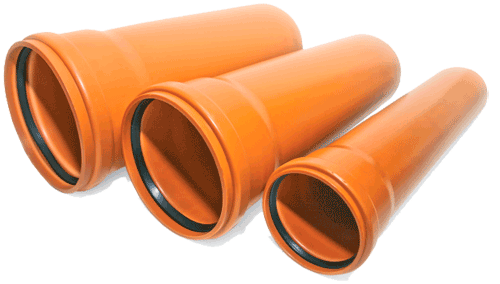

Трубы для наружной канализации.

Для соединения выгребной ямы или септика с домом используются специальные наружные трубы (оранжевая окраска). Они хорошо переносят перепады температур и не деформируются даже под значительным давлением при прокладке на глубине.

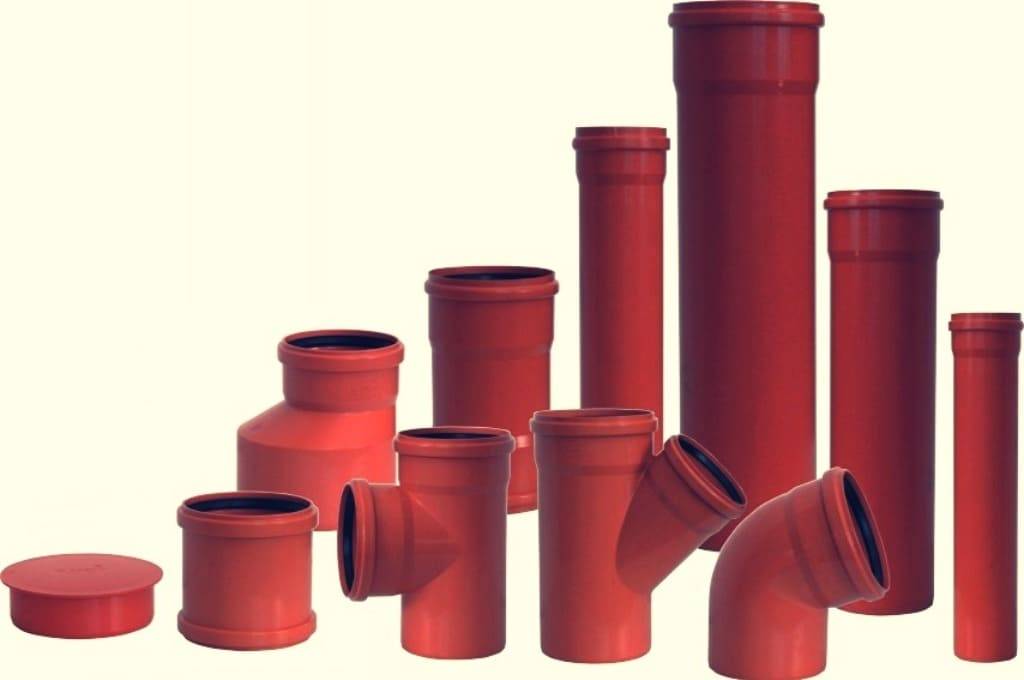

Трубы и фитинги для внутренней канализации.

Внутренняя канализационная разводка формируется из полипропиленовых (серых) труб диаметром от 110 до 40 мм. Вместе с трубами желательно приобрести нужное количество фитингов для оформления поворотов, отводов, ревизий и т. д.

Трубная теплоизоляция.

При прокладке наружной части сети, а также при монтаже коммуникаций в неотапливаемых помещениях (цоколь, подвал) есть риск промерзания труб. Чтобы избежать этого, канализационную систему желательно утеплить, используя кожухи из минеральной ваты, пенополиэтилена, пенополиуретана и т. д.

Кроме основных материалов, которые используются непосредственно для создания системы, будут нужны и дополнительные:

  • гравий и песок для земляных работ и укладки дренажного слоя;
  • цементный раствор;
  • герметик на основе влагостойкого силикона;
  • ревизионные колодцы — если нужно прокладывать длинный или извилистый трубопровод.

Устройство ревизионного колодца для частной канализации

Материалы и инструменты

Перед информацией о том, как делается канализация в частном доме своими руками схема, которую бы вы ни использовали, нужно закупить некоторые материалы и подготовить инструмент.

(ПВХ трубы и фитинги)

Нужные материалы и инструменты:

  • трубы разного диаметра для проводки трубопровода и подключения всех сантехнических приборов:
  • соединительные фитинги и гофры;
  • стальные кронштейны;
  • уплотнительные резинки (они идут в комплекте с трубами, но их, может, и не быть);
  • утеплитель для труб;
  • электрическая дрель и бур подходящего диаметра к кронштейнам;
  • ножовка по металлу или болгарка с отрезным диском;
  • напильник для изготовления фасок, в случае если будут обрезаться трубы.

Независимо от выбранного типа и схемы прокладки канализационной трубы, список материалов и инструментов одинаковый. Когда вы выбрали схему, по которой конструируется биоканализация, то самостоятельно сконструировать вы его не сможете, вам придётся обращаться к специалистам.

биоканализация

Ещё напомним, в случае выбора подключения канализации к центральной системе, необходимо собрать сначала, список разрешающих документов.

Виды канализационных систем в частных домах

Внешнюю уличную часть канализации загородного дома можно устроить в виде:

  • герметичного бака-накопителя;
  • септика (с одной либо несколькими камерами);
  • септика с инфильтратором;
  • биостанции с аэробной очисткой.

Плюс еще есть выгребные ямы, но их использовать стоит только на дачах при малых объемах стоков. Для обустройства канализации в коттедже с постоянным проживанием двух-трех человек следует выбирать только полноценный септик. Причем в одних случаях идеальным выбором будет простой накопитель, а в других – станция очисти с аэробными микроорганизмами.

Прежде чем покупать ту или иную модель, необходимо все тщательно взвесить

Здесь важно и количество проживающих в доме, и величина сточных вод в кубометрах за сутки, и характеристики грунтов на придомовом участке

Накопительный бак, герметическая емкость

Накопительный бак принято выбирать при высоком уровне грунтовых вод (УГВ). Этой герметичной емкости не страшны дожди и паводки, нечистоты из нее наружу выйдут только в крайней ситуации. Делать такой накопитель лучше всего из бетонных колец или железной цистерны. Выходит недорого и быстро. Единственный недостаток этого варианта канализации – постоянные траты на вызов ассенизаторской машины раз в две–три недели для откачки стоков.

Монтаж канализационного накопительного бака

Однокамерный септик

Однокамерный септик является немного усовершенствованным классическим выгребом в виде колодца с дренажным дном. Очищение стоков в нем происходит за счет прохождения вод из внутренней канализации частного дома через несколько слоев щебня и песка. Вызывать ассенизаторов здесь не надо, но чистить и промывать щебеночно-песчаный дренаж дважды в год придется. Подобный вариант сделать по деньгам выходит недорого, но он сможет справиться только с небольшим объемом сточных масс (подходит лишь для семей в пару человек).

Чем отличается однокамерный и двухкамерный септик

Двухкамерный септик с переливными колодцами-отстойниками

Септик с двумя или тремя камерами – это конструкция из нескольких переливных колодцев. Первый (и второй для отстоя, если он есть) делается герметичным, а последний наоборот идет с дренажом на дне. Такая канализация способна очистить достаточно большие объемы стоков из частного дома и не требует к себе особого внимания. Однако если грунтовые воды высоко расположены, то от подобного септического сооружения придется отказаться.

Устройство двухкамерного септика

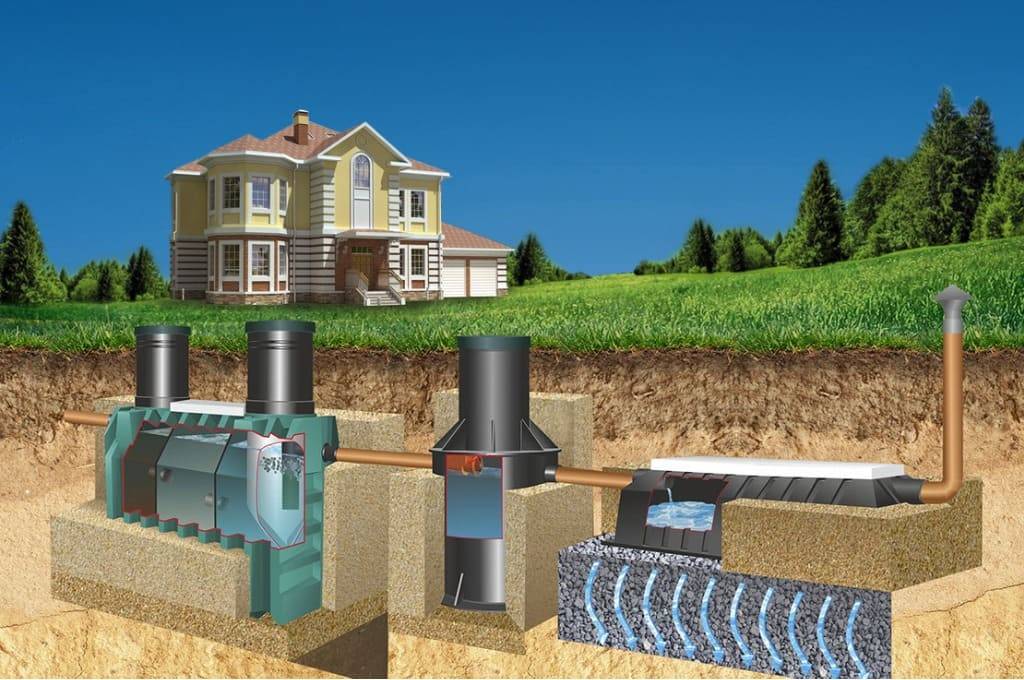

Септик с полем фильтрации

Если УГВ высок, а коттедж крупный, то для очистки стоков канализации можно смонтировать септик-накопитель с фильтрационным полем или инфильтратором. В этом случае дренаж воды в почву происходит также через песчано-гравийный фильтр. Однако здесь он расположен не на дне узкого вертикального колодца, а на располагаемом подальше от фундамента дома “поле” в виде дренажных труб или большой по площади инфильтрационной конструкции.

Варианты устройства фильтрационного поля

Септик с биофильтром

Анаэробный септик с биофильтром по деньгам обойдется дороже перечисленных выше вариантов. Однако он более эффективен и производителен. Плюс воду после очистки в нем можно использовать для полива огорода или мытья машины. Делается такая станция на заводе из пластика либо стеклопластика и внутри разбита на отсеки. Стоки постепенно перетекают в ней через несколько камер, в одной из которых есть специальные поедающие органику бактерии. Результат – очищенная на 90–95% вода на выходе.

Устройство септика с биофильтром

Септик с принудительной подачей воздуха

Аэробный септик (станция активной биоочистки) – это максимум по производительности и эффективности, что есть среди автономных систем канализации для частного дома. Очищение стоков здесь осуществляется микроорганизмами-аэробами, которым нужна постоянная подкачка кислорода. Делается это при помощи электрического насоса, такой септик энергозависим. Но зато скорость “поедания” бактериями органики получается высокой, а степень очистки колеблется в районе 98–99%. Серьезный минус – дороговизна станции.

Устройство и принцип работы септика с принудительной вентиляцией

Подключение дома к канализации с чего начать

Подключение канализации делится на два типа. Они бывают раздельные и смешанные. Раздельная используется в случаях, ливневых и бытовых подключениях. А вот смешанные, используется только при трубопроводе смешанного типа.

Стоит отметить, что сам застройщик финансирует канализационный ввод. Этот процесс связан с большими суммами. Но если у владельца дома нет таких денег, то есть возможность сэкономить. В данном случае, придется осуществить модернизацию централизованной ветки. В первую очередь, владелец обязан обратиться в водоканал и преложить свое сотрудничество, то есть определенную плату за работу. Если, в учреждении подтвердят ваше заявление, то часть суммы денег будет оплачена самой организацией. Однако, можно и заплатить деньги сговорившись с соседями. Если их устроит данный метод, то вам будет намного легче справиться с заданием.

Многие люди не любят заниматься хлопотливыми делами и предпочитают не ходить в различные учреждения. Существует оптимальное решение. Можно обратиться в компанию, где занимаются этими делами, предоставить все документы и оформить договор. Они все сделают за вас. Только перед тем, как довериться компании, необходимо уточнить, готовы ли они справиться с задачей. Не забывайте, что все услуги достаточно дорогие. Поэтому если у вас нет достаточных средств, то не стоит обращаться.

Самостоятельное устройство канализации

Для внутренней системы нужен:

  • трубопровод
  • стояк и фановая труба
  • ревизии
  • запорные элементы
  • выпуск (соединение с наружной системой).

Первый шаг — разводка труб от каждого прибора до стояка. Диаметр трубы у ванны, душа, раковин и моек — 50 мм, у унитаза — 100 мм. У всех сантехнических приборов монтируются колена, препятствующие попаданию в помещения неприятных «ароматов» из канализации. При монтаже и крепеже трубопровода необходимо учесть уклон (примерно 3 мм на метр). Стояк выводится над коньком и накрывается решеткой. Отверстие для вывода к наружному трубопроводу не должно быть меньше, чем 30×30 см.

Внешняя часть канализации состоит из:

  • трубопровода
  • колодцев
  • накопительной емкости или септика.

Трубопровод, расположенный выше уровня промерзания, лучше всего монтировать из чугуна. Использование материалов из пластика допускается при закапывании ниже уровня промерзания. В систему без насоса трубопровод укладывается с уклоном

Важно, чтобы отстойник или септик располагался не ближе, чем 5 м от жилого дома и 20 м (как минимум) от колодца с питьевой водой. Кроме того, необходимо обеспечить свободный подъезд машины ассенизаторов

Размер ямы для септика должен быть больше, чем емкость (чтобы можно было создать бетонную подушку на дне). При этом горловина емкости по окончании работ должна расположиться немного выше уровня грунта. Пространства между септиком и стенками ямы засыпаются цементно-песчаной смесью и утрамбовываются. После присоединения к септику труб и проверки герметичности и функциональности все траншеи засыпаются.

Систему для сбора талой и ливневой воды удобнее монтировать отдельно. Это позволит не увеличивать объем септика. Кроме того, талая и дождевая вода намного чище, чем бытовые стоки, поэтому ее можно использовать для технических нужд (например, полива).

Сначала нужно произвести на поверхности разметку и выкопать траншеи под отводы и трубы (с учетом уклона), а так же ямы под дождеприемники. Траншеи под отводы бетонируются, на дно траншей под трубы устраивается песчаная подушка толщиной 10 см. Водосборники обязательно оснащаются воронками, которые закрываются сетками. Все элементы ливневой системы соединяются.

Стоимость подключения системы канализации частного дома к общей сети зависит от стоимости оформления всех необходимых документов, объема материалов и их вида, стоимости работ подрядчика по монтажу. В зависимости от региона, общая сумма варьирует в пределах 50−150 тысяч рублей. Стоимость автономной системы может составить от 500 тысяч до 1,5 миллиона рублей. Чтобы сэкономить, можно сооружать одну систему на несколько домов.

https://youtube.com/watch?v=4IbYUyWsWV8

Прокладка наружной магистрали

Труба прокладывается с определенным уклоном

От места выхода канализационного патрубка из дома до септика необходимо проложить трубопровод. Магистраль должна лежать под уклоном, обеспечивающим сток загрязненной воды. Чем больший диаметр труб вы используете, тем меньший угол наклона требуется для их функционирования, в среднем он составляет 2 градуса. Глубина траншеи для прокладки труб должна быть больше, чем величина зимнего промерзания почвы. Если глубина траншеи мала, обеспечьте термоизоляцию магистрали.

Среднее значение глубины для прокладывания канализации составляет 1 метр, в теплых регионах достаточно опуститься на 70 см, а в холодных потребуется копать котлован до 1, 5 метра. Дно вырытой ямы засыпается плотной подушкой из утрамбованного песка. Эта процедура защитит трубы от смещения грунта.

Котлован под септик около забора

Оптимальным вариантом будет прокладка прямого трубопровода до коллектора. При необходимости выполнить поворот, это место оборудуют смотровым колодцем. Для магистрали можно использовать пластиковые и чугунные трубы диаметром в 110 мм, их соединение должно быть герметичным. После монтажа трубопровод засыпается песком, а потом грунтом.

Вывод и полезное видео по теме

Советы по монтажу пластиковых труб:

https://youtube.com/watch?v=YU7w3PuoGRQ%2520

Подробнее о разводке в санузле:

https://youtube.com/watch?v=1yS3-DAenOk%2520

Устройство вентиляции и вывод фановой трубы на крышу:

https://youtube.com/watch?v=RxoV2Syrz-M%2520

Составлением схем и проектированием разводки канализации в частном доме должны заниматься специалисты или, как минимум, люди с инженерным образованием.

Самостоятельное планирование от А до Я возможно только после тщательного изучения строительных норм и правил. А сборка системы канализации – совсем другое дело. Она по силам даже любителю, если четко следовать инструкциям и выполнять монтаж согласно схемам.

Остались вопросы, нашли недочеты или есть ценные сведения которые могут дополнить этот материал? Пожалуйста, оставляйте свои комментарии в расположенном ниже блоке.
