Прокладываем канализацию в частном каркасном доме своими руками? Пошаговая инструкция

Шаг 5: Укладка наружных труб

Наконец, после установки колодца переходите к финальному монтажу наружных канализационных труб. Стартовать можно как от дома, так и от ямы. В первом случае вам будет легче контролировать угол наклона трубопровода, поэтому лучше начинать именно от жилища. Угол здесь нужно выдерживать аналогичный, как и в случае с внутренними трубами – 2-3 см на метр, в зависимости от конкретного диаметра.

Монтаж труб не вызовет трудностей: укладываете изделия в траншею под необходимым уклоном и соединяете их между собой при помощи двусторонних муфт. По ходу установки регулярно проверяйте угол трубопровода.

Когда наружный трубопровод уложен, подсоедините его к выходному отверстию колодца, используя все те же муфты. Затем соедините выводную трубу внутренней канализации с первой наружной.

Завершающий штрих – засыпка траншеи и промежутков между стенками ямы и колодцем грунтом. При необходимости предварительно можете гидро- и теплоизолировать внешний трубопровод.

Как видите, монтаж канализации в частном доме на деле является не таким уж и трудным процессом. Подготовьте необходимые материалы и инструменты, разберитесь в правилах устройства системы и точно следуйте пошаговой инструкции – при соблюдении этих условий вы сможете своими руками выполнить все строительно-монтажные процедуры и обеспечить свое жилище качественной канализацией.

Монтаж внутри дома

Используя предварительно составленную схему, рассчитывают необходимый метраж труб и количество элементов соединения. Для монтажа внутренней разводки в доме на сваях используют полимерные трубы ПВХ (серого цвета). От всех точек слива воды трубы подводят к центральному стояку. Он делается из морозостойкой трубы ПВХ красного цвета.
Для отвода использованной воды применяются трубы диаметром 50 мм, для центрального стояка — 100 мм. Все элементы соединяются резиновыми уплотнителями, которые входят в комплектацию. Чтобы дополнительно защитить соединения от протечки, рекомендуется обрабатывать соединения силиконовым герметиком. Если трубы располагают внутри стены каркасного дома, их крепят в местах прорезей на сваях металлическими хомутами через резиновые прокладки. Нелишним будет позаботиться о помощнике, и тогда вы быстро сделаете всё своими руками.Преимущественно строят систему, когда вода течёт самотёком

При этом важно, чтобы выход к наружной канализации располагался ниже всех труб, входящих в центральный стояк. Обязательно следует выдерживать уклон в его сторону, который составляет на каждый метр 4 см

Для соединения горизонтальных труб и стояка используйте тройники и отводы, имеющие косой вход. При наличии подвала и желании расположить там сантехнику или оборудование, используют насос для принудительной подачи отработанной воды наверх.
Внутри дома монтируют вентиляционную трубу, которая называется фановой. Она выполняет важную роль подачи воздуха в систему, предупреждая образование засоров. Фановая труба присоединяется к стояку и выводится над крышей высотой 0,7—1,5 м.

Устройство классической канализации

В качестве примера рассмотрим систему канализации двухэтажного каркасного дома на сваях с максимальным набором сантехнического оборудования. В состав коммуникации входят такие компоненты, как:

Центральный стояк – это вертикально расположенная труба, в которую попадают все стоки с последующим отведением за пределы здания. Ее сечение должно быть не меньшим, чем диаметры всех остальных веток.

Фановая труба – она же вентиляционная, предназначена для соединения системы канализации с атмосферным воздухом. Выполняет две основные функции – компенсирует внутреннее давление в магистралях, а также обеспечивает отвод неприятных запахов за пределы дома.

Главная магистраль – горизонтально расположенная труба (или несколько труб), соединяющая центральный стояк с отводами сантехнического оборудования. Диаметр, как правило, такой же, как у стояка, но не меньше, чем у второстепенных веток.

Отводы и соединительные узлы – трубы, гофрированные патрубки, гибкие шланги, сифоны, гидравлические затворы и другие изделия, соединяющие центральную магистраль с сантехникой.

Смотровые тройники – фитинги, устанавливаемые на каждой горизонтальной магистрали, идущей к стояку. Нужны для регулярного осмотра и прочистки системы при засорах.

Вывод из дома – трубопровод, соединяющий стояк с трубой, проложенной под землей за пределами дома к септику.

Виды систем канализации

Существует несколько видов системы сбора отходов: центральная, накопительная, дренирующая, фильтрационная.

Центральная. Сточная труба дома подсоединяется к общей канализационной сети, по которой органические отходы собираются в городском коллекторе.

Далее стоки фильтруются, проходя несколько степеней очистки и уже безопасная вода попадает в местный водоем. За пользование домовладелец ежемесячно платит деньги.

В зависимости от расстояния центрального трубопровода до дома, принимается решение о целесообразности использования автономной или центральной системы канализации

Накопительная система – современный прототип выгребной ямы. Главным отличием является полная герметичность точки сбора отходов. Она может быть: бетонная, кирпичная, металлическая, пластиковая. Для этого на удаленном от жилого строения участке земли выкапывается ров для емкости.

Принцип работы накопительной системы сводится к сбросу органических соединений в герметичную емкость. Когда она наполняется, содержимое выкачивается ассенизаторской машиной.

Эта схема устройства индивидуальной канализации в частном доме получила широкую популярность благодаря невысокой стоимости.

Самая простая схема установки – это септик с дренажным колодцем. Он представляет собой своего рода золотую середину между строительными затратами и периодичностью чистки (+)

Дренирующий септик процесс сбора отходов аналогичен накопительному резервуару. Единственное отличие – отсутствие дна емкости. Это позволяет отстоявшейся воде уходить в грунт через дренирующую подушку. Дренажный колодец изготавливается из бетона или красного кирпича.

Фильтрационные установки монтируются на участках с большим водопотреблением. Вся система имеет от 1 до 4 емкостей, расположенных под землей. Первые три резервуара служат для сбора и последовательной чистки органики. Последняя емкость выполняет окончательную очистку.

По сути, фильтрационная установка сочетает элементы трех предыдущих типов канализации. В зависимости от производителя, элементы установки оборудуются разными системами очистки, позволяющими учесть местные условия.

Фильтрационный септик Танк. Такая установка занимает большую площадь участка. Высокий процент очистки не потребует вызова ассенизаторов в ближайшие 10 лет (+)

Если вы строите загородный дом и ломаете голову над тем, как обустроить канализацию, предлагаем ознакомиться с этапами монтажа самой эффективной и доступной системы – септика с дренажным колодцем.

Внутренняя канализация каркасного дома

Внутренняя канализация каркасного дома в своей основе мало отличается от канализации каменного или брусового дома. К основных деталям внутренней канализации относятся вертикальный стояк, который фановым выходом выводится через кровлю, а нижний участок переходит в отводящую к септику трубу; канализационные ветки, идущие от санузлов, кухни к основному стояку. Единственное отличие и преимущество канализационной системы каркасного дома — это возможность её скрытого монтажа. Стены и перекрытия каркасного дома полые и канализационные трубы можно провести без декоративных коробов. В этом таится скрытая проблема. На рынке России 99% канализационных систем представлены полипропиленовыми трубами, которые соединяются через резиновые уплотнители. Материал труб практически вечен, а вот резиновые кольца могут со временем высыхать. В итоге, спустя 10-20 лет появляется гнилостный запах, источник которого будет где-то за гипсокартоном и керамической плиткой.

Поэтому в Штатах и Канаде внутреннюю канализацию выполняют трубами ПВХ на клеевом соединении. Монтаж их очень прост, но вот цена в России на порядок отличается от заокеанских поставщиков. Это объясняется низким спросом на рынке, проблемами доставки и растаможки, а также монополизацией рынка. Тем не менее, такие трубы есть, их чаще всего применяют для водоснабжения бассейнов и устройства центральных пылесосов. Мировые лидеры: Genova и Nibco, которые имеют представительства и дистрибьюторов в России. У клеевой ПВХ канализации есть разные диаметры труб 1-1/2», 2», 3» и 4». Если вы выберете полиэтиленовые трубы, то доступные размеры обычно ограничиваются диаметрами 40, 50 и 110 мм. Магистральным стояком диаметром в 110 мм, который пойдет от унитазов, Вам будет сложно пересечь каркасные стойки шириной 150 мм без потери их стабильности. Американцы применяют трубы 3» (75 мм), что позволяет проходить каркасные стойки при соблюдении определенных правил.

Итак, первый этап устройства внутренней канализации начинается еще на этапе проектирования каркасного дома. Надо по возможности выбрать такое направление лаг перекрытия, чтобы крупные трубы канализации (75 или 110 мм) прошли вдоль, не пересекая их. Российские каркасные дома обычно тянутся вверх до 2-го или 3-го этажа, американские дома растут вниз в подвальное помещение, поэтому проблем с подводом канализации у нас всегда больше. Для первого этажа без подвала желательно оставить рабочий подпол, чтобы провести канализацию в нем, но если это невозможно, то ветки канализации ведутся к основному стояку максимально низко с уклоном 2 см на погонный метр.

Второй этап, рисуем от руки схему канализации, указывая сколько будет ванн, унитазов, раковин, биде и т.д. От каждого санузла с унитазом уходим магистралью 110 мм (3» для ПВХ), от кухни, душа, посудомойки и стиралки можно вывести магистрали диаметром 50 мм (1-1/2» для ПВХ). Отмечаем на схеме тройники, повороты, считаем погонные метры и отправляется покупать все необходимое

Обратите внимание, что желательно избегать крутых поворотов канализационных вод из вертикальных в горизонтальные участки под углом 90 0 и использовать тройники с углом входа 45 0. Ненесущие стойки можно подпилить до половины, для несущих пропил не более 25%. В этом случае можно спрятать трубы в короб или за обрешетку

В этом случае можно спрятать трубы в короб или за обрешетку.

Третий этап, который редко выполняется в России — устройство вентиляции для каждой ветки. Если магистраль представляет собой слепой участок, то во время слива воды может происходить срыв водяного затвора в сифоне, что приводит к появлению канализацонного запаха из септика. Чтобы этого избежать ставят вакуумные клапаны или устраивают вентиляционный выход, который соединяется с фановых стояком. В квартирах мы обычно не сталкиваемся с такими проблемами, так как максимальная длина магистрального участка 2-3 м. В доме труба от дальнего санузла может быть 10 метров и более. Одним из решений является применение сифонов меньшего диаметра, чем отводящей трубы. Например, из унитаза обычно выход 75 мм переходит в магистраль диаметром 110 мм; от ванных сифон диаметром 40 мм переходит в трубу диаметром 50 мм. Выбор за Вами.

Четвертый этап, устройство ревизионного доступа для каждой магистральной ветки. В случае засора откроем люк, выкрутим пробку и тросом протолкнем все в домовой стояк.

Как самостоятельно составить проект?

Чтобы правильно спланировать водопроводную систему, необходимо сначала составить план дома, расставив в нем все сантехнические устройства, технику, которая будет подключаться к водопроводу.

Все размеры указывают в едином масштабе, согласно реальным замерам помещений. Чем точнее будет составлен план, тем точнее можно будет определить необходимое количество материалов и комплектующих.

Схема водопровода должна как можно более точно отражать все точки водозабора, протяженность и расположение труб для транспортировки воды, и даже канализации, так как эти коммуникации часто ведутся рядом. Учитывается также количество фильтров, объем бойлера, параметры насосного оборудования.

Схему разводки необходимо максимально упростить, стараясь избегать пересечения труб. Водопроводные трубы располагают ближе к канализационным, чтобы скрыть их общим коробом. При размещении труб под полом вывод тройников располагают ровно вверх

Проектом должны быть учтены требования строительных нормативов, а также правила водоснабжения и водоотведения, утвержденные и действующие в стране.

Основные проблемы монтажа канализации

Не так сложно сделать внутреннюю часть канализации в здании, как оборудовать эту коммуникацию снаружи. А ведь канализационная система должна быть безупречна как внутри, так и вне дома.

Если дом стоит в районе, где есть возможность подключиться к общей магистральной сети центральной канализации, проблема утилизации биологических отходов решается проще. Но если приходится делать автономную систему, задача значительно усложняется, ведь тогда за ее жизнеобеспечением должен следить исключительно хозяин дома.

В большинстве случаев канализационную систему частного дома подключают к септику, а он может быть нескольких видов. Но есть ситуации, когда канализация в каркасном доме не может заканчиваться септической ямой, и приходится использовать иные сооружения.

Разводка и прокладка труб

В результате накопленного опыта сформировались определенные правила монтажа внутренних и наружных трубопроводов при прокладке канализации.  Выглядят они следующим образом:

  1. Независимо от места и способа его размещения, вида труб и других условий обязательным является соблюдение при прокладке уклона в сторону стока. При этом следует руководствоваться требованиями СНиПов, поскольку для каждого размера трубы требуется определенный уклон. Нарушение правил по его величине ведет, как правило, к образованию засора.
  2. Расстояния между объектами канализирования должны быть оптимальными по длине, если они превышаю 4-5 метров, необходима врезка ревизии. На 10-ти метровых участках нужно устанавливать ревизионный колодец.
  3. При прокладке канализации в загородном доме (подземный монтаж) нужно руководствоваться требования СНиП 2,04.03-85 и 2.04,01-85 в части соблюдение расстояний между отдельными объектами канализационной сети.
  4. В условиях России важным фактором является размещение трубопровода ниже нулевой точки промерзания грунта. Для обеспечения этого фактора траншея должна быть достаточно глубокой, но можно пойти по пути утепления канализации, вплоть до использования греющих кабелей при прокладке.
  5. Укладка труб канализации производится только на подушку из песка и им же производится укрытие сверху. Этот этап очень важен для их целостности.

При использовании пластиковых труб нужно осторожно выполнять трамбовку песчаного слоя. Лучшие результаты дает обильные пролив укрытия водой

При этом происходит наиболее качественное уплотнение, после чего можно производить засыпку грунтом. Смотреть видео

Прокладка труб канализации – Уклоны, соединения, диаметр и многое другое.

Watch this video on YouTube

Утепление трубы канализации

Это мероприятие позволяет избежать выполнения объемных земляных работ при прокладке коммуникаций в регионах с суровым климатом и защитить малозаглубленные трубы от перемерзания. Для этого применяются различные утепляющие материалы:

  • стекловата;
  • минеральная вата;
  • вспененный полистирол, и многие другие.

Для полной гарантии можно установить также и греющий кабель с датчиком включения при критичном понижении температуры. Понесенные затраты избавят от необходимости ремонтных работ и связанных с ними расходов. Устроенная таким образом канализационная магистраль не нуждается в глубоком заложении.

Выше мы уже рассмотрели требования по углу наклона труб самотечной канализации для внутренней системы. Они справедливы и для ее наружной части: 1-2 миллиметра на метр протяженности разводки.

Еще раз о правилах

  1. Изделия для монтажа должны быть без механических повреждений (сколы, трещины, вмятины недопустимы).
  2. Чем меньше поворотов в системе, тем надежнее магистраль
  3. При соединениях обязательно соблюдать герметичность
  4. Запрещено резать и укорачивать раструбы
  5. Сечение трубы выбирается в соответствии с количеством сантехнических устройств
  6. Горизонтальные трубы прокладываются под уклоном
  7. Внутреннюю магистраль следует фиксировать к полу или стене
  8. Обязательно устанавливать вентиляцию
  9. Установка «ревизий» является необходимой
  10. Монтаж стояка с горизонтальной трубой запрещено делать под прямым углом
  11. Подключение к сантехнике осуществляется гибкими шлангами
  12. Наружную систему следует утеплять
  13. На каждые 15 метров внешней канализации устанавливается смотровой колодец.

При соблюдении всех правил прокладки канализационных труб, монтаж будет качественным и долговечным.

Стоимость установке своими руками

Оплата услуг приглашенных специалистов стоит немалых денег. Но если проанализировать технологию монтажа по схеме разводки канализационной системы, становится очевидным, что нет в ней ничего, что нельзя было бы сделать самому правильно.

Смотреть видео

Утепление канализации в частном доме Канализация в частном доме своими руками Вакуумные клапаны

Watch this video on YouTube

Стоимость материалов можно просчитать уже на этапе проектирования, когда готова деталировка в соответствии с проектом. А суммарные затраты зависят от логистики, то есть – с учетом доставки до места монтажа.

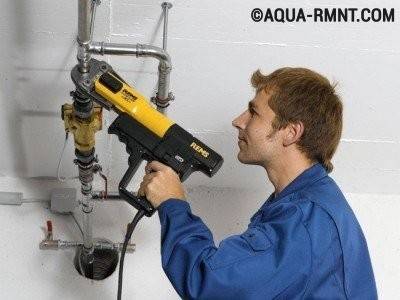

Монтаж отопительной системы и труб водоснабжения

Требования к прокладке труб отопительной и водопроводной систем в каркасном доме во многом похож, поэтому имеет смысл рассматривать особенности их монтажа одновременно. Поскольку ремонт скрытых коммуникаций затруднителен, следует тщательно продумать все нюансы. Так, использовать для прокладки внутри каркасных стен стальные или чугунные трубы не рекомендуется, поскольку эти конструкции подвержены коррозии. Кроме того, в металлических трубах быстро накапливаются солевые отложения, а заменить их будет достаточно проблематично.

Современные отопительные системы выполняют из очень прочных материалов. Трубы PEX (поперечносшитый полиэтилен), металлополимерные и металлопластиковые трубы могут прослужить до 75 лет. Причиной аварий и протечек при их эксплуатации чаще всего становится низкое качество соединений.

Чтобы предотвратить протечки необходимо уделить соединениям во время монтажа особенно пристальное внимание. Опрессовку отопительной системы рекомендуется проводить при повышенном давлении около 8-10 атмосфер

Следует увеличить рабочее давление в два раза и выполнять опрессовку в течение 8-12 часов. В это время необходимо регулярно проверять давление в системе. Если оно остается стабильным, значит, работы выполнены на достаточно высоком уровне.

Наличие небольших протечек во время контрольной опрессовки считается вполне допустимым. Обычно оно составляет 2-3 литра, но может достигать и 10-50 литров. Выявление слабых мест отопительной или водопроводной системы позволит предотвратить гораздо большие протечки, которые могут привести к обширному повреждению внутренних конструкций

При монтаже водопровода или отопительной системы следует свести количество соединений к минимуму, используя как можно больше длинных отрезков трубы, хотя такой метод может существенно увеличить расходы. Особого внимания заслуживает качество соединительных элементов. Не следует использовать дешевые фитинги китайского производства. Практика показывает, что примерно 20% таких деталей оказываются бракованными. В лучшем случае они выйдут из строя во время опрессовки, но хуже, если протечка произойдет в процессе эксплуатации, когда будут окончены отделочные работы. И еще — хотя трубы, как правило, очень прочные, они могут быть повреждены при неаккуратной транспортировке или во время погрузки-разгрузки.

На трубах холодного водоснабжения возможно появление конденсированной влаги, что следует учитывать при монтаже. Поэтому такие трубы обычно защищают специальным гофрированным рукавом, чтобы влага не попала на утеплитель и не повредила его. Отверстия под холодный водопровод делают примерно на 50-100 мм больше, чем диаметр трубы, защищенной гофрой.

Виды канализационных систем в частных домах

Внешнюю уличную часть канализации загородного дома можно устроить в виде:

  • герметичного бака-накопителя;
  • септика (с одной либо несколькими камерами);
  • септика с инфильтратором;
  • биостанции с аэробной очисткой.

Плюс еще есть выгребные ямы, но их использовать стоит только на дачах при малых объемах стоков. Для обустройства канализации в коттедже с постоянным проживанием двух-трех человек следует выбирать только полноценный септик. Причем в одних случаях идеальным выбором будет простой накопитель, а в других – станция очисти с аэробными микроорганизмами.

Прежде чем покупать ту или иную модель, необходимо все тщательно взвесить

Здесь важно и количество проживающих в доме, и величина сточных вод в кубометрах за сутки, и характеристики грунтов на придомовом участке

Накопительный бак, герметическая емкость

Накопительный бак принято выбирать при высоком уровне грунтовых вод (УГВ). Этой герметичной емкости не страшны дожди и паводки, нечистоты из нее наружу выйдут только в крайней ситуации. Делать такой накопитель лучше всего из бетонных колец или железной цистерны. Выходит недорого и быстро. Единственный недостаток этого варианта канализации – постоянные траты на вызов ассенизаторской машины раз в две–три недели для откачки стоков.

Монтаж канализационного накопительного бака

Однокамерный септик

Однокамерный септик является немного усовершенствованным классическим выгребом в виде колодца с дренажным дном. Очищение стоков в нем происходит за счет прохождения вод из внутренней канализации частного дома через несколько слоев щебня и песка. Вызывать ассенизаторов здесь не надо, но чистить и промывать щебеночно-песчаный дренаж дважды в год придется. Подобный вариант сделать по деньгам выходит недорого, но он сможет справиться только с небольшим объемом сточных масс (подходит лишь для семей в пару человек).

Чем отличается однокамерный и двухкамерный септик

Двухкамерный септик с переливными колодцами-отстойниками

Септик с двумя или тремя камерами – это конструкция из нескольких переливных колодцев. Первый (и второй для отстоя, если он есть) делается герметичным, а последний наоборот идет с дренажом на дне. Такая канализация способна очистить достаточно большие объемы стоков из частного дома и не требует к себе особого внимания. Однако если грунтовые воды высоко расположены, то от подобного септического сооружения придется отказаться.

Устройство двухкамерного септика

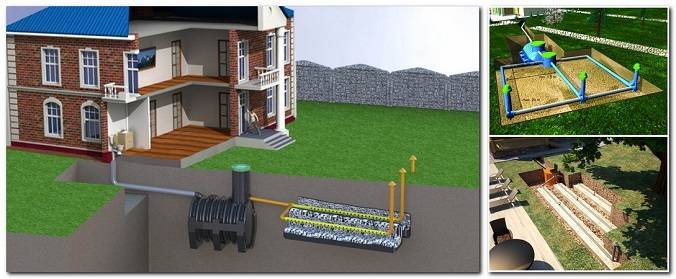

Септик с полем фильтрации

Если УГВ высок, а коттедж крупный, то для очистки стоков канализации можно смонтировать септик-накопитель с фильтрационным полем или инфильтратором. В этом случае дренаж воды в почву происходит также через песчано-гравийный фильтр. Однако здесь он расположен не на дне узкого вертикального колодца, а на располагаемом подальше от фундамента дома “поле” в виде дренажных труб или большой по площади инфильтрационной конструкции.

Варианты устройства фильтрационного поля

Септик с биофильтром

Анаэробный септик с биофильтром по деньгам обойдется дороже перечисленных выше вариантов. Однако он более эффективен и производителен. Плюс воду после очистки в нем можно использовать для полива огорода или мытья машины. Делается такая станция на заводе из пластика либо стеклопластика и внутри разбита на отсеки. Стоки постепенно перетекают в ней через несколько камер, в одной из которых есть специальные поедающие органику бактерии. Результат – очищенная на 90–95% вода на выходе.

Устройство септика с биофильтром

Септик с принудительной подачей воздуха

Аэробный септик (станция активной биоочистки) – это максимум по производительности и эффективности, что есть среди автономных систем канализации для частного дома. Очищение стоков здесь осуществляется микроорганизмами-аэробами, которым нужна постоянная подкачка кислорода. Делается это при помощи электрического насоса, такой септик энергозависим. Но зато скорость “поедания” бактериями органики получается высокой, а степень очистки колеблется в районе 98–99%. Серьезный минус – дороговизна станции.

Устройство и принцип работы септика с принудительной вентиляцией
