Необходимо ли делать скрытую проводку в каркасном доме своими руками? Обзор

Способы прокладки

Выполнить прокладку электропроводов в каркасном доме можно наружным (открытым) либо скрытым способом. Первый предполагает монтаж своими руками кабелей по стенам, а второй – внутри них. И в обоих случаях укладку придется делать с учетом конструктивных особенностей здания.

Наружная

Наружную проводку можно сделать четырьмя способами:

  1. Кабель с двойной изоляцией, зафиксированный на стенах с помощью клипс либо скоб.
  2. Витой провод на керамических изоляторах.
  3. Силовая линия в кабель-канале или пустотелом плинтусе.
  4. Электропровод в металлической либо пластиковой гофре (трубе).

Варианты проведения открытой проводки

Этот вариант дешевле и проще в самостоятельном исполнении. Потом такую внутреннюю электросеть в своем доме можно без особых проблем дополнять новыми линиями и розетками. Однако выглядит она не слишком эстетично и подвержена внешним повреждениям. Изоляцию открытого провода банально может перегрызть домашнее животное или мышь.

Открытая проводка это лучший вариант для каркасных домов

Скрытая в обшивке проводка

Скрытая электропроводка не видна, интерьер коттеджа получается более красивым. Однако стоит подобный вариант разводки дороже открытого. Плюс из-за особенностей конструкции деревянного каркасного дома сделана она может быть только путем прокладки в его стенах и межэтажных перекрытиях стальных либо медных труб. По строительным нормативам проводить электрические кабели в древесине или пенопласте без дополнительной защиты из негорючего металла нельзя категорически.

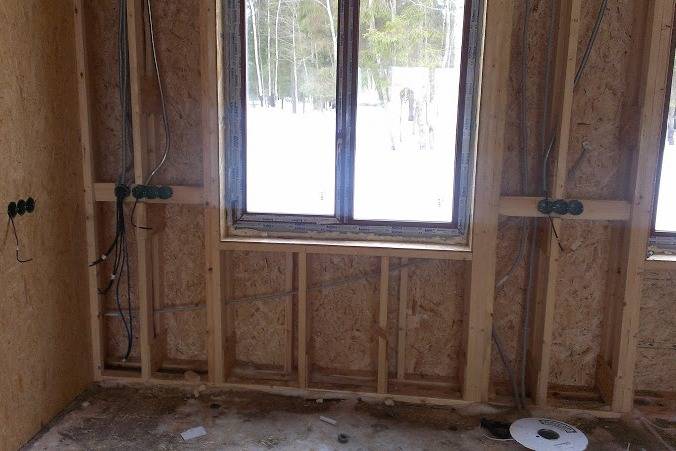

Разводка скрытым способом осуществляется еще на этапе строительства

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

  • Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.
    В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой
  • Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.
    Установка дюбеля
  • Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.
    Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Варианты проводки в каркасном доме

Электропроводка может быть наружной или внутренней. Для сохранения прочности и эстетичности каркасной конструкции часто используется первый вариант, при котором провода монтируются внутри кабель-каналов. Этот вид сети прокладывается при окончании всех строительных и отделочных работ.

Кабель-каналы обеспечивают эстетичность электропроводки

Преимущества и недостатки

Скрытая или внутренняя проводка обустраивается на этапе строительных работ и монтируется внутрь стен. При этом наружу выступают лишь розетки, выключатели, а все остальные детали спрятаны внутри стен. Отсутствие возможности организации дополнительного подключения является минусом этого варианта для каркасного дома. А также отрицательной чертой внутренней проводки считается невозможность периодической оценки состояния сети, сложности в оформлении страховки. При этом финансовые и временные затраты на обустройство очень высоки.

Более практичным и безопасным видом проводки для каркасного дома является наружная система электросети. При необходимости можно легко создавать дополнительные подключения, используя распределительную коробку. При возникновении неполадок или для проверки системы легко открыть кабель-канал и устранить неисправности, предварительно отключив подачу энергии.

Способы прокладки

Рассмотрим основные способы прокладки электрического кабеля в каркасном доме.

Наружная

Наружный монтаж электрического кабеля в каркасном доме можно выполнить самостоятельно. Есть несколько вариантов.

Открытый кабель

При обустройстве данной проводки используется жесткий провод с двойной/тройной изоляцией из материалов, не поддерживающих горение. Чтобы закрепить линию на стенах, установите специальные скобы. Для снижения вероятности возгорания между кабелем и деревянной стеной следует разместить подложку из асбеста или металла. Ее ширина напрямую зависит от толщины кабеля и делается на 20 мм больше (линия прокладывается прямо посередине).

Наружная проводка в каркасном доме

Данный метод является наиболее дешевым и надежным, однако электропроводка смотрится неэстетично. Еще хуже выглядит система в том случае, если рядом расположено сразу несколько проводов. С другой стороны, такой вариант подходит для домов в ретро-дизайне или стиле лофт.

Электротехнические трубы

Электрические провода можно спрятать в специальные гофрированные трубы, сделанные из негорючих материалов. Они способны выдерживать высокие температуры, а диаметр позволяет размещать внутри несколько кабелей. При помощи особых клипс труба фиксируется на деревянных стенах здания.

Проводка занимает минимум свободного пространства, повышается электрическая и пожарная безопасность, снижается риск механических повреждений при эксплуатации. Однако вновь можно говорить о неэстетичности, связанной с неопрятным внешним видом металлических труб. Они же будут притягивать с улицы пыль и грязь.

Укладка провода в электротехнических трубах

Кабель-каналы

Такие защитные приспособления для электрической проводки имеют более лаконичный и продуманный дизайн, чем и выигрывают у гофрированных труб. Изделия выпускаются в разной цветовой гамме, благодаря чему вписываются в любой интерьер или экстерьер. Идеально ровные кабель-каналы могут выявить потенциальный недостаток каркасного дома — кривизну стен. Но если дом построен на совесть, то этого не произойдет.

Кабель-канал – пластиковый короб, устанавливаемый на стенах или потолке. Для фиксации используются саморезы или клей. Пластик, из которого производятся изделия, не поддерживает горение и сохраняет свойства при воздействии высоких температур.

Кабель-каналы выпускаются разной расцветки и габаритных размеров. Конкретная ширина подбирается в зависимости от коммуникаций. После фиксации короба на стене, внутри укладывают кабель, а затем прячут его под крышкой.

Открытая проводка в кабель-каналах

Основной минус кабель-каналов связан с потенциальной усадкой каркасного дома, из-за чего изделия начнут трескаться. В результате придется повторно заниматься электропроводкой, менять различные компоненты. К перечисленным выше преимуществам добавим умеренную стоимость изделий и простоту монтажа.

Скрытая в обшивке проводка

В ПУЭ перечислены основные правила и рекомендации, которыми нужно руководствоваться при прокладке кабеля внутри стен или перекрытий. Выше мы писали, что скрытая проводка должна быть дополнительно защищена металлическими трубами. Труб придется покупать много, поэтому общая стоимость электрификации дома существенно возрастает. В соответствии с СП можно обойтись более бюджетным вариантом, заменив трубы гофрой или металлорукавом. Однако, если позволяют финансы, лучше не экономить.

Приобретая металлические трубы, старайтесь подбирать изделия с толщиной стенок 2–4 мм. Данная величина позволит изделиям выдерживать высокие температуры, образующиеся при коротких замыканиях. Чтобы избежать образования ржавчины, окрасьте трубы изнутри или снаружи либо купите оцинкованные элементы.

Металлические трубы для укладки кабеля

Любая электрическая проводка имеет многочисленные изгибы и прочие особенности трассы, поэтому трубы придется сваривать между собой или крепить за счет резьбы. Чтобы упростить процесс монтажа, следует отдать предпочтение медным изделиям, однако они стоят дороже оцинкованных стальных. Для защиты пластикового слоя изоляции наденьте защитные втулки на концы обрезанных труб.

Трубы монтируются на начальных этапах строительства. Вам гарантированно понадобится физическая помощь. Подобный вариант проводки в каркасном доме требует много времени и серьезных капиталовложений, поэтому является крайне нерациональным.

Какой тип проводки выбрать

В соответствии с обновленными правилами обустройства помещений для электрификации частного дома разрешается использовать только кабели с медными жилами. Если строение будет оснащено линиями из алюминия, инспекторы не дадут разрешения на его ввод в эксплуатацию.

В зависимости от напряжения, которое поступает в здание, выбирается трехжильный кабель для 220 В и пятижильный для 380 В.

Выбор проводки делается исходя из мощности потребителей, которые планируется подключить к сети.

Оптимальное сечение провода для различных направлений:

  • верхний уровень: лампы, люстры, подсветка, сигнализационные датчики, видеокамеры — 1,0-1,5 мм²;
  • розетки в жилых комнатах — 2,5 мм²;
  • мощные приборы: плиты, духовки, водонагреватели — 4,0 мм².

Этапы установки электрики в каркасном доме

В современном доме установка электрики является необходимой процедурой для полноценного функционирования коммуникаций. Вопрос о проводке при строительстве каркасного дома необходимо решить на этапе проектирования, то есть – определиться с наиболее эффективным, удобным и безопасным вариантом

Важно понимать, что ошибка, связанная с электрической проводкой, может привести к пожару и стать угрозой для жизни людей. Соответственно, электрика в деревянном доме должна иметь высокие параметры безопасности и отвечать требованиям законодательных норм. Один из наиболее простых способов монтажа электропроводки – закрепление проводов по поверхности стен, потолка или пола

Но этот вариант имеет существенный эстетический недостаток – обилие проводов и коробов в жилой комнате создают эффект технического помещения и портят декоративный вид

Один из наиболее простых способов монтажа электропроводки – закрепление проводов по поверхности стен, потолка или пола. Но этот вариант имеет существенный эстетический недостаток – обилие проводов и коробов в жилой комнате создают эффект технического помещения и портят декоративный вид.

Более дорогой и сложный, но эстетически приемлемый способ электрификации каркасного сооружения – монтаж скрытой проводки, который выполняется на этапе возведения дома. Необходимо заранее определиться с расположением розеток, включателей и счетчиков, поэтому лучше доверить профессионалам разработку и реализацию проекта электрики в деревянном доме под ключ. При монтаже скрытой проводки в стенах каркасного дома кабеля должны помещаться в специальные кожухи, а в местах переходов между стенами и перегородками проводится укрепление металлическими кольцами во избежание деформации проводов при усадке конструкции.

Важно понимать, что нарушение правил монтажа и эксплуатации силовых кабелей может стать причиной возгорания деревянного сооружения. Чтобы минимизировать эти риски необходимо следовать основным правилам установки электрики в каркасном доме:

  • при монтаже использовать гофрированные рукава, металлические трубы или другие специальные кожухи для проводов;
  • покупать качественные провода с подходящими показателями физической прочности и потребительской мощности;
  • выбирать проводку с учетом пиковых нагрузок на объекте;
  • следовать основным нормативным правилам безопасности.

Особого внимания требует участок электропроводки от счетчика до входа в дом, ведь он не защищен от перегрузок и короткого замыкания. Если этот участок небольшой и не имеет поворотов, достаточно спрятать провода в металлическую трубу. Но электропроводка протяженностью более двух метров требует более радикального варианта – монтаж дополнительного автомата защиты перед входом проводов в дом. Конечно, оборудование должно быть защищено от осадков герметичным боксом.

Последний этап оснащения дома электричеством – монтаж электрощитка. Не рекомендуется выполнять эту работу самостоятельно при отсутствии профессиональных знаний и навыков. Среди основных составляющих грамотного монтажа электрощитка:

  • наличие проекта электропроводки;
  • выбор оптимального места с учетом особенностей объекта;
  • схема сборки оборудования;
  • правильный подбор варианта корпуса и других комплектующих;
  • компетентный монтаж и подключение к кабелю электропитания.

При монтаже электрики в деревянном доме стоимость зависит от выбранной конфигурации оборудования и способа установки, протяженности проводов и других факторов.

Внимание! При установке электропроводки нельзя допустить малейшей ошибки, ведь это может негативно сказаться на работе бытовой техники и пожарной безопасности конструкции. Доверяйте данный вид работ только опытным профессионалам!

ГК «Конкиста

ГК «Конкиста

»проводит все виды Клининговых, Строительных и ремонтных работ и Ремонт и обслуживание инженерных коммуникаций , Промышленный альпинизм в Москве и Московской областиПолучите консультацию и расчет стоимости, звоните +

Электромонтаж проводки от распределительного щитка

От распред щита монтаж электропроводки в доме может быть двух видов:

  1. Скрытая проводка от РЩ до распределительных коробок, выключателей, розеток делаются штробы, в которые вкладывается кабель. Для остальных элементов, алмазной коронкой сверлятся круглые отверстия Ø72-80 мм, в них вставляются коробки и подрозетники. После того как проводка расключена и проверена, концы проводов выведены в места подключения подрозетники и коробки фиксируются гипсом или алебастром.

Чтобы облегчить физические нагрузки на свои руки, штробы можно не делать, плоские кабеля специальными клипсами крепятся к бетонным и кирпичным стенам. Потом все это закрывается слоем штукатурки, при условии, что элементы крепления не будут выступать более чем на 1.5 см.

  1. Открытая проводка применяется на сборно-щитовых и деревянных стенах, распределительные коробки, розетки, выключатели привинчиваются к стене шурупами. Провода для эстетичного вида лучше уложить в пластиковые кабель-каналы, они бывают разной ширины высоты. Размеры выбираются в зависимости от количества и толщины кабелей, расположенных на интервале. Кабель каналы делают различного цвета, можно удачно подобрать под любой интерьер, дерево светлой или темной породы, или белый пластик на чистую гипсокартонную стену. Монтаж открытой проводки легче выполнить самому, он менее трудоемкий.

Практика показывает, что при монтаже в частном доме делают между распределительными коробками кабель-каналы большего размера, от коробки до выключателя или розетки, достаточно узкого и неглубокого. По общей магистрали между коробками осветительные группы прокладываются кабелем с проводами S 1,5 или 2,5 кв./мм. От коробки до выключателей и осветительных приборов провод S – 075-1,5 кв./мм. В розеточных группах, между коробками провод S – 4 кв./мм, после коробки 2,5 кв./мм.

Обратите внимание, коробки, розетки и выключатели, для скрытой и наружной проводки имеют разные конструкции. Для нагревательных приборов большой мощности, теплых полов, отопительных котлов, сплит-систем, стиральных машин и кондиционеров и других бытовых приборов прокладываются отдельные кабеля, от каждого прибора до щитка, и ставится индивидуальный автомат защиты

Сечение провода на этих группах не менее 4-6 кв./мм в зависимости от мощности электробытового оборудования. Корпуса такого оборудования обязательно заземляются.

Все кабели должны иметь три или четыре жилы, по требованиям ПУЭ (правила устройства электроустановок), электромонтаж делается только медными проводами.

Все современные электробытовые приборы и розетки имеют клеммы для провода заземления. На всех розетках и осветительных приборах выводится проводник с желто-зеленой изоляцией. В распределительных коробках эти провода соединяются в один контакт. В итоге общий провод заземления выходит на заземляющую планку распределительного щита и контур заземления.

Красный провод подключается к фазе, его надо обязательно провести на розетки и выключатели, синий считается нейтральным

Обратите внимание, что эти требования невозможно выполнить в распределительных коробках осветительной группы. Особенно когда подключается люстра к многокнопочному выключателю

В коробке на таких коммутациях допускается соединять провода любого цвета, но на выключатель общим проводом должен выходить, красный с фазой. При внимательном подходе все доступно сделать своими руками.

Коммутация электроточек – как установить и сделать надежные контакты

Для обеспечения всех помещений электричеством  делаем развод проводки в  распределительных коробках. Они изготовлены из различных материалов, имеют разнообразную форму. Одни предназначены для установки на поверхности – подходят для открытой проводки, другие утапливаются в стену, применяются для скрытой проводки. От них проводники направляются на розетки, к выключателям, светильникам.

При монтаже учитываем расцветку проводов: фазный белого цвета (на схеме L), нулевой синий (N), заземляющий с зелеными и синими полосами (РЕ). Для повышенной надежности контактов используем клеммы фирмы WAGO. Это простые изделия пружинного типа. Зачищаем изоляцию, вставляем концы проводов в клемму, где они сами прочно фиксируются, прижатые пружиной. Подключение очень качественное, контакты никогда не греются.

Останавливаем выбор на розетках, конструкция которых предусматривает заземление. Они отличаются внешним видом: имеют два пружинящих контакта снаружи. В розетках с подключением трех проводов при установке вилки сначала подключается заземление, затем фаза и нуль. Это обеспечивает безопасность при повреждении проводки. Выключатели также должны иметь три контакта, один сбоку служит для заземления.

Каркасное домостроение сопровождается различными мифами. Отдельные из них связаны с обеспечением электричеством сооружений такого типа. При этом ссылаются на повышенную пожароопасность каркасных зданий. Следует отметить, что этот фактор зависит только от конкретных материалов, использованных при строительстве. Относительно проводки, то умело выполненный монтаж, применение качественных материалов и комплектующих снижают уровень пожароопасности от электричества до минимального уровня.

Резьбовое соединение проводов

Пайка является самым надежным видом соединения проводов и контактов,
но создает – неразъемность соединений.

Поэтому самым распространенным видом соединения проводов с электрическими
контактами приборов является резьбовым.

Линейное расширение от изменения температуры у разных металлов
не одинаково. Особенно сильно меняет линейные размеры алюминий. Поэтому со временем
между контактом соединенных металлов образуется зазор, Для того, что бы забыть об
обслуживании под винты устанавливаются шайбы гровера. Гровер нивилирует возникающие
тепловые расширения.

Нужно ли делать полукольца под резьбовым соединением?

Если не делать у проводника полукольцо, то площадь соприкосновения
провода с контактной площадкой электроприбора будет гораздо меньше, а это значит,
что в определенных случаях, могут возникнуть проблемы.

Как еще монго увеличить площать соединения в резьбовом соединении?

Для увеличения площади поверхности проводника его можно расплющить.
например, плоскогубцами, надфилем или на наковальне.

Использование клеммных колодок

Сама клеммная колодка представляет собой изолирующую пластину
с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми.

Клеммные колодки по способу закрепления в них проводов делятся
на клеммники с затягивающим винтом и на клемники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один
недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно
актуально при подсоединении алюминиевых или многожильных проводов.

Хотя надежность соединения проводов в клеммных колодках ниже,
чем при соединении пайкой, но времени на выполнение электромонтажа тратится на много
меньше. Неоспоримым достоинством клеммных колодок является возможность соединения
в электрической проводке медных и алюминиевых проводов, так как латунные трубки
покрыты хромом или никелем.

Пружинные клеммы Wago – Ваго

Для использования этого типа соединений, с токопроводящей жилы
снимается изоляция и вставляется в клемму. Самые распространенные клемники выпускаются
фирмой «Wago» (Ваго).

А, что за белая паста находится внутри клемника Ваго?

Внутри клемников находится специальная паста, недопускающая окисления.
Поэтому, в подобных клемниках можно зажимать медные и аллюминевые провода.

Клеммники Wago бывают двух конструктивных исполнений, одноразовые,
когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко
как вставлять провода, так и вынимать.

Клемники рассчитаны на соединения любых видов одножильных проводов,
в том числе и медных с алюминиевыми проводами сечением от 1,5 до 2,5 мм 2.
По заявке производителя, колодка рассчитана на соединение электропроводки в соединительных
и распределительных коробках с силой тока до 24 А.

Клеммная колодка Wago является современным средством соединения
проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные
способы соединения.

Монтаж в доме

Выполнить проводку в доме своими руками при наличии минимальных познаний в электромонтаже несложно даже начинающему электрику. Сложность здесь кроется в правильном расчете сечения жил и параметров защитных устройств. Этот вопрос лучше доверить профессионалу. Если должных познаний в электротехнике нет, то проектировать электросеть себе в коттедж самостоятельно не стоит.

Перед монтажом проводки следует разметить местоположение электроприборов

Порядок действий

Электропроводка в каркасном доме монтируется в несколько шагов:

  1. Производится разметка линий укладки проводов и мест под розетки, выключатели и распределительные коробки.
  2. Собирается вводной щит с УЗО, дифавтоматами и счетчиком электроэнергии.
  3. Выполняется просверливание деревянных перегородок и перекрытий в местах прохождения сквозь них кабелей.
  4. По разметке укладываются защитные короба, трубы или кабель-каналы и в них протягиваются электрические провода.
  5. Устанавливаются и подключаются выключатели с розетками.
  6. Производится проверка сопротивления изоляции и работоспособности системы.

Выбирая провода и конструкции особое внимание уделите пожарной безопасности

Варианты соединения кабелей

Соединять проводку в каркасном доме рекомендуется с помощью пружинных или винтовых клемм. Этот вариант наиболее надежен и прост при самостоятельном монтаже. Пайку сделать сложнее, а скрутка по неопытности часто выходит не слишком долговечной.

Если провода приходится укладывать внутри стен каркасника или по ним за декором, то делать это следует исключительно с применением металлических труб. Скрытая схема электропроводки в частном доме, построенном полностью или в основном из дерева, должна реализовываться только таким образом. Использовать здесь гофры либо пластиковые трубки по нормам ПУЭ нельзя. Допустимы только трубы из стали, нержавейки или меди.

Заземление

Особое внимание должно быть уделено заземлению. Внутри дома оно делается посредством специального контура на отдельной шине в распределительном щите. А снаружи внешняя его часть выполняется в виде трех забитых в землю и соединенных вместе сваркой металлических уголков

А снаружи внешняя его часть выполняется в виде трех забитых в землю и соединенных вместе сваркой металлических уголков.

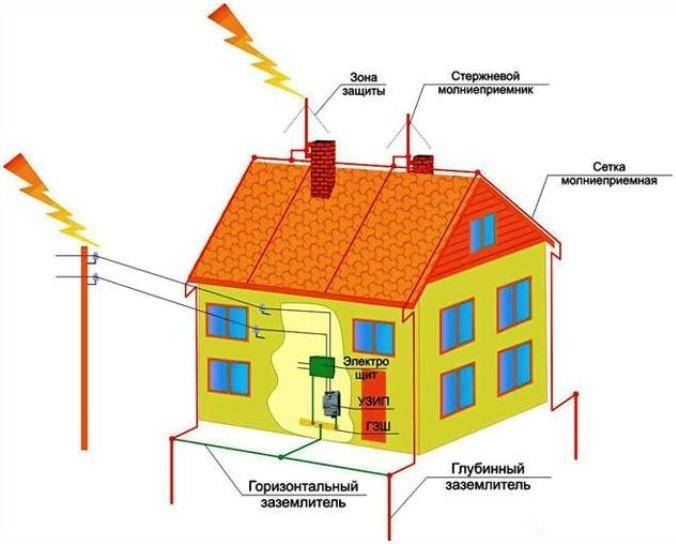

Схема расположения заземления в частном доме

План раздела

Статья находится на этапе дописки. Вот планируемые подразделы

Электросчетчик

Типы кабелей для проводки в каркасном доме: медные, алюминиевые провода,
сечение проводов, дополнительная обертка

Соединение проводов в каркасном доме: скрутка, соединительные
фишки, скрутка проводов, спайка проводов

Монтаж кабеля в каркасном доме: в гофре, в канале, открытым
способом, скрытая электропроводка, открытая электропроводка, электропроводка в каналах,
электропроводка в гофрированной трубе

заземление дома– схема заземление, для чего делается,
как сдать дом в эксплуатацию.

Автоматы: реле тока, электрические автоматы

Электропроводка своими руками, какой кабель использовать,
сп 31 105 2002, Электропроводка в каркасном доме

Наружная электропроводка

Электрический ящик, электроящик

Правила электропроводки, требование к электропроводке,
нормы электропроводки

Проверка электропроводки

Инструменты для прокладки электропроводки

О Рукавах и электрических каналах при проводке электричества в каркасном доме

1.ВВГНГ негорюч

2.НЮМ более того, самозатухает

3.Гофра не всякая, но тоже самозатухает. По большому счету при ее использовании
удобно менять вышедший из строя кабель.           При использовании НЮМа она (не
считая 3го пункта) бесполезна. Есть еще риск, что крыски погрызут гофру вместе с
проводами. Оголив жилы они тем самым провоцируют вероятность КЗ.

4.Далее идет металлорукав. он по своей сути дает более надежную защиту от проникновения
температуры дуги от КЗ к горючему нутру стены. Кроме того, его можно заземлить,
тем самым убрав наводки и уменьшив электрополя в зоне проживания. Ну и 100% защищает
от грызунов. Хотя когда речь идет о крысах, я ни в чем не уверен. И тут вступает
одно но. При КЗ достаточно мощных силовых проводов(хотя бы 2,5 квадрат) могут возникнуть
такие условия, что металлорукав будет прожжен. То есть дуга опять вырвется внутрь
стены. Со временем дерево теряет как бы сказать.. в общем трухлявеет. То есть образуется
древесная пыль. Которая черезвычайно горюча. Кроме того, еще важна степень горючести
утеплителя, обшивки, каркаса стен и пароизоляции. Вот и выходит, что по пожарным
нормам к сожалению металлорукав так же не идеален. И наконец, Если Вы хотите иметь
отменный сон, на 100 процентов не опасаться за собственную жизнь и имущество, то
применяйте сертифицированну трубу 6016, с металическими распредкоробками, с заземлением.

Кстати напрямую sp 31-105-2002, напрямую не предписывает использовать подобную
схему организации электро проводки, но.. у принимаещего инспектора может быть иной
взгляд на ее организацию в деревянном доме. Сам я трубой не пользуюсь – много мороки,
впечатление что дуешь на холодную воду, ну и попробуй ее сейчас купи 🙂 НО, все
же рекомендую пользоваться полиамидами и металлоруковом. Всем удачи :)

Прокладка электропроводки в электротехнических коробах и кабель-каналах

В данном случае проводка укладывается в пластиковые специальные короба, которые называют кабель-каналами, они должны быть сделаны из огнеупорного пластика.

Чтобы аккуратно установить кабель-каналы, необходимо затратить немало терпения и времени.

Стальные электротехнические короба:а — прямой; б— тройниковый; в — угловой для измерения трассы в горизонтальной плоскости; г — угловой для изменения трассы в вертикальной плоскости.

Использование коробов дает возможность изменять конфигурацию прокладки электропроводки и добавочно размещать выключатели и розетки.

На рынке можно повстречать короба различных цветов и размеров. В комплекте даются разные добавочные элементы: уголки, как внешние, так и внутренние, заглушки, стыки. Это дает возможность в значительной степени упростить процесс установки электропроводки в каркасном доме.

Но у этого способа есть и ряд недостатков, среди которых самый частый – размещение на непросохшей деревянной вагонке коробов. Со временем дерево коробится, и короб начинает деформироваться.

Прокладку в кабель-каналы проводки необходимо проводить только после полного высыхания древесины. В таком случае удастся избежать повреждения проводки в результате ее деформации.

Из перечисленных выше способов прокладки электропроводки использование кабель-каналов приводит к увеличению стоимости процесса. Но если сопоставить все недостатки и преимущества, это самый предпочтительный способ укладки электропроводки.

Ввод силового кабеля в дом

Для подключения дома к магистрали электроснабжения используют провод с увеличенным сечением (подбирается с учетом мощности потребителей с запасом не менее 20-25%). Вне зависимости от способа прокладки кабель подсоединяется через опломбированный сбытовой компанией прибор учета, смонтированный в защитном контейнере. Следует предусмотреть автоматический выключатель, позволяющий обесточить весь дом в случае аварии или на время ремонта внутренней проводки.

Прокладка по воздуху

Воздушная линия строится на базе алюминиевого несущего кабеля СИП, который прокладывается по столбам. Внутри провода проходит стальной трос, обеспечивающий необходимую прочность магистрали. Для крепления троса на стене предусматривают металлические кольца, а кабель вводят в помещение через наклоненный вниз (для защиты от проникновения конденсата и осадков) гофрированный рукав.

Прокладка в земле

Владельцу здания необходимо правильно выкопать траншею, которая должна защитить кабель от грунтовых вод и перегрузок из-за смещения почвы. Следует предусмотреть предупредительные маркировки, указывающие на линию прокладки провода. Технология отличается увеличенной себестоимостью, но предотвращает обрыв провода падающими деревьями, налипшим мокрым снегом или порывами ветра.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
