Как сделать заземление в частном доме, на даче

Необходимость заземления на дачном участке

Разумеется, в первую очередь, нас интересует здоровье и жизнь семьи и гостей. Все мы устроены так, что при протекании тока недопустимой величины через тело человека наступает летальный исход. Само по себе высокое напряжение, даже при малом токе, вызывает ожог. Так что прикосновение к старому холодильнику, у которого фаза попала на корпус, не обрадует никого.

В душе на дачном участке случаются приключения и хуже того: тэн самодельного водонагревателя может быть пробит, и при попытке включении воды удар током неизбежен. Также опасна неоднократно перегретая электродрель, сварочный аппарат или перфоратор: напряжение может оказаться на металлическом корпусе инструмента.

Воздействие тока на организм человека

Примечательно, что в нетрезвом состоянии сопротивление тела человека становится заметно ниже 1 кОм, и поражение будет еще сильнее. Конечно, где же еще расслабиться, как не на даче? Значит, есть еще одна причина обустроить надежное заземление! Применение приборов защиты людей, электропроводки, техники и приборов типа УЗО в полной мере возможно также только при наличии заземления.

Попытки организовать защиту методом зануления до добра не доведут.

В условиях производства иногда прибегают к указанному способу защиты, объединяя клеммы заземления и нуля у потребителей. Идея заключается в том, что при появлении фазы на корпусе прибора возникает короткое замыкание, и срабатывает автоматический выключатель. На даче один из проводов ЛЭП может быть оборван, или провода нуля и фазы перепутаны местами. В результате, на металлической поверхности потребителя появится опасное напряжение.

Разработка схемы

Известно несколько популярных способов устройства системы. К примеру, прямоугольная или овальная. К ним прибегают изредка, при нестандартной планировке участка, или из-за особенностей почвы.

Линейная или последовательная уместна в случае невозможности треугольной. По принципу гирлянды она обычно полностью выходит из строя при первой же неисправности.

При устройстве заземления частного дома своими руками схема треугольной формы более функциональна. Экономия площади позволяет сократить земляные работы. Упрощается соединение штырей.

Есть возможность дополнительно подключить молниеотвод. По высоте электроды не должны быть меньше 2 м, лучше 3 м. А расстояние между ними не меньше 1,2 м.

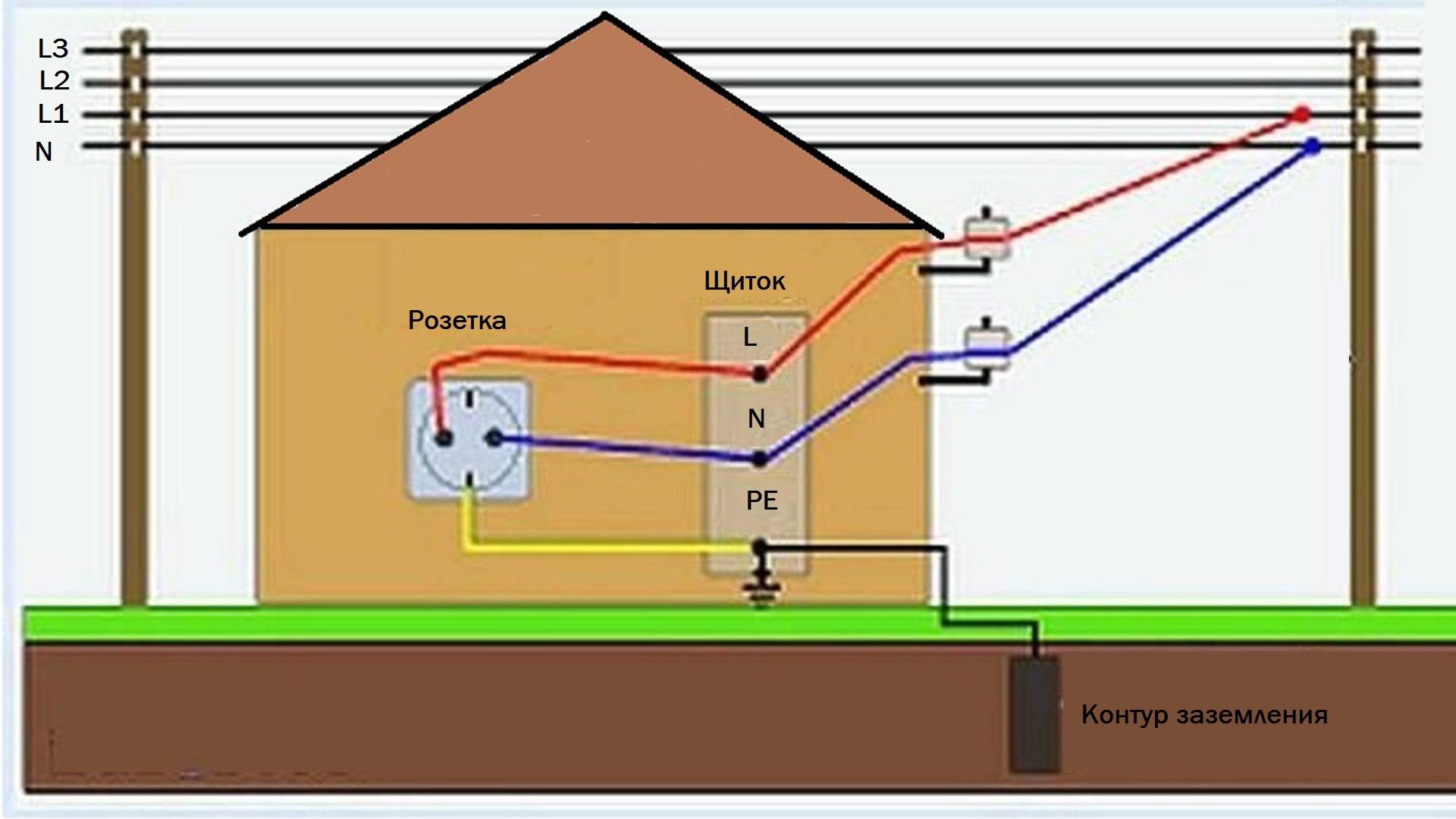

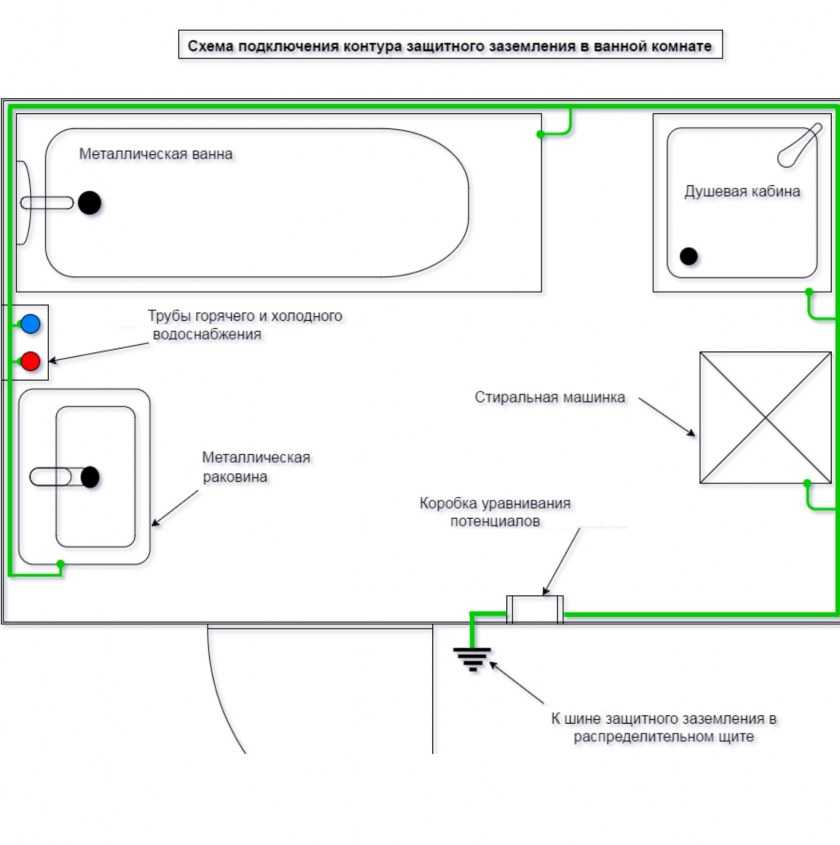

Особенности схем заземления 220 и 380 В

Подключение в каждом из случаев особенное. Единственное, что остается неизменным – внешний контур. Конструкция может быть любой (замкнутой, линейной). А вот с момента ввода в дом нужно учитывать некоторые нюансы. То же касается устройства проводки. Напряжение в 220 Вольт требует двухпроводной линии. При этом один придется расщепить на «землю» и «нейтраль». Другой монтируется по изоляторам.

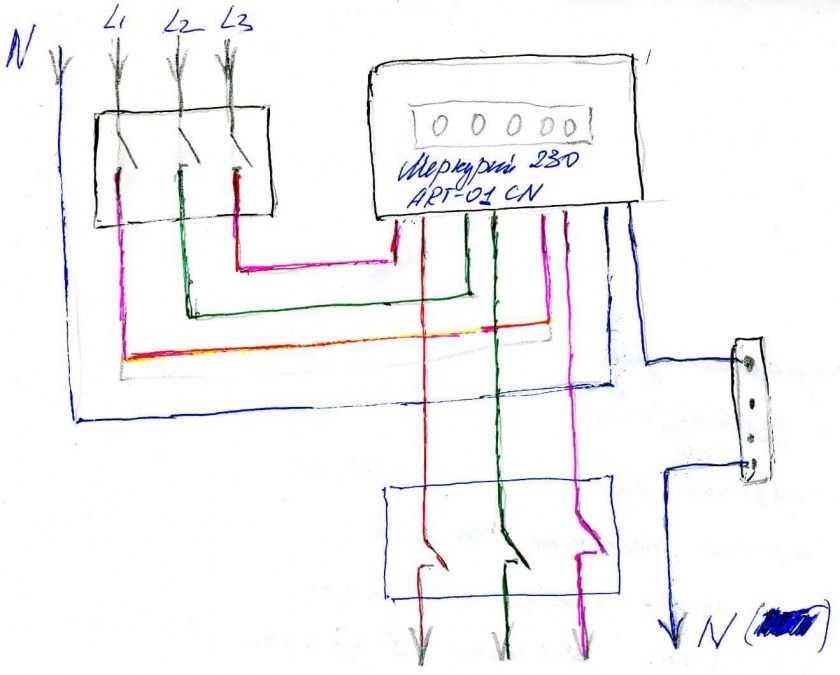

380 В – это электросеть, для которой используется четырехпроводная система. Одна из жил подлежит расщеплению, как и в предыдущем случае. Остальные монтируются через изоляторы, не контактируя между собой. Еще одна особенность такого способа монтажа – необходимость использования дополнительных средств защиты. Это УЗО и дифференциальные автоматы. К ним подводят «нейтральный» проводник.

Необходимые инструменты и материалы

Для изготовления искусственных заземлителей применяется стальной металлопрокат. Лучше всего для этих целей подходят круглые прутки, трубы разного сечения и уголки.

Категорически запрещается использовать в качестве заземляющих проводников и заземлителей профильную арматуру. Это связано с каленым наружным слоем, имеющимся во всех изделиях этого типа. В результате, нарушается распределение тока по сечению, а процесс окисления происходит намного быстрее.

С целью защиты металла от коррозии, практикуется использование оцинкованных электродов. В некоторых случаях функции заземлителя может выполнять электропроводный бетон.

Существуют наборы заводского изготовления, состоящие из цельнотянутых штырей, покрытых медью. Их длина составляет 1,5 метра, а на конце имеется резьба. Для соединения штырей между собой предусмотрены специальные латунные резьбовые муфты. Погружение в землю электродов осуществляется ручными ударными инструментами повышенной мощности с помощью переходника и направляющей головки. Электроды соединяются с заземляющим проводником зажимами, изготовленными из нержавеющей, стали. Защита соединений от коррозии на стыках выполняется путем покрытия специальной пастой.

Нельзя производить окраску заземлителей или наносить на них другие покрытия, способствующие снижению проводимости. Однако под действием коррозии толщина стальных деталей постепенно снижается. Этот фактор должен обязательно учитываться, поэтому сечение электрода подбирается с определенным запасом. Таким образом, обеспечивается достаточно продолжительная эксплуатация контура.

В нормативных документах определяется минимально допустимое сечение заземлителей, которое должно учитываться при выборе материалов. Так, для прута, оцинкованного этот параметр составляет 6 мм2, для прута из обычного черного металла – 10 мм2, а для прямоугольного проката – 48 мм2. Стенки труб или полки стальных прокатов выбираются с минимальной толщиной 4 мм.

Большое значение имеет правильный выбор материала, используемого для соединения электродов. В большинстве случаев применяется полоса, однако в определенных условиях допускается использование трубы, уголка или проволоки. С помощью этих материалов заземление может быть подведено прямо к электрическому щиту. Сечение заземляющего проводника, находящегося внутри здания, должно совпадать с сечением фазного провода, применяемого в разводке.

Все заземляющие проводники подключаются к единой шине заземления, используемой для коммутации. Сама шина изготавливается из специальной электротехнической бронзы. Она является одним из элементов распределительного щита и закрепляется непосредственно на его стенке. Для выполнения работ может потребоваться кувалда и стремянка. Соединение деталей из проката черного металла осуществляется с помощью сварки.

Особенности схем заземления 220 и 380 В

Подключение в каждом из случаев особенное. Единственное, что остается неизменным – внешний контур. Конструкция может быть любой (замкнутой, линейной). А вот с момента ввода в дом нужно учитывать некоторые нюансы. То же касается устройства проводки. Напряжение в 220 Вольт требует двухпроводной линии. При этом один придется расщепить на «землю» и «нейтраль». Другой монтируется по изоляторам.

380 В – это электросеть, для которой используется четырехпроводная система. Одна из жил подлежит расщеплению, как и в предыдущем случае. Остальные монтируются через изоляторы, не контактируя между собой. Еще одна особенность такого способа монтажа – необходимость использования дополнительных средств защиты. Это УЗО и дифференциальные автоматы. К ним подводят «нейтральный» проводник.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

  • сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
  • угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
  • гаечные глючи для болтов с гайками М12 или М14;
  • штыковая и подборная лопаты для рытья и закапывания траншей;
  • кувалда для вбивания электродов в землю;
  • перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
  2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
  3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
  4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

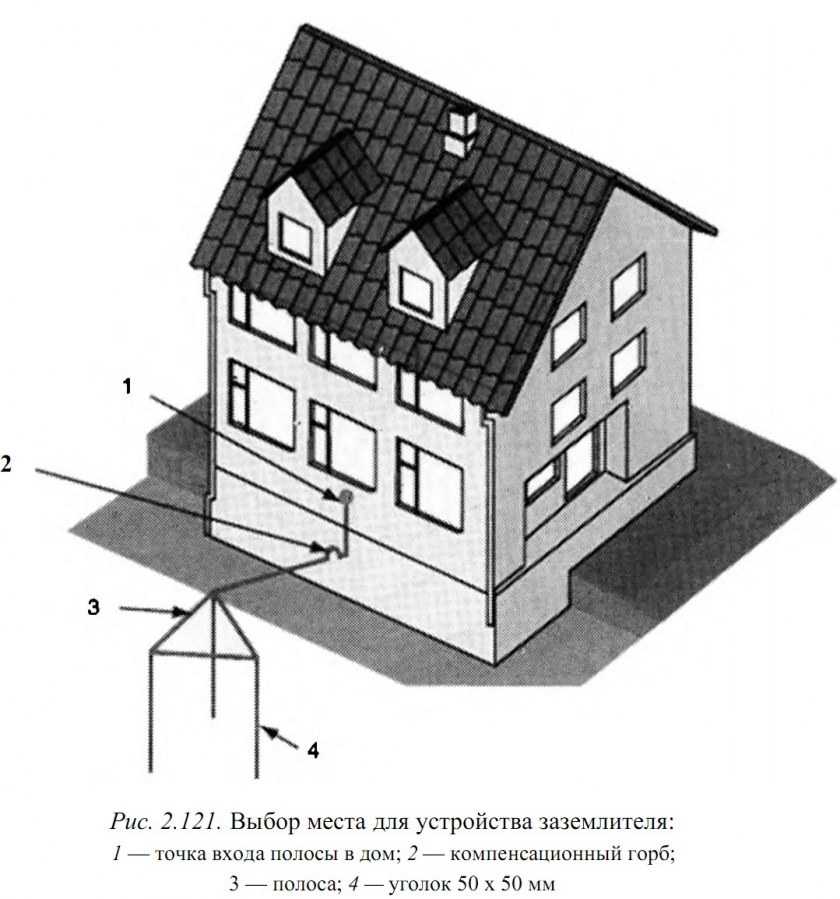

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

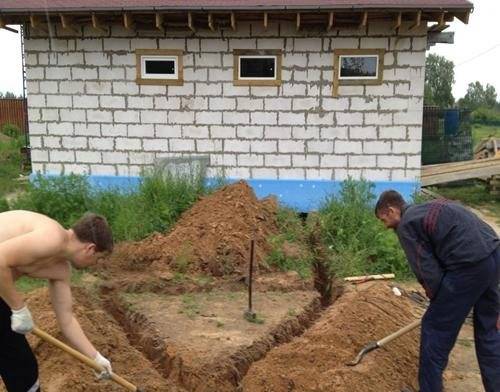

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

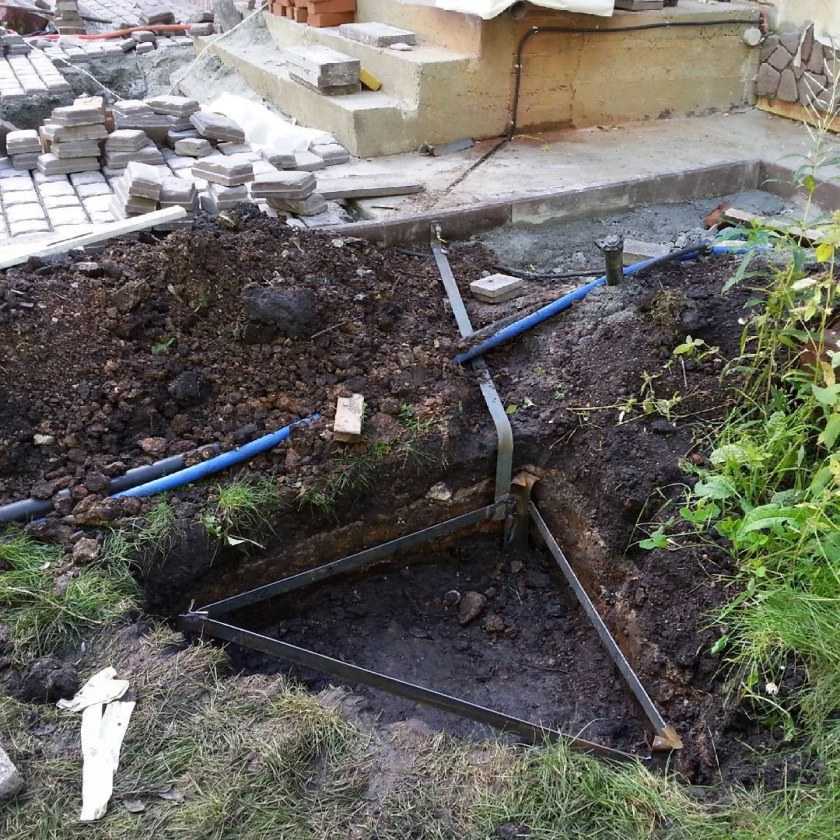

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

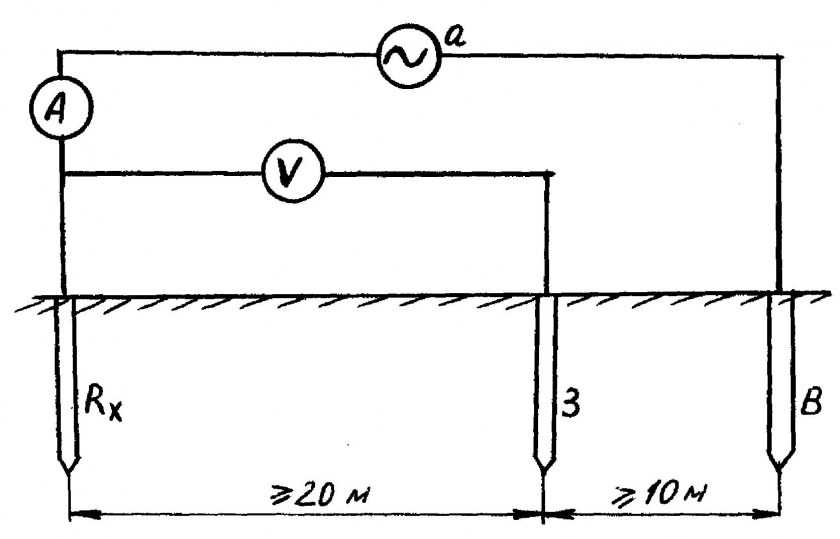

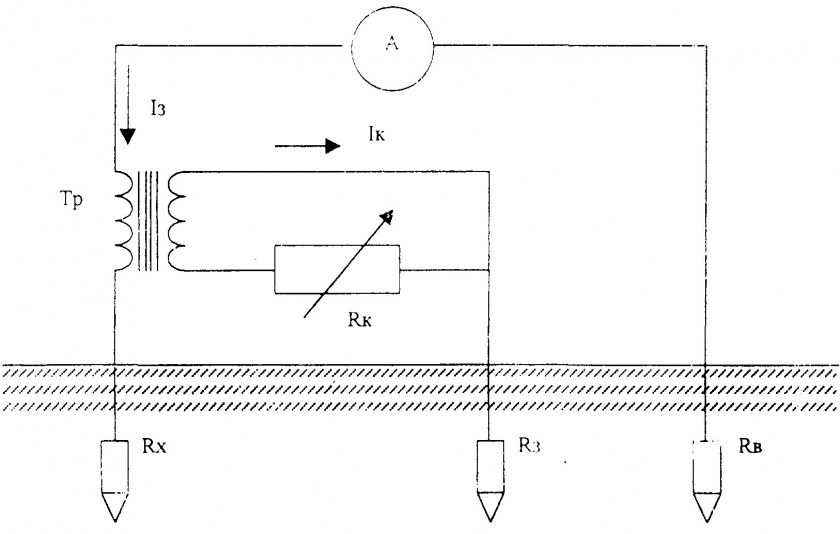

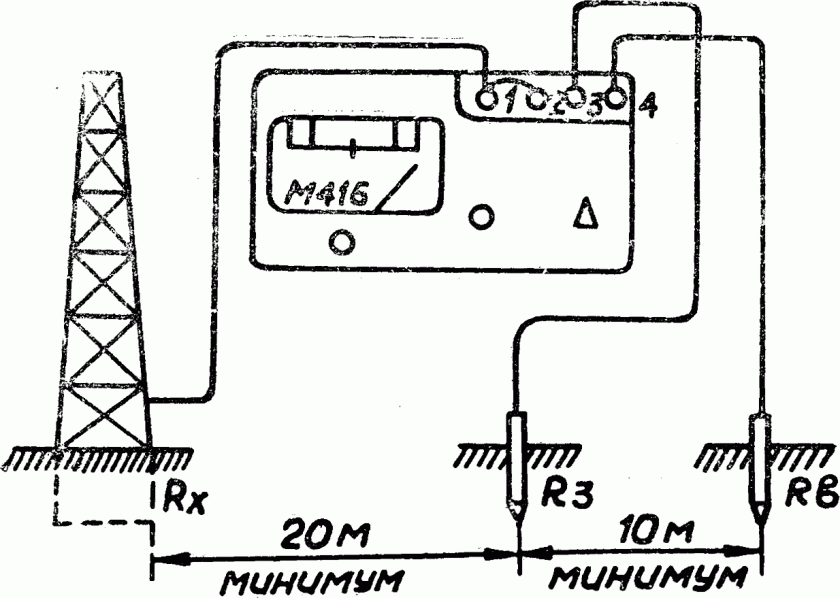

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

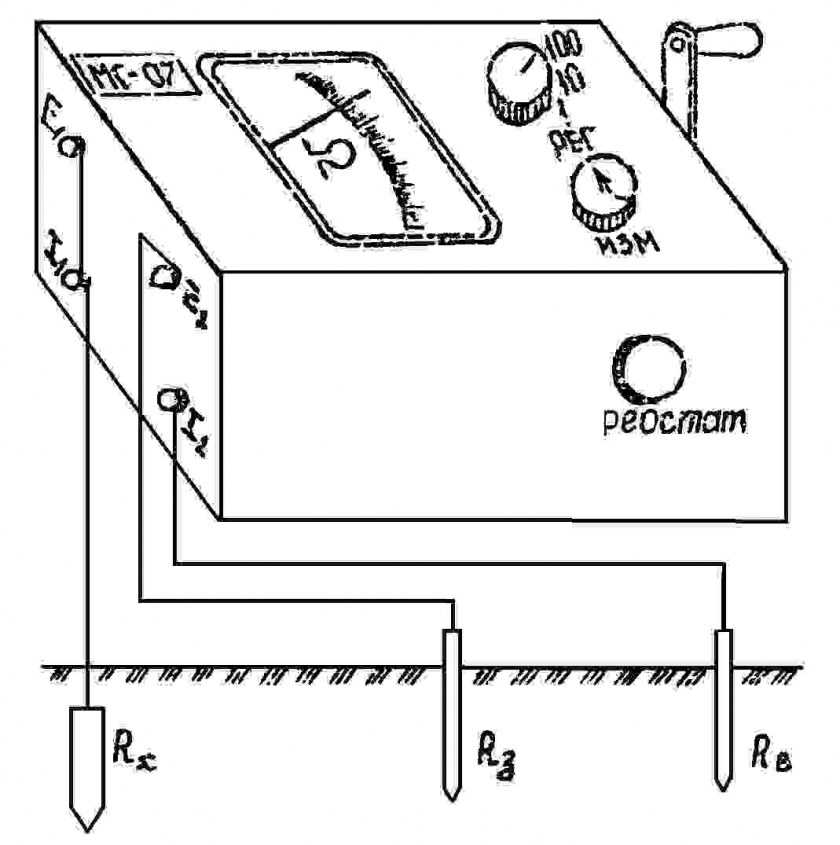

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Самое читаемое на сайте LandshaftBlog.Ru:

Барбекю из кирпича Беседка с мангалом Бетонные дорожки Благоустройство участка Выбор кустореза Георешетка Гузмания Декоративная трава Декоративные клумбы Декоративный заборчик Детская горка Дизайн сада Дровница для дачи Забор из сетки Зимний сад Идеи для дачи Клумба из камней Клумбы из многолетников Лианы для сада Навесы из поликарбоната Освещение участка Парник своими руками Песочница своими руками Площадка под автомобиль Подпорная стенка Подсветка фасада Распашные ворота Садовая арка Садовые фонтаны Снегоуборочная лопата Тандыр из кирпича Топиари в саду Туя западная Участок 15 соток Фигурки для сада Хвойные растения

Защита заземления

  • Соединение каждого заземляющего проводника с заземляющим электродом и каждого соединительного проводника с посторонними проводящими частями должно маркироваться в соответствии с правилами.
  • Защитные и заземляющие проводники должны быть идентифицированы по сочетанию зелено-желтого цвета изоляции или покраске шинных проводников этими цветами в соответствии с утверждением.
  • Проводник заземления источника (или провод заземления нейтрали) должен быть идентифицирован по всей его длине с помощью непрерывной черной изоляции, обозначенной как «заземление нейтрали». Яма заземляющего стержня заземления должна быть также четко обозначена.
  • Открытые соединительные швы внешнего заземления или заземляющего проводника должны быть защищены от коррозии с помощью масленок или ленты Denso (битумная лента) или одобрены аналогично.
  • Система заземления и молниезащиты для любого нового расширения должна быть соответствующим образом подключена к существующей системе.
  • В общем случае соединения заземляющего проводника со структурами, соединения внутри проводников системы молниезащиты должны быть экзотермического типа с медной сваркой, если не указано иное.

Системы заземления. Какую лучше применить

Существует таких систем шесть, но в нашей действительности применяются как правило две: TN-S-C и TT. Рассмотрим TN-S-C, эта схема предусматривает что нулевой провод (N) на подстанции заземлён. При этом земля (PE) и ноль (N) к частному домовладению подводится одним проводом (PEN) и затем у потребителя в электрощитке разделяется снова на два.

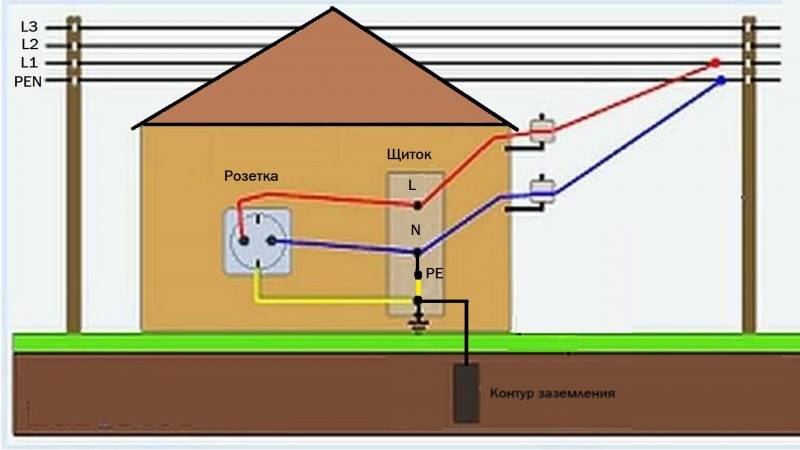

 Схемы заземления TN-S-C для частного дома

В случае применения такой схемы выполнения заземления для защиты достаточно наличие автоматов, УЗО не обязательно. Но, следует знать, что при обрыве провода PEN к домовладению в доме на земляной шине появляется напряжение фазы. По правилам ПУЭ требуется защита провода PEN и заземление на столбах через 100 или 200 метров.

Из-за длительной эксплуатации и изношенности, большинство линий электропередач не отвечают этим требованиям. Поэтому рекомендуется применять систему ТТ. В этой схеме провод PE идёт на щиток от контура заземления, а не от подстанции (схема TN-S-C). В этой системе защитный провод более защищён, но необходимо применение УЗО или дифавтомата. Без них защита не обеспечивается, их применение обязательно.

Схема заземления ТТ для частного дома

ПУЭ 7, п.1.7.59 гласит, что если условия электробезопасности в системе TN не могут быть обеспечены (т.е. магистральная линия находится в таком плачевном состоянии, что не может обеспечить надёжность проводника PEN), то только тогда допускается заземляться по схеме ТТ.

Как обезопасить дачу?

Рассмотрим, как сделать заземление на даче и, тем самым, обезопасить себя от удара током. Как уже упоминалось, для таких домов чаще применяют схему №2 из электродов, соединенных в виде треугольника.

Установка самодельного заземления

По данной схеме можно собрать заземление не только из заводского комплекта, но и из подручных материалов.

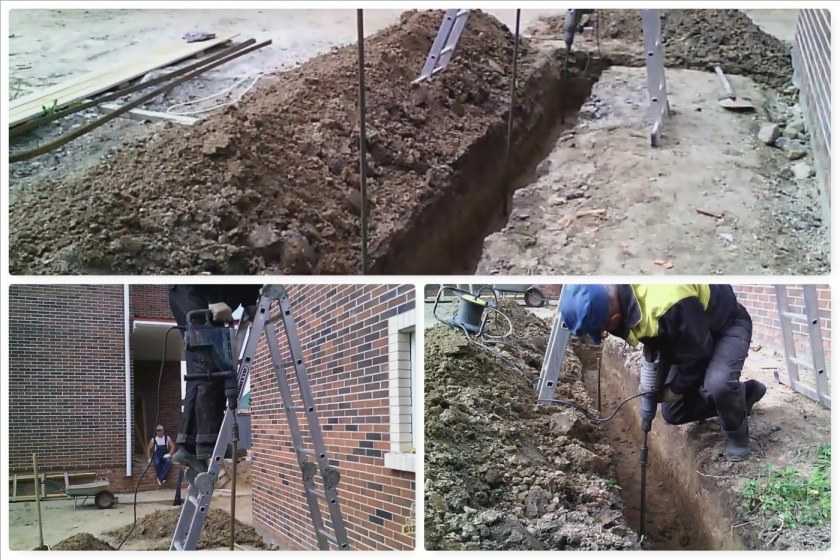

Траншея под заземление

Для этого понадобится:

  • металлические полосы шириной 4 см и толщиной 4 мм для шины;
  • стальной уголок толщиной 4-5 мм для электродов;
  • шлифовальная машинка;
  • садовый бур;
  • лопата;
  • сварочный аппарат;
  • кувалда.

Сначала определяемся с местом расположения. Оно должно обеспечить удобное подключение от шины заземления к силовому щитку. Кроме того, контур нельзя размещать на расстоянии менее трех метров от фундамента дома. Перед началом работ рекомендуется проконсультироваться в местной службе электроснабжения относительно оптимальных схем заземления для вашего региона.

Последовательность работ по установке:

  1. В выбранном месте наносят разметку и выкапывают котлован глубиной около 1 м и траншею, ведущую к цоколю дома. Вместо котлована можно ограничиться траншеей по форме заземляющего контура.
  2. Края стальных уголков, которые станут электродами, заостряют в виде треугольника шлифовальной машинкой.
  3. Электроды заглубляют в грунт при помощи кувалды так, чтобы они возвышались над дном котлована или траншеи на 20 см.
  4. К уголкам горизонтально приваривают стальные полосы, образовывая треугольную шину.
  5. К одному из электродов присоединяют еще одну стальную полосу (шину), укладывают ее в заранее подготовленную траншею и выводят на цоколь здания.
  6. Шину крепят к цоколю и к ней приваривают болт с резьбой.
  7. Конец шины при помощи болта соединяют с клеммой провода заземления, ведущего к распределительному щитку.
  8. В стене высверливают отверстие под провод и вставляют в него пластиковую гильзу.
  9. Провод выводят на щиток и соединяют с распределительной пластиной.

Вывод шины на цоколь дома

Конструкция готова, но прежде чем засыпать котлован, убедитесь, что все работает исправно. Но как проверить заземление на даче? Измерять сопротивление получившегося контура, не имея специального оборудования и навыков, небезопасно. В этой ситуации рациональнее пригласить работников из службы энергоснабжения, тем более что им необходимо выдать разрешающую документацию на работы по заземлению.

Если измерения покажут неудовлетворительный результат, уменьшить сопротивляемость заземления можно добавив вертикальных электродов. Еще один способ улучшить показатели – посыпать контур поваренной солью. Но нужно учитывать, что так коррозия металла усилится. Добившись нужных параметров, траншею засыпают грунтом и утрамбовывают.

Соль уменьшает сопротивляемость материала

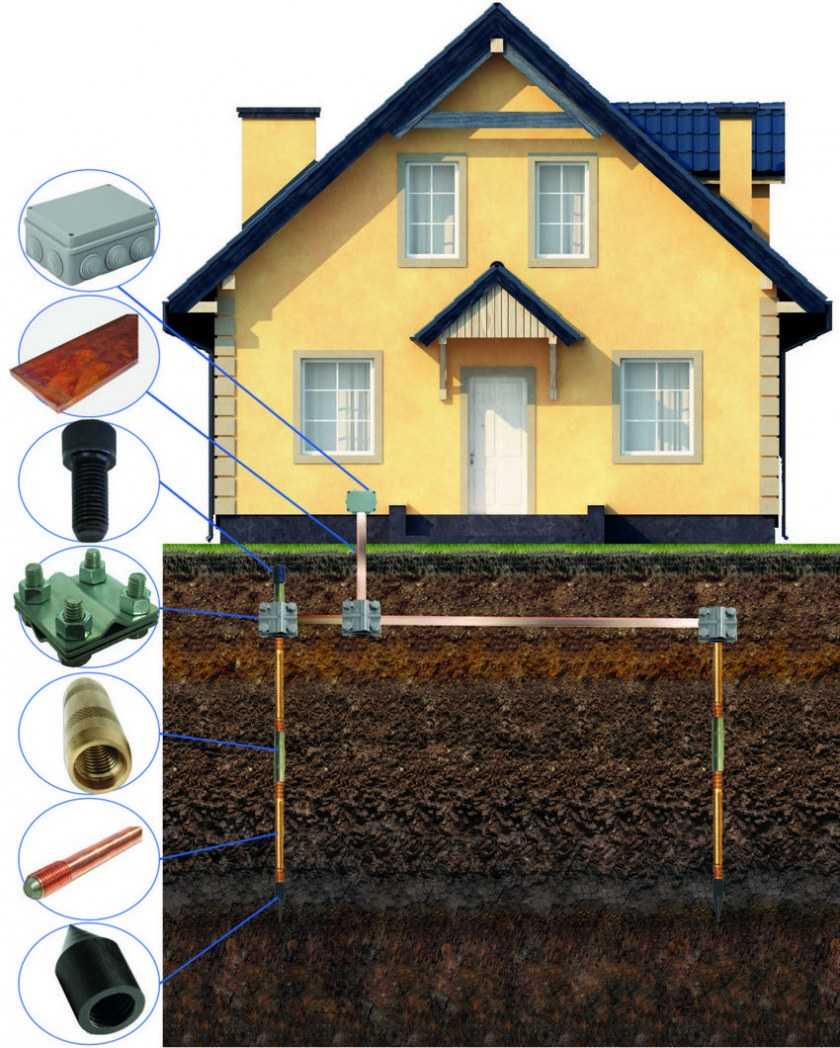

Монтаж заводского комплекта

Помимо самодельной, можно установить готовую конструкцию на даче. Заводской комплект заземления для дачи, намного удобнее в сборке и установке, чем самодельный. Он состоит из набора медных или оцинкованных штырей с соединительными муфтами, которые позволяют корректировать длину электродов по мере заглубления. Такой комплект применяется для создания заземления по схеме №3 с одним штыревым электродом.

Обычно в комплектацию входят стальные штыри с диаметром 1,4-1,8 мм и длиной по 1,5 метра каждый.

Соединения выполняется при помощи резьбовых или запрессовочных муфт, также прилагается заостренный наконечник для удобства прохождения грунта. Следует отдавать предпочтение проверенным фирмам, а устройства приобретать в магазинах с ответственными поставщиками.

Ударное воздействие передается специальной насадкой – нагелем. Его применение не дает металлу спрессоваться от ударов кувалды. Есть наборы, в которых предусмотрено заглубление штырей не ударной силой, а через переходник, соединенный с перфоратором высокой мощности.

Порядок проведения работ по монтажу:

  • В подходящем месте выкапывают котлован глубиной и шириной в 1 м.
  • В дно ямы вбивают штыри, наращивая их до нужной длины (6-15 м в зависимости от почвы).
  • Над поверхностью земли оставляют участок электрода длиной 20 см и надевают на него контактный зажим (идет в комплекте).
  • Внутрь зажима вставляют металлическую полосу или кабель заземления.
  • Кабель или шину заводят внутрь дома и подключают к щитку, так же, как описывалось выше.

Заводской комплект

Остается только проверить работу устройства, и заземление на даче готово.

Итак, если вы приложите немного усилий, то при организации заземления сэкономите время и средства. Но, если вы сомневаетесь, что сможете выполнить все мероприятия правильно, обратитесь за помощью к специалистам.

Распространенные ошибки при выполнении монтажных работ

Есть ряд характерных недочетов, которым подвержены люди, не являющиеся специалистами. Если их знать, можно избежать возможных ошибок. В перечень входит:

  1. Обработка электродов защитой от влаги. Некоторые их просто красят, не отдавая себе отчет в том, что лакокрасочный слой исключает проводимость. Отдача электроэнергии не происходит, система не выполняет положенной функции.
  2. Отказ от сварки. Сварочный аппарат стоит дорого, аренду платить не хочется, и появляется ошибочное мнение, что штыри со связью можно соединить болтами. Такой крепеж сохранить электропроводность не больше одной-двух недель. Коррозия станет причиной выхода из строя.
  3. Попытки «вынести» наружный контур как можно дальше от жилого здания. В результате снижается пропускная способность, так как увеличивается суммарное сопротивление системы. Это происходит, так как ввод слишком большой, и становится препятствием для движения электронов.
  4. Экономия на профиле и проводах. Недостаточное сечение будет работать до первого случая. Затем провода или другие элементы попросту перегорают, и хорошо, если до этого момента заземление выполнит работу. В следующий раз пагубные последствия замыкания неизбежны.
  5. Применения меди и алюминия. Опять же к подобному решению прибегают во имя экономии. Часто жилы есть в гараже, мастерской, кладовке. Но при подключении таких проводников сварка невозможна, а значит, коррозия со временем выведет цепь из строя.

Как только появился повод думать, что есть проблема, и заземление не работает, выясните, в чем проблема. Немедленно ее устраните. Только в этом случае можно гарантировать безопасность имущества и здоровья членов семьи. Надежда, что угроза не возникнет – пожалуй, самая большая ошибка. Именно поэтому в частных домах случают пожары, страдают люди, ломается бытовая техника.

Виды

Основным назначением заземлителя является непосредственный электрический контакт с землёй. Заземляющее устройство (заземляющий контур) включает в себя заземлитель и совокупность всех соединённых с ним проводников. Включая элементы их соединений.

Заземлители бывают двух видов:

  • естественный — металлоконструкции, находящиеся на достаточной глубине в грунте либо железобетонный фундамент здания;
  • искусственный — независимо установленная в грунт металлоконструкция прямого назначения;

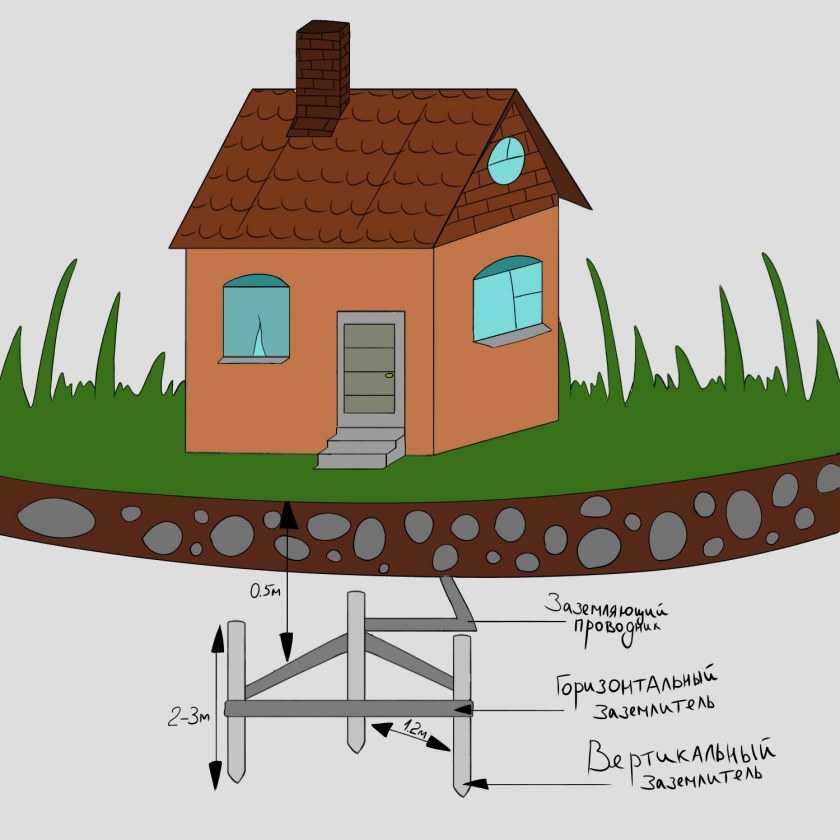

Искусственные заземлители различают по их конструкционным особенностям.

  • горизонтальный заземлитель. Изготавливается из полосовой (толщиной не менее 4 мм) или круглой стали и укладывается в грунт параллельно поверхности земли.

    Заземляющий контур

  • вертикальный заземлитель — более преимущественный вариант. Такой контур занимает меньше места, но предусматривает более трудоёмкий процесс монтажа. Изготавливается из стальных штырей (уголок с полкой 50 — 70 мм и толщиной не менее 4 мм). Штыри связаны между собой металлической полосой (толщина полосы не менее 4 мм).

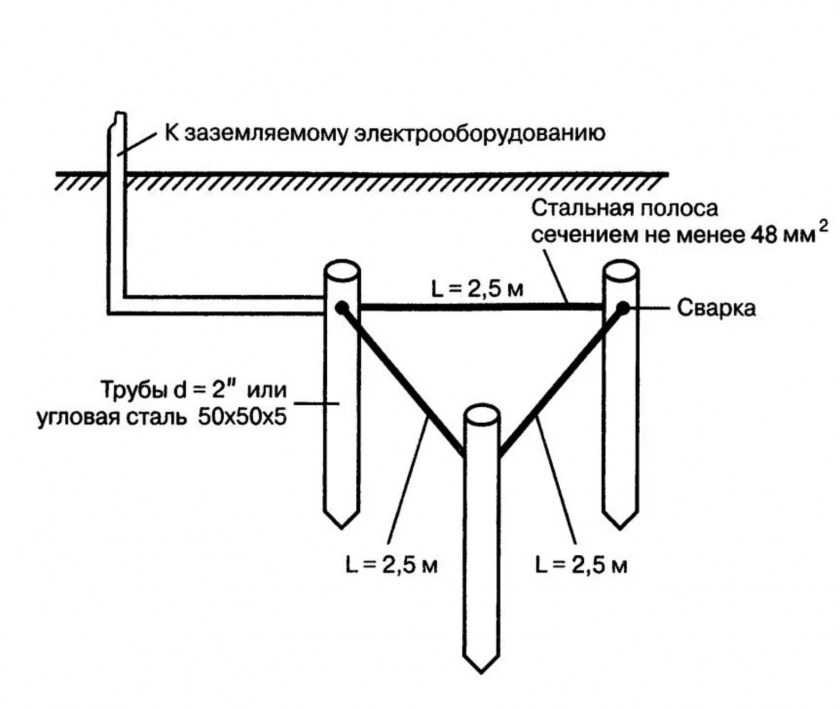

    Заземлитель в форме треугольника

  • комбинированны заземлитель — включает в себя конструктивные особенности двух предыдущих заземлителей.

    Монтажная схема

Комбинированная схема монтажа заземляющего устройства (контура) является самой эффективной. При выполнении монтажа с соблюдением необходимых правил, такой контур будет надёжным и долговечным.

Монтаж ревизионного колодца и вывод заземления наружу

При достижении нормируемого сопротивления, на последнем отрезке устанавливается сжим для подключения проводника заземления или шины.

Данное место защищается ревизионным колодцем. Это может быть как заводская конструкция, так и самодельная из канализационной трубы.

Выбирайте те экземпляры, которые рассчитаны для применения в земле (оранжевого цвета).

Такая сборка – обязательное условие монтажа. Все контакты контура заземления должны быть открытыми и доступны для ревизии или замены.

Нельзя это место просто засыпать землей. Иначе когда у вас отвалится провод заземления, вы узнаете об этом только после серьезной аварии и вынужденной замены сгоревшей техники.

Зато иногда его оставляют прямо на поверхности без всякой защиты. Очень часто так делают в подвалах. Заземление при этом выводят цельной шиной на стену дома.

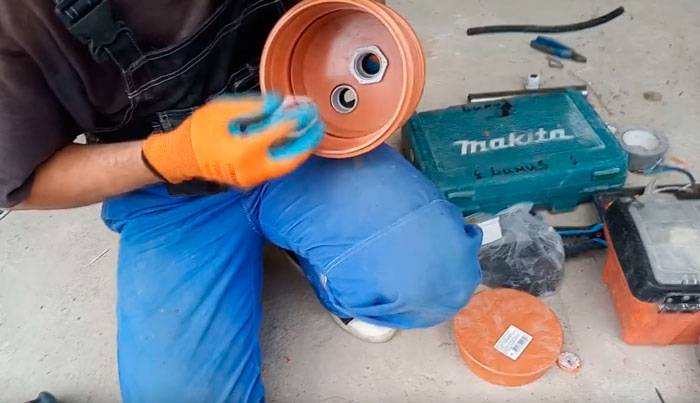

Но мы рассмотрим вариант с колодцем. На муфту одеваются две крышки. В одной из них по центру просверливается отверстие.

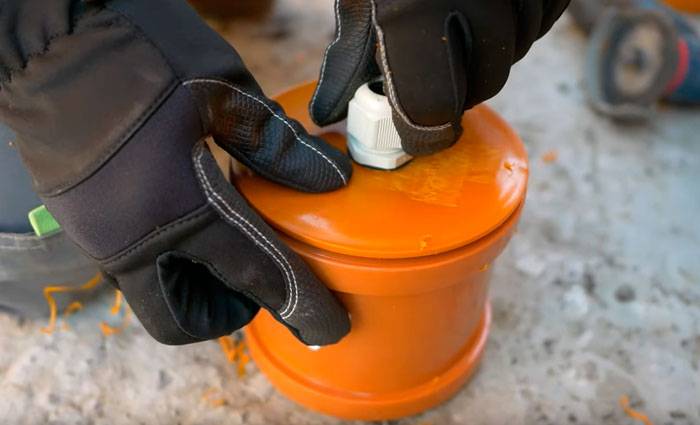

После чего туда монтируется гермоввод или сальник PG.

Такие ставятся на металлических распред шкафах. Рядышком или сбоку, сверлится еще одно отверстие для вывода проводника в гофре.

Центральный сальник необходим для плотного насаживания заглушки на цилиндрический штырь заземлителя.

Если не нашли подобных сальников, просто заделайте все отверстия после монтажа силиконовым герметиком. Далее подготавливаете медный заземляющий проводник.

Это провод ПуГВ и ПВ-3 сечением не менее 10мм2. Не желательно его подключать так, чтобы зачищенные жилы торчали наружу.

Лучше сделать это через прессовку наконечником, с последующей термоусадкой.

Поверх всех контактов на сжиме наматываете гидроизоляционную ленту.

Простая изолента здесь не годится!

После всех процедур защитная муфта закрывается сверху крышкой.

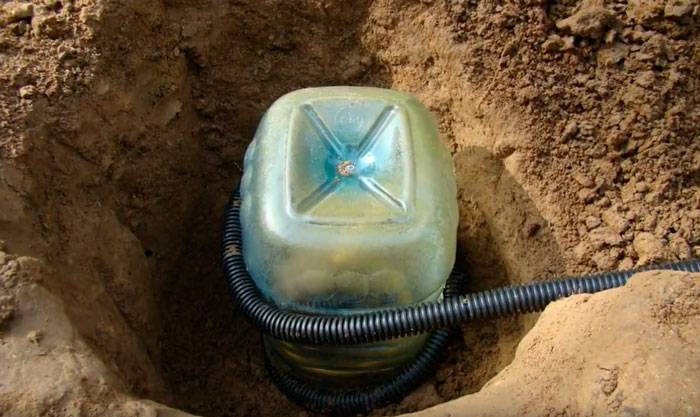

Не используйте в качестве такой защиты ревизионного колодца пластиковую бутылку.

Она никогда не создаст герметичности. Более того, наоборот будет задерживать воду в этом месте, постепенно разрушая контакты.

Как сделать подключение провода заземления и саму главную заземляющую шину в щитовой дома, читайте в отдельной статье.
