Как применяют подмости и леса, когда и в каком случае это необходимо? Снип и Инструкции

Назначение и общее описание инвентарных лесов

Рост человека позволяет обрабатывать поверхности на высоте максимум 2 метра, поэтому для производства работ на более высоких участках нужны какие-то подмостки или площадки.

Конструкция строительных лесов

Подмостки собираются на месте и способны образовать пространственные сооружения с единой структурой любой необходимой высоты. Они обеспечивают размещение людей, рабочих материалов или инструментов. Конструкция должна быть максимально прочной, устойчивой и надежной.

По окончании работ они оперативно разбираются и вывозятся на другой объект или на место хранения, что требует возможности быстрого развертывания или демонтажа. Использование термина «инвентарные» означает официальное происхождение сооружения, изготовленного с соблюдением всех требований ГОСТ и техники безопасности.

Виды подмостей и технические характеристики

Во время строительства применяют различные виды подмостей.

Ниже мы будем детально рассматривать эти виды:

  • Стоечные подмости — это конструкция из металла, которая состоит из разных раздвигающихся и трубных стоек. Для настила применяют щиты из дерева. Размещение стоек идет на расстоянии от 1,0 до 1,8 м, крепление их выполняется при помощи диагональных перекладин. После снятия материала и инструмента настил передвигают уже на следующий уровень. При этом вы можете выдвинуть верхнюю трубу на требуемую высоту, и закрепить ее при помощи штыря из металла на нижней трубе. Настил из дерева подымается на высоту около 3 метров.
  • Подмости блочные – это железная форма, сваренная из уголка размерами 5,3 на 2,5 м и высотой порядка 1 метра. Сверху формы закреплен 4 см настил из дерева. Для того, чтобы сделать больше высоту подмостья к ним снизу крепят на шарниры откидывающиеся опоры. Первоначально укладка выполняется без подмостей, при втором ярусе укладка идет с применением инвентарных подмостей, а 3-ий ряд идет с откидывающимися опорами открытого типа. Минус подобных подмостей – их массивность и применение техники для их перестановки на следующий уровень. Когда настил избавляется от инструмента и стройматериала, опоры складываются, и при помощи крюков происходит их перемещение.
  • Подмости шарнирно-панельные исполняют из 2-ух металлических треугольных стоек. Настил сделан из дерева. Стойки фиксируются к площадке при помощи шарниров и задавая подмостям если понадобится конкретную высоту. Настил из дерева снимающийся с ограждением, который нужен при выполнении внешней кладки. Подмости по высоте двухярусные 0,9 м и 1,8 м. Для поднятия подмостей на этаж выше выполняется отдельными узлами с помощью крана.
  • Инвентарные подмости ножничного типа состоят из лестницы, опорной рамы, ограждений, рычагов и грузовой платформы. Величина поднятия грузов более 4 т, имеет шесть ключевых рабочих уровней. Перевозка выполняется в собранном виде. Если необходимо – ограждения снимают.

Требования к инвентарным подмостям

Инвентарные леса подмости соответствуют техническим  требованиям СНиП 111-4-80  и ГОСТ 24258-88. Все подмости, как и другие приспособления с целью проведения высотных работ по ремонту должны изготавливаться по эксклюзивным проектам и быть инвентарными. Использование леса должно быть подтверждено паспортом завода-производителя. Все строительные работы на высоте делаются с настилов, которые имеют заграждения согласно требованиями ГОСТ 12.4.059-89.

Если в работе нет возможности применения данных ограждений, то на высоте приходится работать только со страховочными поясами и канатами согласно ГОСТ 12.4.107-82.

Строительные работы и организация пространства для работы с использованием инвентарных лесов подмостей должны строго подходить всем пожарным, техническим и прочим нормативам, а еще проходить без нарушений техники безопасности. Подмости и все конструкции лесов должны быть сделаны и разработаны согласно требованиями западных стандартов.

Соблюдайте самую большую предостороженность при работах связанных со строительством на лесах, т.к. от этого может зависеть ваше здоровье. Техника безопасности – залог удачной и высококачественной работы. Хотим Вам пожелать удачи!

2.9 Леса с дополнительными элементами

Леса с дополнительными элементами монтируют, например, при устройстве защитного экрана ( по рекомендациям МДС 12-62.2012 для безопасного производства строительных работ в стесненных городских условиях) или каркаса для установки рекламного щита из деталей лесов. В этом случае на дополнительные элементы (экран, каркас) имеет место дополнительный расход деталей: стоек, связей, диагоналей, а также хомутов, не предусмотренный заводом-изготовителем лесов. Схема монтажа лесов с дополнительными элементами и примером расчета приведена на рис. .

S = HL = 25 × 25 = 500 м2

Количество деталей:

Общая длина деталей:

стойка 4 м — 94 шт.;

l = 4 × 94 + 2 × 21 + 2 × 198 + 5 × 135 = 1489 м.п.

стойка 2 м — 21 шт.;

поперечина 2 м

на 1-ом ярусе — 22 шт.;

на 9 ярусах — 198 шт.;

связь 5 м

на 1-ом ярусе — 22 шт.;

на 9 ярусах — 198 шт.

Рисунок 13

Для учета и компенсации расхода дополнительных деталей принимается коэффициент kдд = 0,36 м2/м.п. Объем работ по монтажу лесов с дополнительными элементами определяется

где l — суммарная длина деталей строительных лесов в погонных метрах.

Строительные леса: назначение и особенности сборки

Строительные леса представляют собой наружное вспомогательное оснащение для осуществления любых строительных, ремонтных и реконструкционных работ на любой высоте.

Строительные леса различаются особенностью сборки и бывают следующих видов:

  • Трубчатые безболтовые леса.
  • Трубчатые болтовые леса.
  • Объемные леса.

При выборе видов лесов необходимо учитывать множество факторов, с которыми придется столкнуться за время строительных или других видов работ: этажность зданий, грузоподъемность, надежность и устойчивость, безопасность.

При выполнении строительных или ремонтных работ Вам обязательно понадобятся строительные леса или подмости, для обеспечения своей безопасности и рабочих проконсультируйтесь со специалистами, какие именно конструкции потребуются Вам при осуществлении предполагаемых строительных работ.

Леса строительные

Развитие обычно происходит в различных сферах жизни человека. Это можно сказать и про такую деятельность, как строительство. Возведение зданий и сооружений, как известно, невозможно осуществлять без строительных лесов.

Многие считают, что современные конструкции такие же, как и несколько десятков лет назад. Конечно, это не так. Если раньше строительные леса являлись одноразовыми сооружениями, а для их изготовления использовались бревна и доски, то сегодня ситуация обстоит совсем иная.

Рамные строительные леса

Они представляют собой конструкции многоразового пользования, поскольку для их изготовления применяют металл. Рамные строительные леса можно сколько угодно разбирать и собирать. В плане конструктивного исполнения они довольно просты, что в основном и обеспечивает им большой срок службы. Строительные леса рамного типа востребованы прежде всего при выполнении отделочных и монтажных работ на высоте, не превышающей 100 м. Для таких конструкций характерна оперативность сборки и разборки. Рамные строительные леса способны выдерживать нагрузку до 200 кг на 1 м, благодаря чему в одном месте может работать сразу два человека.

Вышки-туры

Это строительные леса сборно-разборного типа, внешне напоминающие обычную башню. Они незаменимы при обработке высоких потолков и выполнении фасадных работ. Вышки-туры оборудованы специальными колесными опорами, благодаря которым конструкции можно удобно и легко передвигать в нужное место.

Хомутовые строительные леса

Их главная сфера применения — это возведение и реконструкция нестандартных архитектурных сооружений. К таким постройкам относятся, например, церкви, храмы, театры, башни и другие исторические здания.

Особенности выбора строительных лесов

При выборе строительных лесов учитываются прежде всего высота, на которой планируется работать, и предполагаемая нагрузка. Что касается стоимости конструкций, то она определяется параметрами фасада сооружения, такими как рельеф, высота, длина и прочие. Цена на строительные леса также зависит от их площади и количества конструктивных элементов, из которых они состоят. Имеется ввиду число ригелей, стоек, лестниц, горизонтальных и вертикальных связей, рам и других компонентов конструкций. В качестве дополнительных элементов строительных лесов могут выступать молниезащита, опоры (винтовые, колесные), металлические настилы и так далее Как видно, строительные леса — это незаменимая составляющая любого строительства или реконструкции здания, особенно если выполняются фасадные работы. С течением времени такие конструкции становятся более надежными и удобными в использовании, что, конечно, не может не радовать!

Виды подмостей

Также выделяют следующие разновидности.

  1. Козловые подмости. В строении присутствуют специальные трубчатые козлы (чаще всего стальные), которые устанавливают на крепком основании, а поверх кладут настил. В целом высота подмостей не должна быть больше 4 метров. В свою очередь, эти конструкции связывают горизонтальными связками, расстояние между которыми не более 2,75 м. Иногда они раздвинуты. Тогда расстояние должно быть не больше 2-х метров.
  2. Рамные подмости. Это установка из труб (обычно алюминиевых), которые варятся с рамами. Последние не сдвигаются. Собрать такую конструкцию и разобрать очень просто, легко и быстро. В определенных местах ставятся специальные затяжки. Иногда появляются неровности, в таком случае их можно выровнять, используя так называемые шпиндельные опоры. Если на них поставить колеса, то подмости можно будет катать с места на место.
  3. Модульные системы. На стойках у такого вида приспособления имеются специальные узловые точки для установки различных элементов.
  4. Стреловые подмости используются для защиты. Имеются стальные профили (или балки) из дерева, которые используются в качестве несущих консолей. Приблизительно 1,5 метра расстояние между этими приспособлениями.
  5. Консольные подмости. Предназначение такое же, как и у стрелковых. Отдельные консоли делают в виде треугольников. Ставят железобетонные перекрытия, на которых их закрепляют. Настил сплошной. Обычно его делают из досок толщиной до 4 см. По две навесные петли устанавливаются на каждую консоль.
  6. Стоечные подмости. Изготавливаются из стоек в виде труб. Есть нижняя часть, которая неподвижна. В эту часть вставляют еще одну трубу диаметром около 60 мм. На внутренней трубе закладываются деревянные погоны, по которым потом устанавливают настил.
  7. Инвентарные подмости. Если приходится их удлинить, то применяются откидные опоры к нижней части. Сами по себе габаритные, но весят мало. Между стеной и щитом не должно быть щелей, но если все же есть, то их обязательно необходимо перекрыть. Такая конструкция очень удобна для работы в тесных помещениях, например, в ванной и тому подобное.
  8. Шарнирные подмости. Это конструкция, опоры у которой металлические, настил дощатый. Укладывается на две опоры. Довольно высокая грузоподъемность.

Виды и типы строительных лесов

Ещё в древности, чтобы возвести достаточно высокое здание, люди использовали временные конструкции, позволяющие работать на высоте. Строительные леса получили своё название из-за того, что в прошлом для них применялся вчерне обработанный или круглый лес. А какие строительные леса есть сейчас?

В настоящее время строительные леса чаще всего представляют собой сочетание металлического каркаса и деревянных настилов. Причём конструкция может использоваться многократно, перемещаясь с одной стройки на другую.

Первый вид строительных лесов — рамные. Основанием такой конструкции служит металлический каркас, созданный из вертикальных рам. Между собой они соединяются диагональными и горизонтальными связями. На рамах эти связи крепятся флажковыми замками, из-за чего этот вид лесов зачастую называют флажковым. Рамные строительные леса весят немного, легко монтируются — это плюс. Но на фасадах со сложной геометрией они использоваться не могут. Нормативная нагрузка — 200 килограммов на квадратный метр.

Клиновые строительные леса получили своё название благодаря способу соединения элементов. Нормативная нагрузка такой конструкции, которая может подниматься на высоту до 40 метров, достигает 300 килограммов на квадратный метр. Стальные клинья служат фиксаторами и вбиваются молотком. Надёжная конструкция позволяет использовать клиновые строительные леса в авиастроении и судостроении. Воздействие на здание или другой строящийся объект получается минимальным.

Штыревые строительные леса. Заявленная нормативная нагрузка составляет 200 килограммов на «квадрат». Крепятся, как хорошо видно на фотографии, введением специальных штырей в трубки, которые приварены к стойкам. Высота, на которую могут подняться штыревые леса — 40 метров. Для жёсткости есть раскосы, установленные диагонально. Конструкция простая, поэтому достаточно популярная.

Хомутовые строительные леса могут возводиться на высоту до 80 метров, они чаще всего применяются именно на сложных объектах. Монтировать их сложнее, нормативная нагрузка составляет 250 килограммов на «квадрат». Хомуты, которые соединяют элементы конструкции, могут быть поворотными и глухими, стягиваются болтами. У хомутовых строительных лесов нет строгого геометрического размера, можно выбрать разный шаг стоек, поменять высоту ярусов и размеры рабочей зоны.

Существуют также подвесные строительные леса, которые, как понятно из названия, нагрузку на почву не создают, свисая с крыши или верхнего этажа здания. Чаще всего применяются на высотках, где обычные леса применять нельзя. Ещё одна разновидность — чашечные леса, приставные, типа чашка-замок. Такие конструкции можно использовать в качестве опалубки перекрытия.

Требуется ли разрешение на строительство дачного дома в 2020 году

В новой России Федеральная налоговая служба ужесточила контроль за индивидуальным строительством. Все капитальные постройки на участке должны быть зарегистрированы. А регистрация осуществлялась на основании разрешения на строительство. По статье 51 Градостроительного кодекса, этот документ необходимо было получить на любой объект капитального строительства, а это все постройки, имеющие фундамент. Иными словами, те, что нельзя моментально убрать, не нарушив целостности. В пределах одного земельного участка допускается несколько построек (дом, второй домик, летняя кухня, сарай, баня…).

НО! С 04.08.2018 получать разрешение на постройку дачных и жилых домов не требуется — с этой даты в Градостроительный кодекс России внесены изменения. Появилась новая статья 51.1, которая установила уведомительный порядок дачного и индивидуального жилищного строительства.

По обновленному законодательству, разрешение на строительство на дачном участке в 2020 году получать нет необходимости. Но требуется подать уведомление в государственные органы о том, что оно у вас планируется.

Строительные леса – какие они бывают?

Строительные леса представляют собой временное вспомогательное сооружение, состоящее из унифицированных элементов (как правило, металлических) предназначенное для размещения на нем рабочих, строительных материалов и инструментов. Существуют две разновидности строительных лесов – стационарные и передвижные.

Стационарные строительные леса устанавливаются неподвижно непосредственно на участке проведения работ и крепятся к стене или фасаду.

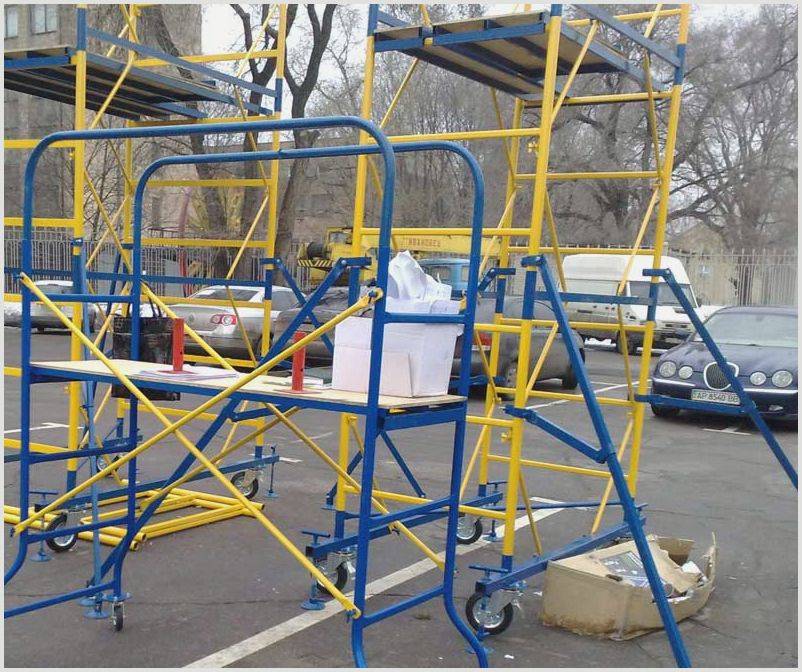

Передвижные строительные леса (вышки-туры) представляют собой сборно-разборную вспомогательную конструкцию башенного типа с поворотными колесами, наличие которых позволяет быстро перемещать вышку-туру и проводить работы в местах, где сложно применять стационарные конструкции.

Отступ 3 метра от границы участка

› Статья акутальна на: Октябрь 2020 г.

Если документы, подтверждающие ваши права на земельный участок, имеются в полном комплекте (документ о собственности, кадастровый паспорт, план межевания), то попытайтесь договориться с соседом мирным путем. В большинстве случаев, увидев документальное подтверждение вашей позиции, сосед не захочет затевать судебную тяжбу, в которой он будет являться проигравшей стороной и перенесет свое строение от вашего участка на отступ согласно нормативам.

Суд при таких обстоятельствах проводит специальную экспертизу на соблюдение требований градостроительных и санитарных норм. Вместе с тем, Суд считает, что нарушение прав сторон, в данном случае, не является существенным. Устранение имеющихся нарушений прав сторон повлечет за собою причинение несравненно большего, экономически необоснованного, вреда правам и законным интересам сторон.

Более того, требования СНиП 2.07.01-89* о расстояниях размещения построек носят рекомендательный характер, поскольку в соответствии с примечанием 2 к п. 2.12 СНиП 2.07.01-89* допускается блокировка хозяйственных построек на смежных приусадебных земельных участках по взаимному согласию домовладельцев.

Несоблюдение, в том числе незначительное, градостроительных и строительных норм и правил при строительстве может являться основанием для удовлетворения заявленного иска, если при этом нарушается право собственности или законное владение истца. В большинстве случаев суд выносит решения, позволяющие устранить выявленные нарушения нормативов отступа, без сноса здания.

Данная позиция обусловлена тем, что снос объекта повлечет несоизмеримо большие потери, чем неудобства связанные с возведением постройки в недопустимой близости.

В данном случае нарушение права собственности или законного владения истцов отсутствует, в связи с чем оснований для удовлетворения исков не усматривается.

Отступ от границы участка при строительстве гаража: норма СНиП и закон для ИЖС и СНТ

Отступ от границы участка при строительстве гаража – один из важных параметров, соблюдение которого на участках ИЖС и СНТ регламентируется нормами в 2020 году. Некоторые владельцы земельных наделов уверены, что достаточно только соблюдать минимальный отступ от границ земельного участка, но это ошибочное мнение.

Этого недостаточно. При возведении постройки любого типа есть нормы отступа, продиктованные СНиП, правилами противопожарной безопасности и СанПиН. Правила при строительстве гаража помогают избежать вынужденной перестройки или даже сноса неправильно размещенных построек. Гараж и дом Расположение зданий и хозяйственных построек на участке собственника, согласно изменениям, внесенным в законодательство в 2020 году и вступившим в действие с января 2020 г., следует планировать заранее, еще до начала обнесения границы участка забором.

Гараж на земельном участке ИЖС Постройка ограждения возможна только с получением соответствующего разрешения, после того как специальными организациями определена и зафиксирована на законных основаниях межа.

Фиксация границы участка забором входит в непосредственные обязанности собственника. Даже если одна из сторон не соприкасается с владением соседа, проезжей частью или территорией общественных учреждений.

Установка забора вдоль границы участка производится с разрешения местных властей.

От построенного ограждения и следует определять планировку застраиваемого землевладения. Гараж на даче Для получения разрешения властей, необходимого с 2020 года, при составлении плана застройки придется учитывать множество требований, закрепленных в официальных документах: СНиП, составленных еще во времена государственного строительства на основании богатого теоретического опыта. Некоторые из них переработаны и дополнены, и есть актуализированная редакция.

Свод правил – СП, был принят после переработки СНиП.

Например, СП 13330.2011 есть не что иное, как СНиП 30-02-97, приведенный в соответствие с нормами современного законодательства и учтенный при внесении изменений.

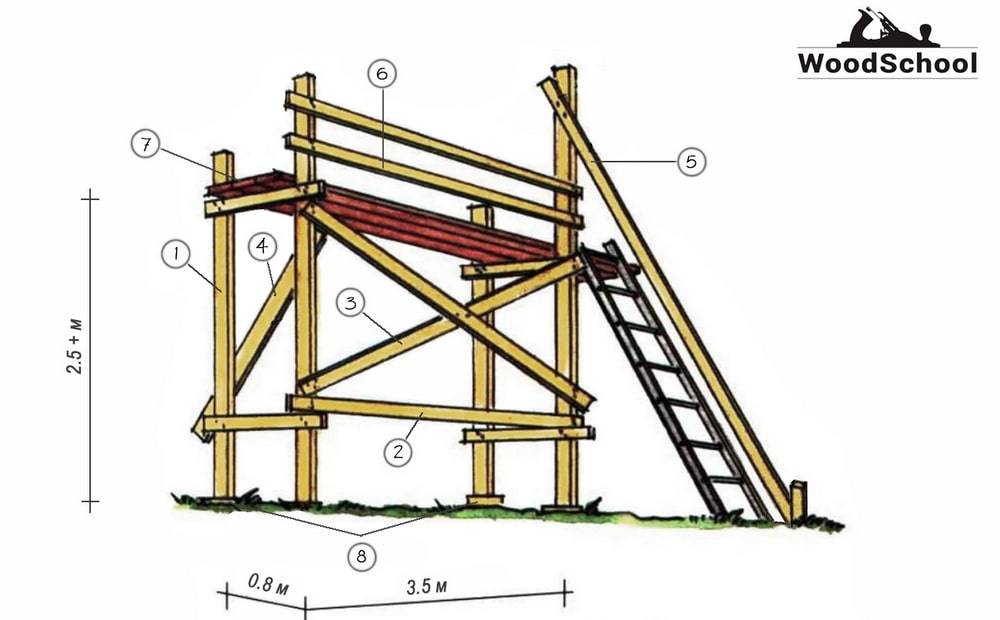

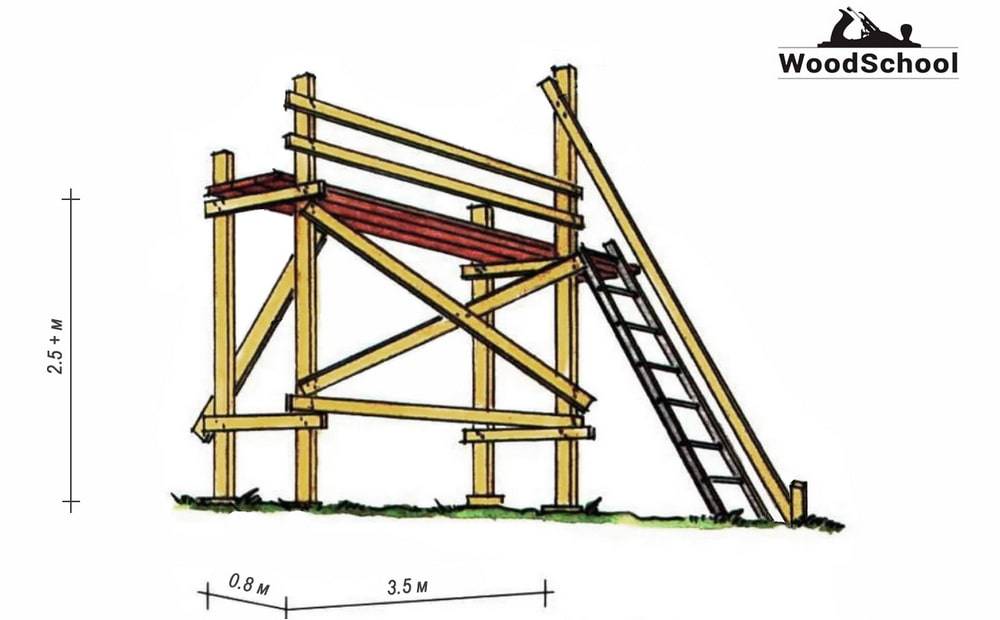

Типовые строительные леса из дерева – чертеж

Это самые простые строительные подмости, спроектированные по принципам промышленных металлических лесов. В их основе – базовый набор элементов, которые обеспечивают нагрузочную способность до 250 кг, при сохранении надлежащей горизонтальной и вертикальной жесткости. В исходном чертеже размеры помоста составляют 3.5х2.5 м. Ширина рабочей площадки – 0.8 м. При необходимости высоту секции можно увеличить на 1-2 м, сохраняя конструкцию без изменений.

Для работ на высоте 5 м и более, конструкцию масштабируют, путем наращивания второго яруса. Аналогичным образом леса расширяют в длину, за счет пристраивания дополнительных секций. Сами сегменты при этом сбивают в монолитную конструкцию для усиления общей жесткости. При работе на высоте 5 м и более, верхний ярус лесов рекомендовано дополнительно анкеровать к фасаду для предотвращения опрокидывания.

Из чего состоят строительные леса:

  1. Рамы (стойки + поперечины)
    2. Горизонтальная связь
    3. Диагональная связь
    4. Вертикальные стяжки
    5. Стабилизирующая опора
    6. Отбортовочные доски
    7. Настил
    8. Подпятники из обрезков доски

Благодаря простоте конструкции такие строительные леса можно сделать своими руками из досок и бруса буквально за несколько часов.

Боковые рамы

Возведение лесов начинают со сборки рам. Это базовые элементы конструкции, на которые припадает основная нагрузка. Они состоят из стоек, поперечин и вертикальных стяжек. Для изготовления опор используют брус 150х80 мм. Поперечины делают из доски толщиной 40 мм. Для боковых диагональных стяжек подойдет стандартная дюймовка. Исходная ширина конструкции – 0.8 м.

Горизонтальные и диагональные связи

Деревянные леса будут безопасными при условии соблюдения четкой геометрии каркаса, которую обеспечивают главным образом диагональные и горизонтальные связи. Эти элементы изготавливают из доски 30х100 мм. Поскольку горизонтали и диагонали являются не только стабилизирующими (препятствуют складыванию лесов), но и силовыми элементами (распределяют нагрузку по всей конструкции), более тонкие и узкие доски для этих целей использовать не рекомендуется.

При сборке горизонтальных и диагональных связей следует придерживаться правила стяжки в треугольник (все углы должны быть одинаковыми). При монтаже многопролетных конструкций, диагонали допускается устанавливать в каждую вторую секцию в шахматном порядке.

Стабилизирующие опоры

Каждый сегмент лесов усиливают направляющей, толщиной не менее 40 мм. Она придает дополнительную устойчивость конструкции и предотвращает ее опрокидывание. При возведении многоярусных лесов верхние секции рекомендовано анкеровать к фасаду или фиксировать их через оконные проемы второго-третьего этажа.

Отбортовочные доски

Легкие перильные ограждения обеспечивают безопасность на площадке, а также препятствуют падению материалов и инструментов. Даже одна отбортовочная доска, установленная на уровне настила, значительно повышает безопасность работ, поскольку не дает случайно наступить на край площадки.

Настилы деревянные для строительных лесов

Рабочие перекрытия изготавливают из дюймовых досок, которые увиливают диагональными перемычками с обратной стороны. Между досками оставляют зазор 5-10 мм. Для усиления общей жесткости лесов настил рекомендовано фиксировать к основанию.

Ригели

При увеличении длины пролета до 4 м и более конструкцию лесов дополняют ригелями. Это два бруса, которые устанавливают под настилом по всей длине пролета. Они служат вспомогательными горизонтальными связями, усиливающими конструкцию, благодаря чему настил не прогибается под нагрузкой. Для усиления жесткости брусовые ригели устанавливают на ребро.

Подпятники

Подкладки из обрезков толстой доски предотвращают проседание опор в грунт, благодаря чему леса не теряют свой горизонтальный уровень. При монтировании многоярусных лесов на проблемных грунтах в качестве подкладок лучше использовать широкие доски, которые укладывают перпендикулярно стене.

ТРЕБОВАНИЯ ОХРАНЫ ТРУДА ПЕРЕД НАЧАЛОМ РАБОТЫ

2.1. Надеть предусмотренную соответствующими нормами спецодежду и спецобувь. Спецодежда должна быть застегнута. Приготовить средства индивидуальной защиты (предохранительные пояса, тросы, канаты и т.п.), убедиться в их исправности, испытаны ли они и есть ли бирки с указанием срока последнего испытания. 2.2. Проверить исправность подмостей, лесов, лестниц, стремянок. 2.3. Убедиться в достаточной освещенности рабочей зоны. 2.4. Лестницы и стремянки должны быть осмотрены непосредственным руководителем работ. Неисправные лестницы и стремянки должны быть заменены. 2.5. Лестницы должны соответствовать следующим требованиям: — общая длина деревянных переносных лестниц во всех случаях не должна превышать 5 м, а приставные лестницы, применяемые для выполнения нетрудоемких работ на высоте, должны быть такой длины, чтобы можно было работать со ступени, находящейся на расстоянии не менее 1 м от верхнего конца лестницы; — дерево, применяемое для изготовления лестниц и стремянок, должно быть выдержанным и сухим, без сучков и трещин и обработано антисептическим и огнезащитным составами; — ступени деревянных лестниц и стремянок должны быть прочно вставлены в выдолбленные и просверленные отверстия в тетивах. Расстояние между ступенями не должно превышать 0,4 м. Тетивы лестниц должны скрепляться стяжными болтами не реже, чем через 2 м, а также под верхней и нижней ступеньками; — нижние опорные концы приставных вертикальных и наклонных лестниц должны иметь упоры в виде стальных острых наконечников или резиновые башмаки для предотвращения скольжения нижнего основания при установке на грунте, асфальтовых, бетонных и других поверхностях; — лестницы, применяемые для работы на линиях связи, в верхней части должны иметь крючки, предотвращающие падение лестницы от ветра и случайных толчков; — стремянки с площадками должны быть пирамидальной формы, прочными, устойчивыми и легко передвигаемыми; — нижние концы тетив стремянок с одной стороны должны быть обиты резиной, а с другой стороны — оборудованы колесами. 4-колёсные стремянки с площадками должны быть оборудованы устройством, позволяющим утапливать колёса в том случае, если работник вступит на стремянку; — раздвижные лестницы-стремянки должны иметь фиксирующие приспособления, предохраняющие их от самопроизвольного разъединения во время работы. 2.6. Нельзя устанавливать приставные лестницы на кровле, лестничных маршах и в других местах, не имеющих горизонтального основания. 2.7. Не допускается устанавливать приставные лестницы, опирая их стекла окон, витражей и т.п. 2.8. При эксплуатации лесов, подмостей, средств подмащивания и приставных лестниц для выполнения работ на высоте с лестниц рабочие должны обеспечиваться предохранительными поясами и при необходимости защитными касками. Предохранительные пояса, выдаваемые рабочим, должны иметь бирки с отметкой об испытании. 2.9. В зимнее время, при выполнении работ на открытом воздухе, средства подмащивания перед началом работ и во время работ систематически должны очищаться от снега и льда и посыпаться песком. 2.10. Электропровода, расположенные ближе 5 м от лестниц (подмостей), требуется оградить или обесточить на время выполнения работ. 2.11. Запрещается приступать к выполнению работ при: — неисправности предохранительного пояса, страховочного устройства или трапов, лестниц или мостиков при которых согласно инструкциям заводов-изготовителей запрещается их эксплуатация; — повреждении целостности или потери устойчивости строительных конструкций на участке работы; — неисправностях технологической оснастки и инструмента, указанных в инструкциях заводов-изготовителей при которых не допускается их применение; — несвоевременности проведения очередных испытаний или истечения срока эксплуатации средств защиты, установленных заводами-изготовителями; — недостаточной освещенности рабочих мест и подходов к ним; — нахождении людей в местах, над которыми будут производиться работы. 2.12. Проверить наличие аптечек первой медицинской помощи, укомплектованной изделиями медицинского назначения и перевязочными материалами для оказания первой медицинской помощи. 2.13. Обо всех обнаруженных неисправностях оборудования, инвентаря, электропроводки и других неполадках сообщить своему непосредственному руководителю и приступить к работе только после их устранения.

Особенности выбора

Что касается выбора конкретных подмостей, то все зависит от их сферы применения. Если возникают сомнения, лучше проконсультироваться со специалистом. В основном при выборе стоит учитывать некоторые моменты. Например, решаемая задача. Для малогабаритных работ подойдут легкие и компактные конструкции с высотой около 3 м.

Для более масштабного мероприятия рекомендуются системы, обладающие повышенной прочностью и жесткостью. Кроме того, они должны быть устойчивы, чтобы обеспечивать максимальную безопасность людей. Также следует учитывать и наличие у них ограждения.

У подобных конструкций обязательно должны быть связующие элементы, обеспечивающие прочность сооружения. Используют болты, муфты или консоли. Для прикрепления подмостей применяют анкерующие элементы. Для доступа на подмости ставят стремянки. Они должны устанавливаться внутри под углом 70 градусов. Сейчас довольно часто продают конструкции со встроенными стремянками. Такое устройство удобнее и экономит рабочее время при спуске и подъеме.

5.1.4. Проверка крепления лесов к стене

Основные
параметры крепления проверяются по силе
выдергивания дюбеля (длиной не менее L=
10 см) из стены
Q,
равной силе
трения, и по крутящему моменту Мкрзатяжки гайки 1, согласно
расчетной схеме на рисунке
5.

Сила
выдергивания Qопределяется,
кгс:

(10)

где f– коэффициент трения стали
покирпичной кладке (0,35) или
бетону (0,4);

z= 2-3 – количество лепестков 2, прижимаемых к стене конусной гайкой 3;

N = sCMde, кгс, – упрощенный расчет допустимой
силы давления лепестка на стену из условия прочности
материала стены на сжатие;

sсм
наименьший предел прочности материала стены (sсм = 50 кгс/см2 –
силикатный кирпич, sсм = 80
кгс/см2 – бетон);

d, см, – наружный
диаметр лепестка;

e, см, – длина прилегания
лепесткак стене.

Оптимальный
крутящий момент на гайке, необходимый для того, чтобы надежно закрепить дюбель
и не смять материал стены, определяется, кгс·см:

(11)

где dсрмм, – средний диаметр винта;

α – угол подъема винтовой линии, определяется
из выражения

(12)

где S,
мм, – шаг
винта;

р
угол трения, который определяется из выражения

(13)

где fр = 0,2-0,28 – коэффициент трения в паре винт-гайка;

р= 30°-32° – половина угла профиля винта.

Рисунок 5 – Расчетная схема крепления
стоечных приставных лесов к стене
