Крепление и крепеж для кабеля

Кабель ПвПу2гж

Кабель ПвПу2гжприменяется для передачи электроэнергии к фиксированным установкам. Может протягиваться в грунте вне зависимости от уровня коррозионной активности. Активно используется в несудоходных водоемах. Заказать

Количество муфт на 1 км. для соединения различных типов кабелей

  1. 3-жильные 1 – 10 кВ, с сечением 3*95 мм. квадратных: количество муфт – не больше 4-х.
  2. 3-жильные, с сечением 3*120 – 3*240: количество соединений не должно превышать 5-ти штук.
  3. От 20 – 35 кВ: соединений не должно быть больше 6-ти.
  4. Для 1-жильных: не больше 2-х.
  5. Для линий 110 – 220 кВ количество соединений указывается в проекте.

Возможные ошибки при монтаже

При монтаже ввода в дом с помощью кабеля СИП могут возникнуть трудности, а чтобы не допустить ошибок, ниже перечислены самые распространённые из них:

Слабое натяжение: при натяжении не применялся динамометр, а также монтаж велся «на глаз»

Эта ошибка может привести к увеличению нагрузки на кабель, особенно в зимнее время и его обрыву.
Сильное натяжение: также негативно сказывается на кабеле, в особенности на его изоляции.
Попытка повторного использования прокалывающих зажимов: они одноразовые, так как головка срывается и осуществить повторный монтаж не представляется возможным.
Повреждение изоляции в ходе работ: важно применять цельный кабель, повреждение изоляции может привести к короткому замыканию или поражению электрическим током.
Фиксация зажимов не до конца: проводники должны быть правильно и надежно зафиксированы в зажимах и не болтаться в них. Плохой зажим приводит к плохому контакту, искрению и повреждению кабеля.

Правила монтажа

Выполняя крепление кабеля к стене, следует учитывать не только свойство материала основы и воздействие внешней среды. Не менее важными являются требования к правильной укладке самого кабеля.

Очевидными, но не всегда исполняемыми, являются правила изменения направления прокладки. При необходимости этого кабель нельзя резко изгибать. Это может вызвать вредные нагрузки и даже привести к повреждению проводов и (или) изолирующей оболочки.

В зависимости от материала и конструкции, радиус закругления кабеля при повороте подчиняется следующим пропорциям:

  • для проводов сплошного сечения, в жесткой оплетке, в т.ч. бронированных кабелей — не менее 10 диаметров;
  • для кабелей с многожильными гибкими проводниками — не менее 5 диаметров.

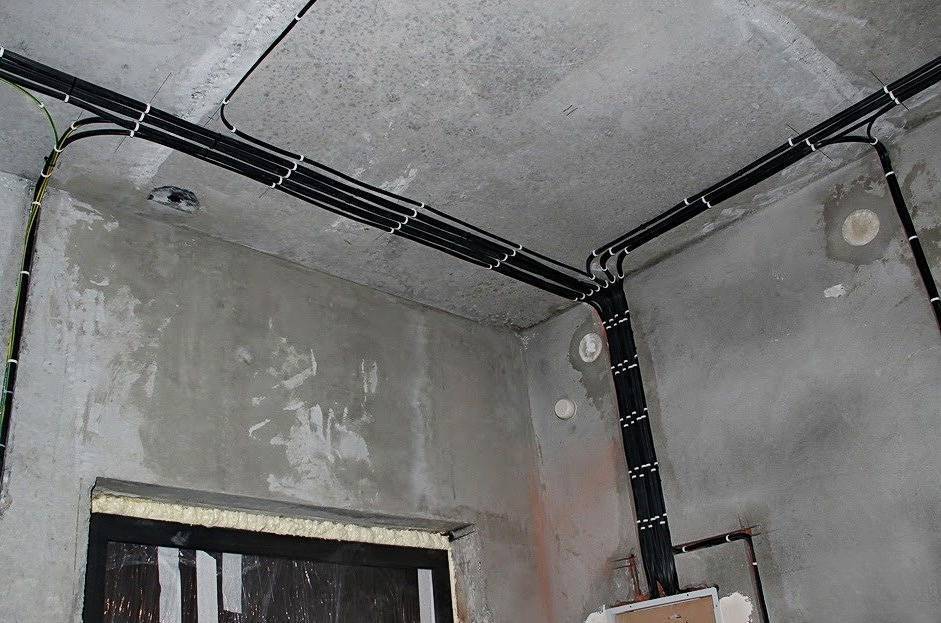

Фиксацию кабелей при горизонтальной прокладке, а также при подвешивании на струнах и тросах выполняют с шагом не менее 50 см. При вертикальной прокладке шаг должен составлять не менее метра.

При закрытой укладке крепление должно обеспечивать надежную фиксацию до полного монтажа либо завершения общестроительных работ, после которых кабель окажется надежно закреплен.

Независимо от расстояния до предыдущего крепления, зажимы ставят у начала и завершения поворота, около соединительных муфт и разветвителей, а также розеток, выключателей, вводов распределительных шкафов и тому подобной инженерной фурнитуры и приспособлений.

Если существует риск повреждения кабеля при зажиме фиксирующего приспособления либо в процессе его эксплуатации, необходимо использовать защитные прокладки. Их изготавливают из силикона, пластика или резины.

Правила и особенности выбора типа крепежа для кабеля

Способов монтажа передающей проводки насчитывают десятки. Но любое крепление кабеля должно соответствовать следующим требованиям:

  1. Не причинять повреждений изолирующей оболочке.
  2. Надежно удерживать проводку.
  3. Не разрушаться под действием окружающих факторов.

Крепеж выбирают руководствуясь перечисленными требованиями, но, кроме этого, выбор диктует вид изоляции кабеля, материал и свойства основания — конструкции, на которой располагается проводка.

Для массивных, тяжелых силовых кабелей, диаметр которых измеряется сантиметрами, необходимы прочные опоры. Материалом крепежа для них служит металл, прочные сплавы. Обычно это сталь, силумин и т.п. Для крепления особо толстых проводов к стене могут сооружаться сложные коробчатые конструкции. Для их монтажа используют анкерные болты и закладные детали.

Для легких проводов, рассчитанных на относительно небольшую нагрузку, мощные крепления не требуются. Здесь применяют пластик, тонкий металл, даже обычную жесть.

На способы крепления проводов, а значит, на вид и материал крепежа, влияет место, где располагаются кабели

Это очевидно, если обратить внимание на усилия и воздействия, испытываемые крепежом при различных условиях использования

При монтаже на вертикальных плоскостях (стены, опоры) крепления должны выдерживать изгибающие и срезающие усилия. На потолках, других видах «обратных» поверхностей — нагрузки на вырыв.

Прочный дюбель, обеспечивающий надежное удержание сотни килограммов на срез, иногда можно выдернуть из гнезда просто рукой, приложив незначительное усилие по направлению его оси. Выбор способа крепления проводов должен учитывать эти особенности.

Там, где нагрузки невелики, внимание обращают на воздействие внешних факторов. Большинство пластиков плохо выдерживают ультрафиолетовое излучение

Кабельный крепеж из полиэтилена, ПВХ спустя некоторое время становится ломкими, покрывается трещинами.

В неотапливаемых помещениях, а также при наружной прокладке, крепеж испытывает температурные колебания. При этом многие стабилизированные пластики (защищенные от УФ излучения) при температурах ниже –20°С становятся хрупкими как стекло. Если при этом кабель дернуть, крепление разрушится.

Ввод кабеля через деревянную стену дома или фундамент

Если от столба до деревянного дома проложен СИП или другой проводник с алюминиевыми жилами, согласно ПУЭ вводить его в дом нельзя: «не допускается прокладка кабелей с алюминиевыми жилами по сгораемым конструкциям». Необходим переход на медь. Чаще других для этой цели используется кабель ВВГнг — в негорючей изоляции.

При этом нужно помнить, что для соединения двух этих проводников используют клеммные коробки, обычная скрутка недопустима. Соединенные напрямую медь и алюминий вступают в активную химическую реакцию, быстро и сильно окисляются, что ухудшает контакт. В результате даже при незначительных нагрузках в месте соединения появляется искра, а это — прямой путь к пожару. Потому использование клеммных коробок обязательно. Они есть в герметичном корпусе, есть открытые. Для использования на улице, понятное дело, лучше герметичные, в доме можно ставить и открытые.

Как соединить медный и алюминиевый провод

Но и это еще не все. Через деревянную стену проводить кабель электропитания можно только через стальную трубу с толстой стенкой. Диаметр трубы должен быть как минимум, в 4 раза больше наружного диаметра провода. Толщина стенки нормирована (СП 31-110-2003)  и должна быть не меньше:

  • 2,8 мм для кабеля сечением жилы 4 кв. мм
  •  3,2 мм для кабелей с жилами 6-10 кв. мм.

Располагать вход желательно с обратным уклоном, чтобы вода не затекала внутрь. Чтобы загерметизировать места входа и выхода, а также чтобы обеспечить электробезопасность, можно использовать асбестовые, резиновые или пластиковые заглушки. Края трубы нужно будет тщательно обработать и зашлифовать до полной гладкости, чтобы кабель не перетерся и его оболочка не повредилась.

Ввод электрического кабеля через деревянную стену дома

Для успокоения и для повышения надежности отрезок, который будет находится внутри трубы, можно замотать асбестовой нитью или другим изоляционным материалом. Он также может заполнять пространство внутри трубы, чтобы там не селились насекомые. Еще вариант — заполнить трубу цементным или алебастровым раствором.

При вводе через фундамент ситуация немного отличается: конструкция уже не считается сгораемой, так что можно использовать пластиковые закладные. Их устанавливают на стадии изготовления ленточного фундамента.  В этом случае проход для кабеля отличается в зависимости от того, в какое помещение попадает кабель: влажное или сухое.

Ввод электрического кабеля через фундамент дома

Запчасти, необходимые для организации безопасного ввода электрики в дом, стоят не очень много, но значительно повышают  надежность, электрическую и пожарную безопасность вашего жилья. Конструкции совсем несложные, с их устройством справится можно своими руками.

Правила и особенности выбора типа крепежа для кабеля

Крепеж для кабеля выбирают в зависимости от способа его прокладки и материала основания, к которому будет фиксироваться провод. Начнем с выбора по материалу.

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

В зависимости от типа материала

Все основания делят на мягкие и твердые, но есть еще тонкие и ломкие. К мягким основам относят древесину, сюда же можно причислить штукатурку. Если крепить кабель надо к этим основаниям, чаще всего используют гвозди или саморезы. Процесс установки крепежа всем известен и не занимает много времени.

Крепление кабеля большей частью происходит при помощи дюбелей

К жестким основаниям относится бетон, железобетон, кирпич. В такие основания устанавливается крепеж с дюбелями (дюбель-гвоздями). Процесс установки дюбеля более долгий — приходится сначала сверлить отверстия и вставлять пластиковую пробку, только после этого устанавливать крепеж. Но в таких материалах это неизбежно. Исключение — кирпичная кладка. Если крепеж размещать в шве, можно обойтись гвоздями. Но крепление в этом случае будет не очень надежным.

Ломкие основания. К этой категории можно отнести гипсокартон и строительные блоки из легкого ячеистого бетона любого типа. Для этих оснований есть специальные дюбеля, которые имеют большую площадь упора, чем стандартные. Также для легкого ячеистого бетона существует крепеж на клею.

Специальные дюбеля-бабочки для установки в гипсокартон или пенобетон

Тонкие основания. Это пластик, ДВП, ДСП и другие подобные материалы. Если закрепить кабель надо на такой поверхности, используют тонкие гвоздики, скобы, при небольшом количестве проводников применяют крепеж на клеевой основе. Обычно это небольшие пластиковые элементы, на тыльной стороне которых закреплен скотч с защитной полосой. При монтаже защитная полоса снимается, крепеж устанавливается на клей. Больших нагрузок он не выдержит, но упорядочить жгут проводов, который идет на рабочий стол, можно.

Гвозди, саморезы или дюбеля?

Большая часть стандартного крепежа может быть зафиксирована как при помощи гвоздей или саморезов, так и при помощи дюбелей. В соответствии с видом материала, его прочности и плотности, выбираете тип крепежных элементов.

Чаще используются дюбеля

Есть и несколько исключений. Например, U-образные скобы из строительного степлера можно установить только в мягкие основания или в ДСП, а дюбель клипсы для них не подходят.

Правила монтажа

Независимо от типа выбранного крепежа стоит соблюдать нехитрые правила его расположения. В этом случае крепление кабеля будет надежным.

  • Оптимальное расстояние между двумя элементами 40-50 см.
  • В местах поворота крепеж располагать в 5-10 см от места сгиба.
  • Шляпки гвоздей, дюбелей, саморезов не должны торчать, иначе они могут повредить изоляцию кабеля.
  • Кабель не должен провисать, натяжение должно быть равномерным. Если необходим запас, его сворачивают в кольцо и укладывают в одном месте.

Это все общие правила крепления кабеля. Это не догма, но их выполнение облегчает работу и гарантирует нормальные результаты.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

  • Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.
    В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой
  • Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.
    Установка дюбеля
  • Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.
    Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.
