Характеристики кабеля ВВГ
Все характеристики любого кабеля можно условно разделить на механические и на электрические. Для нас важны оба эти параметра поэтому давайте остановимся на каждом из них подробнее.
Механические характеристики кабеля ВВГ
Начнем наш разговор с механических характеристик. Под данным параметром мы подразумеваем стойкость кабеля к механическим, температурным и химическим воздействиям.
Диаметр изгиба кабеля по ГОСТ
- Первым в списке свойств будет радиус закругления кабеля. Он зависит от типа жил, из которых изготовлен кабель, и дает понятие насколько сильно можно изгибать кабель при монтаже. Согласно ГОСТ для одножильных кабелей этот параметр составляет 10 диаметров кабеля, а для многожильных кабелей составляет 7,5 диаметров. Более подробно с особенностью данного параметра вы можете познакомится на видео.
- Следующим важным параметром являются температурные режимы. Для примера возьмем кабель силовой ВВГ 3×1,5. Его нормальными режимами эксплуатации являются температуры от -50⁰С до +50⁰С. Для любых кабелей и проводов с виниловой изоляцией это является нормой.

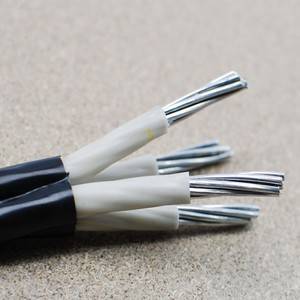

На фото характеристики кабеля ВВГ
- В то же время монтировать такой кабель можно лишь при температуре изделия не ниже 15⁰С. Если предполагается монтаж при более низких температурах, то кабель предварительно прогревают. Если монтаж вы выполняете своими руками, то прогрев лучше выполнять за счет подключения к кабелю соответствующей нагрузки.
- Но в аварийных режимах кабели ВВГ должны нормально выдерживать и более высокие температуры. Так температура до +70⁰С считается нормальной. А периодически, на время протекания токов короткого замыкания, кабель должен выдерживать температуры до +160⁰С.
Сертификат производителя кабеля ВВГ
Также сертификат соответствия должен подтверждать способность кабеля работать при относительной влажности до 98%. И это при температуре 35⁰С. Изделия же в тропическом климатическом исполнении должны быть стойки к образованию грибков.
Другие механические характеристики кабелей ВВГ
Кроме приведенных, существуют и другие механические характеристики кабелей ВВГ. Например, прочность на растяжение, удлинение на разрыв, требования по старению изоляции и уменьшению ее массы, но такие параметры навряд ли будут интересны непрофессионалам. Поэтому в нашем обзоре мы не будем их рассматривать.
Электрические характеристики кабеля ВВГ
Но как бы то ни было кабель – это, в первую очередь, проводник. Поэтому электрические параметры не менее важны чем механические
Им то мы и уделим наше внимание напоследок
Сопротивление жил кабеля ВВГ
Одним из основных электрических параметров является сопротивление провода. Этот показатель зависит от типа жилы и ее сечения. Для примера ВВГ 3×1,5 кабель силовой с одножильным проводом будет иметь сопротивление не более 12,1 Ом/км. А кабель с сечением в 35 мм2 сопротивление не более 0,524Ом/км.
Электрическое сопротивление изоляции кабеля ВВГ
- Следующим важным параметром является сопротивление изоляции провода. Оно так же зависит от температуры и сечения провода. Так для провода сечением до 1,5 мм2 сопротивление изоляции должно быть не менее 12МОм. А для кабелей с сечением выше 10 мм2 оно должно составлять не менее 7МОм.
- Так же провод должен иметь сертификат на то, что он прошел электрические испытания. Их проводят переменным током с частотой в 50Гц. Кабели ВВГ на напряжение до 660В должны в течение 10 минут выдерживать напряжение в 3кВ. А кабель на напряжение до 1кВ должен выдерживать то же время напряжение в 3,5кВ.
Расшифровка и модификации
Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.
Разные виды одной под одним и тем же названием
Обычный ВВГ
Расшифровка основной аббревиатуры — ВВГ — несложна:
- отсутствие впереди буквы А говорит о том, что жилы медные;
- первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
- вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
- «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).
То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет (о цветовой маркировке читайте тут). Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).

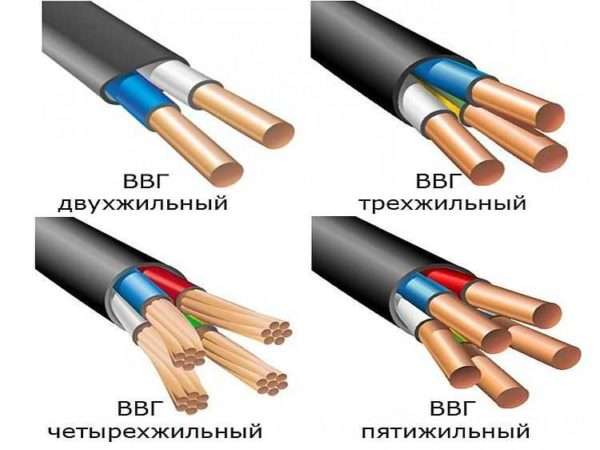

Виды круглых проводников
В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3, 4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).

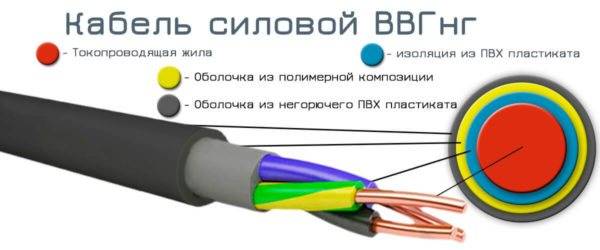

Негорючий ВВГнг
В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.
Есть еще несколько видов кабеля ВВГнг:
- ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
- ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.
Негорючие кабели ВВГнг могут идти с дополнительной оболочкой
- ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
- ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).
Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.
Формы выпуска
В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

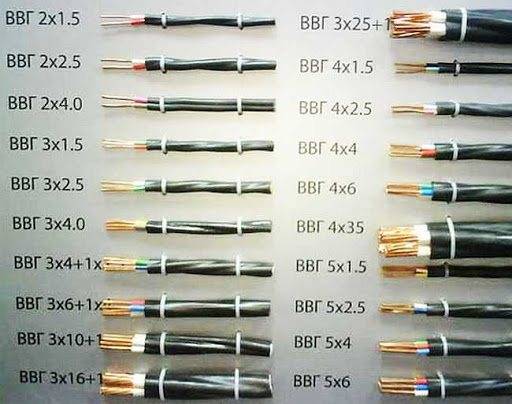

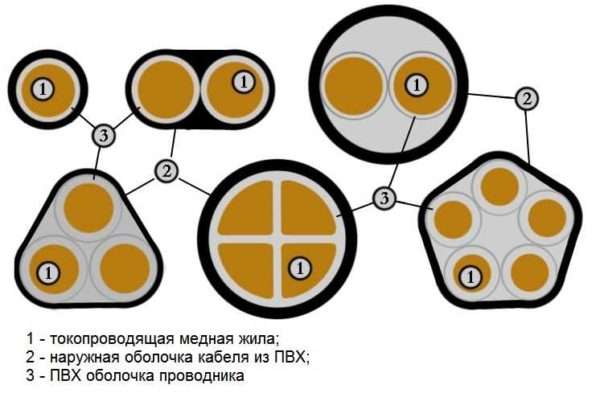

Разные типы кабеля ВВГ
Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм2 — допускается выпуск без заполнения.

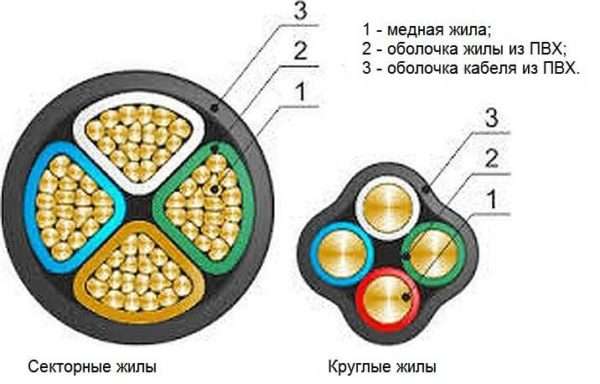

Разные типы жил в кабеле ВВГ
Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам (как проверить читайте тут).

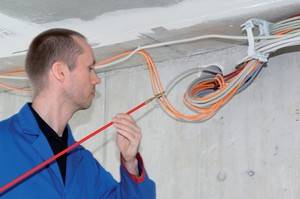

Методы прокладки
Кабель ВВГ можно применять при строительстве различных объектов, а также в подземных траншеях. Метод прокладки напрямую зависит от конкретной цели. Прокладывать проводник можно на различных поверхностях, состоящих из негорючих материалов. К ним относится бетон, штукатурка, кирпич или гипс. Кабель ВВГ можно проложить открытым методом под разнообразными подвесными конструкциями.
Обязательным условием является исключение каких-либо механических воздействий. При существовании вероятности повреждения проводника нужно задуматься о дополнительной защите. Зачастую для этого используют специальные каналы, трубки, металлические или гофрорукава.
Наиболее популярным является скрытый метод. Зачастую его используют в жилых помещениях, когда кабель закладывается под штукатурку. Предварительно нужно проделать канавки в стенах, а затем обработать изделие цементной штукатуркой. В подобных ситуациях исключается возможность механических воздействий, поэтому отсутствует необходимость использования дополнительной защиты. Единственным исключением считаются случаи, когда провод прокладывают в деревянных строениях. Такой вариант можно использовать в конструкциях из несгораемых материалов, например, в трубах.
Нет такого провода, который допустимо проложить под землю без использования специальных защитных элементов. Это обусловлено тем, что кабель требуется сохранять длительный период, но сам он не оборудован встроенной защитой. В силу этого и используются определенные элементы защиты от механических повреждений. В большинстве случаев они представляют собой герметичные коробки.
Открытое положение
Если изучить технические параметры кабеля, то можно сделать вывод, что прокладку разрешено производить в поверхностях из трудновозгораемых или негорючих материалов, к примеру кирпич, бетон гипс или штукатурка. Открытым способом провод ВВГ можно прокладывать под различными подвесными конструкциями, такими как трос и тому подобное. В этом случае прокладка должна быть очень надёжная.
Следует исключить любые механические воздействия. Если кабель может повредиться, то необходимо позаботиться о дополнительной защите. Обычно для этой цели применяют специальные каналы, металлорукава, гафрорукава или трубки. Защита устанавливается в случае, если открытый способ прокладки осуществляется на легковосгораемых объектах, построенных, к примеру, из дерева.
Скрытый вариант
Этот способ прокладки самый популярный — применяется в жилых помещениях. Провод обычно закладывают под штукатурку. До этого момента проделывают борозды в стенах, а после кабель покрывается штукатуркой и цементом. В этом случае механические повреждения исключены, а потому нет необходимости применять дополнительную защиту. Исключением являются случаи, когда кабель прокладывается в деревянных домах. Скрытую прокладку можно использовать в различных несгораемых материалах, к примеру, в трубах.
Расположение под землёй
Ни один вид кабеля нельзя прокладывать под землёй без применения специальной защиты. Это объясняется тем, что провод нужно сохранить на долгое время, но сам он не оснащается встроенной защитой. Именно поэтому применяются защитные меры от различных механических повреждений. Для прокладки под землёй используют герметичные коробки.
Маркировка
Маркировка или буквенный шифр – аббревиатура, нанесенная на провод, позволяет узнать точную и достоверную информацию о проводнике соответствующую не только техническим условиям ТУ производителя провода, но и соответствие государственному стандарту – ГОСТ.
Буквенное обозначение маркировки содержит несколько букв и цифр, каждая из которых обозначает определенное свойство провода.
Общепринятым является следующая расшифровка кода:
- Наличие в аббревиатуре начальной буквы «А» означает материал жил провода из алюминия, отсутствие буквы «А» говорит о том, что все токопроводящие жилы сделаны из меди.
- Следующая буква в кодировке обозначает материал изоляционного покрытия непосредственно токопроводящей жилы провода:
- «П» – полимерная изоляция;
- «Пв» – изоляция из полиэтилена;
- «В» – поливинилхлоридная изоляция жил;
- Третья буква говорит о наружной изоляции проводника:
- «В» – поливинилхлоридная наружная изоляция;
- «Шв» – кабель имеет защитный шланг;
- «Шп» – материал шланга наружной оболочки полиэтилен;
- «П» – полимерная наружная оболочка;
- Четвертый знак обозначает наличие бронированной оплетки:
- «Б» – кабель бронированный, имеет защитную бронированную оплетку;
- «Г» – обозначение отсутствие брони в проводнике, кабель – «голый»;
- Пятый знак в коде говорит о степени и свойствах продукта относительно возможности противостояния пожару и распространению горения – то есть пожарной безопасности продукта:
- отсутствие знака говорит о материале, не поддерживающем горение;
- «нг» – по пожарным свойствам возможна прокладка провода в групповых магистралях и колодцах;
- «нг-ls» – продукт при горении выделяет небольшое количество дыма и газа, не распространяет горение в групповых прокладках;
- «нг-hf» – свойствам изоляции добавлено отсутствие выделения коррозионно-активных газов;
- «нг-frhf» – кабель не горит, не тлеет, имеет свойство самозатухания, не выделяет коррозионно-активные газы;
Далее, за буквенным кодом идут цифровые обозначения – показывающее количество жил и их сечение. В первой группе цифр может быть и буквенные обозначения, указывающие на форму и вид проводников:
- «О» – говорит о однопроволочной жиле;
- «М» – указывает на многопроволочные жилы;
- «С» – жилы кабеля имеют вид секторов;
- «К» – указывают на то, что все жилы имеют круглое сечение;
Кабели ВВГ имеют все жилы одинакового сечения, различия могут быть по конфигурации формы поперечного сечения – круглая форма сечения не маркируется, а вот плоский провод имеет индекс «П» добавочно после основной маркировки – ВВГ-П.
Следующими обозначениями идут указания на наличие в кабеле проводника предназначенного для заземления, при этом, если само сечение заземляющей жилы меньше чем основных токопроводящих, то через «+» указывается его сечение в квадратных миллиметрах, а в скобках «N» или «PE». И далее, номинальное напряжение в кВ.
Таким образом, расшифровка маркировки кабеля ВВГ 3*50 мс +1*25 (N) -0,66 ТУ означает, что это медный провод в поливинилхлоридной изоляционной оболочке жил и ПВХ – оболочке, небронированный, с тремя многопроволочными жилами секторного сечения 50 кв. мм, провод имеет дополнительную жилу заземления меньшего сечения в 25 кв.мм. Напряжение, выдерживаемое кабелем 660 В.
На профессиональном сленге энергетиков, ВВГ – это кабель, В – винил, В- винил, Г – голый.
Как выбрать кабель?

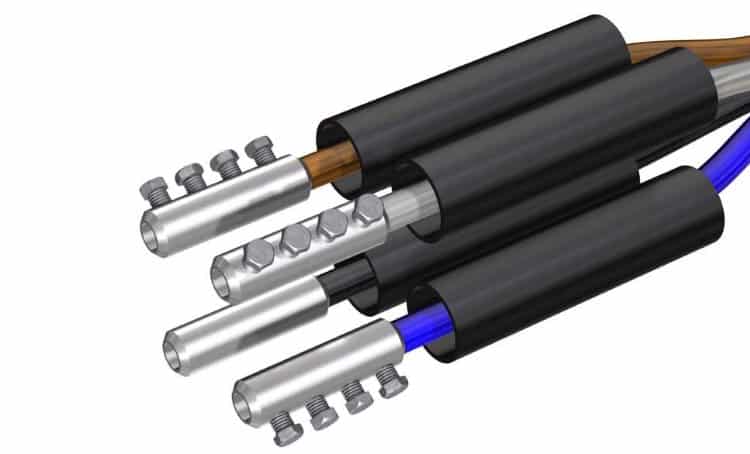

Соединительные муфты наконечники В моножильных кабелях опрессовка или лужение концов не обязательна, но такие проводники более жесткие, что может несколько осложнять монтаж, помимо этого они критичны к многократным изгибам.
Вопрос о материале ТПЖ можно даже не поднимать. Необходимо приобретать медь, ее электрические и механические свойства значительно превосходят алюминий.
К каждой бухте кабеля должен прилагаться паспорт с указанием технических параметров, а также другая сопутствующая документация.
При покупке обязательной проверяйте наличие сертификата соответствия. Если приобретается кабель ВВГнг, то необходимо еще проверить пожарный сертификат.
Кабель ВВГ 3х6,0
Кабель ВВГ — это силовой кабель
, с медной жилой, изоляцией и оболочкой из ПВХ
| Номинальное переменное напряжение | 0,66/1 кВ |
| Количество жил | 1 — 5 |
| Сечение размер | 1,5 — 240 мм2 |
Кабель марки ВВГ является популярным решением, когда осуществляется передача и распределение электроэнергии в установках стационарного типа на напряжение, что равно 0,66 кВ, 1 кВ , 3 кВ, 6 кВ
и имеет частоту 50 Гц. Кабель ВВГ, технические характеристики которого предполагают прокладку в помещениях сухого и влажного типа (влажность может достигать 98%), а также на открытом воздухе, применяется достаточно широко.
Например, он применяется при прокладке в блоках, на специализированных кабельных эстакадах, он может использоваться в промышленных помещениях, на электростанциях, в распределительных и осветительных устройствах, а также в обычных жилых помещениях в качестве электропроводки. Также применение подобного кабеля осуществляется в туннелях, вахтах, коллекторах, каналах и аналогичных местах.
Не рекомендуется прокладка в земле, хотя теоретически она допустима при условии низкой коррозионной активности почвы и отсутствии значительных механических нагрузок.
Также область применения данного кабеля включает в себя помещения, где есть вероятность возникновения взрыва или возгорания. Одно из ключевых преимуществ кабелей ВВГ заключается как раз в том, что при одиночной прокладке (или при прокладке пучком при использовании кабеля ВВГнг ) они не распространяют горение – это достигается при помощи плотной оболочки, выполненной из поливинилхлоридного материала. Впрочем, когда есть большая вероятность возникновения взрыва, рекомендуется использовать бронированный кабель для большей безопасности. Классы взрывоопасных зон, которые могут быть оснащены подобным кабелем – это B-I и B-Ia
При этом очень важно, чтобы при эксплуатации не возникало никаких механических повреждений
Данный кабель в его стандартном виде не рекомендуется укладывать под штукатурку, для этого требуется наличие дополнительной защиты, а также пониженного газо- и дымовыделения, для чего лучше применять, например, подтип ВВГнг или ВВГнг-LS
. Что до форм-фактора, то для прокладки под штукатуркой больше подходитплоский кабельВВГ-П .
Особенностью применения подобного кабеля также является то, что его прокладка осуществляется без дополнительного подогрева, а температура при этом не должна быть ниже -15°С. Ограничений на разницу уровней на трассе, где прокладывается кабель, при этом, не имеется
Важно заметить, что вышеупомянутая температура относится только к прокладке – после прокладки кабеля температурный диапазон расширяется до -50°С — +50°С, а предельно допустимая рабочая температура и вовсе достигает +70°С (+80°С в аварийном режиме)
Разновидности кабеля
Кабель ВВГнг-п-LS: структура
Изоляция состоит из поливинилхлорида с высокой огнеустойчивостью. Ее цвет может быть белый, жёлтый, синий, зелёный, красный, малиновый, коричневый, чёрный. Внутри имеется ещё одна экструдированная оболочка для заполнения пространства между жилами. Вес провода ВВГнг-п-LS 3х2,5 в 1 км – 167 кг.
Вариант исполнения кабеля ВВГнг-LS по функциональности имеет некоторое преимущество. ВВГнг-LS представляет собой кругложилый провод, заполненный без галогенов, не вулканизированной резиной, что обеспечивает огнеустойчивость. Оболочка состоит из специального не воспламеняющего ПАХ пластиката. Благодаря этим параметрам достигается высокий уровень безопасности.
Где используется кабель ввгнг-ls?
Область применения
Данный проводник используется для электрических устройств переменного и постоянного тока. Может прокладываться в помещении и вне здания. ВВГнг-п-LS часто предназначается для офисов, промышленных объектов, атомных станций.
Продолжительность использования 30 лет, гарантия, как правило, 5 лет. Эти цифры будут достоверными при условии соблюдения правил транспортирования, сбережения, установки, эксплуатации.
Минимальная длина провода 450 м. ВВГнг-п-LS выдерживает нагревание до 70 градусов. Значение радиуса изгиба — 10 диаметров для одножильного кабеля, 7,5 для многожильного. Выполнение монтажа допустимо не ниже -15 градусов. Провод ВВГнг(А)-п-LS обладает практически 100% устойчивостью к влажности при температуре менее 35°.
Кабель ВВГнг(А)-LSLTx
Провода ВВГнг(А)-LSLTx предназначены для распространения направленной энергии переменного тока до 1 кв, постоянного напряжения до 1,5 кв. Используется в частных и многоквартирных домах, детсадах, школах, больницах, общежитиях, мотелях, поликлиниках, вокзалах, музеях.
Функциональная пожарная опасность помещений от 1 — 3 Ф.
Описание технических характеристик
Эксплуатация провода возможна при температуре от -50 до +50°С, относительной влажности 98%, если температура не более 35°С. Прокладывать кабель можно до -15°С. Значение допустимой температуры эксплуатации до 70 градусов. Аварийный режим предусматривает допустимую температуру 90 градусов. ВВГнг-FRLSLTx выдерживает температуру в условиях непродолжительного секундного замыкания до 400 градусов, а ВВГнг(А)-LSLTx до 350 градусов в аналогичной ситуации. Вес зависит от сечения, так, 1х1.5 на 1 км кабеля 52,7 кг.
https://youtube.com/watch?v=f3fQf1ZE_JI
В состав входит:
- медные токопроводящие жилы,
- экстурбированный изоляционный слой из ПВХ,
- поясная изоляция с повышенной огнеустойчивостью,
- экранированные медные ленты,
- две оцинкованные стальные ленты,
- наружный защитный слой (шланг, оболочка).
Условия прокладки выполняются согласно правилам и нормам монтажа электроустановок.
Особенности кабеля frls
Кабель ВВГнг-FRLS
В названии появляются новые буквы fr, означающие огнестойкость. Провод характеризуется длительной стойкостью к действию открытого огня, время варьирует от 60 до 180 минут.
Огнестойким барьером представлена слюдосодержащая лента. Проводник ВВГнг-FRLS используется для электроснабжения как жилого и так и промышленного помещения. Благодаря материалам, применяемым в изоляции, оболочке кабель обладает высокими противопожарными свойствами, небольшой токсичностью.
Применение ВВГнг-FRLS в общественном месте гарантирует защиту безопасности электрической сети. Возможна групповая прокладка. Кабель устойчив в условиях открытого огня.
Температурный режим эксплуатации от минус 50 до плюс 50, при влажности 98%. Одножильный провод обладает минимальным радиусом до 10 наружных диаметров, а многожильный имеет радиус до 7,5 внешних диаметров. Вес кабеля различный, например, ВВГнг(А)-FRLS 2х1,5 1 кВ в 1 км – 212 кг, 1х150 в 1 км – 1763 кг.
Провод имеет длительный срок службы до 30 лет.
Основные характеристики
Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.
Конструктивные особенности

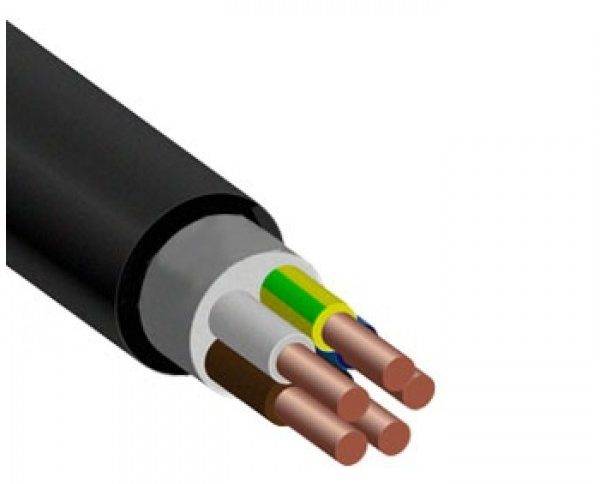

Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.
Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.
Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:
- моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
- изоляция из ПВХ, не поддерживающего горение;
- скрутка из двух-пяти жил;
- заполнение в виде негорючего поливинилхлоридного пластиката;
- ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
- двухжильные кабели выпускаются с проводниками одинакового сечения;
- если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).
Вес
Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.

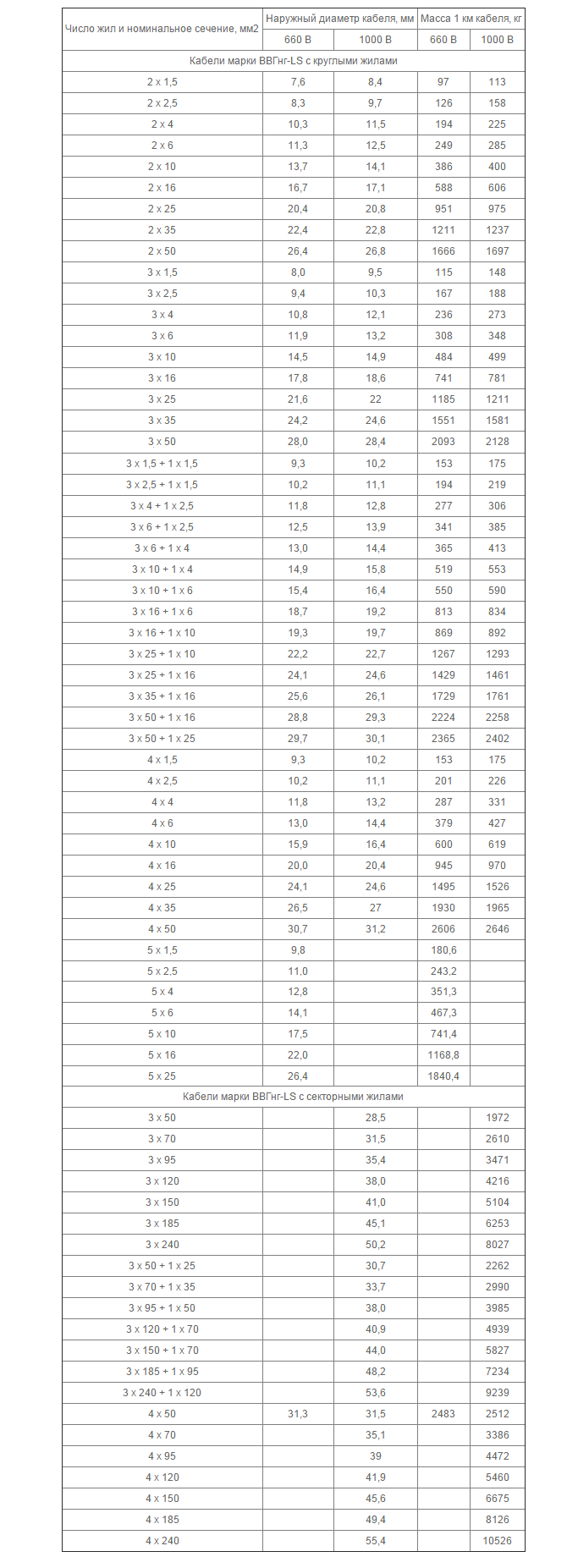

В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:
Поперечное сечение
Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.
Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».
Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.
Технические и эксплуатационные показатели
Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.
Из остальных эксплуатационных параметров выделим следующие:
- эксплуатационный срок – до 30 лет;
- максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
- максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
- максимальная температура при аварийном режиме – до +80 гр. Цельсия.
Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:
| Номинальное сечение, кв. мм | Сопротивление одной жилы, Ом/км |
| 1,5 | 12,1 |
| 2,5 | 7,41 |
| 4 | 4,61 |
| 6 | 3,08 |
| 10 | 1,83 |
| 16 | 1,15 |
| 25 | 0,77 |
| 35 | 0,524 |
| 50 | 0,387 |
Длительно допустимый ток
Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).
Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.
| Сечение жилы, кв. мм | Длительно допустимый ток, А | ||
| одна жила | две жилы | три жилы | |
| 1,5 | 24 | 21 | 19 |
| 2,5 | 33 | 28 | 26 |
| 4 | 44 | 37 | 34 |
| 6 | 56 | 49 | 45 |
| 10 | 76 | 66 | 61 |
| 16 | 101 | 87 | 81 |
| 25 | 134 | 115 | 107 |
| 35 | 208 | 177 | 165 |
Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.

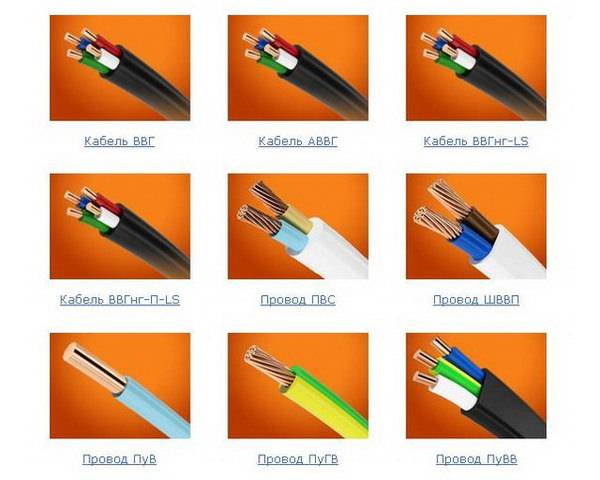

Виды и типы кабеля ВВГ
Абсолютно на любом кабеле, устанавливающемся внутри помещения, ставят определённую маркировку. С помощью неё можно увидеть необходимые характеристики купленного изделия. Но тем людям, которые далеки от электротехнических работ, сложно расшифровать различные сокращения. Им непонятно, что означает ВВГнг, и чем маркировка отличается от обычного кабеля ВВГ. С этим вопросом нужно разобраться.
Разновидности кабелей ВВГ:
- ВВГ провод имеет изоляцию из ПВХ. С помощью этого компонента провод становится огнезащитным и самозатухающимся в случае поражения открытым огнём.
- Если на маркировке к буквам ВВГ добавляется «нг», то это означает, что в изолирующем слове также имеется галогеновые частицы. С помощью этого элемента процесс горения можно нейтрализовать — провод просто не горит.
- Расшифровка маркировки ВВГнг-LS — оболочка покрывается специальным составом, который не выделяет дым при горении. Известно, что именно проводка, подверженная огню, вызывает большое количество дыма, распространяющегося по всему объекту при пожарах. Из-за этого люди теряют ориентацию в пространстве и погибают в пожарах. Именно поэтому производители стали применять безгалогеновый поливинилхлорид. Таким образом выделение газа удалось уменьшить.
- ВВГнгfr-LS. Эта модель очень похожа на предыдущую, но дополнительно обладает значительной огнестойкостью. Если кабель «ЛС» подвергается открытому огню, то, как и в предыдущем варианте, выделение газа будет минимальным. Если использовать групповую прокладку проводов, то горение просто не будет распространяться по помещению.
- Кабель ВВГнг-fr-ls изготавливается из безгалогеновых материалов. Именно в этом состоит основная разница провода от остальных марок. Применяя пластмассу, состоящую из безгалогенных материалов, производители создают качественную изоляцию. При попадании на кабель открытого огня дыма будет выделяться очень мало, в отличие от иных вариантов проводов, не входящих в линейку КВВГ. Провод приобретают для помещения в объекты, которые могут быть подвержены возгоранию.
Виды кабеля марки ВВГ
Для различных задач придуманы следующие виды силового ВВГ-кабеля:
- ВВГнг, расшифровка — негорючий;
- ВВГнг ls, расшифровка маркировки — без образования дыма и газа при возгорании;
- ВВГнг FRLS — устойчив к высоким температурам;
- ВВГ п — плоский по форме;
- ВВГнг (а) — пожароустойчивый.
У каждого из этих видов есть особые теххарактеристики.
- У ВВГнг характеристики отличаются своей универсальностью. Медный силовой провод совместим с монтажом в воде, на суше, на высоте до 4300 м, в сухих и влажных помещениях. Не распространяет горения. Расшифровка ВВГнг — “винил/винил/голый/негорючий”. Количество жил — от 1 до 6, если их больше двух, производят скручивание.
- Для кабеля ВВГнг Is технические характеристики немного отличаются. Дело в том, что он создан для мест с особо высокой вероятностью возгорания. Для ВВГнг Is расшифровка маркировки выглядит так: вининл/винил/голый/негорючий/низкий уровень дыма (ls, или “Low Smoke” в переводе с англ. означает “мало дыма”). У него еще есть подвид ВВГнг A Is с такой расшифровкой: (А) — категория нераспространения горения по ГОСТу. Отличия — допустимо прокладывать в пучках, форм-фактор может быть круглым, треугольным, плоским. В кругложильной проводке этого типа используется девулканизированная резина и заполнитель без галогенов + оболочка с антипиреновыми свойствами. Предельная температура токоведущих жил при коротком замыкании составляет +400⁰С.
- ВВГнг FRLS — то же самое, что и НГ, только на английском. FRLS означает Fire Resistance Low Smoke, то есть “огнестойкий с малым количеством дыма”.
Обратите внимание на испытания горючести различных проводов ВВГ. Еще один интересный тест разных кабелей:
Еще один интересный тест разных кабелей:
