Виды антенн
Существуют различные виды антенн, которые вы можете изготовить самостоятельно дома:
Всеволновая антенна. Простая в изготовлении и дешевая. Сделать такую антенну можно всего ли за час. Это идеальный вариант для городских жителей, но в далеких от телевизионных вышек поселений она работать уже не будет.

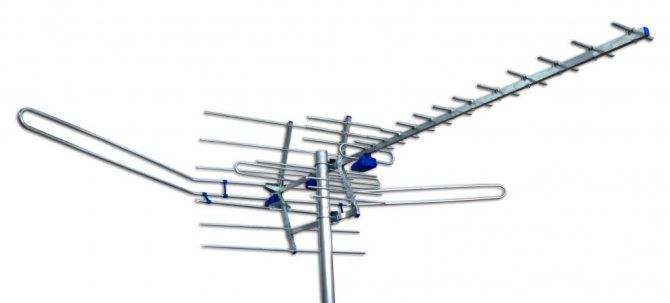

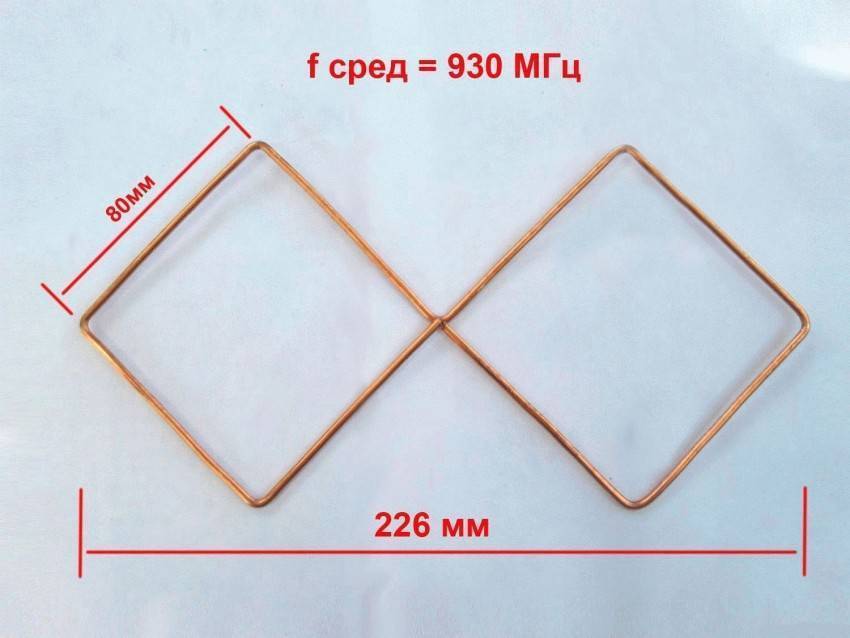

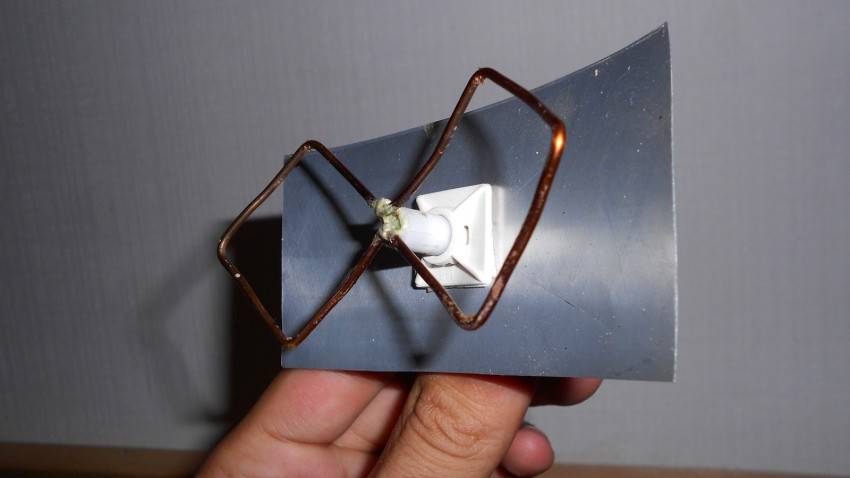

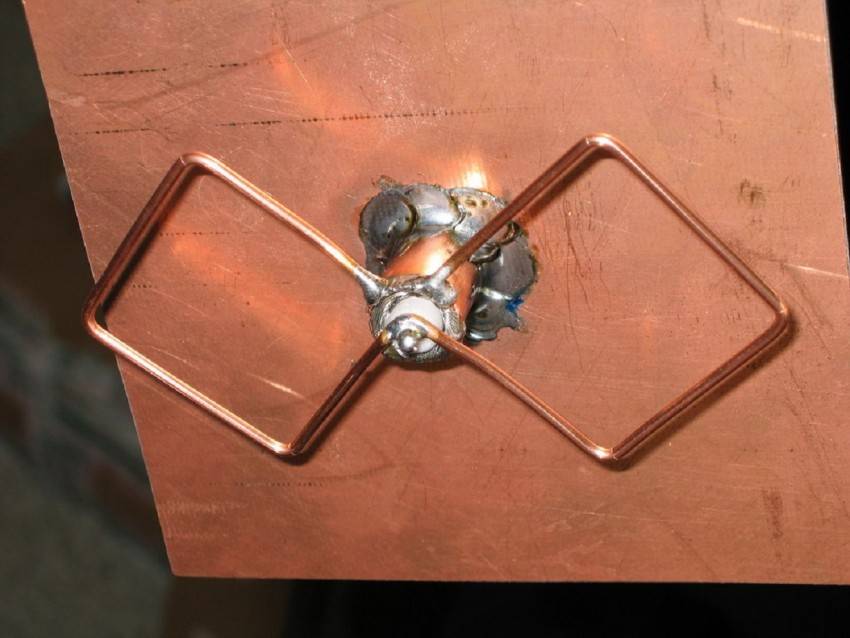

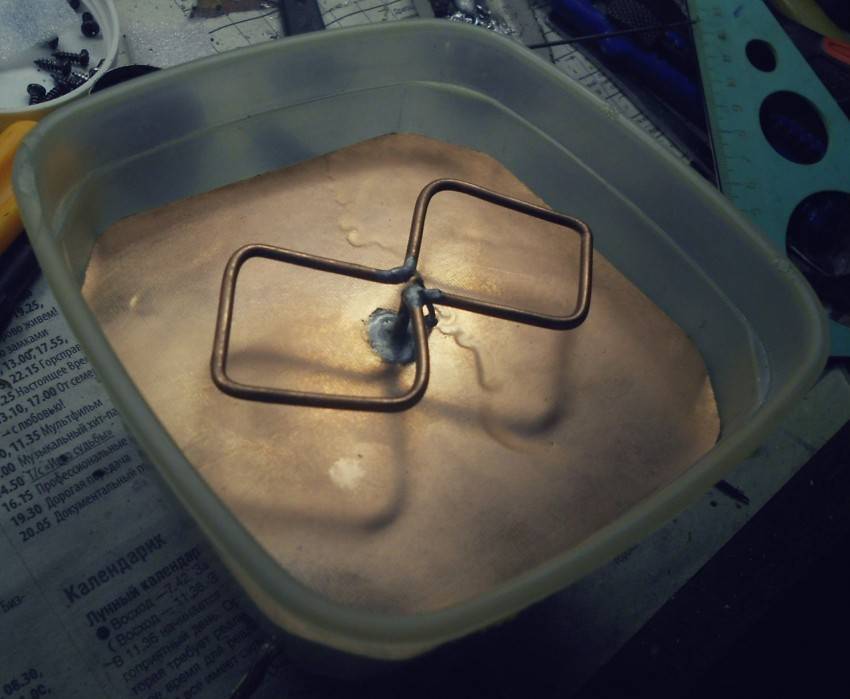

Z-образная антенна. Этот вариант достаточно трудозатратный, как в плане материальном, так и физическом. Однако, у нее очень хорошие технические характеристики, может принимать широкий диапазон сигналов.
Если вы делаете несколько антенн, то вам будет необходимо проложить между ними кабель, который должен будет проходить через значение нулевого потенциала.
Схемы усиления сигнала
Усилитель сигнала можно приобрести готовый фабричного производства (например, ВВК или Terra) или изготовить самостоятельно. Существуют различные виды исполнения усилителей — от простейших плат, надевающихся на усы антенны, до габаритных приставок с питанием от электрической сети. Кроме того, имеются модели для усиления эфирного и спутникового сигнала. Антенна с установленным усилителем называется активной.
Простейший усилитель собирается на базе одной микросхемы. План такого устройства приведен ниже.
Усилитель на базе схемы МАХ2633
Для изготовления усилителя потребуются три конденсатора с емкостью 1 нФ и сопротивление с номиналом 1 кОм. Для питания такого устройства применяется постоянное напряжение от 3 до 5 В. Прибор не требует настройки, но степень усиления регулируется при помощи установки сопротивления другого номинала (для понижения степени усиления необходимо повышать сопротивление). Такой усилитель не является широкополосным и применим только для коротковолнового диапазона.
Для широкополосного усиления при приеме сигнала на дальних расстояниях используются транзисторные приборы, принципиальные схемы которых приведены ниже.
В процессе самостоятельной сборки подобных устройств необходимо изготавливать печатные платы с дорожками. При использовании проводов для соединения элементов возрастает количество помех, которые снизят коэффициент усиления прибора.
Для усилителя на базе КТ368 понадобятся сопротивления и конденсаторы со следующими параметрами:
- 100 Ом (R1 и R4);
- 470 Ом (R2);
- 51 кОм (R3);
- 1000 пФ (С1);
- 33 пФ (С2);
- 15 пФ (С4 и С3).
Собранный усилитель устанавливается как можно ближе к приемнику и может применяться для антенны любого типа. Он не нуждается в настройке и работает от источника постоянного тока с напряжением 9 В.
Для расширения частотного диапазона применяются усилители, построенные на общей транзисторной базе. Эти приборы также не нуждаются в дополнительной подстройке параметров работы.
В процессе сборки потребуются компоненты:
- 51 Ом (R1);
- 10 кОм (R2);
- 15 кОм (R3);
- 1 кОм (R4);
- конденсаторы имеют такой же номинал, как и в схеме с общим эмиттером.
В схеме усилителя применяется дроссельная катушка, которая наматывается из 300 витков провода 0,1 мм (типа ПЭВ) на ферритовом кольце.
В случае совсем слабого сигнала возможно применение многокаскадных схем, работающих от постоянного тока с напряжением 12 В и построенных на двух транзисторах типа ГТ311Д.
В схеме усилителя для антенн дальнего радиуса действия используются:
- 680 Ом (R1);
- 75 кОм (R2);
- 1 кОм (R3);
- 150 кОм (R4);
- 100 пФ (С1, С2, С4);
- 6800 пФ (С3);
- 15 пФ (С5);
- 3,3 пФ (С6);
- 100 мкГн (L1);
- 25 мкГн (L2);
- самодельный дроссель из 25 витков провода ПЭВ2 диаметром 0,8 мм (L3).
Загрузка …
Антенна «бабочка»
Квадраты, ромбы, восьмёрки – далеко не единственные формы для приёма «цифры». Некоторые пользователи предпочитают делать антенну бабочку . Если придерживаться инструкции и выполнить всё верно, то антенное устройство не уступает покупному аналогу дециметрового диапазона. Преимущество этого варианта состоит в том, что конструкцию не придётся создавать с нуля. Возьмите решётку и переделайте её в DVB-T2–телеантенну.
Инструкция по самостоятельному созданию антенны:
- Подыщите подходящий материал для создания основы. Практика показывает, что неплохим решением станет деревянная доска.
- Теперь необходимо нарезать восемь проводов по 37,5 см каждый.
- Внутри провода следует зачистить. В качестве ориентира используйте двухсантиметровый задел.
- Кабели должны принять V-образную форму, для этого их необходимо согнуть. Оптимальное расстояние между ними – 7,5 см.
- Отдельно приготовьте два провода по 22 см каждый.
- Проведите зачистку кабелей в тех точках, где они крепятся к основе антенного устройства.
- Саморезы следует расположить вдоль доски, которая выполняет функцию основания. Парой проводов соедините V-образные компоненты.
- Соедините телеантенну с проводом при помощи штекера.
На сборку конструкции уйдёт относительно немного времени. На всех этапах изготовления проблемы не возникают. Покупать материалы не нужно, используйте подручные средства.
Делаем из картонной коробки
Простейшим вариантом домашней антенны, которую можно быстро изготовить самому из подручных средств, является устройство на базе картонной обувной коробки.
Для изготовления потребуются:
- пищевая алюминиевая фольга;
- отрезок стандартного коаксиального кабеля;
- малярный или канцелярский скотч;
- тюбик быстросохнущего клея, например, резиновый «Момент».
Изготовление антенны выглядит следующим образом:
- Вырезать фольгу по форме дна коробки. Смазать клеем коробку и наклеить фольгу, равномерно разглаживая ее по дну.
- Отрезать два куска коаксиального кабеля длиной по 500 мм.
- Снять изоляцию экранировки кабеля с каждого конца на расстояние не более 25 мм.
- Сдвинуть экран и скрутить его в отдельную жилу.
- Согнуть каждый отрезок по форме окружности.
- Закрепить при помощи скотча отрезки на наружной части крышки коробки в форме цифры 8. Концы кабеля должны быть направлены к центру «восьмерки» и располагаться на расстоянии не менее 10 мм друг от друга.
- На длине около 100 мм зачистить наружную изоляцию кабеля, который будет связывать антенну с приемником.
- Скрутить экран в отдельную жилу.
- Постепенно снять изоляцию центрального проводника, пока не будет получен участок оголенного провода с длиной около 95-100 мм.
- Проколоть дно коробки вместе с фольгой и ввести кабель внутрь.
- Вывести провод через крышку и провести его по контуру одной из частей «восьмерки» к центральной части. Закрепить кабель.
- Соединить вместе три жилы оплетки. Затем скрепить три вывода центрального провода. Повторно закрепить узел скотчем.
- Установить штекер на обратном конце коаксиального кабеля.
- Расположить антенну в месте наилучшего приема, которое определяется опытным путем.
Если все сделано правильно, то антенна позволит принимать основные каналы телевидения в формате DVB T2. На фото ниже показаны основные этапы изготовления антенны.
Как разместить антенну
Расположение и подключение – 2 связанных между собой фактора, которые постоянно пребывают в конфликте. Антенны бывают уличными и домашними. Первые усиливают сигнал, не реагируя на стены, постройки, деревья. Их можно монтировать на крышах для улучшения качества вещания. Направлять ее нужно на ретранслятор ЦТВ, но для подключения потребуется много кабеля. В результате сигнал рассеивается, а чем больше длина его, тем слабее сигнал получает телевизор.
В регионах с плотным заселением или большими расстояниями от ретранслятора, антенны нужно выносить только на улицу. В остальных ситуациях они будут нормально функционировать в комнатных условиях.
Простая антенна для Wi-Fi из металлической банки
Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.
Так выглядит снаружи баночная антенна для Wi-Fi
Кроме банки и кабеля потребуется еще:
- радиочастотный соединитель RF-N;
- кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
- кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.
Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.
Размеры и сборка
При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.
Как сделать антенну для Wi-Fi своими руками
| D – диаметр | Нижняя граница затухания | Верхняя граница затухания | Lg | 1/4 Lg | 3/4 Lg |
|---|---|---|---|---|---|
| 73 мм | 2407.236 | 3144.522 | 752.281 | 188.070 | 564.211 |
| 74 мм | 2374.706 | 3102.028 | 534.688 | 133.672 | 401.016 |
| 75 мм | 2343.043 | 3060.668 | 440.231 | 110.057 | 330.173 |
| 76 мм | 2312.214 | 3020.396 | 384.708 | 96.177 | 288.531 |
| 77 мм | 2282.185 | 2981.170 | 347.276 | 86.819 | 260.457 |
| 78 мм | 2252.926 | 2942.950 | 319.958 | 79.989 | 239.968 |
| 79 мм | 2224.408 | 2905.697 | 298.955 | 74.738 | 224.216 |
| 80 мм | 2196.603 | 2869.376 | 282.204 | 070.551 | 211.653 |
| 81 мм | 2169.485 | 2833.952 | 268.471 | 67.117 | 201.353 |
| 82 мм | 2143.027 | 2799.391 | 256.972 | 64.243 | 192.729 |
| 83 мм | 2117.208 | 2765.664 | 247.178 | 61.794 | 185.383 |
| 84 мм | 2092.003 | 2732.739 | 238.719 | 59.679 | 179.039 |
| 85 мм | 2067.391 | 2700.589 | 231.329 | 57.832 | 173.497 |
| 86 мм | 2043.352 | 2669.187 | 224.810 | 56.202 | 168.607 |
| 87 мм | 2019.865 | 2638.507 | 219.010 | 54.752 | 164.258 |
| 88 мм | 1996.912 | 2608.524 | 213.813 | 53.453 | 160.360 |
| 89 мм | 1974.475 | 2579.214 | 209.126 | 52.281 | 156.845 |
| 90 мм | 1952.536 | 2550.556 | 204.876 | 51.219 | 153.657 |
| 91 мм | 1931.080 | 2522.528 | 201.002 | 50.250 | 150.751 |
| 92 мм | 1910.090 | 2495.110 | 197.456 | 49.364 | 148.092 |
| 93 мм | 1889.551 | 2468.280 | 194.196 | 48.549 | 145.647 |
| 94 мм | 1869.449 | 2442.022 | 191.188 | 47.797 | 143.391 |
| 95 мм | 1849.771 | 2416.317 | 188.405 | 47.101 | 141.304 |
| 96 мм | 1830.502 | 2391.147 | 185.821 | 46.455 | 139.365 |
| 97 мм | 1811.631 | 2366.496 | 183.415 | 45.853 | 137.561 |
| 98 мм | 1793.145 | 2342.348 | 181.169 | 45.292 | 135.877 |
| 99 мм | 1775.033 | 2318.688 | 179.068 | 44.767 | 134.301 |
Порядок действий такой:
- Срезаем верхнюю часть банки, тщательно моем, высушиваем.
На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.
- Понадобиться набор сверл — начинать сверлить надо с маленького размера, постепенно увеличивая до 12-16 мм — по размерам приобретенного RF соединителя.
- Напильником или наждачной бумагой обрабатываем края.
К RF соединителю надо припаять медный или латунный провод заданной длины — 30,5 мм. Для нормального качества пайки конец провода обрабатываем наждачной бумагой до появления чистого металла (без оксидной пленки). Удобнее паять, зажав соединитель в тисках, выставив вывод вертикально вверх. Нагреваем обработанный конец провода паяльником, припаиваем к выходу RF соединителя. Надо следить чтобы излучатель был строго вертикален.
- Устанавливаем соединитель в подготовленное место в банке, затягиваем прижимным болтом.
- К обратной стороне соединителя припаиваем кабель.
- Wi-Fi антенна своими руками готова.
Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.
