Железная дверь своими руками - 2 варианта, мастер-класс!

Теперь можно заняться врезкой замка

Фото 8. Изготовление металлической двери – врезка замка.

На торце отмечаем будущее расположение замка перпендикулярными полосами. Обычно это в пределах 90 – 100 сантиметров от пола. Затем замеряем толщину замка и симметрично отмечаем этот размер. В итоге получается прямоугольник, который будет необходимо вырезать.

Желательно его сделать чуть шире, чтобы замок легко входил, но не переусердствовать, особенно в ширину, так как широкая прорезь может не перекрыться крепежной пластиной замка.

По концам нарисованного прямоугольника можно рассверлить отверстия малого диаметра, по которым потом отломается отрез, а по продольным линиям вырезаем болгаркой. До красивой формы торцы прорези доработаем плоским напильником. Проверим, легко ли входит замок в прорезь. Если где-то цепляется, можно расточить болгаркой или напильником. После того, как вставим в прорезь замок, нужно замерить расстояние от замка до дверного полотна и к дверному полотну приварить пластину, которая будет полочкой для замка, удерживающей ее в нужном положении.

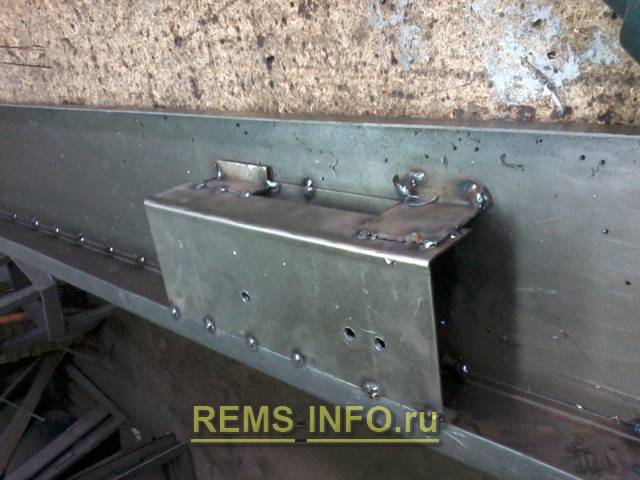

Фото 9. Крепим замок в металлическую дверь.

Эту пластину можно сделать из имеющихся обрезков или вырезать полосу. В нашем случае была подобрана по высоте комбинация из обрезков гнутого уголка и полосы.

Фото 10. Теперь стоит закрепить замок с торца двери и на дверном полотне обозначить и высверлить отверстия под личинку замка и ручку.

Фото11. Можно «зашить» замок с внутренней стороны двери и на этом коробе тоже обозначить и высверлить эти отверстия.

Снимаем замок и растачиваем отверстия до нужного размера сверлами большего диаметра. Окончательно подогнать в размер необходимые прорези можно круглым напильником. Желательно эти отверстия сделать чуть больше, поскольку их трудно разметить и рассверлить так, чтобы они совпали с лицевой и тыльной стороны. Позже они будут закрыты декоративными накладными пластинами замка.

Теперь можно вставить квадратный стержень для ручек, одеть на него ручки, разметить и высверлить отверстия для крепления накладных декоративных пластин на лицевой стороне двери и коробе, зашивающем замок.

Устанавливая отделку внутренней стороны двери в ней необходимо просверлить отверстия, через которые будут проходить крепежи декоративных пластин. Разметку довольно просто можно сделать продеванием заостренной проволоки или электрода с внешней стороны двери.

Варианты фиксации дверной коробки

Технология установки входной металлической двери

Ранее упоминалось, что крепление коробки может выполняться несколькими способами. Всего применяется 3 основных метода.

Крепление за проушины

Крепление двери за проушины

Самый распространенный вариант крепления. Коробка крепится за проушины с помощью штырей либо анкеров. У металлических дверей нового образца проушины приварены к коробке.

Фиксация выполняется в следующем порядке:

сквозь отверстие в проушине перфоратором в стене создается 10-15-сантиметровое углубление;
в подготовленное углубление вставляется штырь либо анкер. Штырь нужно предварительно подготовить. Для этого достаточно взять арматуру диаметром порядка 1 см, немного заострить один ее край, а второй расплющить при помощи молотка, сформировав головку;
крепеж вбивается в углубление до упора;
штырь скрепляется с проушиной сваркой, анкер подтягивается торцевым ключом.

Крепление сквозь коробку

Порядок действий такой же, как и в предыдущем способе, но отверстия для крепежных элементов создаются прямо в торце металлической коробки.

Крепление «захватом»

Также хорошо подходит для монтажа металлической двери. Коробка крепится наружной окаемкой к проему, а с внутренней стороны приваривается зацеп для скрепления со стеной.

Этот метод оптимально подходит для строений с монолитными стенами и избавляет от необходимости сверления отверстий.

Изготовление металлических дверей – материалы, конструктив, технология, личный опыт

Сегодня не только горожане, но и основная масса владельцев загородной собственности в качестве входных дверей предпочитают металлические конструкции. По идее, они значительно прочнее, надежнее и долговечнее деревянных или пластиковых аналогов. Но на деле, многие солидно выглядящие металлические двери из бюджетного сегмента можно вскрыть консервным ножом, а лом для них – универсальный ключ. Установить же массивную дорогую конструкцию не всем по карману, да и высокая стоимость – не гарантия соответствующего качества.

Поэтому умельцы, владеющие навыками сварочных работ и соответствующей инструментальной базой, предпочитают изготавливать такие двери самостоятельно. При таком раскладе можно быть уверенным и в крепости каркаса, и в достойных параметрах шумопоглощения и теплоизоляции, да и внешний вид придать в общей стилистике. Пользователи FORUMHOUSE тоже освоили процесс и делятся результатами. Изучаем их опыт и – варим металлическую дверь.

Завершение установки

Когда дверная коробка закреплена, навешивается дверное полотно и окончательно проверяется ее работа. Для этого открывается дверь вначале на 45 градусов, а потом на 90. В этих позициях она не должна шевелиться самопроизвольно. В закрытом состоянии не должно быть люфтов. Если все нормально значит, пора приступать к заделке промежутка между дверной коробкой и стеной. Заполнение пеной ускорит и облегчит этот процесс. Прочности у монтажной пены может быть недостаточно, а это скажется на взломоустойчивости конструкции. Лучше всего воспользоваться цементным раствором с добавлением алебастра. Раствором плотно заполняется весь промежуток. Руками это получится гораздо эффективнее, нежели мастерком или шпателем. Раствор для заполнения пространства готовится так, чтобы он не плыл. Желательно довести его до состояния рыхлого, подобного творожной массе, раствора.

Обязательно проверяется работа замков и при необходимости настраиваются ответные части, находящиеся на дверной коробке. По периметру двери наклеивается аккуратно уплотнительная резиновая лента.
Через день можно снимать защитную пленку и оклеенную ранее малярную ленту. Останется только при необходимости навесить наличники с внешней стороны дверного проема. На деревянную дверь они прикручиваются саморезами с потаенной головкой. Для надежности и безопасности лучше головки саморезов утопить в дерево наличников и замазать с помощью шпаклевки по дереву.

В случае с металлической дверью наличники укрепляются заклепками или болтами.
Фактически на этом и заканчивается процесс установки входной двери. После этого необходимо соорудить откосы, с помощью которых спрятать места крепления двери и придать нормальный эстетичный вид внутренней части дверного проема.

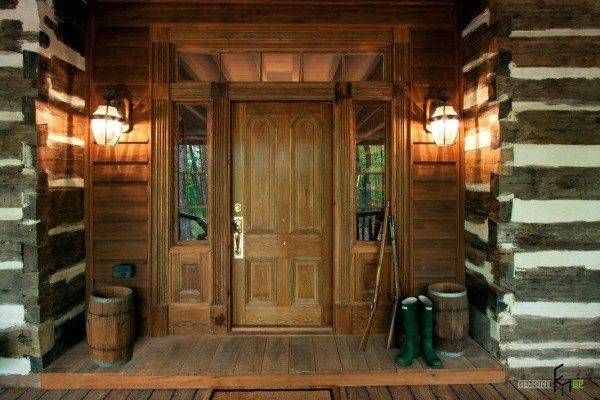

Варианты декора

Нестандартные двери из металла должны быть отделаны оригинально.

Чаще всего их:

Обшивают деревянными планками;
Обивают мягкими материалами;
Оклеивают пленкой, воспроизводящей вид натурального дерева;
Просто окрашивают в приглянувшийся цвет.

Очень стильно и привлекательно могут смотреться приваренные кованые детали. Они способны кардинально поменять внешний вид всей конструкции. В любом случае, независимо от метода оформления, придется начинать декоривание с грунтовки и покраски.

Для украшения металлической двери может применяться вагонка или иная деревянная накладка, прикручиваемая на саморезы. В другом варианте полотно обтягивают дерматином, скрывающим слой утеплительного материала.

Подготовительные работы

Начинать установку металлической двери своими руками следует с проведения измерений. Чтобы сделать замер входной двери, надо рулеткой определить расстояние от пола до верхнего края проема и от одной его стороны до другой. Для получения правильного результата нужно снять 2-3 мерки по высоте и ширине, т. к. проем может быть неровным. Для определения толщины стены мерку снимают от края до края откоса на каждой стороне. Все результаты надо записать: на основании этих цифр специалисты торговой организации помогут выбрать металлическую дверь.

При установке входной металлической двери своими руками в многоквартирном доме нельзя менять направление открывания створки. Этот параметр оценивают с наружной стороны, встав лицом к полотну и определив сторону, на которой расположены петли. По положению петель определяют направление L (петли слева) или R (справа).

Подготовка проема

Перед монтажом стальных дверей нужно подготовить проем:

снять старую дверь;
очистить края стен от уплотняющего материала;
при необходимости выровнять и расширить вход.

Если замеры были сделаны правильно, то никаких дополнительных работ по расширению или сужению проема не потребуется. Металлическая дверь должна оказаться немного меньше отверстия в стене. Величина зазора должна быть не менее 2 см с каждой стороны рамы. Зазоры нужны для выравнивания коробки по вертикали и горизонтали, а после установки их заделывают.

Если в процессе ремонта задумана замена двери на большую или меньшую, потребуется изменение величины проема и подготовка места установки металлического короба. Для расширения часть стены убирают при помощи соответствующего инструмента. В каменных строениях применяют перфоратор, а в деревянных — пилу.

При сужении проема используют доборные элементы. Чаще всего они представляют собой деревянные бруски нужной толщины. Доборы крепят к стене анкерами или гвоздями.

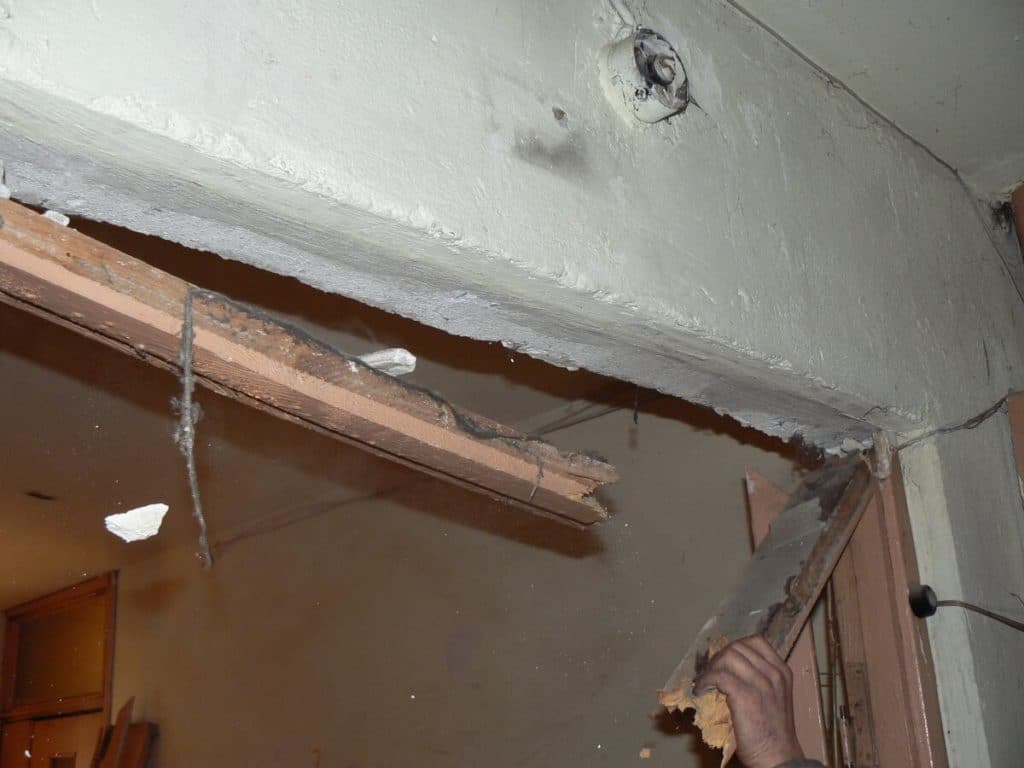

Демонтаж лутки

Сложность демонтажа дверной лутки будет зависеть от того, из какого материала возведены стены дома

Если это газо-, пено- или керамзитобетон, то все демонтажные работы надо проводить с большой аккуратностью – важно не испортить хрупкую кладку, склонную к сколам

В общем случае порядок действий такой:

дверное полотно снимается с петель;
коробка разрезается болгаркой или ножовкой на несколько частей.
фомкой или ломом демонтируются разрезанные куски.

Очистка дверного проема

Очистка заключается в том, чтобы удалить с торцов и прилегающих к ним участков старые крепежные элементы, хлипкую штукатурную смесь и, если есть, монтажную пену.

Но если дом старый и входная дверь эксплуатировалась не один десяток лет, тогда необходимо проверить балку перекрытия, которая устанавливается над дверным проемом. Если ее качество оставляет желать лучшего, то стоит подумать над тем, как ее заменить. Своими руками эту ремонтную операцию лучше не проводить.

Обратите внимание и на участок снизу под порогом. Обычно в кирпичных домах, которые эксплуатируются давно, образуются широкие проемы, заполненные кирпичным рассыпным материалом, поэтому от этого мусора надо избавиться

Заделка трещин и пустот

Когда все дефекты дверного проема обнаружены, их надо заделать обычным цементно-песчаным раствором, который разводится в соотношении 1:3 (1 часть цемента на 3 части песка). Большие пустоты заполняются битым или цельным кирпичом и раствором. Мелкие – только цементной смесью, то же самое касается и трещин. Перед тем как заделывать последние, рекомендуется воспользоваться грунтовкой глубокого проникновения. Она не только скрепит между собой крупицы стенового материала, но и углубится в толщу бетона, сделав его более прочным.

Выравнивать поверхности торцов дверного проема нет надобности. Можно поднять пол, залив стяжку, или выровнять место под порожком.

Демонтаж старой конструкции

Переустановка двери начинается с демонтажа старого входного блока. При выполнении этой операции поступают следующим образом:

снимают с петель старое полотно (если петли неразъемные, проще всего выкрутить крепежные саморезы);
убирают крепежные элементы короба (гвозди или анкера), а на старых стальных изделиях болгаркой срезают штыри или пластины;
деревянную коробку распиливают и вынимают по частям.

Демонтировать входной металлический короб достаточно просто: если нет цели сохранить его, болгаркой распиливают сварную конструкцию и выбивают с помощью молотка. Затруднения может вызвать удаление дверной конструкции небольшой, которой могут помешать не замеченные ранее крепления, но с помощью фомки или ломика удастся решить и эту задачу.

Изготовление дверей своими руками

Правильный выбор древесины

Подойти к нему следует со всей ответственностью, беспристрастно оценить финансовые возможности, определиться с породой и сортом древесины, подобрать подходящий материал.

Доски для дверей должны соответствовать следующему:

они не должны иметь вовсе или иметь минимальное количество сучков;
показатели их влажности не должны превышать 12-15 процентов. Предпочтителен материал правильного хранения , а затем прошедший обработку в специальных сушильных камерах. Просушка в них обеспечивает материалу прочность и стойкость к деформации ;
доски должны быть ровные. Чтобы проверить этот показатель, нужно положить их на ровное покрытие и определить плотность смыкания их боковин;
толщина досок составляет для межкомнатных дверей от 2,5 см, для входных 5 см;
перед применением материал должен быть хорошо отшлифован специальной машинкой или наждачкой.

Подойдет древесина и лиственных, и хвойных пород. Для дверей парадных хорошо использовать бук или дуб. Для межкомнатных вполне можно обойтись сосной. Смолистость хвойных сортов предупреждает появление грибковых заболеваний и гниения.

Инструменты

фрезер ручной;
рубанок;
ножовка;
разные стамески;
уровень;
шлифмашинка и наждачная бумага;
струбцины;
ручная и лучковая пила;
молоток обычный и резиновый;
линейка, метр, рулетка, карандаш;
шуруповерт .

Также потребуются столярный клей, саморезы и шпунтовые доски «шип-паз».

Поясним, что фрезер ручной поможет сделать гладким дверное полотно. Им можно вырезать нужные пазы и отверстия, обработать шпатик, спрямить углы и много чего другого. Благодаря этому приспособлению изготовленное своими руками изделие может выглядеть профессионально

Пошаговая инструкция

Рассмотрим, как самостоятельно соорудить дверь из шпунтованных досок.

Сначала нам нужно сделать дверное полотно

Приготовленные доски необходимо разметить и распилить. Раскладываем их на столе так, чтобы годовые кольца располагались в одном направлении.

Шпунтовые доски с помощью замкового соединения собираются в сплошное полотно. Для надежности элементы проклеивают столярным клеем. С крайней доски получившегося щита срезается шип, торец аккуратно обрабатывается. Струбцинами поджимают полотно и дают высохнуть на ровной поверхности.

После полного высыхания поверхность фрезеруют и шлифуют.

В некоторых случаях делают усиленную конструкцию двери

Для этого собирают ее из нескольких дощатых слоев. Щиты приклеиваются перпендикулярно. Получается мощное и тяжелое дверное полотно, которое можно использовать как входную дверь в дом или баню. Такую технологию применяют, когда планируют украсить готовое изделие рельефным рисунком.

Далее полотно скрепляется обвязкой из двух-трех поперечин. Для этого готовят отрезки доски шириной как дверное полотно.

Чтобы элемент хорошо входил в паз, поперечины лучше сделать трапециевидной формы. На полотне отмечают места расположения поперечин, отмечает нужная глубина паза (обычно треть или половина толщины доски).

Прорезать пазы, промазать их клеем и завести в них готовые поперечины с помощью резинового молотка или киянки.

Декорирование

Порядок выполнения работ будет следующим:

обработка поверхности машинкой или наждачкой ;
пропитка дерева антисептическим составом. Первый слой наносится, высушивается, затем второй слой. Такая обработка предупредит заражение микроорганизмами и гниение;
покрытие полотна шпаклевкой, скрывающей небольшие дефекты и неровности. Вместо нее можно взять грунтовку. Обрабатывается дважды (после полного высыхания);
окончательная отделка двери может быть осуществлена лаком, краской или просто морилкой. Поверх морилки после высыхания можно покрыть поверхность парой слоев лака.

Более сложную финишную отделку (фрезеровка, мозаика, резьба, трафарет) желательно доверить специалистам.

Сборка дверного полотна

Монтировать полотно самодельной железной двери можно прямо на коробе.

Процесс изготовления полотна включает несколько этапов:

Для начала нужно нарезать заготовки – длинную и короткую.
Заготовку поставить внутрь собранного уже короба, оставляя зазоры при помощи струбцин. Все хорошо перепроверить. Сварить трубы железной двери четырьмя точками при помощи сварки (потом они будут срезаны и все следы зачищены).
Короткую заготовку железной двери сварить своими руками с боковыми частями будущей створки.
Приварить по центру одну длинную перемычку, она будет служить ребром жесткости.
После этого можно срезать прихватки, сварить каркас окончательно, все швы хорошенько зачистить.
На лист металла положить каркас, произвести сварку двери из металла своими руками штрихами по 2 см к каркасу. Начинать сварку необходимо от центра, продвигаясь к краям. После чего присоединить боковые части. В самом конце приварить нижнюю и верхнюю планки.

Основа дверной створки готова. Как видите, самому сделать входную железную дверь не так уж и сложно. Далее, необходимо соединить в общую конструкцию полотно и короб.

Увеличение жесткости изделия

Теперь лутке необходимо придать дополнительную жесткость усилительными пластинами.

Фото 4. Усилительные пластины для увеличения жесткости лутки.

Если заготовки были изогнуты правильно, то эти пластины должны входить между наличником и ребром монтажного габарита. При этом желательно выдержать прямой угол, чтобы не уменьшить зазор между луткой и стеной. Наличие ребра жесткости, к которому будут привариваться пластины, позволяет немного не угадать размер высоты пластины, но к наличнику пластина должна прилегать плотно, без зазоров. Это уменьшит деформацию при сварке.

Здесь важно учесть два момента:

Обязательно наличие усилительной пластины в месте приваривания навесов (на 2 фотографии видна ошибка, так как верхний навес приварен между усилительными пластинами), и желательно, чтобы на углах усилительные пластины сошлись между собой и были сварены, что придаст дополнительную жесткость на изгиб. Возможно, для этого придется немного подточить ребра жесткости на стояках лутки, чтобы они пустили угловые пластины.
В пороге также желательно приварить несколько усилительных пластин.

После того, как пластины приварены, лутку еще раз можно рихтовать резиновым молотком. Стоит также заранее разметить расположение замка и в этом месте пока не варить пластину. Это можно сделать позже, когда замок будет врезан в дверь и в лутке будет вырезан паз или просверлены отверстия под ригеля и язык защелки. Возможно, придется в этой усилительной пластине делать вырез и зашивать его коробом (если ригеля выдвигаются дальше пластины), чтобы в отверстия не зашла монтажная пена.

Осталось проверить, не повело ли лутку винтом. Для этого ее нужно поставить в вертикальное положение и проверить параллельность стояков. Если в таком ненагруженном состоянии они параллельны, значит лутка готова. Если нет, необходимо обратным гибом вернуть лутке правильную форму. Для этого «западающий» угол фиксируется, под два соседних подкладываются деревянные бруски, а противоположный угол вдавливается. Операцию придется повторять с нарастающим усилием, если лутка не возвращается в необходимое состояние. Теперь можно приступить к изготовлению двери.

Последние штрихи

После закрепления коробки навешиваем полотно и убеждаемся в правильности его хода. Для этого сначала открываем дверь примерно на 45 градусов, а после на 90

Важно, чтобы в этих положениях полотно не двигалось самопроизвольно

После закрепления коробки навешиваем полотно и убеждаемся в правильности его хода

Убеждаемся в отсутствии люфтов при закрытом состоянии металлической двери. Если проблем нет, приступаем к заполнению зазоров между стенами и коробкой.

Заполняем зазоры

Для заделки можно применять пену либо цементный раствор с добавлением алебастра. С пеной работать легче и быстрее. Однако раствор характеризуется более высокой прочностью.

Выбранным материалом заполняем все зазоры. Для заполнения пеной используем специальный пистолет. В случае же использования цементного раствора его лучше всего распределять руками, а не шпателем или мастерком. Консистенция цементного раствора должна быть такой, чтобы он не плыл. Лучший вариант – рыхлое состояние, напоминающее творожную массу.

Проверяем работу замков

Проверяем работу замков. По периметру новой двери наклеиваем уплотнитель. Закрепляем наружные наличники. Для их фиксации используем болты либо заклепки.

Процесс самостоятельной установки новой металлической двери почти закончен. Вам остается лишь оформить откосы с внутренней стороны дверного проема на свое усмотрение (штукатуркой, пластиком, гипсокартоном и т.д.). Они позволят скрыть крепежи и придать композиции нормальный внешний вид.

Установка металлической двери своими руками

Удачной работы!

Технология сварки

Сварить самому металлическую дверь несложно, но делать это надо небольшими частями. Не делайте швы длиннее 4 см. От начала одного шва до начала другого должно быть ровно 20 см. Работа идет от центра к краю методом обратноступенчатого шага и с разных сторон. Варя дверь в домашних условиях, не торопитесь, время от времени делайте перерывы, чтобы изделие остыло.

Потом заготовку нужно приподнять над сварочным столом, под коробку кладут куски труб и профилей. Петли делают из стальных прутьев диаметром 2 см. Чтобы после присоединения к коробке они работали лучше, внутрь любой петли ставится шарик из подшипника. Внимательно следите за тем, чтобы оси верхней и нижней петель совпадали. Верхушку петли крепят к листу, а нижний фрагмент ее должен быть приварен на короб.

Прихватки нужно срезать сразу после того, как приварены петли. Входные двери доводят до совершенства, зачищая швы и нанося краску. Вставить замок можно без особых проблем: из уголка рамы срезают фрагмент с таким расчетом, чтобы получилось ввести запор без проблем, но при этом не оставалось зазора. После установки замков размечают отверстия для крепежей, ключей, ручек. Эта разметка поможет высверлить подходящие отверстия.

Изготовление дверного полотна

Изготовление металлической двери начинают с определения размеров рамы. Он должен иметь такие размеры, чтобы между ним и коробкой оставался зазор шириной 20 мм по высоте и 15 мм по ширине (распределение зазоров по периметру см ниже). Затем отрезают уголок нужной длины (подойдет уголок 40х25) и выкладывают на столе в форме прямоугольника, после чего раму сваривают.

Сразу же после этого следует сделать в профиле болгаркой вырез для установки замка. Для того, чтобы облегчить работы по обшивке двери, в раму забивают деревянные рейки необходимой длины. Далее к петлям и коробке приваривают петлевой профиль. Делается это для облегчения сварочных работ.

Необходимо очень тщательно промерить расстояние между петлями на коробке и раме двери, чтобы добиться полного совпадения. Иначе могут возникнуть проблемы при навешивании двери. Затем нужно уложить дверную раму внутрь коробки и добиться параллельности всех сторон.

Следующим шагом технология изготовления металлических дверей предусматривает подготовку дверного полотна. Стальной лист разрезается таким образом, чтобы полотно перекрывало проем на 1 см, а со стороны замка – на 1,5 см. После резки на кромке листа остается окалина, которую необходимо удалить.

Подготовленный лист укладывается таким образом чтобы верхний и нижний края коробки выступали на 10 мм. Со стороны замка коробка должна выступать на 5 мм, а со стороны навесов – на 15 мм. В нескольких местах аккуратно прихватываем лист к коробке.

Затем переворачиваем коробку таким образом, чтобы лист оказался внизу. Внутри коробки находится дверная рама.

Выставляем зазоры между рамой и коробкой:

снизу (со стороны порога) – 10 мм;
сверху – 10 мм;
со стороны замка – 8 мм;
со стороны навесов – 7 мм.

Для фиксации зазоров можно использовать подручные средства: полоски металла разной толщины диски от болгарки и т. д.

Теперь можно приварить раму к листу

Варить надо небольшими участками: шов должен быть не длиннее 40 мм расстояние между началами швов – 200 мм. Сварку следует начинать от середины к краям изделия обратноступенчатым шагом с разных сторон. Изделию надо периодически давать остывать.

Какие инструменты потребуются

Прежде чем переходить непосредственно к врезке замка, нужно удостовериться, что все необходимые инструменты имеются в наличии. Одним из основных инструментов, использующихся при такой работе, является угловая шлифовальная машина с установленным на нее отрезным кругом по металлу. Так как работать с «болгаркой» без защиты глаз нельзя проверьте наличие защитных очков или специального щитка.

Болгарка с отрезным кругом по металлу

Также для врезки замка потребуются электродрель с набором сверл и шуроповерт. Наличие последнего необязательно, но для комфортной работы этот электроинструмент предпочтительнее обычной отвертки.

Из дополнительных инструментов могут понадобиться напильники и метчик для нарезки резьбы.

Электродрель
