Преимущества и недостатки
На рынке Аквастоп является одним из лучших решений, позволяющих избежать протечки. Можно выделить его следующие положительные стороны:
- Автоматическое срабатывание без необходимости получать сигналы по дополнительным датчикам.
- Моментальное реагирование предохранителя дает возможность исправить аварию с минимальными последствиями или вообще избежать их.
- Относительно простой и быстрый монтаж клапана с возможностью сброса предусматривает его многоразовое применение.
- Дополнительная защита позволяет избежать постоянного открывания и закрывания вводного крана при необходимости. Как правило, этот кран редко закрывается, ведь клапан гарантирует, что при непредвиденных ситуациях своя квартира и соседская не будут затоплены.
- Автономное функционирование сердечника не требует наличия дополнительного источника энергии (аккумулятора или подключения к сети).
Несмотря на достоинства, негативные стороны все же присутствуют:
- Если давление снижается постепенно, Аквастоп не успеет быстро отработать. Тогда какое-то количество воды все-таки успеет протечь в квартиру.
- В некоторых случаях защита заблокирует подачу воды, если снять с крана фильтрующую сеточку – давление тогда увеличится. Придется сбросить устройство и установить его повторно.
Системы защиты от протечек
На российском рынке устройства подобного типа нельзя назвать чем-то новым. Они достаточно популярны и на них имеется устойчивый спрос. Для потребителей в нашей стране они доступны в виде изделий отечественных компаний, а также продукции зарубежных фирм. Среди всего разнообразия таких систем только две заслужили признания потребителей. Эти системы называются «Аквасторож» и «Нептун».
Система Нептун
Она является продуктом компании «Специальные системы и технологии». В ее состав входят следующие компоненты:
- контроллер-блок управления, который выполняет роль посредника. Его посредством согласовывается работа датчиков запорной арматуры;
- беспроводные датчики. Они оснащены контактными пластинами, которые фиксируют протечки воды. Кроме того, они осуществляют контроль уровня влажности пола. На брызги на полу или небольшое количество воды они не реагируют, а срабатывают только тогда, когда на напольном покрытии уровень воды превышает допустимую величину;
- исполнительное устройство. Оно представляет собой шаровые краны, которые снабжены электроприводом. При поступлении сигнала от контроллера электропривод срабатывает — вода в кране перекрывается.
Чтобы подача воды в квартире было прекращена, системе требуется всего 5-7 секунд. Поэтому при возникновении аварии протечка исключается, даже не начавшись.
Если владелец решил установить в свою квартиру систему Нептун, то при наличии gsm-модуля он может получить SMS-сообщение об аварии.
Система «Аквасторож»
Она применяется в городских квартирах и домах, где:
- для подключения к центральной системе водоснабжения используется гибкая проводка;
- присутствует большое количество оборудования;
- соседи снизу выполнили дорогой ремонт.
Эта система также имеет в своем составе датчики, контроллеры. Питание весь комплекс оборудования получает от батареи, срок службы которой составляет 2-3 года.
Используя эту систему, датчики необходимо установить в помещения, в которых располагаются точки водоразбора:
- ванная;
- туалет;
- кухня.
Для этой системы характерны определенные преимущества:
- наличие защитного комплекса, включающего три элемента: 3 батарейки типа С, сетевой адаптер 5В, встроенный аккумулятор. Срабатывание аккумулятора происходит в тот момент, когда происходит отключение электроэнергии или когда батарея полностью разряжена;
- система является полностью автономной;
- производитель предоставляет на него гарантию длительностью 4 года;
- особых знаний и навыков управления от пользователя не требуется;
- эта система рассчитана на одновременную работу с шестью кранами.
Как выбрать защиту против потопа
Можно собрать комплекс защиты самостоятельно. Для этого подойдут датчики RWD2, swf, EZVIZ T10, Rubetek RS-3220, Actidata FS1 и контроллеры SAURES R1.
При выборе датчика затопления важно учесть следующие факторы:
- Цена. Если вас устраивает стандартный набор опций, ограничьтесь бюджетным комплектом.
- Источник питания. В квартирах, где во время планировки не спроектировали встроенную систему защиты от подтопления, легче использовать устройства на батарейках.
- Простота установки. В комплекте с датчиком идет руководство пользователя с подробными инструкциями, поэтому монтаж доступен даже обывателю.
- Число заводских датчиков в комплекте и возможность подключения сторонних модулей.
- Функция автономной работы при отключении электроэнергии.
- Скорость перекрытия кранов
В последних моделях производители предлагают десятки дополнительных опций, на которые тоже стоит обращать внимание
Удобство монтажа и эксплуатации
Данный критерий немного субъективен, и тут всё зависит от санузла и пожелание пользователя, но все-таки есть определенные моменты общие. Так, например, учитывая существующие размеры сантехнических узлов, важным критерием для монтажа будет размер приводов. Я лично столкнулся с этим при монтаже приводов еще самой первой системы Нептун-мини. Не всегда большие приводы удобно размещать в тесном пространстве. Если сравнивать по данному критерию, то краны Gidrolock краны серии Ultimate и Neptun BUGATTI Pro 12В примерно схожи по размеру, но при этом у Neptun всё-таки преимущество ручного управления без необходимости снимать привод крана, что в условиях ограниченного пространства определённый плюс.
Одним из важным фактором для удобства дальнейшей эксплуатации, считаю, также размещение блока управления в зоне где к нему есть удобный доступ для оперативного управления кранами не залезая в сантехнический стояк и быстрой локализации сработавшей зоны. Также, по моему мнению, предпочтительным является размещения блока управления, в зоне доступа, где его слышно по всей квартире. Идеальным случаем это размещением блока управления на кухне недалеко от раковины. Удобно перекрывать краны, менять батареи, да и звуковая сигнализация будет достаточно громкой. Для такого размещения удобно например располагать управляющий блок на смежной с санузлом стене, а подводку проводом подводить скрытом способом – «из стены». И в этом случае удобен блок Neptun ProW или Neptun Smart.
Где ставить краны/клапана с электроприводом
С установкой кранов не все просто. Конкретные места установки зависят от устройства системы. Если это небольшая квартира с одним или двумя стояками — холодной и горячей воды — все просто. Перекрываем отводы и все. В более сложных системах приходится продумывать место установки электрокранов.
Размещение запорных кранов зависит от устройства системы
В квартирах
Если водоснабжение централизованное, краны системы от протечек ставят на вводе в квартиру/дом. Намного лучше, если краны будут стоять до счетчика и фильтра. Но с таким расположением эксплуатационные службы могут быть несогласны. Они обычно требуют чтобы электрокран стоял после счетчика. В этом случае, при протечке место соединения счетчика и фильтра остаются под давлением всегда. Устранить протечку в этих точках будет невозможно. Настоять на своем можно, но надо доказывать свою точку зрения.
В некоторых планировках в квартире может быть четыре стояка — два холодной и два теплой воды. В этом случае есть два решения — более правильное и более экономное. Правильно — поставить два модуля, каждый из которых будет обслуживать свою зону. Это удобнее, так как авария-то произойдет только на одном из стояков/устройств и отключать противоположную часть неразумно. Но два модуля — это двойные затраты. Для экономии можно поставить один блок управления, который будет перекрывать краны на 4 стояка. Но в этом случае не забывайте, что придется тянуть провода через всю квартиру.
Надо продумать куда установить элементы системы
В случае с отоплением тоже далеко не все просто. В большей части многоэтажек сделана вертикальная разводка. Это когда в каждой (или почти в каждой) комнате проходит стояк и от него питаются один или два радиатора. Получается, что на каждый отвод надо ставить хотя бы один кран — на подачу. Но тогда вода, которая содержится в радиаторе и трубах вытечет. Это конечно, не так много, но и пары литров иногда хватает, чтобы у соседей снизу появилось пятно на потолке. С другой стороны — ставить по два крана на каждый радиатор — слишком затратно.
В частном доме
Чтобы при аварии насос не качал воду, необходимо использовать контроллер защиты от протечек воды с силовым реле. Если питание на насос подавать через контакты этого реле, одновременно с подачей сигнала на закрывание шаровых кранов или клапанов произойдет отключение питания насоса. Почему просто не отключить питание насоса? Потому что в этом случае вся вода, которая находится в системе, может вылиться в образовавшуюся брешь. А это, обычно, немало.
Чтобы понять, в каких местах системы водоснабжения частного дома надо ставить краны для предотвращения протечек воды, надо изучить схему. Чаще всего ставят запорные краны с электроприводами после насосной станции и на бойлере.
Защита от утечки воды может быть в комплекте, а можно собрать свою конфигурацию из компонентов
С отоплением несколько сложнее. Не стоит перекрывать движение теплоносителя, если невозможно сразу затушить котел. То есть в системах с твердотопливными котлами ставить контроль протечки воды можно только если он не будет перекрывать циркуляцию теплоносителя. Если есть малый контур циркуляции, можно установить краны так, чтобы этот малый контур работал, а остальная часть системы была отключена. Если в системе установлен теплоаккумулятор, надо установить краны так, чтобы вода из него не вылилась. Это емкости большого объема — минимум 500 литров, а обычно в разы больше. Если вся жидкость выльется, мало не покажется.
В системах отопления с автоматизированными котлами, краны могут перекрывать циркуляцию. Если сработает защита от протечек воды и перекроет циркуляцию, котел остановится по перегреву. Это не совсем нормальная ситуация, но и не аварийная.
Некоторые особенности популярных систем
Чтобы каким-то образом выделить свою защиту от протечек воды, производителя стараются повысить надежность или придумать другие ходы. Систематизировать эти особенности не получается, но о них лучше знать при выборе.
Возможности одного блока
У разных производителей один блок управления может контролировать различное количество устройств. Так что это знать не повредит.
- Один контроллер Гидролок может обслуживать большое количество проводных или беспроводных датчиков (200 и 100 штук соответственно) и до 20 шаровых кранов. Это замечательно — в любой момент можно установить дополнительные датчики или поставить еще несколько кранов, но далеко не всегда такой запас мощностей востребован.
- Один контроллер Акасторож может обслуживать до 12 проводных датчиков. Для подключения беспроводных надо устанавливать дополнительный блок (рассчитан на 8 штук «Аквасторож Радио»). Для увеличения количества проводных — поставить еще один модуль. Такое модульное расширение более прагматично.
- У Нептуна есть блоки контроля разной мощности. Самые недорогие и простые рассчитаны на 2 или 4 крана, на 5 или 10 проводных датчиков. Но у них отсутствует проверка работоспособности кранов и нет резервного источника питания.
Как видите, подход у всех различный. И это — только лидеры. Есть еще более мелкие кампании и китайские фирмы (куда же без них), которые либо повторяют один из приведенных планов, либо комбинируют несколько.
Дополнительные функции
Дополнительные — далеко не всегда ненужные. Например, для тех кто часто находится на выезде возможность управлять кранами на расстоянии далеко не лишняя.
- У Гидролока и Акваторожа реализована возможность на удалении отключать воду. Для этого ставится специальная кнопка у входной двери. Выходите надолго — нажали, выключили воду. У Аквасторожа такая кнопка есть в двух вариантах: радио и проводная. У Гидролока — только проводная. Радио-кнопка Аквасторжа может использоваться для определения «видимости» места установки беспроводного датчика.
- Гидролок, Аквасторож и некоторые варианты Нептун могут посылать сигналы в службу диспетчеризации, охранно-пожарную сигнализацию, могут быть встроены в систему «умный дом».
- Гидролок и Аквасторож проверяют целостность проводки до кранов и их положение (некоторые системы, а не все). У Гидролока положение запорного шарика контролирует оптический датчик. То есть при проверке в кране нет напряжения. У Аквасторожа стоит контактная пара, то есть в момент проверки напряжение присутствует. Защита от протечек воды Нептун положение кранов отслеживает тоже при помощи контактной пары.
Гидролок может управляться при помощи GSM модуля — по СМС (команды на включение и отключение). Также в виде текстовых сообщений на телефон могут посылаться сигналы об авариях и «пропаданиях» датчиков, об обрыве кабелей к электрокранам и из неисправности.
Быть всегда в курсе состояния вашего дома — полезная опция
К вопросу о надежности: питание и другие моменты
Надежная работа складывается не только из надежности кранов и контроллеров. Многое зависит от питания, от того как долго каждый из блоков может работать в автономном режиме.
- У Аквасторожа и Гидролока есть резервные источники питания. Обе системы перекрывают воду перед полным разрядом резервного источника питания. У Нептуна есть батарейки только у двух последних моделей контроллеров и то краны при разряде не закрываются. У остальных — более ранних и менее дорогих моделей — питание 220 В и нет защиты.
- Беспроводные датчики Нептуна работают на частоте 433 кГц. Случается, что через перегородки блок управления их «не видит».
- Если сядут батарейки в беспроводном датчике «Гидролока», на контроллере загорается сигнализация, но краны не закрываются. Сигнал формируется за несколько недель до полного разряда батарейки, так что есть время ее поменять. В аналогичной ситуации Аквасторож перекрывает воду. Батарейка у Гидролока, кстати, припаяна. Так что поменять ее не так и просто.
- У Аквасторожа пожизненная гарантия на любые датчики.
- У Нептуна есть проводные датчики, устанавливаемые «заподлицо» с отделочным материалом.
Мы рассмотрели все особенности трех самый популярных производителей систем защиты от протечек воды. Если говорить коротко, самое плохое у Аквасторожа — пластиковый редуктор на приводе, у Гидролока — большая мощность системы и, соответственно, цена. Нептун — недорогие системы питаются от 220 В, не имеют резервного источника питания и проверки работоспособности кранов.
Лучшие проводные датчики протечки воды
Такие датчики работают на основании электросопротивления между контактами. На электроды устройства подается малое напряжение, но из-за высокого электросопротивления ток не проходит. При попадании влаги на прибор сопротивление начинает спадать и цепь замыкается, излучая сигнал на приемник. В этой категории представлены два номинанта, которые стали лучшими среди десятка аналогов.
Neptun SW005
Проводной датчик протечки воды Нептун работает под небольшим напряжением (12 Вт). Устройство оснащено дополнительной платой, которая защищает его от ошибочных срабатываний, под действием ЭМ-излучения и наводок. Прибор может работать как индивидуально, так и совместно с иными системами оповещения, а предельное расстояние от контроллера составляет 100 метров. Высокая степень защиты корпуса гарантирует полную герметичность — даже при большом попадании воды на прибор, внутрь не попадет ни капли. Монтаж не вызовет сложностей, а установить Нептун можно в любом месте, где предполагается возможная протечка.
Достоинства
- Длинный соединительный кабель;
- Быстрое срабатывание;
- Большая гарантия;
- Низкая цена.
Недостатки
Частая проверка работоспособности.
Эксперты отмечают, что прибор достаточно безопасен, его можно смело брать в руки при подключенном напряжении. Однако стоит периодически проверять его работоспособность, поскольку на корпусе не предусмотрен индикатор питания.
Neo Coolcam
Сигнализацию датчик протечки воды от Neo можно устанавливать на любой поверхности, включая даже стены и потолок, плюс он имеет длинный щуп, который размещается в труднодоступных местах. На нижней стороне основного блока находятся небольшие металлические ножки, которые при соприкосновении с водой замыкают контакт. Сигнал-оповещение отправляется непосредственно на контроллер по сети Z-Wave на определенной частоте, также в этой сети возможно сопряжение с другими устройствами Neo для автоматизации всех процессов. Питание датчика происходит от батарейки, срок службы которой составляет 24 месяца, что достаточно много.
Достоинства
- Низкое потребление энергии;
- Позолоченные контакты щупа;
- Работает с разными контроллерами;
- Громкая встроенная сигнализация в самом датчике.
Недостатки
Слабый индикатор работы.
Система защиты от протечек

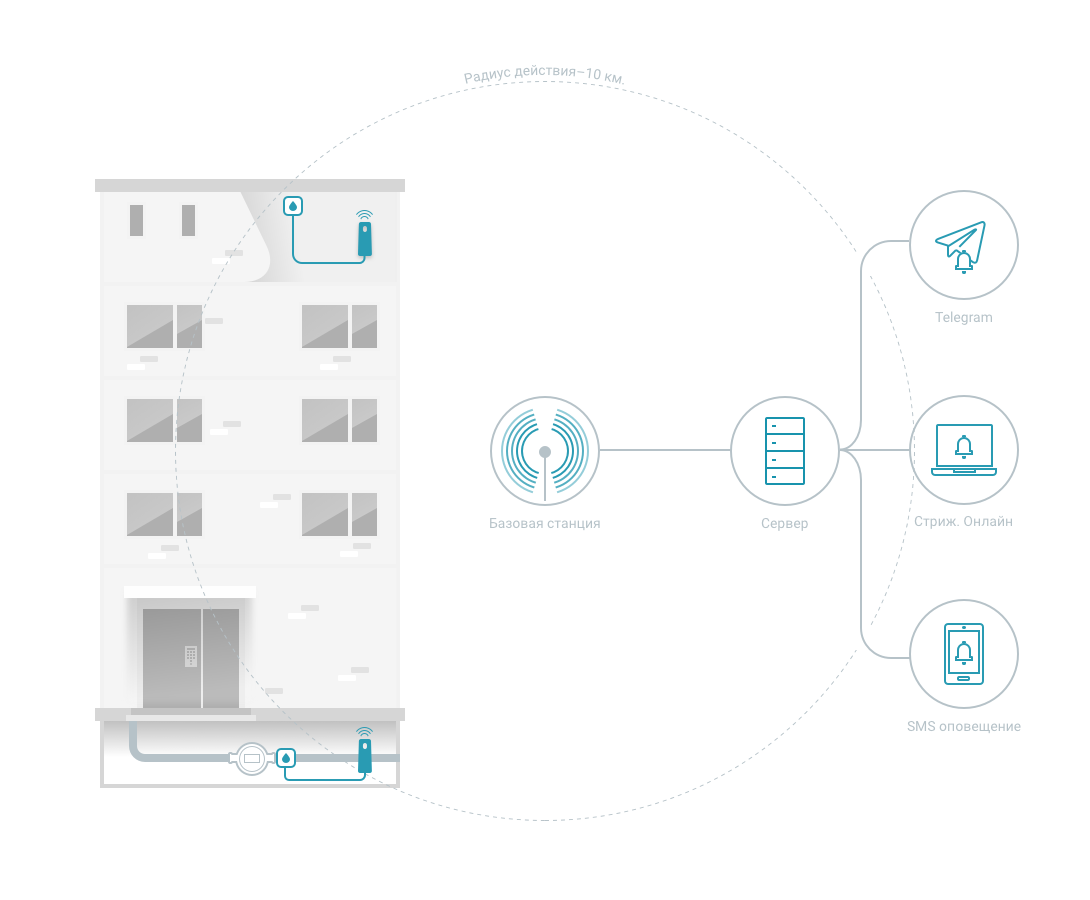

Как работает система контроля протечек воды «СТРИЖ»
Модемы «СТРИЖ» устанавливаются в местах возможных протечек воды вместе с датчиком протечки. При этом модем может быть установлен в любом месте здания без ретрансляторов и проводов.
Количество модемов для установки не ограничено. Можно разместить столько контрольных точек, сколько необходимо, без установки дополнительного оборудования.
На трубопроводе устанавливается вентиль оснащенный электроприводом с подключенным модемом «СТРИЖ».
Как только датчик определит наличие протечки воды, контрольный модем отправит сообщение на сервер «СТРИЖ» через базовую станцию о детекции протечки. Сервер в свою очередь отправит команду на закрытие вентиля и сообщит об обнаруженной протечке диспетчеру через веб-интерфейс, а при подключении функции дополнительного оповещения продублирует по SMS или в Telegram Messenger.
Время срабатывания системы от момента обнаружения протечки до закрытия вентиля от 5 до 7 секунд.
Можно обойтись без дополнительных трат на вентили с приводом — при получении сигнала от модема, об аварии сообщается специалистам, которые направляются её устранять.
Радиомодем с датчиком протечки «СТРИЖ»
Модем «СТРИЖ» с одним или двумя датчиками протечки воды. Не требует никакого специального монтажа. Модем крепится на стену, другую вертикальную поверхность; датчик устанавливается в местах наибольшей вероятностью протечки.
Модем раз в сутки передает диагностическую информацию по LPWAN-радиоканалу 868 МГц на ближайшую базовую станцию. В случае срабатывания датчика, сигнал мгновенно передается в личный кабинет, по SMS или в Telegram.
Сам сигнал без помех передается из подвалов и стояков, а также из техэтажей.
Литиевая батарея 3,6В рассчитана на 10 лет автономной работы устройства. Никаких внешних источников питания не нужно.

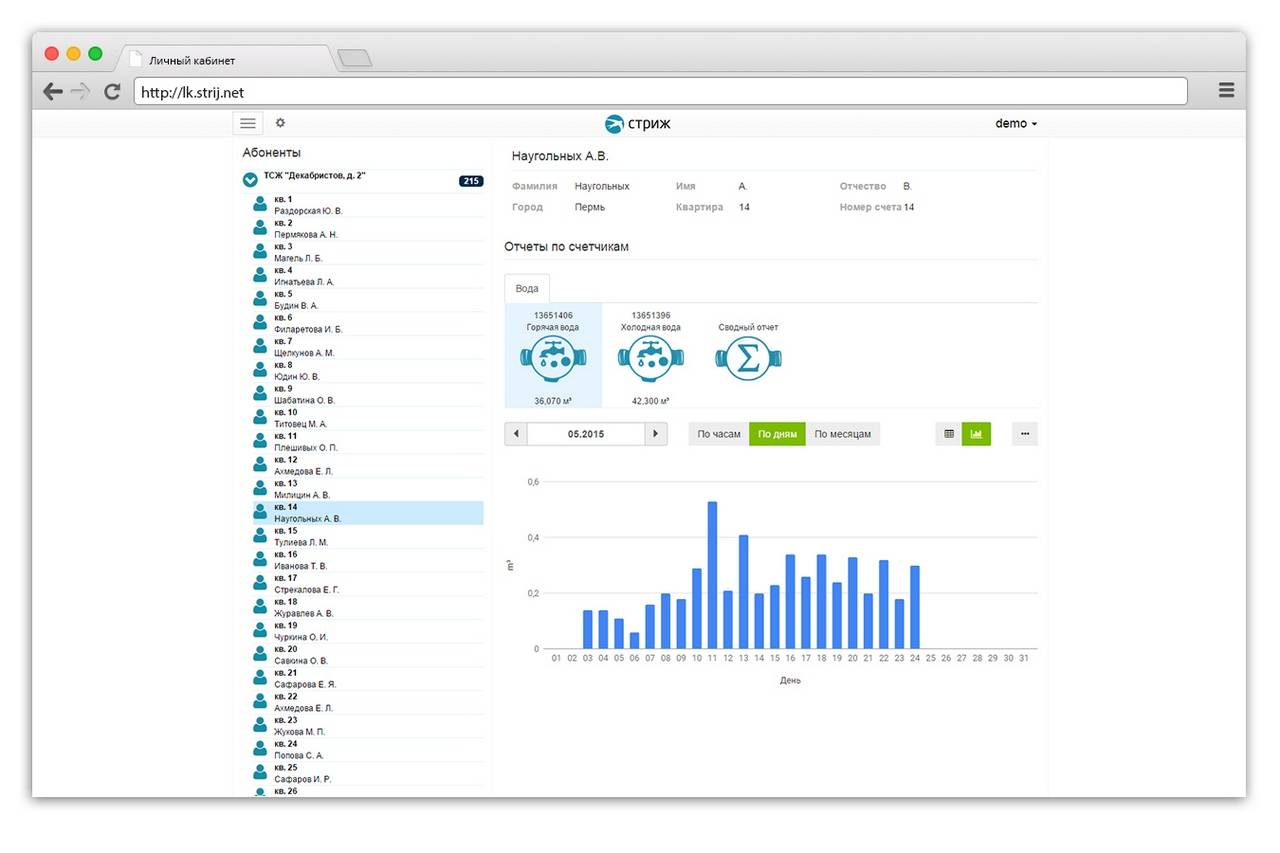

Личный кабинет «СТРИЖ.Cloud»
Раз в сутки в личный кабинет приходит диагностическое сообщение от каждого модема о его исправности.
В случае срабатывания датчика протечки или неисправности модема, в личный кабинет мгновенно высылается тревожное сообщение. Оно дублируется по SMS и в Telegram.
ПОСМОТРЕТЬ ДЕМОВЕРСИЮ
Где ставить краны/клапана с электроприводом
С установкой кранов не все просто. Конкретные места установки зависят от устройства системы. Если это небольшая квартира с одним или двумя стояками — холодной и горячей воды — все просто. Перекрываем отводы и все. В более сложных системах приходится продумывать место установки электрокранов.
Размещение запорных кранов зависит от устройства системы
В квартирах
Если водоснабжение централизованное, краны системы от протечек ставят на вводе в квартиру/дом. Намного лучше, если краны будут стоять до счетчика и фильтра. Но с таким расположением эксплуатационные службы могут быть несогласны. Они обычно требуют чтобы электрокран стоял после счетчика. В этом случае, при протечке место соединения счетчика и фильтра остаются под давлением всегда. Устранить протечку в этих точках будет невозможно. Настоять на своем можно, но надо доказывать свою точку зрения.
В некоторых планировках в квартире может быть четыре стояка — два холодной и два теплой воды. В этом случае есть два решения — более правильное и более экономное. Правильно — поставить два модуля, каждый из которых будет обслуживать свою зону. Это удобнее, так как авария-то произойдет только на одном из стояков/устройств и отключать противоположную часть неразумно. Но два модуля — это двойные затраты. Для экономии можно поставить один блок управления, который будет перекрывать краны на 4 стояка. Но в этом случае не забывайте, что придется тянуть провода через всю квартиру.
Надо продумать куда установить элементы системы
В случае с отоплением тоже далеко не все просто. В большей части многоэтажек сделана вертикальная разводка. Это когда в каждой (или почти в каждой) комнате проходит стояк и от него питаются один или два радиатора. Получается, что на каждый отвод надо ставить хотя бы один кран — на подачу. Но тогда вода, которая содержится в радиаторе и трубах вытечет. Это конечно, не так много, но и пары литров иногда хватает, чтобы у соседей снизу появилось пятно на потолке. С другой стороны — ставить по два крана на каждый радиатор — слишком затратно.
В частном доме
Чтобы при аварии насос не качал воду, необходимо использовать контроллер защиты от протечек воды с силовым реле. Если питание на насос подавать через контакты этого реле, одновременно с подачей сигнала на закрывание шаровых кранов или клапанов произойдет отключение питания насоса. Почему просто не отключить питание насоса? Потому что в этом случае вся вода, которая находится в системе, может вылиться в образовавшуюся брешь. А это, обычно, немало.
Чтобы понять, в каких местах системы водоснабжения частного дома надо ставить краны для предотвращения протечек воды, надо изучить схему. Чаще всего ставят запорные краны с электроприводами после насосной станции и на бойлере.
Защита от утечки воды может быть в комплекте, а можно собрать свою конфигурацию из компонентов
С отоплением несколько сложнее. Не стоит перекрывать движение теплоносителя, если невозможно сразу затушить котел. То есть в системах с твердотопливными котлами ставить контроль протечки воды можно только если он не будет перекрывать циркуляцию теплоносителя. Если есть малый контур циркуляции, можно установить краны так, чтобы этот малый контур работал, а остальная часть системы была отключена. Если в системе установлен теплоаккумулятор, надо установить краны так, чтобы вода из него не вылилась. Это емкости большого объема — минимум 500 литров, а обычно в разы больше. Если вся жидкость выльется, мало не покажется.
В системах отопления с автоматизированными котлами, краны могут перекрывать циркуляцию. Если сработает защита от протечек воды и перекроет циркуляцию, котел остановится по перегреву. Это не совсем нормальная ситуация, но и не аварийная.
Классификация систем защиты
Комплекты защиты от потопа не новое явление и их достаточно много. При всей схожести принципа реагирования на прорыв воды, у этих систем есть ряд отличий.
Основные признаки классификации комплектов «антипротечка»:
- сколько отсекающих кранов поставляются в наборе;
- какие способы извещения;
- как обмениваются информацией между собой датчики и блок управления.
Количество отсекающих кранов
Так, например, у наборов NEPTUN BUGATTI PROW и GIDROLOCK в комплекте по 2 перекрывающих шаровых крана
А у комплекта фирмы Аквасторож — «Классика» — лишь один кран.
Логично предположить, что кранов должно быть столько, сколько стояков для подвода воды в квартире. Но общее количество кранов может быть, и увеличено, в зависимости от характера помещения и от выбранной системы антипротечек.
По способу сигнализации
Способы извещения о протечке тоже могут различаться:
- просто высвечивается индикация на световом табло контроллера;
- та-же индикация, но сопровождается подачей громких шумовых сигналов;
- комплекс из шумовой сигнализации + световой индикации + отправка СМС сообщения.
Понятно, что пересылка SMS-сообщений возможна, если у системы есть GSM-передатчик. А это очень удобно, если авария произошла в момент, когда хозяев нет дома. Или SMS-сообщение параллельно отправляется на телефонный номер аварийной службы или управляющей компании.
Если систему подключить к Интернету, то появляется возможность групповой рассылки извещений через GPRS-соединение.
По методу обмена информацией
В случае протечки датчики передают сигнал на контроллер. Способов передачи сигнала два — проводной или беспроводной (по радиоканалу).
В проводном варианте датчик находится под постоянным напряжением в 5 Вольт. В нормальном состоянии из-за огромного сопротивления между двумя контактами ток по цепи «датчик-контроллер» не проходит. При попадании влаги цепь замыкается и на контроллер приходит электрический сигнал.
Чтобы не пропустить ложные срабатывания, а это возможно в таких влажных помещениях как ванная комната, контроллер регулируется на минимальный порог проходящего тока. При превышении заданного предела и произойдет срабатывание системы «антипотоп».
В беспроводных схемах такой порог срабатывания уже задан в самом датчике. Специальная микросхема непрерывно наблюдает за состоянием сопротивления между двумя контактами и, в случае тревоги, отправляет радиосигнал на приёмное устройство в контроллере. Понятно, что оба эти элемента системы работают на одной радиочастоте.
Но есть одна проблема.
Беспроводной небольшой датчик протечки воды может работать на больших расстояниях (до 200 метров). Но в разных системах от разных фирм используется свой принцип модуляции радиосигнала. По этой причине датчик контроля беспроводного типа из набора одной системы (например, GIDROLOCK) нельзя заменить аналогичным датчиком из другого набора (допустим, NEPTUN BUGATTI PROW).
Но лучшие производители таких систем сигнализации уже заранее дополняют комплект как проводными, так и беспроводными датчиками. Если каких-то датчиков будет не хватать, их всегда можно докупить.
Проводные датчики внезапной утечки воды более привлекательны из-за своей простоты и надежности. Но проводная система может нарушить дизайн помещения, поэтому возникает необходимость в скрытой проводке кабельных линий. Кроме того не всегда есть возможность чтобы подключался именно проводной датчик.
Поэтапная установка системы
Установка системы от протечки воды похожа на конструктор, так как каждая деталь соединяется с другой через подготовленные точки. Для монтажа даже не потребуется помощь мастера.
Перед началом работ необходимо составить точную схему расположения защиты. Это позволит определить длину схемы подключения датчиков и измерителей в домашней обстановке.
Порядок работ включает следующие этапы:
- Разметка точек.
- Прокладка кабеля.
- Врезка кранов.
- Установка датчика.
- Монтаж модуля управления.
- Подключение.
- Проверка на работоспособность.
Самым трудным этапом является крепление крана. Причина сложности заключается в необходимости соединения нескольких материалов.
Нужно перекрыть воду и разрезать водопроводную трубу в точке рядом с вентилем. Производится удаление счетчика и монтаж отсекающего клапана. После счетчик устанавливается на место, а вырезанный кусок вваривается обратно.
Где расставлять датчики
Монтаж датчика протечки допускается в местах, где возможен прорыв. Нужно просчитывать точку вклинивания так, чтобы при аварии жидкость из трубы капала на него. Если вода льется мимо, то защита не заметит неполадок и не сможет перекрыть течение в водопроводе. Если поверхность пола наклонена, то датчик располагают в самой нижней части квартиры (именно туда попадет первая вода).
Устанавливать датчики защиты от протечек рекомендуется в местах с самым высоким риском попадания влаги при аварии. К ним относятся точки:
При наличии уклона в помещении монтаж датчиков системы протечки воды предполагается в самой низшей точке.
Подключение возможно напольное или внутреннее. Если выбран напольный метод, то пластина располагается контактами вниз, а фиксация производится при помощи клея или скотча. К такому методу приходят в случаях, когда сантехническое оборудование было установлено до момента подключения датчика.
В случае внутреннего подключения элементы интегрируются в стену. Для предотвращения некорректного срабатывания защиты ее контакты располагают на высоте 3–4 миллиметра над поверхностью. Чтобы исключить замыкание, провод питания укладывают в гофрированную трубу. Корректная работа продолжается независимо от удаленности модуля от определителя.
Где ставить краны/клапаны с электроприводом
Устанавливать клапаны необходимо между ручными вентилями, ограничивающими поступление воды, и датчиком. Если кран вмонтирован вместо вентилей, за это полагается штраф, так как такое решение незаконно.
Для увеличения срока действия системы рекомендуется устанавливать фильтры очистки перед узлом. Отдаление клапана от контроллера допускается на расстояние до 100 метров, что необходимо для быстрого реагирования на аварийную ситуацию.
Как правильно подключить оборудование
Части, изготовленные из металлопластика, должны прижиматься контргайкой. Если конструкция выполнена из полипропилена, то соединение осуществляется при помощи разъемных муфт или пайки. Чтобы питать шаровый кран достаточным количеством электроэнергии, к нему проводится силовая линия от блока распределения.
Контроллер должен располагаться неподалеку от вентилей. Питание к устройству поступает от силового шкафа, поэтому к системе подводят фазу и ноль. Для соединения проводов используются разъемы с нумерацией. После установки системы Нептун от протечек и подключения переходят к тестированию созданной защиты.
Как проверить на надежность
Когда монтаж защиты от протечек завершен, переходят к тестированию. Для этого необходимо активировать модуль управления, где при подаче электроэнергии должен загораться индикатор зеленого цвета.
Теперь датчик воды смачивается, тогда на модуле активируется красный диод, что сигнализирует об отсечении клапанов водоснабжения соответствующим звуковым импульсом. Чтобы разблокировать трубы, потребуется высушить индикатор и перезагрузить устройство.

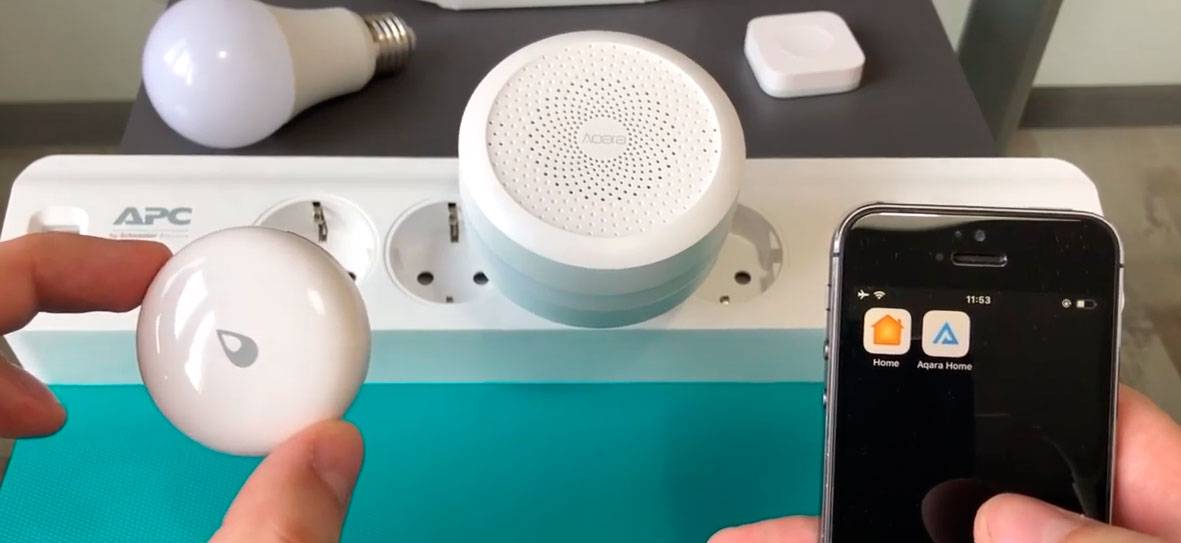

Настройка и подключение датчика Xiaomi
Вообще работу датчика можно настроить через три приложения:
Aqara Home
Apple Home Kit
MiHome
Вы его спокойно сможете подключить на IOS или Android и считывать все данные.

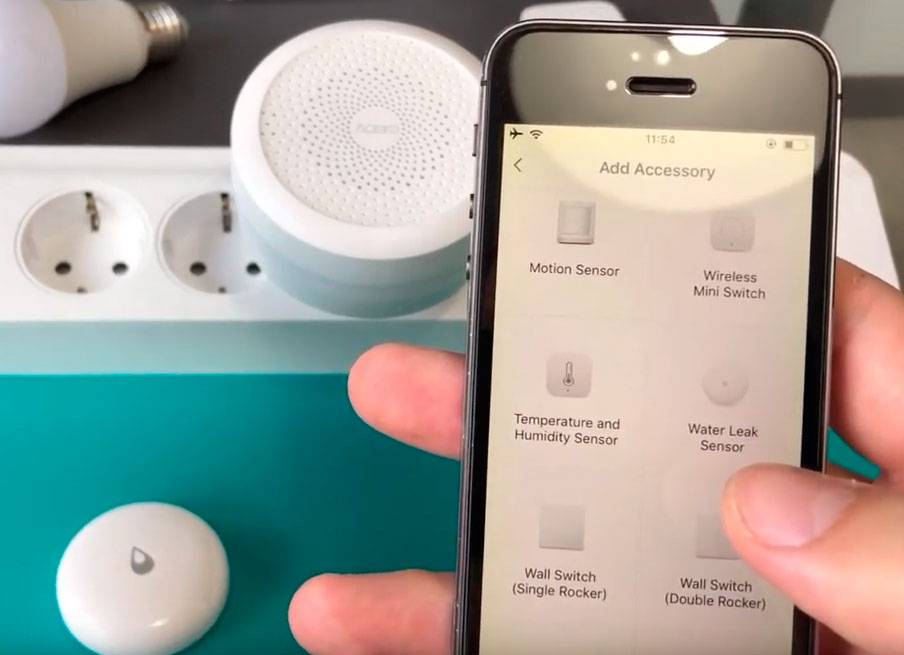

В приложении выбираете “добавить устройство” и соответствующий значок (Water Leak Sensor).

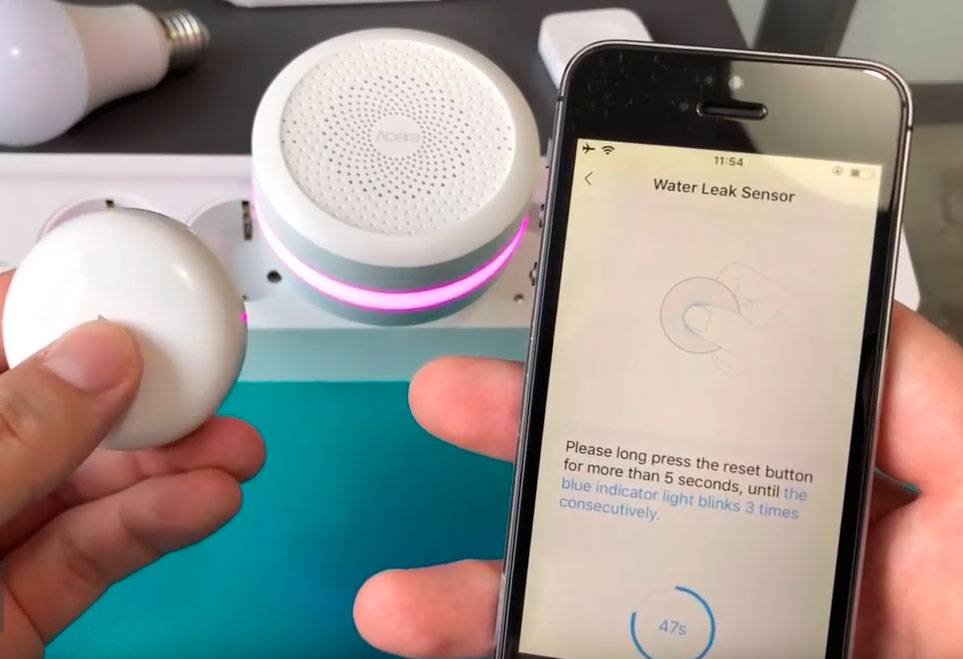

После чего соединяете его с хабом, зажав центральную кнопку. Все подключение происходит буквально одним нажатием.
Многие сталкивались с проблемой, когда датчик не подключался с первого раза и его приходилось коннектить повторно. В этом случае помогает следующая инструкция от xiaomi-smarthome.ru.
В нижней части датчика находится два контакта. При попадании между ними воды, они замыкаются и сенсор срабатывает.

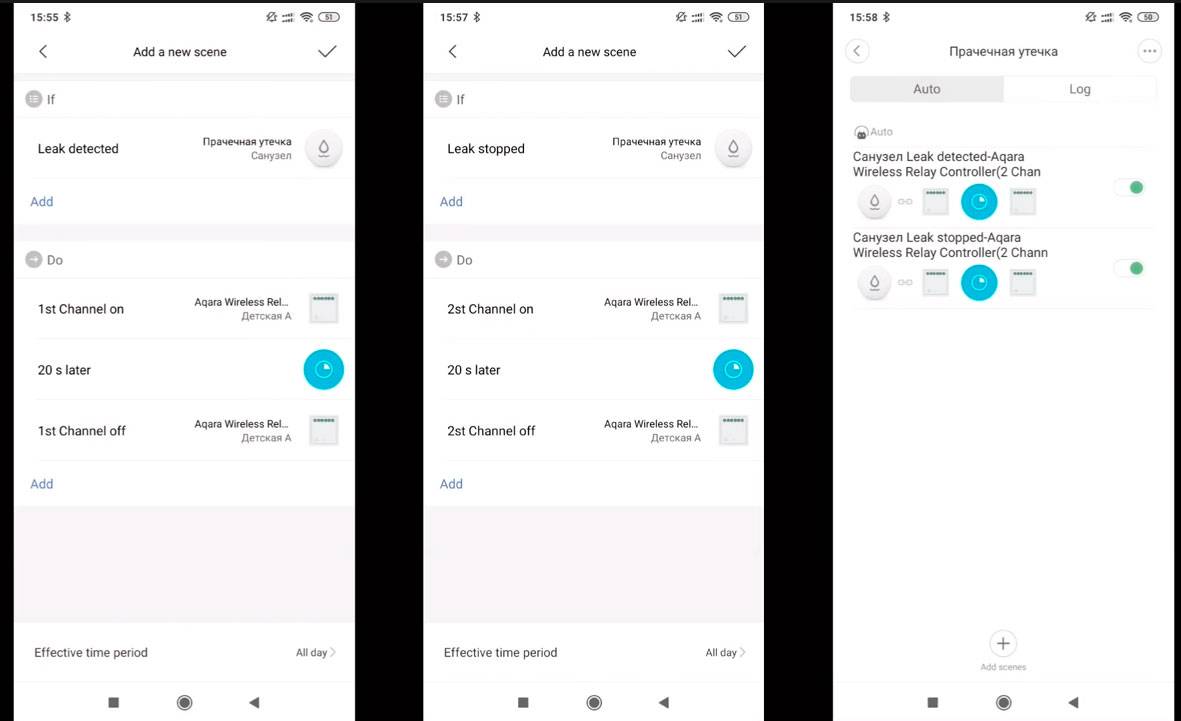

Чтобы ваш водопроводный электрокран при таком срабатывании автоматически закрылся, в приложении смартфона создаете отдельный сценарий (Add New Scene).
По нему при обнаружении протечки совершается действие, а именно – подача питания по каналу №1. Через 20 секунд, питание должно прерваться (помним, что нельзя, чтобы напряжение постоянно дежурило на кранах).

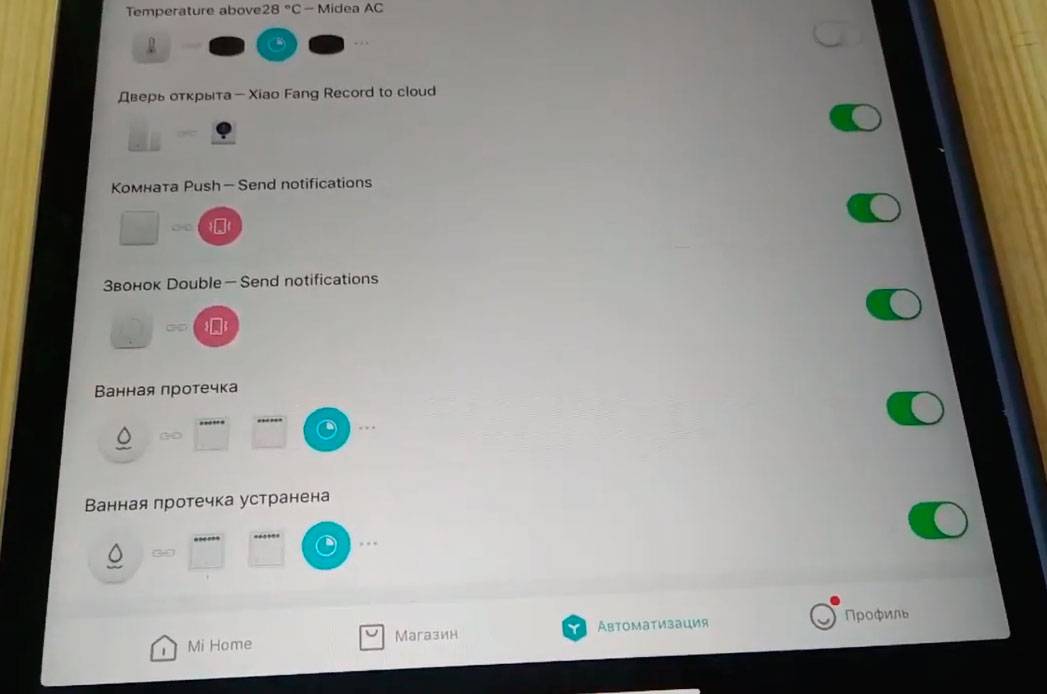

При желании можно создать и второй сценарий. Когда протечка устранена и лужа высохла, подается напряжение по каналу №2. В результате кран открывается, через 20 секунд напряжение отключается.
Однако рекомендуется все же открывать кран только вручную.
При срабатывании датчика через приложение приходит уведомление на смартфон.
Сценарии лучше делать только автоматическими. В чем может быть подвох ручных сценариев?
В том, что команда на закрытие в этом случае будет идти через китайский сервер и в конечном счете может так и не дойти до адресата. При исчезновении интернета кран попросту не сработает.
При обычной автоматизации, даже при потере связи с облаком, хаб при аварии сам все сделает и устранит утечку.
Аквастоп — устройство для защиты от залива
Аквастоп — это небольшое устройство для предотвращения залива при разрыве наливного шланга стиральной или посудомоечной машины. Аквастоп автоматически реагирует на падение давления в системе подключения стиральной или посудомоечной машины.
- Рабочее давление: от 2 до 10 атм. (нормативное рабочее давление в водосети: 4-6 атм.).
- Расход воды при срабатывании: 12 литров/мин.
Производитель: представитель фабрики «OMB Saleri S.p.a.» (Италия) в России компания ООО «ЮДИ — Пламбинг».
Устройство АКВА-СТОП очень просто в установке и не требует сложных монтажных работ. Работает без внешних источников питания и надежно в эксплуатации!
Аквастоп выигрывает в цене у аналогичных электронных устройся, стоит он порядка 600 рублей.
Причины протечек
Скорее всего, об этом явлении всем известно, но давайте еще раз пробежимся по вероятным причинам потопов.
- Человек забывчив. Нередко, открыв кран в ванной, мы отвлекаемся. Ванна естественно переполняется, и вспомнить о ней помогает настойчивый стук соседа снизу в дверь.
- Старые водопроводные сети. Ничто не вечно, даже стальные трубы. Они постепенно ржавеют, стенки истончаются и под напором воды лопаются. Этот эффект хорошо знаком владельцам квартир многоэтажек, построенных в далекие 70–80 года ХХ века.
- Запорная арматура. Желание сэкономить, когда даже при замене труб устанавливаются проходные или отсекающие краны сомнительного производства. Зачастую старый советский кран предпочтительнее, чем новый китайский. Иными словами — краны тоже ломаются, лопаются и вода под давлением заливает сначала хозяина квартиры, а потом и соседа этажом ниже.
Это только проблемы по системам водоснабжения. А если забилась раковина? Сценарий тот же — перелив, мокрый пол, сосед снизу.
