Как выставить давление при помощи реле протока

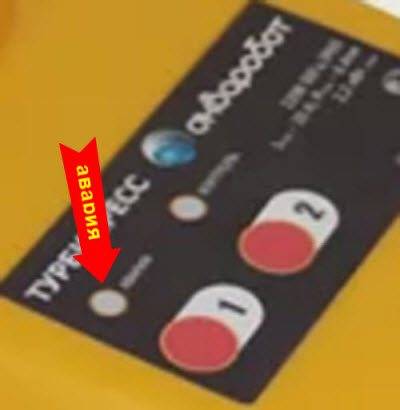

Кратковременно – на 5 сек. – нажимается кнопка «1»:
При всем этом должна моргнуть красноватым цветом лампа «авария». Это мы вошли в режим программирования. Сейчас включаем насос, и он, работая, нагоняет давление. Понятно, что все краны в доме должны быть закрыты. По манометру смотрим давление. К примеру, нам необходимо, чтоб в водопроводе было 2 атм., вот и ждём, пока насос нагонит это давление. Как на манометре стрелка показала необходимое давление, жмем ещё раз кнопку «1». Насос выключится.
Жмём кнопку «2», тем «загоняя» в память реле, что при таком давлении насос должен выключаться.
Сейчас программируем нижний предел. Для этого открываем кран хоть какой, чтоб давление начало падать. Когда манометр покажет необходимое нам нижнее давление, жмем ещё раз кнопку «1» и насос включится. Нажатием кнопки «2» «вбиваем в башку» реле, что при таком давлении насос нужно включить.
Устройство и принцип работы типового датчика
Чаще всего владельцами используются датчики механического типа. Их основное преимущество – независимость от электричества. Они не требуют выделения специальной розетки для включения устройства в работу.
Эти приборы предназначены для включения и отключения насоса при достижении заданных показателей давления. Поэтому насос подключается к сети через датчик.
Строение прибора зависит от модели и производителя. Чаще дачники используют самое простое российское реле (+)
Самый простой и популярный механический датчик РДМ-5. Он состоит из таких элементов:
- металлическая платформа;
- мембрана;
- поршень;
- пружины;
- регулировочные болты с гайками;
- пластиковый корпус;
- электрические контакты.
Более дорогие модели иностранных производителей могут иметь шкалу для регулировки, встроенный манометр и другие составляющие, которые позволяют выполнять самые разнообразные функции.
С датчиком давления воды значительно удобнее организовать полив грядок, клумбы, кустарников и газона
По количеству возможностей и стоимости можно выделить такие группы датчиков давления:
- простое реле давления;
- дополнительный датчик для защиты от сухого хода. Он идет в паре с простым реле, например, у фирмы Aquatica;
- контроллер давления воды – сложный прибор с датчиком, манометром, многими другими функциями и достаточно высокой ценой.
Устройство электронных контроллеров со встроенным реле давления и манометром сложнее, чем у механических. Такие приборы, в зависимости от модели, имеют дополнительный регулятор, предотвращающий перепады давления воды в системе. Это обеспечивает всегда равномерный напор, вне зависимости от того, работает ли в конкретный момент насос.
Датчик, контролирующий работу насоса, устанавливается, как правило, в системах водоснабжения с гидроаккумулятором. Прибор всегда монтируется перед накопительным баком. Его функция заключается в постоянном измерении давления воды в системе. Эти показания датчик сравнивает с заданным показателями.
Если домовладение расположено в местности с частым отключением электроэнергии, то есть смысл установить накопительный бак большого объема на чердаке
Как только давление становится ниже, чем предусмотрено настройками, контакты замыкаются и насос включается, начиная забор воды. Она заполняет гидроаккумулятор, который помогает создавать требуемое давление.
В момент фиксации датчиком верхнего предела давления, заданного владельцем дома, происходит размыкание электрических контактов – насос прекращает работу.
Частота включения/выключения зависит от объема гидроаккумулятора, давления в системе и количества потребителей воды. Например, если хозяйка коттеджа принимает ванну, ее муж наслаждается гидромассажем в душевой кабинке, а на кухне работает посудомоечная машина, то датчик в определенный момент включит насос.
Сначала при включении кранов и душевых леек вода будет поступать из накопительного бака. Как только ее количество уменьшится, мембрана емкости тоже уменьшит сопротивление.
Соответственно, давление в системе станет меньше. Мембрана гидробака сразу же отреагирует на это изменение и, как только показания достигнут нижнего предела давления, установленного пользователем, контакты реле давления замкнутся.
В этот момент включится насос и начнет закачивать воду в систему, заодно заполняя освободившееся пространство в гидроаккумуляторе. Если краны еще открыты, то вода из скважины будет поступать до тех пор, пока давление в системе не достигнет верхнего предела диапазона, заданного владельцем.
Объем гидроаккумулятора зависит от потребностей конкретного домовладения и его жителей. Чем больше людей проживает и чем больше установлено сантехнических приборов, тем большая вместительность бака потребуется
Если же в доме в качестве датчика используется электронный контроллер с дополнительными функциями, то в момент, когда давление падает, напор воды не становится слабее. Встроенный регулятор помогает поддерживать нужное давление, и пользователь ничего не заметит, в отличие от ситуации с использованием простого датчика давления.
Виды реле потока жидких материалов и их назначение
Современные виды реле потока жидкости имеют общее основное назначение – контроль наличия или отсутствия потока рабочей жидкости в трубопроводе. Различия заключаются в принципах работы и возможностях применения датчиков.
- Механическое лопастное реле потока представляет собой встраиваемое в трубу устройство, снабженное специальной лопастью. При наличии потока в трубопроводе лопасть отклоняется, приводя к замыканию контактов и срабатыванию датчика. Лопастное реле практически не имеет ограничений в применении, мало подвержено износу и не нуждается в обслуживании.
- Тепловое реле потока контролирует наличие потока с помощью измерения уровня рассеивания тепловой энергии от встроенного нагревательного элемента. В зависимости от скорости изменения температуры нагревательного элемента регистрируется поток, а также его скорость при наличии такой функции. Термоанемометрический принцип измерения потока не подходит для некоторых опасных видов жидкостей. Для сохранения надежности регистрации необходимо поддерживать чистоту чувствительных элементов датчика. Некоторые виды устройств не подходят для работы в условиях постоянно изменяющейся скорости потока.
- Механический поршневой датчик потока работает на базе магнитно-поршневой системы. При наличии потока встроенный поршень с магнитом поднимается, вызывая замыкание контактов и срабатывание датчика. При отсутствии потока поршень возвращается в исходное положение. Поршневой датчик оптимально подойдет для работы в условиях высокого давления и имеет различные варианты конструкции для монтажа в наиболее удобном положении.
- Принцип действия ультразвуковых реле потока жидкости базируется на свойствах акустического эффекта, который возникает при передаче УЗ-импульсов через поток продукта. Наибольшее распространение в настоящее время получили приборы, использующие перемещение УЗ-колебаний движущимся потоком.
Датчик уровня воды в условиях современной техники выполняет функцию одного из органов чувств человека. От того, насколько правильно удается управлять и контролировать состояние водного потока, зависит исправная работа всего механизма
Важность надежности устройства сенсора сложно переоценить, хотя бы потому, что прибор, контролирующий воду, как правило, становится тем самым «узким» звеном современной техники
Возможные неисправности
Иногда может потребовать ремонт датчиками наличия воды, если у вас, к примеру, блок управления не реагирует на датчик беспроводного типа, и тогда требуется проверить питание, а после и допустимое расстояние до приемника (беспроводного). Если все-таки есть неисправность проводного изделия, вначале следует проверить все кабеля на разрыв, а также узнать плотность подключения штекеров и контроллера. Неисправности могут появиться из-за налета, загрязнения, и по этой причине приборы следует протирать влажной тканью минимум раз в месяц.
Проверьте все блоки питания, сетевое напряжение, аккумуляторы, а также в таких случаях следует проверить:
- Есть ли контакт с влагой, на блоке и датчике должен загореться индикатор тревоги, а электрический привод крана не будет срабатывать.
- Регистраторы не реагируют при их смачивании водой.
Если во время смачивания датчиков жидкостью напряжение появляется, но при этом кран не перекрывает воду, следует отсоединить провода от электрического привода крана, а после проверить напряжение и на них. Если оно будет появляться, то неисправность скрывается в сервоприводе крана. Если же напряжения нет, то следует прозвонить кабель на предмет разрыва, и для этого на одном конце кабеля следует замкнуть оба конца, а на другом перезвонить.
Где применяют оптические датчики
Датчики оптического типа применяют для эффективного определения или наличия предметов, которые присутствует на каком-либо объекте. С помощью устройства специалисты контролируют расстояние и габариты, степень прозрачности, цвет конкретного объекта.
Обычно датчики ставят в системы автоматического управления освещением, охранные сигнализации или приборы на дистанционном управлении.
Простая конструкция оборудования обеспечивает высокую надежность, но при этом гарантирует точность любых измерений. Поскольку в датчиках используется кодированный световой сигнал, это увеличивает защиту от воздействия негативных факторов, а электроника сможет определить не только наличие нужного объекта на рабочей территории, но и учитывает его свойства — прозрачность или габариты.
Наибольшее распространение подобный тип датчиков получили в системах охранной сигнализации, где необходимо использовать высокочастотные системы распознавания движения. Независимо от выбранного вида приспособления, датчики — лучший вариант для системы управления автоматического оборудования.
Оптический датчик обладает не только высокой точностью, но и скоростью измерения с минимальным откликом на разрушение луча. Поскольку оптические датчики используют бесконтактный тип связи, это гарантирует продолжительный срок службы в любых производственных условиях.
Устройства также часто используют для подсчёта оборотов различных двигателей или уровня жидкостей. В этих ситуациях нужно в конкретную зону установить оптический датчик оборотов, вращения и оптический датчик уровня. Два вида устройств активно используют на промышленных предприятиях.
Классификация систем защиты
Комплекты защиты от потопа не новое явление и их достаточно много. При всей схожести принципа реагирования на прорыв воды, у этих систем есть ряд отличий.
Основные признаки классификации комплектов «антипротечка»:
- сколько отсекающих кранов поставляются в наборе;
- какие способы извещения;
- как обмениваются информацией между собой датчики и блок управления.
Количество отсекающих кранов
Так, например, у наборов NEPTUN BUGATTI PROW и GIDROLOCK в комплекте по 2 перекрывающих шаровых крана
А у комплекта фирмы Аквасторож — «Классика» — лишь один кран.
Логично предположить, что кранов должно быть столько, сколько стояков для подвода воды в квартире. Но общее количество кранов может быть, и увеличено, в зависимости от характера помещения и от выбранной системы антипротечек.
По способу сигнализации
Способы извещения о протечке тоже могут различаться:
- просто высвечивается индикация на световом табло контроллера;
- та-же индикация, но сопровождается подачей громких шумовых сигналов;
- комплекс из шумовой сигнализации + световой индикации + отправка СМС сообщения.
Понятно, что пересылка SMS-сообщений возможна, если у системы есть GSM-передатчик. А это очень удобно, если авария произошла в момент, когда хозяев нет дома. Или SMS-сообщение параллельно отправляется на телефонный номер аварийной службы или управляющей компании.
Если систему подключить к Интернету, то появляется возможность групповой рассылки извещений через GPRS-соединение.
По методу обмена информацией
В случае протечки датчики передают сигнал на контроллер. Способов передачи сигнала два — проводной или беспроводной (по радиоканалу).
В проводном варианте датчик находится под постоянным напряжением в 5 Вольт. В нормальном состоянии из-за огромного сопротивления между двумя контактами ток по цепи «датчик-контроллер» не проходит. При попадании влаги цепь замыкается и на контроллер приходит электрический сигнал.
Чтобы не пропустить ложные срабатывания, а это возможно в таких влажных помещениях как ванная комната, контроллер регулируется на минимальный порог проходящего тока. При превышении заданного предела и произойдет срабатывание системы «антипотоп».
В беспроводных схемах такой порог срабатывания уже задан в самом датчике. Специальная микросхема непрерывно наблюдает за состоянием сопротивления между двумя контактами и, в случае тревоги, отправляет радиосигнал на приёмное устройство в контроллере. Понятно, что оба эти элемента системы работают на одной радиочастоте.
Но есть одна проблема.
Беспроводной небольшой датчик протечки воды может работать на больших расстояниях (до 200 метров). Но в разных системах от разных фирм используется свой принцип модуляции радиосигнала. По этой причине датчик контроля беспроводного типа из набора одной системы (например, GIDROLOCK) нельзя заменить аналогичным датчиком из другого набора (допустим, NEPTUN BUGATTI PROW).
Но лучшие производители таких систем сигнализации уже заранее дополняют комплект как проводными, так и беспроводными датчиками. Если каких-то датчиков будет не хватать, их всегда можно докупить.
Проводные датчики внезапной утечки воды более привлекательны из-за своей простоты и надежности. Но проводная система может нарушить дизайн помещения, поэтому возникает необходимость в скрытой проводке кабельных линий. Кроме того не всегда есть возможность чтобы подключался именно проводной датчик.
Как выбрать?
Выбор датчика уровня воды в резервуаре зависит от многих факторов, основные из них:
- Состав жидкости. В зависимости от содержания в воде посторонних примесей может меняться плотность и электропроводность раствора, что с большой вероятностью отразится на показаниях.
- Объем резервуара и материал, из которого он изготовлен.
- Функциональное назначение емкости для накопления жидкости.
- Необходимость контролировать минимальный и максимальный уровень, или требуется мониторинг текущего состояния.
- Допустимость интеграции в систему автоматизированного управления.
- Коммутационные возможности устройства.
Это далеко не полный список для выбора измерительных приборов данного типа. Естественно, что для бытового назначения можно существенно сократить критерии отбора, ограничив их объемом резервуара, типом срабатывания и схемой управления. Существенное сокращение требований делает возможным самостоятельное изготовление подобного устройства.
Реле протока воды: устройство, принцип работы, подключение и регулировка
Бережное отношение к технике, обеспечивающей подачу воды, существенно продлевает ее рабочий ресурс, гарантирует бесперебойную работу системы.
Для этого нужен не только своевременный осмотр и надлежащий уход, но и оснащение насосов полным набором устройств защиты.
Установка реле потока воды защитит двигатель и поверхностного, и глубинного насосного оборудования. Ведь чаще всего при перегорании мотора проще купить новый насос, чем его менять. Мы вам расскажем, как работает этот важный защитный прибор, как его выбрать и включить в автономный водопровод.
В статье приведены ценные рекомендации по монтажу устройств защиты насосов от работы в условиях «сухого хода». Разобрана технология настройки под индивидуальные требования. Для лучшего восприятия немалого объема информации прилагаются фотоснимки, схемы, видеообзоры и руководства.
Порядок самостоятельной регулировки
Для регулирования в датчике есть специальные болты. Ослабляя или затягивая их, можно уменьшить либо увеличить силу сжатия пружины.
Таким образом выставляется уровень давления, при котором будет происходить срабатывание прибора.
Практически всегда компании-производители выпускают оборудование с отрегулированными настройками. Несмотря на это, иногда требуется дополнительная самостоятельная регулировка
В большинстве случаев настройка автоматического оборудования не вызывает сложностей. Желательно придерживаться следующего алгоритма:
- слить жидкость из системы пока отметка давления не примет нулевое значение;
- включить насосную установку и медленно запускать воду обратно;
- зафиксировать показатель давления потока при отключении насоса датчиком;
- снова начать слив и запомнить показатели, при которых насосное оборудование начнет работать;
- открыть реле и настроить регулировочным болтом минимальный уровень сжатия большей пружины, требуемый для срабатывания устройства и запуска насоса (более сильное сжатие увеличивает степень давления, менее – снижает);
- аналогичным способом отрегулировать силу сжатия меньшего пружинного механизма, установив границы максимального давления, при достижении которого реле, измеряющее водный проток, будет отключать насос.
Закончив все описанные манипуляции, следует убедиться в правильности выполненных регулировок. Для этого трубопровод заполняют жидкостью, а затем сливают ее, оценивая реакцию датчика во время достижения настроенных значений.
При неудовлетворительном результате проверки процедура повторяется.
Имея недостаточный опыт и квалификацию, лучше обратиться за помощью в регулировке к специалистам.
Они проанализируют конкретную ситуацию, учтут технические характеристики оборудования и подберут максимально верные значения уровня давления
Чтобы трубопровод, по которому проходит жидкость, работал исправно и стабильно, проводится регулярная ежегодная проверка датчиков протока. При необходимости настройка рабочих параметров корректируется.
Простейшая схема автоматического управления уровнем воды
Устройство, сделанное своими руками на одном транзисторе, может изготовить практически любой, кто этого захочет и приложит небольшие усилия для закупки очень недорогих и не многочисленных комплектующих и спаяет их в схему. Применяется она для автоматического пополнения воды в расходных ёмкостях дома, на даче и везде, где присутствует вода, без ограничений. А таких мест очень много. Для начала рассмотрим схему этого устройства. Проще просто не бывает.
Контроль уровня воды в автоматическом режиме с помощью простейшего электронного Схема контроля уровня воды. Вся схема управления уровнем воды состоит из нескольких простых деталей и если без ошибок собрана из хороших деталей, то не нуждается в настройке и сразу заработает, как запланировано. У меня подобная схема без сбоев работает уже почти три года, и я ей очень доволен.
Список деталей
- Транзистор можно применить любой из этих: КТ815А или Б. TIP29A. TIP61A. BD139. BD167. BD815.
- ГК1 – геркон нижнего уровня.
- ГК2 – геркон верхнего уровня.
- ГК3 – геркон аварийного уровня.
- D1 – любой красный светодиод.
- R1 – резистор 3Ком 0.25 ватт.
- R2 – резистор 300 Ом 0.125 ватт.
- К1 – любое реле на 12 вольт с двумя парами нормально разомкнутыми контактами.
- К2 – любое реле на 12 вольт с одной парой нормально разомкнутых контактов.
- В качестве источников сигнала для пополнения воды в ёмкость, я применил поплавковые герконовые контакты. На схеме обозначаются ГК1, ГК2 и ГК3. Китайского производства, но очень приличного качества. Ни одного плохого слова сказать не могу. В ёмкости, где они стоят, у меня происходит обработка воды озоном и за годы работы на них ни малейшего повреждения. Озон является крайне агрессивным химическим элементом и многие пластики он растворяет совершенно без остатка.
Теперь рассмотрим работу схемы в автоматическом режиме. При подаче питания на схему, срабатывает поплавок нижнего уровня ГК1 и через его контакт и резисторы R1и R2 подаётся питание на базу транзистора. Транзистор открывается и тем самым подаёт питание на катушку реле К1. Реле включается и своим контактом К1.1 блокирует ГК1 (нижний уровень), а контактом К1.2 подаёт питание на катушку реле К2, которое является исполнительным и включает своим контактом К2.1 исполнительный механизм. Исполнительным механизмом может быть насос для воды или электрический клапан, которые подают воду в ёмкость. Вода пополняется и когда превысит нижний уровень, выключится ГК1, тем самым подготавливая следующий цикл работы. Достигнув верхнего уровня, вода поднимет поплавок и включит ГК2 (верхний уровень) тем самым замыкая цепочку через R1, К1.1, ГК2. Питание на базу транзистора прервётся, и он закроется, выключив реле К1, которое своими контактами разомкнёт К1.1 и выключит реле К2. Реле, в свою очередь выключит исполнительный механизм. Схема подготовлена к новому циклу работы. ГК3 является поплавком аварийного уровня и служит страховкой, если вдруг не сработает поплавок верхнего уровня. Диод D1 является индикатором работы устройства в режиме наполнения воды. А теперь приступим к изготовлению этого очень полезного устройства.
Размещаем детали на плату.

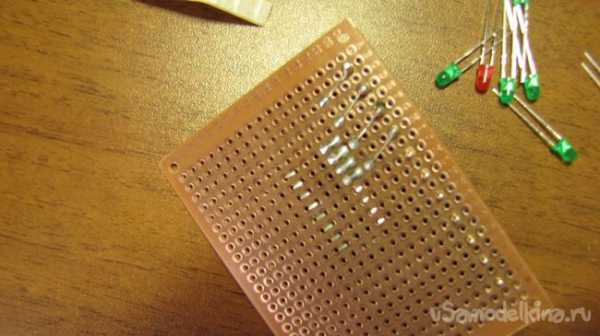

Все детали размещаем на макетной плате, чтобы не делать печатную. При размещении деталей, нужно учитывать, чтобы паять как можно меньше перемычек. Нужно максимально использовать проводники самих элементов для монтажа. Окончательный вид.
Схема управления уровнем воды запаяна.
Схема готова к испытаниям.
Подключаем к аккумулятору и имитируем срабатывание поплавков.
Всё работает нормально. Смотрите видео об испытаниях в работе этой системы.
