Делаем запор для ворот своими руками

Вертикальные запоры и шпингалеты

Намного проще дела обстоят с изготовлением различных типов шпингалетов, чем сделать своими руками засов для гаражных ворот. Для первого вам потребуется лишь отрезок трубы, в котором нужно сделать пропилы для закрытого и открытого положения засова. Для надежности можно еще приварить «ушки» для навесного замка. В целом недостаток шпингалетов заключается в том, что они не смогут плотно подтягивать створку к раме, поэтому вам придется ставить дополнительные замки.

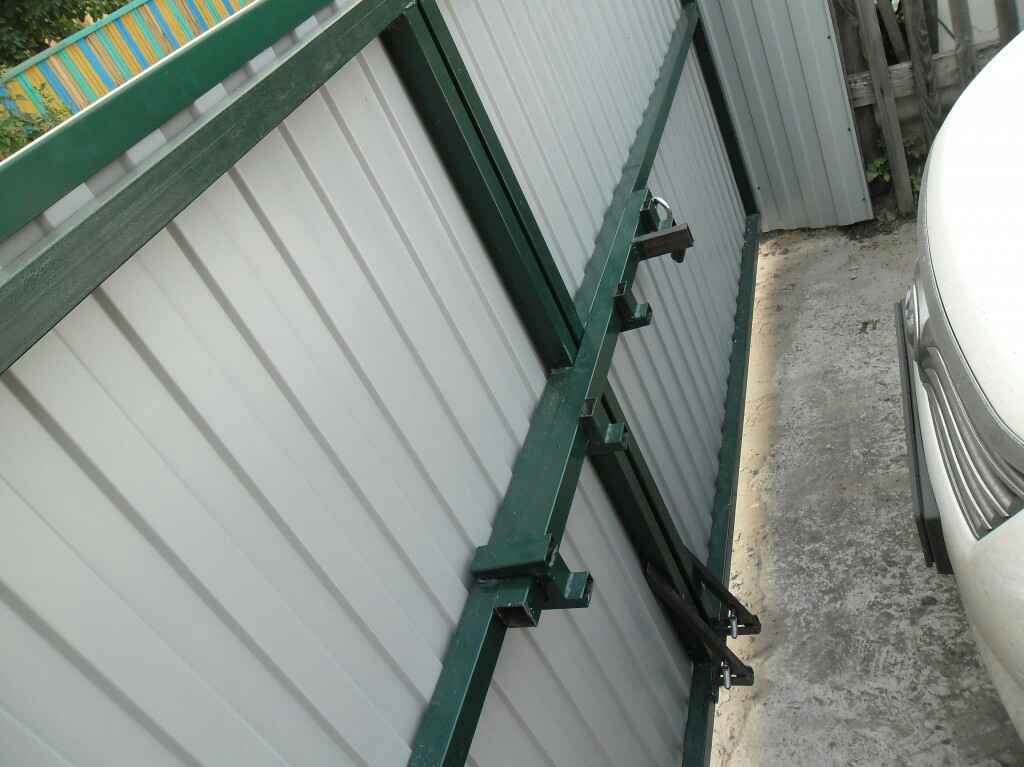

Запорный механизм «морской контейнер»

Это очень удобная конструкция для гаражных распашных ворот, которая будет по достоинству оценена любым гаражником – вам не нужно будет нагибаться при открытии ворот гаража, да и сделать такой запор собственноручно не составит труда:

  1. Приварите на прижимающей створке кольца с ножками для гладкой трубы, в диаметре они должны быть 1,5-1,6 см. От верхней рамы ворот первое расстояние – 20 см, а второе по центре и третье тоже 20 см, но уже от пола.
  2. Крепим два крюка с двух сторон.
  3. Снизу и сверху крепим к раме два фиксатора для крюков.
  4. Когда труба будет поворачиваться, крюки надежно зафиксируют створку.

А вот посередине трубы, которая будет проворачиваться, нужно приварить кусочек трубы около 0,3 м – это будет своеобразная ручка для поворота засова. Вы можете увидеть такой же принцип работы в фурах  все просто, герметично, надежно.

Как вы видите, сделать своими руками засов на гараж можно, причем  что-то очень легко сделать, а над чем-то придется попотеть и научиться пользоваться сварочным аппаратом. Но главным плюсом является то, что вы можете сделать нестандартную конструкцию, которая даст возможность хорошо защитить гараж .

7 лучших строительных и мебельных магазинов!

Засов шлагбаум

Конструкция запора данного типа достаточно проста, поэтому им нередко оборудуют ворота гаражей или других хозяйственно-технических помещений.

В качестве материала для изготовления «шлагбаума» необходимо подготовить металлическую пластинку или брус. В варианте с использованием пластины для ее фиксации используем навесной замок (для этого понадобится заранее оборудовать под него петли).

  1. Производим крепление бруса или металлической пластины (длина 60 сантиметров) на один из створов ворот посредством болта (примерно на треть от края створа).
  2. В варианте с брусом берем два отреза швеллера (длина 10 сантиметров) и привариваем. Ширина отрезов должна быть соответственной ширине бруса, для его легкого вхождения. В случае, если мы используем пластину, альтернативой швеллеру будет металлический уголок, который обрезается с одной стороны (для плотного вхождения пластины между ним и створом) и приваривается.

Действие механизма основано на принципе шлагбаума, отсюда и пошло его название.

Рассмотрим изготовление каждого из типов засовов более подробно

Устройство “Вертушки” своими руками

Вертушка — один из самых старых и популярных типов засова. Она может применяться на въездных или гаражных воротах, часто используется для запирания амбаров, сараев и других помещений, где имеются двустворчатые распашные ворота. Это самый “народный” и простой в изготовлении тип. Главное преимущество — его очень просто сделать самостоятельно.

Подобный засов для распашных ворот придется делать своими руками еще и потому, что промышленно их не выпускают. Он изготавливается отдельно для каждых ворот.

  1. Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина — примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
  2. В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 — М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
  3. Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
  4. Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
  5. На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.

Данный тип засова характеризуется высокой прочностью, надежностью и прижимной способностью. К тому же он очень популярен у тех, кто стремиться делать все сам.

Толщина деревянного бруса должна для запора быть не менее 50 мм

Засов на ворота типа “шлагбаум”

Этот поворотный засов также используется часто. Он может быть изготовлен из деревянного бруса или железой полосы (швеллера).

  • Разметить отверстие на полосе под отверстие для болта М10 — М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
  • Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.

Шляпка болта не должна выкручиваться снаружи. Поэтому она должна быть либо скрыта под покрытием, либо иметь сточенные грани

На створках делаются три захвата. Один — на той же створке, где крепится засов, рядом с торцом ворот. Второй — напротив него, возле торца второй створки, и третий — вблизи дальнего конца засова. При необходимости в нем могут быть сделаны проушины для навесного замка.

Как делается сдвижной засов для ворот

Это также очень распространенная конструкция. Когда-то такие засовы делали из дерева, но сегодня более распространенный материал — стальные полосы. Сделать его самостоятельно не сложно, имея набор инструмента и слесарные навыки.

  1. Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
  2. Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
  3. После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.

Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.

Сделать самостоятельно засов типа “шпингалет”

Для засова лучше всего подойдет гладкий прут диаметром не менее 10 мм. К пруту крепится рукоятка, чтобы образовать Т-образную форму (проще всего — сваркой, но можно также просверлить в прутке отверстие, нарезать резьбу и закрутить в нее болт). Также необходимо подобрать стальную трубку с таким внутренним диаметром, чтобы поток входил в нее без задержек и люфтов.

  1. Нарезать трубку на три части — длинный (около 10 см) и два коротких (по 5 см).
  2. Приварить к одной из створок длинную трубку. На противоположной створке приварить более короткий отрезок, чтобы прут входил в него.
  3. Вставив прут в трубки до конца, на свободный конец надеть еще один короткий отрезок трубки и прикрепить сваркой. Убедиться, что ворота открываются и закрываются свободно.
  4. Чтобы в закрытом состоянии засов фиксировался, приварить металлическую пластину или уголок, фиксирующий ручку в этом положении. Можно дополнить пластину проушиной для навесного замка, чтобы фиксировать засов.

Разновидности замков для откатных ворот

Неизменной частью всех замковых приспособлений является крючкообразная защелка, которая в закрытом состоянии удерживает ворота в закрытом положении.


Внешний вид механического врезного замка типа «крюк» для откатных ворот

Поэтому обычный замок, имеющий выдвигающиеся засовы, для установки на откатных воротах непригоден. Все запирающие устройства можно подразделить на несколько категорий:

По способу срабатывания

  1. Автоматическое запирание замка. При установке отъезжающей створки в закрытое положение происходит защелкивание крючкообразного механизма. Таким способом запирается большинство современных замков.
  2. Ручное запирание замка. В этом случае запорное устройство закрывается вручную, изнутри. Снаружи открыть такой запор невозможно.

По конструкции

  1. Обычный механический замок. Он может открываться ключом как с внутренней стороны ворот, так и с обеих сторон. Впрочем, можно спрятать наружную планку в материале ворот, чтобы исключить открывание створки с улицы.
  2. Электромеханический запор. Управление им может производиться как ключом, так и дистанционно. Например, с пульта или с домофона.
  3. Кодовый замок. Такой механизм удобен тем, что для управления им не нужен ключ. Достаточно знать код, который выставляется владельцем ворот.
  4. Цилиндровый замок. Его особенностью является наличие одного или нескольких цилиндров, благодаря использованию которых удается избежать открытия замка мошенниками, практикующими подбор ключей. Они открываются специальными плоскими ключами, которые практически невозможно подделать. Чем больше цилиндров будет содержать такой замок, тем он будет надежнее.
  5. Приваренный к воротной конструкции самодельный запор. Это приспособление, которое может иметь самую различную конструкцию. В закрытое состояние переводится в тот момент, когда подвижная створка находится в запертом положении. Обычно монтируется своими руками.

По способу установки

Врезной замок для откатных ворот. Он может быть врезан как в материал ворот, так и в опорную стойку. Он легко встраивается в профильную трубу, которая является основой каркаса

В процессе установки нужно обращать внимание на положение крючка и опорной планки. Крепить опорную планку нужно с таким расчетом, чтобы крючкообразный ригель полностью обеспечивал запирание ворот.
Накладной замок

Его установка ничем не отличается от установки замка на любой другой тип ворот. Отличительной особенностью является лишь конструкция самого замка, которая должна иметь запорный крюк.

При выборе замка отдавайте предпочтение механизмам, изготовленным из нержавеющей стали. Это касается и корпуса, и внутренностей устройства. Для кодового замка нелишним будет наличие защитного кожуха, предохраняющего механизм от влаги и загрязнений.

Часто совместно с откатными воротами используют калитки. Благодаря им отпадает необходимость постоянно откатывать вручную массивную створку. Калитка может открываться в любую сторону, поэтому для нее подойдет замок любого типа, который можно будет открыть как изнутри, так и снаружи.

Другие варианты простых фиксаторов

Можно изготовить очень простой, но удобный в использовании фиксатор для ворот из двух металлических пластин с общей осью вращения. Для того чтобы зафиксировать ворота в нужном положении, достаточно лишь надавить ногой на планку, после чего она сразу же опустится и не позволит створкам закрыться. Недостаток такого упора в том, что он требует очистки места установки от снега в зимнее время.

Еще один достаточно простой вариант упора для ворот требует наличия двух довольно прочных гвоздей и куска стальной проволоки толщиной чуть менее 1 см. Для того чтобы опорная прочность была максимальной, нужно сделать так, чтобы угол между главным элементом упора и поверхностью грунта составлял 50 градусов.

Для того чтобы такой фиксатор начал выполнять свою основную функцию, достаточно слегка ударить его ногой после того, как ворота будут открыты и доведены до выбранного места фиксации. Затем так же, с помощью легкого движения ноги можно вывести фиксатор из рабочего состояния и спокойно закрыть ворота. Одно из основных преимуществ такого приспособления в том, что оно не нуждается в уходе ни зимой, ни летом.

Дизайн калитки из профнастила

После того, как рама готова, пора подумать и об оформлении. Несмотря на сравнительную простоту конструкции, вариантов дизайна может быть очень много, в том числе и с использованием декоративных элементов.

Самая простая калитка из профнастила представляет собой прямоугольную раму из профильной или круглой стальной трубы, на которую крепится металлический профилированный лист. Отлично подойдет такая калитка для забора из профнастила — особенно хорошо она впишется в обычное глухое ограждение дачного или приусадебного участка. Неплохо подобное решение смотрится и с ограждением из кирпича или камня, в том числе и при использовании в качестве опор столбов из этих материалов.

Калитка совсем не обязательно должна быть прямоугольной. Ее можно сделать арочной, однако это потребует внесения небольших изменений в структуру рамы. Особенно хорошо арочная калитка под профнастил смотрится с небольшим закругленным навесом или козырьком.

Для того чтобы выделить входную группу в заборе со сплошными секциями из профлиста, посередине калитки можно оставить проем со вставленной в него декоративной стальной решеткой или полосой из поликарбоната. Кроме того, на опорных столбах можно установить уличные светильники.

Еще красивее будет смотреться калитка из профнастила с ковкой. В этом случае профилированный лист будет служить своеобразным фоном для декоративных кованых деталей. Кроме того, если кованые элементы покрывают весь проем, они усиливают каркас калитки и делают ее более устойчивой к взлому.

Кованая калитка из профнастила своими руками может быть сделана без особых проблем. Сейчас готовые декоративные кованые детали можно купить практически в любом магазине строительных материалов. Главное не перестараться с коваными элементами, чтобы полотно калитки не выглядело пестрым и перегруженным декором.

Для начала лучше нарисовать эскиз оформления калитки. Приобретенные в соответствии с эскизом детали раскладываются на полотне и привариваются к раме, начиная с наиболее крупных и заканчивая самыми маленькими. Однако такие калитки из профнастила с элементами ковки смотрятся много хуже, чем изделия настоящих специалистов.

Во-первых, профессиональная художественная ковка позволяет изготовить очень изящные и тонкие элементы, которые нельзя произвести промышленным способом. Во-вторых, ассортимент готовых элементов очень ограничен. И в-третьих, кованая калитка с профнастилом, сделанная профессионалом, может отразить любую задумку и является стилистически цельной, в отличие от составных изделий.

Наконец, калитка может быть как отдельным объектом, так и частью ворот. Так, часто используются распашные ворота с калиткой из профнастила. Такое решение оправдано, если по какой-то причине вы сильно ограничены в размерах входной группы — например, меняете старые ворота и хотите установить новые на те же опорные столбы.

Однако такое решение имеет определенные недостатки. В частности, ворота с встроенной калиткой из профнастила тяжелее и оказывают большую нагрузку на петли. Кроме того, эксплуатация такой калитки может вызвать определенные сложности, поскольку ее проем ограничен снизу и сверху рамой ворот. В результате о нижний профиль легко зацепиться, а о верхний — удариться головой.

Изготовление и установка засовов для распашных ворот

Устройство «Вертушки»

Чтобы монтировать вертушку для ворот распашных створок, нужно начертить схему размещения. Вверху должна крепиться металлическая защелка на саморез диаметром от 8мм. до 10мм. С шестигранной шляпкой. Такая конструкция позволит защелке двигаться на саморезе. Она необходима для предотвращения перекручивания и деформации створок и увеличения жесткости запора.

Затем нужно установить центральную планку. Её размер 4,5х10х200см. Длина подбирается под ширину ворот, обычно это две третьих от ширины створок

Планка может быть из стали или из дерева, важно, чтобы толщина была не менее 5мм

Этапы монтажа:

  1. Необходимо с внутренней стороны в центре конструкции на левой створке прикрепить сквозной болт с окружностью от 10мм. до 12мм., отступая от края от 6см. до 10см.
  2. После того, как болт будет свободно поворачиваться устанавливаются две шайбы.
  3. Затем на воротах устанавливается фиксирующий паз (швеллер). Швеллер нужно сточить клином и в него будет закрепляться планка.
  4. На правой створке фиксируют опорную рейку, чтобы выступала от края створки на 10мм.
  5. Чтобы наружные болты невозможно было открутить, их стачивают.

Засов «Шлагбаум»

Чтобы сделать затворы «шлагбаум» нужно:

Взять брус или швеллер из железа. Длина должна ровняться две трети от ширины створок. На расстоянии 8см. от торца рассверлить отверстие для болта М 10 – М 12.
Затем делают разметки, прикладывая планку. Просверливают отверстие под болт

Важно, чтобы на улице болт не был виден, или спиливался до невозможности открутить.
Затем на створках делают три захвата. Один делается на засове для закрепления при открытии, а два других ближе к краям.

Интересно! Часто между створками устанавливаются дополнительные проушины, на которые можно будет закрепить замок навесного типа.

Сдвижной засов

Сдвижные запоры для распашных ворот изготавливаются труднее, но лучше защищают вход. Их можно делать из стальных или деревянных полосок. Стальные засовы служат дольше, поэтому мы расскажем, как делать его.

Не пропустите: Финские двери: в чем их особенность и преимущества?

Этапы изготовления и монтажа:

  1. В начале берут полоску стали, шириной 5 см и длиной от 40см.
  2. На створках ворот закрепляются направляющие сваркой и фиксирующими саморезами.
  3. После этого стальная полоса вставляется и механизм готов к работе.

В них также можно установить специальные дужки, которые будут закреплять навесной замок.

Шпингалет

Такой щеколдой нередко пользуются на калитках из профлиста. Ее основа – железный прут сечением 10 мм. Из него изготавливают засов в виде буквы Г. Понадобится также трубка, через которую он свободно будет проходить. Ее разрезают на три детали:

  • одна длиной 100 мм;
  • две остальные по 50 мм.

Первая приваривается горизонтально к калитке, вторая – прямо напротив нее на неподвижной части ворот. Затем засов вставляется и задвигается до упора. На его конец надевают последний отрезок трубки и также фиксируется.

Как видим, засовы для ворот описанные выше по большей мере весьма просты и незамысловаты, потому их совершенно нетрудно изготовить самостоятельно.

Видео по теме:

Вертикальные запоры и шпингалеты

Намного проще дела обстоят с изготовлением различных типов шпингалетов, чем сделать своими руками засов для гаражных ворот. Для первого вам потребуется лишь отрезок трубы, в котором нужно сделать пропилы для закрытого и открытого положения засова. Для надежности можно еще приварить «ушки» для навесного замка. В целом недостаток шпингалетов заключается в том, что они не смогут плотно подтягивать створку к раме, поэтому вам придется ставить дополнительные замки.

Запорный механизм «морской контейнер»

Это очень удобная конструкция для гаражных распашных ворот, которая будет по достоинству оценена любым гаражником – вам не нужно будет нагибаться при открытии ворот гаража, да и сделать такой запор собственноручно не составит труда:

  1. Приварите на прижимающей створке кольца с ножками для гладкой трубы, в диаметре они должны быть 1,5-1,6 см. От верхней рамы ворот первое расстояние – 20 см, а второе по центре и третье тоже 20 см, но уже от пола.

  2. Крепим два крюка с двух сторон.
  3. Снизу и сверху крепим к раме два фиксатора для крюков.
  4. Когда труба будет поворачиваться, крюки надежно зафиксируют створку.

А вот посередине трубы, которая будет проворачиваться, нужно приварить кусочек трубы около 0,3 м – это будет своеобразная ручка для поворота засова. Вы можете увидеть такой же принцип работы в фурах все просто, герметично, надежно.

Как вы видите, сделать своими руками засов на гараж можно, причем что-то очень легко сделать, а над чем-то придется попотеть и научиться пользоваться сварочным аппаратом. Но главным плюсом является то, что вы можете сделать нестандартную конструкцию, которая даст возможность хорошо защитить гараж .

ТОП 9 магазинов, где я выгодно закупаюсь

  • Петрович — строй-торг дом
  • InstrumTorg
  • Леруа Мерлен
  • Stroylandia- Строительные и отделочные материалы
  • OBI — стройматериалы и все для дома
  • Строительный двор
  • Максидом
  • Все Инструменты
  • Гараж Тулс

ТОП 7 по товарам и мебели для дома:

  • Домовой
  • Мебель для дома
  • HomeX — все для отделки
  • Дизайнерская мебель
  • Мебель и кухни на заказ
  • 220 Вольт- Инструменты для дома
  • МВидео- техника для дома

Как сделать простой засов «Вертушка»

Засов «вертушка» для гаражных ворот своими руками:

  • в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
  • крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
  • с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
  • расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
  • для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.

Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно

Засов типа шлагбаум

Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.

Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.

Сдвижной засов для ворот с фиксацией

Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.

Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.

Вертикальные шпингалеты

Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:

  • к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;
  • в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
  • в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.

Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.

Шпингалеты

Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.

Для надежности на засов можно приварить ушки для навесного замка.

Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.

Запорный механизм засов по типу «морской контейнер»

Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:

  • на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
  • с двух сторон трубы крепим два крюка;
  • к раме сверху и снизу привариваем два фиксатора для крюков;
  • при повороте трубы крюки надежно фиксируют прижимающую створку.

Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.

Засовы и задвижки для пластиковых декоративных заборов и калиток

Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.

Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.

Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.

Разновидности шпингалетов и особенности монтажных работ

Дверной засов бывает следующих типов:

  1. Встроенные модели.
  2. Врезные конструкции.
  3. Простые или накладные изделия.

Шпингалеты устанавливаются на середину двери и закрепляются. Задача усложняется, когда скважина больших размеров. Для этого применяется турбинка и гвозди. Шпингалет должен плотно монтироваться с обеих сторон.

В случае с простым способом применяется дрель и крепежные гвозди. Диаметр для крепления составляет 2–3 мм. Длина шпингалетов допустима до 50 см. Выбор шпингалета влияет на степень защиты. Врезные и встроенные методы применяются для квартирных замков. Установка длится не меньше двух часов. Для этого применяется полный спектр строительного инвентаря, крепежных материалов.


Дверной запор для ворот

Без усилий мастера по установке замков, процесс невыполним. Снятие замка или взлом также труден, как и монтаж. Хотя шпингалет открывается одним движением, его взлом займёт много времени. В магазинах представлены шпингалеты открытого и закрытого типа. Закрывающий стержень, конструкционные характеристики, чистота материала влияют на цены. Поэтому ассортимент многообразен и доступен. Позаботьтесь о защите квартиры и установите шпингалет. В результате дверь на щеколду будет запирать с легкостью.


Задвижка для калитки, которая монтируется накладным типом

Штыри и защелки для откатных ворот

Как сделать засов на откатные ворота. Усилие при открывании направлено горизонтально. Для фиксации створки достаточно использовать вертикальный штырь.

  1. Взять калиброванный прут диаметром 10–12 мм. Один конец его согнуть под прямым углом – это будет ручка. Второй сточить на конус и закруглить.
  2. На металлическую пластину приварить по краям 2 куска трубы длиной до 20 мм. Внутренний диаметр подбирается с расчета плотного вхождения прута.
  3. В крайнем положении ворот отметить точку касания конца штыря и забить в грунт трубку. В нее пруток должен входить на глубину 50–70 мм.
  4. На штыре отметить в закрытом положении точку выше нижнего кольца трубы и приварить к ней штырек параллельно направлению ручки. На пластине сделать ограничители. В закрытом положении они не должны позволять пруту подниматься вверх. Когда ворота открыты, достаточно повернуть ручку параллельно полотну, и фиксатор задержит засов в открытом положении.

Какой замок поставить на калитку из профнастила

Замочные устройства делятся на следующие виды:

  1. Реечный. Это засов, двигающийся в петлях, для чего они должны привариваться к профнастилу. Монтаж таких систем производится на внутреннюю часть ворот или калитки.
  2. Навесной. Эти замки также называются амбарными. Их предпочитают устанавливать на дачной территории, где не находится дорогое имущество, поскольку взломать такие механизмы довольно просто.
  3. Накладной. Такие изделия надежны, и без специального инструмента открыть не получится.
  4. Врезной. Этот вид замков нужно врезать в дверное полотно, так исключается вероятность физического взлома. Перед тем как выбирать этот замок, нужно учитывать, что установка подобных механизмов возможна не для каждого вида калитки.

Врезной механизм

Все описанные выше конструкции можно поставить на даче. Однако нужно не забывать, что требуется правильно выполнить расположение устройства, поскольку от этого тоже будет зависеть надежность механизма запирания. Чтобы определить, какой купить замок для конкретного участка, необходимо учитывать особенности забора.

В этом случае вору сложно подобраться к защелке, чтобы спилить либо сдвинуть ее. Как правило, для калиток из профлиста используют врезные конструкции. Они помогают надежно защитить дачу от злоумышленников.

Зимой

Электромеханические варианты

Эти запоры могут открываться с помощью ключа или за счет электрического импульса. Если к вам пришли гости, калитку можно будет открыть не выходя из дома, нажав кнопку домофона.

Накладной вариант перед установкой

Кодовые электромеханические изделия

Этот замок называется кодовый. Такие механизмы надежней в отличие от электромагнитных устройств, поэтому их покупает множество владельцев дач. Данные виды изделий состоят из запора и панели приборов. Чтобы отпереть калитку, требуется набрать код.

Если возникнет необходимость, можно изменить заданный код. Минус этих устройств состоит в том, что для работы требуется постоянная электроэнергия. Поэтому часто производится установка замка на калитку из профнастила, работающего от аккумуляторной батареи. Взломать этот механизм почти нереально, для этого требуется дорогое оборудование.

Надежный вариант на сварной конструкции

Электромагнитные

Устройства не применяются на калитках из профлиста, их ставят на дверных полотнах в подъездах многоэтажных домов. Они настраиваются на магнитные таблетки, и отпереть их возможно лишь с помощью специально сделанного для этого оборудования. Главное достоинство электромагнитных замков – их повышенная надежность.

На складе

Также к преимуществам относят следующее:

  • нельзя отпереть отмычкой;
  • можно крепить в местах частой эксплуатации двери;
  • нет подвижных механизмов. За счет этого устройство имеет продолжительное время эксплуатации.

Изготавливаются электромагнитные замки для дверных створок массой 400–600 кг, отдельно для полотен весом больше 1500 кг. По типу работы эти механизмы делятся на два типа:

  1. Сдвиговые.
  2. Удерживающие.

Перед монтажом

Последний вид производит свою работу за счет «прилипания». Так, даже во время усадки дома функциональность запорного механизма не будет нарушена. Эти замки обычно ставят на полотна, часто используемые на протяжении дня.

Сдвиговые конструкции ставят на любые типы полотен, в частности и на калитки из профлиста. Прежде чем сделать выбор определенной модели, стоит присмотреться к механизмам, использующимся для работы на улице в плохих погодных условиях.

На фото изображен навесной замок.

В строительном магазине

Запорные механизмы для калиток из профнастила

Для полотен из профнастила изготавливаются специальные замки, которые имеют малые габариты и ставятся в профтрубу. Следует заметить, что монтаж устройства не потребует приваривать эту конструкцию, вследствие чего крепеж значительно облегчается.

Схема цилиндрового механизма для врезного изделия

Чтобы поставить такую систему запирания, нужно только вырезать в профтрубе стенку, затем сделать отверстия для запора. Во время врезки необходимо четко определиться с расположением защелок.

Для чего вначале требуется надежно зафиксировать конструкцию в профнастиле. Далее нужно попробовать открыть калитку, обработав щеколду и ручку средством, оставляющим след в процессе соприкосновения. Стоимость этих замков невелика, а монтаж довольно прост, поэтому их покупает множество домовладельцев.

Летом

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

  1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
  2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Вертушка и щеколда

Для изготовления вертушки достаточно иметь брусок из дерева небольшого размера. Его прибивают к опоре калитки (которую фиксируют шпингалеты) гвоздем либо болтом (сквозным). Вертушка обладает поворотным механизмом.

Щеколду полюбили за универсальность и надежность. Она крепится к раме, самой двери либо полотну. Иногда ее монтируют в месте открывания калитки со стороны двора (не бросается в глаза, максимально скрыта).

Делаем щеколду

Сооружается затворка так:

  1. Необходимо закрепить в земле трубу (0,5 м длина).
  2. Совершить разметку будущего нахождения крепежа, механизма.
  3. На полотне калитки, над трубой, фиксируем трос либо прут со сквозным отверстием (для бечевки).
  4. Трос протягиваем в подходящее удобное место. Когда происходит его натяжение (нажатие на него), поднимается защелка, и калитка открывается. В защелкивающей затворке главное – вовремя обрабатывать ее от влияния внешней среды (мороз, дождь, солнце).


Вертушка

Делаем скобу с крючком

Не доставит хлопот установка привычной нам скобы с крючком. Сооружается она так:

  1. Нужны метизы, которые покупаем либо сами делаем из проволоки (до 5 мм).
  2. Самостоятельно обрабатываем проволоку огнем, держа ее плоскогубцами. Добиваемся полного накала (красный горящий цвет) в месте будущего сгиба.
  3. Берем еще одни плоскогубцы, формируем крючок путем загибания раскаленного прутика.
  4. Снова закаляем огнем.
  5. Быстро окунаем в холодную воду.
  6. Повторно обрабатываем пламенем жало крючка.
  7. Отгибаем рабочую часть до нужного угла.
  8. Окончательная обработка детали огнем с последующим помещением в прохладную воду.
  9. Таким образом можно сделать любую деталь для будущей защелки (скобу, крючок…).
  10. Останется только прикрепить их к полотну калитки (обычно – гвоздями).


Простая принципиальная схема

Металлические изделия обрабатываем специальным составом от коррозии (если они не оцинкованы).

Запоры для распашных ворот


Навесной замок обеспечит дополнительную защиту

Аналогично запорам для откатных конструкций можно делать засовы для распашных ворот, особенно одностворчатых. Достаточно зафиксировать подвижную часть полотна, и въезд надежно закрыт.

Для входа во двор используют в основном калитку. Затем уже открываются изнутри ворота. На калитке традиционно ставятся щеколда и поворотная ручка, или покупной замок с ключом, открываемый с двух сторон.

Штыри

Штыри делаются по аналогии с откатными воротами, только для каждой створки отдельно. Фиксаторы простой конструкции желательно иметь при наличии засовов и других запоров. Они позволяют удерживать створки в нужном положении и не дают сломать засов.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
