Для чего нужен маятник в лобзик и что это такое

Как устроен электрический лобзик?

Несмотря на разнообразие моделей электролобзиков на рынке, они имеют схожую конструкцию. Основные элементы и принцип их работы.

Электродвигатель

Электролобзики оснащаются двухтактным электрическим двигателем мощностью 350-900 Вт.

Рисунок 1 – Электродвигатель лобзика.

Составляющие мотора:

  • статор;
  • медная обмотка;
  • ротор;
  • щеткодержатель.

В процессе работы по коллекторным пластинам подается движение на щетки с пружинками.

Они чаще первыми выходят из строя.

За запуск двигателя отвечает кнопка на корпусе и конденсатор.

С помощью нее подается напряжение, регулируется частота движения вала якоря. Конденсатор имеет ограниченный срок эксплуатации, его поломка приводит к сбоям в электрической части инструмента. Отвечает за снятие остаточного напряжения с медной обмотки после отключения устройства. Тип питания может быть автономным (аккумуляторным) или сетевым – работает от источника постоянного тока.

Механическая часть

Рисунок 2 – Из чего состоит электролобзик?

Ключевой элемент механической части электролобзика – редуктор.

Благодаря его работе обеспечивается необходимое усилие движения пилки.

Он уменьшает обороты двигателя для увеличения параметра крутящего момента.

Современные модели оснащены шестереночным редуктором с одной передачей, в некоторых профессиональных моделях их может быть две.

К механической части относят и другие элементы конструкции:

Опорная плита, или направляющая плоскость. Должна быть изготовлена из стали либо плотного алюминия. С помощью нее можно установить угол резки для обеспечения точности реза;

Роликовая система. Обеспечивает перемещение инструмента по рабочей поверхности. При грамотной эксплуатации редко выходит из строя.

Корпус. В нем находятся все ключевые функциональные элементы. Изготовлен из плотного пластика с металлическими вставками. Состоит из эргономичной рукояти, непосредственно корпуса. Ручка может быть скобообразная или грибообразная

При выборе следует обращать внимание на качество швов – не должно быть скрипов, люфтов, а болты углублены в специальные пазы. Пилка

Является расходным элементом, который требует регулярной замены

Пилка. Является расходным элементом, который требует регулярной замены

Для каждого вида материала требуется подбирать специальную пилку. Внешне отличаются размером и частотой расположения зубьев.

Крепление полотна может быть быстрозажимным или винтовым – она требует ручного выкручивания болтов. Для профессиональных целей рекомендуется выбирать первый вариант, он упрощает и ускоряет взаимодействие с инструментом.

Пилка для электролобзика: советы по выбору

К сожалению, нет в продаже универсального лезвия для электрического лобзика, которое могло бы выполнить если не все, то хотя бы большую часть работ с разными материалами. Потому пилки на лобзики меняются часто, чтобы была возможность работать с самыми разными материалами: деревом, пластиком, металлом, керамикой.

Даже если вы будете работать только с деревом, рано или поздно пилящее полотно надо будет менять, так как оно истирается и становится непригодным для дальнейшего использования. Также замена проводится при смене толщины распиливаемого материала.

При покупке в магазине, для простоты ориентирования в изобилии пилящих полотен для лобзика, их отмечают особой аббревиатурой: каждая для своего материала. Например, пилки для металла имеют обозначение HSS, а пилки для дерева – НСS. Таким образом вы никогда не перепутает одну пилку с другой.

Так же при выборе полотна необходимо знать, какой материал вы будете пилить наиболее часто с помощью элегического лобзика. Если это в большинстве своем мягкие материалы, то остановите свой выбор на пилках из высокоуглеродистой стали.

Ø Для того, чтобы получить прямую линию, купите пилку для электролобзика с прямыми зубцами.

Ø Если же необходима работа со сложными формами при выпиливании, то полотно должно быть очень тонким и с мелкими зубчиками.

Ø Для работы с ламинатом часто используют электрический лобзик и тут уже надо поставить пилку с зубцами, которые будут наклонены в обратную сторону.

Ø Для распиливания металла пилка для электрического лобзика может иметь разный размер зубцов. Например, для стального листа лучше всего приобрести полотно, где зубчики расположены в виде волны.

Ø Пилящее полотно для керамики беззубцовое, но с напылением из карбида.

Ø Для пластика лучше брать пилки со средним размером зубцов.

Характеристики и конструкционные особенности

Бытовой электрический лобзик – это ручной рабочий инструмент, снабженный электроприводом. Такой агрегат имеет небольшие габариты и относительно малый вес, что позволяет во время рабочего процесса удерживать его в одной руке. Основной функциональной возможностью электролобзика является способность выполнения прямых и криволинейных распилов практически любого строительного материала (в зависимости от выбранного пильного полотна). Также с его помощью можно сформировать прямоугольные или круглые технологические отверстия заданного диаметра. Такой электроинструмент выполняет большой спектр работ по продольной, поперечной и фигурной резке листового материала, поэтому его популярность среди мастеров чрезвычайно высока. Чтобы знать, как выбрать электрический лобзик и не ошибиться с покупкой, желательно иметь представление о его комплектации, изучив описание деталей и возможностей.

Основные элементы конструкции

Обработка деревянных, керамических, пластиковых и металлических поверхностей осуществляется при помощи пилки, приводимой в действие электрическим мотором, а частота ее возвратно-поступательных движений может достигать 3500 ход/мин

Данный параметр непосредственно влияет на производительность агрегата, поэтому прежде чем выбрать электрический лобзик, обязательно обращайте внимание на это значение. Для обеспечения безопасной работы производители обычно защищают пилку электролобзика специальным экраном из прозрачного плексигласа

Еще одним обязательным элементом конструкции является подошва или, как ее называют на профессиональном языке, опорная платформа, выполняющая роль направляющей. Ее задача состоит в обеспечении точного реза путем выдерживания одинакового расстояния между заготовкой и агрегатом. Опытные мастера рекомендуют покупать модель лобзика с поворотной подошвой, что дает возможность выполнять рез под наклоном. Как правило, опорная платформа электролобзика изготавливается из стали, алюминия или высокопрочных пластиковых основ.

Ручка электролобзика по своей конфигурации может быть грибовидной или выполненной в виде скобы. В первом случае производители предлагают отличный вариант для осуществления работ на наклонной плоскости. В свою очередь, скобообразный элемент конструкции открывает обзор линии реза, что очень удобно в работе. Форму ручки принято выбирать в зависимости от индивидуальных предпочтений, на качество распила она не влияет.

Устройство электролобзика указывает и на специфику его функционирования, поэтому если вы планируете применять домашний агрегат в местах отсутствия электрических розеток, придется купить модель с аккумулятором.

Обращаем ваше внимание на то, что аккумуляторные образцы отличаются коротким периодом непрерывной работы, а их мощность невысока. Это интересно: Пилы для электролобзика — особенности и виды

Это интересно: Пилы для электролобзика — особенности и виды

Замена пилкодержателя

Производить замену некоторых видов креплений, гораздо проще чем найти данные детали. Чтобы произвести подобную операцию с колодочными и винтовыми зажимами, не требуется даже раскручивать корпус инструмента. Пилкодержатели такого типа крепятся к концу штока при помощи одного или двух винтов, что позволяет достаточно удобно их поменять.

В случае с некоторыми винтовыми креплениями, замена потребует снятия штока для более удобной и надежной фиксации держателя. В нижеприведенном видео про ремонт электролобзика своими руками, наглядно демонстрируется процесс замены колодочного типа крепления. Если простыми пилкодержателями дела обстоят относительно просто, то замена быстрозажимного может вызвать некоторые затруднения, особенно у неопытного мастера.

Эргономика

При кажущейся простоте электролобзика, скомпоновать все узлы устройства наиболее удобным для пользователя образом – задача сложная. Иногда электролобзик слишком тяжелый, или плохо отцентрован и перевешивает в одну сторону.

Имеет значение доступность обзора рабочей зоны (пилки), форма и расположение ручек, пропорции длины и высоты корпуса.

Кроме этих очевидных моментов, следует обратить внимание на длину и эластичность сетевого шнура. Слишком короткий потребует удлинителя, розетка которого будет цепляться за верстак и мешать работать

Грубый шнур снижает подвижность инструмента.

Дополнительные функции электролобзиков и их значимость

Стоимость электролобзика зависит не только от его технических характеристик, но и от наличия тех или иных дополнительных функций, призванных облегчить работу с инструментом. Если вы не стремитесь, невзирая на цену, купить самый «навороченный» аппарат, напичканный самыми разнообразными функциями, стоит разобраться, какие из них вам действительно нужны.

Маятниковый ход

Сегодня маятниковый ход (иногда его называют подкачкой) вряд ли можно считать дополнительной функцией, поскольку он имеется у большинства современных моделей электролобзиков. При задействовании данной функции пильное полотно помимо вертикальных возвратно-поступательных движений начинает совершать еще и колебания вперед-назад. Это позволяет существенно увеличить скорость реза, правда, ценой снижения качества.

Маятниковый ход

Регулировка подкачки осуществляется с помощью трех или четырехпозиционного переключателя. Амплитуда маятникового хода подбирается в зависимости от поставленной задачи. Чем она меньше, тем медленнее процесс, аккуратнее получившийся спил.

Необходима данная функция при больших объемах работ, связанных с прямой распиловкой деревянных заготовок, т.е. когда важна не чистота и точность, а высокая производительность. Если требуется выполнить криволинейный рез, подкачку придется отключить, в противном случае весьма вероятен перегиб пилки, что грозит заклиниванием или поломкой.

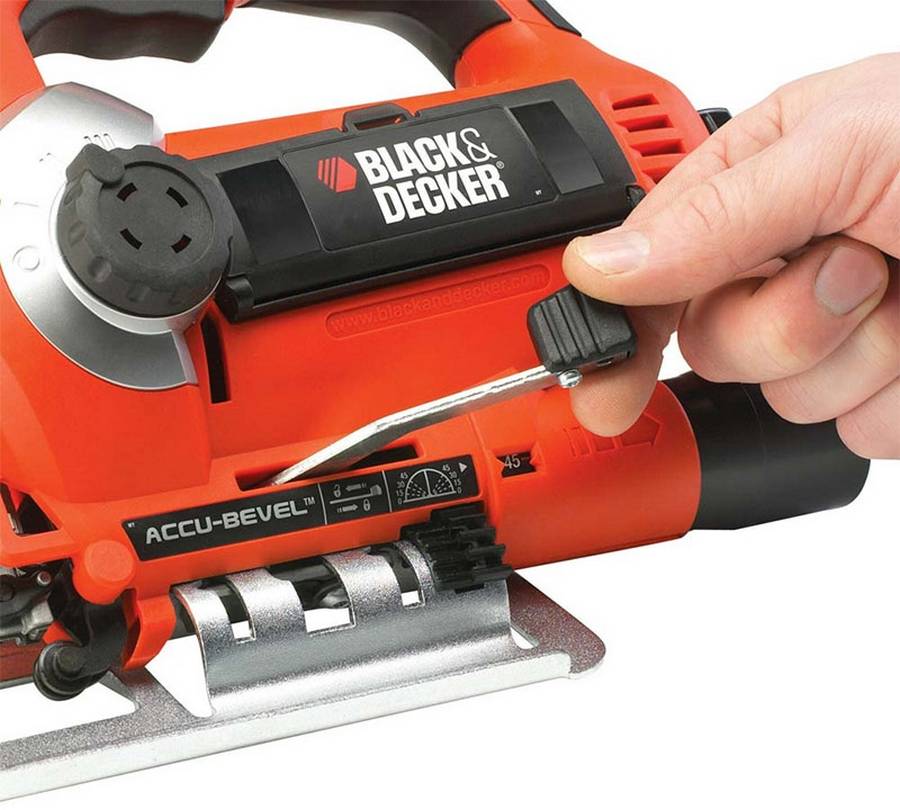

Угол наклона подошвы

Изменение угла наклона подошвы — очень полезная функция. С ее помощью можно делать пропил под определенным углом к поверхности материала, что значительно расширяет спектр задач, решаемых с применением электролобзика. У сравнительно недорогих моделей, как правило, есть только два положения подошвы — 0° и 45°. У профессиональных инструментов их больше — 0°, 15°, 30° и 45°.

Кроме этого обратите внимание на то, что у одних моделей эта регулировка реализована без ключа, тогда как у других для смены положения подошвы потребуется дополнительный инструмент. Если изменять угол наклона подошвы вам необходимо часто, то лучше всего обратить внимание на те модели в которых эта регулировка осуществляется без ключа, при помощи специального рычажка

Регулировка угла наклона подошвыПиление электролобзиком под углом

Плавный пуск

Функция плавного пуска обеспечивает постепенный набор оборотов электродвигателем. В результате не происходит резкого рывка инструмента в момент его включения. Благодаря этому становится легче сделать «заход» пильного полотна в заготовку и не повредить при этом материал. Функция плавного пуска необходима, когда очень важна высокая точность пила.

Поддержание оборотов под нагрузкой

При увеличении нагрузки на электролобзик неизбежно возникает “притормаживание” двигателя. Функция поддержания оборотов под нагрузкой позволит сохранить скорость реза (а значит, и качество распиловки) и предохранит двигатель от перегрузки. Потребность в ней возникает, когда приходится работать с труднообрабатываемыми материалами, в частности с металлом.

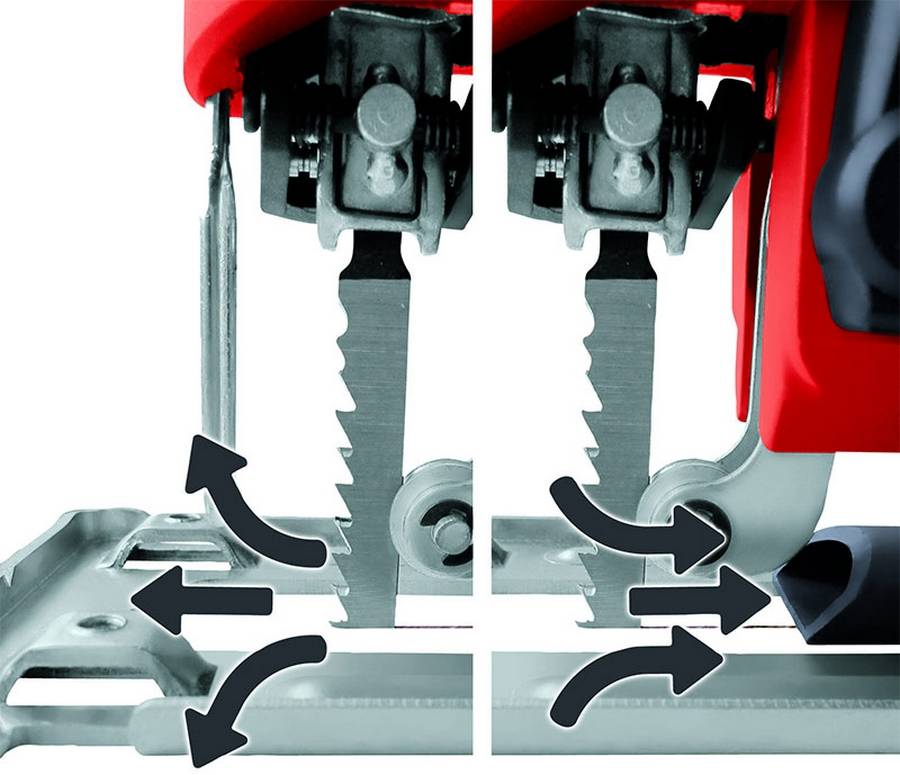

Сдув стружки

При выполнении сложных фигурных резов очень важна хорошая видимость намеченной линии, а она напрямую зависит от чистоты рабочей зоны. Удалить с рабочей поверхности пыль, образующуюся в ходе работе, поможет направленный поток воздуха.

Подсветка

Для улучшения видимости линии реза, а следовательно, и для повышения точности и аккуратности распиловки, создана и такая функция, как подсветка. Востребована эта функция и в аккумуляторных моделях, так как последние нередко применяют в помещениях с плохим освещением.

Лазерный указатель

Когда приходится выполнять большое количество прямых резов и хочется сэкономить время на предварительной разметке материала, пригодится встроенный в электролобзик лазерный указатель, луч которого будет выполнять функцию направляющей линии.

Классы

Сегодня потребителю предлагается широкий выбор этого электроинструмента. Чтобы сделать правильный выбор, нужно ориентироваться в их особенностях и классах.

Бытовые

Это самые легкие по весу модели, с относительно маломощным двигателем. Их преимущество – низкая цена. Недостаток – меньший, по сравнению с более серьезными изделиями, срок службы. Мощность двигателя от 350 до 500 Вт. Вес – до 1,5 кг. Средняя толщина пропила – до 65 мм по дереву и до 6 мм по металлу.

Подходят для дома и быта, вспомогательных работ в небольших столярных мастерских с невысокой нагрузкой.

Профессиональные

Это более мощная и дорогая категория. Все узлы и материалы рассчитаны на наиболее длительный срок службы. Мощность от 500 до 900 Вт. Вес до 3 кг. Способны перепилить брус сечением 100-120 мм и мягкий металл толщиной до 30 мм.

Следует знать, что четкой границы между группами «бытовые» и «профессиональные» не существует. Если электролобзик имеет мощный двигатель, габариты и вес, это не переводит его автоматически в разряд профессиональных, хотя производитель может его позиционировать именно так.

Для того, чтобы инструмент фактически соответствовал этому классу, он должен иметь длительный ресурс работы без поломок. Как правило, это модели известных брендов, которые дорожат своей репутацией. Их отличие:

  • Удобная компоновка, отличная эргономика. Инструмент хорошо сидит в руке, подвижен и послушен каждому движению.
  • Все металлические детали цельнометаллические, штампованные или литые, без применения порошковой металлургии (литье из порошка металла и клея под давлением).
  • Нет «экономии на всем», шнур питания длиной не менее 1.5-2 м.

Основное отличие профессионального инструмента от бытового становится заметно только после долгой эксплуатации. Такая техника должна выдерживать режим работы по 4-6 часов ежедневно в течение нескольких лет.

Используются в столярных мастерских, строительных, отделочных и других постоянных работах.

Промышленные

Это уже не ручные, а стационарные станки. Имеют станину, рабочий стол, двигатель с достаточным запасом мощности.

Способны работать без перерыва в течение всей рабочей смены, срок службы 5 — 10 и более лет. Обеспечивают высокую скорость и точность пропила. Аналоги – ленточные и дисковые пилы.

Режущий узел промышленного лобзика – пилка с возвратно-поступательным движением, поэтому такие станки относятся к классу лобзиков. В этой нише хорошую репутацию имеют бренды – производители промышленного оборудования для заводов, фабрик и крупных мастерских.

Стационарные бытовые и профессиональные

С его помощью можно эффективно:

  • Нарезать шипы на небольших заготовках, прямоугольные или сложной формы.
  • Вырезать узоры и орнаменты на листовом материале.
  • Изготавливать небольшие криволинейные детали, функциональные и декоративные: накладки, виньетки, ручки.

За счёт использования разных пилок можно пилить разные материалы. Поэтому спектр применения не ограничивается мелким столярным производством.

Стационарные лобзики имеют двигатели небольшой мощности, от 50 до 150 Вт. Но этого достаточно, чтобы пропиливать любые предназначенные заготовки, которые входят по высоте в рабочее поле станка.

В отличие от ручных моделей, стационарные лобзики обеспечивают всегда более точный пропил. Пилка не может уйти в сторону, так как закрепляется на двух концах, сверху в приводе и снизу. Это позволяет достигать ювелирной точности при работе – при подаче заготовки без чрезмерных усилий пропил будет сделан точно там, куда будет направлена заготовка.

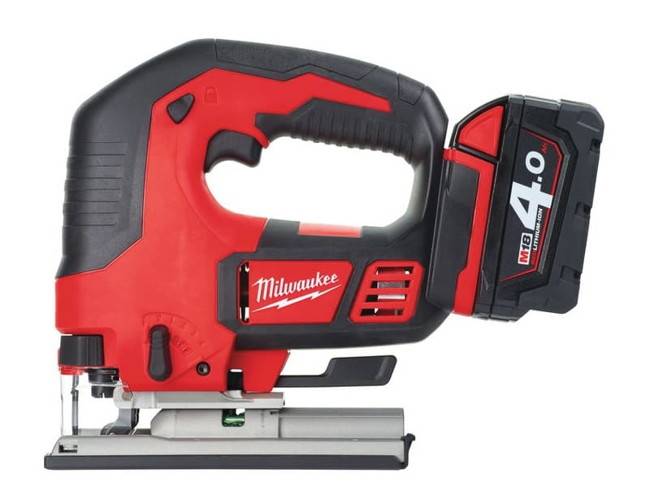

Аккумуляторные

В принципе это те же самые инструменты, что и сетевые малой и средней мощности. Мощность ограничена возможностями аккумулятора, потому аккумуляторные лобзики большой мощности не выпускаются.

Плюсы: отсутствие сетевого провода делает работу более удобной, особенно при распиле длинных листов фанеры, ДВП и других материалов. Пока не кончится зарядка аккумулятора, можно работать где угодно, вне зависимости от наличия поблизости электрической розетки.

Минусы: более высокая стоимость, меньшая мощность, необходимость регулярной подзарядки.

Основные параметры


Стандартный набор пилок для электролобзика включает в себя пилки для работы по дереву и по металлу.

Устройство электрического лобзика не такое и сложное. Среди характеристик можно отметить:

Мощность мотора. Обычно для лобзика мощность составляет 300-900 Вт, этого достаточно для работы с различными материалами. Чем больше мощность мотора, тем шире диапазон материалов, с которыми может работать оборудование. Например, для бытового оборудования мощность может быть небольшой, а для профессионального этот критерий один из главных при выборе.
Частота хода. Этот показатель определяет, с какой частотой будет ходить ножовочное полотно оборудования. При выборе предпочтение лучше всего отдавать таким инструментам, у которых есть устройство регулировки хода. Это позволит не только обеспечить качество реза, но и подобрать скорость, оптимальную для конкретного материала. Например, для доски это может быть одна скорость, а для трубы совершенно другая. Для дерева скорость более высокая, а вот для металла – ниже. Сегодня производители предлагают оборудование, у которых частота хода составляет до 3 000 оборотов за минуту
Регулировка скорости может быть дискретной или плавной, на это надо обращать внимание.
Способ питания мотора. Сегодня в продаже имеется оборудование, которое получает энергию от сети или от аккумулятора
Обычно сетевые лобзики используются в быту, а вот устройства со съемными аккумуляторами подходят для любых, в том числе и профессиональных работ.
Параметры хода рабочей пилы

При выборе оборудования важно обращать внимание на то, есть ли маятниковый ход, функция очистки рабочей пилы, ускорение либо замедление резки.
Электролобзик может иметь функцию замены пилы. Есть модели с ручной заменой и автоматической

В ручном режиме для замены используются специальные винты.
Есть ли дополнительное оснащение, функции. Это антивибрационные системы, системы очистки, лазерный уровень, обдув, удаление опилок и многое другое. Такой функционал не всегда может быть необходим для бытовых работ, но если планируется сложная и длительная работа, то лучше всего сразу все предусмотреть.

Основные технические характеристики

Электролобзик, как и любой электрический инструмент, создается производителями для:

  • профессионального использования в непрерывном производственном процессе;
  • или работы в бытовых целях.

Их определяют такие параметры, как:

  • величина потребляемой мощности;
  • частота движений рабочего хода;
  • наличие дополнительных функций.

Мощность электродвигателя

Профессиональный электролобзик потребляет от 700 ватт и более. Все остальные модели относят к бытовым приборам. Домашний мастер вполне может резать материалы с двигателями на 300 или 500 ватт либо других величин.

Они справятся с заявленными характеристиками, но удобство работы и скорость реза будет выше у более мощных моделей. Да и нагрузки они лучше преодолеют.

Однако гнаться за мощными устройствами имеет смысл в том случае, когда работы выполняются часто, а не от случая к случаю. Ведь большую часть времени хороший инструмент должен работать, а не лежать и пылиться.

Мощность электролобзика влияет на его вес, который колеблется в пределах от двух до 3,5 кг.

Частота хода

Один цикл реза пилки вниз-вверх берется за основу анализа его работы. Количество таких движений в единицу времени, например, минуту называют частотой. Ее максимально возможное значение позволяет оценивать способности электрического лобзика.

Частота хода пилки подбирается под оптимальное значение реза обрабатываемого материала и устанавливается регулятором перед работой.

Древесину удобно резать на максимальной частоте, а плотные структуры металлов — на низких.

Работа электродвигателя электролобзика на пониженных оборотах с большими нагрузками может вызвать его перегрев. Следите в этом режиме за температурой корпуса, соблюдайте перерывы для охлаждения обмоток.

Маятниковый механизм

Обычное движение, которое придает электрический лобзик пилке — прямолинейное и возвратно поступательное с перемещением полотна только по направлению одного отрезка. Пилка в этом случае режет за счет того, что оператор за корпус вручную передвигает электролобзик по обрабатываемому материалу.

Маятниковый механизм инструмента понемногу отклоняет полотно в сторону реза, а пилка скорее и лучше прорезает заготовку. За счет этого технологического приема продольный разрез получается быстрее и ровнее, чем при обычном способе.

Метод маятникового реза создан для вырезания ровных линий. При создании криволинейных фигур его блокируют: он не позволяет выполнять точный перпендикулярный срез слоя внутренней поверхности на поворотах, искажает их.

Электролобзик с режимом маятникового механизма включается или блокируется кнопкой управления, расположенной около ручки.

Полезная функция при работе в условиях плохой освещенности.

Защитный экран

Небольшой прозрачный чехол из пластика просто сдвигается на рабочую область, перекрывая ее зону от случайного прикосновения пальцами к двигающемуся полотну. За счет подобной защиты повышается общая безопасность оператора при работе с бытовыми инструментами, предотвращается возможность получения травмы.

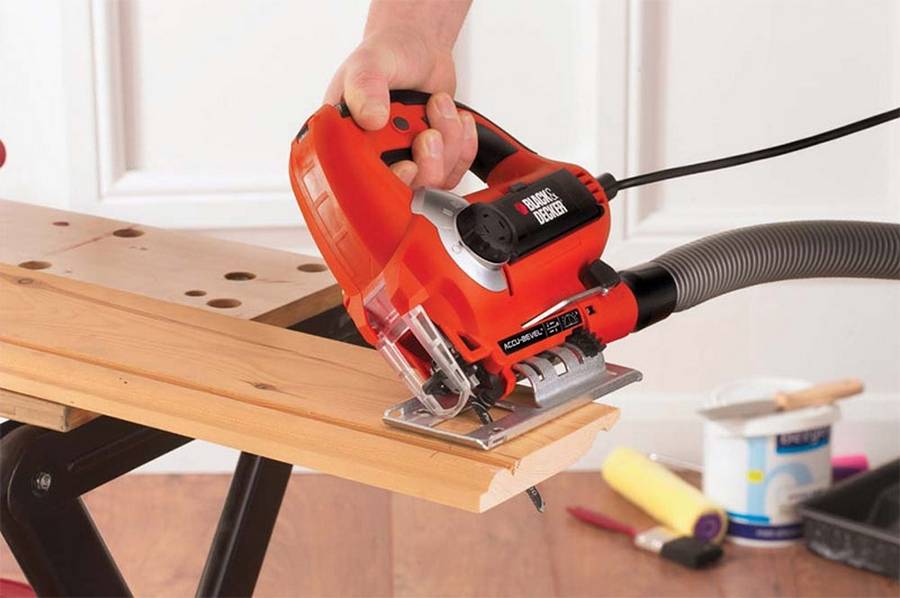

Патрубок подключения пылесоса

Разнесенные по всей комнате опилки доставляют неудобства. Такая неаккуратная работа электролобзика может быть исключена, когда создаваемая пыль отсасывается прямо из зоны реза и по подключенному шлангу попадает в мусороприемник пылесоса.

Прием позволяет работать непосредственно в жилой квартире без боязни ее засорения опилками.

Чемодан для инструмента

Даже если работа выполняется в условиях дома на одном стационарном месте, то все равно хранение инструмента и комплектующих устройств решается намного лучше, чем при отдельном расположении. Общий кейс обладает защитными функциями от случайных механических повреждений, позволяет содержать в нем запасные части и полезные мелочи.

Недостатки

Во-первых, у этого электролобзика нет регулятора оборотов, так что пилить пластики (поликарбонат, оргстекло и т.п.) им невозможно (они плавятся). Далее:

Фото 3

Нет быстрозажимного механизма пилки, так что каждый раз приходится отверткой отвинчивать и завинчивать два винта. Кроме того, та херня, которой пилка прижималась, сделана из алюминия (или цинка?) и развалилась:

Фото 4

так что пришлось изготавливать замену из квадратного куска железа толщиной 4 мм путём пропиливания ручной ножовкой штробы посередине и просверливания двух отверстий под винтики (см. Фото 3).

Также ось опорного (под пилку) ролика стёрлась, пришлось менять (Фото 3 внизу; торчащая шляпка — это от вставленного своего гвоздя).

А ещё вся нижняя станина крепиться всего лишь одним винтом и крутиться во все стороны (чтобы можно было пилить под углом), но из-за этого очень трудно настроить перпендикулярность пилки станине.
