Обычный лобзик и интересные факты о нем

Основные виды лобзиков

При выборе модели нужно, прежде всего, определиться с классом устройства. По типу электропитания электрические лобзики делятся на сетевые и аккумуляторные. Аккумуляторные не зависят от проводов и удобны там, где нужно делать много пропилов в отстоящих друг от друга местах стройплощадки. Мощность их падает по мере разряда аккумулятора. Сетевые требуют розеток и удлинителей, зато существенно легче, не требуют перерывов на смену и зарядку аккумуляторов и обладают постоянной мощностью, не зависящей от продолжительности функционирования. По назначению электрические лобзики делятся на бытовые и профессиональные.

Бытовые

Мощность двигателя в бытовых аппаратах редко превосходит 500 ватт, их производительность, время непрерывной работы и общий ресурс ограничены. Они подходят для небольших объемов работ и могут распилить деревянные детали толщиной до 80 мм, а также металл до 4 мм. Время непрерывной работы редко превышает полчаса.

Бытовой электролобзик

Преимущества:

  • Низкая цена.
  • Малая масса.
  • Богатый выбор.

Недостатки:

  • Малый ресурс.
  • Недолгое время непрерывной работы.
  • Малые толщины распиливаемых деталей.
  • Мало опциональных приспособлений и функций.

Профессиональные

У профессиональных моделей ставят более мощные двигатели — от 750 до 1500 ватт, это дает возможность осилить деревянные заготовки до 130 мм, стальные до 10 мм и алюминиевые — до 20 мм. Ежедневное время работы – от 8 до 16 часов, время непрерывной работы — до 3 часов. Преимущества:

  • Высокая производительность.
  • Широкая функциональность.
  • Увеличенный ресурс.
  • Большое количество дополнительных функций и приспособлений. Недостатки Увеличенный вес и габариты.
  • Высокая цена.

Профессиональный электролобзик

Китайские аппараты полупрофессионального типа пытаются совмещать достоинства бытовых и профессиональных устройств, однако это часто идет в ущерб качеству.

Устройство и характеристики

Лобзики подразделяются на классы ручных и электрических инструментов:

  • ручные лобзики применяют для точных работ по выпиливанию мелких элементов, требующих особых навыков;
  • электролобзики используют для создания фигурных и прямых срезов, отверстий и проемов.

Ручной инструмент состоит из нескольких конструктивных элементов.

  • Металлической рамы из прочной стали, особенностью которой является рабочий просвет между режущим полотном и непосредственно поверхностью самой рамы. Поэтому она с лёгкостью огибает обрабатываемые материалы, не упираясь и не задевая их.
  • Рабочего полотна, состоящего из зубчатого режущего элемента. Оно крепится и фиксируется на раме. Полотно довольно хрупкое, имеет небольшую прочность, к тому же им довольно трудно пилить в середине изделия. Зато для выпиливания по краям нет лучшего инструмента, чем лобзик.
  • Элементов рукояти, предназначенных для упора и удержания инструмента при работе. Они бывают нескольких видов: деревянными, пластиковыми, резиновыми или металлическими.

Обычный электролобзик состоит:

  • из корпуса с рукояткой и клавишей нажима, где расположены электроэлементы;
  • штока;
  • режущей пилы;
  • двигателя и редуктора;
  • плоскостной направляющей, расположенной внизу корпуса.

Основной принцип его работы состоит в быстрой и точной работе сидящего резца, который фиксируется в штоке, движущемся от двигателя через редуктор. Процесс осуществляется строго перпендикулярно рабочей поверхности.

Размеры и вес лобзика могут быть весьма разнообразны, в среднем при массе 290 грамм они имеют длину полотна 130 мм и глубину обработки – 300 мм. Профессиональные модели более габаритны: при весе 450 грамм длина их полотна составляет 300 мм, режут вглубь – до 400 мм.

Электрические модели весят от полутора килограмм и выше. Некоторые стационарные инструменты имеют вес до пяти килограмм.

Как пользоваться маятниковым режимом лобзика

Чтобы маятниковый режим в электрическом лобзике оказался действительно полезным, необходимо понимать, как правильно им пользоваться. Большинство моделей инструмента оснащены регулировкой амплитуды колебательных движений. Оператор может настраивать подкачку под особенности предстоящих работ и конкретного материала.

Регулировка маятникового хода электролобзика

При выборе ступени подкачки в электролобзике нужно учитывать плотность материала и режим пиления. Всего в инструменте предусмотрено четыре скорости:

  1. Первая. Маятниковый ход неактивен или запущен на самой малой мощности. Такие настройки устанавливают для пиления металла и тонких деревянных заготовок, а также для фигурного реза.
  2. Вторая. Полотно совершает небольшие колебательные движения. Обрабатывать на такой скорости нужно обычную древесину и достаточно мягкие цветные металлы.
  3. Третья. Пилка движется по маятниковой амплитуде со средней скоростью. Режим подходит для разрезания фанерных тонких заготовок и пластика.
  4. Четвертая. На максимальной скорости рекомендуется пилить древесину с толщиной от 5 см.

Если регулятор маятникового хода стоит на нулевой отметке, это означает, что функция полностью выключена. Пилка лобзика в таком случае будет двигаться только вверх и вниз.

Пилить со включенным маятниковым ходом можно алюминий и медь, а вот сталь лучше резать в обычном режиме

Устройство электрической части электролобзика

Электрическая часть лобзика выглядит следующим образом:

  1. Обмотка статора электродвигателя
  2. Выводы медной обмотки
  3. Пластинки роторного коллектора
  4. Ротор
  5. Щеткодержатель с графитовой щеткой
  6. Статор (сердечник из электротехнической стали).

Как можно заметить, в инструменте применен коллекторный электрический двигатель, основными элементами которого являются: статор, ротор, угольные щетки. Статор выполнен из электротехнической стали и имеет прямоугольную форму с пазами, в которых располагаются статорные обмотки. Статорных обмотки две – располагаются они друг напротив друга.

Ротор двигателя являет собой вал (располагается внутри статора) со специальными канавками, в которых размещаются так называемые якорные обмотки. От данных обмоток выходят выводы, соединяемые с коллекторными пластинами. Сам коллектор запрессован на конце вала ротора.

В процессе работы электродвигателя по коллекторным пластинам двигаются графитовые подпружиненные щетки. Благодаря последним электрическое напряжение подается на обмотки якоря

К слову, при ремонте любого электроинструмента, на состояние щеток обращается первоочередное внимание

Последнее, что следует рассмотреть в устройстве электролобзика и его электрической части – кнопка и конденсатор. Кнопка лобзика достаточно сложный по функциональности элемент. С ее помощью подается напряжение на двигатель и регулируется частота вращения вала якоря. Регулировка скорости вращения вала осуществляется посредством реостата, встроенного в кнопку. Другими словами за счет реостатной кнопки пользователь может вручную ускорить или замедлить передвижение режущей пилки.

Что касается конденсатора. Основное предназначение данного элемента – снятие остаточного напряжения с обмоток после отключения электролобзика. Кроме этого конденсатор сглаживает пульсации, возникающие в электросети вследствие работы инструмента.

С электрической частью разобрались, переходим к рассмотрению механической составляющей.

Общие сведения

Лобзик – это инструмент, специально предназначенный для выпиливания из фанерного листа контуры различной сложности. Это становится возможным благодаря наличию на рабочей части инструмента мелких зубчиков. Если у мастера есть достаточное количество опыта, они помогают достичь идеально ровного среза без заусениц.

Этот инструмент может быть ручным или электрическим. Раньше выпиливание ручным лобзиком было единственным способом сделать резные фанерные изделия, теперь электрические инструменты открывают ещё большее поле для деятельности. Есть даже лобзики с лазерной полоской.

Выпиливание производят на фанере. Этот материал был выбран не зря, ведь он является влагоустойчивым, стойким к резким перепадам температур, недорогим, простым в использовании. Кроме этого, вес фигурных изделий из фанеры невелик.

Характеристики и конструкционные особенности

Характеристики электрического лобзика, которые необходимо учитывать, чтобы правильно выбрать модель:

  • Мощность двигателя влияет как на максимальную толщину обрабатываемой заготовки, так и на частоту рабочего хода штока.
  • Частота рабочего хода определяет производительность, максимальную скорость распила
  • Глубина пропила – максимальная толщина, которую может осилить устройство, в зависимости от материала.
  • Тип питания — аккумуляторный или от сети.
  • Время непрерывной работы — сколько минут или часов устройство сможет проработать без перерыва.
  • Наличие дополнительных функций.

Мощность электролобзика

Функциональность и производительность всего устройства напрямую зависят от его сердца — электродвигателя. Мощность определяет то усилие, с которым будет двигаться лезвие. Для примера, электрический лобзик мощностью 400 Вт. сможет осилить 60 мм дерева и 4 мм металла, а 600-ваттному будет под силу уже 80-85 мм дерева и 6-8 мм металла. Мощность варьируется от 300 до 1000 ватт. Для домашнего мастера разумно будет выбрать среди устройств со средним значением- 500-600 Вт. Слабые устройства пригодятся лишь для узкого круга задач, а более мощные, профессиональные, слишком тяжелые и дорогие, и к тому же потребляют много электроэнергии.

Частота движения пилки

Частота хода напрямую определяет скорость движения пилки — чем чаще она ходит вверх-вниз, тем быстрее распилит материал. У разных моделей максимальная частота лежит в пределах 2300-3200 ходов в минуту, а самых мощных моделей частота движения штока достигает 4000 в минуту. Большинство современных моделей позволяют регулировать частоту хода : ступенчато с помощью отдельного регулятора или плавно, по мере усиления нажатия на кнопку включения.

Второй вариант лучше подходит, если мастер собирается заняться выпиливанием или фигурной резкой материала. Управление частотой дает возможность работать с различными материалами заготовок, так, для дерева частота должна быть максимальной, для более ровной поверхности спила, а для металлов, наоборот, небольшой, во избежание перегрева пилки и ее поломки.

Еще один важный параметр — глубина пропила

Глубина пропила — ключевая характеристика электрического лобзика. Она определяет, какую максимальную толщину заготовки может осилить устройство при условии установки в него лезвия соответствующей длины. К слову, если пилкой в 100 мм пилить брус толщиной в 100 мм, конец пропила может получиться неаккуратным, с задирами. Лучше иметь запас по длине в 5-10 мм. Глубина зависит от материала и указывается отдельно для дерева и для стали. Алюминиевые заготовки, как правило, можно распилить в полтора раза более толстые, чем стальные. У бытовых моделей глубина бывает 50-110 мм для дерева и 4-6 мм для железа. У профессиональных — 150 и 10 мм соответственно

Классификация по назначению

Профессиональные модели, соответственно, отличаются более выносливой конструкцией (могут работать непрерывно по 8-10 часов), богатым опционалом с системами мягкого запуска и расширенной комплектацией. Это модели для строительных задач, но еще более высокую планку эксплуатационных возможностей задают аппараты производственного назначения.

Что такое лобзик для промышленного использования? В некотором роде это комбинация ручного инструмента и станка. Кроме повышения мощностных показателей значительно увеличивается прочность и надежность конструкции. С помощью такого оборудования на комбинатах и фабриках выполняют поточную обработку древесного пиломатериала и металлических листовых заготовок.

Особенности работы электролобзиком при распиловке древесины

Рекомендуемые полотна для обработки древесины имеют зубья средней величины, направленные вверх. Длина пилки зависит от толщины, обрабатываемой детали и возможностей вашего электролобзика. Скорость следует выставлять на максимум или величину близкую к максимуму. Впрочем, если полотно перегревается, то частоту ходов пилы лучше уменьшить.

Перед началом работы электролобзиком рекомендуем разметить заготовку для выполнения того или иного вида реза. Чтобы достичь чистоты обрабатываемой поверхности, рекомендуем положить деталь лицевой стороной вниз – работайте по тыльной стороне. Электролобзик следует держать ровно, не прикладывая боковых усилий. Также не следует сильно толкать лобзик вперед: по мере пиления он будет продвигаться под небольшим усилием руки.

Многие производители оснащают свои электролобзики механизмом маятникового хода. Однако следует понимать, что использование этой функции увеличивает скорость, но значительно снижает точность и чистоту реза.

Советы по выбору электролобзика

На сегодняшний день есть большое количество производителей, которые выпускают различные модели лобзиков, каждая из которых имеет свои нюансы. Поэтому выбор не так прост, как может показаться ан первый взгляд.

Для выбора лучшего варианта, нужно детально изучить внутреннюю структуру лобзика и элементы, из которых он состоит.

Профессиональные варианты, в прочем, как и самые простые, помогут вам распилить лесоматериалы сечением до 7 сантиметров. При этом они имеют более внушительную стоимость, но и прослужат они намного дольше. Если вы планируете регулярно пользоваться электролобзиком и обрабатывать большое количество заготовок, то лучше приобрести профессиональный вариант.

Количество колебаний тоже оказывает влияние на цену лобзика. Показатель в 3000 колебаний в минуту является вполне достаточным, все что больше — в работе вряд ли пригодится, но на стоимость точно повлияет.

Универсальным это устройство делает возможность смены полотна. Путем замены лишь одного элемента лобзика, получается конструкция, предназначенная для обработки совершенно другого материала.

Чаще всего для обработки металлических поверхностей применяют полотна, имеющие большое количество зубьев на единицу длины (показатель TPI — зубьев на один дюйм). Смешанные зубья отличаются довольно сложной формой.

Шлифованные и разведенные зубья обеспечивают высокую скорость пиления и большие колебания. Для получения гладкого среза стоит применять полотна с неразведенными зубьями. Однако отсутствие разводки понижает скорость работы. Волнистые фрезерованные зубья применяют лишь в тех случаях, когда выставляются нестрогие требования к резу.

Полотна отличаются особыми цветными маркерами :

  • белый маркер означает, что полотно подходит для обработки деревянных и металлических заготовок
  • серый маркер говорит о том, что полотно предназначено исключительно для древесины
  • полотна с красным маркером используют для работы с пластиком
  • синий маркер говорит о том, что пилка предназначена исключительно для работы с металлом.

Размер зубьев обозначают буквами A,B,C,D — от самого большого до самого маленького. Стоит отметить, что маркировки у разных производителей бывают различные, однако характеристики обозначаются, чаще всего, аналогичные, указанным выше. Следовательно, подбор лобзика возможен по одним лишь маркировкам.

Что это такое и для чего нужен?

Электрическим лобзиком называют режущий инструмент, который имеет электрический привод. Его отличием от пил, резцов, машин для фрезерования считается значительная точность при выполнении резов. Электролобзик – универсальное приспособление, которое выполняет нарезание материала различного рода. Используя устройство, можно выполнять не только продольный пропил, но и фигурный, не исключая нарезку материалов под углом.

Если нужно выполнить прямолинейный рез или со сложной траекторией, пропил высокой точности с чистотой кромок, черновую нарезку заготовки, вырезку отверстия разной формы и площади, то в такой ситуации без лобзика не обойтись.

Данный вид инструментов стоит считать маленькой пилой, которая оснащается приводом электрического типа. Электролобзик нашел использование в бытовых работах. Во время ремонта помещений его можно применять для резки ламината, плитки из керамики, фанеры, гипсокартона.

Виды электрических лобзиков


Виды электрических лобзиков Все электролобзики условно делятся на две категории – профессиональные и бытовые инструменты. К бытовым устройствам требования незначительные, равно как незначительна и мощность, количество вспомогательных функций и рабочий ресурс. Максимальная толщина материала, который можно резать бытовым лобзиком – 7 миллиметров для дерева и 2.4 миллиметра для металла. Использование такого инструмента ограничено, зачастую это не больше двадцати часов за месяц. Разумеется, и стоимость их существенно ниже – от 800 рублей.

А вот к профессиональным инструментам требования уже серьезные. Так, нагрузка, которую они обязаны выдерживать, намного большая, они должны быть эффективными и, конечно, удобными в эксплуатации при любого рода работах. Максимальная толщина материала, который могут разрезать профессиональные электролобзики, тоже серьезная: до 13.5 сантиметров для дерева, 2 – для алюминия и около 1 сантиметра – для стали. Стоимость таких приспособлений заметно большая, в зависимости от компании-производителя, максимальной мощности, а также ряда дополнительных функций. На сегодняшний день она может составлять от 1500 до 400 тысяч рублей.

Виды

Есть несколько видов лобзиков в зависимости от устройства конструкции и сферы применения инструмента. Отдельно рассматривают профессиональные(слесарные) и бытовые модели, отличающиеся мощностью, частотой движения пилки, вариативностью материалов для работы.

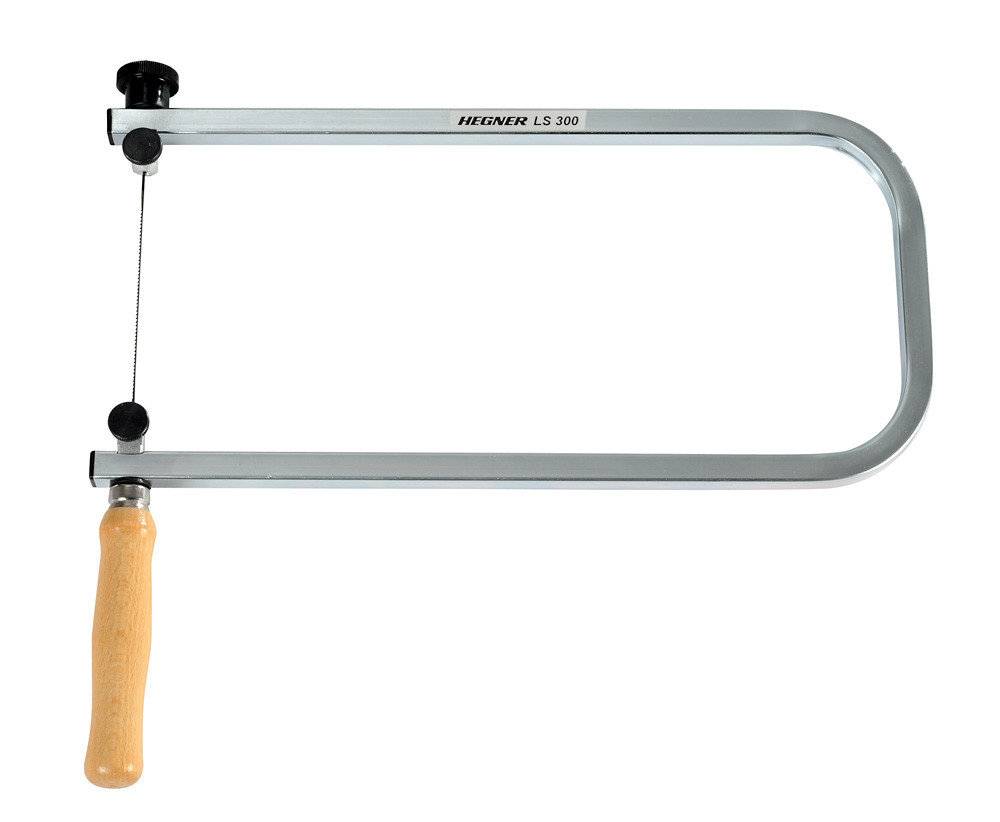

Ручные

Простейший вид лобзика. Состоит из рамки, пилки с зубьями, крепежным механизмом. Обладает низкой скоростью пиления, полотно часто выходит из строя из-за непостоянной скорости нагрузки. Лучше всего подходит для мелких работ, создания декоративных изделий (сувениры, поделки и небольшие элементы декора).

Отличается низкой ценой. Срок эксплуатации и ресурс износа основной конструкции не ограничен. Рекомендуется приобретать модели из прочного металлического сплава, покрытого антикоррозийным материалом. Позволяет осуществлять неглубокий распил толщиной до 15 мм, чего достаточно для решения большинства бытовых задач.

Электрические

Рисунок 3 – устройство электролобзика

Современная версия обычного ручного лобзика с расширенным функционалом.

Состоит из электрической и механической части.

Работает от электродвигателя, запускающего редуктор.

Он обеспечивает усилие и частоту движения пилки. Элементы конструкции:

  • направляющая плоскость;
  • ролики для перемещения рабочей поверхности;
  • корпус;
  • пилка;
  • зажимной механизм.

Электрический лобзик может быть оснащен дополнительными частями и опциями. К ним относят маятниковый ход (усиление движения полотна), патрубок для подключения пылесоса, фиксатор угла и поворота пилки. Для улучшения видимости реза производители встраивают лазерный указатель, подсветку, а также защитный пластиковый экран. Инструмент работает от съемного аккумулятора с необходимостью постоянной подзарядки, от источника постоянного тока (сети с напряжением 220 В).

В отличие от ручной версии, электрический аналог способен производить распил плотных, толстых материалов. Имеет увеличенную скорость работы, пилка двигается с постоянной частотой, благодаря чему увеличивается ее срок службы.

Техника и правила безопасности при работе лобзиком:

Настольные

Разновидность электрического лобзика. Стационарные модели – оптимальное решение для предприятий, столярных мастерских. Инструмент надежно закрепляется на горизонтальную поверхность, что увеличивает не только его мощность, но и безопасность. Станок оснащают патрубком для сдува стружки, направляющей поверхностью для точного распила заготовок.

Настольные модели демонстрируют качество реза, при грамотной эксплуатации пилка служит дольше. Недостатки – высокая стоимость, привязка к конкретному месту в мастерской. Лобзиковые станки способны пилить почти все виды материалов, но требуется менять полотно в зависимости от поставленных задач.

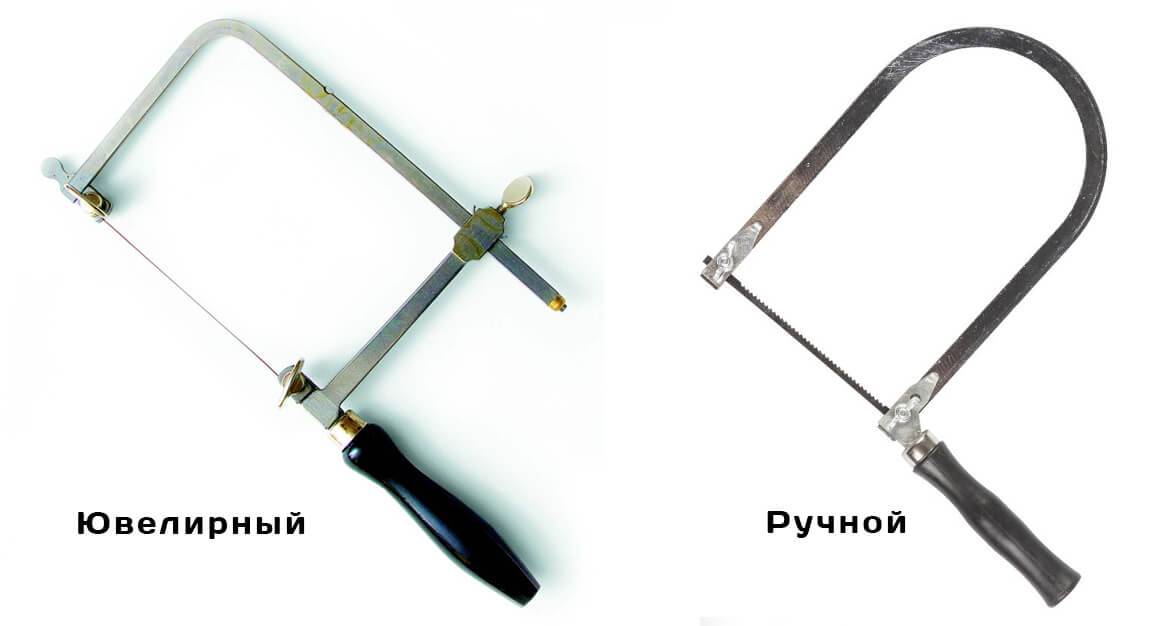

Ювелирные

Самая компактная разновидность лобзиков. Требуется для проведения мелких работ, например, при создании или ремонте украшений, часовых механизмов. Внешне конструкция схожа с классическим ручным инструментом, но отличается небольшими размерами. Есть модели, способные делать распил металла или дерева под микроскопом. Полотно тонкое, а благодаря напряжению после закрепления способно резать даже плотные виды металлов.

Лобзик – инструмент для резного, фигурного пиления материалов различной плотности. Может быть ручным или электрическим.
В зависимости от особенностей конструкции отдельно выделяют настольные (стационарные лобзики, или станки) и ювелирные разновидности.
Позволяет проделать точные резы там, где невозможно использование классической или циркулярной пилы, болгарки.

Краткая инструкция по сборке

На сегодняшний день есть два вида лобзика, которые можно собрать своими руками. Первый тип — ручной, а второй — электрический. Ручные модели считаются классикой, потому их описание представлено ниже.

Сразу стоит сказать, что для сборки ручного лобзика по дереву своими руками понадобится старая швейная машина, а также пилка. Последовательность проведения работ следующая:

  • нужно аккуратно открутить болты, которые удерживают иглу, и удалить ее;
  • так как модель будет ручной, необходимо удалить приводной вал;
  • также необходимо снять защитную модель с машинки;
  • после расширить отверстие, которое удерживает иглу до таких размеров, чтобы можно было вставить пилку;
  • небольшим неудобством будет то, что придется подрезать длину пилки до длины, которая была у иглы;
  • верх и низ изделия стачиваются, после этого можно ее вставлять в машинку.

Инструкция достаточно простая, сделать ручной лобзик по дереву сможет практически любой.

Классификация и виды пилок

Средняя длина полотна у ручных пилок составляет 13 см. Встречаются варианты 15 см и 16 см. Классифицируют пилящие полотна следующим образом:

  • Для чернового или чистового выпиливания. Они отличаются скоростью реза и качеством результата.
  • Плоские и витые пилки.

Форма зубьев зависит от толщины полотна. Классифицируются от 0 (для выпиливания тонкой заготовки) до 12 (пропил материала толщиной 15-20 мм).

Зубья отличаются шагом и углом наклона. Полотна для ручного инструмента могут отличаться расположением зубцов:

  1. Стандартные. Изделия с равноудаленными зубьями, используются для грубого распила. Применяются данные пилы для лобзика по дереву при простом срезе.
  2. Для деликатных работ, требующих высокой аккуратности, подходят варианты с двойными зубьями. Скорость работы низкая, но качество распила высокое. Оставляют небольшое количество опилок и слабо греются.
  3. Полотна с пропущенным зубом незначительно снижают качество, но увеличивают скорость работы. Практически не перегреваются, отводят опилки и редко застревают. Используются для фигурного и прямого распила.
  4. Изделия с реверсивным зубом необходимы для распила без образования сколов с нижней стороны. Применяются в ювелирных работах.
  5. Варианты со спиральным зубом используются для фигурного выпиливания. Дают возможность резко менять направление выпиливания, но сложны в использовании.

Для ручного выпиливания следует выбирать бесштифтовые полотна с плоскими концами. Они подходят для крепления в зажимах лобзика. При создании узоров их можно продевать в тонкие отверстия.
