Ленточный фундамент с монолитной плитой

Достоинства и недостатки конструкции

Если комбинировать ленточное основание с монолитной плитой, то это позволяет добиться целого ряда преимуществ, характерных для обоих типов фундаментов.

Все плюсы и минусы такого сочетания представлены в таблице ниже.

Достоинства фундаментаНедостатки основания
1является очень надежной, долговечной и прочной опорой для постройки (примерное время эксплуатации составляет более 100 лет)постройка сопровождается большими затратами труда
2комбинированное основание способно выдержать серьезные нагрузки, что позволяет возводить тяжелые зданиядля его сооружения требуется большое количество строительных материалов, что сопровождается значительными финансовыми расходами
3относительная простота технологии монтажа, что позволяет выполнить всю работу самостоятельноесли по плану отсутствует подвал под зданием или цокольное помещение, то после возведения фундамента проложить коммуникации, которые забыли учесть, проблематично
4позволяет возводить постройки на различных типах почвпри строительстве требуется проводить достаточно сложные расчеты

Удачный консенсус двух видов фундаментов

Среди общего количества оснований для жилых домов отдельно выделяется один вид, который можно назвать монолитная плита на ленточном фундаменте. Он удачно сочетает все преимущества каждого из описанных выше вариантов. Конечно, изготовить ленточно-плитный фундамент без существенных затрат сил и средств не получится, но в результате вы получите лучший вариант из всех имеющихся.

Определяясь, какой лучше фундамент ленточный или монолитный следует знать, что и при использовании последнего строительство подвала и цокольного этажа очень затруднительны. Также сложно уложить под монолитной плитой коммуникации – сложность доступа не позволит осуществить ремонтные работы. При этом даже при грунтовых водах, залегающих под поверхностью грунта монолитная плита выручит всегда.

Конструктивно монолитная плита поверх ленточного фундамента может быть сравнима с перевернутой вверх дном чашей, которая стенками своими углублена в грунт, а на дне держит всю массу построенного дома. Процесс изготовления такого вида может быть представлен последовательностью следующих действий:

  1. выполняется территориальная разметка участка под застройку с учетом габаритов будущего строения;
  2. по всей площади плиты на ленточном фундаменте удаляется грунт на глубину около 40-50 см. При этом необходимо получить максимально плоское горизонтальное дно. Добиться этого можно только выборкой грунта, подсыпка может спровоцировать последующее вымывание рыхлого субстрата, что чревато лишними напряжениями в конструкции фундамента.

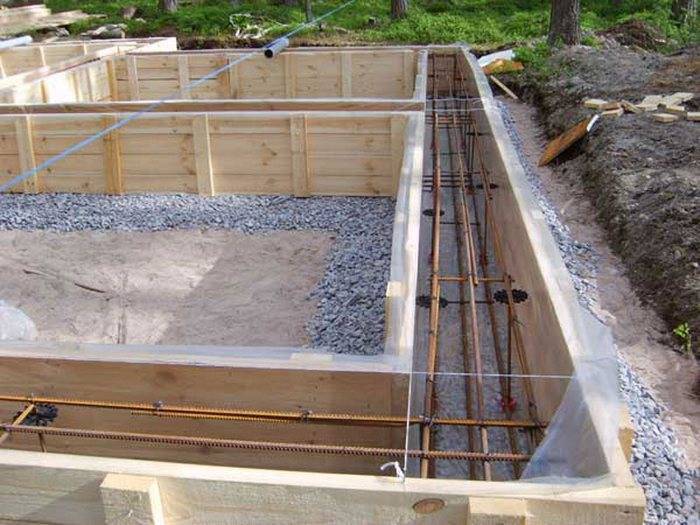

  3. По периметру будущей монолитной плиты устанавливается щитовая опалубка из плоских листов или дощатых щитов. С наружной стороны обязательны частые подпорки с шагом 500-600 мм.
  4. под будущими стенами выкапывается канава шириной не менее 400 мм и глубиной около метра. Аналогичные траншеи роют параллельно несущим стенам с шагом 3 метра или под несущими перегородками. При превышении одного из размеров дома 6 метров количество таких канав пропорционально увеличивают.
  5. монолитная плита на ленточном фундаменте приобретет максимальную прочность только при использовании армирующего каркаса. Изготавливают его из стальных стержней круглого сечения, имеющих рифленую поверхность. Диаметр прутков подбирают в зависимости от условий эксплуатации основания. Оптимальными являются стержни радиусом 7 или 8 мм. Фундамент лента с плитой будет максимально прочным при условии наличия достаточного количества армирующих слоев. Каждый из них должен представлять собой сетку с ячейками 15х15 см. В канавы также укладывают армирующие каркасы.
  6. Получить фундамент типа «плита на ленте» невозможно без использования больших объемов качественной бетонной смеси. Изготовить ее в таком объеме своими руками даже при использовании электромиксера не получится. Необходимо приобретать готовый бетон на специализированных заводах в количестве, необходимом для одновременной заливки всего монолитной плиты за один прием.
  7. Независимо от того, какой вид основания — ленточный или монолитная плита предполагается к установке, получить бетонную конструкцию хорошего качества невозможно без использования вибрационного уплотнения жидкой смеси. Осуществляют это с помощью специального строительного приспособления – вибратора. При одноразовых работах покупать его нецелесообразно. Можно взять в аренду в специализированных организациях. Благодаря использованию такого приспособления плотность бетона монолитной плиты значительно повышается, из него удаляются воздушные пузырьки.
  8. После заливки и уплотнения бетонную смесь необходимо выдержать без нагрузки не менее двух месяцев. За это время монолитная плита приобретет максимальные прочностные характеристики и просохнет.

Данным обзором мы пытались рассмотреть различные фундаменты: плита или лента, что лучше или хуже в тех или иных условиях. Однозначно нельзя рекомендовать определенный вид – все зависит от конкретных условий эксплуатации.

Бетонирование и уход за бетоном

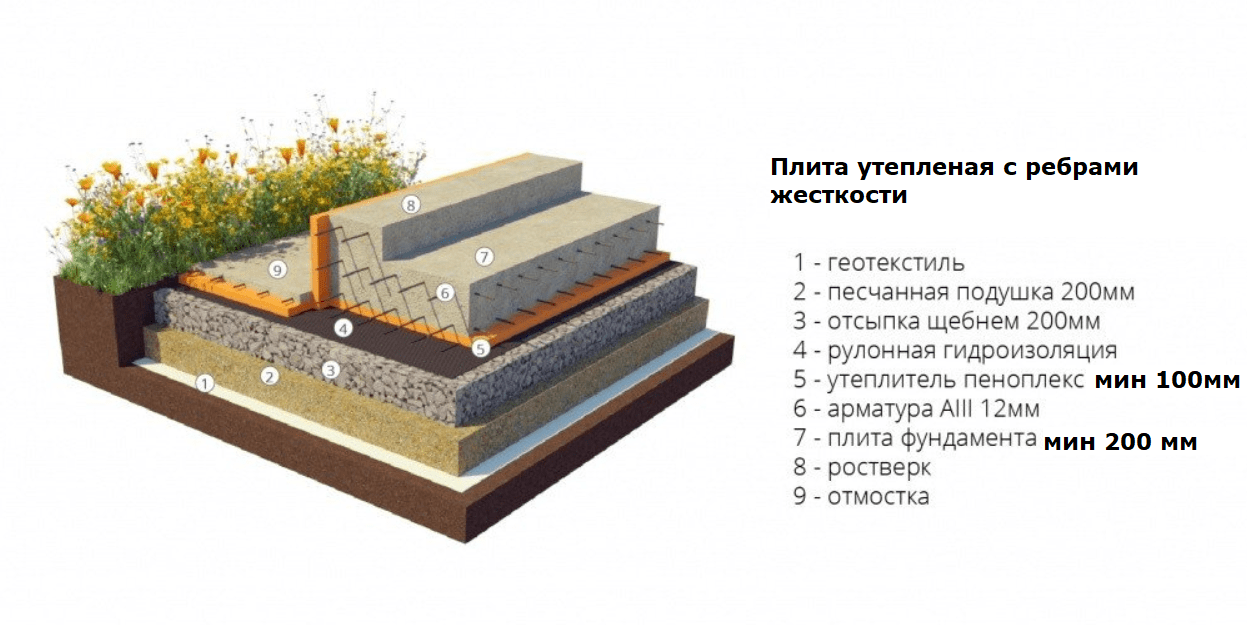

Что бы сэкономить на бетоне можно применять плиту с ребрами жесткости направленными или вверх или вниз, тогда расход бетона будет значительно меньше. Вот схема.

Технология предусматривает единовременную заливку конструкции бетоном с маркой прочностью от М-350 и влагостойкостью не ниже W6 на гранитном щебне. На практике это означает потребность в заказе нужного объема раствора заводского качества и организации работ по его распределению без технологических перерывов, за 1 рабочий день.

Бетонирование ведется в теплое время года, при среднесуточной температуре воздуха и грунта не ниже +5 °С.

Оптимальные результаты достигаются при подаче раствора с помощью бетононасосов со сбросом на высоте в пределах 0,5 м, не более.

Сильно разгонять смесь при этом не рекомендуется. При превышении толщины плиты свыше 30 см раствор заливают в 2 слоя, с обязательной выгонкой воздуха из каждого.

В остальных случаях бетон просто равномерно распределяют внутри опалубки и уплотняют штырями или вибраторами, без образования каких-либо стыковочных швов.

После трамбовки и исключения внутренних пустот поверхность бетона заглаживается с помощью виброреек и накрывается сплошным полотном из кусков п/э пленки, склеенных скотчем, или ветоши.

Для обеспечения правильных условий созревания бетона плита увлажняется водой в течение первой недели после заливки.

В первое время в жаркую или ветреную погоду фундамент обрызгивается водой через каждые 2-3 ч, в пасмурную – через 3-5. В это и последующее время плита остается закрытой, включая бока, при сильной парусности защитное полотнище держат легкие доски.

К снятию опалубки с боков плитного фундамента приступают не ранее чем через 10 дней с момента заливки бетона. Торопиться с этими работами не рекомендуется, при отсутствии необходимости сдачи арендованных щитов опалубка остается на месте весь срок застывания бетона – 28-30 дней.

Внимание!
При заказе бетона для заливки фундамента вас обязательно попытаются обмануть и привезти вам бетона меньше чем вы заказывали и посчитать вы его физически не сможете. Поэтому совет: вызываете с бетонного узла их представителя, который замеряет объем требующегося бетона вместе с вами, заключаете договор на поставку

Внимание!

Теперь вы знаете ответ на вопрос: фундамент плита технология строительства

Обустройство других видов полов

В том случае, когда бетонное основание или цементная стяжка служит в качестве чернового варианта, то чистовое покрытие возможно делать другими материалами. Самый простой способ – это настелить линолеум, но есть и другие, более эффективные.

Теплый пол

Теплый пол бывает водяным и электрическим. Конструкция очень удобна для обустройства частных домов и коттеджей. Особенной популярностью пользуется электрический вариант теплых полов. Он прост в монтаже и эффективен в эксплуатации. Производится, как правило, в виде рулонов тонкой пленки с нагревательным кабелем. После укладки на поверхность, концы кабеля соединяют в единую цепь. Теплый пол можно делать под любое верхнее покрытие: линолеум, керамическую плитку, а также под самое современное решение – это наливные полы.

Посмотрите видео, как производится монтаж наливного пола.

https://youtube.com/watch?v=L8VR7Ck1otE

Деревянные полы

Деревянные покрытия можно выполнить из половой доски, из паркета, из ламинированных досок, из террасной доски. Для устройства покрытия из половой доски изначально укладывают специальный брус, называемый лагами. Лаги распределают по поверхности черного пола через определенные промежутки в продольном или поперечном к фундаменту направлении. И уже по ним строго перпендикулярно к лагам кладут половые доски, как можно плотнее друг к другу, при помощи соединения шип-паз.

Рекомендуем посмотреть видео, как производится настил деревянного пола.

Паркет, а также все виды ламинированных досок чаще всего укладывают или на специальный клей, или насухо, пользуясь замками, которыми снабжены плашки. И в том, и в другом случае на бетонное основание сначала укладывается один или два слоя водонепроницаемых гипсоволоконных или асбестоцементных плит. Кроме того, во втором варианте также применяется специальная мягкая подложка.

Пол из плиток

Для устройства таких полов используются керамические, а также керамогранитные половые плитки. Материал прочный, красивый, выпускается в огромном ассортименте по размерам, фактуре и расцветкам. Плитки можно класть прямо на бетон, на стяжку, на теплый пол, на предварительную подготовку из толстой фанеры, гипсопроката. В качестве связующего материала используются специальный клей и мастики.

Посмотрите видео, как выровнять пол под укладку плитки.

Существует еще один метод устройства пола. Сначала делается фундаментная железобетонная монолитная плита прямо на грунте или на песчано-щебеночном основании, а уже по этой плите возводятся стенки ленточного фундамента или цоколя. В этом случае нижнюю плиту можно сделать основанием подвала или цокольного этажа дома.

Но такое решение принимается крайне редко и не для ответственных зданий. Может быть использовано для строительства, например, гаража.

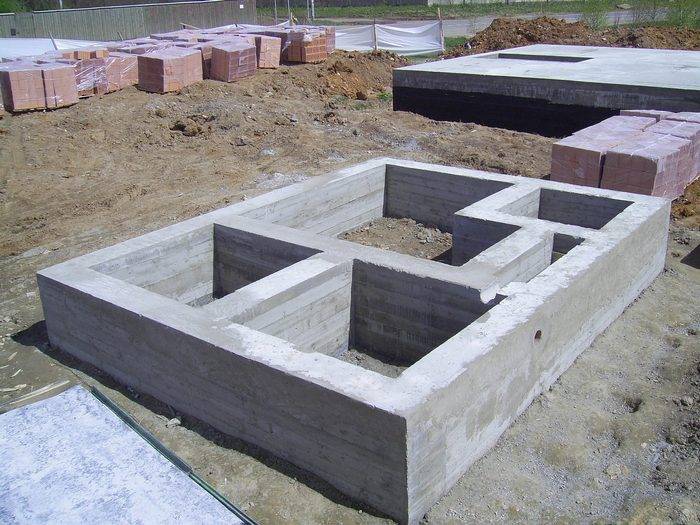

Понятие монолитной ленты

Монолитная плита или ленточный фундамент – это прочный и надежный материал для строительства фундамента дома

Лучше всего показывает себя в эффективности фундамент монолитная лента, которая хоть и имеет высокую цену, но она на практике себя оправдывает. Конструкция включает в себя создание полосы из бетона, которая охватывает всю территорию основания. Если посмотреть на эксплуатационные способности, то его с лёгкостью можно отнести к универсальным основам.

Такие конструкции могут с легкостью использовать в зонах с неблагоприятными погодными условиями, так как они имеют высокий уровень стойкости к различным атмосферным осадкам. Еще одной особенностью монолитной ленты есть наличие плиты, которая в соединении с опалубкой образует прочную систему.

Данное строительство дает возможность контролировать равномерность давления, поэтому углы не перекашиваются и трещины не появляются.

Сфера применения ленточного фундамента

Данный тип фундамента лучше всего применять для зданий с плотностью стен больше, чем 1300 кг/куб.м

Данный тип фундамента лучше всего применять для таких вариантов построек:

  • Для зданий с плотностью стен больше, чем 1300 кг/куб.м, которые выполнены с бетона, камня или кирпича;
  • Для дома, какой в своей конструкции имеет тяжелые перекрытия;
  • Если данная местность имеет неравномерность выпадения осадков или неоднородность почвенного покроя;
  • Если планировка постройки имеет подвал или цокольный этаж.

Жизненный цикл оснований

Эксплуатационный срок данного основания зависит от материала, который был выбран для работ

Эксплуатационный срок данного основания зависит от материала, который был выбран для работ:

  • Бетонные или бетонные монолиты – до 150 лет;
  • Ленты из кирпичей – 30-50 лет;
  • Бетонные сборки – 50-75 лет.

Виды ленточных фундаментов

Особенности конструкции образуют разновидности оснований дома

Особенности конструкции образуют такие разновидности оснований дома:

  • Фундамент из монолита, который строится на площадке;
  • Сборные конструкции из железобетонных плит, которые производятся на заводе, а на строительной площадке собираются при помощи техники.

По количеству нагрузки бывают такие виды:

  • Мелко заглубленный вид, который применяется для легких построек, и устанавливаются в основном на слабо пучинных почвах. Глубина закладки – 0,7 метра. Стоит он намного дешевле от заглубленного основания.
  • Заглубленная основа, которая монтируется при строительстве зданий с массивными стенами на пучинных почвах. Глубина – 0,3 метра вниз от уровня промерзания грунта. Это более прочный и надежный фундамент.

Основные материалы для ленточных фундаментов

Фундамент из железобетона – это смесь, которая состоит из цемента, песка, щебня, армированной сетки и прутьев арматуры

Какой материал лучше всего будет применить для данного строительства? Об этом мы как раз сейчас и поговорим. Наиболее популярными считаются такие виды:

Ленточное основание из бутобетона – это соединение песка, цемента и очень крупных камней, которое в сумме образует прочный и надежный материал. Если у вас скалистые грунты, то он будет уместным, но если же нет, то лучше выбрать другой инструментарий. Ширина данного возведения от 20 до 100 см – это зависит от предполагаемой нагрузки.

Фундамент из железобетона – это смесь, которая состоит из цемента, песка, щебня, армированной сетки и прутьев арматуры. Данный материал самый популярный, и стоит он дешевле остальных видов. Идеально подходит для песчаной почвы. Ширина конструкции зависит от размера стены.

Основа из кирпичей – это материал можно монтировать как поверхностно, так и погружено

Важно его утеплить, так как он плохо переносит осадки и может разрушаться.

Плиты и блоки для фундамента – данные материалы применяют для сборных оснований. Производство их происходит на заводе, а монтаж реален только при условии применения специальной техники

Имеют высокую прочность и надежность и могут применяться для всех видов построек.

Инженерные коммуникации

При строительстве фундамента вы можете встретить понятие инженерных коммуникаций

При строительстве фундамента вы можете встретить понятие инженерных коммуникаций. Что это? Такие специальные линейные постройки с наличием технологических аппаратов на них, которые служат для перемещения различных видов материй. В своей конструкции имеют трубопроводы, газ, кабели и телефонную линию.

Чтоб обнаружить такие коммуникации поблизости вас, нужно в местных органах запросить карту с их расположением

Это важно, потому как строительство над ними или возле таких пунктов запрещено

Основная процедура

  • До начала заливки бетона на подготовленную «подушку» укладывается гидроизоляционная прослойка. Это могут как современные строительные разработки, так и обычные, недорогие пленка или рубероид.
  • Устройство монолитной плиты представляет собой процесс укладки на подготовленные пласты двух уровней арматурного каркаса. Причем устанавливаются они перпендикулярно друг к другу – один вдоль, другой поперек. Это обусловлено тем, что нижний – работает на растяжение, верхний – на стяжку. Первый уровень в 5 см от подсыпки, второй в 5 см от верхней поверхности будущей плиты монолитного ленточного фундамента. В среднем плита получается толщиной 20-40 см. Хотя зависит это во многом от того какое здание будет возводиться, из каких материалов плюс «поведение» грунта.

Арматура для каркаса берется сечением 16 мм (относительная величина, поскольку арматура выбирается исходя из веса будущего строения и состояния грунта), вяжется в ячейки (20х20см) между собой обыкновенным стальным проводом.

Если в плане предусмотрено наличие трубопроводов или других магистральных линий в самой фундаментной плите, то отверстия (с учетом диаметра будущих труб) под такие магистрали делаются заранее. По окончанию прокладки зазоры между стенками фундамента и коммуникациями заделываются.

  • На заключительном этапе в подготовленную арматурную плоскость заливается бетонная смесь. Экономить на фундаменте будущего строения не нужно, лучше использовать раствор высокого класса по своей прочности. Смесь должна быть устойчивой к воздействию мороза, перепадам низких и высоких температур, иметь большую степень непроницаемости влаги. Для более качественного выполнения процедуры лучше воспользоваться бетононасосной установкой, и залить полностью весь раствор единоразово.
  • Бетон после заливки уплотняется при помощи электрического виброинструмента (для удаления пузырьков воздуха). Разглаживается по нивелиру и оставляется в опалубке до полного затвердения в единую монолитную плиту.

Следует сказать, что выбор данной конструкции основания очень хорош для самостоятельного строительства, поскольку исключает любые оплошности и промахи.

Что такое монолитная плита

Монолитный фундамент представляет собой сплошную железобетонную плиту, на которой строится дом. Она не создает значительной нагрузки на грунт, так как из-за большой площади удельное давление относительно невысокое.

Бетонная подушка вместе с домом свободно перемещается на поверхности грунта при его подвижках, жесткости плиты вполне хватает для обеспечения ровного и надежного основания постройки.

При строительстве выкапывают небольшой котлован — в большинстве случает просто удаляют верхний слой почвы. Затем создают слой песчаной засыпки, выравнивают и уплотняют ее, укладывают слой геотекстиля.

Поверх кладут утеплитель (в основном, специализированный пенополистирол), устанавливают опалубку и арматурный каркас. После этого заливают бетон и выдерживают плиту до набора технологической прочности.

В результате образуется прочное, утепленное основание, готовое к принятию нагрузок от постройки и устойчивое к воздействиям грунта.

Достоинства и недостатки

К достоинствам монолитного основания относят:

  • Возможность строить дома на слабонесущих, пучинистых или обводненных грунтах.
  • Высокая несущая способность плиты позволяет строить достаточно крупные и тяжелые здания.
  • При правильном армировании плита способна противостоять всем воздействиям, которые могут возникать и исчезать внезапно. Все подвижки грунта воспринимаются достаточно легко, плита «плавает» на поверхности почвы словно плот.
  • Конструкция плиты проста, что позволяет избегать серьезных ошибок при строительстве.
  • Создание плиты сразу образует пол 1 этажа, что существенно упрощает дальнейшие работы.

Приверженцы этой технологии утверждают, что недостатков у монолитного фундамента нет.

Это не совсем верно:

  • Плита не позволяет иметь подвальное помещение.
  • Возможность ремонта основания практически отсутствует.
  • Расход строительных материалов и объемы земляных работ весьма высоки.
  • Стоимость такого фундамента весьма высока, что является дним из основных ограничивающих факторов.

Недостатки не слишком принципиальные, поскольку условия, в которых используется монолитная плита, чаще всего не годятся для альтернативных вариантов.

Разновидности

Существует несколько разновидностей плитного основания:

  • Сборная плита. Состоит из готовых Ж/Б плит, уложенных на подготовленную площадку.
  • Монолитная плита, которую заливают прямо на площадке.

По типу конструкции различают:

  • Сплошная плита. Используется для построек относительно легких и небольших.
  • Ребристая плита. Подошва такого основания имеет ребра жесткости, которые прочно закрепляют опорную конструкцию в грунте, не позволяя перемещаться по горизонтали. Кроме того, наличие ребер способствует более равномерному распределению нагрузок от веса постройки.
  • Коробка. Тип плиты, в которой пол первого этажа представляет собой отдельное перекрытие, а поверхность плиты образует цокольное помещение.

ОБРАТИТЕ ВНИМАНИЕ!
Плитные основания не популярны в нашей стране из-за больших расходов на строительство, поэтому конструкционные вопросы пока отработаны слабо.

Подходящие условия

Плитный фундамент предназначен для использования в регионах с неустойчивыми, пучинистыми или обводненными грунтами.

Обычно он является альтернативой свайному фундаменту, когда нет возможности доставить или использовать спецтехнику.

Как вариант, плитные основания применяются при слишком глубоком залегании плотных слоев грунта, когда длины свай не хватает.

Уплотнение и трамбовка

Дно котлована необходимо разровнять и уплотнить. Так как экскаватор не может обеспечить одинаковую глубину на всей поверхности ямы, все неровные места обязательно ровняются путем подсыпания земли и трамбовкой поверхности виброплитой. Это нужно для того, чтобы фундамент мог выдерживать нагрузку в любой точке, иначе из-за неравномерной поддержки грунта на нем могут появиться трещины.

Чтобы качественно и быстро выровнять дно котлована, можно посыпать его песком, увлажнить и утрамбовать виброплитой. Она в состоянии уплотнить песок на глубину 14- 20 см, именно такой слой можно насыпать и утрамбовать за один раз.

Если по проекту требуется песчано- щебеночная подушка, то сверху уплотненного песка насыпают щебень фракцией 25- 55 мм.

Он утрамбовывается аналогично. Таким образом, грунт не только выравнивают, а еще и уплотняют. Плита вбивает камни в почву на глубину до 0,5 м.
